علت پریدن کلید حرارتی یکی از مشکلات رایج در مدارهای برق صنعتی و سیستم های راه اندازی الکتروموتورها است که می تواند باعث توقف ناگهانی تجهیزات و اختلال در فرایند تولید شود. وقتی کلید حرارتی به صورت مکرر یا ناگهانی مدار را قطع می کند، معمولا نشانه ای از وجود مشکل در موتور، تجهیزات متصل به آن یا مدار تغذیه است. اضافه بار موتور، تنظیم اشتباه آمپر کلید، افت یا عدم تعادل ولتاژ، قطع یک فاز، جریان راه اندازی بالا، خرابی اتصالات و افزایش دمای محیط از مهم ترین عوامل بروز این مشکل هستند.
البته قطع شدن کلید حرارتی همیشه به معنای خرابی خود کلید نیست؛ در بسیاری از مواقع، این تجهیز به درستی عمل می کند و با قطع مدار، از آسیب دیدن سیم پیچ موتور و سایر تجهیزات جلوگیری می کند. به همین دلیل، افزایش آمپر یا تعویض کلید بدون شناسایی علت اصلی، راهکار مناسبی نیست و حتی ممکن است خطر آسیب به موتور را افزایش دهد.
در این مقاله از نوآوران ماشین، 10 علت مهم پریدن کلید حرارتی را بررسی می کنیم، نشانه های هر مشکل را توضیح می دهیم و روش عیب یابی مرحله به مرحله را ارائه می کنیم تا بتوانید دلیل قطع شدن مدار را دقیق تر شناسایی و برای رفع آن اقدام کنید.
کلید حرارتی چرا قطع می کند و چه زمانی باید علت را جدی بگیریم؟
کلید حرارتی یا کلید محافظ موتور (MPCB) یکی از تجهیزات حفاظتی مدارهای الکتروموتوری است که در بسیاری از مدل ها، حفاظت در برابر اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب می کند. بخش حرارتی کلید در برابر اضافه جریان ماندگار واکنش نشان می دهد و بخش مغناطیسی برای قطع سریع جریان های شدید اتصال کوتاه طراحی شده است. البته عملکرد دقیق، محدوده تنظیم، قدرت قطع و قابلیت های حفاظتی به مدل و مشخصات سازنده بستگی دارد.
زمانی که جریان عبوری از موتور برای مدت مشخصی از محدوده مجاز فراتر برود، بخش حرارتی کلید فعال می شود. اگر جریان بسیار زیادی مانند جریان ناشی از اتصال کوتاه رخ دهد، مکانیزم مغناطیسی می تواند مدار را سریع تر قطع کند. به همین دلیل، زمان قطع شدن کلید اطلاعات مهمی درباره نوع مشکل در اختیار تکنسین قرار می دهد.
برای آشنایی بیشتر با ساختار و عملکرد این تجهیز، مقاله کلید حرارتی چیست و چگونه کار می کند؟ را مطالعه کنید. همچنین در مقاله MPCB چیست؟ کلید حفاظت موتور چگونه کار می کند و چه تفاوتی با بیمتال و MCCB دارد؟ تفاوت این تجهیز با سایر کلیدهای حفاظتی بررسی شده است.
تفاوت قطع شدن کلید هنگام استارت و حین کار
یکی از اولین سوالاتی که هنگام عیب یابی باید پاسخ داده شود این است که کلید دقیقا چه زمانی قطع می کند. زمان قطع شدن می تواند مسیر بررسی را محدودتر کند:
- قطع فوری هنگام روشن کردن موتور: احتمال جریان هجومی بسیار بالا، اتصال کوتاه، خطای سیم بندی، خرابی موتور یا نامناسب بودن مشخصات حفاظتی وجود دارد.
- قطع شدن چند ثانیه پس از استارت: ممکن است زمان راه اندازی طولانی، بار مکانیکی زیاد، گیرپاژ، افت ولتاژ یا تنظیم نامناسب حفاظت مطرح باشد.
- قطع شدن پس از چند دقیقه کار: اضافه بار ماندگار، افزایش دمای موتور یا تابلو، تهویه نامناسب و عدم تعادل جریان از علت های محتمل هستند.
- قطع شدن نامنظم و بدون الگوی مشخص: اتصال شل، خرابی کنتاکتور، قطع و وصل شدن یک فاز، ارتعاش مکانیکی یا ایراد داخلی کلید باید بررسی شود.
این موارد فقط نشانه های اولیه هستند و تشخیص قطعی به اندازه گیری جریان، ولتاژ و بررسی مدار نیاز دارد. برای مثال، قطع فوری همیشه به معنی اتصال کوتاه نیست و قطع شدن پس از چند دقیقه نیز به تنهایی اضافه بار مکانیکی را اثبات نمی کند.
۱۰ علت اصلی پریدن کلید حرارتی
۱. اضافه بار موتور و افزایش جریان مصرفی
یکی از رایج ترین دلایل قطع شدن کلید حرارتی، اضافه بار الکتروموتور است. هر موتور برای کار در شرایط مشخصی طراحی شده و جریان نامی آن روی پلاک مشخصات درج می شود. زمانی که بار مکانیکی متصل به موتور بیش از ظرفیت مجاز باشد، موتور برای تامین گشتاور مورد نیاز جریان بیشتری می کشد. اگر این وضعیت ادامه پیدا کند، سیم پیچ موتور گرم می شود و بخش حرارتی کلید ممکن است مدار را قطع کند.
اضافه بار می تواند در پمپ هایی که با فشار غیرعادی کار می کنند، نوار نقاله های بیش از ظرفیت، کمپرسورهای تحت فشار بالا، میکسرهای صنعتی و دستگاه های دارای بار مکانیکی سنگین رخ دهد. حتی تغییر شرایط فرایند تولید نیز ممکن است باعث افزایش بار موتور شود. نشانه های اضافه بار موتور:
- افزایش جریان اندازه گیری شده نسبت به جریان نامی موتور
- گرم شدن غیرعادی بدنه الکتروموتور
- کاهش سرعت یا افت توان در شرایط بارگذاری
- افزایش صدای موتور یا تجهیزات مکانیکی
- قطع شدن کلید پس از مدتی کار، به ویژه هنگام افزایش بار
روش عیب یابی:
ابتدا جریان هر سه فاز موتور را در شرایط کاری واقعی با آمپرمتر کلمپی مناسب اندازه گیری کنید. مقادیر به دست آمده را با جریان نامی درج شده روی پلاک موتور و شرایط مجاز بهره برداری مقایسه کنید. سپس وضعیت بار مکانیکی، فشار پمپ، گرفتگی مسیر، وزن مواد روی نوار نقاله یا شرایط کاری کمپرسور را بررسی کنید.
راهکار رفع مشکل:
در صورت اضافه بار واقعی، باید علت افزایش بار برطرف شود. کاهش بار مکانیکی، رفع گرفتگی، اصلاح شرایط کاری یا بررسی تناسب توان موتور با کاربرد می تواند مشکل را حل کند. اگر موتور برای شرایط جدید ظرفیت کافی ندارد، بررسی انتخاب موتور مناسب ضروری است. بالا بردن آمپر کلید برای جلوگیری از قطع شدن، بدون بررسی جریان مجاز موتور و هماهنگی حفاظتی، اقدام درستی نیست.
برای شناخت اصول انتخاب تجهیز مناسب، مقاله انتخاب کلید حرارتی برای الکتروموتور و راهنمای چگونه آمپر مناسب کلید حرارتی را انتخاب کنیم؟ را مطالعه کنید.
۲. تنظیم اشتباه آمپر کلید حرارتی
دومین علت مهم، تنظیم نادرست جریان کلید حرارتی است. بسیاری از کلیدهای محافظ موتور دارای پیچ یا درجه تنظیم جریان هستند. این محدوده باید با جریان نامی موتور و شرایط نصب و بهره برداری هماهنگ باشد. اگر تنظیم کلید کمتر از مقدار مناسب باشد، ممکن است موتور در شرایط عادی یا هنگام افزایش بار مجاز با قطع ناخواسته مواجه شود.
از طرف دیگر، تنظیم بیش از حد مجاز نیز خطرناک است؛ زیرا ممکن است حفاظت اضافه بار نتواند در زمان مناسب از موتور محافظت کند. بنابراین افزایش تنظیم آمپر صرفا برای جلوگیری از قطع شدن کلید، مشکل را حل نمی کند و ممکن است آسیب جدی به موتور وارد کند. نشانه های تنظیم اشتباه:
- قطع شدن کلید در شرایطی که جریان موتور از مقدار نامی فراتر نرفته است.
- عدم تطابق درجه تنظیم با اطلاعات پلاک موتور
- استفاده از یک تنظیم ثابت برای موتورهایی با مشخصات متفاوت
- تغییر تنظیم کلید بدون بررسی جریان واقعی و دستورالعمل سازنده
روش عیب یابی:
اطلاعات پلاک موتور شامل جریان نامی، ولتاژ، توان، تعداد فاز و نحوه اتصال را بررسی کنید. سپس محدوده تنظیم کلید و مقدار فعلی آن را با مشخصات فنی سازنده مقایسه کنید. اگر موتور سه فاز است، اندازه گیری جریان هر سه فاز در شرایط کاری واقعی نیز ضروری است.
در راه اندازی ستاره مثلث، محل نصب کلید در مدار اهمیت زیادی دارد. مقدار جریان عبوری از کلید در مسیر خط اصلی با حالتی که کلید در مسیر داخل مثلث قرار گرفته متفاوت است. بنابراین تنظیم نباید بدون توجه به نقشه مدار انجام شود.
راهکار رفع مشکل:
تنظیم جریان باید طبق جریان نامی موتور، محل نصب کلید و دستورالعمل سازنده انجام شود. در صورت خارج بودن محدوده تنظیم کلید از جریان مورد نیاز موتور، باید تجهیز مناسب انتخاب شود.
برای آشنایی با تفاوت جریان نامی و بازه تنظیم، مقاله تفاوت کلید حرارتی و بیمتال چیست؟ نیز مفید است.
۳. قطع شدن یا عدم تعادل یکی از فازها
در موتورهای سه فاز، قطع شدن یک فاز یا عدم تعادل جریان و ولتاژ می تواند باعث افزایش جریان در فازهای باقی مانده، کاهش گشتاور و افزایش دمای موتور شود. این وضعیت که گاهی با عنوان تک فاز شدن موتور شناخته می شود، یکی از مشکلات جدی در مدارهای صنعتی است.
قطع یک فاز ممکن است به علت سوختن فیوز، خرابی یک پل کنتاکتور، شل شدن ترمینال، آسیب دیدن کابل، خرابی کلید حفاظتی یا اختلال در شبکه تغذیه رخ دهد. در برخی شرایط موتور ممکن است همچنان به چرخش ادامه دهد، اما جریان فازهای دیگر افزایش پیدا کند و خطر داغ شدن سیم پیچ ها بیشتر شود. نشانه های قطع یا عدم تعادل فاز:
- اختلاف محسوس جریان بین سه فاز
- صدای غیرعادی موتور یا کاهش گشتاور
- گرم شدن سریع بدنه موتور
- دشواری در راه اندازی یا کاهش سرعت
- قطع شدن کلید حرارتی پس از شروع کار
روش عیب یابی:
تکنسین برق باید ولتاژ بین فازها و جریان هر سه فاز را در شرایط ایمن و با ابزار مناسب اندازه گیری کند. سپس فیوزها، ترمینال ها، اتصالات ورودی و خروجی کلید و کنتاکتور بررسی شوند. وجود آثار سوختگی، تغییر رنگ، شل بودن اتصال یا اکسید شدن سطوح هادی می تواند نشانه مشکل باشد.
راهکار رفع مشکل:
اتصال معیوب، فیوز آسیب دیده یا کنتاکتور خراب باید با قطعه مناسب جایگزین شود. اگر عدم تعادل از شبکه تغذیه ناشی شده باشد، باید منبع مشکل در سیستم برق بررسی شود. همچنین در صورت احتمال آسیب سیم پیچ، موتور باید توسط متخصص آزمایش شود.
برای آشنایی با اجزای مدار فرمان و قدرت، مقاله تفاوت کنتاکتور و بیمتال چیست؟ آیا هر دو برای حفاظت موتور لازم هستند؟ و دسته کنتاکتور برق و بیمتال را ببینید.
۴. جریان راه اندازی بالا و طولانی شدن زمان استارت
هنگام روشن شدن موتور القایی، جریان راه اندازی می تواند چند برابر جریان نامی باشد. این جریان در حالت عادی برای مدت محدودی وجود دارد و پس از رسیدن موتور به سرعت کاری کاهش پیدا می کند. اما اگر زمان راه اندازی بیش از حد طولانی شود یا موتور نتواند به سرعت مورد نظر برسد، بخش حفاظتی ممکن است عمل کند.
تفاوت مهمی بین جریان هجومی کوتاه مدت و اضافه بار ماندگار وجود دارد. کلید حرارتی باید بتواند شرایط عادی راه اندازی را مطابق مشخصات طراحی و منحنی عملکرد خود تحمل کند، اما نباید برای تحمل استارت نامناسب، حفاظت موتور تضعیف شود. علت های طولانی شدن راه اندازی:
- بار مکانیکی سنگین در لحظه استارت
- گیرپاژ یا اصطکاک زیاد در تجهیزات متصل
- انتخاب نامناسب روش راه اندازی
- افت ولتاژ شبکه هنگام شروع به کار موتور
- تعداد زیاد استارت در مدت کوتاه
- تنظیم نامناسب زمان انتقال در مدار ستاره مثلث
روش عیب یابی:
زمان استارت موتور را ثبت کنید و آن را با شرایط طراحی و دستورالعمل سازنده مقایسه کنید. جریان راه اندازی، ولتاژ ترمینال موتور و وضعیت بار مکانیکی باید بررسی شوند. اگر موتور هنگام شروع به کار به سرعت عادی نمی رسد، احتمال وجود مشکل مکانیکی یا الکتریکی مطرح است.
راهکار رفع مشکل:
ابتدا علت طولانی شدن استارت را برطرف کنید. در صورت نیاز، روش راه اندازی باید با توجه به توان موتور و نوع بار بررسی شود. استفاده از سافت استارتر یا اینورتر صنعتی در برخی کاربردها می تواند به کنترل شرایط راه اندازی کمک کند؛ اما انتخاب آن باید براساس مشخصات موتور و فرایند انجام شود.
برای مقایسه این دو روش، مقاله تفاوت اینورتر و سافت استارتر را مطالعه کنید.
۵. افت ولتاژ یا نوسان ولتاژ شبکه
ولتاژ نامناسب تغذیه یکی دیگر از عوامل موثر بر افزایش جریان و داغ شدن موتور است. در بسیاری از موتورهای القایی، افت ولتاژ در شرایط بارگذاری می تواند باعث کاهش گشتاور قابل تولید شود. اگر بار مکانیکی ثابت باقی بماند، موتور ممکن است برای تامین گشتاور مورد نیاز جریان بیشتری بکشد.
نوسانات ولتاژ، طول زیاد کابل، سطح مقطع نامناسب هادی، اتصالات ضعیف، بارگذاری بیش از ظرفیت ترانسفورماتور و مشکلات شبکه از عوامل احتمالی افت ولتاژ هستند. نشانه های افت ولتاژ:
- کاهش سرعت یا قدرت موتور
- افزایش جریان در زمان بارگذاری
- گرم شدن موتور و کابل ها
- دشواری در راه اندازی
- قطع شدن کلید هنگام روشن شدن تجهیزات پرمصرف دیگر
روش عیب یابی:
ولتاژ سه فاز را در ورودی تابلو و ترمینال موتور، به ویژه هنگام کار زیر بار، اندازه گیری و مقایسه کنید. اگر ولتاژ در ورودی مناسب است اما در محل موتور افت زیادی مشاهده می شود، کابل، طول مسیر، سطح مقطع و اتصالات باید بررسی شوند.
راهکار رفع مشکل:
اصلاح سطح مقطع کابل متناسب با جریان و طول مسیر، رفع اتصالات نامناسب و بررسی ظرفیت منبع تغذیه می تواند به حل مشکل کمک کند. همچنین باید از مناسب بودن ولتاژ شبکه با مشخصات پلاک موتور اطمینان حاصل شود.
۶. گیرپاژ، خرابی بلبرینگ یا افزایش بار مکانیکی
گاهی علت پریدن کلید حرارتی در بخش الکتریکی نیست و باید تجهیزات مکانیکی متصل به موتور بررسی شوند. خرابی بلبرینگ، گیرپاژ شفت، ناهم محوری کوپلینگ، کشش بیش از حد تسمه، گرفتگی پمپ یا انسداد مسیر انتقال مواد می تواند مقاومت چرخشی را افزایش دهد.
در چنین شرایطی موتور برای چرخاندن بار به گشتاور بیشتری نیاز دارد و جریان مصرفی آن افزایش پیدا می کند. اگر مشکل ادامه یابد، دمای سیم پیچ ها بالا می رود و کلید حرارتی ممکن است عمل کند. نشانه های خرابی مکانیکی:
- صدای ساییدگی، ضربه یا لرزش غیرعادی
- افزایش دمای یاتاقان یا بدنه موتور
- چرخش سخت شفت
- افزایش جریان هم زمان با افزایش بار مکانیکی
- کاهش سرعت تجهیزات یا توقف ناگهانی
روش عیب یابی:
پس از قطع کامل برق و اطمینان از بی برق بودن مدار، وضعیت شفت، کوپلینگ، تسمه، یاتاقان ها و تجهیزات متصل بررسی شود. در صورت امکان و با رعایت دستورالعمل ایمنی، موتور از بار جدا شده و توسط فرد متخصص در شرایط کنترل شده آزمایش شود. اگر جریان موتور در حالت بدون بار عادی باشد اما با اتصال بار افزایش غیرعادی پیدا کند، احتمال وجود مشکل مکانیکی یا فرایندی بیشتر می شود.
راهکار رفع مشکل:
بلبرینگ معیوب، کوپلینگ نامناسب، تسمه بیش از حد سفت یا قطعه گیرپاژ کرده باید تعمیر یا تعویض شود. همچنین هم راستایی موتور و دستگاه متصل باید اصلاح شود. افزایش آمپر کلید، خرابی مکانیکی را برطرف نمی کند.
۷. دمای بالای محیط و تهویه نامناسب تابلو برق
کلید حرارتی دارای بخش حساس به دما است. در بسیاری از مدل ها، عملکرد حفاظت اضافه بار تحت تاثیر دمای محیط قرار می گیرد. اگر دمای داخل تابلو یا محیط نصب بالاتر از شرایط مرجع سازنده باشد، کلید ممکن است زودتر از انتظار به نقطه عملکرد حرارتی برسد.
از طرف دیگر، افزایش دمای محیط می تواند باعث کاهش توان دفع حرارت موتور شود. تجمع گرد و غبار، مسدود شدن دریچه های تهویه، نصب چند تجهیز پرمصرف در فضای محدود و خرابی فن تابلو نیز شرایط حرارتی را نامناسب می کنند. نشانه های مشکل حرارتی محیط:
- قطع شدن کلید در ساعات گرم روز
- افزایش دمای داخل تابلو
- عملکرد عادی در زمان خنک بودن محیط و قطع شدن در ساعات کاری سنگین
- وجود گرد و غبار یا انسداد مسیر گردش هوا
- گرم بودن غیرعادی بدنه کلید و تجهیزات مجاور
روش عیب یابی:
دمای محیط و دمای داخل تابلو را اندازه گیری کنید. وضعیت فن ها، فیلترها، دریچه ها و فاصله نصب تجهیزات بررسی شود. همچنین باید مشخصات دمای مرجع و ضرایب اصلاحی کلید از کاتالوگ سازنده مطالعه شود.
راهکار رفع مشکل:
تهویه مناسب، تمیز کردن فیلترها، اصلاح چیدمان تجهیزات و استفاده از تجهیزات تهویه متناسب با شرایط تابلو می تواند دما را کنترل کند. اگر سازنده برای دمای محیط ضریب اصلاح جریان یا محدودیت عملکرد تعیین کرده باشد، انتخاب و تنظیم کلید باید طبق همان اطلاعات انجام شود.
۸. اتصال شل، اکسید شدن ترمینال یا خرابی کنتاکتور
اتصالات نامناسب یکی از علت های مهم گرم شدن مدار و قطع شدن مکرر تجهیزات حفاظتی است. زمانی که اتصال کابل به ترمینال به درستی برقرار نباشد، مقاومت تماس افزایش پیدا می کند. این موضوع می تواند باعث ایجاد گرمای موضعی، افت ولتاژ و عملکرد نامنظم مدار شود.
همچنین کنتاکتور معیوب ممکن است به دلیل سوختگی یا فرسودگی کنتاکت های قدرت، اتصال نامناسبی در مسیر جریان ایجاد کند. در برخی موارد، یک پل کنتاکتور به درستی وصل نمی شود و باعث عدم تعادل جریان یا قطع یک فاز خواهد شد. نشانه های اتصال نامناسب:
- تغییر رنگ ترمینال یا کابل
- بوی سوختگی یا ذوب شدن عایق
- داغ شدن موضعی محل اتصال
- صدای غیرعادی کنتاکتور
- قطع شدن نامنظم کلید حرارتی
- اختلاف جریان بین فازها
روش عیب یابی:
پس از قطع و ایمن سازی کامل مدار، اتصالات ورودی و خروجی کلید، کنتاکتور، ترمینال موتور و کابل ها باید توسط تکنسین بررسی شوند. بررسی آثار سوختگی، خوردگی، تغییر رنگ و شل بودن اتصالات ضروری است. اندازه گیری افت ولتاژ در مسیر نیز می تواند به شناسایی اتصال پرمقاومت کمک کند.
راهکار رفع مشکل:
قطعات آسیب دیده باید با تجهیزات استاندارد و متناسب با جریان مدار تعویض شوند. اتصالات باید مطابق گشتاور توصیه شده سازنده محکم شوند. سفت کردن بیش از حد ترمینال نیز ممکن است به آن آسیب بزند.
اگر کنتاکتور وزوز می کند یا داغ می شود، مقاله های چرا کنتاکتور وزوز می کند؟، علت داغ شدن کنتاکتور چیست؟ و چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ را مطالعه کنید.
۹. خرابی سیم پیچ موتور یا اتصال داخلی
گاهی کلید حرارتی به دلیل ایراد داخلی الکتروموتور قطع می کند. اتصال بین دورهای سیم پیچ، آسیب عایق، اتصال فاز به بدنه، رطوبت، آلودگی یا فرسودگی عایق می توانند باعث افزایش جریان و گرم شدن غیرعادی موتور شوند. در مراحل اولیه ممکن است موتور همچنان کار کند، اما جریان مصرفی آن از مقدار عادی بیشتر باشد. در شرایط شدیدتر، موتور هنگام راه اندازی صدای غیرعادی دارد، به سرعت گرم می شود یا اصلا به حرکت درنمی آید. نشانه های خرابی سیم پیچ:
- افزایش غیرعادی جریان بدون افزایش متناسب بار مکانیکی
- بوی سوختگی از موتور
- داغ شدن سریع بدنه
- افت توان و کاهش سرعت
- عملکرد غیرعادی عایق یا مشاهده آثار سوختگی
- تکرار قطع شدن کلید حتی پس از بررسی بار و تغذیه
روش عیب یابی:
مقاومت سیم پیچ ها، وضعیت عایق و اتصال احتمالی به بدنه باید با تجهیزات تخصصی و توسط فرد صلاحیت دار بررسی شود. تست مقاومت عایقی با دستگاه مناسب و بررسی بالانس مقاومت سیم پیچ ها می تواند اطلاعات مهمی درباره سلامت موتور ارائه کند. پیش از انجام تست، موتور باید از مدار جدا و مطابق دستورالعمل سازنده آماده شود.
راهکار رفع مشکل:
در صورت تایید خرابی، موتور باید برای تعمیر تخصصی، سیم پیچی مجدد یا تعویض بررسی شود. ادامه کار با موتوری که عیب عایقی یا اتصال داخلی دارد می تواند به سوختن کامل سیم پیچ و خطرات ایمنی منجر شود.
۱۰. خرابی داخلی کلید حرارتی یا انتخاب نامناسب تجهیز
اگر اضافه بار، مشکل مکانیکی، افت ولتاژ، عدم تعادل فاز، خرابی اتصالات و ایراد موتور بررسی شده و هیچ کدام علت قطع شدن نباشند، باید احتمال خرابی خود کلید حرارتی را در نظر گرفت.
فرسودگی مکانیزم قطع، آسیب ناشی از اتصال کوتاه قبلی، استهلاک کنتاکت ها، آلودگی، شرایط نصب نامناسب یا انتخاب تجهیز خارج از مشخصات کاربرد می توانند باعث عملکرد غیرعادی شوند. همچنین ممکن است کلید از نظر محدوده جریان، قدرت قطع یا شرایط بهره برداری با مدار سازگار نباشد. نشانه های احتمالی خرابی کلید:
- قطع شدن در جریان های کمتر از محدوده مورد انتظار
- عملکرد نامنظم و غیرقابل تکرار
- آثار سوختگی یا آسیب ظاهری
- تغییر شکل یا داغ شدن غیرعادی بدنه
- عدم امکان ریست یا نگه داشتن وضعیت وصل
- سابقه وقوع اتصال کوتاه شدید در مدار
روش عیب یابی:
ابتدا تمام علت های خارجی بررسی شوند. سپس مشخصات فنی کلید شامل محدوده تنظیم، جریان نامی، ظرفیت قطع، ولتاژ کاری و شرایط نصب با مدار تطبیق داده شود. تست عملکرد و بررسی سلامت داخلی باید طبق روش سازنده و توسط متخصص انجام شود.
راهکار رفع مشکل:
اگر خرابی کلید تایید شود، باید آن را با مدل سالم و متناسب با مشخصات مدار جایگزین کرد. استفاده مجدد از کلیدی که پس از اتصال کوتاه آسیب دیده یا عملکرد آن قابل اعتماد نیست، توصیه نمی شود.
برای انتخاب و بررسی مدل های مناسب می توانید دسته کلید حرارتی XKOREN را مشاهده کنید. همچنین مقاله بهترین کلید حرارتی در بازار ایران؛ مقایسه برندها و راهنمای خرید معیارهای انتخاب و مقایسه را توضیح می دهد.
جدول عیب یابی سریع علت پریدن کلید حرارتی
جدول زیر یک راهنمای اولیه برای ارتباط دادن زمان قطع شدن با علت های احتمالی است. این جدول جایگزین اندازه گیری و بررسی تخصصی نیست، اما می تواند به اولویت بندی عیب یابی کمک کند.
| زمان یا نشانه قطع شدن | علت های احتمالی | بررسی پیشنهادی |
|---|---|---|
| قطع فوری هنگام وصل | اتصال کوتاه، جریان هجومی شدید، خطای سیم بندی یا خرابی موتور | بررسی مدار قدرت، جریان راه اندازی و سلامت موتور |
| قطع چند ثانیه پس از استارت | بار سنگین، استارت طولانی، افت ولتاژ یا تنظیم نامناسب | ثبت زمان استارت، اندازه گیری ولتاژ و جریان |
| قطع پس از چند دقیقه | اضافه بار، عدم تعادل جریان یا دمای بالا | اندازه گیری سه فاز و بررسی بار و دما |
| قطع در ساعات گرم روز | دمای بالای تابلو یا محیط | اندازه گیری دما و بررسی تهویه |
| قطع هنگام افزایش بار | فشار یا بار مکانیکی زیاد | بررسی وضعیت پمپ، کمپرسور یا نوار نقاله |
| قطع نامنظم | اتصال شل، کنتاکتور معیوب یا قطع و وصل فاز | بررسی ترمینال ها و کنتاکت های قدرت |
| قطع با وجود جریان ظاهرا عادی | تنظیم نامناسب، خرابی کلید یا شرایط نصب | بررسی کاتالوگ، تنظیم و سلامت کلید |

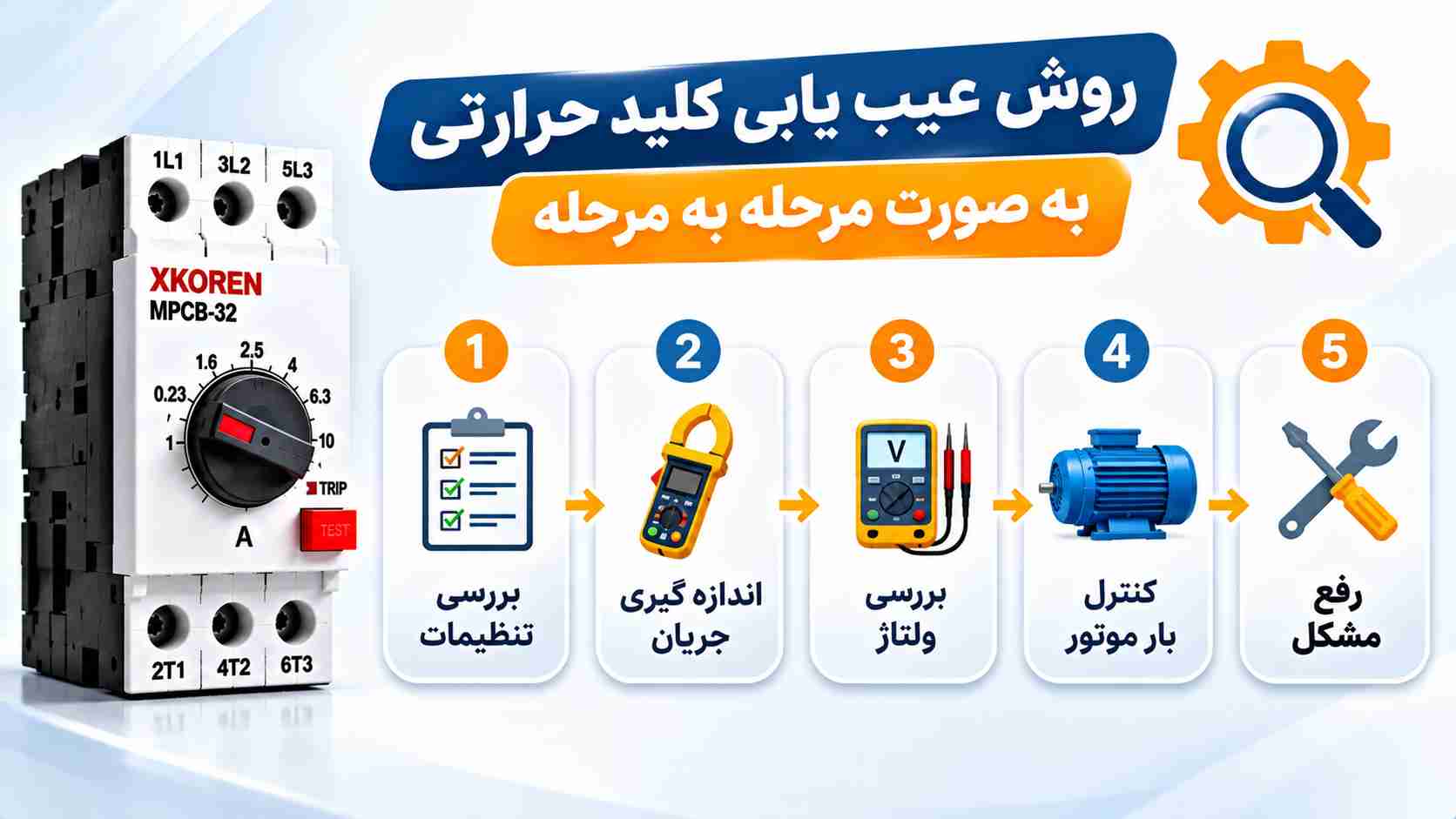

روش عیب یابی کلید حرارتی به صورت مرحله به مرحله
برای پیدا کردن علت قطع شدن، بهتر است به جای تعویض قطعات به صورت آزمون و خطا، یک ترتیب مشخص برای بررسی داشته باشید. این کار احتمال خطای تشخیص و هزینه تعمیرات را کاهش می دهد.
مرحله اول: زمان قطع شدن را مشخص کنید
اولین اقدام ثبت زمان وقوع مشکل است. مشخص کنید کلید هنگام وصل برق قطع می کند، چند ثانیه پس از استارت عمل می کند یا پس از چند دقیقه کارکرد مدار را قطع می کند. همچنین مشخص کنید مشکل در زمان بار کامل رخ می دهد یا در حالت بی باری نیز تکرار می شود.
مرحله دوم: وضعیت ظاهری کلید و تابلو را بررسی کنید
بدون باز کردن بخش های برق دار، وضعیت ظاهری تابلو را بررسی کنید. آثار سوختگی، بوی عایق سوخته، تغییر رنگ ترمینال ها، گرد و غبار شدید، رطوبت و تهویه نامناسب می توانند نشانه هایی از وجود مشکل باشند.
هرگونه باز کردن تابلو، بررسی اتصال یا اندازه گیری داخل مدار باید پس از قطع منبع تغذیه، ایمن سازی در برابر وصل مجدد و تایید بی برقی توسط فرد متخصص انجام شود.
مرحله سوم: پلاک موتور و تنظیم کلید را مقایسه کنید
جریان نامی، ولتاژ، توان و نحوه اتصال موتور را از روی پلاک بخوانید. سپس مقدار تنظیم کلید را با جریان نامی و دستورالعمل سازنده تطبیق دهید. در مدارهای ستاره مثلث و مدارهای دارای اینورتر، محل نصب کلید نیز باید در تحلیل لحاظ شود.
برای انتخاب درست جریان، مقاله راهنمای محاسبه و انتخاب آمپر مناسب کلید حرارتی را ببینید.
مرحله چهارم: جریان هر سه فاز را اندازه گیری کنید
در موتور سه فاز، جریان هر سه فاز باید در شرایط کاری مشخص اندازه گیری شود. مقایسه جریان ها به تشخیص اضافه بار، عدم تعادل و احتمال قطع یک فاز کمک می کند. اگر یکی از فازها اختلاف زیادی با دو فاز دیگر داشته باشد، باید اتصالات، کنتاکتور، ولتاژ و سیم پیچ ها بررسی شوند.
اندازه گیری باید با آمپرمتر کلمپی مناسب و توسط فرد آموزش دیده انجام شود. نزدیک شدن به هادی های برق دار یا انجام اندازه گیری بدون رعایت تجهیزات حفاظت فردی خطرناک است.
مرحله پنجم: ولتاژ ورودی و ولتاژ موتور را بررسی کنید
ولتاژ فاز به فاز در ورودی تابلو و ترمینال موتور باید در شرایط کاری بررسی شود. اختلاف قابل توجه ولتاژها یا افت ولتاژ زیر بار می تواند باعث افزایش جریان و گرم شدن موتور شود. اگر مشکل در مسیر کابل رخ دهد، بررسی سطح مقطع، طول مسیر و اتصالات اهمیت دارد.
مرحله ششم: بار مکانیکی و شرایط کاری را بررسی کنید
پمپ، کمپرسور، فن، گیربکس، تسمه، کوپلینگ و نوار نقاله باید از نظر گیرپاژ، اصطکاک، انسداد و بار بیش از ظرفیت بررسی شوند. در بسیاری از موارد، رفع مشکل مکانیکی باعث کاهش جریان مصرفی و جلوگیری از قطع مجدد کلید می شود.
مرحله هفتم: سلامت کنتاکتور و اتصالات را بررسی کنید
کنتاکت های قدرت کنتاکتور، ترمینال های ورودی و خروجی کلید، کابل ها و محل اتصال موتور باید از نظر داغ شدن، اکسید شدن، شل بودن و سوختگی بررسی شوند. اتصالات معیوب باید با قطعات مناسب تعمیر یا تعویض شوند.
مرحله هشتم: دمای تابلو و موتور را اندازه گیری کنید
اگر مشکل پس از مدتی کار رخ می دهد، دمای موتور، تابلو و محیط نصب را بررسی کنید. تهویه نامناسب، گرد و غبار و دمای بالای محیط می توانند عملکرد تجهیزات حرارتی را تغییر دهند.
مرحله نهم: سلامت موتور و کلید را تایید کنید
اگر عوامل خارجی بررسی شدند و علت مشخص نشد، تست تخصصی موتور و کلید لازم است. تست عایقی موتور، بررسی مقاومت سیم پیچ ها و ارزیابی عملکرد کلید باید مطابق دستورالعمل سازنده انجام شود.
مرحله دهم: پس از رفع علت، عملکرد مدار را کنترل کنید
پس از تعمیر، موتور باید در شرایط کنترل شده راه اندازی شود. جریان فازها، ولتاژ، زمان استارت، دمای موتور و عملکرد کلید ثبت و با شرایط مجاز مقایسه شوند. تنها پس از اطمینان از رفع مشکل باید تجهیز به بهره برداری عادی بازگردد.
تفاوت قطع حرارتی و قطع مغناطیسی کلید حرارتی چیست؟
در بسیاری از کلیدهای محافظ موتور، دو مکانیزم اصلی برای حفاظت وجود دارد: مکانیزم حرارتی و مکانیزم مغناطیسی. شناخت تفاوت آن ها در تشخیص علت قطع شدن اهمیت زیادی دارد.
قطع حرارتی
قطع حرارتی معمولا در اثر عبور جریان بیش از حد مجاز برای مدت مشخص رخ می دهد. این وضعیت می تواند ناشی از اضافه بار، افزایش جریان موتور، عدم تعادل فاز یا شرایط حرارتی نامناسب باشد. زمان عملکرد به مقدار جریان، وضعیت حرارتی قبلی و مشخصات منحنی عملکرد کلید وابسته است.
قطع مغناطیسی
قطع مغناطیسی برای واکنش سریع در برابر جریان های بسیار زیاد مانند اتصال کوتاه طراحی شده است. اگر کلید بلافاصله پس از وصل مدار قطع شود، باید احتمال اتصال کوتاه، خطای سیم بندی یا جریان هجومی فراتر از محدوده عملکرد مغناطیسی بررسی شود.
با این حال، تشخیص قطعی نوع قطع باید از طریق نشانگرهای خود کلید، دستورالعمل سازنده و بررسی مدار انجام شود. صرفا از روی زمان قطع نمی توان در همه مدل ها نوع عملکرد را قطعی تشخیص داد.
برای آشنایی با تفاوت انواع تجهیزات حفاظتی، مقاله تفاوت MCB، MCCB، RCCB و MPCB چیست؟ و مقاله انواع تجهیزات حفاظتی تابلو برق صنعتی؛ راهنمای کامل انتخاب را مطالعه کنید.
آیا افزایش آمپر کلید حرارتی مشکل قطع شدن را برطرف می کند؟
یکی از اشتباهات رایج هنگام قطع مکرر کلید حرارتی، افزایش مقدار تنظیم جریان است. ممکن است با افزایش تنظیم، کلید برای مدت بیشتری وصل بماند؛ اما این موضوع لزوما به معنی رفع مشکل نیست. اگر علت قطع شدن اضافه بار واقعی، گیرپاژ، افت ولتاژ، قطع فاز یا خرابی موتور باشد، افزایش تنظیم می تواند باعث عبور جریان بیش از حد مجاز از سیم پیچ شود. در نتیجه دمای موتور بالا می رود و احتمال آسیب به عایق و سیم پیچ افزایش پیدا می کند. پیش از تغییر تنظیم، این موارد باید بررسی شوند:
- جریان نامی موتور از روی پلاک
- جریان واقعی در هر سه فاز
- محدوده تنظیم مجاز کلید
- محل نصب کلید در مدار
- نوع راه اندازی و زمان استارت
- شرایط محیطی و دمای تابلو
- مشخصات حفاظتی اعلام شده توسط سازنده
اگر محدوده تنظیم کلید با نیاز موتور سازگار نیست، باید تجهیز مناسب انتخاب شود. برای این منظور دسته کلید حرارتی را بررسی کنید.
آیا بیمتال هم می تواند باعث قطع شدن موتور شود؟
بله. در مدارهایی که حفاظت اضافه بار توسط بیمتال انجام می شود، عملکرد بیمتال می تواند باعث قطع مدار فرمان و خاموش شدن موتور شود. در این حالت باید تفاوت بین قطع شدن خود کلید حرارتی و عمل کردن رله اضافه بار مشخص شود.
بیمتال معمولا برای حفاظت اضافه بار موتور به کار می رود و در بسیاری از مدارها همراه کنتاکتور استفاده می شود. اما کلید حرارتی مغناطیسی در بسیاری از مدل ها، حفاظت اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب می کند. نوع حفاظت و نحوه هماهنگی تجهیزات باید بر اساس طراحی مدار مشخص شود.
اگر بیمتال به طور مکرر عمل می کند، جریان موتور، تنظیم رله، عدم تعادل فاز، دمای محیط و شرایط مکانیکی باید بررسی شوند. مقاله های بی متال چیست و چطور از مدار حفاظت می کند؟، تست سالم بودن بیمتال بدون تجهیزات خاص و چگونه بیمتال مناسب موتور را انتخاب کنیم؟ برای بررسی بیشتر مفید هستند.
برای تهیه و بررسی مدل های مختلف می توانید دسته بیمتال XKOREN را مشاهده کنید.
نقش اینورتر در قطع شدن کلید حرارتی چیست؟
در سیستم های دارای اینورتر، محل نصب کلید و نوع حفاظت اهمیت ویژه ای دارد. جریان ورودی اینورتر و جریان خروجی آن لزوما برابر نیستند و شکل موج خروجی اینورتر نیز با برق سینوسی شبکه تفاوت دارد. بنابراین انتخاب کلید حرارتی در ورودی و خروجی اینورتر شرایط یکسانی ندارد.
اگر کلید در ورودی اینورتر نصب شده باشد، باید مشخصات ورودی دستگاه، جریان ورودی، حفاظت اتصال کوتاه و دستورالعمل سازنده بررسی شود. اگر کلید در خروجی اینورتر قرار گرفته باشد، سازگاری تجهیز با شرایط خروجی درایو و محدودیت های سازنده اهمیت پیدا می کند. قطع و وصل کردن خروجی اینورتر در زمان کار نیز می تواند برای برخی درایوها مشکل ساز باشد.
در بسیاری از کاربردها، خود اینورتر دارای حفاظت الکترونیکی اضافه بار موتور است. تنظیم نادرست اطلاعات پلاک موتور در پارامترهای درایو، بار بیش از ظرفیت یا تهویه نامناسب می تواند باعث بروز خطای اضافه بار شود.
برای بررسی این موضوع مقاله خطاهای رایج اینورتر و روش رفع آن ها و چه زمانی باید از اینورتر استفاده نکنیم؟ را مطالعه کنید. همچنین محصولات موجود در دسته اینورتر صنعتی را می توانید بررسی کنید.
تفاوت کلید حرارتی با فیوز مینیاتوری و کلید اتوماتیک در حفاظت موتور
گاهی قطع شدن یک تجهیز حفاظتی با تجهیز دیگر اشتباه گرفته می شود. برای مثال، ممکن است فیوز مینیاتوری یا کلید اتوماتیک مدار اصلی قطع کند، در حالی که تصور شود کلید حرارتی موتور عمل کرده است.
کلید حرارتی برای حفاظت موتور طراحی شده و در بسیاری از مدل ها دارای تنظیم جریان متناسب با جریان نامی موتور است. فیوز مینیاتوری بیشتر برای حفاظت مدارهای فرعی در برابر اضافه جریان استفاده می شود و انتخاب آن برای موتور باید با توجه به جریان راه اندازی و هماهنگی حفاظتی انجام شود. کلید اتوماتیک کمپکت نیز در مدارهای توزیع و حفاظت خطوط و تابلوهای برق کاربرد دارد و مشخصات آن باید با سطح اتصال کوتاه و شرایط شبکه هماهنگ باشد.
برای بررسی محصولات و تفاوت ها:
همچنین مقاله چرا کلید مینیاتوری بدون دلیل قطع می کند؟ برای زمانی که تجهیز قطع کننده، فیوز مینیاتوری باشد مفید است.
اشتباهات رایج هنگام عیب یابی کلید حرارتی
در زمان بروز مشکل، بعضی اقدامات عجولانه می توانند خطر آسیب به موتور و مدار را افزایش دهند. مهم ترین اشتباهات عبارت اند از:
۱. افزایش آمپر بدون اندازه گیری جریان
تنظیم کلید باید بر اساس اطلاعات موتور و دستورالعمل سازنده باشد. افزایش آمپر بدون بررسی علت قطع شدن ممکن است حفاظت موتور را تضعیف کند.
۲. ریست مکرر کلید بدون رفع علت
اگر کلید چند بار پشت سر هم قطع می کند، وصل مجدد بدون بررسی مشکل می تواند باعث افزایش دما و آسیب به تجهیزات شود.
۳. تعویض کلید بدون بررسی مدار
ممکن است کلید سالم باشد و مشکل از کنتاکتور، کابل، موتور یا بار مکانیکی باشد. تعویض کلید بدون عیب یابی می تواند فقط هزینه اضافی ایجاد کند.
۴. بی توجهی به جریان هر سه فاز
اندازه گیری فقط یک فاز برای تشخیص سلامت موتور سه فاز کافی نیست. اختلاف جریان ها می تواند نشانه عدم تعادل یا قطع یک فاز باشد.
۵. نادیده گرفتن شرایط محیطی
دمای بالای تابلو، گرد و غبار و تهویه نامناسب می توانند در عملکرد کلید و موتور تاثیر داشته باشند.
۶. استفاده از تجهیزات نامتناسب
کلید باید از نظر محدوده جریان، ولتاژ کاری، قدرت قطع و شرایط نصب با مدار هماهنگ باشد. انتخاب صرفا بر اساس آمپر درج شده روی بدنه کافی نیست.
چه زمانی باید کلید حرارتی را تعویض کنیم؟
هر بار قطع شدن کلید به معنی خرابی آن نیست. اگر علت مشکل اضافه بار، افت ولتاژ، خرابی موتور یا ایراد در اتصالات باشد، پس از رفع عامل اصلی ممکن است کلید بدون مشکل به کار خود ادامه دهد. اما در شرایط زیر بررسی تخصصی و احتمال تعویض کلید ضروری است:
- وجود آثار سوختگی، ذوب شدگی یا تغییر شکل بدنه
- آسیب دیدن ترمینال ها یا کنتاکت های داخلی
- عدم عملکرد صحیح مکانیزم قطع و وصل
- قطع شدن نامنظم پس از رفع سایر علت های احتمالی
- قرار گرفتن کلید در معرض اتصال کوتاه شدید و احتمال آسیب داخلی
- ناسازگاری مشخصات کلید با جریان و شرایط کاری موتور
تعویض کلید باید با مدلی انجام شود که از نظر مشخصات حفاظتی و فنی با مدار هماهنگ باشد. صرفا یکسان بودن آمپر اسمی دو کلید برای جایگزینی آن ها کافی نیست.
چگونه از پریدن مکرر کلید حرارتی جلوگیری کنیم؟
پیشگیری از قطع شدن مکرر کلید با نگهداری اصولی موتور و مدار امکان پذیر است. برنامه سرویس دوره ای می تواند بسیاری از مشکلات را پیش از تبدیل شدن به خرابی جدی شناسایی کند.
۱. جریان موتور را به صورت دوره ای کنترل کنید. ثبت جریان هر سه فاز در شرایط کاری مشخص، امکان تشخیص افزایش تدریجی بار یا عدم تعادل را فراهم می کند.
۲. اتصالات تابلو را بررسی کنید. ترمینال ها، کابل ها و کنتاکتور باید از نظر داغ شدن، خوردگی و شل بودن بررسی شوند.
۳. تهویه موتور و تابلو را حفظ کنید. تمیز کردن فن، دریچه ها و فیلترها به کاهش دمای تجهیزات کمک می کند.
۴. تجهیزات مکانیکی را سرویس کنید. وضعیت بلبرینگ، کوپلینگ، تسمه، پمپ و گیربکس باید به صورت دوره ای بررسی شود.
۵. تنظیمات حفاظتی را ثبت کنید. مقدار تنظیم کلید، مشخصات موتور و تاریخ آخرین بررسی باید در پرونده نگهداری تجهیزات ثبت شود.
۶. از انتخاب تجهیزات متناسب با کاربرد اطمینان حاصل کنید. کلید حرارتی، کنتاکتور، بیمتال و سایر تجهیزات باید با یکدیگر و با شرایط مدار هماهنگ باشند.
برای آشنایی با انتخاب اجزای مختلف تابلو، مقاله راهنمای انتخاب تجهیزات تابلو برق صنعتی؛ از صفر تا صد را مطالعه کنید.
برای رفع مشکل پریدن کلید حرارتی چه اطلاعاتی لازم است؟
اگر قصد دارید علت قطع شدن کلید را به صورت تخصصی بررسی کنید، اطلاعات زیر به تکنسین برق کمک می کند:
- تصویر پلاک مشخصات الکتروموتور
- توان و جریان نامی موتور
- ولتاژ و تعداد فاز
- مقدار تنظیم فعلی کلید حرارتی
- مدل و محدوده تنظیم کلید
- زمان قطع شدن از لحظه استارت
- جریان اندازه گیری شده در هر سه فاز
- ولتاژ اندازه گیری شده در شرایط کاری
- نوع بار مکانیکی و شرایط بهره برداری
- نوع راه اندازی، مانند مستقیم، ستاره مثلث یا اینورتر
- سابقه تعمیر یا تعویض تجهیزات مدار
هرچه اطلاعات دقیق تر باشد، احتمال تشخیص درست بیشتر خواهد بود. اگر کلید هنگام استارت قطع می کند، زمان استارت و جریان راه اندازی اهمیت زیادی دارد. اگر پس از چند دقیقه عمل می کند، اندازه گیری جریان در حالت پایدار و بررسی دمای محیط و موتور اهمیت بیشتری پیدا می کند.
خرید کلید حرارتی مناسب از XKOREN
انتخاب کلید حرارتی مناسب فقط به آمپر درج شده روی بدنه محدود نمی شود. محدوده تنظیم جریان، ولتاژ کاری، قدرت قطع، تعداد پل ها، شرایط نصب، نوع موتور و هماهنگی با سایر تجهیزات حفاظتی باید در کنار یکدیگر بررسی شوند.
نوآوران ماشین به عنوان تامین کننده تجهیزات برق صنعتی و عرضه کننده محصولات برند XKOREN در ایران، امکان بررسی محصولات مرتبط با حفاظت و کنترل موتور را فراهم کرده است. برای مشاهده مدل ها و بررسی مشخصات فنی می توانید به دسته محصولات کلید حرارتی XKOREN مراجعه کنید.
همچنین در صورت نیاز به تکمیل مدار حفاظت و راه اندازی موتور، دسته های کنتاکتور برق و بیمتال قابل بررسی هستند. برای انتخاب دقیق تر، بهتر است تصویر پلاک موتور، جریان نامی و مشخصات مدار را در اختیار کارشناس فروش قرار دهید تا مدل متناسب با کاربرد شما بررسی شود.
جمع بندی: برای رفع علت پریدن کلید حرارتی ابتدا عیب یابی کنید
پریدن کلید حرارتی معمولا نشانه وجود یک وضعیت غیرعادی در مدار یا الکتروموتور است. اضافه بار، تنظیم اشتباه جریان، قطع یا عدم تعادل فاز، جریان راه اندازی بالا، افت ولتاژ، خرابی مکانیکی، دمای زیاد محیط، اتصال شل، آسیب سیم پیچ و خرابی خود کلید از مهم ترین علت های این مشکل هستند.
برای تشخیص صحیح، ابتدا زمان قطع شدن را مشخص کنید، سپس جریان و ولتاژ موتور، تنظیم کلید، وضعیت بار مکانیکی، اتصالات و شرایط حرارتی را بررسی کنید. اگر علت قطع شدن مشخص نیست یا احتمال اتصال کوتاه و خرابی عایق وجود دارد، ادامه راه اندازی را متوقف کرده و بررسی را به تکنسین متخصص بسپارید.
مهم ترین نکته این است که افزایش آمپر یا ریست مکرر کلید، جایگزین عیب یابی نیست. کلید حرارتی زمانی می تواند از موتور محافظت کند که درست انتخاب و تنظیم شده باشد و علت اصلی اضافه جریان نیز برطرف شود.
سوالات متداول درباره علت پریدن کلید حرارتی
۱. علت اصلی پریدن کلید حرارتی چیست؟ اضافه بار موتور یکی از علت های رایج است، اما قطع شدن فاز، عدم تعادل جریان، افت ولتاژ، جریان راه اندازی طولانی، خرابی مکانیکی، دمای بالای محیط، اتصالات معیوب و خرابی کلید نیز می توانند باعث قطع شدن شوند. برای تشخیص دقیق باید جریان، ولتاژ و شرایط کاری موتور بررسی شود.
۲. چرا کلید حرارتی بلافاصله بعد از روشن کردن موتور قطع می کند؟ قطع فوری می تواند به دلیل اتصال کوتاه، خطای سیم بندی، جریان هجومی فراتر از محدوده عملکرد کلید، خرابی موتور یا مشکل در مدار قدرت باشد. باید جریان راه اندازی و وضعیت اتصال ها توسط متخصص بررسی شود.
۳. چرا کلید حرارتی بعد از چند دقیقه کار کردن می پرد؟ این وضعیت می تواند ناشی از اضافه بار ماندگار، تنظیم نامناسب جریان، عدم تعادل فاز، افزایش دمای موتور یا تابلو و تهویه نامناسب باشد. اندازه گیری جریان هر سه فاز در زمان کار به تشخیص علت کمک می کند.
۴. آیا تنظیم آمپر پایین باعث پریدن کلید حرارتی می شود؟ بله. اگر مقدار تنظیم کمتر از جریان مورد نیاز موتور و شرایط مجاز راه اندازی باشد، کلید ممکن است زودتر از زمان مورد انتظار قطع کند. تنظیم باید طبق جریان نامی موتور و دستورالعمل سازنده انجام شود.
۵. آیا می توان برای جلوگیری از قطع شدن، آمپر کلید حرارتی را افزایش داد؟ خیر، افزایش تنظیم بدون تشخیص علت مشکل توصیه نمی شود. اگر موتور اضافه بار داشته باشد یا یک فاز قطع شده باشد، بالا بردن تنظیم می تواند خطر داغ شدن و آسیب سیم پیچ را افزایش دهد.
۶. چگونه بفهمیم کلید حرارتی به دلیل اضافه بار قطع کرده است؟ باید جریان موتور در هر سه فاز در شرایط کاری واقعی اندازه گیری و با جریان نامی پلاک مقایسه شود. اگر جریان بیش از مقدار مجاز باشد، بار مکانیکی، وضعیت موتور و شرایط تغذیه باید بررسی شوند.
۷. آیا قطع شدن یک فاز باعث پریدن کلید حرارتی می شود؟ بله. قطع یک فاز در موتور سه فاز می تواند باعث افزایش جریان در فازهای دیگر و گرم شدن موتور شود. فیوزها، کنتاکتور، کابل ها و ترمینال ها باید از نظر قطع فاز بررسی شوند.
۸. چرا کلید حرارتی در تابستان بیشتر قطع می کند؟ دمای بالای محیط و تابلو می تواند بر عملکرد بخش حرارتی کلید اثر بگذارد. علاوه بر آن، دمای بالا ممکن است خنک کاری موتور را کاهش دهد. باید تهویه، دمای تابلو و ضرایب اصلاحی اعلام شده توسط سازنده بررسی شوند.
۹. خرابی کنتاکتور می تواند باعث قطع شدن کلید حرارتی شود؟ بله. کنتاکت های سوخته یا فرسوده، اتصال نامناسب و خرابی یک پل کنتاکتور می توانند باعث افت ولتاژ، عدم تعادل جریان یا قطع فاز شوند. بررسی کنتاکتور و اتصالات آن ضروری است.
۱۰. آیا خرابی بلبرینگ موتور باعث پریدن کلید حرارتی می شود؟ بله. خرابی بلبرینگ می تواند اصطکاک و مقاومت چرخشی را افزایش دهد. در نتیجه موتور برای چرخاندن بار به گشتاور بیشتری نیاز پیدا می کند و جریان مصرفی آن افزایش می یابد.
۱۱. تفاوت قطع حرارتی و مغناطیسی کلید چیست؟ قطع حرارتی معمولا در اثر اضافه جریان ماندگار و افزایش دما رخ می دهد، در حالی که قطع مغناطیسی برای واکنش سریع به جریان های بسیار زیاد مانند اتصال کوتاه طراحی شده است. تشخیص دقیق باید با توجه به نشانگرها و مشخصات مدل انجام شود.
۱۲. آیا خرابی خود کلید حرارتی می تواند علت قطع مکرر باشد؟ بله. فرسودگی مکانیزم داخلی، آسیب ناشی از اتصال کوتاه، خرابی کنتاکت ها یا انتخاب نامناسب تجهیز می توانند باعث عملکرد غیرعادی شوند. البته قبل از تعویض کلید باید علت های خارجی بررسی شوند.
۱۳. آیا اینورتر می تواند باعث قطع شدن کلید حرارتی شود؟ بله. انتخاب نامناسب کلید، محل نصب اشتباه، تنظیمات نادرست اینورتر، بار بیش از ظرفیت یا شرایط نامناسب خروجی می توانند در قطع شدن مدار نقش داشته باشند. باید دستورالعمل سازنده اینورتر و کلید بررسی شود.
۱۴. آیا بعد از پریدن کلید حرارتی می توان بلافاصله آن را دوباره وصل کرد؟ خیر. ابتدا باید علت قطع شدن مشخص شود و در صورت گرم بودن موتور یا کلید، فرصت خنک شدن مطابق دستورالعمل سازنده فراهم شود. ریست مکرر بدون رفع مشکل ممکن است باعث آسیب بیشتر شود.
۱۵. برای عیب یابی کلید حرارتی چه تجهیزاتی لازم است؟ بسته به نوع مشکل، آمپرمتر کلمپی، مولتی متر مناسب، دستگاه تست مقاومت عایقی، تجهیزات اندازه گیری دما و ابزارهای بازرسی اتصالات می توانند مورد نیاز باشند. استفاده از این ابزارها در مدارهای برق صنعتی باید توسط افراد آموزش دیده و با رعایت الزامات ایمنی انجام شود.
بدون دیدگاه
