تست سالم بودن بیمتال بدون تجهیزات خاص یکی از مهم ترین مهارت هایی است که هر برقکار، تکنسین تعمیرات، اپراتور خطوط تولید و حتی مدیران واحدهای صنعتی باید با آن آشنا باشند. در بسیاری از مواقع یک موتور الکتریکی به درستی روشن نمی شود، کنتاکتور برق به صورت مداوم قطع می کند یا مدار پس از چند دقیقه کار از مدار خارج می شود و اولین قطعه ای که مورد شک قرار می گیرد، بیمتال است. اما آیا همیشه بیمتال خراب شده است؟ آیا بدون استفاده از اهم متر، مولتی متر یا تجهیزات تخصصی نیز می توان وضعیت سلامت این قطعه را بررسی کرد؟
پاسخ این سؤال مثبت است. روش های مختلفی برای تست سالم بودن بیمتال بدون تجهیزات خاص وجود دارد که تنها با مشاهده، بررسی عملکرد مکانیکی، شنیدن صدای عملکرد، بررسی وضعیت کنتاکت ها و ارزیابی رفتار مدار می توان تا حد زیادی از سالم یا معیوب بودن بیمتال اطمینان پیدا کرد. این روش ها سال هاست توسط تکنسین های باتجربه در کارخانه ها، کارگاه های صنعتی و تابلو برق ها استفاده می شوند و در بسیاری از مواقع باعث جلوگیری از تعویض بی دلیل قطعات و کاهش هزینه های تعمیرات شده اند.
نکته مهم این است که بسیاری از خرابی هایی که به اشتباه به بیمتال نسبت داده می شوند، در واقع ناشی از مشکلات دیگری مانند خرابی کنتاکتور برق، عملکرد نامناسب فیوز مینیاتوری، ایراد در کلید حرارتی، خرابی کلید اتوماتیک، اشکال در اینورتر یا حتی ضعف خازن در مدار هستند. به همین دلیل، شناخت صحیح روش های تست سالم بودن بیمتال بدون تجهیزات خاص می تواند از تصمیم گیری های اشتباه جلوگیری کرده و زمان عیب یابی را به میزان قابل توجهی کاهش دهد.
در این راهنمای جامع، تمام روش های کاربردی تست سالم بودن بیمتال بدون تجهیزات خاص را به زبان ساده اما کاملاً تخصصی بررسی خواهیم کرد. همچنین تفاوت علائم خرابی بیمتال با سایر تجهیزات حفاظتی را توضیح می دهیم تا بتوانید با اطمینان بیشتری علت اصلی ایراد مدار را تشخیص دهید.
بیمتال چیست و چرا تست سالم بودن آن اهمیت زیادی دارد؟
بیمتال یکی از مهم ترین تجهیزات حفاظتی در مدارهای فرمان و قدرت است که وظیفه اصلی آن محافظت از الکتروموتور در برابر اضافه بار یا اضافه جریان است. هنگامی که موتور به هر دلیلی جریان بیشتری از مقدار مجاز مصرف کند، تیغه های فلزی داخلی بیمتال که از دو فلز با ضریب انبساط متفاوت ساخته شده اند، در اثر افزایش دما خم می شوند و کنتاکت های فرمان را تغییر وضعیت می دهند. در نتیجه، کنتاکتور برق از مدار خارج شده و موتور خاموش می شود تا از آسیب های جدی جلوگیری گردد.
اگر این قطعه عملکرد صحیحی نداشته باشد، دو حالت خطرناک به وجود می آید. در حالت اول، بیمتال بدون وجود اضافه بار عمل می کند و باعث توقف های مکرر دستگاه می شود که این موضوع علاوه بر کاهش راندمان تولید، هزینه های نگهداری را نیز افزایش می دهد. در حالت دوم، بیمتال در زمان اضافه بار عمل نمی کند و موتور برای مدت طولانی تحت جریان غیرمجاز کار می کند که می تواند موجب سوختن سیم پیچ، آسیب دیدن بلبرینگ ها و حتی از بین رفتن کامل موتور شود.
به همین دلیل، تست سالم بودن بیمتال بدون تجهیزات خاص قبل از تعویض این قطعه اهمیت بسیار زیادی دارد. بسیاری از افراد بدون بررسی دقیق، بیمتال را تعویض می کنند؛ در حالی که مشکل اصلی ممکن است از سیم کشی، تنظیم اشتباه جریان، خرابی کنتاکتور برق یا حتی نقص در اینورتر باشد.
مهم ترین وظایف بیمتال در مدارهای صنعتی
در چه مواقعی باید تست سالم بودن بیمتال بدون تجهیزات خاص انجام شود؟
برخی علائم نشان می دهند که زمان بررسی بیمتال فرا رسیده است. در چنین شرایطی، قبل از استفاده از ابزارهای تخصصی، می توانید از روش های ساده تست سالم بودن بیمتال بدون تجهیزات خاص استفاده کنید. مهم ترین این علائم عبارت اند از:
- موتور بعد از چند دقیقه خاموش می شود.
- کنتاکتور برق مرتب قطع و وصل می شود.
- دکمه ریست بیمتال عمل نمی کند.
- موتور تحت بار سبک نیز از مدار خارج می شود.
- پس از ریست، بیمتال مجدداً بلافاصله عمل می کند.
- تغییر رنگ بدنه بیمتال مشاهده می شود.
- بوی سوختگی از داخل تابلو احساس می شود.
- صدای غیرعادی هنگام عملکرد بیمتال شنیده می شود.
- موتور داغ می شود اما بیمتال عمل نمی کند.
- بیمتال در جریان های پایین نیز مدار را قطع می کند.
تمام این موارد نشان می دهند که لازم است تست سالم بودن بیمتال بدون تجهیزات خاص به صورت مرحله ای انجام شود تا علت اصلی مشخص گردد.
چرا همیشه خرابی از بیمتال نیست؟
یکی از بزرگ ترین اشتباهات در عیب یابی تابلوهای برق این است که هر بار موتور از مدار خارج می شود، بلافاصله بیمتال مقصر شناخته می شود. در حالی که تجربه تعمیرات صنعتی نشان داده است در بسیاری از پروژه ها، عامل اصلی یکی از موارد زیر بوده است:
- تنظیم اشتباه جریان بیمتال
- خرابی کنتاکتور برق
- عملکرد نامناسب فیوز مینیاتوری
- معیوب بودن کلید حرارتی
- خرابی کلید اتوماتیک
- ضعف ولتاژ شبکه
- خرابی خازن در موتورهای تک فاز
- تنظیمات اشتباه اینورتر
- گیر مکانیکی موتور
- اضافه بار واقعی روی شفت موتور
به همین دلیل، در ادامه مقاله یاد می گیرید چگونه بدون هیچ ابزار خاصی، این موارد را از خرابی واقعی بیمتال تشخیص دهید.
روش های عملی تست سالم بودن بیمتال بدون تجهیزات خاص
اگرچه استفاده از مولتی متر، کلمپ آمپرمتر یا تجهیزات آزمایشگاهی می تواند وضعیت بیمتال را با دقت بیشتری مشخص کند، اما در بسیاری از پروژه های صنعتی، کارگاه ها، ساختمان ها و حتی هنگام سرویس اضطراری چنین تجهیزاتی در دسترس نیست. در این شرایط، تست سالم بودن بیمتال بدون تجهیزات خاص بهترین راهکار برای تشخیص اولیه سلامت این قطعه است. نکته مهم این است که بسیاری از تکنسین های باسابقه نیز قبل از استفاده از ابزارهای اندازه گیری، ابتدا همین روش های ساده اما مؤثر را اجرا می کنند؛ زیرا این روش ها در مدت کوتاهی می توانند بخش زیادی از ایرادهای احتمالی را آشکار کنند.
پیش از شروع هرگونه بررسی، حتماً برق تابلو را از طریق کلید اتوماتیک یا فیوز مینیاتوری قطع کنید و از نبود ولتاژ اطمینان حاصل نمایید. رعایت این نکته علاوه بر حفظ ایمنی، از آسیب دیدن تجهیزات نیز جلوگیری می کند.
مرحله اول؛ بررسی ظاهری بیمتال
اولین مرحله از تست سالم بودن بیمتال بدون تجهیزات خاص، بررسی دقیق ظاهر بیمتال است. بسیاری از خرابی ها بدون نیاز به هیچ وسیله ای تنها از طریق مشاهده قابل تشخیص هستند.
به بدنه بیمتال دقت کنید. تغییر رنگ بدنه، ذوب شدن بخشی از پلاستیک، تغییر شکل، ایجاد ترک، سوختگی یا بوی نامطبوع همگی نشانه هایی هستند که احتمال آسیب دیدن قطعات داخلی را افزایش می دهند.
همچنین محل اتصال بیمتال به کنتاکتور برق را بررسی کنید. اگر این اتصال شل شده باشد، مقاومت اتصال افزایش پیدا می کند و حرارت زیادی تولید خواهد شد. در چنین شرایطی ممکن است تصور کنید بیمتال خراب شده، در حالی که مشکل اصلی تنها شل بودن پیچ های اتصال است.
به ترمینال های ورودی و خروجی نیز توجه کنید. اگر آثار جرقه، سیاه شدگی یا اکسید شدن مشاهده می شود، ابتدا باید این ایراد برطرف شود؛ زیرا افزایش مقاومت در محل اتصال می تواند باعث عملکرد اشتباه بیمتال شود.
مواردی که باید در بررسی ظاهری کنترل شوند
مرحله دوم؛ بررسی وضعیت دکمه Reset
تقریباً تمام بیمتال های صنعتی دارای دکمه ریست هستند. یکی از ساده ترین روش های تست سالم بودن بیمتال بدون تجهیزات خاص بررسی عملکرد صحیح همین دکمه است. اگر بیمتال در حالت Trip قرار گرفته باشد، باید پس از خنک شدن بتوان آن را ریست کرد. هنگام فشردن دکمه ریست، معمولاً صدای مشخصی شنیده می شود و مکانیزم داخلی به حالت اولیه بازمی گردد. اگر دکمه ریست:
- بیش از حد سفت باشد،
- کاملاً آزاد باشد،
- گیر کند،
- یا پس از فشردن هیچ تغییری ایجاد نشود،
احتمال خرابی مکانیزم داخلی زیاد است. البته باید توجه داشت که بسیاری از بیمتال ها تا زمانی که دمای داخلی کاهش پیدا نکند اجازه ریست نمی دهند؛ بنابراین عجله در نتیجه گیری اشتباه است.
مرحله سوم؛ بررسی وضعیت اهرم تغییر حالت Manual و Auto
بسیاری از مدل های جدید بیمتال دارای کلید انتخاب بین حالت Manual و Auto هستند. در روند تست سالم بودن بیمتال بدون تجهیزات خاص این قسمت اهمیت زیادی دارد. اهرم باید بدون گیر کردن بین دو وضعیت حرکت کند. اگر:
- اهرم حرکت نمی کند،
- بسیار شل است،
- در جای خود ثابت نمی ماند،
ممکن است قسمت مکانیکی آسیب دیده باشد. خرابی این قسمت باعث می شود تصور کنید خود بیمتال معیوب است، در حالی که تنها مکانیزم تغییر حالت دچار مشکل شده است.
مرحله چهارم؛ بررسی عملکرد مکانیکی تیغه ها
یکی از کاربردی ترین روش های تست سالم بودن بیمتال بدون تجهیزات خاص بررسی عملکرد مکانیکی تیغه ها است. پس از خارج کردن بیمتال از روی کنتاکتور برق، دکمه Test یا مکانیزم داخلی را چند بار به آرامی فشار دهید. در یک بیمتال سالم، حرکت تیغه ها باید:
- نرم باشد،
- بدون گیر کردن انجام شود،
- با صدای مشخص همراه باشد،
- پس از آزاد شدن به وضعیت اولیه برگردد.
اگر تیغه ها:
- حرکت ناقص دارند،
- گیر می کنند،
- بسیار خشک حرکت می کنند،
- یا اصلاً جابه جا نمی شوند،
احتمال خرابی داخلی بسیار زیاد است.
مرحله پنجم؛ گوش دادن به صدای عملکرد بیمتال
یکی از روش هایی که معمولاً تکنسین های باتجربه از آن استفاده می کنند، بررسی صدای عملکرد بیمتال است. شاید عجیب به نظر برسد اما در بسیاری از موارد، تنها با شنیدن صدای عملکرد می توان وضعیت سلامت بیمتال را تشخیص داد. در یک بیمتال سالم هنگام عملکرد، صدای کلیک نسبتاً واضحی شنیده می شود. اما اگر:
- صدا بسیار ضعیف باشد،
- صدای خش خش شنیده شود،
- یا هیچ صدایی وجود نداشته باشد،
باید احتمال خرابی مکانیزم داخلی را در نظر گرفت. البته این روش به تنهایی معیار قطعی نیست و باید همراه سایر مراحل تست سالم بودن بیمتال بدون تجهیزات خاص استفاده شود.
مرحله ششم؛ بررسی وضعیت نشانگر Trip
تقریباً تمام برندهای معتبر مانند ایکس کورن، اشنایدر، LS، زیمنس و هیوندای دارای نشانگر وضعیت Trip هستند. این نشانگر هنگام عملکرد بیمتال تغییر وضعیت می دهد. اگر پس از ریست همچنان نشانگر در وضعیت Trip باقی مانده باشد یا برعکس، هنگام عملکرد هیچ تغییری نکند، احتمال خرابی وجود دارد.
مرحله هفتم؛ بررسی پیچ تنظیم جریان
یکی از رایج ترین دلایلی که افراد تصور می کنند بیمتال خراب شده، تنظیم اشتباه جریان است. در بسیاری از پروژه ها، پس از تعویض موتور یا تغییر بار، پیچ تنظیم جریان مجدداً تنظیم نمی شود. در نتیجه بیمتال زودتر از موعد عمل می کند. در فرآیند تست سالم بودن بیمتال بدون تجهیزات خاص همیشه باید مقدار تنظیم شده روی پیچ را با جریان نامی موتور مقایسه کنید. برای مثال اگر موتور ۱۲ آمپر مصرف می کند اما بیمتال روی ۸ آمپر تنظیم شد باشد، عملکرد مکرر آن کاملاً طبیعی است و به معنای خرابی نیست.
مرحله هشتم؛ بررسی وضعیت اتصال به کنتاکتور برق
یکی از مهم ترین قسمت های تست سالم بودن بیمتال بدون تجهیزات خاص، بررسی اتصال صحیح بیمتال به کنتاکتور برق است. اگر بیمتال به درستی روی کنتاکتور نصب نشده باشد:
- تیغه های فرمان درست عمل نمی کنند.
- فرمان قطع صادر نمی شود.
- موتور روشن نمی شود.
- یا کنتاکتور دائماً قطع و وصل می شود.
در بسیاری از موارد تنها جا زدن صحیح بیمتال روی کنتاکتور مشکل را کاملاً برطرف می کند.
مرحله نهم؛ بررسی عملکرد موتور پس از ریست
پس از ریست کردن بیمتال، موتور را مجدداً روشن کنید. اکنون رفتار مدار اطلاعات ارزشمندی در اختیار شما قرار می دهد. اگر:
- موتور کاملاً طبیعی کار می کند،
- بیمتال دیگر عمل نمی کند،
- صدای غیرعادی وجود ندارد،
احتمالاً مشکل موقتی بوده است. اما اگر چند دقیقه بعد دوباره بیمتال عمل کند، هنوز نمی توان نتیجه گرفت که خود بیمتال خراب است. در این شرایط باید موارد زیر نیز بررسی شوند:
- اضافه بار مکانیکی
- خرابی بلبرینگ موتور
- گیرپاژ شفت
- کاهش ولتاژ
- خرابی خازن
- ایراد در اینورتر
- خرابی کلید حرارتی
- عملکرد اشتباه فیوز مینیاتوری
- خرابی کلید اتوماتیک
مرحله دهم؛ بررسی دمای بدنه بیمتال
پس از چند دقیقه کار موتور، به دمای بیمتال توجه کنید. گرم شدن جزئی کاملاً طبیعی است. اما اگر بدنه به شدت داغ شده باشد، احتمال وجود یکی از مشکلات زیر مطرح می شود:
- اتصال ضعیف
- جریان بیش از حد
- انتخاب اشتباه سایز بیمتال
- خرابی موتور
- خرابی داخلی بیمتال
جدول جمع بندی تست سالم بودن بیمتال بدون تجهیزات خاص
نکته تخصصی تجربه محور
بر اساس تجربه تکنسین های تعمیر و نگهداری در واحدهای صنعتی، بیش از نیمی از مراجعاتی که با عنوان «خرابی بیمتال» ثبت می شوند، در نهایت به خرابی خود بیمتال مربوط نیستند. در بسیاری از موارد، علت اصلی شل بودن ترمینال ها، تنظیم نادرست جریان، انتخاب بیمتال با رنج نامناسب، فرسودگی کنتاکتور برق یا حتی مشکلاتی در اینورتر و کلید حرارتی است. به همین دلیل، اجرای دقیق مراحل تست سالم بودن بیمتال بدون تجهیزات خاص پیش از تعویض قطعه، می تواند از صرف هزینه های غیرضروری جلوگیری کرده و زمان توقف تجهیزات را به حداقل برساند.
اشتباهات رایج هنگام تست سالم بودن بیمتال بدون تجهیزات خاص
یکی از دلایل اصلی تعویض بی دلیل تجهیزات حفاظتی در تابلوهای برق، انجام نادرست تست سالم بودن بیمتال بدون تجهیزات خاص است. بسیاری از افراد پس از خاموش شدن موتور یا قطع شدن مدار، بدون بررسی دقیق نتیجه می گیرند که بیمتال خراب شده است؛ در حالی که تجربه تعمیر و نگهداری در صنایع مختلف نشان می دهد در درصد قابل توجهی از موارد، مشکل از بخش دیگری از مدار قدرت یا فرمان است.
به همین دلیل، اگر قصد دارید تست سالم بودن بیمتال بدون تجهیزات خاص را به صورت اصولی انجام دهید، باید ابتدا با اشتباهات رایج آشنا باشید تا نتیجه گیری شما بر اساس شواهد واقعی باشد، نه حدس و گمان.
اشتباه اول؛ تصور اینکه هر بار بیمتال عمل کند یعنی خراب شده است
این رایج ترین اشتباه میان افراد کم تجربه است. وظیفه اصلی بیمتال محافظت از موتور در برابر اضافه بار است؛ بنابراین اگر بیمتال مدار را قطع کرده، لزوماً به معنای خرابی آن نیست. در بسیاری از موارد، بیمتال دقیقاً همان کاری را انجام داده که برای آن طراحی شده است.
برای مثال، اگر موتور تحت بار بیش از حد کار کند، محور دستگاه گیر کرده باشد یا ولتاژ شبکه کاهش یابد، جریان موتور افزایش پیدا می کند و بیمتال وارد عمل می شود. در چنین شرایطی، عملکرد بیمتال نشانه سلامت آن است، نه خرابی. بنابراین در فرآیند تست سالم بودن بیمتال بدون تجهیزات خاص باید ابتدا علت افزایش جریان موتور را بررسی کنید و سپس درباره سلامت بیمتال تصمیم بگیرید.
اشتباه دوم؛ نادیده گرفتن تنظیم جریان بیمتال
یکی از مهم ترین بخش های تست سالم بودن بیمتال بدون تجهیزات خاص بررسی مقدار تنظیم جریان است. فرض کنید یک موتور با جریان نامی ۱۸ آمپر در مدار نصب شده، اما پیچ تنظیم بیمتال روی ۱۲ آمپر قرار گرفته است. در این حالت حتی در شرایط عادی نیز بیمتال پس از مدت کوتاهی مدار را قطع خواهد کرد. در چنین شرایطی، بسیاری از افراد بیمتال را تعویض می کنند؛ در حالی که تنها با تنظیم صحیح جریان، مشکل کاملاً برطرف می شود.
قبل از تعویض بیمتال این موارد را بررسی کنید
اشتباه سوم؛ بی توجهی به خرابی کنتاکتور برق
یکی از قطعاتی که بیشترین شباهت را به خرابی بیمتال دارد، کنتاکتور برق است. در بسیاری از مواقع تیغه های کنتاکتور نیم سوز شده اند یا بوبین آن به درستی عمل نمی کند. نتیجه این خرابی ها می تواند خاموش شدن ناگهانی موتور یا قطع و وصل شدن مدار باشد. در این شرایط اگر تنها به رفتار مدار توجه کنید، ممکن است تصور کنید بیمتال خراب شده است؛ در حالی که ایراد اصلی مربوط به کنتاکتور است. نشانه هایی که بیشتر به خرابی کنتاکتور مربوط هستند عبارت اند از:
- صدای وزوز شدید
- لرزش کنتاکتور
- چسبیدن تیغه ها
- جرقه زیاد
- روشن نشدن بوبین
- افت ولتاژ روی بوبین
اگر این علائم را مشاهده کردید، پیش از ادامه تست سالم بودن بیمتال بدون تجهیزات خاص، وضعیت کنتاکتور را نیز بررسی کنید.
اشتباه چهارم؛ مقصر دانستن بیمتال در حالی که فیوز مینیاتوری مشکل دارد
گاهی اوقات فیوز مینیاتوری به دلیل فرسودگی، کیفیت پایین یا انتخاب نامناسب، زودتر از مقدار واقعی عمل می کند. در چنین شرایطی اپراتور تصور می کند بیمتال مدار را قطع کرده است؛ در حالی که در واقع فیوز مینیاتوری باعث خاموش شدن کل مدار شده است. یکی از راه های تشخیص این موضوع، بررسی وضعیت اهرم فیوز مینیاتوری است. اگر اهرم فیوز در حالت قطع قرار گرفته باشد، احتمال دارد عامل اصلی همان فیوز باشد، نه بیمتال.
اشتباه پنجم؛ اشتباه گرفتن کلید حرارتی با بیمتال
در بسیاری از تابلوهای برق صنعتی، به جای مجموعه کنتاکتور برق + بیمتال از کلید حرارتی استفاده می شود. از آنجا که هر دو وسیله وظیفه حفاظت موتور را بر عهده دارند، گاهی کاربران تصور می کنند عملکرد کلید حرارتی همان عملکرد بیمتال است. در حالی که کلید حرارتی علاوه بر حفاظت در برابر اضافه بار، در برابر اتصال کوتاه نیز از مدار محافظت می کند و ساختار عملکرد آن متفاوت است.
اگر در تابلو از کلید حرارتی استفاده شده باشد، نباید روش های تست سالم بودن بیمتال بدون تجهیزات خاص را بدون در نظر گرفتن ویژگی های کلید حرارتی به کار ببرید.
اشتباه ششم؛ بی توجهی به کلید اتوماتیک
یکی دیگر از دلایلی که ممکن است با خرابی بیمتال اشتباه گرفته شود، عملکرد کلید اتوماتیک است. کلید اتوماتیک در شرایط زیر مدار را قطع می کند:
- اتصال کوتاه
- اضافه جریان شدید
- خطاهای لحظه ای
- برخی خطاهای حفاظتی
اگر کلید اتوماتیک قطع شده باشد، نباید بلافاصله بیمتال را مقصر بدانید.
اشتباه هفتم؛ نادیده گرفتن نقش خازن
در موتورهای تک فاز، خرابی خازن یکی از رایج ترین دلایل افزایش جریان است. وقتی خازن ظرفیت خود را از دست می دهد:
- موتور به سختی راه اندازی می شود.
- جریان افزایش پیدا می کند.
- موتور داغ می شود.
- بیمتال عمل می کند.
در این حالت بیمتال کاملاً سالم است و تنها از موتور محافظت می کند.
اشتباه هشتم؛ بی توجهی به تنظیمات اینورتر
در بسیاری از خطوط تولید امروزی، موتور توسط اینورتر کنترل می شود. اگر پارامترهای اینورتر اشتباه تنظیم شده باشند، ممکن است موتور جریان غیرعادی بکشد و بیمتال مدار را قطع کند. نمونه هایی از این خطاها عبارت اند از:
- تنظیم اشتباه جریان موتور
- تنظیم نادرست زمان شتاب گیری
- فرکانس نامناسب
- اضافه بار برنامه ریزی شده
- تنظیم اشتباه حفاظت موتور
در چنین شرایطی، حتی اگر چندین بار تست سالم بودن بیمتال بدون تجهیزات خاص را انجام دهید، باز هم نتیجه می گیرید که بیمتال سالم است؛ زیرا مشکل از اینورتر است.
چگونه خرابی بیمتال را از خرابی سایر تجهیزات تشخیص دهیم؟
جدول زیر می تواند به عنوان یک راهنمای سریع در زمان عیب یابی مورد استفاده قرار گیرد.
جدول عیب یابی حرفه ای بیمتال
این جدول می تواند به عنوان یک چک لیست کاربردی برای برقکاران، تکنسین های تعمیرات و مسئولان نگهداری استفاده شود.
نکات تخصصی برای افزایش دقت تست سالم بودن بیمتال بدون تجهیزات خاص
هرچه تجربه بیشتری در عیب یابی مدارهای صنعتی داشته باشید، بهتر می توانید بین خرابی واقعی بیمتال و مشکلات سایر تجهیزات تفاوت قائل شوید. تکنسین های حرفه ای معمولاً پیش از باز کردن تابلو، به رفتار کلی سیستم توجه می کنند؛ برای مثال، زمان قطع شدن مدار، شرایط بار، دمای موتور و سابقه تعمیرات اخیر می تواند سرنخ های ارزشمندی ارائه دهد. اگر بیمتال تنها در ساعات اوج بار یا پس از افزایش دمای محیط عمل می کند، ممکن است مشکل به ظرفیت حفاظتی یا شرایط بهره برداری مربوط باشد، نه خرابی خود قطعه.
همچنین توصیه می شود پس از انجام تست سالم بودن بیمتال بدون تجهیزات خاص، وضعیت کابل ها، سفت بودن پیچ های ترمینال، تمیزی داخل تابلو و تهویه مناسب نیز بررسی شود. وجود گردوغبار، شل شدن اتصالات یا افزایش دمای داخل تابلو می تواند عملکرد بیمتال و سایر تجهیزات حفاظتی مانند کنتاکتور برق، فیوز مینیاتوری و کلید اتوماتیک را تحت تأثیر قرار دهد.
از دیدگاه نگهداری پیشگیرانه (Preventive Maintenance)، ثبت زمان عملکرد بیمتال، علت احتمالی قطع مدار و اقدامات انجام شده، به مرور زمان الگوی خرابی تجهیزات را مشخص می کند و به کاهش توقفات ناخواسته خطوط تولید کمک خواهد کرد.

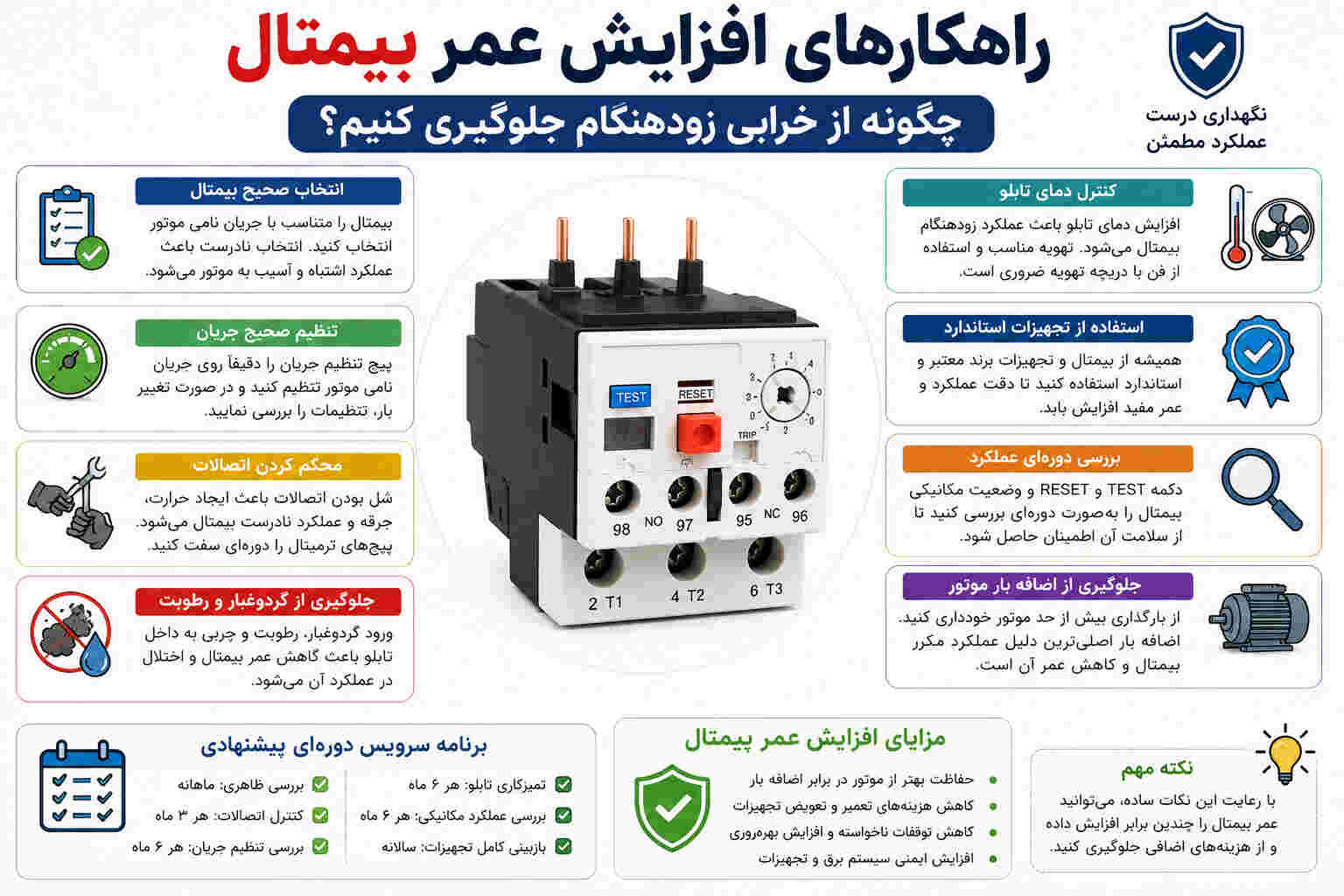

راهکارهای افزایش عمر بیمتال؛ چگونه از خرابی زودهنگام جلوگیری کنیم؟
یکی از مهم ترین موضوعاتی که پس از تست سالم بودن بیمتال بدون تجهیزات خاص باید به آن توجه شود، پیشگیری از خرابی های آینده است. بسیاری از بیمتال هایی که در تابلوهای برق صنعتی دچار مشکل می شوند، به دلیل کیفیت پایین قطعه نیستند؛ بلکه شرایط نامناسب نصب، انتخاب اشتباه، نگهداری غیراصولی یا بی توجهی به سرویس های دوره ای، عمر مفید آن ها را به شدت کاهش می دهد.
در واقع، یک بیمتال استاندارد و باکیفیت اگر متناسب با جریان موتور انتخاب شود و در شرایط مناسب کار کند، می تواند سال ها بدون مشکل از موتور محافظت کند. به همین دلیل، تکنسین های حرفه ای تنها به تست سالم بودن بیمتال بدون تجهیزات خاص اکتفا نمی کنند و همواره عوامل مؤثر بر افزایش طول عمر این تجهیز را نیز بررسی می کنند.
انتخاب صحیح بیمتال متناسب با جریان موتور
یکی از رایج ترین اشتباهات در پروژه های صنعتی، انتخاب بیمتال صرفاً بر اساس توان موتور است. در حالی که معیار اصلی انتخاب، جریان نامی موتور (Full Load Current) است. اگر بیمتال با رنج پایین تر انتخاب شود، حتی در شرایط عادی نیز ممکن است مرتباً مدار را قطع کند. از سوی دیگر، اگر رنج آن بیش از حد بزرگ باشد، ممکن است در زمان اضافه بار از موتور محافظت نکند.
به همین دلیل، همیشه مشخصات درج شده روی پلاک موتور را با محدوده تنظیم جریان بیمتال تطبیق دهید. این کار نه تنها عملکرد حفاظتی را بهبود می بخشد، بلکه دفعات نیاز به تست سالم بودن بیمتال بدون تجهیزات خاص را نیز کاهش می دهد.
تنظیم صحیح جریان بیمتال
پس از نصب، پیچ تنظیم جریان باید دقیقاً بر اساس جریان واقعی موتور تنظیم شود. بسیاری از خرابی های ظاهری بیمتال در حقیقت ناشی از تنظیم نادرست این پیچ هستند. توصیه می شود:
- مقدار تنظیم از روی پلاک موتور انجام شود.
- در صورت تغییر بار یا تعویض موتور، تنظیم مجدداً بررسی شود.
- از تنظیم بیش از حد پایین یا بالا خودداری شود.
محکم کردن اتصالات الکتریکی
شل بودن پیچ های ترمینال یکی از مهم ترین عوامل ایجاد حرارت در تابلو برق است. این حرارت علاوه بر آسیب به کابل ها، می تواند روی عملکرد بیمتال، کنتاکتور برق و حتی کلید اتوماتیک تأثیر منفی بگذارد. در برنامه های نگهداری پیشگیرانه (PM)، سفت بودن اتصالات باید به صورت دوره ای کنترل شود.
جلوگیری از ورود گردوغبار و رطوبت
بیمتال یک تجهیز الکترومکانیکی است و وجود گردوغبار، بخار روغن یا رطوبت می تواند باعث اختلال در عملکرد مکانیزم داخلی آن شود. در محیط های صنعتی مانند کارخانه های سیمان، صنایع چوب، کارگاه های فلزکاری و خطوط تولید مواد غذایی، تمیزکاری منظم داخل تابلو برق اهمیت ویژه ای دارد. اگر در زمان تست سالم بودن بیمتال بدون تجهیزات خاص متوجه تجمع گردوغبار یا آثار رطوبت شدید، بهتر است پیش از هر اقدامی محیط داخلی تابلو را تمیز کنید.
کنترل دمای داخل تابلو برق
افزایش بیش از حد دمای تابلو، عملکرد بیمتال را تحت تأثیر قرار می دهد؛ زیرا اساس کار این قطعه بر تغییر شکل فلز در اثر حرارت است. اگر دمای محیط اطراف آن به طور غیرعادی بالا باشد، احتمال عملکرد زودهنگام افزایش می یابد. برای کاهش این مشکل می توان از:
- فن تابلو
- دریچه تهویه
- فاصله مناسب بین تجهیزات
- جلوگیری از نصب تابلو در معرض نور مستقیم خورشید
استفاده کرد.
استفاده از تجهیزات استاندارد و اصل
یکی از عواملی که مستقیماً بر عملکرد حفاظتی تأثیر می گذارد، کیفیت ساخت بیمتال است. محصولات غیراستاندارد ممکن است دقت لازم در عملکرد حرارتی نداشته باشند و در جریان های کمتر یا بیشتر از مقدار واقعی عمل کنند. به همین دلیل، خرید از مراکز معتبر و نمایندگی های رسمی، نقش مهمی در افزایش ایمنی و کاهش هزینه های تعمیرات دارد.
برنامه سرویس و نگهداری دوره ای بیمتال
اجرای یک برنامه منظم نگهداری، احتمال خرابی ناگهانی را به حداقل می رساند و نیاز به تست سالم بودن بیمتال بدون تجهیزات خاص در شرایط اضطراری را کاهش می دهد.
چک لیست پیشنهادی سرویس دوره ای
چه زمانی باید بیمتال را تعویض کنیم؟
در برخی شرایط، تعمیر یا تنظیم دیگر پاسخگو نیست و تعویض بیمتال بهترین گزینه خواهد بود. از مهم ترین نشانه های نیاز به تعویض می توان به موارد زیر اشاره کرد:
- شکستگی یا ترک در بدنه
- سوختگی شدید ترمینال ها
- عمل نکردن مکانیزم ریست
- گیر کردن دائمی تیغه ها
- عملکرد نامنظم و تکرارشونده پس از بررسی کامل مدار
- تغییر شکل ظاهری در اثر حرارت زیاد
اگر این علائم پس از انجام تمام مراحل تست سالم بودن بیمتال بدون تجهیزات خاص همچنان وجود داشت، تعویض قطعه توصیه می شود.
جمع بندی
تست سالم بودن بیمتال بدون تجهیزات خاص یکی از کاربردی ترین روش های عیب یابی اولیه در مدارهای فرمان و قدرت است. با بررسی ظاهری، کنترل دکمه ریست، ارزیابی عملکرد مکانیکی، بررسی وضعیت نصب روی کنتاکتور برق، کنترل تنظیم جریان و تحلیل رفتار مدار، می توان در بسیاری از موارد بدون استفاده از ابزارهای تخصصی، سلامت بیمتال را ارزیابی کرد.
با این حال، نباید فراموش کرد که عملکرد غیرعادی بیمتال همیشه به معنای خرابی آن نیست. مشکلاتی مانند تنظیم نادرست جریان، اضافه بار واقعی موتور، خرابی فیوز مینیاتوری، نقص در کلید حرارتی، ایراد در کلید اتوماتیک، خرابی خازن در موتورهای تک فاز یا تنظیمات نادرست اینورتر نیز می توانند علائمی مشابه ایجاد کنند. به همین دلیل، یک عیب یابی اصولی باید همه اجزای مدار را در کنار بیمتال بررسی کند تا از تعویض غیرضروری قطعات جلوگیری شود.
نمایندگی ایکس کورن؛ مرجع تأمین انواع بیمتال در ایران
اگر پس از انجام مراحل تست سالم بودن بیمتال بدون تجهیزات خاص به این نتیجه رسیدید که قطعه نیاز به تعویض دارد، انتخاب یک محصول اصل و متناسب با مشخصات موتور اهمیت بسیار زیادی خواهد داشت. نمایندگی ایکس کورن در ایران با عرضه انواع بیمتال در رنج های مختلف جریان، مناسب برای کاربردهای صنعتی، کارگاهی و ساختمانی، امکان انتخاب دقیق و مطمئن را برای مشتریان فراهم کرده است. این مجموعه علاوه بر تأمین بیمتال های استاندارد، انواع کنتاکتور برق، فیوز مینیاتوری، کلید حرارتی، کلید اتوماتیک، خازن و اینورتر را نیز با تنوع بالا ارائه می دهد و با ارائه مشاوره فنی، به مشتریان کمک می کند تا متناسب با نیاز پروژه خود، بهترین تجهیزات را انتخاب کنند. خرید از نمایندگی رسمی، علاوه بر تضمین اصالت کالا، دسترسی به خدمات مشاوره، تنوع محصولات و پشتیبانی فنی را نیز به همراه دارد.
سوالات متداول (FAQ)
۱. آیا تست سالم بودن بیمتال بدون تجهیزات خاص امکان پذیر است؟ بله. با بررسی ظاهری، عملکرد دکمه ریست، وضعیت تیغه ها، نشانگر Trip، نحوه عملکرد مدار و تنظیم جریان می توان ارزیابی اولیه نسبتاً دقیقی از سلامت بیمتال انجام داد.
۲. اگر بیمتال مرتب عمل کند، حتماً خراب است؟ خیر. اضافه بار موتور، کاهش ولتاژ، گیر مکانیکی، تنظیم اشتباه جریان یا خرابی سایر تجهیزات نیز می تواند باعث عملکرد مکرر بیمتال شود.
۳. آیا می توان بدون مولتی متر خرابی بیمتال را تشخیص داد؟ بله، اما این بررسی مقدماتی است. برای تشخیص قطعی در برخی موارد استفاده از ابزارهای اندازه گیری توصیه می شود.
۴. چرا بیمتال پس از ریست دوباره قطع می کند؟ این موضوع معمولاً به اضافه بار واقعی، انتخاب نامناسب بیمتال یا وجود ایراد در موتور و مدار مربوط است.
۵. آیا تنظیم اشتباه جریان باعث عملکرد بیمتال می شود؟ بله. اگر مقدار تنظیم شده کمتر از جریان نامی موتور باشد، بیمتال زودتر از موعد مدار را قطع می کند.
۶. تفاوت بیمتال و کلید حرارتی چیست؟ بیمتال برای حفاظت در برابر اضافه بار به همراه کنتاکتور استفاده می شود، در حالی که کلید حرارتی علاوه بر اضافه بار، حفاظت در برابر اتصال کوتاه را نیز انجام می دهد.
۷. آیا خرابی کنتاکتور برق می تواند با خرابی بیمتال اشتباه گرفته شود؟ بله. بسیاری از علائم مانند قطع و وصل شدن مدار یا روشن نشدن موتور ممکن است ناشی از خرابی کنتاکتور باشد.
۸. آیا فیوز مینیاتوری می تواند باعث تصور اشتباه از خرابی بیمتال شود؟ بله. عملکرد فیوز مینیاتوری در اثر اضافه جریان یا اتصال کوتاه ممکن است با عملکرد بیمتال اشتباه گرفته شود.
۹. هر چند وقت یک بار باید بیمتال بررسی شود؟ در محیط های صنعتی، بازدید ظاهری ماهانه و سرویس کامل حداقل هر شش ماه یک بار توصیه می شود.
۱۰. آیا بیمتال نیاز به تعمیر دارد؟ در بیشتر موارد، اگر مکانیزم داخلی یا تیغه ها آسیب دیده باشند، تعویض بیمتال نسبت به تعمیر گزینه مطمئن تر و اقتصادی تری است.
