تفاوت کنتاکتور و بیمتال چیست؟ آیا هر دو برای حفاظت موتور لازم هستند؟

تفاوت کنتاکتور و بیمتال یکی از سوالات مهم هنگام طراحی تابلو برق و انتخاب تجهیزات راه اندازی و حفاظت موتورهای الکتریکی است؛ زیرا این دو تجهیز معمولا در کنار یکدیگر دیده می شوند، اما وظیفه یکسانی ندارند. کنتاکتور وظیفه اصلی قطع و وصل مدار قدرت را بر عهده دارد و امکان کنترل موتور از طریق مدار فرمان را فراهم می کند، در حالی که بیمتال یا رله اضافه بار برای حفاظت موتور در برابر اضافه بار طراحی شده است.

بنابراین اگر بخواهیم خیلی کوتاه به سوال «تفاوت کنتاکتور و بیمتال چیست؟» پاسخ دهیم، باید بگوییم کنتاکتور بیشتر یک تجهیز کنترلی و قطع و وصل است، اما بیمتال یک تجهیز حفاظتی برای اضافه بار موتور است. در بسیاری از مدارهای کلاسیک راه اندازی موتور، این دو تجهیز در کنار یکدیگر استفاده می شوند و هر کدام وظیفه متفاوتی را انجام می دهند.

اما موضوع به همین تعریف ساده محدود نمی شود. در زمان خرید تجهیزات برق صنعتی، سوالات دیگری نیز مطرح می شوند: آیا هر موتور حتما به کنتاکتور و بیمتال نیاز دارد؟ آیا بیمتال بدون کنتاکتور قابل استفاده است؟ آیا کنتاکتور می تواند از موتور در برابر اضافه بار محافظت کند؟ تفاوت کنتاکتور و بیمتال با کلید حرارتی یا MPCB چیست؟ آیا می توان به جای ترکیب کنتاکتور و بیمتال از یک کلید حفاظت موتور استفاده کرد؟ برای موتورهای سه فاز چه ساختاری مناسب است؟ و هنگام خرید این تجهیزات باید به چه مشخصاتی توجه کرد؟

در این مقاله، تفاوت کنتاکتور و بیمتال را از دیدگاه فنی، کاربردی و خرید بررسی می کنیم؛ یعنی فقط به تعریف دو قطعه اکتفا نمی کنیم، بلکه جایگاه آنها در مدار موتور، نحوه همکاری آنها، تفاوت با سایر تجهیزات حفاظتی، معیارهای انتخاب، اشتباهات رایج، نکات بازار و مسیر صحیح خرید را نیز بررسی خواهیم کرد. هدف این است که خواننده پس از مطالعه مقاله بتواند تشخیص دهد در مدار خود به چه تجهیزی نیاز دارد و هنگام خرید، صرفا بر اساس قیمت یا نام برند تصمیم نگیرد.

کنتاکتور چیست؟

کنتاکتور برق یک تجهیز الکترومکانیکی برای قطع و وصل مدارهای قدرت از طریق یک مدار فرمان است. در کاربردهای صنعتی، کنتاکتور به خصوص برای کنترل موتورهای الکتریکی، سیستم های روشنایی، گرمکن ها و برخی بارهای قدرت مورد استفاده قرار می گیرد. زمانی که بوبین کنتاکتور توسط مدار فرمان تحریک می شود، کنتاکت های اصلی تغییر وضعیت داده و مسیر عبور جریان در مدار قدرت برقرار می شود.

در یک مدار موتور، این ویژگی باعث می شود بتوانیم موتور را با استفاده از شستی استارت و استاپ، PLC، رله، سنسور یا سایر تجهیزات فرمان کنترل کنیم. بنابراین وقتی درباره تفاوت کنتاکتور و بیمتال صحبت می کنیم، اولین نکته ای که باید در ذهن داشته باشیم این است که کنتاکتور در درجه اول برای کنترل و قطع و وصل طراحی شده است، نه اینکه به تنهایی نقش حفاظت کامل موتور را بر عهده بگیرد.

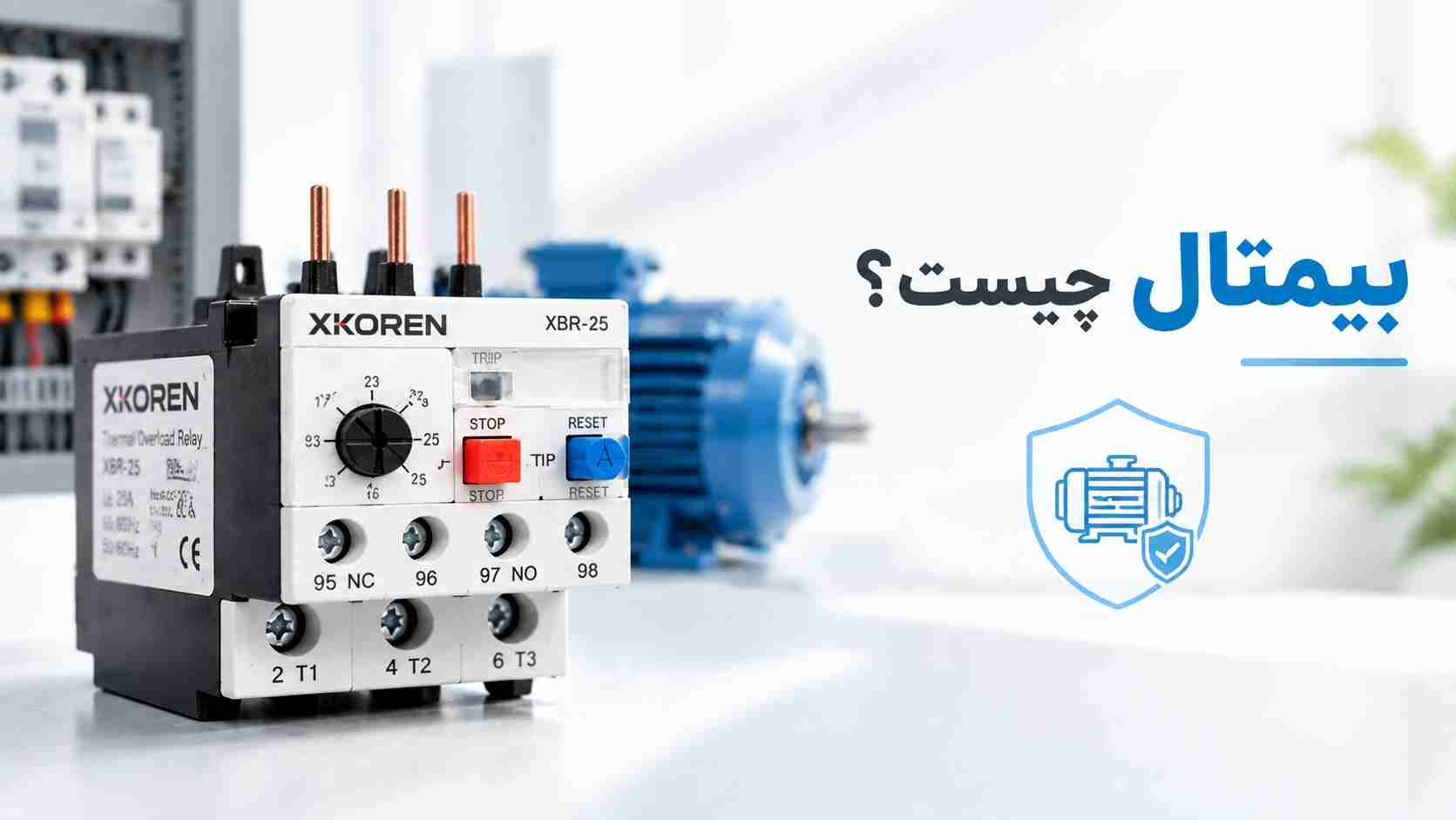

بیمتال چیست؟

بیمتال یا رله اضافه بار، تجهیزی است که برای حفاظت موتور در برابر اضافه بار در مدارهای مناسب استفاده می شود. ساختار حرارتی این تجهیز بر اساس رفتار نوار دو فلزی در برابر افزایش دما عمل می کند. هنگامی که جریان بیش از مقدار تنظیم شده برای مدت مشخصی از مدار عبور کند، بخش حرارتی بیمتال تحت تاثیر قرار گرفته و مکانیزم تریپ فعال می شود.

نکته مهم این است که بیمتال به تنهایی معمولا وظیفه قطع مستقیم مدار قدرت موتور را مانند یک کلید قدرت انجام نمی دهد. در یک مدار متداول، بیمتال در مسیر مدار قدرت قرار گرفته و از طریق کنتاکت کمکی خود، مدار فرمان کنتاکتور را تحت تاثیر قرار می دهد. زمانی که اضافه بار تشخیص داده شود، کنتاکت مربوط به مدار فرمان تغییر وضعیت می دهد، بوبین کنتاکتور از مدار خارج می شود و کنتاکتور مدار قدرت موتور را قطع می کند.

به همین دلیل است که کنتاکتور و بیمتال در بسیاری از تابلوهای برق در کنار یکدیگر دیده می شوند.

تفاوت کنتاکتور و بیمتال در یک نگاه

اگر بخواهیم پاسخ را برای کاربری که به دنبال یک جواب سریع است، ارائه کنیم، می توان گفت:

کنتاکتور وظیفه اصلی قطع و وصل و کنترل مدار قدرت را بر عهده دارد، در حالی که بیمتال برای حفاظت موتور در برابر اضافه بار استفاده می شود. در بسیاری از مدارهای موتور، کنتاکتور و بیمتال به صورت مکمل در کنار یکدیگر کار می کنند.

این جدول به خوبی نشان می دهد که تفاوت کنتاکتور و بیمتال در درجه اول به وظیفه آنها در مدار مربوط می شود. بنابراین اگر کسی تصور کند که چون هر دو در مدار موتور نصب می شوند، پس یکی از آنها باید جای دیگری را بگیرد، معمولا به یک برداشت ناقص از طراحی مدار رسیده است.

آیا کنتاکتور از موتور محافظت می کند؟

خیر، حداقل نباید کنتاکتور را به عنوان تجهیز اصلی حفاظت موتور در برابر اضافه بار در نظر گرفت. کنتاکتور برای تحمل جریان مشخص و قطع و وصل بار در شرایط کاری تعریف شده است. اگر موتور دچار اضافه بار شود، کنتاکتور به تنهایی نمی تواند مانند یک رله اضافه بار، جریان موتور را بر اساس محدوده تنظیمی بررسی کرده و حفاظت حرارتی مورد نیاز را ایجاد کند.

این یکی از مهم ترین نکات درک تفاوت کنتاکتور و بیمتال است. کنتاکتور می تواند جریان موتور را قطع و وصل کند، اما این موضوع با حفاظت موتور در برابر اضافه بار متفاوت است. به همین دلیل در یک مدار کلاسیک موتور، ممکن است ساختار زیر را ببینیم:

منبع برق → کنتاکتور → بیمتال → موتور

در این مدار، کنتاکتور مسئول قطع و وصل مدار است و بیمتال شرایط اضافه بار را پایش می کند. البته ترتیب و معماری دقیق مدار می تواند با توجه به طراحی سیستم، تجهیزات حفاظتی بالادست و روش راه اندازی متفاوت باشد.

آیا بیمتال بدون کنتاکتور کار می کند؟

پاسخ این است که بیمتال به تنهایی جایگزین کنتاکتور نیست. بیمتال برای تشخیص اضافه بار و ایجاد فرمان حفاظتی طراحی شده است و در مدارهای رایج، عملکرد آن با کنتاکتور ترکیب می شود. وقتی بیمتال اضافه بار را تشخیص می دهد، کنتاکت های کمکی آن تغییر وضعیت می دهند و این تغییر وضعیت می تواند مدار فرمان کنتاکتور را قطع کند. در نتیجه کنتاکتور از مدار قدرت موتور جدا شده و موتور متوقف می شود.

بنابراین وقتی کاربر می پرسد «آیا بیمتال بدون کنتاکتور کار می کند؟»، باید ابتدا مشخص کنیم منظور از «کار کردن» چیست. بیمتال می تواند وضعیت اضافه بار را تشخیص دهد، اما برای ایجاد یک سیستم کامل قطع و وصل موتور، معمولا باید در کنار تجهیزات مناسب مدار قرار گیرد.

کنتاکتور و بیمتال چگونه با هم کار می کنند؟

برای درک بهتر تفاوت کنتاکتور و بیمتال، بهتر است عملکرد آنها را در یک مدار واقعی دنبال کنیم. فرض کنیم یک موتور سه فاز صنعتی داریم که باید با فشردن شستی استارت روشن شود. وقتی اپراتور شستی استارت را فشار می دهد، مدار فرمان باعث تحریک بوبین کنتاکتور می شود. کنتاکتور کنتاکت های اصلی خود را می بندد و برق سه فاز به موتور می رسد.

در این شرایط موتور شروع به کار می کند و جریان آن از محدوده مناسب بیمتال عبور می کند. اگر موتور در شرایط عادی کار کند، مدار به فعالیت خود ادامه می دهد. اما اگر بار مکانیکی افزایش پیدا کند و جریان موتور برای مدت مشخصی از محدوده تنظیمی عبور کند، بیمتال عمل می کند. با تغییر وضعیت کنتاکت مربوط به مدار فرمان، بوبین کنتاکتور از مدار خارج می شود. کنتاکتور نیز کنتاکت های قدرت خود را باز می کند و موتور متوقف می شود. در نتیجه:

کنتاکتور = کنترل و قطع و وصل

بیمتال = تشخیص و حفاظت اضافه بار

این همکاری، یکی از رایج ترین ساختارهای سنتی برای راه اندازی و حفاظت موتورهای الکتریکی است.

آیا برای هر موتور حتما به کنتاکتور و بیمتال نیاز داریم؟

خیر. این یکی از نکات مهمی است که باید در یک مقاله تخصصی به آن توجه شود. اینکه یک موتور حتما باید کنتاکتور و بیمتال داشته باشد، به نوع مدار، توان موتور، روش راه اندازی، نوع کنترل، سطح حفاظت مورد نیاز و تجهیزاتی که در ساختار مدار استفاده شده اند بستگی دارد.

در برخی مدارها، ترکیب کنتاکتور + بیمتال یک راهکار بسیار مناسب و متداول است. در برخی دیگر، ممکن است از MPCB یا کلید حفاظت موتور استفاده شود که بخشی از وظایف حفاظتی مدار موتور را در یک تجهیز ترکیب می کند.

برای آشنایی با این ساختار می توانید مقاله MPCB چیست؟ را نیز مطالعه کنید.

بنابراین پاسخ دقیق این نیست که «هر دو همیشه لازم هستند»، بلکه باید گفت:

کنتاکتور و بیمتال در بسیاری از مدارهای موتور مکمل یکدیگر هستند، اما استفاده همزمان از آنها برای تمام موتورها یک الزام عمومی نیست و باید بر اساس طراحی مدار و روش حفاظت موتور تصمیم گیری شود.

تفاوت کنتاکتور و بیمتال با MPCB چیست؟

با توجه به اینکه در مقاله قبلی درباره MPCB صحبت کردیم، مقایسه این سه تجهیز اهمیت زیادی دارد. MPCB یا Motor Protection Circuit Breaker یا همان کلید حرارتی برای حفاظت مدار موتور طراحی شده و بسته به مدل می تواند حفاظت هایی مانند اضافه بار و اتصال کوتاه را در یک تجهیز ارائه دهد. در مقابل، بیمتال عمدتا وظیفه حفاظت اضافه بار را بر عهده دارد و کنتاکتور وظیفه قطع و وصل مدار قدرت را انجام می دهد.

بنابراین اگر پروژه ای به یک مدار کلاسیک راه اندازی موتور نیاز داشته باشد، ترکیب کنتاکتور و بیمتال می تواند انتخاب مناسبی باشد؛ اما اگر طراحی پروژه بر پایه کلید حفاظت موتور باشد، MPCB نیز می تواند گزینه ای قابل بررسی باشد.

ارتباط بیمتال با سایر تجهیزات برق صنعتی

در یک تابلو برق واقعی، بیمتال معمولا به تنهایی تصمیم گیرنده نیست. ممکن است در کنار آن تجهیزاتی مانند کنتاکتور برق، کلید حفاظتی بالادست و تجهیزات کنترل موتور قرار گرفته باشند. برای مثال، فیوز مینیاتوری ممکن است در مدارهای فرمان استفاده شود، کلید محافظ جان در کاربردهای مورد نیاز برای تشخیص جریان نشتی قرار گیرد و کلید اتوماتیک حفاظت مدار قدرت یا فیدر را تامین کند.

اگر موتور نیازمند کنترل سرعت باشد، اینورتر نیز می تواند وارد ساختار شود. همچنین در برخی تابلوها خازن برای اصلاح ضریب توان سیستم مورد استفاده قرار می گیرد. نکته مهم این است که وجود این تجهیزات در یک تابلو به معنی قابل جایگزین بودن آنها نیست. هر تجهیز باید بر اساس وظیفه مشخص خود در مدار انتخاب شود.

تجربه کارشناسان نوآوران ماشین در انتخاب کنتاکتور و بیمتال

در تجربه کارشناسی در حوزه تامین تجهیزات برق صنعتی، یکی از اشتباهات رایج این است که انتخاب کنتاکتور و بیمتال به صورت جداگانه انجام می شود؛ در حالی که این دو تجهیز در یک مدار موتور باید از نظر مشخصات و کاربرد با یکدیگر هماهنگ باشند.

برای مثال، هنگام انتخاب بیمتال نمی توان فقط به جریان موتور توجه کرد و سازگاری آن با کنتاکتور و محدوده کاری مدار را نادیده گرفت. از طرف دیگر، انتخاب کنتاکتور نیز صرفا با نگاه کردن به جریان نامی آن کافی نیست و نوع بار، رده کاری، تعداد دفعات قطع و وصل و شرایط واقعی موتور باید در نظر گرفته شود.

در نوآوران ماشین، رویکرد ما در تامین تجهیزات برق صنعتی این است که ابتدا نیاز مدار مشخص شود و سپس محصول انتخاب شود. این موضوع مخصوصا در تجهیزاتی مانند کنتاکتور، بیمتال، MPCB و کلید حرارتی اهمیت دارد؛ زیرا یک انتخاب نامناسب می تواند باعث عملکرد نادرست مدار، قطع ناخواسته یا کاهش سطح حفاظت موتور شود.

نحوه عملکرد کنتاکتور و بیمتال و تفاوت آنها در مدار موتور

کنتاکتور چگونه کار می کند؟

برای درک دقیق تفاوت کنتاکتور و بیمتال، ابتدا باید بدانیم کنتاکتور در مدار موتور دقیقا چه کاری انجام می دهد. کنتاکتور یک کلید الکترومکانیکی است که با دریافت فرمان از مدار کنترل، مسیر جریان مدار قدرت را باز یا بسته می کند. زمانی که ولتاژ مناسب به بوبین کنتاکتور اعمال می شود، میدان مغناطیسی ایجاد شده و هسته متحرک را جذب می کند. در نتیجه کنتاکت های اصلی تغییر وضعیت می دهند و برق به بار، مانند موتور سه فاز، منتقل می شود. با قطع فرمان بوبین، مکانیزم به وضعیت اولیه بازمی گردد و مدار قدرت قطع می شود.

این عملکرد باعث می شود بتوان موتور را بدون عبور مستقیم جریان قدرت از شستی یا تجهیزات کوچک مدار فرمان کنترل کرد. برای مثال، اپراتور با فشار دادن شستی استارت، فقط یک فرمان الکتریکی به بوبین کنتاکتور ارسال می کند و کنتاکتور وظیفه قطع و وصل جریان مدار قدرت را انجام می دهد. همین ویژگی باعث شده کنتاکتور در تابلوهای برق صنعتی، خطوط تولید، پمپ ها، فن ها، کمپرسورها و ماشین آلات مختلف کاربرد گسترده ای داشته باشد.

بیمتال چگونه اضافه بار موتور را تشخیص می دهد؟

عملکرد بیمتال با کنتاکتور کاملا متفاوت است. بیمتال یا رله اضافه بار با هدف تشخیص افزایش جریان و اضافه بار موتور طراحی شده است. زمانی که جریان عبوری برای مدت مشخصی بیشتر از مقدار تنظیم شده باشد، حرارت ایجاد شده در بخش حرارتی باعث تغییر وضعیت مکانیزم بیمتال می شود.

در مدارهای متداول، بیمتال پس از کنتاکتور قرار می گیرد و جریان موتور از آن عبور می کند. اگر موتور تحت اضافه بار قرار بگیرد، بیمتال عمل کرده و کنتاکت کمکی آن وضعیت مدار فرمان را تغییر می دهد. این اتفاق می تواند باعث قطع بوبین کنتاکتور شود و در نتیجه کنتاکتور مدار قدرت موتور را قطع کند.

بنابراین بیمتال معمولا مستقیما وظیفه قطع و وصل دستی مدار قدرت را ندارد؛ بلکه با تشخیص اضافه بار و ارسال فرمان حفاظتی، باعث می شود تجهیز قطع کننده مانند کنتاکتور عمل کند.

مدار قدرت و مدار فرمان چه تفاوتی دارند؟

درک تفاوت مدار قدرت و مدار فرمان برای فهم صحیح تفاوت کنتاکتور و بیمتال بسیار مهم است.

مدار قدرت

مدار قدرت مسیری است که انرژی الکتریکی مورد نیاز موتور از آن عبور می کند. در یک موتور سه فاز، جریان اصلی از تجهیزات حفاظتی و کنترلی عبور کرده و در نهایت به موتور می رسد. کنتاکت های اصلی کنتاکتور در این مسیر قرار می گیرند.

مدار فرمان

مدار فرمان وظیفه ارسال دستورهای کنترلی را بر عهده دارد. شستی استارت، شستی استاپ، PLC، سنسورها، رله ها و کنتاکت کمکی بیمتال می توانند بخشی از این مدار باشند. در یک مدار ساده می توان عملکرد را به شکل زیر خلاصه کرد:

مدار فرمان → بوبین کنتاکتور → کنتاکت های اصلی → مدار قدرت → موتور

و در شرایط اضافه بار:

اضافه بار موتور → عملکرد بیمتال → تغییر وضعیت کنتاکت کمکی → قطع بوبین کنتاکتور → قطع موتور

این ساختار به خوبی نشان می دهد چرا کنتاکتور و بیمتال دو وظیفه متفاوت اما مکمل دارند.

کنتاکتور و بیمتال چگونه با هم سیم بندی می شوند؟

در یک مدار متداول راه اندازی موتور، برق مدار قدرت پس از عبور از تجهیز حفاظتی بالادست وارد کنتاکتور می شود. خروجی کنتاکتور به ورودی بیمتال متصل شده و خروجی بیمتال به موتور می رسد. در مدار فرمان نیز کنتاکت کمکی بیمتال معمولا در مسیر فرمان بوبین کنتاکتور قرار می گیرد. زمانی که موتور در شرایط عادی کار می کند، مسیر فرمان برقرار است و کنتاکتور می تواند فعال بماند. اگر بیمتال اضافه بار را تشخیص دهد، وضعیت کنتاکت حفاظتی تغییر کرده و مدار بوبین کنتاکتور قطع می شود. نمای ساده عملکرد:

منبع سه فاز → حفاظت بالادست → کنتاکتور → بیمتال → موتور

و در مدار فرمان:

شستی / PLC → کنتاکت حفاظتی بیمتال → بوبین کنتاکتور

البته سیم بندی واقعی باید مطابق نقشه مدار، مشخصات تجهیزات و دستورالعمل سازنده انجام شود و نباید صرفا بر اساس یک دیاگرام عمومی اجرا شود.

آیا کنتاکتور و بیمتال باید از یک برند باشند؟

خیر، الزامی نیست که کنتاکتور و بیمتال حتما از یک برند باشند. اما این موضوع به معنای بی اهمیت بودن سازگاری آنها نیست. هنگام ترکیب دو تجهیز از برندهای مختلف باید مواردی مانند ابعاد، نحوه نصب، محدوده جریان، مشخصات کنتاکت های کمکی، ساختار اتصال و سازگاری مکانیکی و الکتریکی بررسی شود.

در برخی محصولات، بیمتال به صورت مستقیم روی کنتاکتور نصب می شود و سازگاری مکانیکی اهمیت ویژه ای پیدا می کند. در چنین شرایطی بهتر است مدل دقیق کنتاکتور و بیمتال بررسی شود و صرفا بر اساس یکسان بودن آمپراژ تصمیم گیری نشود. از دیدگاه تامین تجهیزات صنعتی، یک ست کنتاکتور و بیمتال زمانی انتخاب مناسبی است که هر دو تجهیز از نظر فنی با مدار و یکدیگر هماهنگ باشند؛ نه اینکه صرفا نام برند یا قیمت آنها ملاک قرار گیرد.

تفاوت کنتاکتور AC1 و AC3 چیست؟

یکی از مشخصات مهم هنگام انتخاب کنتاکتور، رده کاری آن است. دو عبارت AC-1 و AC-3 در انتخاب کنتاکتورهای صنعتی بسیار مهم هستند. AC-1 بیشتر برای بارهایی با ماهیت مقاومتی یا شرایطی که جریان راه اندازی شدید موتور مطرح نیست استفاده می شود. در مقابل، AC-3 برای بسیاری از کاربردهای موتورهای قفس سنجابی و شرایط متداول راه اندازی و قطع موتور مورد استفاده قرار می گیرد.

بنابراین هنگام انتخاب کنتاکتور برای موتور، صرفا مشاهده عدد آمپر کافی نیست. باید مشخص شود آمپراژ اعلام شده مربوط به کدام رده کاری است و آیا آن رده با کاربرد واقعی موتور مطابقت دارد. این نکته یکی از مواردی است که در زمان خرید کنتاکتور باید با دقت بررسی شود؛ زیرا مقایسه دو کنتاکتور فقط بر اساس عدد آمپر می تواند نتیجه اشتباهی ایجاد کند.

چگونه کنتاکتور مناسب موتور انتخاب کنیم؟

انتخاب کنتاکتور باید بر اساس مشخصات واقعی موتور و شرایط کاری انجام شود. مهم ترین پارامترها عبارتند از:

در نتیجه اگر موتور مثلا ۱۵ کیلووات باشد، نباید فقط عبارت «کنتاکتور ۱۵ کیلووات» را مبنای خرید قرار داد. جریان موتور، ولتاژ، رده کاری، ولتاژ بوبین و شرایط راه اندازی باید بررسی شوند.

چگونه بیمتال مناسب موتور انتخاب کنیم؟

برای انتخاب بیمتال، جریان نامی موتور یکی از مهم ترین اطلاعات است. محدوده تنظیم بیمتال باید جریان کاری موتور را پوشش دهد و تنظیم نهایی باید بر اساس دستورالعمل سازنده و شرایط واقعی موتور انجام شود. برای مثال، اگر جریان نامی موتور حدود ۱۰ آمپر باشد، باید بیمتالی انتخاب شود که محدوده تنظیم آن این جریان را پوشش دهد. انتخاب یک بیمتال با محدوده بسیار بالاتر می تواند باعث کاهش حساسیت حفاظت اضافه بار شود و انتخاب محدوده بسیار پایین نیز ممکن است باعث قطع ناخواسته موتور در شرایط عادی شود.

همچنین باید سازگاری مکانیکی و الکتریکی بیمتال با کنتاکتور بررسی شود، به خصوص زمانی که بیمتال قرار است مستقیما روی کنتاکتور نصب شود.

جدول تقریبی انتخاب کنتاکتور و بیمتال برای موتور

جدول زیر صرفا یک راهنمای اولیه برای موتورهای رایج است و انتخاب نهایی باید بر اساس جریان پلاک موتور، ولتاژ، رده کاری کنتاکتور و مشخصات سازنده انجام شود.

توجه: جریان های جدول تقریبی هستند و برای انتخاب قطعی نباید جایگزین اطلاعات پلاک موتور و دیتاشیت تجهیزات شوند.

مهم ترین اشتباهات هنگام انتخاب کنتاکتور و بیمتال

یکی از اشتباهات رایج، انتخاب کنتاکتور فقط بر اساس آمپر اسمی است. در حالی که رده کاری و نوع بار نیز اهمیت دارند.

اشتباه دوم، انتخاب بیمتال بر اساس توان موتور و بدون بررسی جریان واقعی پلاک است. توان موتور می تواند نقطه شروع خوبی باشد، اما جریان نامی باید معیار اصلی تنظیم حفاظت قرار گیرد.

اشتباه سوم، بی توجهی به ولتاژ بوبین کنتاکتور است. ممکن است کنتاکتور از نظر مدار قدرت مناسب باشد، اما ولتاژ بوبین آن با مدار فرمان تابلو مطابقت نداشته باشد.

اشتباه دیگر، عدم توجه به هماهنگی بیمتال با کنتاکتور است. اگر بیمتال قرار است به صورت مستقیم روی کنتاکتور نصب شود، مدل و ساختار نصب آنها باید با یکدیگر سازگار باشند.

همچنین نباید انتظار داشت کنتاکتور به تنهایی جای تجهیزات حفاظتی را بگیرد. برای حفاظت در برابر اتصال کوتاه و اضافه بار، مدار باید با تجهیزات مناسب و متناسب با طراحی پروژه حفاظت شود.

آیا بیمتال از موتور در برابر اتصال کوتاه محافظت می کند؟

به طور معمول بیمتال به تنهایی تجهیز حفاظت اتصال کوتاه نیست. وظیفه اصلی آن حفاظت در برابر اضافه بار است و حفاظت اتصال کوتاه باید توسط تجهیز مناسب دیگری در مدار تامین شود. این نکته اهمیت زیادی دارد، زیرا گاهی کاربر تصور می کند نصب بیمتال در خروجی کنتاکتور به معنای کامل شدن حفاظت موتور است. در حالی که یک مدار استاندارد ممکن است به حفاظت بالادست مناسب، بیمتال و کنتاکتور نیاز داشته باشد.

در مقابل، یک MPCB مناسب می تواند بسته به مدل، حفاظت اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب کند. برای همین مقایسه این دو ساختار باید بر اساس نیاز پروژه انجام شود.

بیمتال بهتر است یا MPCB؟

پاسخ مطلقی برای این سوال وجود ندارد. اگر مدار موتور بر اساس کنتاکتور + رله اضافه بار طراحی شده باشد، بیمتال می تواند گزینه مناسبی برای حفاظت اضافه بار باشد. این ساختار در بسیاری از تابلوهای صنعتی شناخته شده و قابل استفاده است.

در مقابل، اگر طراحی پروژه نیازمند یک تجهیز تخصصی حفاظت مدار موتور با قابلیت های مشخص باشد، MPCB می تواند گزینه مناسبی برای بررسی باشد. بنابراین به جای اینکه بگوییم یکی همیشه بهتر از دیگری است، باید مشخص کنیم:

• نوع موتور چیست؟
• چه نوع حفاظتی نیاز داریم؟
• روش راه اندازی چیست؟
• چه تجهیزات دیگری در مدار وجود دارند؟
• سطح اتصال کوتاه چقدر است؟
• شرایط کاری موتور چگونه است؟

این رویکرد فنی، از تصمیم گیری صرفا بر اساس قیمت یا محبوبیت برند جلوگیری می کند.

تفاوت کنتاکتور و بیمتال در کنار کلید حرارتی

کلید حرارتی یا تجهیز حفاظت موتور، بسته به ساختار محصول می تواند چند عملکرد حفاظتی را در یک تجهیز ترکیب کند. این موضوع باعث می شود در برخی مدارها ساختار آن با ترکیب سنتی کنتاکتور و بیمتال مقایسه شود. اما باید توجه کرد که کلید حرارتی نیز در بسیاری از کاربردها جایگزین عملکرد کنترلی کنتاکتور نیست. اگر موتور باید از طریق PLC، شستی یا سیستم فرمان به صورت مکرر کنترل شود، همچنان ممکن است به کنتاکتور نیاز باشد. در نتیجه:

بیمتال = حفاظت اضافه بار

کنتاکتور = قطع و وصل و کنترل

کلید حرارتی = حفاظت مدار موتور، مطابق قابلیت مدل

این تفکیک وظایف، پایه اصلی انتخاب صحیح تجهیزات است.

راهنمای خرید کنتاکتور و بیمتال؛ از انتخاب آمپراژ تا خرید مطمئن

بعد از شناخت وظیفه هر یک از این دو تجهیز، مهم ترین مرحله برای خریدار این است که بداند کنتاکتور و بیمتال مناسب موتور خود را چگونه انتخاب کند. در عمل، اشتباه در انتخاب این تجهیزات معمولا زمانی اتفاق می افتد که کاربر فقط توان موتور یا عدد آمپر روی بدنه محصول را ملاک قرار می دهد. در حالی که برای یک انتخاب حرفه ای باید جریان واقعی موتور، ولتاژ، نوع بار، رده کاری کنتاکتور، محدوده تنظیم بیمتال، ولتاژ بوبین و شرایط کاری مدار را همزمان بررسی کرد. به همین دلیل، تفاوت کنتاکتور و بیمتال فقط یک موضوع آموزشی نیست؛ بلکه مستقیما روی نحوه خرید و طراحی مدار موتور تاثیر می گذارد.

برای خرید کنتاکتور ابتدا چه مشخصاتی را بررسی کنیم؟

اولین مرحله، بررسی پلاک موتور است. توان موتور، جریان نامی، ولتاژ و تعداد فاز اطلاعات اولیه ای هستند که برای انتخاب کنتاکتور مورد نیازند. سپس باید مشخص شود موتور چگونه راه اندازی می شود و در طول روز چند بار قطع و وصل خواهد شد.

برای موتورهای صنعتی، رده کاری کنتاکتور اهمیت زیادی دارد. به همین دلیل نباید فقط به این موضوع توجه کرد که روی محصول مثلا «۳۲ آمپر» نوشته شده است. باید مشخص شود این مقدار در چه رده کاری و چه شرایطی اعلام شده است. از طرف دیگر، ولتاژ بوبین نیز باید با مدار فرمان سازگار باشد. ممکن است یک کنتاکتور از نظر مدار قدرت کاملا مناسب باشد، اما بوبین آن با ولتاژ مدار فرمان تابلو هماهنگ نباشد. بنابراین مشخصات مدار قدرت و مدار فرمان باید جداگانه بررسی شوند.

برای خرید بیمتال چه مشخصاتی مهم است؟

در انتخاب بیمتال، جریان نامی موتور مهم ترین نقطه شروع است. محدوده تنظیم بیمتال باید جریان واقعی موتور را پوشش دهد و تنظیم نهایی آن نیز باید مطابق مشخصات موتور و دستورالعمل سازنده انجام شود. به عنوان مثال، اگر جریان نامی موتور ۱۲ آمپر باشد، بهتر است بیمتالی انتخاب شود که این جریان در محدوده تنظیم آن قرار داشته باشد. انتخاب مدلی با محدوده بسیار بالاتر می تواند حساسیت حفاظت اضافه بار را کاهش دهد و انتخاب مدلی که محدوده آن پایین تر از جریان کاری موتور است نیز می تواند باعث تریپ های ناخواسته شود.

علاوه بر جریان، باید سازگاری بیمتال با کنتاکتور نیز بررسی شود؛ به ویژه زمانی که بیمتال به صورت مستقیم روی کنتاکتور نصب می شود.

آیا کنتاکتور و بیمتال باید آمپراژ یکسان داشته باشند؟

خیر. این تصور که آمپراژ کنتاکتور و بیمتال باید دقیقا یک عدد باشد، همیشه درست نیست. کنتاکتور بر اساس جریان و رده کاری بار انتخاب می شود، در حالی که بیمتال بر اساس جریان نامی موتور و محدوده تنظیم حفاظتی انتخاب می شود. بنابراین ممکن است کنتاکتور و بیمتال مورد استفاده در یک مدار از نظر عدد آمپر دقیقا یکسان نباشند.

آنچه اهمیت دارد، هماهنگی فنی دو تجهیز با یکدیگر و با موتور است. برای مثال، ممکن است یک موتور جریان نامی مشخصی داشته باشد و بیمتال دقیقا برای پوشش آن محدوده انتخاب شود، در حالی که کنتاکتور با توجه به رده کاری AC-3، جریان کاری و شرایط قطع و وصل انتخاب شده باشد. بنابراین هنگام خرید، به جای اینکه بگوییم:

«آمپراژ کنتاکتور و بیمتال باید یکی باشد»

باید بگوییم:

«کنتاکتور و بیمتال باید از نظر مشخصات فنی با موتور و یکدیگر هماهنگ باشند.»

انتخاب کنتاکتور و بیمتال برای موتور سه فاز

در موتورهای سه فاز، جریان نامی موتور معمولا روی پلاک درج می شود و باید مبنای انتخاب تجهیزات قرار گیرد. در این نوع مدارها، کنتاکتور برای قطع و وصل مدار قدرت و بیمتال برای حفاظت در برابر اضافه بار در ساختارهای مناسب مورد استفاده قرار می گیرد. برای مثال، در یک موتور سه فاز ممکن است ساختار کلی به شکل زیر باشد:

حفاظت بالادست → کنتاکتور → بیمتال → موتور

در چنین سیستمی، باید بین تجهیزات هماهنگی وجود داشته باشد. اگر بیمتال مستقیما روی کنتاکتور نصب شود، مدل های انتخابی باید از نظر ساختاری با یکدیگر سازگار باشند. همچنین اگر مدار از کلید حرارتی یا MPCB استفاده می کند، نباید بدون بررسی طراحی، همان ساختار کنتاکتور و بیمتال را روی مدار تحمیل کرد. هر روش حفاظت باید متناسب با معماری واقعی تابلو انتخاب شود.

قیمت کنتاکتور و بیمتال به چه عواملی بستگی دارد؟

قیمت این تجهیزات به یک عامل محدود نمی شود. برند، جریان کاری، رده کاری، ولتاژ بوبین، کیفیت ساخت، امکانات جانبی، محدوده تنظیم بیمتال، شرایط تامین و وضعیت بازار می توانند روی قیمت نهایی تاثیر داشته باشند. در کنتاکتور، مواردی مانند جریان، رده کاری، ولتاژ بوبین، تعداد کنتاکت های کمکی و تجهیزات جانبی می توانند باعث اختلاف قیمت مدل ها شوند.

در بیمتال نیز محدوده تنظیم جریان، کیفیت ساخت، نوع نصب، سازگاری با کنتاکتور و امکانات حفاظتی اهمیت دارند. بنابراین مقایسه قیمت باید میان محصولات هم رده با مشخصات مشابه انجام شود. مقایسه دو محصول فقط بر اساس قیمت یا آمپراژ، نمی تواند نشان دهد کدام گزینه برای پروژه مناسب تر است.

آیا کنتاکتور گران تر همیشه بهتر است؟

خیر. قیمت بالاتر به تنهایی نشان دهنده مناسب تر بودن محصول برای یک مدار مشخص نیست. یک کنتاکتور زمانی انتخاب مناسبی است که رده کاری، جریان، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط کاری آن با پروژه مطابقت داشته باشد. اگر یک مدل گران تر امکاناتی داشته باشد که در پروژه شما مورد نیاز نیست، پرداخت هزینه بیشتر لزوما مزیت فنی ایجاد نمی کند.

در مقابل، انتخاب محصول صرفا به دلیل قیمت پایین نیز می تواند اشتباه باشد. در تجهیزات صنعتی، کیفیت ساخت و مشخصات فنی اهمیت مستقیم دارند. بهترین رویکرد این است:

نیاز پروژه → مشخصات فنی → انتخاب مدل → مقایسه قیمت → بررسی تامین کننده

کنتاکتور و بیمتال XKOREN

در سبد تجهیزات برق صنعتی XKOREN، کنتاکتور و بیمتال می توانند در ساختارهای مختلف کنترل و حفاظت موتور مورد بررسی قرار گیرند. اما مانند هر محصول صنعتی دیگری، انتخاب مدل باید بر اساس مشخصات واقعی موتور انجام شود.

اگر کاربر به دنبال خرید کنتاکتور XKOREN است، باید جریان موتور، رده کاری، ولتاژ بوبین و شرایط قطع و وصل را بررسی کند. برای بیمتال XKOREN نیز جریان نامی موتور و محدوده تنظیم محصول اهمیت اصلی را دارند. این موضوع با رویکرد کلی نوآوران ماشین در تامین تجهیزات برق صنعتی هماهنگ است؛ یعنی ابتدا کاربرد و نیاز فنی مشخص می شود و سپس محصول مناسب انتخاب می شود.

برای بررسی محصولات موجود می توانید به صفحات:

مقایسه کنتاکتور و بیمتال XKOREN با برندهای دیگر

در بازار ایران ممکن است هنگام خرید با برندهایی مانند LS، Schneider، Siemens، ABB و سایر برندهای تجهیزات برق صنعتی مواجه شوید. مقایسه این برندها می تواند برای شناخت بازار مفید باشد، اما مقایسه باید بر اساس مدل های هم رده و مشخصات واقعی انجام شود. برای مثال، هنگام مقایسه یک کنتاکتور XKOREN با محصول برند دیگری بهتر است موارد زیر بررسی شود:

برای بیمتال نیز همین منطق وجود دارد. محدوده تنظیم، جریان موتور، نحوه نصب و سازگاری با کنتاکتور باید بررسی شود. بنابراین هدف از مقایسه برندها نباید اثبات مطلق «بهترین برند» باشد؛ بلکه باید مشخص شود کدام محصول برای نیاز مشخص پروژه مناسب تر است.

اشتباهات رایج هنگام خرید کنتاکتور و بیمتال

۱. انتخاب کنتاکتور فقط بر اساس آمپر

عدد آمپر به تنهایی کافی نیست و باید رده کاری و نوع بار نیز بررسی شود.

۲. انتخاب بیمتال فقط بر اساس توان موتور

جریان درج شده روی پلاک موتور باید مبنای مهم تری برای انتخاب محدوده تنظیم باشد.

۳. بی توجهی به ولتاژ بوبین

این اشتباه می تواند باعث شود کنتاکتور از نظر مدار قدرت مناسب باشد اما در مدار فرمان عملکرد صحیحی نداشته باشد.

۴. بی توجهی به سازگاری کنتاکتور و بیمتال

به خصوص در مدل هایی که بیمتال مستقیما روی کنتاکتور نصب می شود، سازگاری مکانیکی اهمیت دارد.

۵. تصور اینکه بیمتال حفاظت اتصال کوتاه را انجام می دهد

بیمتال عمدتا برای اضافه بار است و حفاظت اتصال کوتاه باید توسط تجهیز مناسب مدار تامین شود.

۶. تصور اینکه کنتاکتور از موتور محافظت می کند

کنتاکتور وظیفه اصلی قطع و وصل دارد و نباید جایگزین تجهیز حفاظتی مناسب در نظر گرفته شود.

۷. خرید بر اساس پایین ترین قیمت

قیمت باید در کنار کیفیت، مشخصات فنی و شرایط تامین بررسی شود.

چه زمانی کنتاکتور و بیمتال را با MPCB جایگزین کنیم؟

این تصمیم باید با توجه به طراحی مدار انجام شود. در یک ساختار کلاسیک، کنتاکتور و بیمتال وظایف متفاوتی دارند و به صورت مکمل کار می کنند. در ساختار دیگری ممکن است از MPCB برای حفاظت اختصاصی مدار موتور استفاده شود و کنتاکتور همچنان برای کنترل و قطع و وصل مدار در نظر گرفته شود.

بنابراین حتی اگر MPCB استفاده شود، ممکن است همچنان به کنتاکتور نیاز داشته باشیم؛ زیرا حفاظت موتور و کنترل موتور دو مفهوم متفاوت هستند.

این نکته اهمیت زیادی دارد و از یکی از اشتباهات رایج در طراحی تابلو جلوگیری می کند: تصور اینکه یک تجهیز باید تمام وظایف تجهیزات دیگر را نیز انجام دهد.

برای مطالعه بیشتر درباره ساختار MPCB می توانید به مقاله MPCB چیست؟ مراجعه کنید.

چه زمانی کنتاکتور و بیمتال انتخاب مناسبی هستند؟

ترکیب کنتاکتور و بیمتال در بسیاری از مدارهای موتور زمانی انتخاب مناسبی است که:

• موتور نیاز به قطع و وصل از طریق مدار فرمان داشته باشد.
• کنترل موتور با شستی یا PLC انجام شود.
• حفاظت اضافه بار مستقل مورد نیاز باشد.
• طراحی تابلو بر اساس ساختار کلاسیک کنتاکتور و رله اضافه بار انجام شده باشد.
• امکان انتخاب و هماهنگی مناسب میان کنتاکتور و بیمتال وجود داشته باشد.

در این شرایط، این دو تجهیز به جای اینکه رقیب یکدیگر باشند، مکمل یکدیگر هستند.

چرا خرید کنتاکتور و بیمتال از تامین کننده تخصصی اهمیت دارد؟

در تجهیزات برق صنعتی، فروش صرفا بر اساس نام محصول همیشه کافی نیست. برای انتخاب یک کنتاکتور یا بیمتال، گاهی لازم است اطلاعات موتور و مدار بررسی شود.

یک تامین کننده تخصصی می تواند قبل از فروش مواردی مانند توان موتور، جریان نامی، ولتاژ، نوع بار، روش راه اندازی و تجهیزات موجود در تابلو را بررسی کند. این موضوع مخصوصا زمانی اهمیت دارد که محصول قرار است بخشی از یک تابلو صنعتی یا پروژه اجرایی باشد.

در تجربه کارشناسان نوآوران ماشین، یکی از بهترین روش ها برای کاهش خطای خرید این است که مشتری عکس پلاک موتور یا مشخصات کامل آن را ارائه کند. با این اطلاعات می توان انتخاب کنتاکتور و بیمتال را بسیار دقیق تر انجام داد و از خرید محصولی که صرفا از نظر آمپر ظاهری مناسب است جلوگیری کرد.

جمع بندی تخصصی تفاوت کنتاکتور و بیمتال

تفاوت کنتاکتور و بیمتال در وظیفه اصلی آنهاست. کنتاکتور برای قطع و وصل و کنترل مدار قدرت استفاده می شود، در حالی که بیمتال برای تشخیص و حفاظت در برابر اضافه بار موتور کاربرد دارد. به همین دلیل در یک مدار کلاسیک موتور، این دو تجهیز معمولا در کنار یکدیگر قرار می گیرند و وظایف متفاوتی را انجام می دهند.

کنتاکتور بدون تجهیز حفاظتی مناسب، حفاظت کامل موتور را تامین نمی کند و بیمتال نیز به تنهایی جایگزین کنتاکتور برای قطع و وصل کنترل شده مدار نیست. بنابراین در بسیاری از مدارها، ترکیب این دو تجهیز یک ساختار منطقی ایجاد می کند.

از طرف دیگر، استفاده از MPCB یا کلید حرارتی می تواند در برخی طراحی ها ساختار حفاظت موتور را تغییر دهد؛ اما حتی در این شرایط نیز باید میان حفاظت، کنترل و قطع و وصل مدار تفاوت قائل شد.

در نهایت، انتخاب کنتاکتور و بیمتال باید بر اساس جریان موتور، ولتاژ، نوع بار، رده کاری، محدوده تنظیم، ولتاژ بوبین، شرایط محیطی و هماهنگی تجهیزات انجام شود. این روش بسیار مطمئن تر از انتخاب صرفا بر اساس قیمت یا نام برند است.

خرید کنتاکتور و بیمتال XKOREN و جمع بندی نهایی

چرا انتخاب صحیح کنتاکتور و بیمتال اهمیت دارد؟

در یک مدار موتور، انتخاب کنتاکتور و بیمتال باید به صورت یک مجموعه هماهنگ انجام شود. کنتاکتور باید توانایی قطع و وصل بار موتور را در شرایط کاری مورد نظر داشته باشد و بیمتال نیز باید بتواند جریان اضافه بار را در محدوده مناسب تشخیص دهد. اگر یکی از این دو تجهیز اشتباه انتخاب شود، حتی در صورتی که تجهیز دیگر مشخصات مناسبی داشته باشد، عملکرد کل مدار می تواند تحت تاثیر قرار بگیرد.

برای مثال، انتخاب بیمتالی که محدوده تنظیم آن بسیار بالاتر از جریان نامی موتور باشد، می تواند باعث شود حفاظت اضافه بار به اندازه کافی حساس نباشد. از طرف دیگر، انتخاب بیمتالی با محدوده بیش از حد پایین ممکن است باعث قطع های مکرر موتور در شرایط عادی شود. در مورد کنتاکتور نیز انتخاب صرفا بر اساس عدد آمپر می تواند مشکل ساز باشد؛ زیرا رده کاری، ولتاژ بوبین و نوع بار باید در کنار جریان بررسی شوند.

به همین دلیل در خرید تجهیزات موتور، هماهنگی میان کنتاکتور، بیمتال و سایر تجهیزات حفاظتی اهمیت بیشتری از انتخاب تصادفی یک محصول ارزان قیمت دارد.

راهنمای خرید کنتاکتور و بیمتال

اگر قصد خرید این دو تجهیز را دارید، بهتر است قبل از تماس با فروشنده یا ثبت سفارش، اطلاعات زیر را آماده کنید:

اگر این اطلاعات مشخص باشند، انتخاب محصول بسیار دقیق تر انجام می شود.

کنتاکتور و بیمتال XKOREN؛ انتخاب بر اساس نیاز واقعی

در محصولات XKOREN نیز مانند هر برند تجهیزات برق صنعتی، انتخاب مدل باید بر اساس مشخصات واقعی پروژه انجام شود. هدف از انتخاب یک برند، صرفا خرید محصول با نام مشخص نیست؛ بلکه باید محصولی انتخاب شود که از نظر فنی برای مدار مورد نظر مناسب باشد. برای کنتاکتور، جریان کاری، رده کاری، ولتاژ بوبین، تعداد کنتاکت های کمکی و شرایط استفاده اهمیت دارند. برای بیمتال، جریان نامی موتور و محدوده تنظیم مهم ترین معیارها هستند.

در صورتی که بیمتال قرار است مستقیما روی کنتاکتور نصب شود، هماهنگی مکانیکی و الکتریکی دو محصول نیز باید بررسی شود. این همان رویکردی است که در تامین تجهیزات برق صنعتی باید دنبال شود: ابتدا مشخصات فنی، سپس انتخاب مدل و در نهایت مقایسه قیمت و شرایط تامین.

آیا XKOREN برای مدارهای صنعتی مناسب است؟

پاسخ این سوال باید بر اساس مدل محصول و کاربرد پروژه داده شود، نه صرفا نام برند. تجهیزات برق صنعتی زمانی مناسب هستند که مشخصات فنی آنها با نیاز مدار مطابقت داشته باشد. در مجموعه XKOREN، محصولات مختلفی برای بخش های گوناگون تابلو برق و سیستم های صنعتی ارائه می شوند. در کنار کنتاکتور برق و بیمتال، تجهیزاتی مانند کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان، اینورتر و خازن نیز در سبد تجهیزات قرار دارند.

این موضوع برای خریدار یک مزیت مهم ایجاد می کند؛ زیرا می توان به جای انتخاب قطعات کاملا جدا از یکدیگر، ساختار کلی تجهیزات مورد نیاز تابلو را بررسی کرد.

چه زمانی بیمتال بخریم و چه زمانی MPCB؟

این سوال یکی از مهم ترین نتایج این مقاله است. اگر مدار بر اساس کنتاکتور + رله اضافه بار طراحی شده باشد و حفاظت اضافه بار موتور مورد نیاز باشد، بیمتال می تواند انتخاب مناسبی باشد. اگر هدف استفاده از یک تجهیز اختصاصی حفاظت موتور با مجموعه ای از قابلیت های حفاظتی باشد، MPCB می تواند گزینه ای برای بررسی باشد. اما در هر دو حالت باید حفاظت اتصال کوتاه، حفاظت بالادست، روش کنترل موتور و هماهنگی تجهیزات بررسی شود. پس:

• بیمتال را فقط به دلیل ارزان تر بودن انتخاب نکنید.
• MPCB را نیز صرفا به دلیل اینکه چند عملکرد را در یک تجهیز ارائه می کند، بدون بررسی مدار انتخاب نکنید.
• انتخاب حرفه ای از نیاز واقعی پروژه شروع می شود.

چرا خرید کنتاکتور و بیمتال از نوآوران ماشین؟

در تامین تجهیزات برق صنعتی، مشاوره قبل از خرید می تواند به اندازه خود محصول اهمیت داشته باشد. یک کنتاکتور یا بیمتال زمانی ارزش واقعی خود را نشان می دهد که برای کاربرد درست انتخاب شده باشد. رویکرد کارشناسان نوآوران ماشین این است که در صورت نیاز، اطلاعات موتور و مدار بررسی شود و سپس محصول متناسب پیشنهاد شود. این اطلاعات می تواند شامل توان موتور، جریان پلاک، ولتاژ، تعداد فاز، نوع کاربرد و روش راه اندازی باشد.

این رویکرد کمک می کند خریدار به جای انتخاب یک محصول صرفا بر اساس قیمت، محصولی متناسب با نیاز واقعی مدار دریافت کند. همچنین در صورت نیاز می توان تجهیزات مرتبط مانند کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان و اینورتر را نیز متناسب با ساختار کلی تابلو بررسی کرد.

جمع بندی نهایی؛ کنتاکتور بخریم یا بیمتال؟

پاسخ ساده این است که معمولا نباید این دو را رقیب یکدیگر در نظر گرفت. کنتاکتور برای قطع و وصل و کنترل مدار قدرت استفاده می شود. بیمتال برای حفاظت موتور در برابر اضافه بار مورد استفاده قرار می گیرد.

در بسیاری از مدارهای سنتی موتور، این دو تجهیز در کنار یکدیگر کار می کنند. بیمتال شرایط اضافه بار را تشخیص می دهد و در صورت عملکرد حفاظتی، با تغییر وضعیت کنتاکت خود می تواند باعث قطع کنتاکتور شود. کنتاکتور نیز با باز کردن کنتاکت های اصلی، برق موتور را قطع می کند. بنابراین مهم ترین تفاوت کنتاکتور و بیمتال در وظیفه اصلی آنهاست، نه صرفا در شکل ظاهری یا نحوه نصب.

از طرف دیگر، استفاده از MPCB یا کلید حرارتی می تواند در برخی مدارها ساختار حفاظت موتور را تغییر دهد؛ اما این موضوع به معنای حذف همیشگی کنتاکتور نیست، زیرا حفاظت و کنترل دو وظیفه متفاوت هستند.

۱۵ سوال متداول درباره تفاوت کنتاکتور و بیمتال

۱. تفاوت کنتاکتور و بیمتال چیست؟ کنتاکتور برای قطع و وصل و کنترل مدار قدرت استفاده می شود، در حالی که بیمتال برای حفاظت موتور در برابر اضافه بار کاربرد دارد. این دو در بسیاری از مدارهای موتور به صورت مکمل استفاده می شوند.

۲. آیا کنتاکتور از موتور در برابر اضافه بار محافظت می کند؟ خیر. وظیفه اصلی کنتاکتور قطع و وصل مدار است و حفاظت اضافه بار باید توسط تجهیز حفاظتی مناسب مانند بیمتال یا ساختار مناسب دیگری تامین شود.

۳. آیا بیمتال بدون کنتاکتور قابل استفاده است؟ بیمتال می تواند اضافه بار را تشخیص دهد، اما در مدارهای متداول برای قطع مدار قدرت موتور معمولا در کنار کنتاکتور یا تجهیز مناسب قطع کننده استفاده می شود.

۴. آیا برای هر موتور به کنتاکتور و بیمتال نیاز داریم؟ خیر. نوع تجهیزات به طراحی مدار، روش راه اندازی، نوع کنترل و سیستم حفاظت موتور بستگی دارد. در برخی مدارها ترکیب کنتاکتور و بیمتال و در برخی دیگر ساختارهایی مانند MPCB مورد استفاده قرار می گیرند.

۵. آیا بیمتال از موتور در برابر اتصال کوتاه محافظت می کند؟ بیمتال به طور معمول تجهیز اصلی حفاظت اتصال کوتاه نیست. حفاظت اتصال کوتاه باید توسط تجهیز مناسب دیگری در مدار تامین شود.

۶. آیا کنتاکتور و بیمتال باید از یک برند باشند؟ خیر، اما باید از نظر مشخصات فنی و در صورت نصب مستقیم، از نظر سازگاری مکانیکی و الکتریکی با یکدیگر هماهنگ باشند.

۷. آیا آمپراژ کنتاکتور و بیمتال باید یکسان باشد؟ خیر. کنتاکتور بر اساس نوع بار، رده کاری و جریان مورد نیاز انتخاب می شود و بیمتال بر اساس جریان نامی موتور و محدوده تنظیم حفاظتی انتخاب می شود.

۸. کنتاکتور AC1 و AC3 چه تفاوتی دارند؟ AC1 بیشتر برای بارهای مقاومتی و شرایط کاری با جریان راه اندازی محدود استفاده می شود، در حالی که AC3 در بسیاری از کاربردهای موتورهای قفس سنجابی مورد استفاده قرار می گیرد.

۹. برای موتور سه فاز کنتاکتور و بیمتال چگونه انتخاب می شوند؟ ابتدا جریان نامی موتور از روی پلاک بررسی می شود. سپس کنتاکتور بر اساس جریان، رده کاری و ولتاژ بوبین و بیمتال بر اساس محدوده تنظیم مناسب انتخاب می شود.

۱۰. بیمتال بهتر است یا MPCB؟ هیچ پاسخ مطلقی وجود ندارد. بیمتال برای ساختارهای کنتاکتور و رله اضافه بار مناسب است و MPCB می تواند برای حفاظت اختصاصی مدار موتور در طراحی مناسب مورد استفاده قرار گیرد.

۱۱. آیا MPCB جایگزین کنتاکتور می شود؟ خیر، لزوما نه. MPCB وظیفه حفاظتی دارد، در حالی که کنتاکتور برای قطع و وصل کنترل شده مدار استفاده می شود. در بسیاری از مدارها ممکن است هر دو تجهیز مورد نیاز باشند.

۱۲. قیمت کنتاکتور و بیمتال به چه عواملی بستگی دارد؟ برند، جریان، رده کاری، ولتاژ بوبین، محدوده تنظیم بیمتال، کیفیت ساخت، امکانات جانبی، شرایط تامین و وضعیت بازار از عوامل موثر بر قیمت هستند.

۱۳. هنگام خرید بیمتال به چه نکاتی توجه کنیم؟ جریان نامی موتور، محدوده تنظیم بیمتال، سازگاری با کنتاکتور، شرایط محیطی و مشخصات حفاظتی محصول باید بررسی شوند.

۱۴. هنگام خرید کنتاکتور به چه نکاتی توجه کنیم؟ جریان موتور، رده کاری، ولتاژ مدار قدرت، ولتاژ بوبین، تعداد پل، تعداد دفعات قطع و وصل و نوع بار از مهم ترین معیارها هستند.

۱۵. کنتاکتور و بیمتال XKOREN را از کجا بررسی کنیم؟ می توانید مشخصات و محصولات موجود XKOREN را در دسته های کنتاکتور برق و بیمتال سایت بررسی کنید و برای انتخاب دقیق تر، مشخصات موتور و شرایط مدار را در اختیار کارشناسان فروش قرار دهید.
