تفاوت فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل در تعداد پل های قابل قطع، نحوه جداسازی هادی های مدار و کاربرد هر کلید در سیستم های برق تک فاز و سه فاز است. فیوز مینیاتوری تک پل معمولاً برای قطع یک هادی فاز در مدارهای تک فاز استفاده می شود؛ مدل دو پل امکان قطع هم زمان دو هادی را فراهم می کند؛ مدل سه پل برای قطع سه فاز کاربرد دارد و مدل چهار پل می تواند در طراحی مناسب، سه فاز و نول را به صورت هماهنگ قطع کند.
با این حال، انتخاب کلید مناسب تنها به تعداد پل ها وابسته نیست و عواملی مانند جریان نامی، قدرت قطع اتصال کوتاه، منحنی عملکرد، نوع بار و شرایط نصب نیز باید بررسی شوند.
اگر برای ساختمان، کارگاه، تابلو برق صنعتی یا ماشین آلات برقی قصد خرید کلید مینیاتوری دارید، شناخت تفاوت این چهار مدل به شما کمک می کند تجهیز متناسب با ساختار مدار را انتخاب کنید. انتخاب نادرست ممکن است باعث قطع ناخواسته برق، حفاظت ناکافی سیم کشی، افزایش هزینه های اجرا یا ایجاد مشکل در جداسازی ایمن مدار شود. به همین دلیل، در این راهنما از نوآوران ماشین، علاوه بر معرفی انواع کلید مینیاتوری، معیارهای فنی انتخاب و نکات مهم خرید تجهیزات برق صنعتی را بررسی می کنیم.
در بازار تجهیزات برق، گاهی تصور می شود هرچه تعداد پل های یک کلید بیشتر باشد، قدرت حفاظتی آن نیز بالاتر است؛ در حالی که این برداشت صحیح نیست. تعداد پل مشخص می کند کلید چند مسیر را قطع می کند، اما جریان نامی، قدرت قطع و منحنی عملکرد، مشخصات مستقلی هستند که باید متناسب با مدار انتخاب شوند. بنابراین، برای تصمیم گیری اصولی باید هم ساختار شبکه و هم مشخصات فنی محصول را در نظر گرفت.
فیوز مینیاتوری چیست و چه وظیفه ای دارد؟
فیوز مینیاتوری یا Miniature Circuit Breaker که به اختصار MCB نامیده می شود، یک کلید حفاظتی برای قطع مدار در شرایط اضافه بار و اتصال کوتاه است. این تجهیز در تابلوهای برق ساختمان، مدارهای روشنایی و پریز، تابلوهای توزیع صنعتی و برخی مدارهای تغذیه تجهیزات استفاده می شود. وظیفه اصلی آن، قطع جریان در شرایطی است که جریان از محدوده مجاز عملکرد کلید فراتر می رود؛ البته حفاظت صحیح به انتخاب مشخصات متناسب با مدار و سیم کشی وابسته است.
در بسیاری از کلیدهای مینیاتوری متداول، عملکرد حفاظتی با دو سازوکار انجام می شود. بخش حرارتی برای واکنش به اضافه بار طراحی شده و در برابر عبور جریان بیش از حد مجاز در یک بازه زمانی مشخص عمل می کند. بخش مغناطیسی نیز برای قطع سریع در برابر جریان های شدید، مانند اتصال کوتاه، به کار می رود. زمان قطع و محدوده عملکرد دقیق به طراحی محصول و منحنی قطع آن بستگی دارد.
نکته مهم این است که کلید مینیاتوری با کلید محافظ جان یکسان نیست. MCB معمولاً برای حفاظت در برابر اضافه بار و اتصال کوتاه استفاده می شود، در حالی که کلید محافظ جان یا RCD جریان نشتی را تشخیص می دهد. این دو تجهیز وظایف متفاوتی دارند و در بسیاری از تأسیسات ممکن است استفاده از هر دو، متناسب با طراحی مدار و مقررات مربوط، ضروری باشد.
برای آشنایی بیشتر با ساختار و عملکرد این تجهیز، مقاله کلید مینیاتوری چیست؟ را مطالعه کنید. همچنین برای شناخت تفاوت تجهیزات حفاظتی مختلف، راهنمای تفاوت MCB، MCCB، RCCB و MPCB چیست؟ می تواند به انتخاب دقیق تر کمک کند.

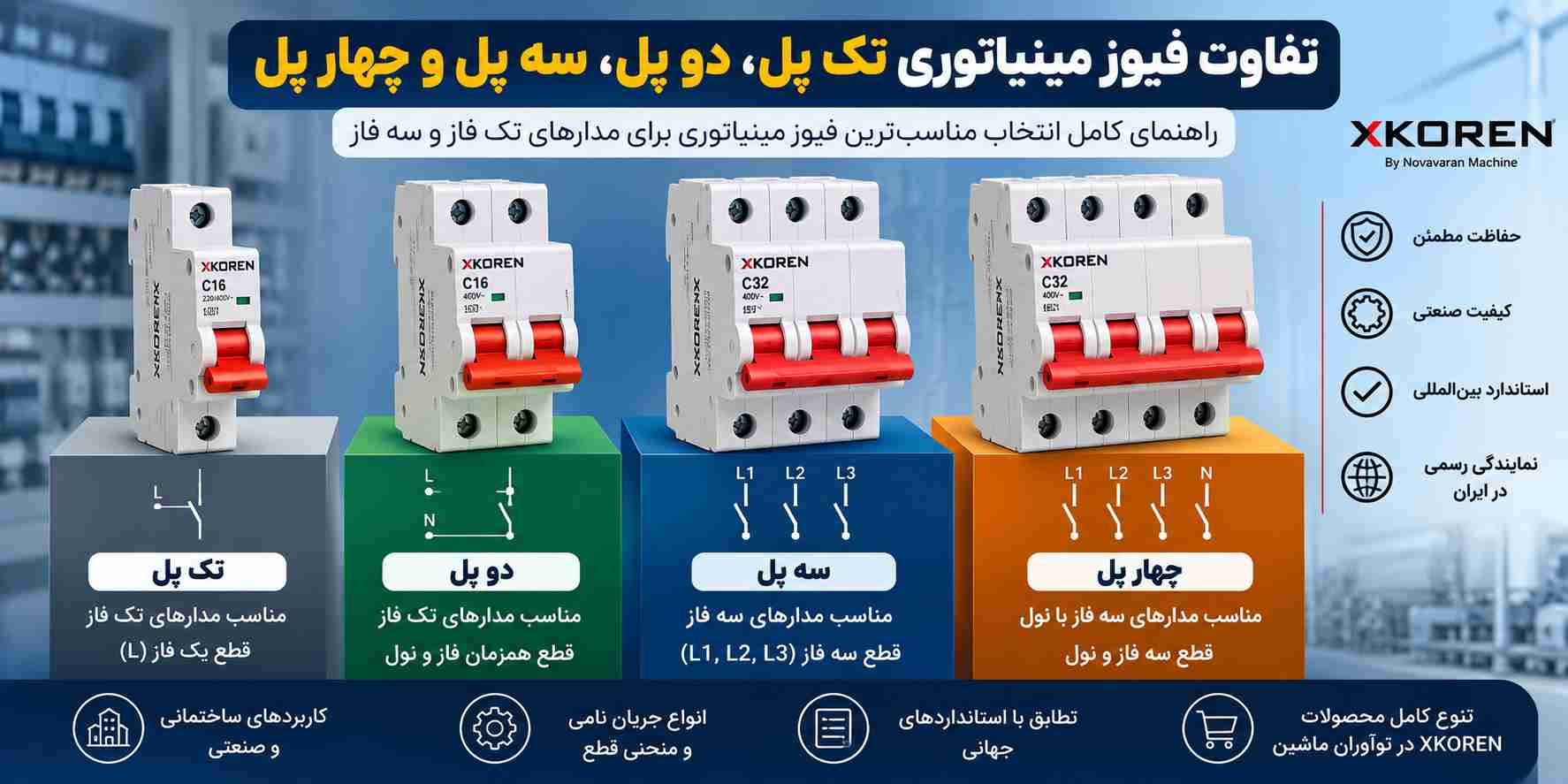

تفاوت فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل در یک نگاه
مهم ترین تفاوت این کلیدها، تعداد پل های کلیدزنی و تعداد هادی هایی است که امکان قطع آنها در یک تجهیز فراهم شده است. در کاربردهای متداول، کلید تک پل یک هادی را قطع می کند؛ مدل دو پل برای قطع دو هادی به کار می رود؛ مدل سه پل امکان قطع سه فاز را فراهم می کند و مدل چهار پل برای کاربردهایی مناسب است که قطع چهار هادی، معمولاً سه فاز و نول، مورد نیاز باشد.
| نوع کلید مینیاتوری | تعداد پل | کاربرد متداول | نکته مهم در انتخاب |
|---|---|---|---|
| فیوز مینیاتوری تک پل | ۱ | مدارهای تک فاز | معمولاً برای قطع فاز استفاده می شود |
| فیوز مینیاتوری دو پل | ۲ | مدار تک فاز با نیاز به قطع دو هادی | عملکرد هر دو پل باید بررسی شود |
| فیوز مینیاتوری سه پل | ۳ | مدارهای سه فاز | امکان قطع هم زمان سه فاز را فراهم می کند |
| فیوز مینیاتوری چهار پل | ۴ | مدارهای سه فاز همراه نول، در صورت نیاز به قطع نول | نوع عملکرد پل نول اهمیت دارد |
این جدول، کاربردهای عمومی را نشان می دهد و جایگزین نقشه برق یا مشخصات سازنده نیست. در برخی مدل ها، تمام پل ها عملکرد حفاظتی یکسانی ندارند؛ برای مثال، ممکن است پل نول برای قطع هم زمان طراحی شده باشد اما حفاظت اضافه جریان آن با پل های فاز متفاوت باشد. به همین دلیل، هنگام خرید باید اطلاعات فنی همان مدل بررسی شود.
۱. فیوز مینیاتوری تک پل چیست؟
فیوز مینیاتوری تک پل دارای یک پل کلیدزنی است و معمولاً در مدارهای تک فاز برای قطع هادی فاز استفاده می شود. این مدل به دلیل ساختار ساده، اشغال فضای کمتر در تابلو و کاربرد گسترده در مدارهای توزیع، یکی از گزینه های متداول در تأسیسات برق ساختمان و برخی مدارهای عمومی صنعتی است.
در یک مدار تک فاز معمولی، جریان از طریق هادی فاز به مصرف کننده می رسد و از مسیر نول بازمی گردد. در بسیاری از طراحی های متداول، کلید حفاظتی تک پل روی فاز قرار می گیرد تا هنگام قطع مدار، هادی فاز از مصرف کننده جدا شود. اگر کلید به اشتباه روی نول نصب شود، ممکن است مدار ظاهراً خاموش باشد اما بخش هایی از آن همچنان نسبت به زمین در ولتاژ خطرناک باقی بمانند.
کاربردهای فیوز مینیاتوری تک پل
این نوع کلید در مدارهای روشنایی، برخی مدارهای پریز، تجهیزات تک فاز و بخش هایی از تابلوهای توزیع کاربرد دارد. با این حال، انتخاب آن باید با جریان مصرف کننده، ظرفیت مجاز سیم کشی و شرایط نصب هماهنگ باشد. تک پل بودن کلید به معنای مناسب بودن آن برای تمام مدارهای تک فاز نیست؛ زیرا در برخی شرایط، قطع هم زمان دو هادی ضرورت دارد.
مزایای کلید مینیاتوری تک پل
مهم ترین مزیت مدل تک پل، اشغال فضای کمتر در تابلو و امکان سازمان دهی اقتصادی مدارهای متعدد است. در تابلوهایی که هر مدار تک فاز به صورت مستقل حفاظت می شود، این ویژگی می تواند به مدیریت بهتر فضای نصب کمک کند. با این حال، قیمت کمتر یا ابعاد کوچک تر نباید تنها معیار انتخاب باشد؛ نیازهای حفاظتی و الزامات جداسازی مدار در اولویت قرار دارند.
هنگام خرید فیوز مینیاتوری تک پل، مشخصاتی مانند جریان نامی، منحنی قطع، قدرت قطع اتصال کوتاه و ولتاژ کاری را بررسی کنید. انتخاب کلیدی که از نظر تعداد پل مناسب است اما قدرت قطع کافی ندارد، ممکن است حفاظت مورد انتظار را فراهم نکند.
۲. فیوز مینیاتوری دو پل چیست؟
فیوز مینیاتوری دو پل دارای دو مسیر کلیدزنی مرتبط است و امکان قطع دو هادی را فراهم می کند. یکی از کاربردهای متداول این مدل، قطع هم زمان فاز و نول در مدار تک فاز است؛ البته نوع محصول و نحوه عملکرد هر پل باید با توجه به مشخصات سازنده و طراحی مدار بررسی شود.
تفاوت کلید دو پل با استفاده از دو کلید تک پل مستقل فقط به ظاهر یا تعداد اهرم ها محدود نمی شود. در یک کلید دو پل مناسب، سازوکار قطع به گونه ای طراحی شده است که دو پل طبق مشخصات محصول با هم عمل کنند. این موضوع در کاربردهایی که قطع هماهنگ دو هادی اهمیت دارد، می تواند به جداسازی مناسب تر مدار کمک کند.
کاربردهای فیوز مینیاتوری دو پل
- مدارهای تک فاز با نیاز به قطع هم زمان دو هادی
- برخی ورودی های تک فاز تجهیزات و تابلوها
- کاربردهایی که در طراحی آنها جداسازی دو هادی پیش بینی شده است
- مدارهای مشخصی که دستورالعمل سازنده، قطع هماهنگ دو هادی را لازم می داند
آیا کلید مینیاتوری دو پل برای تمام مدارهای تک فاز بهتر است؟
خیر. در برخی مدارهای تک فاز، کلید تک پل مطابق طراحی و مقررات مربوط کافی است؛ در برخی کاربردها نیز قطع هم زمان فاز و نول ضرورت دارد. انتخاب مدل دو پل باید بر اساس نوع سیستم توزیع، ساختار مدار و الزامات حفاظتی انجام شود، نه صرفاً بر اساس تصور اینکه تعداد پل بیشتر همیشه ایمنی بیشتری ایجاد می کند.
همچنین باید مشخص شود که هر دو پل دارای حفاظت اضافه جریان هستند یا یکی از پل ها برای عملکردی مانند قطع نول طراحی شده است. این تفاوت از روی ظاهر کلید همیشه قابل تشخیص نیست و باید در اطلاعات فنی محصول بررسی شود.
نکته ایمنی: در مدارهای دارای نول مشترک یا چند منبع تغذیه، نحوه قطع هادی ها باید بر اساس طراحی مهندسی بررسی شود. قطع نادرست نول یا استفاده از کلید نامتناسب با ساختار شبکه می تواند شرایط خطرناکی ایجاد کند؛ بنابراین، انتخاب و نصب باید توسط فرد دارای صلاحیت انجام شود.
۳. فیوز مینیاتوری سه پل چیست و چه کاربردی دارد؟
فیوز مینیاتوری سه پل برای مدارهایی طراحی شده است که به قطع سه هادی نیاز دارند و کاربرد متداول آن در شبکه های سه فاز است. این کلید در تابلوهای برق صنعتی، مدارهای تغذیه برخی الکتروموتورها، تجهیزات سه فاز و تابلوهای توزیع مورد استفاده قرار می گیرد. عملکرد آن به گونه ای است که سه پل کلید مطابق طراحی مکانیکی محصول، به صورت هماهنگ عمل می کنند و امکان قطع سه فاز را فراهم می سازند.
در یک شبکه سه فاز، سه هادی فاز برای انتقال انرژی به مصرف کننده به کار می روند. اگر اضافه بار یا اتصال کوتاه رخ دهد، کلید حفاظتی باید مطابق مشخصات خود مدار را قطع کند. انتخاب صحیح کلید سه پل مستلزم بررسی جریان نامی، قدرت قطع، منحنی عملکرد، جریان راه اندازی مصرف کننده و شرایط اتصال کوتاه در محل نصب است. بنابراین، صرف سه فاز بودن دستگاه برای انتخاب یک مدل مشخص کافی نیست.
کاربردهای فیوز مینیاتوری سه پل
- مدارهای سه فاز در تابلوهای برق صنعتی
- برخی مدارهای تغذیه الکتروموتورهای سه فاز
- تجهیزات تولیدی و ماشین آلات دارای ورودی سه فاز
- مدارهای توزیع سه فاز که به قطع نول از طریق همان کلید نیاز ندارند
- برخی مدارهای تغذیه تجهیزات صنعتی با مشخصات حفاظتی سازگار
آیا فیوز مینیاتوری سه پل برای تمام موتورهای صنعتی مناسب است؟
خیر. در انتخاب کلید برای موتور باید جریان نامی موتور، جریان راه اندازی، روش راه اندازی، نوع بار، زمان شتاب گیری و هماهنگی با تجهیزات حفاظتی دیگر بررسی شود. در بعضی مدارها، کلید مینیاتوری با منحنی مناسب برای حفاظت مدار و سیم کشی استفاده می شود؛ اما برای حفاظت کامل موتور در برابر اضافه بار، ممکن است به رله اضافه بار یا کلید محافظ موتور نیز نیاز باشد.
برای انتخاب تجهیزات حفاظتی موتور، مقاله انتخاب فیوز مینیاتوری برای موتور و راهنمای تفاوت فیوز مینیاتوری تیپ B، C و D می توانند اطلاعات تکمیلی مفیدی ارائه دهند.
۴. فیوز مینیاتوری چهار پل چیست و چه زمانی باید از آن استفاده کرد؟
فیوز مینیاتوری چهار پل دارای چهار مسیر کلیدزنی است و در کاربرد متداول خود برای قطع سه فاز به همراه نول استفاده می شود. تفاوت اصلی این مدل با کلید سه پل، وجود یک پل اضافی است که امکان قطع هادی چهارم را در شرایط مناسب فراهم می کند. این ویژگی در برخی تابلوهای توزیع سه فاز و چهار سیمه اهمیت دارد؛ به ویژه زمانی که طراحی مدار و الزامات ایمنی، قطع هم زمان هادی های فاز و نول را لازم بدانند.
در بسیاری از تأسیسات صنعتی، تجهیزات مختلفی از شبکه سه فاز تغذیه می شوند و ممکن است در کنار بارهای سه فاز، مصرف کننده های تک فاز نیز وجود داشته باشند. در چنین شرایطی، انتخاب کلید ورودی تابلو باید بر اساس ساختار شبکه، توزیع بار، نوع سیستم زمین و نیاز به قطع نول انجام شود. استفاده از کلید چهار پل بدون بررسی این موارد، لزوماً انتخاب بهتری نسبت به مدل سه پل نیست.
کاربردهای فیوز مینیاتوری چهار پل
- برخی ورودی های تابلوهای توزیع سه فاز و چهار سیمه
- مدارهای سه فاز همراه نول که قطع نول در آنها لازم است
- برخی تجهیزات دارای بارهای تک فاز و سه فاز
- مدارهایی که طراحی مهندسی آنها قطع هماهنگ چهار هادی را پیش بینی کرده است
آیا نول در تمام مدارهای سه فاز باید قطع شود؟
خیر. ضرورت قطع نول به نوع شبکه، سیستم زمین، مقررات مربوط و طراحی مدار بستگی دارد. وجود هادی نول به تنهایی به این معنا نیست که استفاده از کلید چهار پل در تمام شرایط الزامی است. در برخی کاربردها، مدل سه پل مناسب است و در برخی دیگر باید از تجهیزی استفاده شود که قطع نول را نیز طبق الزامات مربوط انجام دهد.
هنگام انتخاب کلید چهار پل، به نحوه عملکرد پل نول، وجود یا نبود حفاظت اضافه جریان در آن، هماهنگی مکانیکی پل ها و دستورالعمل سازنده توجه کنید. در برخی مدل ها، پل نول ممکن است عملکرد متفاوتی از پل های فاز داشته باشد. همچنین در سیستم هایی که قطع نول مجاز یا ضروری است، توالی قطع و وصل نول می تواند اهمیت داشته باشد؛ به همین دلیل، انتخاب محصول باید با نقشه و طراحی حفاظتی هماهنگ شود.
مقایسه تخصصی فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل
برای انتخاب مناسب، تنها بررسی تعداد پل ها کافی نیست. باید کاربرد مدار، نیاز به قطع هادی ها، مشخصات حفاظتی و فضای نصب را هم زمان در نظر گرفت. جدول زیر مهم ترین تفاوت های این چهار مدل را خلاصه می کند.
| معیار مقایسه | تک پل | دو پل | سه پل | چهار پل |
|---|---|---|---|---|
| تعداد پل های کلیدزنی | ۱ | ۲ | ۳ | ۴ |
| کاربرد متداول | مدار تک فاز | مدار تک فاز با نیاز به قطع دو هادی | مدار سه فاز | مدار سه فاز همراه نول، در صورت نیاز |
| امکان قطع سه فاز | خیر | خیر | بله | بله |
| امکان قطع نول با همان کلید | خیر | بسته به طراحی، بله | معمولاً خیر | بله، در مدل مناسب |
| فضای مورد نیاز در تابلو | معمولاً کمتر | معمولاً بیشتر از تک پل | معمولاً بیشتر از دو پل | معمولاً بیشتر از سه پل |
| معیار مهم خرید | جریان نامی و قدرت قطع | عملکرد دو پل و نیاز مدار | مشخصات شبکه سه فاز | عملکرد پل نول و الزامات شبکه |
| مناسب بودن برای همه مدارهای همان نوع | خیر | خیر | خیر | خیر |
ابعاد دقیق کلید و فضای مورد نیاز آن در تابلو به سری محصول و سازنده بستگی دارد. برای طراحی تابلو، ابعاد واقعی و تعداد ماژول های اشغال شده را از کاتالوگ همان محصول بررسی کنید.
برای مدار تک فاز، فیوز مینیاتوری تک پل بهتر است یا دو پل؟
پاسخ به نیاز مدار بستگی دارد. اگر طراحی مدار و مقررات مربوط، قطع یک هادی فاز را کافی بدانند، کلید تک پل می تواند انتخاب مناسبی باشد. اگر قطع هم زمان فاز و نول لازم باشد، باید از کلید دو پل سازگار با آن کاربرد استفاده شود. در تصمیم گیری، به موارد زیر توجه کنید:
- آیا مدار به قطع هم زمان فاز و نول نیاز دارد؟
- آیا کلید انتخابی برای نوع شبکه و ولتاژ کاری مناسب است؟
- آیا حفاظت اضافه جریان و قدرت قطع کلید با مدار هماهنگ است؟
- آیا هادی نول مشترک یا منبع تغذیه دیگری وجود دارد که بر نحوه قطع مدار اثر بگذارد؟
- آیا مقررات اجرایی یا دستورالعمل سازنده، استفاده از نوع خاصی از کلید را الزامی می کند؟
نباید تنها به دلیل تعداد پل بیشتر، کلید دو پل را برای تمام مدارهای تک فاز انتخاب کرد. هدف، استفاده از کلیدی است که نیاز حفاظتی و الزامات جداسازی مدار را به درستی برآورده کند.
برای مدار سه فاز، کلید مینیاتوری سه پل بهتر است یا چهار پل؟
در مدارهای سه فاز، مدل سه پل معمولاً برای قطع سه فاز استفاده می شود. مدل چهار پل زمانی مطرح می شود که قطع هادی چهارم، معمولاً نول، نیز مطابق طراحی مدار لازم باشد. بنابراین، معیار انتخاب باید ساختار واقعی شبکه و نیاز به قطع نول باشد.
اگر مدار سه فاز بدون نول طراحی شده باشد، مدل سه پل می تواند گزینه متناسبی باشد؛ البته مشروط به اینکه مشخصات حفاظتی کلید با بار و جریان اتصال کوتاه سازگار باشد. در مدار سه فاز و چهار سیمه، باید بررسی شود که آیا قطع نول توسط همان کلید لازم است و محصول انتخابی برای این نوع کاربرد مناسب است یا خیر.
برای تابلوهای صنعتی، تصمیم گیری درباره کلید ورودی باید با بررسی نقشه تک خطی، سیستم زمین، جریان نامی، قدرت قطع و هماهنگی با سایر تجهیزات حفاظتی انجام شود. این موضوع به ویژه در تابلوهایی که چند نوع بار و چند مدار فرعی دارند اهمیت بیشتری پیدا می کند.
چگونه آمپر مناسب فیوز مینیاتوری را انتخاب کنیم؟
پس از تعیین تعداد پل، باید جریان نامی کلید را انتخاب کنید. جریان نامی نشان می دهد کلید برای چه سطحی از جریان طراحی شده است؛ اما این عدد به تنهایی معیار کافی برای انتخاب نیست. ظرفیت مجاز هادی، شرایط نصب، جریان بار، دمای محیط و الزامات حفاظتی نیز باید در نظر گرفته شوند.
در طراحی متداول حفاظت اضافه بار، هماهنگی جریان بار، جریان نامی کلید و ظرفیت مجاز جریان هادی اهمیت دارد. به طور کلی، جریان نامی کلید باید متناسب با جریان طراحی مدار و ظرفیت مجاز سیم یا کابل انتخاب شود و شرایط عملکرد آن نیز با الزامات استاندارد سازگار باشد.
برای مثال، اگر کلید با جریان نامی بالاتر از ظرفیت مجاز سیم کشی انتخاب شود، ممکن است هادی پیش از عملکرد کلید در معرض اضافه بار خطرناک قرار گیرد. در مقابل، انتخاب کلید نامتناسب با بار یا جریان راه اندازی می تواند باعث قطع های ناخواسته شود.
هنگام انتخاب جریان نامی، این عوامل را بررسی کنید:
۱. جریان کاری مصرف کننده و شرایط بارگذاری آن
۲. سطح مقطع و ظرفیت مجاز جریان سیم یا کابل
۳. روش نصب، دمای محیط و شرایط تجمیع کابل ها
۴. جریان اتصال کوتاه احتمالی در محل نصب
۵. جریان راه اندازی و ویژگی های بار، به ویژه در موتور و تجهیزات دارای جریان هجومی
۶. هماهنگی با تجهیزات حفاظتی بالادست و پایین دست
برای مطالعه جزئیات بیشتر، مقاله چگونه آمپر مناسب کلید مینیاتوری را انتخاب کنیم؟ را ببینید. اگر قصد خرید برای تابلو برق دارید، راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق نیز می تواند به تکمیل فرایند انتخاب کمک کند.
قدرت قطع فیوز مینیاتوری چیست و چرا اهمیت دارد؟
قدرت قطع اتصال کوتاه یکی از مهم ترین مشخصات فنی کلید مینیاتوری است. این مشخصه نشان می دهد کلید تحت شرایط آزمون استاندارد، برای قطع چه سطحی از جریان اتصال کوتاه نامی طراحی شده است. در بسیاری از محصولات، این مقدار با واحد کیلوآمپر نمایش داده می شود و ممکن است با نمادهایی مانند Icn مشخص شود.
قدرت قطع مورد نیاز باید با جریان اتصال کوتاه احتمالی در محل نصب و الزامات استاندارد مطابقت داشته باشد. اگر قدرت قطع کلید کمتر از مقدار مورد نیاز سیستم باشد، ممکن است کلید در شرایط اتصال کوتاه شدید نتواند به شکل ایمن عمل کند.
نکته مهم این است که قدرت قطع را نباید با جریان نامی اشتباه گرفت. جریان نامی به سطح جریان کاری کلید مربوط است، در حالی که قدرت قطع به توانایی آن در قطع جریان خطا تحت شرایط مشخص اشاره دارد. دو کلید با جریان نامی یکسان می توانند قدرت قطع متفاوتی داشته باشند.
هنگام خرید، به اطلاعات درج شده روی بدنه، کاتالوگ و مستندات سازنده توجه کنید. برای انتخاب کلید در تابلوهای صنعتی، به ویژه در نقاطی که جریان اتصال کوتاه احتمالی بالاست، ارزیابی مهندسی مدار اهمیت ویژه ای دارد.
تفاوت تیپ B، C و D با تعداد پل فیوز مینیاتوری چیست؟
یکی از ابهام های متداول خریداران این است که آیا تیپ B، C و D به تعداد پل های کلید مربوط می شود یا خیر. پاسخ منفی است. تعداد پل و منحنی قطع دو ویژگی متفاوت هستند.
تعداد پل مشخص می کند چند مسیر کلیدزنی در کلید وجود دارد؛ در حالی که منحنی قطع، رفتار بخش مغناطیسی کلید در برابر جریان های چندبرابری را مشخص می کند. بنابراین، ممکن است کلید تک پل یا سه پل با منحنی های عملکرد متفاوت تولید شود؛ البته گزینه های موجود به سری محصول و مشخصات سازنده بستگی دارند.
| ویژگی | تعداد پل | منحنی قطع |
|---|---|---|
| چه چیزی را مشخص می کند؟ | تعداد مسیرهای کلیدزنی | رفتار عملکرد در برابر جریان های خطا و هجومی |
| نمونه ها | تک پل، دو پل، سه پل، چهار پل | B، C، D |
| معیار انتخاب | ساختار شبکه و نیاز به قطع هادی ها | ویژگی بار و شرایط مدار |
| آیا جایگزین یکدیگرند؟ | خیر | خیر |
منحنی B در برخی مدارهای دارای جریان هجومی پایین، منحنی C در بسیاری از کاربردهای عمومی و منحنی D در برخی بارهای دارای جریان هجومی بالا استفاده می شود. انتخاب نهایی باید با مشخصات تجهیز، شرایط جریان خطا و زمان قطع مورد نیاز هماهنگ باشد.
برای آشنایی دقیق تر با این موضوع، مقاله تفاوت فیوز مینیاتوری تیپ B، C و D و جدول انتخاب برای موتور و روشنایی را مطالعه کنید.
تفاوت فیوز مینیاتوری با کلید محافظ جان و کلید اتوماتیک چیست؟
برای انتخاب تجهیزات حفاظتی، باید وظیفه هر محصول را به درستی بشناسید. فیوز مینیاتوری معمولاً برای حفاظت در برابر اضافه بار و اتصال کوتاه در مدارهای متناسب با مشخصات خود استفاده می شود. کلید محافظ جان برای تشخیص جریان نشتی طراحی شده است و کلید اتوماتیک یا MCCB معمولاً در کاربردهایی با نیازهای متفاوت از نظر جریان، تنظیمات حفاظتی یا ظرفیت قطع مورد استفاده قرار می گیرد.
| تجهیز | وظیفه اصلی | نکته انتخاب |
|---|---|---|
| MCB یا فیوز مینیاتوری | حفاظت در برابر اضافه بار و اتصال کوتاه در محدوده مشخصات محصول | جریان نامی، منحنی قطع و قدرت قطع |
| RCCB یا محافظ جان | تشخیص جریان نشتی | حساسیت نشتی، تعداد پل و مشخصات شبکه |
| MCCB یا کلید اتوماتیک کمپکت | حفاظت مدار با مشخصات و ظرفیت های متناسب با مدل | جریان، قدرت قطع و تنظیمات حفاظتی |
| MPCB یا کلید محافظ موتور | حفاظت موتور در محدوده عملکرد طراحی شده | جریان موتور، شرایط راه اندازی و هماهنگی حفاظتی |
این تجهیزات همیشه جایگزین مستقیم یکدیگر نیستند. انتخاب آنها باید با توجه به نوع بار، ساختار شبکه و الزامات حفاظتی انجام شود. برای بررسی بیشتر، مقاله انواع تجهیزات حفاظتی تابلو برق صنعتی و راهنمای تجهیزات مورد نیاز تابلو برق صنعتی را مطالعه کنید.
هنگام خرید فیوز مینیاتوری به چه مشخصاتی توجه کنیم؟
اگر قصد خرید فیوز مینیاتوری برای ساختمان یا پروژه صنعتی را دارید، پیش از ثبت سفارش مشخصات کلید را با نیاز مدار تطبیق دهید. توجه به جزئیات فنی باعث می شود انتخاب شما بر اساس عملکرد واقعی محصول انجام شود، نه فقط قیمت یا ظاهر آن.
مشخصات اصلی برای بررسی پیش از خرید
- تعداد پل: تک پل، دو پل، سه پل یا چهار پل بر اساس ساختار مدار
- جریان نامی: متناسب با بار و ظرفیت مجاز هادی
- قدرت قطع: متناسب با جریان اتصال کوتاه احتمالی
- منحنی قطع: هماهنگ با ویژگی های بار و جریان هجومی
- ولتاژ کاری: سازگار با سیستم برق مورد استفاده
- استاندارد محصول: مطابق کاربرد و الزامات پروژه
- شرایط نصب: سازگاری با تابلو، دمای محیط و مشخصات اتصال
- مستندات سازنده: کاتالوگ و اطلاعات فنی معتبر برای همان مدل
در خرید تجهیزات برق صنعتی، مشخصات دقیق محصول و امکان بررسی مستندات فنی اهمیت زیادی دارد. اگر برای انتخاب میان چند مدل مردد هستید، بهتر است ابتدا اطلاعات بار، جریان مورد نیاز و نوع شبکه را مشخص کنید و سپس گزینه های موجود را مقایسه کنید.
قیمت فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل به چه عواملی بستگی دارد؟
قیمت کلید مینیاتوری به عواملی مانند تعداد پل، جریان نامی، قدرت قطع، منحنی عملکرد، سری محصول، برند و مشخصات فنی وابسته است. از آنجا که مدل های مختلف برای کاربردهای متفاوت طراحی می شوند، مقایسه قیمت تنها بر اساس تعداد پل یا ظاهر محصول نمی تواند معیار کاملی برای خرید باشد.
برای مقایسه صحیح، بهتر است محصولات را با مشخصات یکسان بررسی کنید. برای مثال، دو کلید سه پل با جریان نامی مشابه ممکن است از نظر قدرت قطع، استاندارد، منحنی عملکرد یا سایر مشخصات تفاوت داشته باشند. در چنین شرایطی، قیمت پایین تر لزوماً به معنای انتخاب اقتصادی تر نیست.
قیمت روز تجهیزات ممکن است با توجه به شرایط بازار و موجودی تغییر کند؛ بنابراین، برای دریافت اطلاعات دقیق باید مشخصات مورد نیاز خود را تعیین کرده و قیمت محصول متناسب با همان مشخصات را استعلام کنید.
برای بررسی عوامل مؤثر بر قیمت و نکات خرید، مقاله قیمت فیوز مینیاتوری در بازار ایران؛ عوامل مؤثر و راهنمای خرید را مطالعه کنید. همچنین صفحه دسته بندی فیوز مینیاتوری نوآوران ماشین نقطه شروع مناسبی برای مشاهده محصولات مرتبط است.
چرا انتخاب برند معتبر در خرید فیوز مینیاتوری اهمیت دارد؟
انتخاب برند باید بر اساس مشخصات فنی، انطباق با استانداردهای مربوط، کیفیت ساخت، مستندات محصول و تناسب آن با نیاز پروژه انجام شود. نام برند به تنهایی تضمین نمی کند که هر مدل برای تمام کاربردها مناسب باشد؛ حتی محصولات یک سازنده نیز ممکن است در سری های مختلف مشخصات متفاوتی داشته باشند.
در زمان خرید، به اصالت محصول، اطلاعات درج شده روی بدنه، مشخصات کاتالوگ، شرایط ضمانت و امکان دریافت راهنمایی فنی توجه کنید. در پروژه های صنعتی، هماهنگی مشخصات کلید با سایر تجهیزات تابلو و قابلیت تهیه مدل مناسب نیز می تواند در تصمیم خرید مؤثر باشد.
برای مقایسه برندها و آشنایی با معیارهای انتخاب، مقاله بهترین فیوز مینیاتوری در بازار ایران؛ مقایسه برندها و راهنمای انتخاب و مطلب تفاوت فیوز مینیاتوری اشنایدر، زیمنس، LS و XKOREN را ببینید.
چرا خرید فیوز مینیاتوری از نوآوران ماشین را بررسی کنیم؟
در خرید تجهیزات برق صنعتی، دسترسی به اطلاعات فنی روشن و امکان انتخاب محصول متناسب با پروژه، به اندازه قیمت اهمیت دارد. خریدار باید بتواند مشخصات محصول را با نیاز مدار مقایسه کند و در صورت وجود ابهام، پیش از سفارش درباره تعداد پل، جریان نامی، قدرت قطع و منحنی عملکرد اطلاعات لازم را دریافت کند.
نوآوران ماشین در زمینه عرضه تجهیزات برق صنعتی فعالیت می کند و محصولات برند XKOREN ترکیه را در سبد تجهیزات خود معرفی می کند. هنگام انتخاب فیوز مینیاتوری، پیشنهاد می شود ابتدا نوع مدار و مشخصات حفاظتی مورد نیاز را تعیین کنید و سپس مدل های موجود را بر اساس اطلاعات فنی بررسی کنید.
برای مشاهده دسته بندی محصولات، وارد صفحه فیوز مینیاتوری شوید. همچنین می توانید از فروشگاه نوآوران ماشین برای بررسی سایر گروه های تجهیزات استفاده کنید یا از طریق صفحه اصلی نوآوران ماشین به بخش های مختلف سایت دسترسی داشته باشید.
جمع بندی: کدام فیوز مینیاتوری برای مدار شما مناسب است؟
انتخاب میان فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل باید بر اساس ساختار مدار و نیاز به قطع هادی ها انجام شود. مدل تک پل در بسیاری از مدارهای تک فاز، مدل دو پل در مدارهای نیازمند قطع دو هادی، مدل سه پل در مدارهای سه فاز و مدل چهار پل در کاربردهای نیازمند قطع چهار هادی به کار می رود. با این حال، تعداد پل فقط یکی از معیارهای انتخاب است و جریان نامی، قدرت قطع، منحنی عملکرد، ظرفیت سیم کشی و شرایط نصب نیز باید بررسی شوند.
برای خرید مطمئن، ابتدا مشخصات مدار را تعیین کنید و سپس محصولات را بر اساس اطلاعات فنی معتبر مقایسه کنید. انتخاب صحیح می تواند از هزینه های ناشی از خرید نامتناسب، قطع های ناخواسته و حفاظت ناکافی جلوگیری کند. اگر برای انتخاب مدل مناسب به اطلاعات بیشتری نیاز دارید، مطالعه مقالات مرتبط و بررسی دسته بندی محصولات می تواند مسیر تصمیم گیری را روشن تر کند.
نوآوران ماشین به عنوان عرضه کننده تجهیزات برق صنعتی، محصولات برند XKOREN ترکیه را در کنار سایر تجهیزات مورد نیاز پروژه های صنعتی ارائه می کند. برای بررسی گزینه های موجود و انتخاب متناسب با نیاز مدار، به دسته محصولات فیوز مینیاتوری، فروشگاه نوآوران ماشین و صفحه اصلی نوآوران ماشین مراجعه کنید. پیش از ثبت سفارش، مشخصات فنی مدل مورد نظر و تناسب آن با مدار را بررسی کنید تا انتخاب نهایی بر مبنای نیاز واقعی پروژه انجام شود.
پرسش های متداول درباره تفاوت فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل
۱. تفاوت اصلی فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل چیست؟ تفاوت اصلی به تعداد پل های کلیدزنی و تعداد هادی هایی مربوط است که کلید برای قطع آنها طراحی شده است. مدل تک پل یک هادی، مدل دو پل دو هادی، مدل سه پل سه هادی و مدل چهار پل چهار هادی را در کاربرد مناسب قطع می کند. نوع شبکه و مشخصات فنی محصول نیز در انتخاب نهایی اهمیت دارند.
۲. فیوز مینیاتوری تک پل برای برق تک فاز مناسب است؟ بله، کلید تک پل در بسیاری از مدارهای تک فاز برای قطع هادی فاز استفاده می شود. با این حال، باید بررسی شود که طراحی مدار و مقررات مربوط، قطع یک هادی را کافی می دانند یا به قطع هم زمان دو هادی نیاز است.
۳. آیا فیوز مینیاتوری دو پل فاز و نول را قطع می کند؟ در بسیاری از کاربردهای متداول، کلید دو پل برای قطع هم زمان فاز و نول استفاده می شود. با این حال، نحوه عملکرد هر پل و وجود یا نبود حفاظت اضافه جریان باید در مشخصات همان محصول بررسی شود.
۴. آیا فیوز مینیاتوری سه پل برای برق سه فاز مناسب است؟ بله، مدل سه پل معمولاً برای مدارهای سه فاز استفاده می شود و امکان قطع هم زمان سه فاز را فراهم می کند. انتخاب آن باید بر اساس جریان نامی، قدرت قطع، منحنی عملکرد و نیازهای حفاظتی مدار انجام شود.
۵. چه زمانی باید فیوز مینیاتوری چهار پل انتخاب کنیم؟ زمانی که مدار به قطع چهار هادی نیاز داشته باشد، مدل چهار پل می تواند گزینه مناسبی باشد. کاربرد متداول آن در برخی مدارهای سه فاز همراه نول است؛ اما ضرورت قطع نول باید بر اساس ساختار شبکه، مقررات و طراحی حفاظتی تعیین شود.
۶. آیا کلید چهار پل از کلید سه پل قوی تر است؟ خیر. تعداد پل بیشتر به معنای جریان نامی یا قدرت قطع بالاتر نیست. کلید چهار پل فقط یک مسیر کلیدزنی اضافی دارد و قدرت حفاظتی آن باید از روی مشخصات فنی بررسی شود.
۷. آیا تعداد پل روی قیمت فیوز مینیاتوری اثر دارد؟ بله، تعداد پل یکی از عوامل مؤثر بر قیمت است؛ اما جریان نامی، قدرت قطع، منحنی عملکرد، برند و سری محصول نیز می توانند بر قیمت نهایی اثر بگذارند. برای مقایسه صحیح، باید مشخصات فنی محصولات را در شرایط یکسان بررسی کرد.
۸. تفاوت تعداد پل با تیپ B، C و D چیست؟ تعداد پل به تعداد مسیرهای کلیدزنی مربوط است، اما تیپ B، C و D منحنی عملکرد کلید در برابر جریان های چندبرابری را مشخص می کند. این دو ویژگی مستقل هستند و باید بر اساس نیاز مدار جداگانه انتخاب شوند.
۹. آیا فیوز مینیاتوری برای حفاظت کامل موتور کافی است؟ این موضوع به مشخصات موتور و طراحی مدار بستگی دارد. کلید مینیاتوری مناسب می تواند در برخی کاربردها برای حفاظت مدار و سیم کشی استفاده شود، اما حفاظت موتور در برابر اضافه بار ممکن است به تجهیزات مکمل نیاز داشته باشد.
۱۰. چگونه فیوز مینیاتوری مناسب تابلو برق صنعتی را انتخاب کنیم؟ ابتدا نوع شبکه، تعداد فازها، نیاز به قطع نول و جریان بار را مشخص کنید. سپس جریان نامی، قدرت قطع، منحنی عملکرد، استاندارد محصول، شرایط نصب و هماهنگی با سایر تجهیزات حفاظتی را بررسی کنید. برای تابلوهای صنعتی، انتخاب نهایی باید با نقشه برق و شرایط واقعی اتصال کوتاه هماهنگ باشد.
