کلید اتوماتیک

کلید اتوماتیک یکی از مهم ترین تجهیزات حفاظتی در تابلو برق صنعتی و مدارهای قدرت است که برای حفاظت مدار و تجهیزات الکتریکی در برابر شرایط غیرعادی مانند اضافه بار و اتصال کوتاه استفاده می شود. این تجهیز علاوه بر حفاظت، امکان قطع و وصل مدار را نیز فراهم می کند و به همین دلیل در تابلوهای برق صنعتی، تابلوهای توزیع، فیدرهای قدرت، ماشین آلات و بسیاری از سیستم های الکتریکی مورد استفاده قرار می گیرد.

انتخاب کلید اتوماتیک مناسب فقط بر اساس آمپراژ انجام نمی شود. جریان نامی، ولتاژ کاری، تعداد پل، قدرت قطع، نوع بار، شرایط نصب، ساختار شبکه و قابلیت های حفاظتی کلید باید متناسب با مدار مورد نظر بررسی شوند. به همین دلیل، هنگام خرید کلید اتوماتیک بهتر است ابتدا نیاز واقعی مدار مشخص شود و سپس از میان مدل های موجود، محصولی انتخاب شود که از نظر فنی با شرایط پروژه هماهنگ باشد.

در بازار تجهیزات برق صنعتی، اصطلاح کلید اتوماتیک معمولاً برای کلیدهای کمپکت یا MCCB نیز به کار می رود. این تجهیزات در مقایسه با فیوز مینیاتوری معمولاً برای جریان های بالاتر و مدارهای قدرت و توزیع کاربرد بیشتری دارند، هرچند محدوده و قابلیت دقیق هر محصول باید از مشخصات فنی همان مدل بررسی شود.

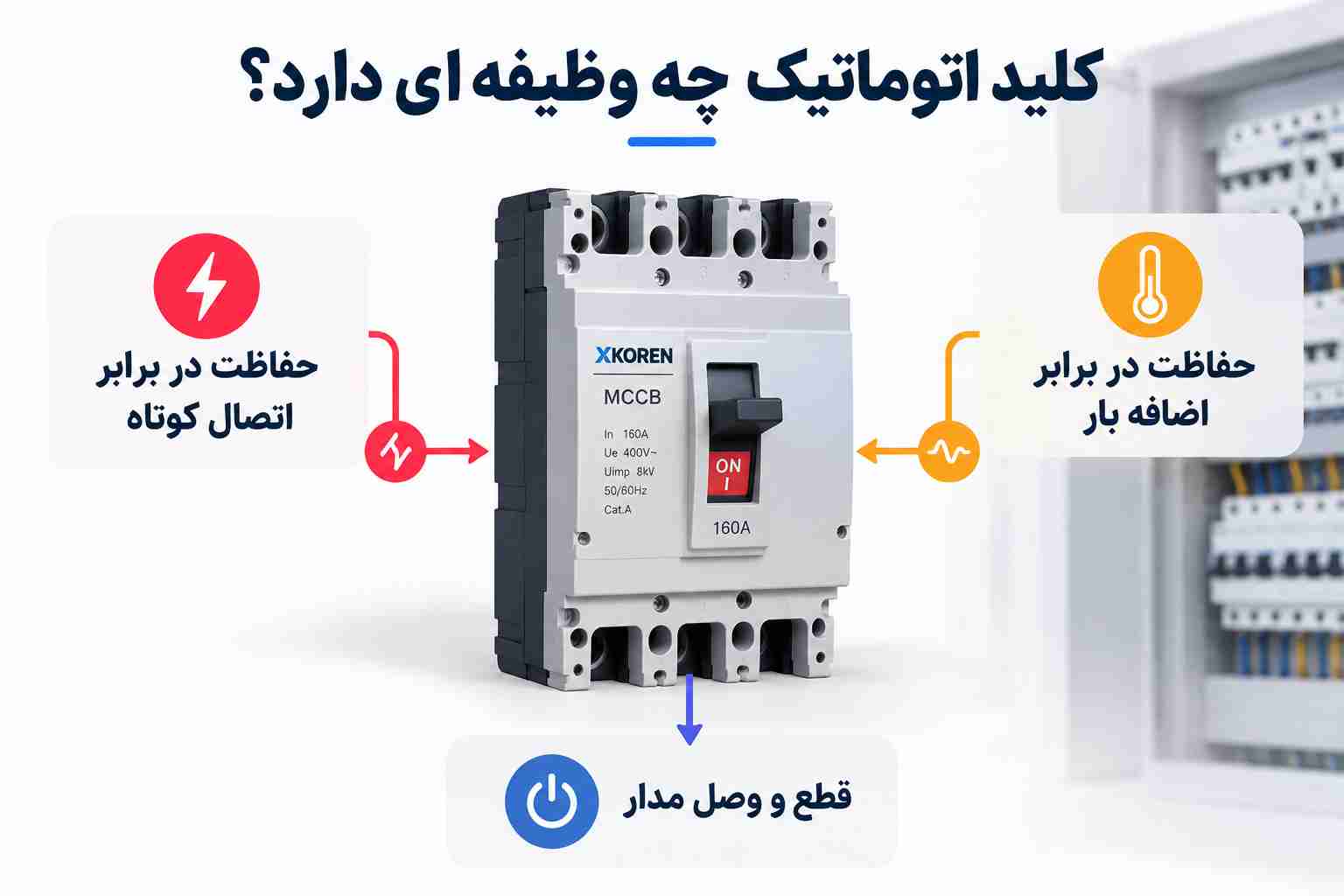

کلید اتوماتیک چه وظیفه ای دارد؟

وظیفه اصلی کلید اتوماتیک، حفاظت مدار در برابر جریان های غیرعادی و فراهم کردن امکان قطع مدار است. زمانی که جریان عبوری از مدار از محدوده مجاز خارج شود، واحد حفاظتی کلید می تواند فرمان قطع را صادر کند تا از ادامه وضعیت خطا و آسیب دیدن تجهیزات جلوگیری شود.

یکی از مهم ترین شرایطی که کلید اتوماتیک برای آن استفاده می شود اضافه بار است. اضافه بار زمانی رخ می دهد که جریان مصرفی مدار برای مدتی بیش از مقدار مجاز باشد. اگر این وضعیت ادامه پیدا کند، کابل ها و تجهیزات می توانند دچار افزایش دما شوند. انتخاب صحیح کلید اتوماتیک در کنار انتخاب صحیح کابل و سایر تجهیزات حفاظتی، به مدیریت این شرایط کمک می کند.

شرایط مهم دیگر اتصال کوتاه است. در اتصال کوتاه، جریان می تواند در مدت بسیار کوتاهی به مقدار زیادی افزایش پیدا کند. در چنین شرایطی قدرت قطع کلید اهمیت ویژه ای دارد؛ زیرا کلید باید متناسب با سطح اتصال کوتاه احتمالی مدار، توانایی قطع ایمن جریان خطا را داشته باشد.

بنابراین می توان گفت کلید اتوماتیک در یک تابلو برق فقط یک وسیله قطع و وصل ساده نیست؛ بلکه بخشی از سیستم حفاظت مدار است و انتخاب آن باید در ارتباط با سایر اجزای سیستم مانند کابل، تجهیزات حفاظتی، بار و ساختار تابلو انجام شود.

کلید اتوماتیک چگونه کار می کند؟

ساختار عملکرد کلید اتوماتیک به نوع و مدل آن بستگی دارد، اما در یک نگاه کلی، تجهیز با پایش شرایط جریان مدار می تواند در زمان تشخیص شرایط غیرعادی، مدار را قطع کند.

در شرایط عادی، جریان از کلید عبور می کند و مدار به فعالیت خود ادامه می دهد. زمانی که شرایط جریان از محدوده تعریف شده برای تجهیز خارج شود، مکانیزم حفاظتی وارد عمل می شود. نوع حفاظت و نحوه عملکرد دقیق آن به ساختار کلید و واحد حفاظتی مورد استفاده در همان مدل بستگی دارد.

در کلیدهای اتوماتیک مورد استفاده در مدارهای صنعتی، پارامترهایی مانند جریان نامی، قدرت قطع، نوع واحد حفاظتی و قابلیت تنظیم اهمیت زیادی دارند. به همین دلیل دو کلید با آمپراژ یکسان لزوماً عملکرد و کاربرد یکسانی ندارند.

برای مثال، ممکن است دو کلید اتوماتیک 100 آمپر از نظر جریان نامی مشابه باشند، اما در قدرت قطع، قابلیت تنظیم، تعداد پل یا سایر مشخصات فنی با یکدیگر تفاوت داشته باشند. بنابراین هنگام خرید کلید اتوماتیک نباید فقط عدد آمپر روی محصول را معیار انتخاب قرار داد.

کلید اتوماتیک در برابر اضافه بار و اتصال کوتاه

یکی از پرسش های رایج این است که کلید اتوماتیک دقیقاً در برابر چه خطاهایی از مدار محافظت می کند. پاسخ به این سؤال به نوع و ساختار کلید بستگی دارد، اما در بسیاری از کاربردهای رایج، حفاظت در برابر اضافه بار و اتصال کوتاه از وظایف اصلی کلیدهای اتوماتیک است.

حفاظت در برابر اضافه بار

در شرایط اضافه بار، جریان مدار برای مدتی بیشتر از مقدار مجاز می شود. اگر این وضعیت ادامه پیدا کند، افزایش دما می تواند به کابل ها و تجهیزات آسیب برساند. واحد حفاظتی کلید با توجه به مشخصات خود، شرایط جریان را تشخیص داده و در محدوده عملکرد تعریف شده، مدار را قطع می کند.

حفاظت در برابر اتصال کوتاه

اتصال کوتاه شرایط متفاوتی دارد و جریان خطا می تواند بسیار سریع افزایش پیدا کند. در این وضعیت، سرعت عملکرد و قدرت قطع کلید اتوماتیک اهمیت زیادی دارد. قدرت قطع باید با سطح اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.

به همین دلیل در پروژه های صنعتی، انتخاب کلید اتوماتیک باید با توجه به شرایط واقعی شبکه انجام شود و صرفاً انتخاب یک کلید با آمپراژ بالاتر یا قدرت قطع بیشتر، بدون بررسی نیاز مدار، روش مناسبی برای طراحی سیستم حفاظتی نیست.

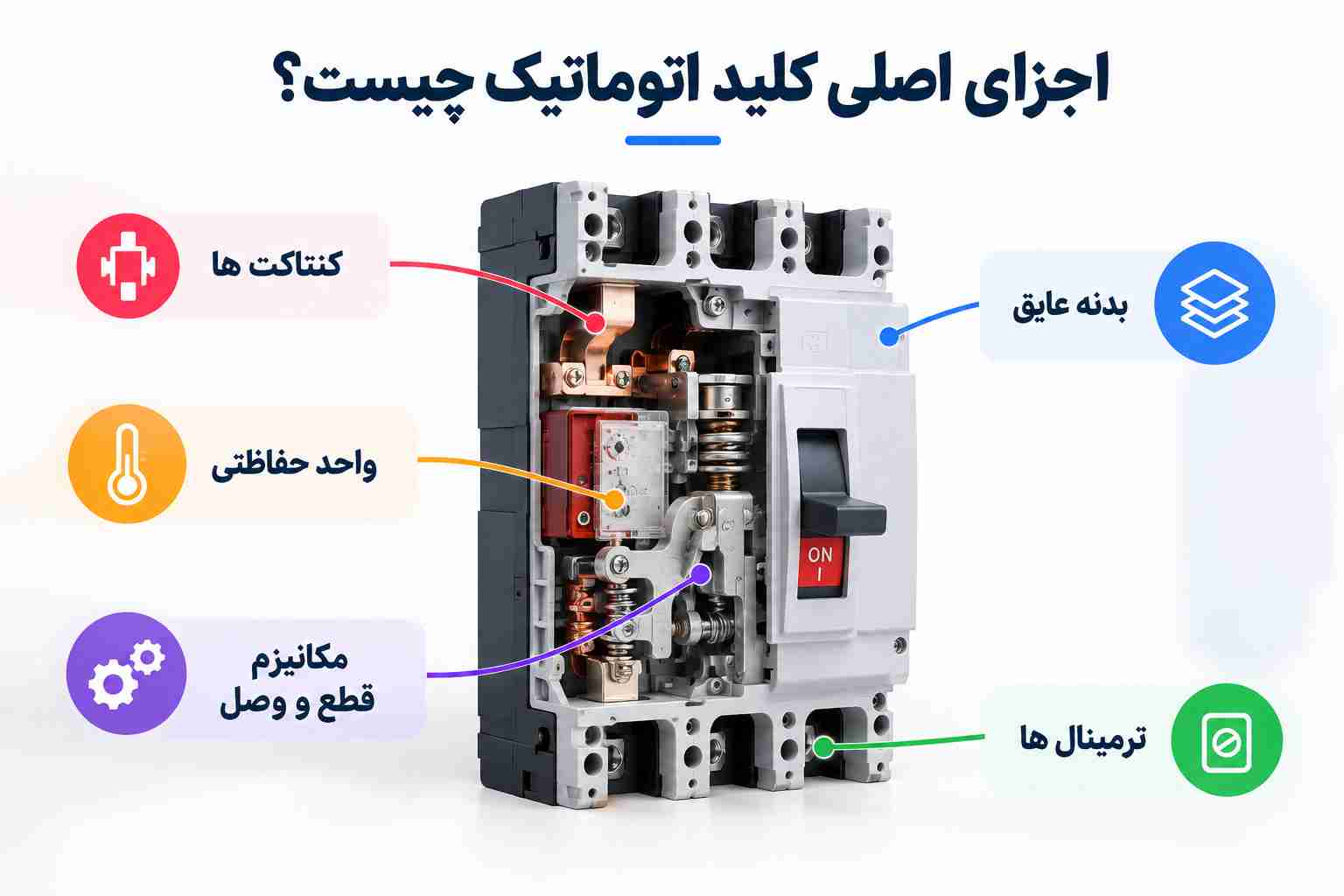

اجزای اصلی کلید اتوماتیک چیست؟

ساختار دقیق کلید اتوماتیک با توجه به مدل و سازنده متفاوت است، اما یک کلید اتوماتیک معمولاً از بخش هایی تشکیل شده است که هر کدام در عملکرد قطع، وصل یا حفاظت مدار نقش دارند.

• بدنه عایق: ساختار مکانیکی و عایقی کلید را تشکیل می دهد و اجزای داخلی را در خود جای می دهد.
• کنتاکت ها: وظیفه برقراری یا قطع مسیر جریان را بر عهده دارند.
• مکانیزم قطع و وصل: امکان تغییر وضعیت کلید و انجام عملیات قطع یا وصل مدار را فراهم می کند.
• واحد حفاظتی: شرایط جریان را بررسی می کند و در صورت تشخیص وضعیت غیرعادی، فرمان قطع را صادر می کند. نوع این واحد در مدل های مختلف می تواند متفاوت باشد.
• ترمینال ها: برای اتصال هادی های ورودی و خروجی مدار مورد استفاده قرار می گیرند.

شناخت این اجزا هنگام بررسی مشخصات فنی و انتخاب محصول اهمیت دارد؛ زیرا امکانات و ساختار دقیق هر مدل باید از کاتالوگ یا دیتاشیت همان محصول بررسی شود.

چرا انتخاب کلید اتوماتیک مناسب اهمیت دارد؟

انتخاب کلید اتوماتیک نامتناسب می تواند باعث شود سیستم حفاظتی نتواند عملکرد مورد انتظار را در شرایط خطا ارائه دهد یا هماهنگی مناسبی با سایر تجهیزات نداشته باشد. برای مثال، اگر آمپراژ کلید بدون توجه به جریان واقعی بار و ظرفیت کابل انتخاب شود، هماهنگی حفاظتی مدار می تواند تحت تأثیر قرار گیرد.

از طرف دیگر، انتخاب قدرت قطع نامتناسب با سطح اتصال کوتاه احتمالی نیز یکی از مواردی است که در طراحی تابلو برق صنعتی باید جدی گرفته شود. در مقابل، انتخاب یک کلید صرفاً با قدرت قطع بالاتر نیز به معنی انتخاب بهتر نیست؛ بلکه این پارامتر باید با شرایط واقعی شبکه و مشخصات پروژه هماهنگ باشد.

به همین دلیل در خرید کلید اتوماتیک باید مجموعه ای از مشخصات فنی در کنار یکدیگر بررسی شوند. جریان نامی، قدرت قطع، تعداد پل، نوع بار، ولتاژ، قابلیت تنظیم و هماهنگی با کابل و سایر تجهیزات حفاظتی، بخشی از این معیارها هستند.

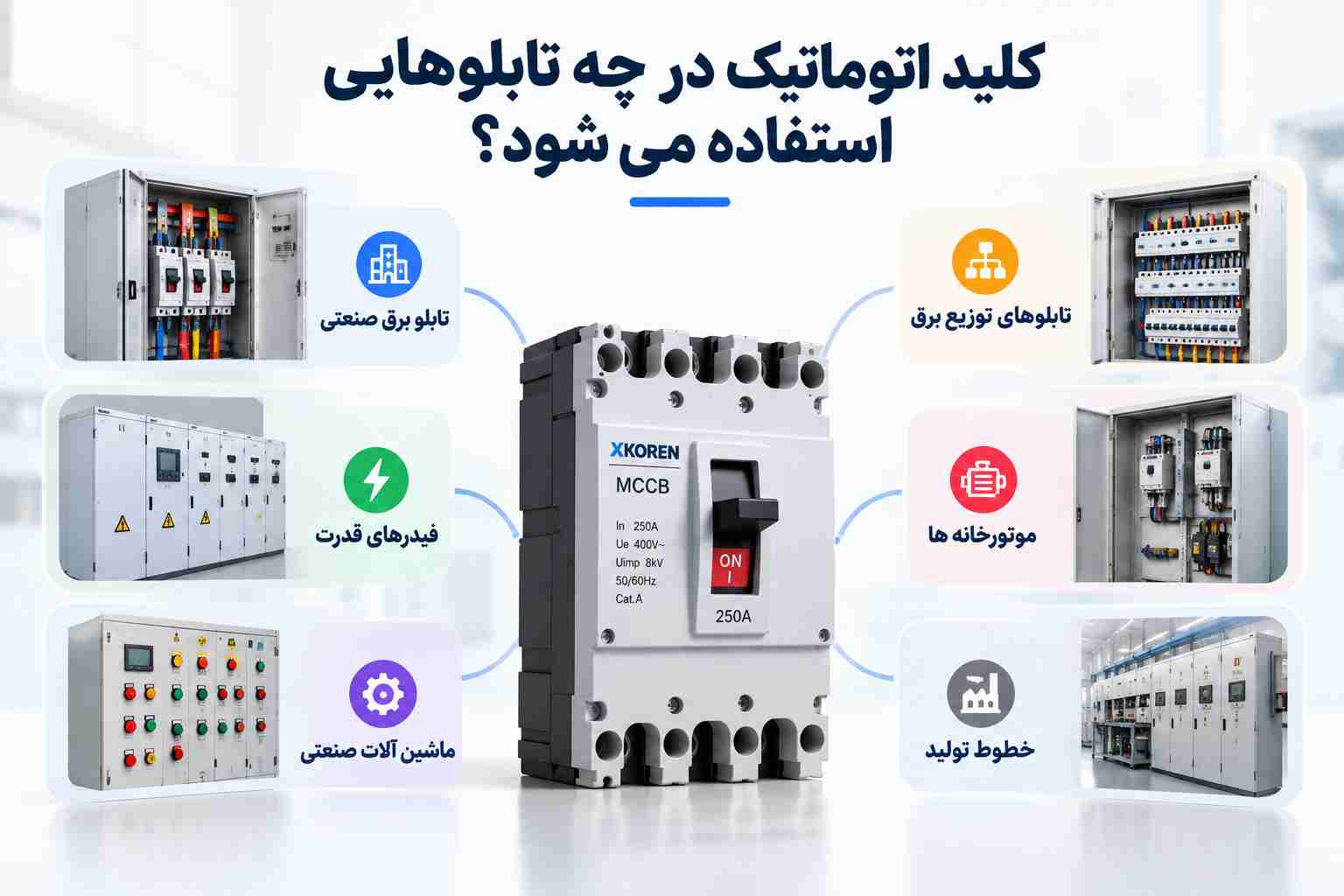

کلید اتوماتیک در چه تابلوهایی استفاده می شود؟

کلید اتوماتیک در طیف گسترده ای از تابلوهای برق و مدارهای صنعتی مورد استفاده قرار می گیرد. مهم ترین کاربردهای آن عبارتند از:

• تابلو برق صنعتی
• تابلوهای توزیع برق
• فیدرهای قدرت
• ماشین آلات صنعتی
• خطوط تولید
• موتورخانه ها
• مدارهای تغذیه تجهیزات صنعتی
• تابلوهای اصلی و فرعی

البته انتخاب مدل مناسب برای هر کاربرد یکسان نیست. برای مثال، کلیدی که برای یک فیدر مشخص در تابلو توزیع انتخاب می شود ممکن است از نظر جریان، قدرت قطع یا قابلیت تنظیم با کلیدی که در مدار دیگری استفاده می شود تفاوت داشته باشد. به همین دلیل، عبارت کلید اتوماتیک صنعتی به تنهایی برای انتخاب محصول کافی نیست و باید مشخصات مدار و شرایط کاری نیز مشخص شوند.

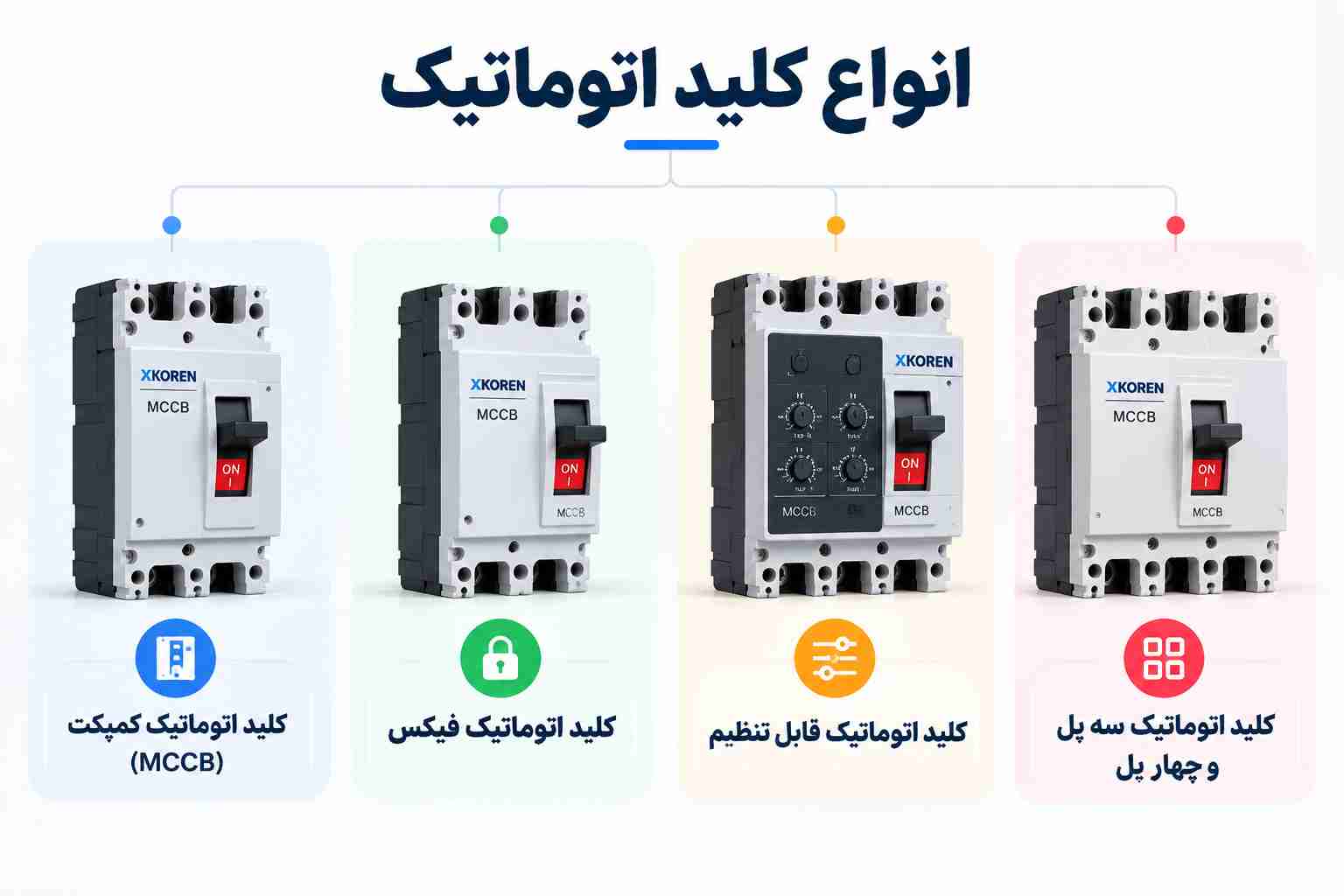

انواع کلید اتوماتیک

کلیدهای اتوماتیک از نظر ساختار، نحوه عملکرد، تعداد پل، قابلیت تنظیم و نوع کاربرد با یکدیگر تفاوت دارند. به همین دلیل هنگام خرید کلید اتوماتیک نمی توان تنها بر اساس نام تجهیز یا آمپراژ آن تصمیم گرفت. در یک پروژه ممکن است کلید اتوماتیک فیکس برای یک مدار کافی باشد، در حالی که در مدار دیگری استفاده از مدل قابل تنظیم انتخاب مناسب تری باشد.

در تجهیزات برق صنعتی، یکی از رایج ترین خانواده ها کلید اتوماتیک کمپکت یا MCCB است که برای حفاظت و قطع و وصل مدارهای قدرت و توزیع مورد استفاده قرار می گیرد. مدل های مختلف MCCB می توانند از نظر جریان نامی، قدرت قطع، تعداد پل، نوع واحد حفاظتی و قابلیت تنظیم با یکدیگر تفاوت داشته باشند.

بنابراین برای انتخاب صحیح، ابتدا باید نوع مدار و نیاز حفاظتی آن مشخص شود و سپس مدل مناسب از میان انواع موجود انتخاب شود.

کلید اتوماتیک MCCB

MCCB مخفف عبارت Molded Case Circuit Breaker است و در فارسی معمولاً با عنوان کلید اتوماتیک کمپکت یا کلید اتوماتیک قالبی شناخته می شود. MCCB یکی از تجهیزات مهم در مدارهای قدرت و توزیع برق است و در بسیاری از تابلوهای برق صنعتی برای حفاظت مدار در برابر شرایطی مانند اضافه بار و اتصال کوتاه استفاده می شود. این تجهیزات معمولاً در رنج های جریانی بالاتری نسبت به بسیاری از فیوزهای مینیاتوری مورد استفاده قرار می گیرند و بسته به مدل می توانند امکانات حفاظتی و تنظیمی متفاوتی داشته باشند.

یکی از ویژگی های مهم کلیدهای اتوماتیک کمپکت، امکان انتخاب مدل متناسب با شرایط واقعی مدار است. در برخی مدل ها تنظیمات واحد حفاظتی قابل تغییر است و این موضوع می تواند در هماهنگ سازی سیستم حفاظتی با مشخصات مدار اهمیت داشته باشد.

البته عبارت MCCB به تنهایی مشخص نمی کند که یک محصول برای تمام کاربردهای صنعتی مناسب است. برای انتخاب مدل مناسب باید مشخصاتی مانند جریان نامی، قدرت قطع، تعداد پل، نوع واحد حفاظتی و شرایط نصب بررسی شود.

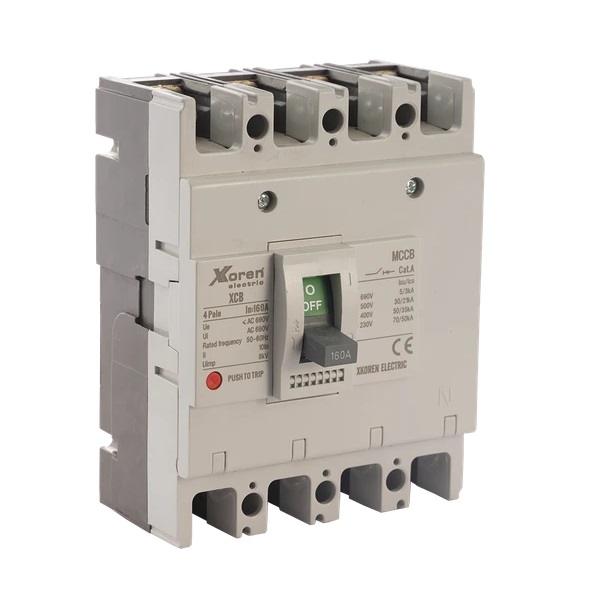

کلید اتوماتیک فیکس

کلید اتوماتیک فیکس مدلی است که تنظیمات اصلی حفاظتی آن از پیش تعیین شده و برخلاف مدل های قابل تنظیم، دامنه تنظیمات محدودی دارد یا تنظیم جریان حفاظتی آن توسط کاربر انجام نمی شود. این مدل برای پروژه هایی مناسب است که مشخصات مدار از ابتدا مشخص بوده و نیازی به انعطاف زیاد در تنظیم پارامترهای حفاظتی وجود ندارد.

مزیت مهم کلید اتوماتیک فیکس، سادگی انتخاب و استفاده است. زمانی که جریان و شرایط مدار مشخص باشد، می توان مدلی را انتخاب کرد که مشخصات آن با نیاز مدار هماهنگ باشد.

با این حال، هنگام خرید کلید اتوماتیک فیکس نیز باید مواردی مانند جریان نامی، قدرت قطع، تعداد پل و مشخصات شبکه بررسی شود. فیکس بودن کلید به این معنی نیست که سایر پارامترهای فنی اهمیت ندارند.

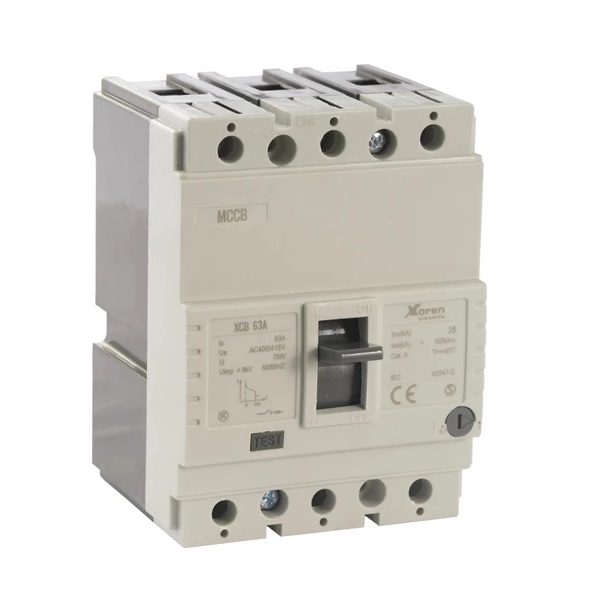

کلید اتوماتیک قابل تنظیم

در کلید اتوماتیک قابل تنظیم بخشی از پارامترهای حفاظتی قابل تنظیم است و کاربر یا طراح تابلو می تواند با توجه به مشخصات مدار، تنظیمات مناسب را اعمال کند.

این ویژگی در پروژه هایی که شرایط بار، جریان کاری یا نیاز حفاظتی پیچیده تر است، می تواند اهمیت بیشتری داشته باشد. برای مثال، در یک تابلو صنعتی ممکن است لازم باشد تنظیمات حفاظت با جریان واقعی مدار و هماهنگی آن با تجهیزات پایین دست و بالادست در نظر گرفته شود.

البته قابلیت تنظیم باید بر اساس ساختار همان مدل بررسی شود. همه کلیدهای قابل تنظیم، امکانات یکسانی ندارند و نوع پارامترهای قابل تنظیم می تواند از یک محصول به محصول دیگر متفاوت باشد. بنابراین هنگام خرید کلید اتوماتیک قابل تنظیم باید علاوه بر جریان نامی، مشخص شود چه پارامترهایی قابل تنظیم هستند و محدوده تنظیم آنها چیست.

تفاوت کلید اتوماتیک فیکس و قابل تنظیم چیست؟

تفاوت اصلی این دو مدل در میزان انعطاف پذیری تنظیمات حفاظتی است.

ویژگی	کلید اتوماتیک فیکس	کلید اتوماتیک قابل تنظیم
تنظیمات حفاظتی	ثابت یا محدود	قابل تنظیم در محدوده مشخص
انعطاف پذیری	کمتر	بیشتر
انتخاب برای مدار مشخص	مناسب	مناسب
پروژه های نیازمند تنظیم دقیق	محدودتر	مناسب تر
پیچیدگی انتخاب	کمتر	بیشتر
نیاز به بررسی تنظیمات	کمتر	بیشتر

هیچ کدام از این دو مدل را نمی توان به صورت مطلق بهتر دانست. انتخاب بین فیکس و قابل تنظیم باید بر اساس طراحی مدار، نوع بار، سطح حفاظت مورد نیاز و مشخصات پروژه انجام شود.

کلید اتوماتیک سه پل

کلید اتوماتیک سه پل یا 3P برای مدارهای سه فاز مورد استفاده قرار می گیرد و سه مسیر اصلی جریان را تحت کنترل و حفاظت قرار می دهد.

در بسیاری از تابلوهای صنعتی که ساختار مدار سه فاز است، کلید سه پل یکی از گزینه های متداول برای حفاظت و قطع مدار محسوب می شود. با این حال، انتخاب سه پل بودن کلید باید با ساختار شبکه و نحوه طراحی مدار هماهنگ باشد.

در هنگام انتخاب کلید سه پل باید علاوه بر تعداد پل، مواردی مانند جریان نامی، قدرت قطع، ولتاژ کاری و نوع حفاظت نیز بررسی شود.

کلید اتوماتیک چهار پل

کلید اتوماتیک چهار پل یا 4P در مدارهایی استفاده می شود که علاوه بر سه فاز، هادی نول نیز در ساختار قطع و حفاظت مورد توجه قرار دارد. استفاده از کلید چهار پل به شرایط شبکه و طراحی سیستم بستگی دارد و نمی توان گفت که در تمام تابلوهای سه فاز باید از 4P استفاده شود. در برخی کاربردها سه پل کافی است و در برخی طراحی ها نیاز به استفاده از چهار پل وجود دارد. بنابراین انتخاب بین کلید 3P و 4P باید بر اساس نقشه و ساختار واقعی شبکه انجام شود.

تفاوت کلید اتوماتیک سه پل و چهار پل

ویژگی	کلید 3P	کلید 4P
تعداد پل	3	4
کاربرد متداول	مدار سه فاز	سه فاز همراه با نیاز مربوط به نول
استفاده در تابلو صنعتی	بسیار رایج	بسته به طراحی
انتخاب نهایی	بر اساس ساختار مدار	بر اساس ساختار مدار

نکته مهم این است که 4 پل بودن به معنی بهتر بودن کلید نیست؛ همان طور که 3 پل بودن نیز برای تمام مدارها مناسب نیست. تعداد پل باید با طراحی شبکه هماهنگ باشد.

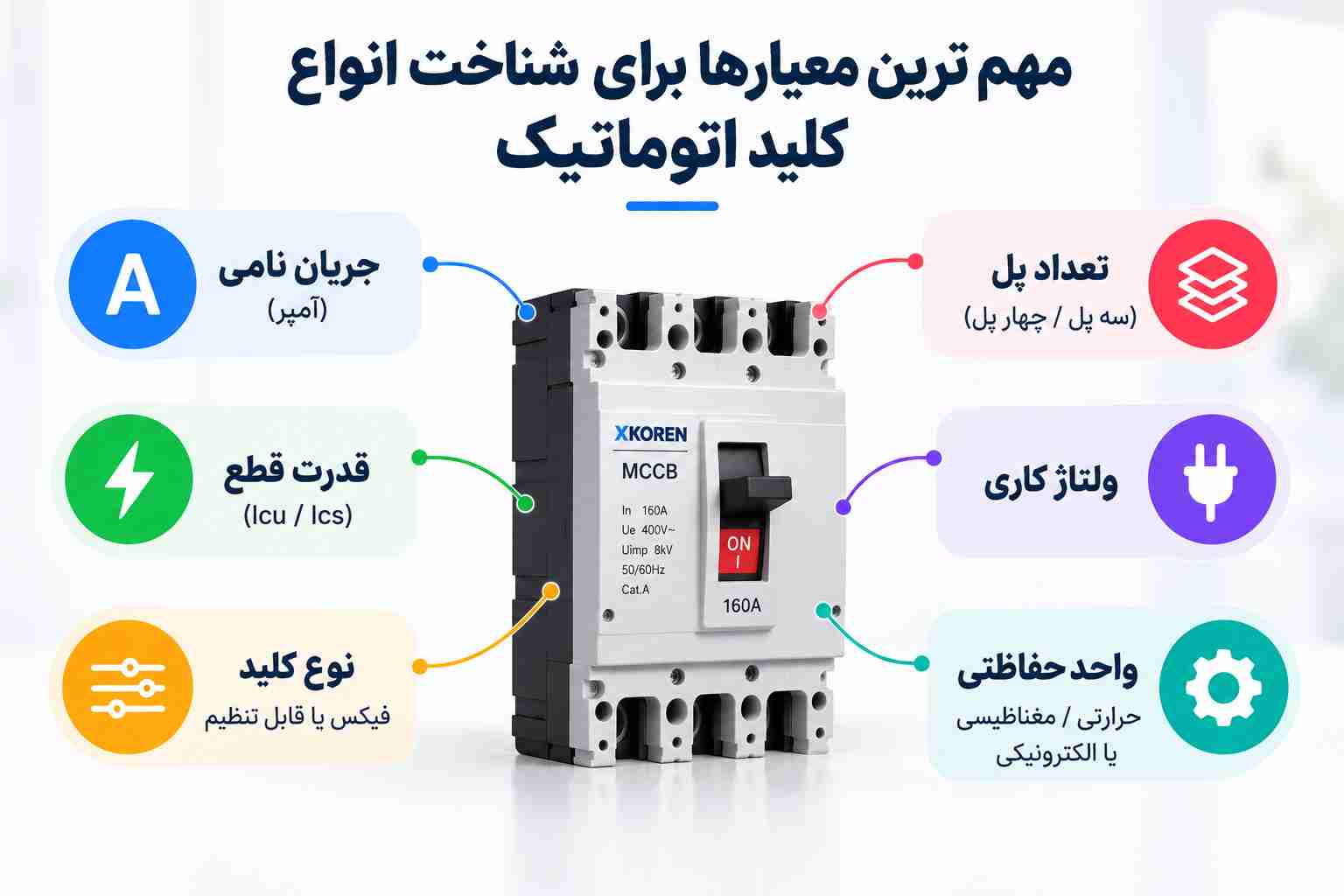

مهم ترین معیارها برای شناخت انواع کلید اتوماتیک

هنگام بررسی مدل های مختلف، بهتر است مشخصات زیر در کنار یکدیگر بررسی شوند:

• جریان نامی: مشخص می کند کلید برای چه محدوده ای از جریان طراحی شده است.
• قدرت قطع: نشان می دهد کلید طبق مشخصات فنی خود تا چه سطحی از جریان اتصال کوتاه را می تواند قطع کند.
• تعداد پل: باید با ساختار شبکه و مدار هماهنگ باشد.
• نوع واحد حفاظتی: مشخص می کند کلید چه نوع حفاظت هایی ارائه می دهد و در مدل های قابل تنظیم چه پارامترهایی امکان تنظیم دارند.
• قابلیت تنظیم: در برخی مدل ها امکان تنظیم پارامترهای حفاظتی وجود دارد.
• ولتاژ کاری: باید با مشخصات شبکه سازگار باشد.
• نوع بار: مدار موتور، توزیع، ماشین آلات و سایر مصرف کننده ها می توانند نیازهای متفاوتی داشته باشند.
• شرایط نصب: دما، محل نصب، تابلو و شرایط محیطی نیز در انتخاب تجهیزات صنعتی اهمیت دارند.

جدول مقایسه انواع کلید اتوماتیک

برای انتخاب سریع تر می توان مدل ها را به صورت زیر مقایسه کرد:

نوع کلید اتوماتیک	کاربرد اصلی	انعطاف پذیری تنظیم	مورد استفاده
فیکس	مدارهای با شرایط مشخص	کمتر	تابلو و فیدر
قابل تنظیم	مدارهای نیازمند تنظیم	بیشتر	تابلوهای صنعتی
3 پل	مدار سه فاز	بسته به مدل	توزیع و مدارهای قدرت
4 پل	سه فاز با نیاز مرتبط با نول	بسته به مدل	تابلوهای توزیع
MCCB	حفاظت مدارهای قدرت	بسته به مدل	صنعت و توزیع

این جدول یک راهنمای اولیه است و انتخاب نهایی باید بر اساس دیتاشیت و مشخصات واقعی محصول انجام شود.

کلید اتوماتیک برای چه کاربردهایی مناسب است؟

کلید اتوماتیک می تواند در بسیاری از مدارهای صنعتی و توزیع برق مورد استفاده قرار گیرد. مهم ترین کاربردهای آن شامل حفاظت فیدرهای قدرت، تابلوهای برق صنعتی، تابلوهای توزیع، ماشین آلات، خطوط تولید و مدارهای تغذیه تجهیزات الکتریکی است.

در مدارهای موتوری نیز ممکن است کلید اتوماتیک بخشی از سیستم حفاظت باشد، اما نباید تصور کرد که این تجهیز همیشه جایگزین تمام تجهیزات حفاظت موتور است. بسته به طراحی مدار ممکن است تجهیزاتی مانند بیمتال یا کلید حرارتی نیز در سیستم مورد استفاده قرار گیرند. همچنین در مدارهایی که حفاظت در برابر جریان نشتی مورد نیاز است، کلید محافظ جان نقش متفاوتی دارد و نباید عملکرد آن را با کلید اتوماتیک یکسان در نظر گرفت.

از طرف دیگر، برای قطع و وصل مکرر مدار قدرت، کنتاکتور برق می تواند در کنار تجهیزات حفاظتی استفاده شود. این موضوع نشان می دهد که طراحی یک تابلو برق صنعتی معمولاً بر اساس همکاری چند تجهیز انجام می شود، نه انتخاب یک محصول به عنوان جایگزین همه تجهیزات.

آیا کلید اتوماتیک همان فیوز مینیاتوری است؟

خیر. فیوز مینیاتوری یا MCB و کلید اتوماتیک یا MCCB هر دو در سیستم حفاظت مدار کاربرد دارند، اما از نظر ساختار، محدوده کاربرد، ظرفیت جریان، قدرت قطع و امکانات حفاظتی می توانند با یکدیگر متفاوت باشند. MCB بیشتر در مدارهای نهایی و توزیع با جریان های پایین تر کاربرد دارد، در حالی که MCCB در بسیاری از مدارهای قدرت و صنعتی مورد استفاده قرار می گیرد.

انتخاب بین این دو باید بر اساس مشخصات واقعی مدار انجام شود و نمی توان صرفاً بر اساس بزرگ تر بودن آمپراژ، یکی را جایگزین دیگری دانست.

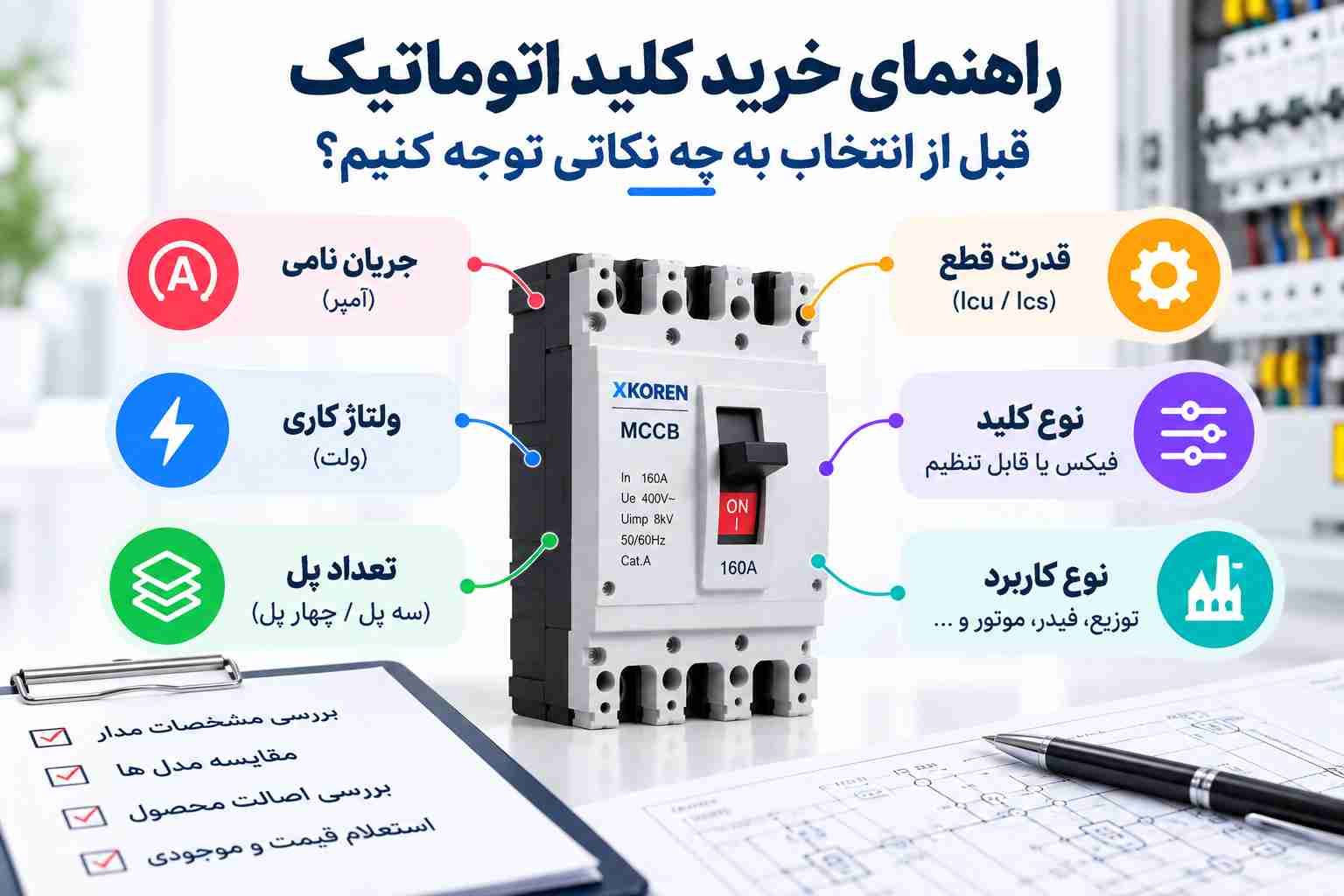

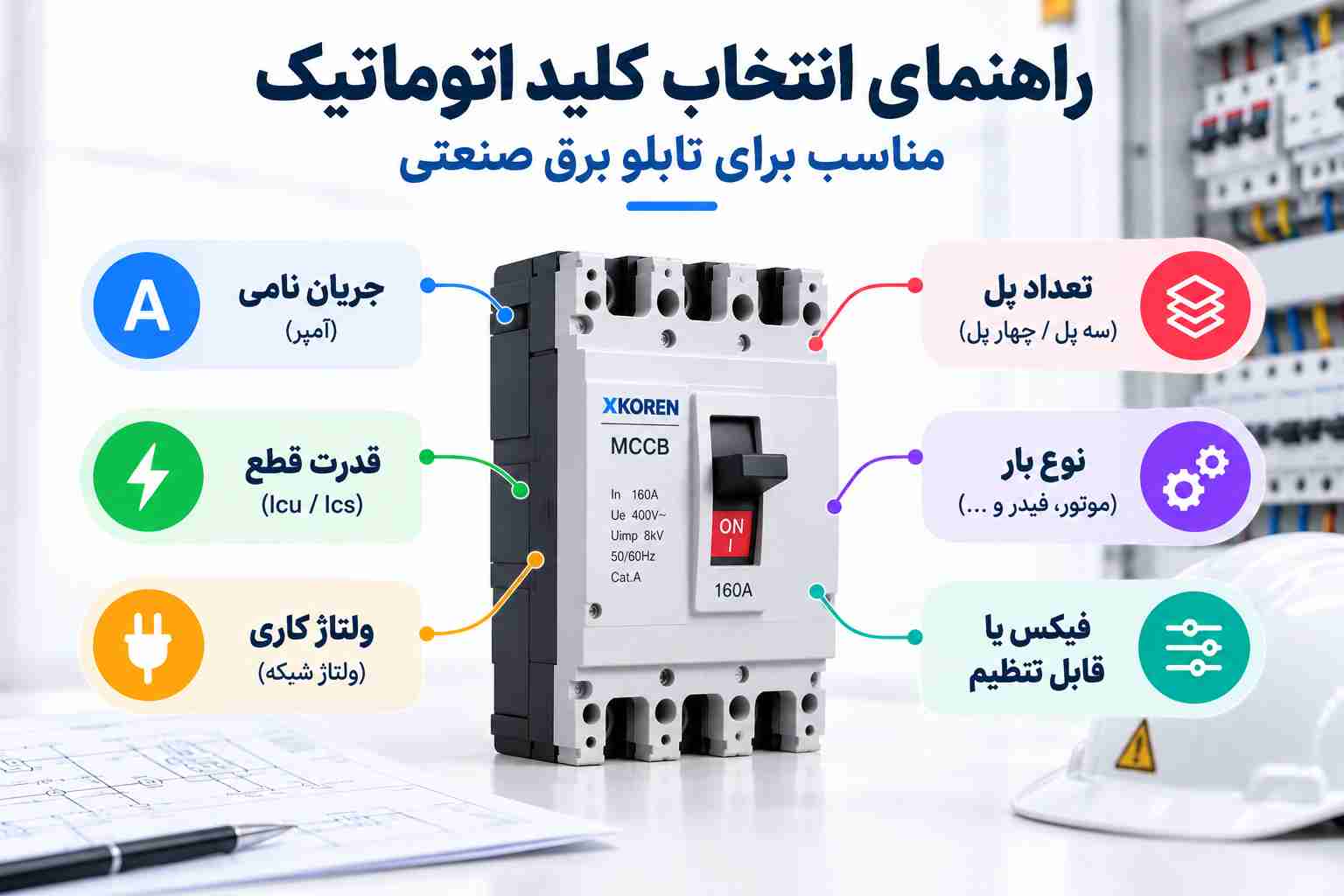

راهنمای انتخاب کلید اتوماتیک مناسب برای تابلو برق صنعتی

انتخاب کلید اتوماتیک باید بر اساس مشخصات واقعی مدار انجام شود، نه صرفاً بر اساس آمپراژ یا قیمت محصول. در یک تابلو برق صنعتی، جریان مصرف کننده، ولتاژ شبکه، نوع بار، تعداد فاز، مشخصات کابل، جریان اتصال کوتاه احتمالی و هماهنگی کلید با سایر تجهیزات حفاظتی، همگی در انتخاب مدل مناسب تأثیر دارند.

به همین دلیل اگر کاربر فقط بپرسد «کلید اتوماتیک چند آمپر بخریم؟»، پاسخ دقیق بدون دانستن مشخصات مدار امکان پذیر نیست. آمپراژ کلید باید به شکلی انتخاب شود که هم در شرایط کاری عادی دچار قطع بی مورد نشود و هم بتواند حفاظت مورد نیاز مدار را تأمین کند.

در پروژه های صنعتی، انتخاب نادرست کلید می تواند باعث قطع های ناخواسته، عدم حفاظت مناسب مدار، گرم شدن تجهیزات و در شرایط خطا حتی آسیب به تجهیزات شود. به همین دلیل بهتر است انتخاب کلید اتوماتیک از مرحله طراحی مدار و با توجه به مشخصات واقعی بار انجام شود.

کلید اتوماتیک چند آمپر بخریم؟

برای انتخاب آمپراژ مناسب، ابتدا باید جریان کاری واقعی مدار مشخص شود. سپس جریان نامی کلید، مشخصات کابل، شرایط نصب، نوع بار و الزامات حفاظتی با یکدیگر بررسی شوند.

برای مثال، اگر جریان کاری یک مدار مشخص باشد، نمی توان صرفاً با انتخاب کلیدی که آمپراژ بسیار بالاتری دارد نتیجه گرفت که حفاظت بهتری ایجاد شده است. کلید باید با مدار هماهنگ باشد و تنظیمات حفاظتی آن نیز با شرایط واقعی سیستم تناسب داشته باشد. به طور کلی هنگام انتخاب آمپراژ باید این موارد بررسی شوند:

• جریان مصرف کننده
• جریان نامی مدار
• ولتاژ کاری
• تک فاز یا سه فاز بودن مدار
• نوع بار
• مشخصات کابل
• جریان راه اندازی در بارهای موتوری
• دمای محیط و شرایط نصب
• قدرت قطع مورد نیاز
• هماهنگی با تجهیزات حفاظتی بالادست و پایین دست

بنابراین اعداد جدول زیر را باید راهنمای اولیه برای بررسی مدل ها در نظر گرفت، نه محاسبه نهایی طراحی.

محدوده جریان نامی	نمونه کاربرد
63 آمپر	فیدرها و مدارهای صنعتی با جریان پایین تر
100 آمپر	تابلوها و مدارهای توزیع
125 آمپر	فیدرها و تجهیزات صنعتی
160 آمپر	مدارهای قدرت با جریان بالاتر
250 آمپر و بیشتر	فیدرهای قدرت و کاربردهای صنعتی سنگین تر

نکته مهم: آمپراژ نهایی باید بر اساس محاسبات مدار، جریان بار، کابل، شرایط نصب و مشخصات فنی همان مدل انتخاب شود.

انتخاب کلید اتوماتیک موتور بر اساس توان و جریان

برای انتخاب کلید اتوماتیک در مدارهای موتوری، توان موتور به تنهایی معیار کافی نیست و جریان نامی درج شده روی پلاک موتور باید مبنای بررسی قرار گیرد. جدول زیر تنها یک راهنمای اولیه برای ارتباط میان توان موتور و جریان تقریبی است و انتخاب نهایی کلید باید با توجه به ولتاژ، جریان واقعی پلاک، شرایط راه اندازی، مشخصات کابل، قدرت قطع و ساختار کامل مدار انجام شود.

نکته مهم: مقادیر این جدول تقریبی هستند و برای برآورد اولیه استفاده می شوند. جریان واقعی موتور باید از پلاک یا دیتاشیت آن بررسی شود و انتخاب کلید اتوماتیک نیز با توجه به جریان بار، ولتاژ، کابل، روش راه اندازی، قدرت قطع و هماهنگی با سایر تجهیزات حفاظتی انجام شود.

رابطه جریان بار و آمپراژ کلید اتوماتیک

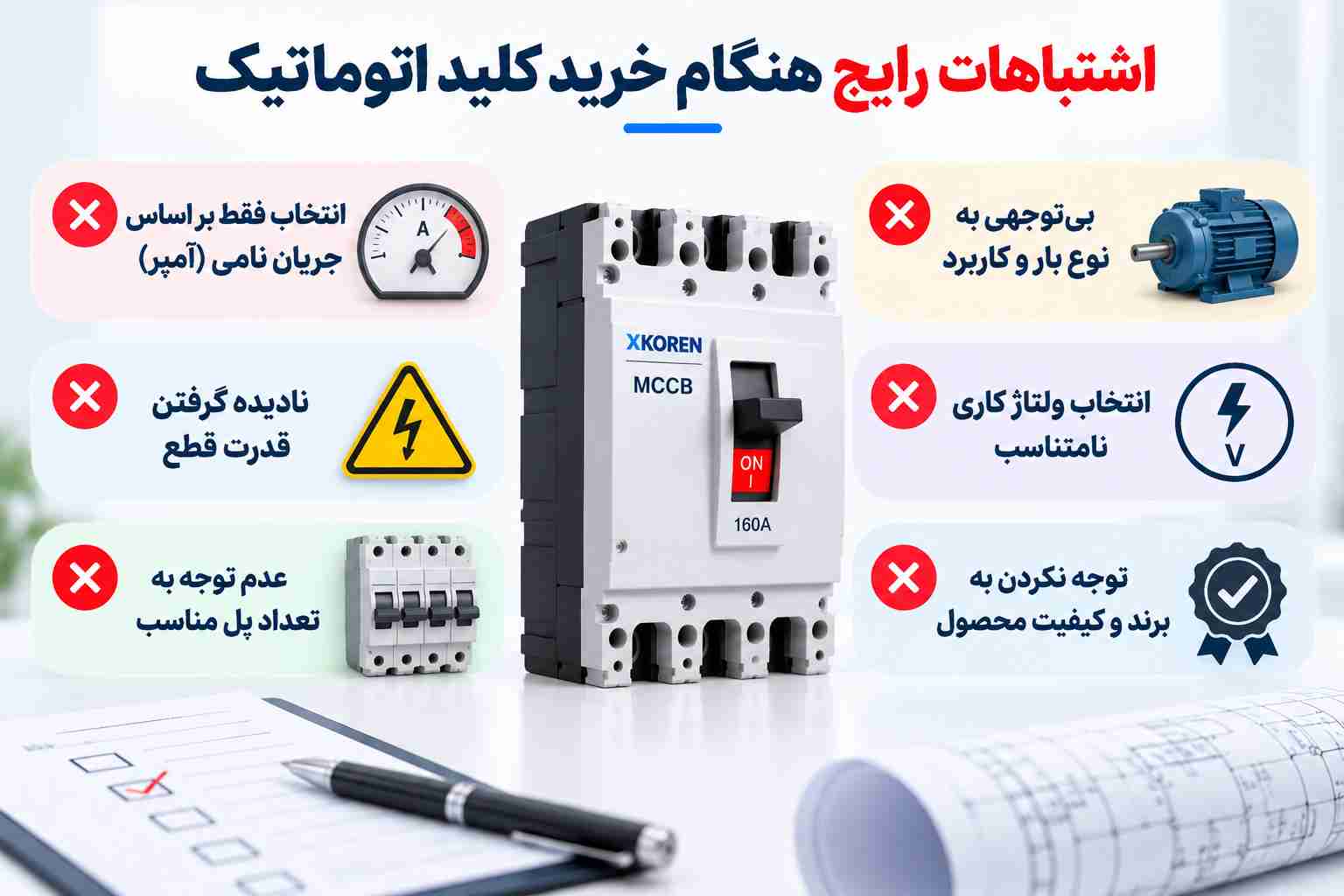

یکی از اشتباهات رایج هنگام خرید کلید اتوماتیک این است که کاربر فقط به جریان مصرف کننده نگاه می کند. در حالی که جریان بار تنها یکی از پارامترهای انتخاب است. برای مثال در یک موتور سه فاز، جریان نامی موتور از پلاک آن قابل بررسی است، اما جریان راه اندازی، نوع روش راه اندازی، شرایط بار و نحوه حفاظت موتور نیز باید در نظر گرفته شود.

در چنین شرایطی ممکن است علاوه بر کلید اتوماتیک، تجهیزاتی مانند کنتاکتور و بیمتال یا کلید حرارتی نیز در مدار وجود داشته باشند. بنابراین انتخاب کلید باید با کل ساختار مدار هماهنگ شود.

قدرت قطع کلید اتوماتیک

یکی از مهم ترین مشخصات فنی هنگام انتخاب کلید اتوماتیک، قدرت قطع آن است. قدرت قطع نشان می دهد کلید بر اساس مشخصات و شرایط تعیین شده توسط سازنده، تا چه سطحی از جریان اتصال کوتاه را می تواند به صورت ایمن قطع کند. این مشخصه در تابلوهای برق صنعتی اهمیت زیادی دارد، زیرا جریان اتصال کوتاه احتمالی یک مدار می تواند بسیار بیشتر از جریان عادی مصرف کننده باشد.

بنابراین انتخاب کلید صرفاً بر اساس آمپراژ، بدون بررسی قدرت قطع، انتخاب کاملی نیست.

Icu در کلید اتوماتیک چیست؟

Icu یا Ultimate Short-Circuit Breaking Capacity به ظرفیت نهایی قطع اتصال کوتاه کلید اشاره دارد. به زبان ساده، این مشخصه بیان می کند که کلید طبق شرایط آزمون و استاندارد مربوطه، توانایی قطع یک جریان اتصال کوتاه مشخص را دارد. برای انتخاب صحیح باید مقدار Icu کلید با سطح جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود. به همین دلیل ممکن است دو کلید با آمپراژ یکسان، از نظر قدرت قطع تفاوت قابل توجهی داشته باشند.

Ics در کلید اتوماتیک چیست؟

Ics یا Service Short-Circuit Breaking Capacity یکی دیگر از مشخصات مهم قدرت قطع کلیدهای اتوماتیک است. Ics به ظرفیت قطع اتصال کوتاه در سطح بهره برداری مربوط می شود و در بررسی عملکرد کلید در شرایط کاری اهمیت دارد. در هنگام مقایسه دو محصول، بهتر است به جای نگاه کردن به یک عدد به صورت جداگانه، مشخصات کامل دیتاشیت، استاندارد، Icu، Ics و شرایط آزمون را بررسی کنیم.

آیا قدرت قطع بیشتر همیشه بهتر است؟

خیر. انتخاب کلیدی با قدرت قطع بالاتر لزوماً به معنی انتخاب مناسب تر برای هر پروژه نیست. قدرت قطع باید با سطح جریان اتصال کوتاه احتمالی در محل نصب، ساختار شبکه و نیاز واقعی مدار هماهنگ باشد. اگر برای یک مدار مشخص قدرت قطع مورد نیاز محاسبه شده باشد، انتخاب محصولی که مشخصات آن با این نیاز سازگار است منطقی تر از انتخاب صرفاً بر اساس بیشترین عدد خواهد بود. بنابراین هنگام خرید کلید اتوماتیک بهتر است علاوه بر قیمت و آمپراژ، قدرت قطع و مشخصات فنی محصول نیز بررسی شود.

چه عواملی در انتخاب کلید اتوماتیک اهمیت دارند؟

برای انتخاب یک کلید اتوماتیک مناسب، بهتر است این موارد به ترتیب بررسی شوند:

۱. جریان نامی مدار : ابتدا باید مشخص شود مدار در شرایط عادی چه مقدار جریان مصرف می کند.

۲. ولتاژ کاری : ولتاژ شبکه باید با مشخصات کلید سازگار باشد.

۳. تعداد پل : باید مشخص شود مدار به کلید سه پل، چهار پل یا ساختار دیگری نیاز دارد.

۴. نوع بار : بار مقاومتی، موتوری، صنعتی و سایر مصرف کننده ها ممکن است الزامات متفاوتی داشته باشند.

۵. قدرت قطع : باید مشخص شود سطح اتصال کوتاه احتمالی در محل نصب چقدر است و کلید چه قدرت قطعی نیاز دارد.

۶. مشخصات کابل : انتخاب کلید نباید جدا از کابل انجام شود. هماهنگی تجهیزات حفاظتی و هادی مدار اهمیت زیادی دارد.

۷. نوع کلید : در برخی پروژه ها کلید فیکس کافی است و در برخی شرایط استفاده از کلید قابل تنظیم می تواند انعطاف بیشتری ایجاد کند.

۸. شرایط محیطی : دمای محیط، نحوه نصب، تهویه تابلو و شرایط کاری می توانند در عملکرد تجهیزات تأثیر داشته باشند.

۹. هماهنگی با سایر تجهیزات : کلید اتوماتیک ممکن است در کنار فیوز مینیاتوری، کلید حرارتی، بیمتال، کنتاکتور برق و کلید محافظ جان استفاده شود؛ بنابراین هماهنگی عملکرد این تجهیزات اهمیت دارد.

تفاوت MCB، MCCB، RCCB و MPCB چیست؟

یکی از سوالات مهم هنگام انتخاب تجهیزات حفاظتی این است که تفاوت این تجهیزات چیست و هرکدام چه نقشی در تابلو برق دارند.

تجهیز	کاربرد اصلی	نکته مهم
MCB	حفاظت مدارهای نهایی و توزیع	مناسب برای رنج های جریانی و کاربردهای مشخص
MCCB	حفاظت و قطع مدارهای قدرت و توزیع	معمولاً امکانات و رنج های گسترده تری دارد
RCCB	حفاظت در برابر جریان نشتی	برای حفاظت نشتی، نه جایگزین کامل حفاظت اضافه بار
MPCB	حفاظت و کنترل مدارهای موتوری	برای کاربردهای مرتبط با موتور طراحی شده است

بنابراین نمی توان این تجهیزات را صرفاً بر اساس آمپراژ با یکدیگر مقایسه کرد. هرکدام وظیفه و ساختار خاص خود را دارند. برای مثال کلید محافظ جان برای تشخیص جریان نشتی طراحی شده و نباید تصور کرد که جایگزین کامل کلید اتوماتیک در مدار قدرت است. همچنین MPCB یا کلید حفاظت موتور با هدف حفاظت تخصصی تر مدارهای موتوری طراحی می شود.

تفاوت کلید اتوماتیک با بیمتال و کلید حرارتی

بیمتال معمولاً برای حفاظت موتور در برابر اضافه بار مورد استفاده قرار می گیرد و اغلب در کنار کنتاکتور در مدار فرمان و قدرت موتور دیده می شود. کلید حرارتی می تواند حفاظت اضافه بار و اتصال کوتاه را در ساختار خود ارائه دهد و برای برخی مدارهای موتوری گزینه ای کاربردی است. در مقابل، کلید اتوماتیک MCCB بیشتر در مدارهای قدرت، توزیع و فیدرهای صنعتی کاربرد دارد و بسته به مدل می تواند امکانات حفاظتی و تنظیمی مختلفی داشته باشد. بنابراین انتخاب بین آنها باید بر اساس ساختار مدار انجام شود، نه بر اساس اینکه کدام تجهیز به صورت کلی «بهتر» است.

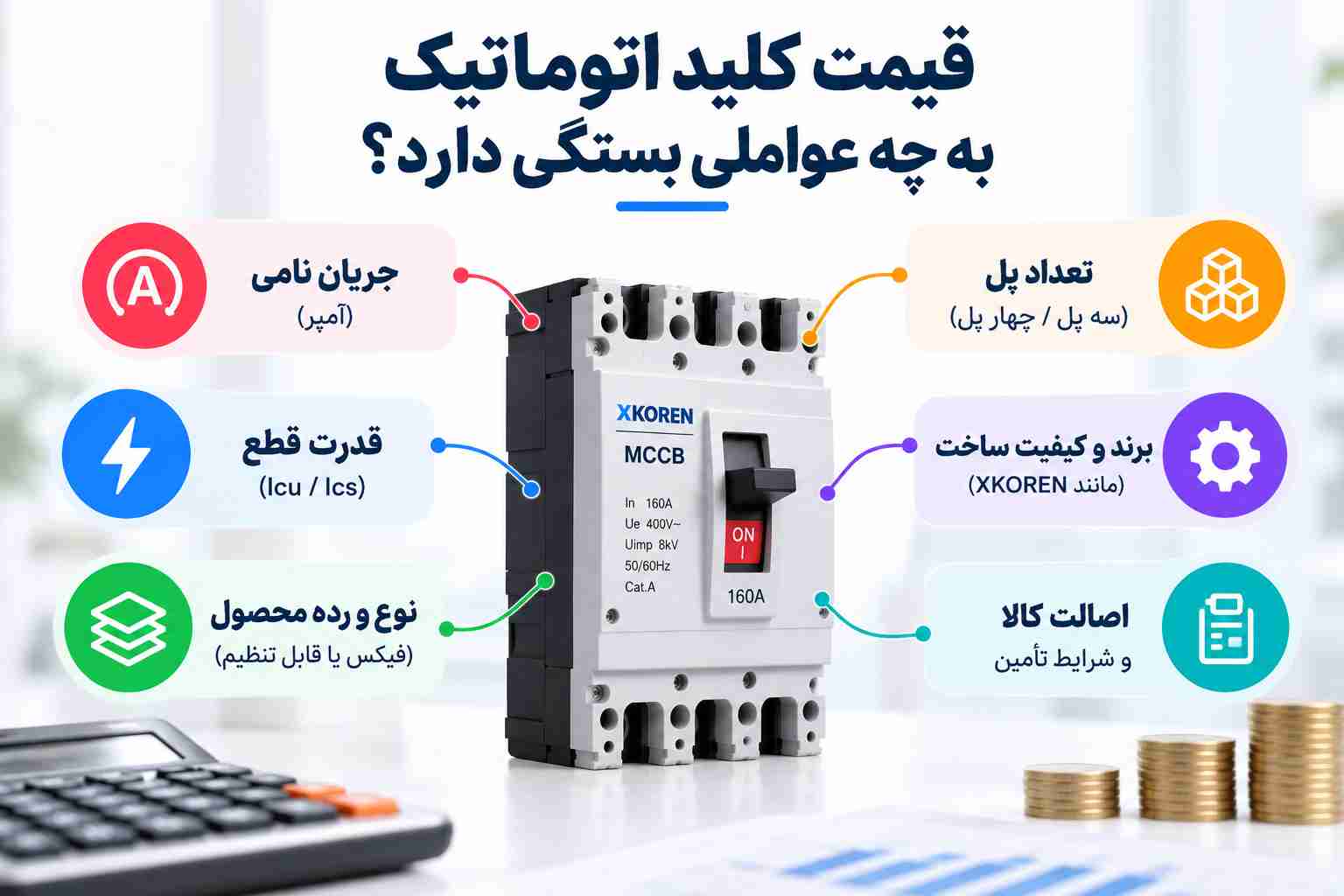

قیمت کلید اتوماتیک به چه عواملی بستگی دارد؟

قیمت کلید اتوماتیک عدد ثابتی نیست و بر اساس مشخصات فنی، برند، مدل و شرایط بازار تغییر می کند. به همین دلیل مقایسه قیمت دو کلید تنها زمانی معنی دارد که مشخصات فنی آنها نیز با یکدیگر مقایسه شود. مهم ترین عواملی که روی قیمت کلید اتوماتیک تأثیر می گذارند شامل جریان نامی، قدرت قطع، تعداد پل، فیکس یا قابل تنظیم بودن، نوع واحد حفاظتی، قابلیت های تنظیم، کیفیت ساخت، برند، اصالت کالا و شرایط تأمین هستند.

برای مثال، یک کلید اتوماتیک قابل تنظیم 160 آمپر را نمی توان صرفاً به دلیل قیمت بالاتر، با یک کلید فیکس 160 آمپر یکسان در نظر گرفت. ممکن است این دو محصول از نظر قابلیت تنظیم، ساختار حفاظتی و کاربرد هدف تفاوت داشته باشند. بنابراین هنگام بررسی قیمت، بهتر است ابتدا نیاز فنی پروژه مشخص شود و سپس محصولات دارای مشخصات مشابه با یکدیگر مقایسه شوند.

آیا ارزان ترین کلید اتوماتیک انتخاب مناسبی است؟

انتخاب کلید صرفاً بر اساس پایین ترین قیمت می تواند باعث شود بعضی از مشخصات مهم فنی نادیده گرفته شوند. در تجهیزات حفاظتی تابلو برق، کیفیت ساخت، قدرت قطع، محدوده جریان، سازگاری با مدار و اصالت محصول اهمیت دارند. به همین دلیل بهتر است به جای پرسیدن صرفاً «قیمت کلید اتوماتیک چقدر است؟»، مشخصات کامل محصول نیز بررسی شود.

برای انتخاب اقتصادی، منظور از اقتصادی بودن لزوماً خرید ارزان ترین محصول نیست؛ بلکه انتخاب محصولی است که مشخصات فنی مورد نیاز، کیفیت قابل قبول و هزینه متناسب با کاربرد داشته باشد.

خرید کلید اتوماتیک XKOREN

در انتخاب تجهیزات برق صنعتی، علاوه بر مشخصات فنی، دسترسی به محصول و امکان دریافت مشاوره پیش از خرید نیز اهمیت دارد. در مجموعه محصولات XKOREN، کلیدهای اتوماتیک در مدل ها و مشخصات مختلف ارائه می شوند و انتخاب مدل مناسب باید بر اساس نیاز واقعی مدار انجام شود. در زمان خرید کلید اتوماتیک XKOREN بهتر است اطلاعات زیر را در اختیار کارشناس فروش قرار دهید:

• جریان مورد نیاز مدار
• ولتاژ کاری
• تک فاز یا سه فاز بودن
• تعداد پل مورد نیاز
• نوع بار
• قدرت قطع مورد نیاز
• فیکس یا قابل تنظیم بودن
• کاربرد کلید در تابلو
• تعداد و مشخصات مصرف کننده ها
• در صورت وجود، اطلاعات پلاک تجهیزات

ارائه این اطلاعات باعث می شود انتخاب محصول از حالت «انتخاب بر اساس نام یا قیمت» خارج شده و به یک انتخاب فنی نزدیک تر شود.

کلید اتوماتیک XKOREN برای چه کاربردهایی مناسب است؟

کلید اتوماتیک XKOREN را می توان با توجه به مشخصات هر مدل در کاربردهایی مانند تابلوهای برق صنعتی، مدارهای توزیع، فیدرهای قدرت و تجهیزات صنعتی مورد بررسی قرار داد. البته نمی توان تمام مدل های یک برند را برای یک کاربرد واحد مناسب دانست. هر محصول باید بر اساس جریان نامی، قدرت قطع، تعداد پل، نوع حفاظت و مشخصات دیتاشیت همان مدل انتخاب شود. به همین دلیل در زمان خرید، بهتر است نام برند تنها معیار تصمیم گیری نباشد و مشخصات دقیق مدل نیز بررسی شود.

چرا انتخاب کلید اتوماتیک مناسب اهمیت دارد؟

کلید اتوماتیک یکی از اجزای مهم سیستم حفاظت و توزیع برق است و انتخاب صحیح آن می تواند به عملکرد مناسب تر مدار و هماهنگی بهتر تجهیزات حفاظتی کمک کند. در مقابل، انتخاب کلیدی که آمپراژ آن با مدار هماهنگ نیست، قدرت قطع کافی ندارد یا برای شرایط کاری مورد نظر طراحی نشده است، می تواند باعث ایجاد مشکل در عملکرد سیستم حفاظتی شود.

به همین دلیل در نوآوران ماشین، مسیر انتخاب محصول باید از نیاز واقعی پروژه شروع شود؛ سپس مشخصات فنی بررسی شده و در نهایت مدل مناسب انتخاب شود.

مقایسه برندهای کلید اتوماتیک

در بازار تجهیزات برق صنعتی، برندهای مختلفی در حوزه کلیدهای اتوماتیک فعالیت دارند و محصولاتی با مشخصات متفاوت ارائه می کنند. از جمله برندهایی که کاربران ممکن است هنگام جستجوی کلید اتوماتیک با آنها مواجه شوند می توان به Schneider، ABB، Siemens، LS و XKOREN اشاره کرد. هدف از مقایسه برندها نباید صرفاً انتخاب یک نام بر اساس شهرت باشد. معیارهای فنی مانند جریان نامی، قدرت قطع، نوع حفاظت، قابلیت تنظیم، استانداردهای محصول، شرایط تأمین، خدمات پس از فروش و تناسب محصول با پروژه اهمیت بیشتری دارند.

معیار مقایسه	اهمیت در انتخاب
جریان نامی	بسیار مهم
قدرت قطع	بسیار مهم
تعداد پل	مهم
فیکس یا قابل تنظیم	مهم
نوع واحد حفاظتی	بسیار مهم
کیفیت ساخت	مهم
اصالت محصول	بسیار مهم
دسترسی و تأمین	مهم
قیمت	مهم
تناسب با کاربرد	بسیار مهم

بنابراین در مقایسه کلید اتوماتیک XKOREN با سایر برندها، بهتر است مدل مشخص مورد نظر را با مدل های هم رده از نظر فنی مقایسه کنید؛ نه اینکه تنها نام برندها را در مقابل یکدیگر قرار دهید.

تجربه کارشناسان نوآوران ماشین در انتخاب کلید اتوماتیک

در پروژه های صنعتی، یکی از اشتباهات رایج این است که انتخاب کلید اتوماتیک صرفاً بر اساس آمپراژ انجام شود. در حالی که تجربه کار با تابلوهای برق نشان می دهد پارامترهایی مانند قدرت قطع، نوع بار، مشخصات کابل، تعداد پل و هماهنگی تجهیزات حفاظتی نیز باید همزمان بررسی شوند. برای مثال، وقتی یک مشتری تنها اعلام می کند که «کلید اتوماتیک 100 آمپر» نیاز دارد، هنوز اطلاعات کافی برای انتخاب محصول وجود ندارد. مشخص نیست کلید در چه تابلویی نصب می شود، جریان اتصال کوتاه احتمالی چقدر است، سه پل یا چهار پل مورد نیاز است و آیا کلید باید فیکس باشد یا قابل تنظیم. به همین دلیل فرآیند کارشناسی باید با پرسیدن همین اطلاعات تکمیل شود.

در نوآوران ماشین نیز پیشنهاد محصول بهتر است بر اساس مشخصات واقعی پروژه انجام شود تا کاربر بتواند محصولی متناسب با کاربرد خود انتخاب کند.

برای خرید کلید اتوماتیک چه اطلاعاتی آماده کنیم؟

اگر قصد دریافت قیمت یا انتخاب مدل مناسب را دارید، آماده کردن اطلاعات زیر فرآیند خرید را سریع تر می کند:

۱. آمپراژ مورد نیاز: جریان نامی مدار یا اطلاعات پلاک تجهیز.

۲. ولتاژ: مشخصات ولتاژ شبکه.

۳. تعداد فاز: تک فاز یا سه فاز.

۴. تعداد پل: در صورت مشخص بودن نیاز تابلو، 3P یا 4P.

۵. نوع مصرف کننده: موتور، فیدر، تابلو توزیع، ماشین آلات و غیره.

۶. قدرت قطع: در صورت مشخص بودن سطح اتصال کوتاه یا مشخصات کلید قبلی.

۷. نوع کلید: فیکس یا قابل تنظیم.

۸. تعداد مورد نیاز: برای پروژه هایی که چند کلید مشابه نیاز دارند.

این اطلاعات به کارشناس کمک می کند گزینه های مناسب تر را بررسی کند.

مسیر خرید کلید اتوماتیک XKOREN از نوآوران ماشین

فرآیند خرید بهتر است از یک انتخاب ساده بر اساس نام محصول فراتر باشد. مسیر پیشنهادی به این شکل است:

نیازسنجی → بررسی مشخصات فنی → انتخاب مدل → استعلام قیمت → تأیید مشخصات → خرید

در مرحله نیازسنجی، اطلاعات مدار دریافت می شود. سپس مدل هایی که از نظر آمپراژ، تعداد پل، قدرت قطع و سایر مشخصات با پروژه هماهنگ هستند بررسی می شوند. بعد از مشخص شدن مدل، قیمت و موجودی بررسی شده و پیش از خرید، مشخصات محصول با نیاز مشتری تطبیق داده می شود. این روش به ویژه برای پروژه های صنعتی که انتخاب اشتباه تجهیزات می تواند هزینه های بیشتری ایجاد کند، اهمیت دارد.

راهنمای خرید کلید اتوماتیک؛ قبل از انتخاب به چه نکاتی توجه کنیم؟

برای خرید کلید اتوماتیک نباید فقط به قیمت یا آمپراژ روی بدنه محصول توجه کرد. یک انتخاب حرفه ای باید از نیاز واقعی مدار شروع شود و مشخصات کلید با شرایط همان مدار تطبیق داده شود. در تابلوهای برق صنعتی، حتی دو مدار با جریان نامی مشابه ممکن است به دلیل تفاوت در نوع بار، قدرت اتصال کوتاه، تعداد پل، نوع حفاظت یا شرایط نصب، به کلیدهای متفاوتی نیاز داشته باشند.

به همین دلیل بهتر است قبل از خرید، اطلاعات فنی مدار جمع آوری شود و سپس محصول انتخاب شود. این روش علاوه بر کاهش احتمال انتخاب اشتباه، باعث می شود مقایسه قیمت بین محصولات مختلف نیز منطقی تر باشد.

۱. آمپراژ کلید را بر اساس مدار انتخاب کنید

اولین معیار، جریان کاری مدار است؛ اما آمپراژ کلید نباید به صورت جداگانه از کابل و سایر تجهیزات انتخاب شود. اگر جریان کلید بیش از حد مورد نیاز انتخاب شود، ممکن است حفاظت مدار با شرایط واقعی هادی و مصرف کننده هماهنگ نباشد. از طرف دیگر، انتخاب بیش از حد پایین نیز می تواند باعث قطع های ناخواسته در شرایط عادی شود. بنابراین هنگام انتخاب آمپراژ، جریان بار، مشخصات کابل، شرایط نصب و الزامات حفاظتی باید در کنار یکدیگر بررسی شوند.

۲. قدرت قطع را بررسی کنید

یکی از مهم ترین نکات هنگام انتخاب کلید اتوماتیک، توجه به قدرت قطع است. کلید باید توانایی قطع جریان اتصال کوتاه احتمالی در محل نصب را مطابق مشخصات فنی خود داشته باشد. بنابراین صرفاً اینکه کلید مثلاً 100 یا 160 آمپر است، برای انتخاب کافی نیست. در دیتاشیت محصول باید مشخصاتی مانند Icu و Ics و شرایط آزمون مربوط به آنها بررسی شود.

۳. تعداد پل مناسب را انتخاب کنید

انتخاب بین کلید اتوماتیک سه پل و چهار پل باید بر اساس ساختار واقعی شبکه انجام شود. برای مدارهای سه فاز، کلید 3P یکی از گزینه های متداول است؛ اما در بعضی طراحی ها به دلیل شرایط شبکه و نحوه برخورد با هادی نول، استفاده از 4P مورد نیاز است. بنابراین تعداد پل را نباید صرفاً بر اساس تصور «چهار پل بهتر از سه پل است» انتخاب کرد.

۴. فیکس یا قابل تنظیم بودن کلید را مشخص کنید

اگر مدار شرایط مشخص و ثابتی دارد، کلید فیکس می تواند گزینه مناسبی باشد. در پروژه هایی که نیاز به تنظیم پارامترهای حفاظتی وجود دارد، مدل قابل تنظیم انعطاف بیشتری در اختیار طراح یا بهره بردار قرار می دهد. در زمان خرید باید مشخص شود که تنظیمات مدل مورد نظر دقیقاً شامل چه پارامترهایی می شود و محدوده تنظیم آن چقدر است.

۵. نوع بار را در نظر بگیرید

نوع بار نیز در انتخاب کلید اهمیت دارد. مدار یک موتور صنعتی با یک مدار توزیع عمومی الزاماً شرایط یکسانی ندارد. در بارهای موتوری، جریان راه اندازی و نحوه حفاظت موتور باید مورد توجه قرار گیرد. به همین دلیل ممکن است در کنار کلید اتوماتیک از کنتاکتور برق، بیمتال یا کلید حرارتی نیز استفاده شود.

۶. هماهنگی کلید با کابل را بررسی کنید

کلید اتوماتیک بخشی از مدار است و انتخاب آن باید با مشخصات هادی مدار هماهنگ باشد. انتخاب یک کلید با آمپراژ بالا بدون توجه به ظرفیت کابل می تواند باعث شود حفاظت هادی مطابق نیاز طراحی انجام نشود. به همین دلیل انتخاب کلید و کابل بهتر است در کنار یکدیگر و بر اساس طراحی واقعی مدار انجام شود.

اشتباهات رایج هنگام خرید کلید اتوماتیک

اشتباه اول: انتخاب فقط بر اساس آمپراژ

یکی از رایج ترین اشتباهات این است که کاربر فقط می گوید «کلید اتوماتیک 100 آمپر می خواهم» و سایر مشخصات را بررسی نمی کند. در حالی که دو کلید 100 آمپر می توانند از نظر قدرت قطع، تعداد پل، قابلیت تنظیم و ساختار حفاظتی تفاوت داشته باشند.

اشتباه دوم: انتخاب ارزان ترین محصول

قیمت یکی از معیارهای خرید است، اما نباید تنها معیار باشد. در تجهیزات حفاظتی، مشخصات فنی و تناسب محصول با مدار اهمیت بالایی دارند. محصول ارزان تر در صورتی که مشخصات مورد نیاز پروژه را نداشته باشد، انتخاب اقتصادی محسوب نمی شود.

اشتباه سوم: بی توجهی به قدرت قطع

گاهی کاربر آمپراژ را بررسی می کند اما Icu و سایر مشخصات مربوط به اتصال کوتاه را نادیده می گیرد. این موضوع خصوصاً در تابلوهای صنعتی و مدارهای قدرت اهمیت دارد.

اشتباه چهارم: تصور اینکه MCCB جایگزین همه تجهیزات حفاظتی است

MCCB یک تجهیز مهم حفاظتی است، اما به این معنی نیست که در تمام مدارها می تواند جایگزین فیوز مینیاتوری، کلید محافظ جان، بیمتال یا کلید حرارتی شود. هر تجهیز برای وظیفه مشخصی طراحی شده است و ممکن است یک تابلو به چند نوع تجهیز حفاظتی نیاز داشته باشد.

اشتباه پنجم: انتخاب برند بدون بررسی مدل

حتی در یک برند مشخص، محصولات مختلف می توانند مشخصات متفاوتی داشته باشند. بنابراین هنگام مقایسه برندهایی مانند ABB، Schneider، Siemens، LS یا XKOREN، باید مدل به مدل و مشخصات فنی به مشخصات فنی مقایسه انجام شود.

چک لیست سریع خرید کلید اتوماتیک

قبل از نهایی کردن خرید، این موارد را بررسی کنید:

مورد	بررسی شود؟
جریان نامی	✓
ولتاژ کاری	✓
تعداد پل	✓
نوع بار	✓
قدرت قطع	✓
Icu / Ics	✓
فیکس یا قابل تنظیم	✓
مشخصات کابل	✓
شرایط محیطی	✓
هماهنگی با سایر تجهیزات	✓
اصالت محصول	✓
قیمت و شرایط تأمین	✓

اگر این اطلاعات مشخص باشند، انتخاب محصول بسیار دقیق تر خواهد بود.

چه زمانی کلید اتوماتیک قابل تنظیم انتخاب کنیم؟

مدل قابل تنظیم زمانی می تواند اهمیت بیشتری پیدا کند که شرایط مدار به تنظیم دقیق تر حفاظت نیاز داشته باشد یا لازم باشد تنظیمات حفاظتی با ساختار واقعی شبکه هماهنگ شوند. در چنین شرایطی قابلیت تنظیم می تواند انعطاف بیشتری ایجاد کند؛ اما این قابلیت زمانی ارزشمند است که توسط فرد متخصص و بر اساس محاسبات و مشخصات واقعی مدار تنظیم شود. بنابراین نباید صرفاً به دلیل قابل تنظیم بودن، یک مدل را برای تمام پروژه ها انتخاب کرد.

تفاوت کلید اتوماتیک و کلید محافظ جان

کلید اتوماتیک و کلید محافظ جان وظایف یکسانی ندارند. کلید محافظ جان برای تشخیص جریان نشتی و حفاظت در برابر برخی خطرات ناشی از نشتی جریان طراحی شده است، در حالی که کلید اتوماتیک در مدارهای قدرت و توزیع برای حفاظت و قطع مدار در برابر شرایطی مانند اضافه بار و اتصال کوتاه، مطابق طراحی و مشخصات مدل، استفاده می شود. بنابراین در یک تابلو ممکن است هر دو تجهیز وجود داشته باشند و هرکدام وظیفه متفاوتی را انجام دهند.

تفاوت کلید اتوماتیک و فیوز مینیاتوری

فیوز مینیاتوری بیشتر در مدارهای نهایی و توزیع با مشخصات مشخص استفاده می شود، در حالی که MCCB در بسیاری از مدارهای قدرت و فیدرهای صنعتی کاربرد دارد. انتخاب بین آنها به جریان، قدرت قطع، نوع مدار، فضای تابلو و نیاز حفاظتی بستگی دارد.

چرا خرید کلید اتوماتیک از تأمین کننده تخصصی اهمیت دارد؟

در خرید تجهیزات برق صنعتی، فقط تحویل کالا اهمیت ندارد؛ بلکه انتخاب مدل صحیح نیز بخشی از فرآیند خرید است. وقتی مشتری اطلاعاتی مانند جریان، ولتاژ، تعداد پل، کاربرد و مشخصات تابلو را ارائه می کند، تأمین کننده تخصصی می تواند بر اساس همین اطلاعات گزینه های مناسب را بررسی کند. این موضوع خصوصاً زمانی اهمیت دارد که مشتری بین چند مدل با آمپراژ مشابه مردد باشد. در چنین شرایطی، بررسی دیتاشیت، مشخصات محصول و تطبیق آن با نیاز پروژه می تواند از خرید اشتباه جلوگیری کند.

خرید کلید اتوماتیک XKOREN از نوآوران ماشین

اگر برای تابلو برق صنعتی، فیدر، مدار توزیع یا تجهیزات صنعتی به کلید اتوماتیک XKOREN نیاز دارید، بهتر است قبل از خرید مشخصات مدار را آماده کنید. اطلاعاتی مانند آمپراژ، ولتاژ، تعداد پل، نوع بار، قدرت قطع مورد نیاز و فیکس یا قابل تنظیم بودن کلید، امکان بررسی دقیق تر مدل را فراهم می کند. نوآوران ماشین می تواند بر اساس اطلاعات پروژه، مدل های موجود را از نظر مشخصات فنی و قیمت بررسی کند تا انتخاب محصول متناسب با کاربرد انجام شود.

برای استعلام قیمت و انتخاب مدل مناسب کلید اتوماتیک XKOREN، مشخصات مدار و تعداد مورد نیاز را اعلام کنید.

تجربه کارشناسان نوآوران ماشین در انتخاب کلید اتوماتیک

در انتخاب تجهیزات برق صنعتی، تجربه عملی نشان می دهد که یک انتخاب صحیح فقط با دانستن آمپراژ کلید انجام نمی شود. مشخصات واقعی مدار، نوع بار، ساختار تابلو، قدرت اتصال کوتاه، تعداد پل، مشخصات کابل و هماهنگی کلید با سایر تجهیزات حفاظتی همگی باید در نظر گرفته شوند.

به عنوان مثال، زمانی که مشتری برای یک تابلو صنعتی فقط «کلید اتوماتیک 160 آمپر» درخواست می کند، هنوز اطلاعات کافی برای تعیین مدل وجود ندارد. باید مشخص شود کلید در چه نقطه ای از تابلو نصب می شود، نوع بار چیست، سه پل یا چهار پل مورد نیاز است، کلید فیکس است یا قابل تنظیم و قدرت قطع مورد نیاز چه مقدار است.

به همین دلیل رویکرد تخصصی در فروش تجهیزات برق صنعتی این است که ابتدا نیاز واقعی پروژه مشخص شود و سپس محصول مناسب از میان مدل های موجود انتخاب شود. این موضوع درباره کلید اتوماتیک XKOREN نیز اهمیت دارد. برند به تنهایی تعیین کننده مناسب بودن یک مدل برای تمام پروژه ها نیست؛ بلکه مشخصات فنی همان محصول باید با نیاز مدار تطبیق داده شود.

چرا کلید اتوماتیک XKOREN را بررسی کنیم؟

در بازار تجهیزات برق صنعتی، انتخاب برند تنها یکی از مراحل خرید است. محصول باید از نظر مشخصات فنی، کاربرد، قیمت، دسترسی و شرایط تأمین با پروژه تناسب داشته باشد. در مورد محصولات XKOREN نیز پیشنهاد می شود قبل از خرید، مدل مورد نظر از نظر موارد زیر بررسی شود:

• جریان نامی
• ولتاژ کاری
• تعداد پل
• قدرت قطع
• Icu و Ics
• فیکس یا قابل تنظیم بودن
• نوع واحد حفاظتی
• شرایط نصب
• کاربرد مورد نظر
• اصالت و مشخصات محصول

به این ترتیب، کلید اتوماتیک XKOREN به عنوان یک گزینه در میان تجهیزات قابل بررسی قرار می گیرد و انتخاب مدل بر اساس نیاز واقعی پروژه انجام می شود.

جمع بندی نهایی؛ انتخاب کلید اتوماتیک بر اساس نیاز واقعی

کلید اتوماتیک یکی از تجهیزات مهم در تابلوهای برق صنعتی و مدارهای قدرت است و انتخاب صحیح آن باید بر اساس مجموعه ای از پارامترهای فنی انجام شود. آمپراژ، ولتاژ، تعداد پل، نوع بار، قدرت قطع، مشخصات کابل، فیکس یا قابل تنظیم بودن و شرایط نصب، از مهم ترین عواملی هستند که باید پیش از خرید بررسی شوند.

در میان مدل های مختلف، MCCB یا کلید اتوماتیک کمپکت کاربرد گسترده ای در مدارهای قدرت و توزیع دارد و بسته به مشخصات مدل می تواند برای کاربردهای مختلف مورد استفاده قرار گیرد. در انتخاب کلید اتوماتیک XKOREN نیز بهتر است ابتدا نیاز واقعی پروژه مشخص شود و سپس مدل مناسب بر اساس مشخصات فنی، کاربرد و شرایط خرید انتخاب شود.

اگر برای انتخاب بین چند مدل مردد هستید، ارائه اطلاعاتی مانند آمپراژ، ولتاژ، تعداد پل، نوع بار و کاربرد کلید می تواند فرآیند انتخاب را دقیق تر کند.

خرید کلید اتوماتیک XKOREN از نوآوران ماشین

نوآوران ماشین در زمینه تأمین تجهیزات برق صنعتی فعالیت می کند و می تواند برای انتخاب و استعلام کلید اتوماتیک XKOREN بر اساس مشخصات پروژه راهنمایی ارائه دهد.

برای استعلام قیمت و انتخاب مدل مناسب، مشخصات فنی مدار و تعداد مورد نیاز را اعلام کنید.

سوالات متداول درباره کلید اتوماتیک

۱. کلید اتوماتیک چیست؟ کلید اتوماتیک یکی از تجهیزات حفاظتی و قطع و وصل مدار است که در تابلوهای برق و مدارهای قدرت برای حفاظت مدار در برابر شرایطی مانند اضافه بار و اتصال کوتاه، مطابق مشخصات و ساختار همان مدل، مورد استفاده قرار می گیرد.

۲. کلید اتوماتیک چه کاربردی دارد؟ از کلید اتوماتیک در تابلوهای برق صنعتی، مدارهای توزیع، فیدرهای قدرت، ماشین آلات و برخی مدارهای موتوری استفاده می شود. کاربرد دقیق آن به مشخصات محصول و طراحی مدار بستگی دارد.

۳. MCCB چیست؟ MCCB مخفف Molded Case Circuit Breaker و به معنی کلید اتوماتیک کمپکت یا قالبی است. این تجهیزات در بسیاری از مدارهای قدرت و توزیع صنعتی استفاده می شوند و بسته به مدل می توانند امکانات حفاظتی و تنظیمی متفاوتی داشته باشند.

۴. کلید اتوماتیک چند آمپر مناسب است؟ آمپراژ مناسب به جریان بار، مشخصات کابل، نوع مصرف کننده، شرایط نصب و سایر پارامترهای مدار بستگی دارد. بنابراین نمی توان یک آمپراژ مشخص را برای تمام پروژه ها مناسب دانست.

۵. قدرت قطع کلید اتوماتیک چیست؟ قدرت قطع نشان دهنده توانایی کلید برای قطع جریان اتصال کوتاه در شرایط مشخص شده توسط سازنده و استاندارد مربوطه است. این مشخصه باید با سطح اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.

۶. Icu در کلید اتوماتیک چیست؟ Icu ظرفیت نهایی قطع اتصال کوتاه کلید است و مشخص می کند محصول طبق شرایط آزمون تعیین شده تا چه سطحی از جریان اتصال کوتاه را می تواند قطع کند.

۷. تفاوت کلید اتوماتیک و فیوز مینیاتوری چیست؟ MCB یا فیوز مینیاتوری و MCCB یا کلید اتوماتیک هر دو در حفاظت مدار کاربرد دارند، اما از نظر ساختار، رنج جریان، قدرت قطع و کاربرد می توانند متفاوت باشند. MCB بیشتر در مدارهای نهایی و توزیع و MCCB در بسیاری از مدارهای قدرت و فیدرهای صنعتی استفاده می شود.

۸. تفاوت کلید اتوماتیک و کلید حرارتی چیست؟ کلید حرارتی برای کاربردهای خاص حفاظتی، به ویژه در مدارهای موتوری، طراحی شده و بسته به مدل می تواند حفاظت اضافه بار و اتصال کوتاه را ارائه دهد. MCCB کاربرد گسترده تری در مدارهای قدرت و توزیع دارد.

۹. آیا کلید اتوماتیک برای موتور مناسب است؟ می تواند بخشی از سیستم حفاظت مدار موتور باشد، اما انتخاب تجهیزات موتور باید بر اساس طراحی کامل مدار انجام شود. بسته به کاربرد ممکن است تجهیزاتی مانند کنتاکتور، بیمتال یا کلید حرارتی نیز مورد نیاز باشند.

۱۰. تفاوت کلید اتوماتیک و بیمتال چیست؟ بیمتال معمولاً برای حفاظت موتور در برابر اضافه بار استفاده می شود، در حالی که کلید اتوماتیک می تواند برای حفاظت و قطع مدارهای قدرت و توزیع مورد استفاده قرار گیرد. این دو تجهیز در بسیاری از مدارها می توانند نقش های متفاوت و مکمل داشته باشند.

۱۱. کلید سه پل بهتر است یا چهار پل؟ هیچ کدام به صورت کلی بهتر نیستند. انتخاب 3P یا 4P به ساختار شبکه، نحوه استفاده از هادی نول و طراحی تابلو بستگی دارد.

۱۲. قیمت کلید اتوماتیک به چه عواملی بستگی دارد؟ جریان نامی، قدرت قطع، تعداد پل، فیکس یا قابل تنظیم بودن، امکانات حفاظتی، برند، کیفیت ساخت، اصالت کالا و شرایط تأمین از عوامل مؤثر بر قیمت هستند.

۱۳. آیا قدرت قطع بیشتر همیشه بهتر است؟ خیر. قدرت قطع باید متناسب با جریان اتصال کوتاه احتمالی و شرایط واقعی مدار انتخاب شود. عدد بالاتر به تنهایی نشان دهنده مناسب تر بودن محصول برای یک پروژه مشخص نیست.

۱۴. هنگام خرید کلید اتوماتیک به چه نکاتی توجه کنیم؟ جریان نامی، ولتاژ، تعداد پل، نوع بار، قدرت قطع، Icu، Ics، فیکس یا قابل تنظیم بودن، مشخصات کابل، شرایط نصب، اصالت محصول و تناسب کلید با مدار از مهم ترین موارد هستند.

۱۵. کلید اتوماتیک XKOREN را از کجا بخریم؟ برای خرید کلید اتوماتیک XKOREN می توانید مشخصات مدار، آمپراژ، تعداد پل و مدل مورد نیاز را در اختیار نوآوران ماشین قرار دهید تا محصول متناسب با نیاز پروژه بررسی و قیمت آن استعلام شود.
