اصول سیم کشی مدار فرمان کنتاکتور و بیمتال از مهم ترین مباحث در طراحی و اجرای تابلو برق صنعتی و راه اندازی ایمن موتورهای سه فاز است. در بسیاری از خطوط تولید، پمپ ها، فن ها، کمپرسورها و ماشین آلات صنعتی، کنتاکتور وظیفه کنترل قطع و وصل مدار قدرت را بر عهده دارد و بیمتال یا رله اضافه بار حرارتی، اضافه بار موتور را تشخیص می دهد و با قطع مدار فرمان، فرمان توقف را به کنتاکتور ارسال می کند. سیم کشی صحیح این دو تجهیز، در کنار انتخاب مناسب تجهیزات حفاظتی، می تواند قابلیت اطمینان مدار را افزایش دهد، از توقف های ناخواسته جلوگیری کند و احتمال آسیب ناشی از اضافه بار را کاهش دهد.
در اجرای اصول سیم کشی مدار فرمان کنتاکتور و بیمتال، تنها اتصال سیم ها به ترمینال ها اهمیت ندارد؛ بلکه باید تفاوت مدار قدرت و مدار فرمان، ولتاژ بوبین کنتاکتور، جریان نامی موتور، رده بهره برداری کنتاکتور، محدوده تنظیم بیمتال و عملکرد کنتاکت های کمکی به درستی شناخته شوند. برای مثال، اگر کنتاکت نرمال بسته بیمتال در مسیر مناسب مدار فرمان قرار نگیرد، ممکن است هنگام اضافه بار فرمان قطع به درستی صادر نشود. همچنین اگر کنتاکتور با توجه به نوع بار و شرایط راه اندازی انتخاب نشده باشد، کنتاکت های قدرت ممکن است زودتر از انتظار فرسوده شوند یا مدار با قطع و وصل های نامنظم روبه رو شود.
در این راهنما، اصول سیم کشی مدار فرمان کنتاکتور و بیمتال را از مبانی اولیه تا شناخت نقشه راه اندازی موتور سه فاز بررسی می کنیم. در ادامه، مسیر مدار قدرت، نحوه اتصال شستی استارت و استاپ، مدار خودنگهدار، اتصال کنتاکت کمکی بیمتال، تنظیم جریان و روش عیب یابی را مرحله به مرحله توضیح خواهیم داد. هدف این است که خواننده بتواند منطق عملکرد مدار را درک کند و هنگام انتخاب تجهیزات، علاوه بر قیمت، به مشخصات فنی، ایمنی و سازگاری اجزا توجه داشته باشد.
برای بررسی تجهیزات مورد استفاده در این نوع مدارها می توانید از دسته بندی کنتاکتورهای برق صنعتی و فروشگاه نوآوران ماشین دیدن کنید. انتخاب مدل مناسب باید بر اساس اطلاعات واقعی موتور و شرایط کاری انجام شود، نه صرفا ظاهر محصول یا آمپر درج شده روی بدنه.
مدار فرمان کنتاکتور و بیمتال چگونه کار می کند؟
در مدار راه اندازی مستقیم موتور سه فاز، کنتاکتور برق سه فاز را به موتور وصل می کند و بیمتال در صورت تشخیص اضافه بار، از طریق کنتاکت کمکی نرمال بسته خود مدار فرمان را قطع می کند. با فشردن شستی استارت، بوبین کنتاکتور برق دار می شود و کنتاکت های اصلی بسته می شوند.
کنتاکت کمکی نرمال باز کنتاکتور معمولا برای خودنگهداری به کار می رود تا پس از رها کردن شستی استارت، بوبین همچنان فعال بماند. با فشردن شستی استاپ یا عملکرد بیمتال، مدار بوبین قطع می شود و کنتاکتور موتور را از منبع تغذیه جدا می کند. برای حفاظت در برابر اتصال کوتاه نیز باید از وسیله حفاظتی مناسب و هماهنگ با مدار استفاده شود؛ بیمتال به تنهایی جایگزین حفاظت اتصال کوتاه نیست.
تفاوت مدار قدرت و مدار فرمان در راه اندازی موتور سه فاز
برای درک اصول سیم کشی مدار فرمان کنتاکتور و بیمتال، ابتدا باید مدار قدرت را از مدار فرمان تفکیک کنیم. مدار قدرت مسیر انتقال انرژی الکتریکی به موتور است و در یک مدار راه اندازی مستقیم معمولی، منبع سه فاز، تجهیزات حفاظت اتصال کوتاه، کنتاکتور، بیمتال و موتور را در بر می گیرد. ظرفیت تجهیزات، سطح مقطع سیم ها و هماهنگی حفاظتی باید متناسب با جریان موتور، شرایط راه اندازی، سطح اتصال کوتاه احتمالی و الزامات نصب انتخاب شوند.
مدار فرمان وظیفه کنترل عملکرد کنتاکتور را دارد. در مدار متداول استارت و استاپ، شستی استارت برای صدور فرمان وصل، شستی استاپ برای قطع فرمان، بوبین کنتاکتور برای فعال کردن مکانیزم کلیدزنی و کنتاکت کمکی کنتاکتور برای حفظ فرمان پس از رها کردن شستی استارت استفاده می شوند. کنتاکت نرمال بسته بیمتال نیز در مسیر فرمان قرار می گیرد تا در صورت تشخیص اضافه بار، جریان بوبین قطع شود و کنتاکتور آزاد گردد.
این تفکیک هنگام عیب یابی نیز اهمیت زیادی دارد. برای مثال، اگر موتور روشن نمی شود، ممکن است علت در مدار قدرت، قطع بودن وسیله حفاظتی، نبود ولتاژ فرمان، خرابی بوبین، باز ماندن کنتاکت بیمتال یا اشتباه در سیم کشی شستی ها باشد. بنابراین، به جای تعویض فوری کنتاکتور، باید مسیر عملکرد مدار به صورت مرحله ای بررسی شود.
اگر در حال طراحی یا تکمیل تابلو برق هستید، مقاله تجهیزات تابلو برق صنعتی می تواند برای آشنایی با نقش تجهیزات کنترلی و حفاظتی مرتبط مفید باشد.
کنتاکتور چیست و چه نقشی در مدار دارد؟
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مکرر مدارهای قدرت، از جمله مدار موتورهای الکتریکی، استفاده می شود. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و مکانیزم داخلی کنتاکتور تغییر وضعیت می دهد؛ در نتیجه، کنتاکت های اصلی بسته می شوند و جریان به سمت بار برقرار می شود. هنگامی که فرمان بوبین قطع شود، کنتاکت ها به وضعیت اولیه بازمی گردند؛ مگر آنکه خرابی مکانیکی یا جوش خوردن کنتاکت ها مانع عملکرد عادی شود.
انتخاب کنتاکتور برای موتور سه فاز باید با توجه به جریان و توان نامی موتور، ولتاژ مدار قدرت، رده بهره برداری متناسب با نوع بار، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی انجام شود. انتخاب کنتاکتور صرفا بر اساس عدد آمپر درج شده روی بدنه می تواند گمراه کننده باشد؛ زیرا شرایط کاری موتور با بارهای مقاومتی یا سایر کاربردها یکسان نیست.
برای بررسی جزئیات بیشتر، راهنمای انتخاب کنتاکتور برای موتور سه فاز و مقاله راهنمای انتخاب کنتاکتور موتور را مطالعه کنید. این صفحات به شما کمک می کنند پیش از خرید، اطلاعات لازم برای انتخاب تجهیز متناسب با کاربرد را مشخص کنید.
بیمتال چیست و چگونه از موتور محافظت می کند؟
بیمتال یا رله اضافه بار حرارتی، وسیله ای حفاظتی است که برای تشخیص اضافه بار موتور و ارسال فرمان قطع به مدار فرمان به کار می رود. در مدل های حرارتی رایج، عبور جریان بیش از محدوده مناسب برای مدت مشخص باعث عملکرد مکانیزم حرارتی می شود. سپس کنتاکت کمکی بیمتال تغییر وضعیت می دهد و در مدار متداول، کنتاکت نرمال بسته آن مسیر بوبین کنتاکتور را قطع می کند. با آزاد شدن کنتاکتور، کنتاکت های اصلی باز می شوند و موتور از منبع تغذیه جدا می شود.
بیمتال معمولا در مسیر قدرت موتور و پس از کنتاکتور نصب می شود، اما محل دقیق نصب و روش اتصال باید مطابق نقشه سازنده و هماهنگی حفاظتی مجموعه تعیین شود. محدوده تنظیم بیمتال باید با جریان نامی درج شده روی پلاک موتور و شرایط واقعی بهره برداری سازگار باشد. تنظیم بیش از حد بالا می تواند حساسیت حفاظت را کاهش دهد و تنظیم نامناسب پایین نیز ممکن است به قطع های غیرضروری منجر شود.
نکته مهم این است که بیمتال به تنهایی برای قطع اتصال کوتاه طراحی نشده است. به همین دلیل، انتخاب و هماهنگی آن با وسیله حفاظتی مناسب مانند فیوز یا کلید اتوماتیک اهمیت دارد. برای شناخت سایر تجهیزات حفاظت مدار می توانید به دسته بندی کلیدهای اتوماتیک و مقاله تجهیزات حفاظتی برق صنعتی مراجعه کنید.

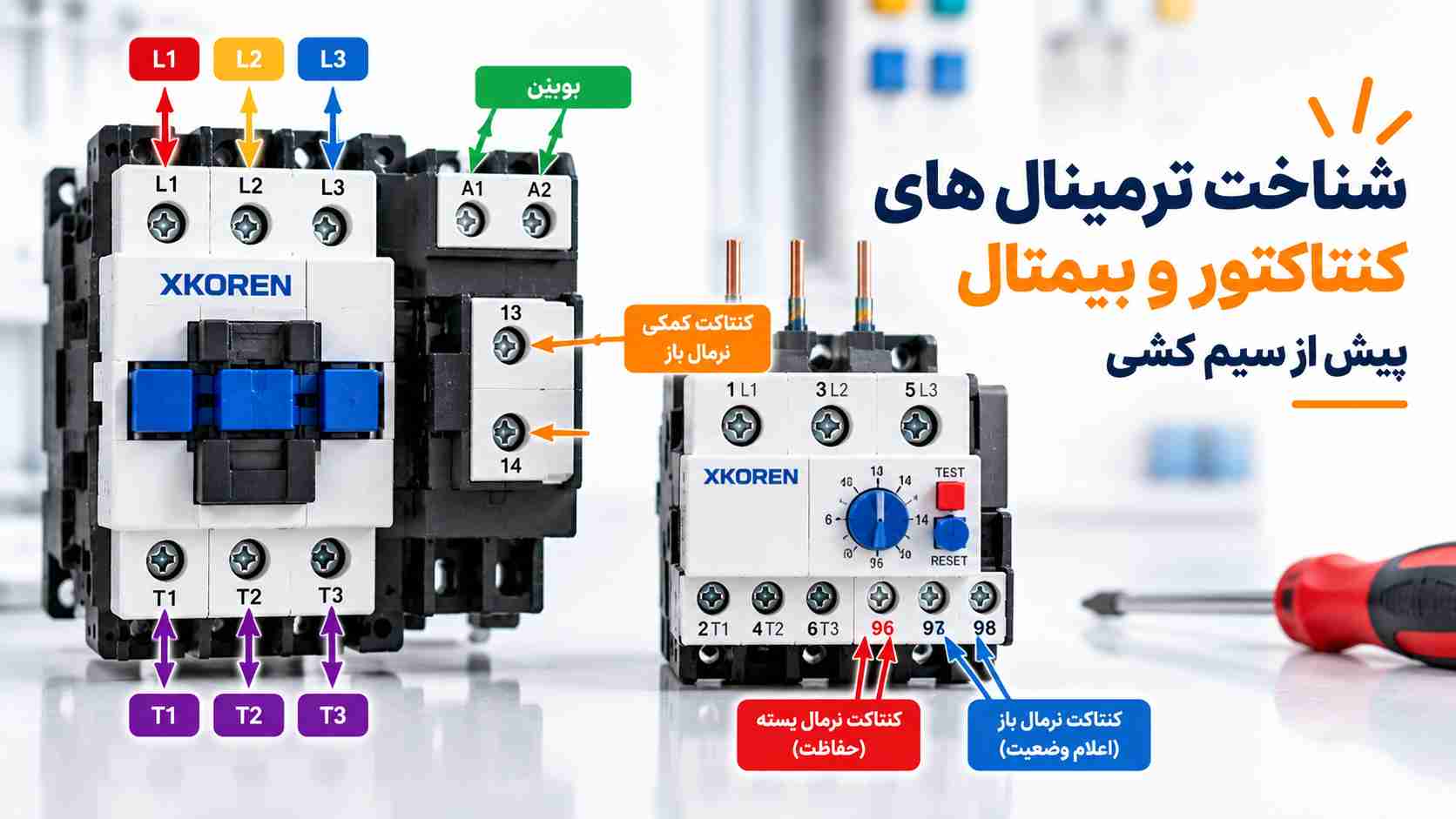

شناخت ترمینال های کنتاکتور و بیمتال پیش از سیم کشی
پیش از اجرای اصول سیم کشی مدار فرمان کنتاکتور و بیمتال، لازم است علامت گذاری ترمینال ها از روی بدنه و نقشه همان مدل بررسی شود. در بسیاری از کنتاکتورهای سه فاز، ورودی های قدرت با L1، L2 و L3 و خروجی ها با T1، T2 و T3 مشخص می شوند. ترمینال های بوبین معمولا A1 و A2 هستند. در بسیاری از مدل ها، کنتاکت کمکی نرمال باز کنتاکتور با 13 و 14 و کنتاکت کمکی نرمال بسته بیمتال با 95 و 96 شناخته می شوند. با این حال، شماره گذاری و امکانات جانبی ممکن است بر اساس سازنده و مدل متفاوت باشد؛ بنابراین نباید تنها به شماره های رایج اکتفا کرد.
| بخش تجهیز | شماره یا علامت رایج | وظیفه |
|---|---|---|
| ورودی قدرت کنتاکتور | L1، L2، L3 | دریافت سه فاز |
| خروجی قدرت کنتاکتور | T1، T2، T3 | انتقال برق به سمت بار |
| بوبین کنتاکتور | A1، A2 | فعال کردن مکانیزم کنتاکتور |
| کنتاکت کمکی نرمال باز | 13، 14 | کاربرد در خودنگهداری یا ارسال فرمان |
| کنتاکت کمکی نرمال بسته بیمتال | 95، 96 | قطع مدار فرمان هنگام عملکرد اضافه بار |
| کنتاکت کمکی نرمال باز بیمتال | 97، 98 | ارسال سیگنال عملکرد بیمتال در مدار اعلام وضعیت |
ولتاژ نامی بوبین باید پیش از سیم کشی مشخص شود. برای مثال، شباهت ظاهری دو کنتاکتور به معنی یکسان بودن ولتاژ بوبین آنها نیست. اعمال ولتاژ اشتباه می تواند باعث عملکرد نامناسب یا آسیب به بوبین شود. همچنین پیش از اتصال بیمتال باید محدوده جریان قابل تنظیم و روش سیم بندی مجاز آن بررسی شود.
نکته ایمنی: پیش از سیم کشی یا بررسی ترمینال ها، منبع تغذیه را قطع کنید، از بی برق بودن مدار با ابزار مناسب اطمینان بگیرید و از وصل ناخواسته برق جلوگیری کنید. اجرا و آزمایش مدار باید توسط فرد دارای صلاحیت و مطابق مقررات ایمنی و دستورالعمل سازنده انجام شود.
نقشه مدار قدرت راه اندازی موتور سه فاز با کنتاکتور و بیمتال
در مدار راه اندازی مستقیم یا DOL، موتور سه فاز با وصل شدن کنتاکتور مستقیما به منبع تغذیه متصل می شود. این روش برای کاربردهایی مناسب است که جریان راه اندازی مستقیم موتور و شرایط مکانیکی بار با ظرفیت شبکه و تجهیزات سازگار باشند. در این مدار، کنتاکتور وظیفه قطع و وصل جریان موتور را بر عهده دارد و بیمتال برای تشخیص اضافه بار و ارسال فرمان توقف به کار می رود. وسیله حفاظت اتصال کوتاه نیز باید متناسب با موتور و مجموعه تجهیزات انتخاب شود.
مسیر معمول مدار قدرت به این صورت است:
منبع سه فاز ← وسیله حفاظت اتصال کوتاه ← کنتاکتور ← بیمتال ← موتور سه فاز
در این آرایش، سه فاز ورودی پس از عبور از وسیله حفاظتی به ترمینال های ورودی کنتاکتور متصل می شوند. خروجی های اصلی کنتاکتور به ورودی های قدرت بیمتال و خروجی های بیمتال به ترمینال های متناظر موتور وصل می شوند. شماره گذاری دقیق ترمینال ها و ترتیب اتصال باید مطابق نقشه سازنده هر تجهیز بررسی شود؛ زیرا نوع طراحی و آرایش ترمینال ها ممکن است در مدل های مختلف تفاوت داشته باشد.
وظیفه هر تجهیز در مدار قدرت
| تجهیز | وظیفه اصلی | نکته انتخاب |
|---|---|---|
| وسیله حفاظت اتصال کوتاه | قطع جریان خطاهای اتصال کوتاه در محدوده عملکرد تجهیز | ظرفیت قطع و هماهنگی حفاظتی باید بررسی شود |
| کنتاکتور | وصل و قطع مدار قدرت موتور | انتخاب بر اساس نوع بار، جریان و رده بهره برداری |
| بیمتال | تشخیص اضافه بار و صدور فرمان قطع | محدوده تنظیم باید با جریان موتور سازگار باشد |
| موتور سه فاز | تبدیل انرژی الکتریکی به انرژی مکانیکی | اطلاعات پلاک موتور مبنای انتخاب و تنظیم است |
انتخاب این تجهیزات به صورت جداگانه و بدون بررسی هماهنگی آنها می تواند موجب عملکرد نامناسب مدار شود. برای نمونه، کنتاکتور باید توانایی قطع و وصل بار مورد نظر را داشته باشد و وسیله حفاظتی نیز باید با شرایط اتصال کوتاه و سایر اجزای مدار هماهنگ باشد. برای آشنایی با تجهیزات مورد استفاده در تابلوهای صنعتی، به دسته بندی کلیدهای اتوماتیک و فروشگاه تجهیزات برق صنعتی نوآوران ماشین مراجعه کنید.
نکات مهم پیش از اجرای مدار قدرت
پیش از سیم کشی، جریان نامی موتور را از روی پلاک آن بخوانید و ولتاژ شبکه، روش راه اندازی و شرایط بار را مشخص کنید. سپس کنتاکتور، بیمتال و وسیله حفاظتی را بر اساس اطلاعات فنی و جداول سازنده انتخاب کنید. سطح مقطع سیم ها نیز باید با توجه به جریان، روش نصب، دمای محیط، طول مسیر و الزامات مقررات مربوط تعیین شود. استفاده از یک اندازه سیم یا یک مدل کنتاکتور برای همه موتورهای سه فاز، روش قابل اتکایی نیست.
همچنین نباید عملکرد بیمتال را با حفاظت اتصال کوتاه یکسان دانست. بیمتال معمولا برای تشخیص اضافه بار و قطع مدار فرمان به کار می رود؛ بنابراین طراحی صحیح مدار به هماهنگی آن با وسیله حفاظت اتصال کوتاه نیاز دارد. در پروژه های صنعتی، شرایط راه اندازی، جریان اتصال کوتاه احتمالی و الزامات هماهنگی تجهیزات باید مطابق استانداردهای مرتبط و اطلاعات سازنده بررسی شوند.

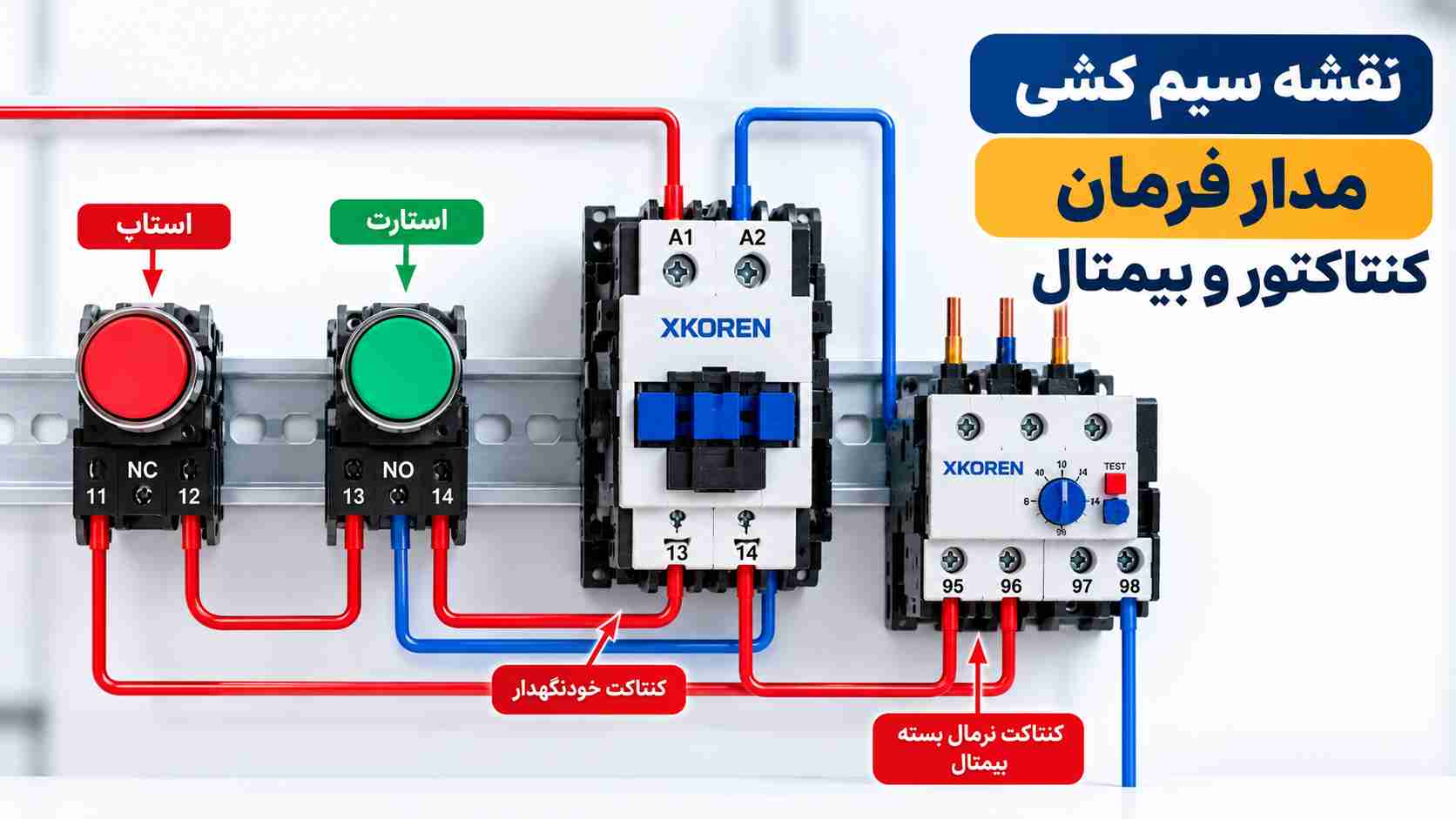

نقشه سیم کشی مدار فرمان کنتاکتور و بیمتال
مدار فرمان وظیفه دارد تعیین کند چه زمانی بوبین کنتاکتور برق دار شود و چه زمانی فرمان آن قطع گردد. در یک مدار ساده راه اندازی مستقیم، شستی استاپ، کنتاکت نرمال بسته بیمتال، شستی استارت و کنتاکت کمکی خودنگهدار در منطق کنترلی مدار نقش دارند. هدف این است که موتور با فرمان استارت روشن شود، پس از رها کردن شستی استارت به کار ادامه دهد و با فشردن استاپ یا عملکرد بیمتال از مدار خارج شود.
برای توضیح اصول سیم کشی مدار فرمان کنتاکتور و بیمتال، ابتدا باید ولتاژ مدار فرمان و ولتاژ نامی بوبین کنتاکتور مشخص باشد. مدار فرمان ممکن است با ولتاژی متفاوت از ولتاژ مدار قدرت کار کند؛ از این رو اتصال مستقیم بوبین به فاز و نول یا هر منبع دیگری بدون بررسی مشخصات آن مجاز نیست. همچنین باید نوع شستی ها، کنتاکت های کمکی و روش بازنشانی بیمتال مطابق طراحی مدار تعیین شود.
منطق عملکرد مدار فرمان
در مدار متداول شستی استارت و استاپ، مسیر فرمان به صورت مفهومی از منبع فرمان به شستی استاپ، سپس کنتاکت نرمال بسته بیمتال و بعد به شاخه استارت و خودنگهدار می رسد. خروجی این بخش به بوبین کنتاکتور متصل می شود و سر دیگر بوبین به مسیر برگشت منبع فرمان وصل خواهد شد. ترتیب نهایی سیم ها باید با نقشه اجرایی، ولتاژ فرمان و تجهیزات واقعی مطابقت داشته باشد.
در این مدار، شستی استاپ معمولا از نوع نرمال بسته انتخاب می شود تا در وضعیت عادی مسیر فرمان برقرار باشد و با فشردن آن، مسیر بوبین قطع شود. شستی استارت معمولا نرمال باز است و با فشردن آن، مسیر فرمان برای فعال شدن بوبین برقرار می شود. کنتاکت کمکی نرمال باز کنتاکتور به صورت موازی با شستی استارت قرار می گیرد تا پس از فعال شدن کنتاکتور، مسیر خودنگهدار برقرار بماند.
کنتاکت نرمال بسته بیمتال نیز در مسیر فرمان قرار می گیرد. زمانی که بیمتال در اثر اضافه بار عمل کند، این کنتاکت باز می شود و برق بوبین قطع می گردد. به این ترتیب، کنتاکتور آزاد شده و کنتاکت های اصلی آن باز می شوند. این عملکرد تنها در صورتی قابل اتکاست که بیمتال درست انتخاب شده باشد، کنتاکت کمکی آن سالم باشد و مدار فرمان مطابق طراحی اجرا شده باشد.
جدول عملکرد مدار فرمان
| وضعیت | وضعیت مدار فرمان | نتیجه مورد انتظار |
|---|---|---|
| مدار آماده و استارت فشرده نشده | شستی استارت باز است | بوبین بی برق می ماند |
| شستی استارت فشرده می شود | مسیر بوبین برقرار می شود | کنتاکتور جذب می کند |
| شستی استارت رها می شود | کنتاکت خودنگهدار مسیر را حفظ می کند | کنتاکتور در وضعیت وصل باقی می ماند |
| شستی استاپ فشرده می شود | مسیر فرمان قطع می شود | کنتاکتور آزاد می شود |
| بیمتال اضافه بار را تشخیص می دهد | کنتاکت نرمال بسته بیمتال باز می شود | فرمان کنتاکتور قطع می شود |
| برق مدار فرمان از دست می رود | بوبین بی برق می شود | کنتاکتور باید آزاد شود |
این جدول عملکرد عمومی مدار متداول خودنگهدار را نشان می دهد؛ اما جایگزین نقشه اجرایی و بررسی تجهیزات واقعی نیست. مدارهای دارای PLC، رله های واسط، کلیدهای انتخاب وضعیت، توقف اضطراری یا چند نقطه فرمان، منطق پیچیده تری دارند و باید مطابق نقشه طراحی شده اجرا شوند.

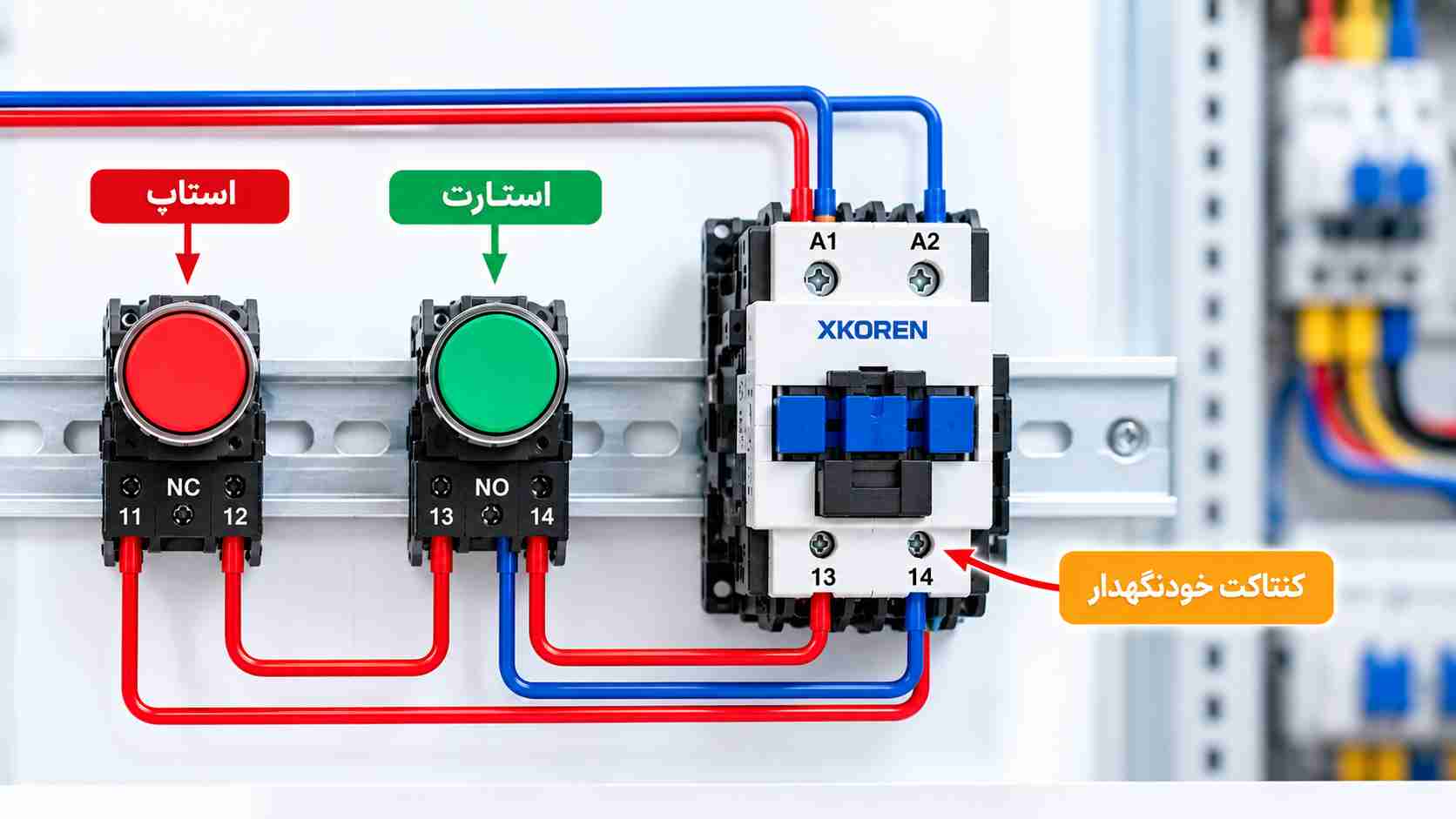

نحوه اتصال شستی استارت، استاپ و کنتاکت خودنگهدار
یکی از بخش های مهم اصول سیم کشی مدار فرمان کنتاکتور و بیمتال، درک عملکرد خودنگهدار است. اگر تنها شستی استارت در مسیر بوبین قرار داشته باشد، با رها کردن شستی، مسیر فرمان قطع می شود و کنتاکتور آزاد خواهد شد. برای جلوگیری از این وضعیت در مدارهای متداول، از یک کنتاکت کمکی نرمال باز کنتاکتور استفاده می شود تا پس از جذب کنتاکتور، مسیر فرمان را مستقل از شستی استارت حفظ کند.
در بسیاری از کنتاکتورها، کنتاکت کمکی نرمال باز با شماره های 13 و 14 مشخص می شود. در یک مدار متداول، این کنتاکت به صورت موازی با شستی استارت در شاخه خودنگهدار قرار می گیرد. هنگام فشردن استارت، بوبین برق دار می شود و کنتاکتور جذب می کند؛ سپس کنتاکت کمکی بسته می شود و مسیر فرمان را حفظ می کند. با فشردن شستی استاپ یا باز شدن کنتاکت نرمال بسته بیمتال، مسیر بوبین قطع می شود، کنتاکتور آزاد می گردد و کنتاکت خودنگهدار نیز به وضعیت اولیه بازمی گردد.
در اجرای واقعی، باید بررسی شود که کنتاکت کمکی انتخاب شده از نظر نوع عملکرد و ظرفیت برای کاربرد مورد نظر مناسب باشد. همچنین اگر مدار باید پس از قطع و وصل مجدد برق در وضعیت خاموش باقی بماند، منطق خودنگهدار متداول معمولا چنین رفتاری دارد؛ زیرا با قطع برق، بوبین آزاد می شود و با بازگشت برق، بدون فرمان استارت مسیر خودنگهدار برقرار نخواهد بود. با این حال، منطق مدارهای اتوماتیک یا دارای PLC می تواند متفاوت باشد و باید از روی نقشه بررسی شود.
نقش کنتاکت بیمتال در مدار فرمان
کنتاکت نرمال بسته بیمتال معمولا به صورت سری در مسیر فرمان بوبین قرار می گیرد. در بسیاری از مدل ها، ترمینال های 95 و 96 برای این کنتاکت استفاده می شوند. در حالت عادی، مسیر فرمان برقرار است؛ اما پس از عملکرد بیمتال، کنتاکت تغییر وضعیت می دهد و بوبین کنتاکتور بی برق می شود. کنتاکت نرمال باز بیمتال، که در بسیاری از مدل ها با 97 و 98 شناخته می شود، می تواند برای ارسال سیگنال هشدار یا اعلام وضعیت اضافه بار استفاده شود، مشروط بر اینکه با نقشه و ظرفیت مجاز همان تجهیز سازگار باشد.
در صورت عملکرد مکرر بیمتال، نباید صرفا آن را بازنشانی کرد و دوباره موتور را راه اندازی نمود. ابتدا باید علت اضافه بار، گیرپاژ مکانیکی، افزایش جریان، قطع فاز احتمالی، تنظیم نادرست بیمتال یا سایر شرایط غیرعادی بررسی شود. برای شناخت تجهیزات حفاظتی مرتبط، مقاله تجهیزات حفاظتی برق صنعتی و دسته بندی رله های بیمتال را ببینید.
نکته ایمنی: سیم کشی و آزمایش مدار فرمان باید در وضعیت ایمن و پس از قطع منبع تغذیه انجام شود. از ایجاد اتصال موقت یا دور زدن کنتاکت حفاظتی بیمتال برای راه اندازی موتور خودداری کنید؛ این کار می تواند حفاظت مورد انتظار را از مدار خارج کند. در صورت نبود تجربه و صلاحیت فنی، اجرای کار را به برقکار یا تکنسین واجد صلاحیت بسپارید.

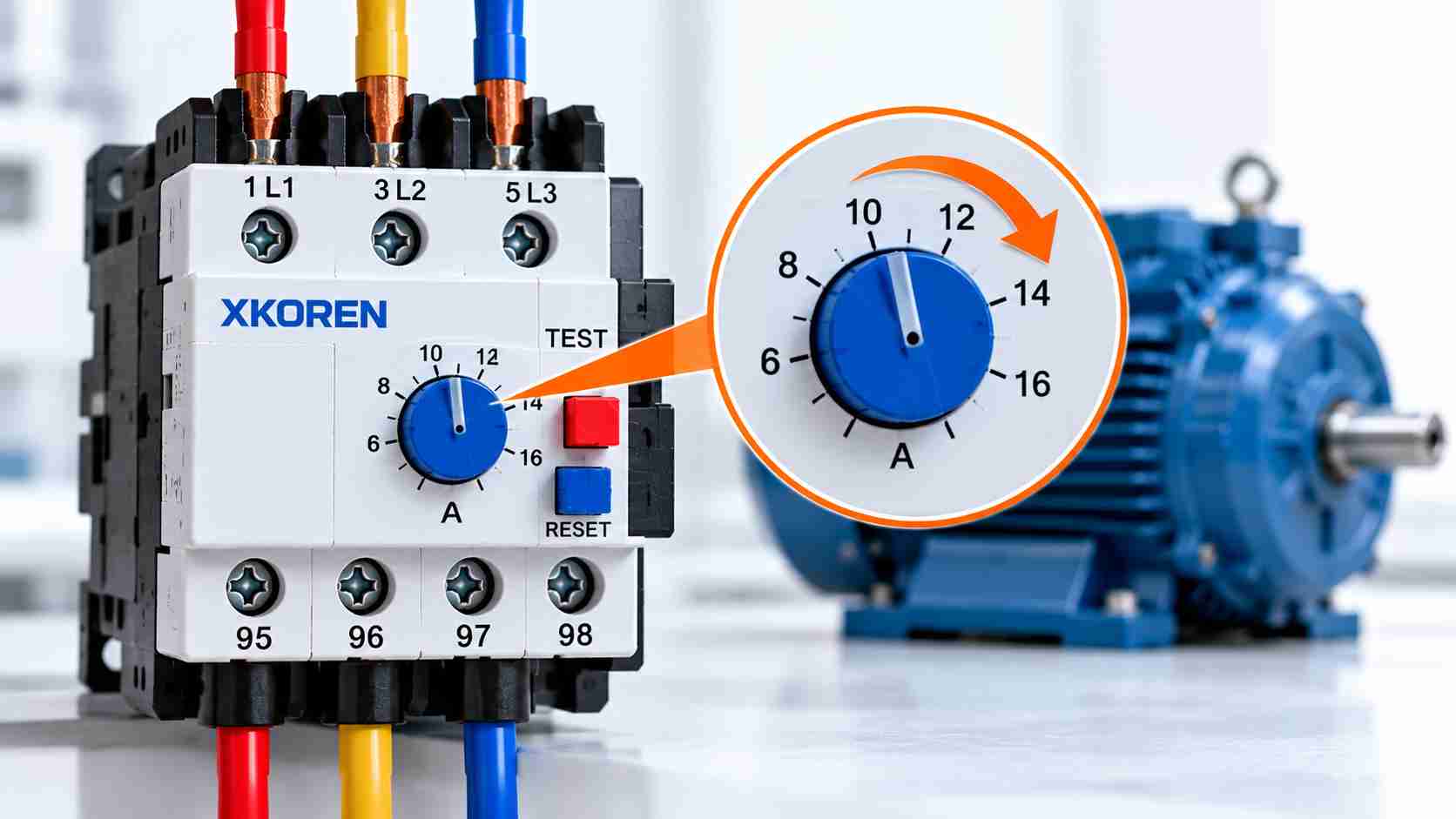

نحوه تنظیم بیمتال متناسب با جریان موتور سه فاز
تنظیم صحیح بیمتال یکی از مهم ترین مراحل راه اندازی موتور سه فاز است. اگر جریان تنظیمی با شرایط نامی موتور و دستورالعمل سازنده مطابقت نداشته باشد، ممکن است بیمتال در شرایط عادی به طور مکرر عمل کند یا در برابر اضافه بار مورد انتظار، حفاظت مناسبی فراهم نکند. بنابراین تنظیم بیمتال نباید صرفا بر اساس حدس، اندازه موتور یا تجربه مربوط به یک موتور دیگر انجام شود؛ اطلاعات پلاک موتور، نوع اتصال، شرایط کاری و دستورالعمل سازنده بیمتال باید مبنای تصمیم گیری قرار گیرند.
جریان تنظیمی بیمتال چگونه تعیین می شود؟
در بسیاری از کاربردهای متداول، محدوده تنظیم بیمتال باید جریان نامی درج شده روی پلاک موتور را پوشش دهد. با این حال، مقدار نهایی تنظیم و نحوه انتخاب بیمتال به محل نصب آن در مدار، روش راه اندازی، شرایط محیطی، مشخصات موتور و توصیه سازنده بستگی دارد. اگر بیمتال در مسیر خط موتور نصب شده باشد، مبنای تنظیم با حالتی که در آرایش خاصی داخل مدار مثلث قرار گرفته متفاوت خواهد بود. به همین دلیل، نباید یک ضریب ثابت را بدون شناخت مدار برای همه موتورهای سه فاز به کار برد.
برای مثال، اگر روی پلاک موتور جریان نامی ۸ آمپر درج شده باشد، باید بیمتالی انتخاب شود که محدوده تنظیم آن جریان را در بر بگیرد. سپس مقدار تنظیم طبق دستورالعمل سازنده و شرایط طراحی تعیین می شود. این مثال به معنی آن نیست که هر موتور با جریان ۸ آمپر باید دقیقا روی همین عدد تنظیم شود؛ شرایط نصب، کلاس عملکرد بیمتال، نوع راه اندازی و توصیه سازنده می توانند در تصمیم نهایی اثرگذار باشند.
چرا بیمتال مرتب قطع می کند؟
عملکرد مکرر بیمتال می تواند نشانه اضافه بار واقعی، انتخاب نامناسب تجهیز یا ایراد در موتور و مدار تغذیه باشد. مهم ترین مواردی که باید بررسی شوند عبارت اند از:
- اضافه بار مکانیکی: بار متصل به موتور بیش از ظرفیت مجاز آن است یا بخش مکانیکی دستگاه به سختی حرکت می کند.
- قطع فاز یا نامتعادلی ولتاژ: شرایط نامناسب تغذیه می تواند موجب افزایش جریان در یک یا چند فاز شود.
- تنظیم نادرست بیمتال: مقدار تنظیم با جریان نامی و شرایط کاری موتور سازگار نیست.
- انتخاب نامناسب بیمتال: محدوده تنظیم یا مشخصات عملکرد تجهیز برای کاربرد انتخاب شده مناسب نیست.
- مشکل در موتور یا سیم کشی: اتصالات نامناسب، خرابی سیم پیچ یا سایر عیب های الکتریکی می توانند جریان غیرعادی ایجاد کنند.
- شرایط محیطی نامناسب: دمای محیط و شرایط نصب، در محدوده ای که سازنده مشخص کرده، ممکن است بر عملکرد تجهیز اثر بگذارند.
پس از عملکرد بیمتال، ابتدا باید علت قطع بررسی شود. بازنشانی مکرر بیمتال بدون شناسایی علت می تواند باعث تداوم وضعیت خطرناک، آسیب به موتور یا توقف ناخواسته خط تولید شود. برای مطالعه بیشتر، مقاله روش های حفاظت از الکتروموتور و مطلب تفاوت کنتاکتور و بیمتال را بخوانید.

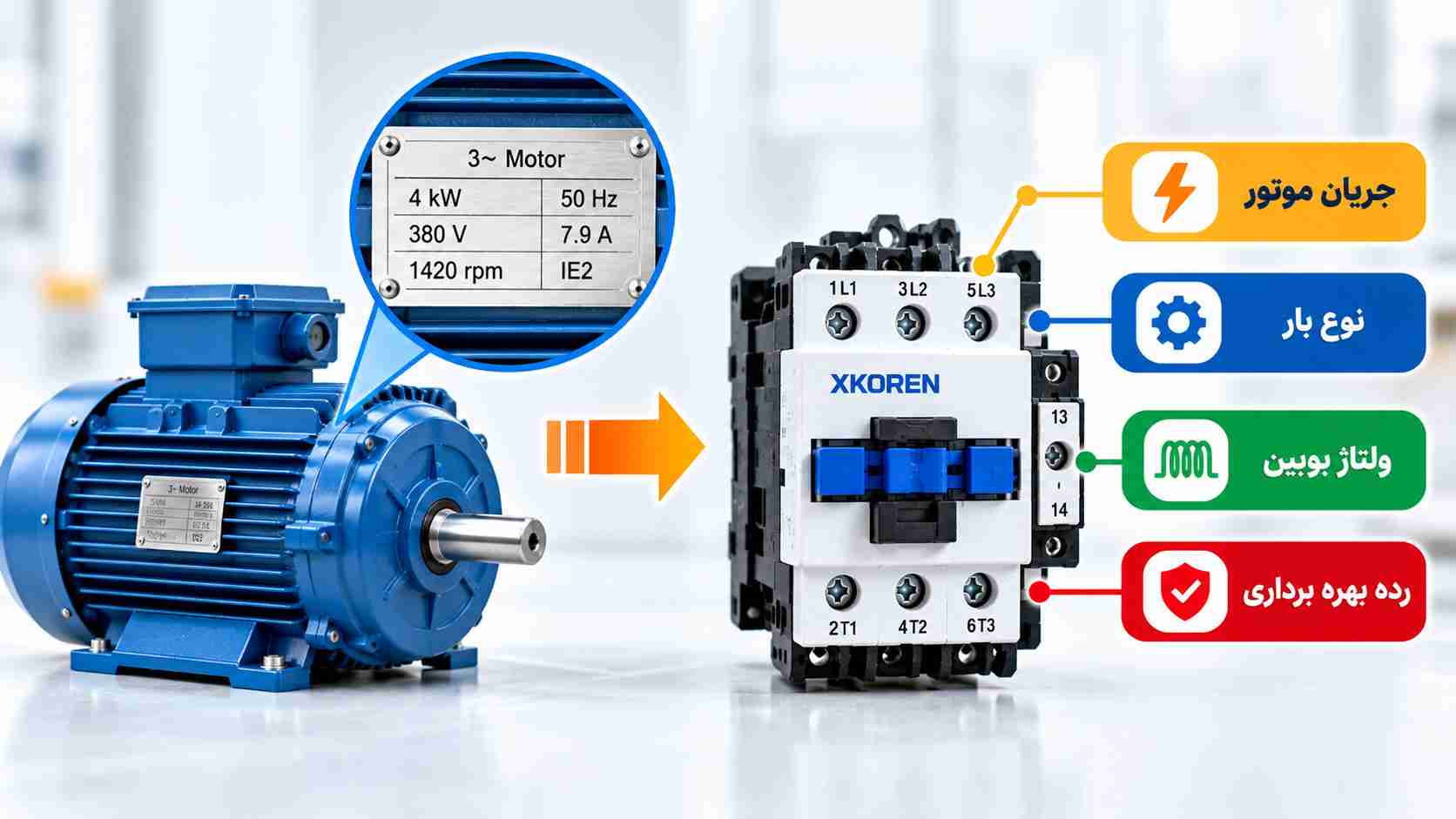

چگونه کنتاکتور مناسب موتور سه فاز انتخاب کنیم؟
انتخاب کنتاکتور صرفا بر اساس توان نوشته شده روی بدنه آن کافی نیست. برای انتخاب مناسب باید جریان نامی موتور، ولتاژ کاری، نوع بار، دفعات قطع و وصل، شرایط محیطی و رده بهره برداری در نظر گرفته شود. موتورهای الکتریکی هنگام راه اندازی ممکن است جریانی بالاتر از جریان نامی خود بکشند؛ بنابراین کنتاکتور باید برای شرایط واقعی راه اندازی و قطع و وصل موتور مناسب باشد.
معیارهای اصلی انتخاب کنتاکتور
| معیار | دلیل اهمیت |
|---|---|
| جریان نامی موتور | یکی از مبانی اصلی تعیین اندازه کنتاکتور است |
| ولتاژ مدار قدرت | باید با مشخصات کاری و عایقی تجهیز سازگار باشد |
| رده بهره برداری | مشخص می کند کنتاکتور برای چه نوع بار و شرایط قطع و وصل طراحی شده است |
| ولتاژ بوبین | باید با منبع تغذیه مدار فرمان مطابقت داشته باشد |
| تعداد کنتاکت های کمکی | برای خودنگهدار، اینترلاک و ارسال وضعیت استفاده می شوند |
| دفعات قطع و وصل | بر عمر الکتریکی و مکانیکی تجهیز اثر دارد |
| شرایط محیطی | دما، گرد و غبار و شرایط نصب می توانند در انتخاب اثرگذار باشند |
در انتخاب کنتاکتور موتور، رده بهره برداری متناسب با موتور و مشخصات اعلام شده سازنده اهمیت ویژه ای دارد. همچنین جریان قابل تحمل تجهیز در ولتاژ کاری واقعی باید بررسی شود؛ زیرا مقایسه صرف جریان های درج شده برای شرایط کاری متفاوت ممکن است نتیجه نادرستی بدهد.
برای آشنایی بیشتر با این موضوع، راهنمای انتخاب کنتاکتور برای موتور سه فاز و راهنمای انتخاب موتور کنتاکتور را مطالعه کنید. برای بررسی گزینه های موجود نیز می توانید به دسته بندی کنتاکتورها مراجعه کنید.

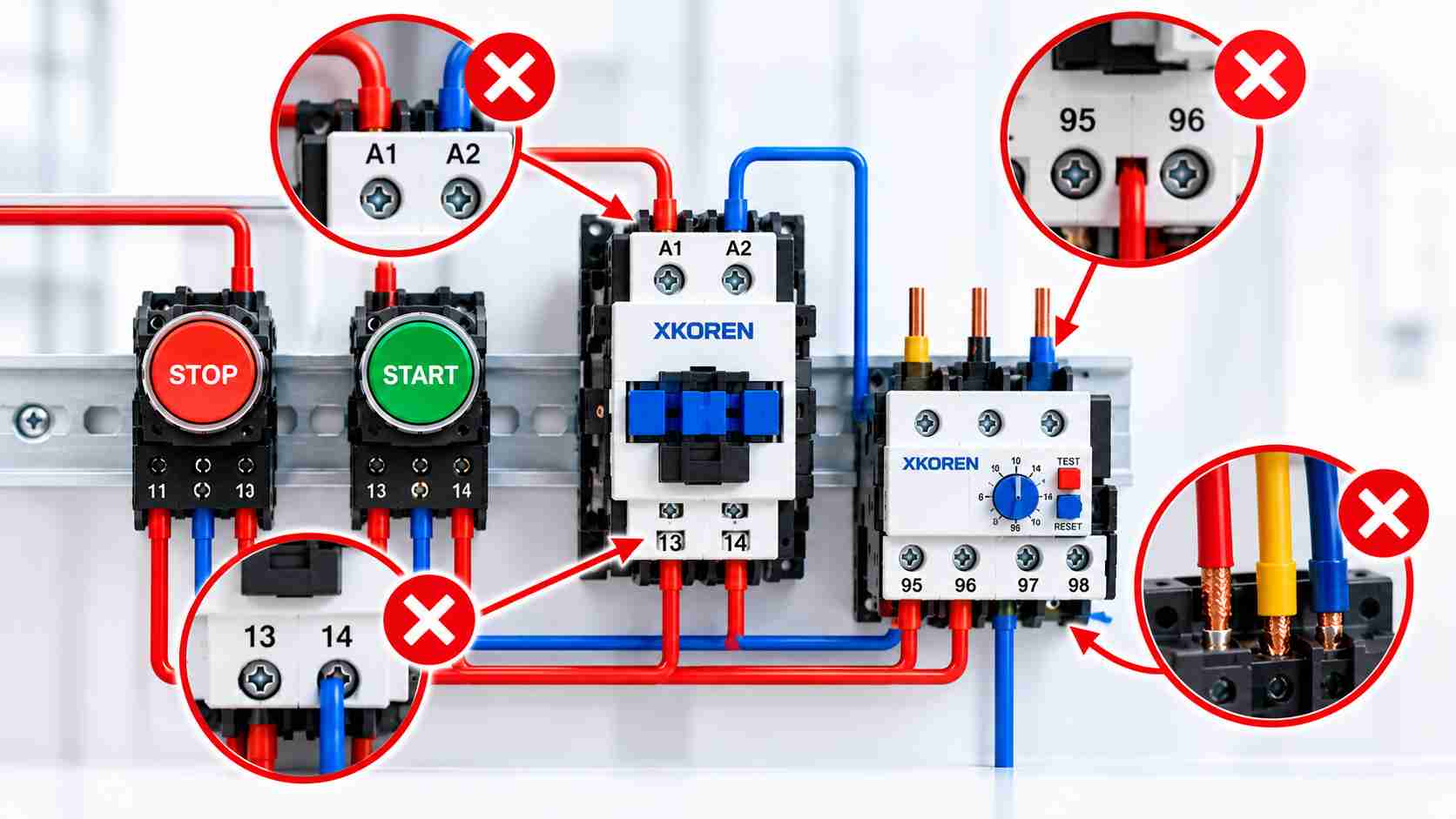

اشتباهات رایج در سیم کشی مدار فرمان کنتاکتور و بیمتال
بخش مهمی از ایرادهای راه اندازی موتور از اشتباه در انتخاب تجهیزات، شناسایی ترمینال ها یا اجرای نادرست مدار فرمان ناشی می شود. شناخت این اشتباهات به کاهش خطاهای نصب و ساده تر شدن عیب یابی کمک می کند.
اشتباه گرفتن مدار قدرت و مدار فرمان
مدار قدرت جریان مورد نیاز موتور را عبور می دهد؛ در حالی که مدار فرمان برای کنترل بوبین کنتاکتور و تجهیزات کنترلی استفاده می شود. ولتاژ، جریان و سطح حفاظت این دو مدار لزوما یکسان نیست. پیش از سیم کشی باید نقشه هر دو بخش مشخص باشد و سیم ها بر اساس نقشه، ولتاژ کاری و الزامات نصب انتخاب شوند.
اتصال اشتباه بوبین کنتاکتور
بوبین کنتاکتور دارای ولتاژ نامی مشخص است. استفاده از بوبین با ولتاژ نامناسب می تواند مانع عملکرد صحیح آن شود یا به بوبین آسیب برساند. پیش از اتصال، مشخصات درج شده روی کنتاکتور و نقشه سازنده را بررسی کنید. ترمینال های A1 و A2 در بسیاری از کنتاکتورها برای اتصال بوبین به کار می روند، اما ولتاژ مورد نیاز باید از روی اطلاعات همان مدل تعیین شود.
استفاده نادرست از کنتاکت های کمکی
کنتاکت نرمال باز و نرمال بسته عملکرد یکسانی ندارند. در مدار خودنگهدار متداول، از کنتاکت کمکی نرمال باز استفاده می شود تا پس از جذب کنتاکتور، مسیر فرمان حفظ شود. استفاده از کنتاکت نامناسب یا شناسایی اشتباه ترمینال ها ممکن است باعث شود کنتاکتور جذب نکند، پس از رها کردن استارت قطع شود یا عملکرد مدار با منطق مورد انتظار مطابقت نداشته باشد.
حذف کردن کنتاکت حفاظتی بیمتال از مدار فرمان
اگر کنتاکت حفاظتی بیمتال از مدار فرمان حذف یا دور زده شود، عملکرد مورد انتظار برای قطع فرمان کنتاکتور هنگام اضافه بار از بین می رود. این کار راه حل مناسبی برای جلوگیری از قطع مکرر نیست. اگر بیمتال پیوسته عمل می کند، علت اضافه بار باید بررسی شود و در صورت نیاز، تنظیم و انتخاب تجهیزات اصلاح شود.
انتخاب نامناسب وسیله حفاظت اتصال کوتاه
بیمتال به تنهایی جایگزین حفاظت اتصال کوتاه نیست. مدار موتور باید وسیله حفاظتی مناسب داشته باشد و هماهنگی بین آن، کنتاکتور و بیمتال بررسی شود. انتخاب نادرست می تواند باعث شود تجهیزات در زمان خطا عملکرد مطلوبی نداشته باشند. برای شناخت بیشتر این موضوع، مقاله راهنمای انتخاب کلید حفاظت موتور را مطالعه کنید.
بی توجهی به نقشه سازنده
شماره ترمینال ها و آرایش کنتاکت های کمکی ممکن است در مدل های مختلف متفاوت باشد. شماره های 13 و 14 برای یک کنتاکت کمکی نرمال باز و شماره های 95 و 96 برای کنتاکت نرمال بسته بیمتال، در بسیاری از تجهیزات متداول هستند؛ اما این شماره ها نباید بدون بررسی نقشه تجهیز، مبنای قطعی اتصال قرار گیرند.

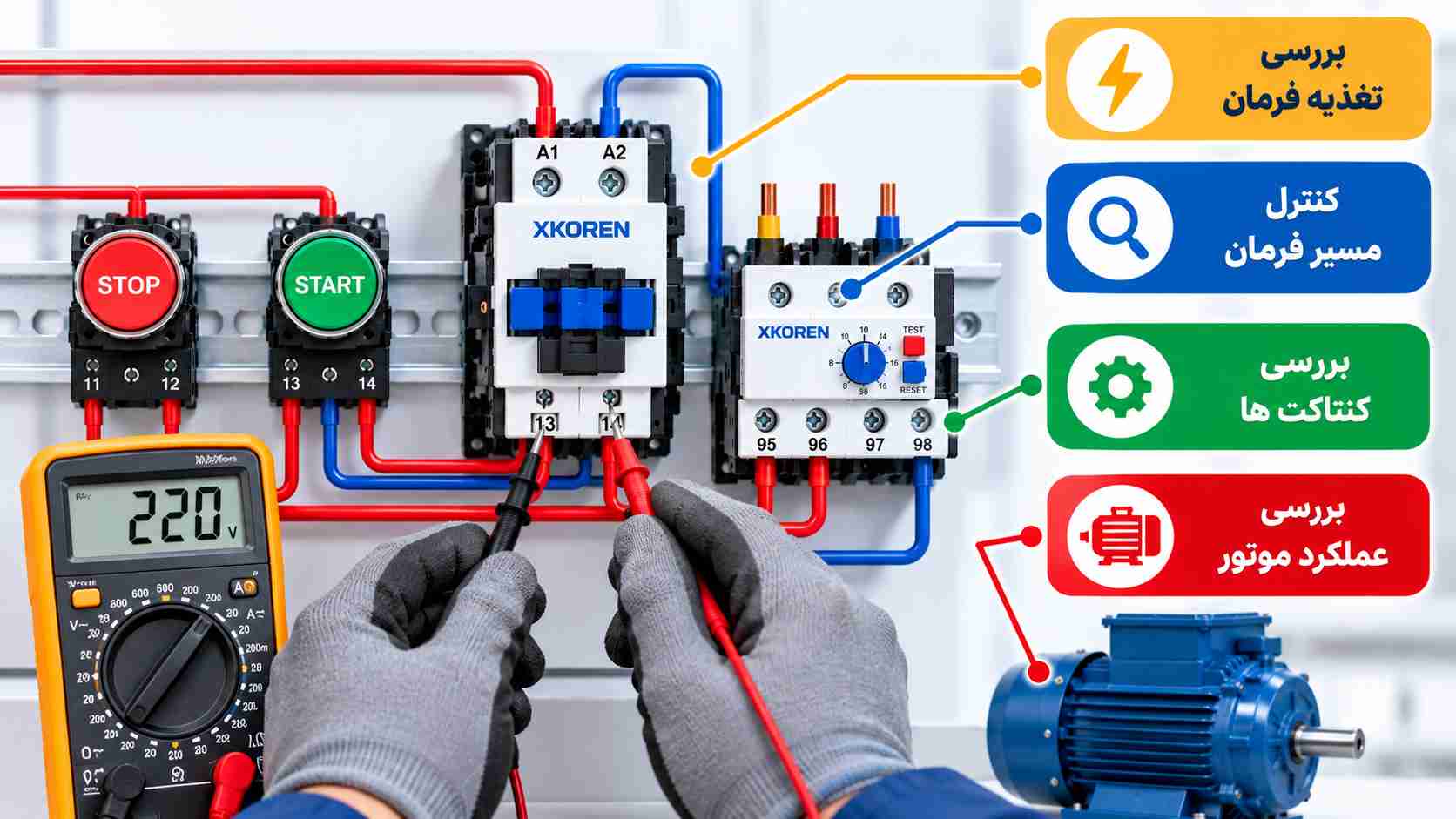

روش عیب یابی مدار فرمان کنتاکتور و بیمتال
وقتی موتور با فشردن استارت روشن نمی شود یا پس از مدت کوتاهی خاموش می شود، بهتر است عیب یابی به صورت مرحله ای و بر اساس نقشه انجام شود. پیش از هر بررسی فیزیکی، مدار باید ایمن سازی شود. اندازه گیری های برقدار فقط باید توسط فرد واجد صلاحیت و با ابزار مناسب و رعایت الزامات ایمنی انجام شود.
کنتاکتور جذب نمی کند
در این وضعیت، ابتدا باید بررسی شود که منبع تغذیه مدار فرمان و ولتاژ نامی بوبین با یکدیگر مطابقت دارند. سپس وضعیت شستی استاپ، شستی استارت، کنتاکت نرمال بسته بیمتال، اتصالات و سایر تجهیزات قرارگرفته در مسیر فرمان بررسی می شود. اگر مسیر فرمان برقرار باشد اما کنتاکتور جذب نکند، احتمال خرابی بوبین یا ایراد مکانیکی کنتاکتور نیز مطرح است.
کنتاکتور جذب می کند اما با رها کردن استارت قطع می شود
این نشانه در مدار خودنگهدار متداول معمولا به برقرار نشدن مسیر خودنگهدار مربوط است. نوع کنتاکت کمکی، شماره ترمینال ها، سلامت کنتاکت و نحوه اتصال آن در شاخه موازی با شستی استارت باید مطابق نقشه بررسی شوند. البته در مدارهای دارای PLC یا کنترل اتوماتیک، علت می تواند متفاوت باشد.
کنتاکتور وصل می شود اما موتور روشن نمی شود
در این وضعیت باید علاوه بر مدار فرمان، مدار قدرت نیز بررسی شود. قطع بودن یکی از فازها، عملکرد وسیله حفاظتی، اتصال نامناسب سیم ها، خرابی کنتاکت های اصلی کنتاکتور یا ایراد در موتور می تواند مانع راه اندازی شود. بررسی مدار قدرت باید با قطع و ایمن سازی منبع و توسط فرد متخصص انجام شود.
بیمتال بعد از راه اندازی عمل می کند
ابتدا جریان موتور و شرایط بار باید بررسی شوند. اگر جریان از مقدار مورد انتظار بیشتر است، علت ممکن است اضافه بار مکانیکی، مشکل تغذیه، ایراد موتور یا انتخاب نامناسب تجهیزات باشد. تنظیم بیمتال باید با جریان نامی موتور و دستورالعمل سازنده مقایسه شود. بالا بردن تنظیم بیمتال صرفا برای جلوگیری از قطع شدن، بدون شناسایی علت، می تواند حفاظت موتور را مختل کند.
کنتاکتور صدای غیرعادی دارد یا بیش از حد گرم می شود
صدای وزوز غیرعادی می تواند به مشکلات بوبین، ولتاژ نامناسب، آلودگی یا ایراد مکانیکی مربوط باشد. گرم شدن بیش از حد نیز ممکن است از اتصال نامناسب، بار نامتناسب، شرایط نصب یا فرسودگی کنتاکت ها ناشی شود. در این موارد، وضعیت تجهیز باید مطابق دستورالعمل سازنده بررسی شود. برای اطلاعات بیشتر می توانید مطلب علت وزوز کنتاکتور را بخوانید.

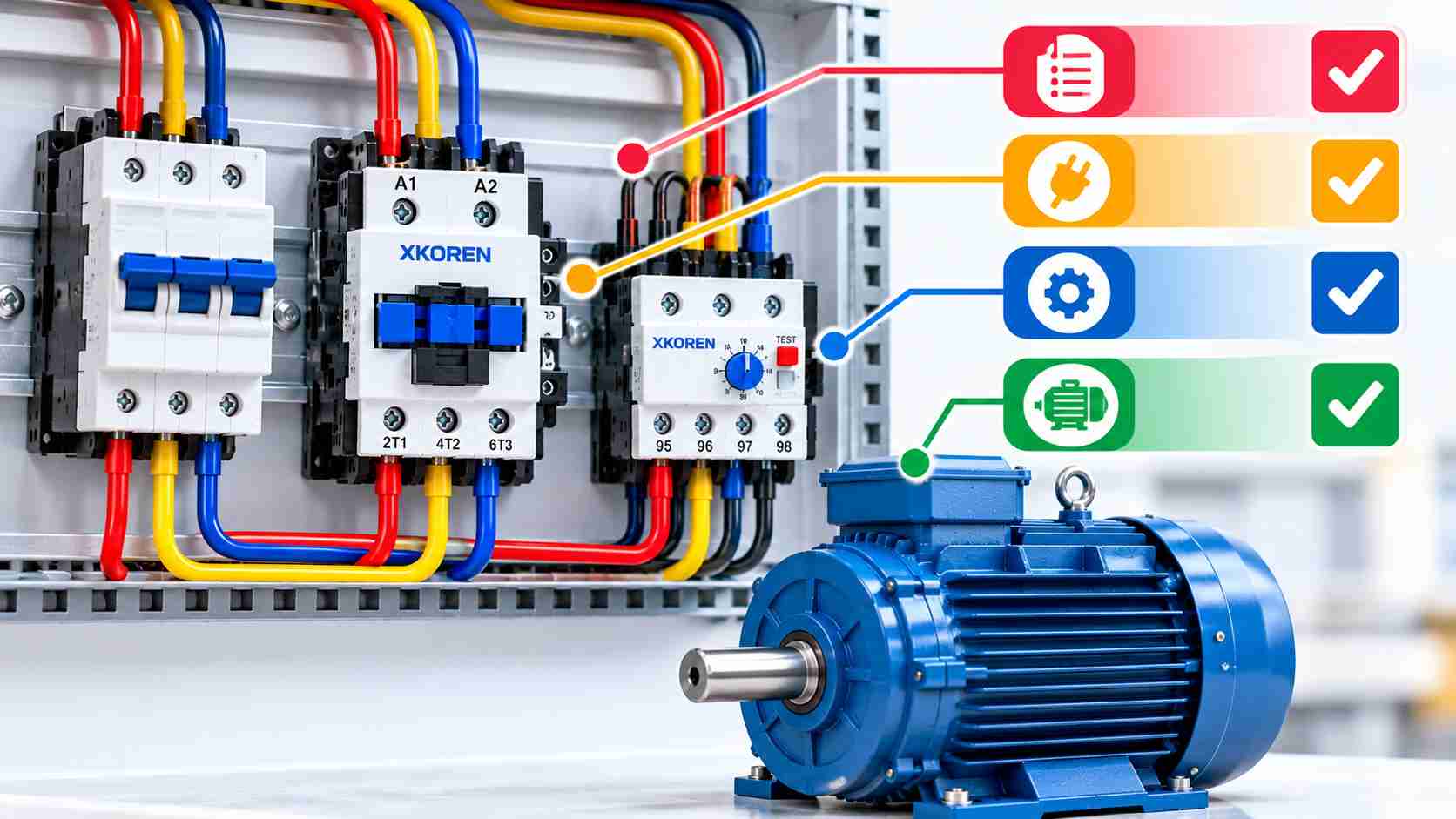

چک لیست نهایی پیش از راه اندازی موتور سه فاز
پیش از تحویل مدار، تمام موارد زیر باید مطابق نقشه و مشخصات فنی بررسی شوند:
- ولتاژ و اطلاعات پلاک موتور ثبت شده است.
- کنتاکتور با جریان، ولتاژ و نوع بار سازگار است.
- ولتاژ نامی بوبین با مدار فرمان مطابقت دارد.
- محدوده و تنظیم بیمتال با شرایط موتور و دستورالعمل سازنده سازگار است.
- وسیله حفاظت اتصال کوتاه به درستی انتخاب شده است.
- مسیر مدار قدرت و مدار فرمان مطابق نقشه اجرا شده است.
- شستی استارت و استاپ عملکرد صحیح دارند.
- کنتاکت خودنگهدار مطابق نقشه عمل می کند.
- کنتاکت حفاظتی بیمتال در مسیر فرمان قرار دارد.
- اتصالات، ترمینال ها و سطح مقطع سیم ها بررسی شده اند.
- آزمون عملکرد در شرایط ایمن و توسط فرد واجد صلاحیت انجام شده است.
این چک لیست یک راهنمای عمومی است و جایگزین ارزیابی تخصصی، استانداردهای مرتبط، نقشه سازنده یا روش اجرایی ایمنی محل کار نیست.
جمع بندی و راهنمای انتخاب تجهیزات مناسب
اصول سیم کشی مدار فرمان کنتاکتور و بیمتال بر شناخت تفاوت مدار قدرت و فرمان، انتخاب درست تجهیزات، اتصال صحیح شستی استارت و استاپ، استفاده صحیح از کنتاکت خودنگهدار و قرار دادن کنتاکت حفاظتی بیمتال در مسیر فرمان استوار است. در کنار سیم کشی صحیح، انتخاب متناسب کنتاکتور، تنظیم درست بیمتال و هماهنگی با وسیله حفاظت اتصال کوتاه برای عملکرد قابل اتکای مدار ضروری است.
برای انتخاب تجهیزات، ابتدا اطلاعات پلاک موتور، جریان نامی، ولتاژ شبکه، روش راه اندازی، شرایط بار و مشخصات مدار فرمان را مشخص کنید. سپس مشخصات فنی محصولات را با نیاز پروژه مقایسه کنید و در صورت ابهام، از کارشناسی فنی برای بررسی سازگاری تجهیزات کمک بگیرید. استفاده از تجهیزی که فقط از نظر ظاهری یا جریان درج شده مناسب به نظر می رسد، لزوما انتخاب درستی نیست.
نوآوران ماشین تامین کننده تجهیزات برق صنعتی و عرضه کننده محصولات با برند XKOREN است. برای مشاهده محصولات و بررسی گزینه های مناسب، از دسته بندی کنتاکتورها، دسته بندی بیمتال ها و فروشگاه نوآوران ماشین بازدید کنید. برای راهنمایی دقیق تر در انتخاب، اطلاعات پلاک موتور، جریان نامی، ولتاژ فرمان و نوع کاربرد را پیش از خرید آماده داشته باشید.
سوالات متداول درباره اصول سیم کشی مدار فرمان کنتاکتور و بیمتال
- بیمتال در مدار فرمان کنتاکتور چه وظیفه ای دارد؟ بیمتال اضافه بار موتور را تشخیص می دهد و با تغییر وضعیت کنتاکت کمکی خود، فرمان بوبین کنتاکتور را قطع می کند. این عملکرد باعث می شود کنتاکتور از مدار قدرت خارج شود. بیمتال به تنهایی جایگزین وسیله حفاظت اتصال کوتاه نیست.
- ترمینال های 95 و 96 بیمتال برای چه کاری هستند؟ در بسیاری از بیمتال ها، ترمینال های 95 و 96 مربوط به کنتاکت نرمال بسته هستند که در مسیر فرمان قرار می گیرد. هنگام عملکرد بیمتال، این کنتاکت تغییر وضعیت می دهد و مسیر فرمان قطع می شود. شماره گذاری باید با نقشه مدل واقعی تطبیق داده شود.
- ترمینال های 97 و 98 بیمتال چه کاربردی دارند؟ در بسیاری از مدل ها، 97 و 98 کنتاکت نرمال باز بیمتال هستند و می توانند برای ارسال سیگنال هشدار یا اعلام عملکرد اضافه بار استفاده شوند. کاربرد نهایی به طراحی مدار، ظرفیت کنتاکت و مشخصات سازنده بستگی دارد.
- ترمینال های A1 و A2 کنتاکتور چه کاربردی دارند؟ این ترمینال ها در بسیاری از کنتاکتورها برای اتصال بوبین استفاده می شوند. ولتاژ مورد نیاز بوبین باید از روی مشخصات تجهیز بررسی شود و نباید صرفا بر اساس ولتاژ مدار قدرت تعیین شود.
- چرا کنتاکتور بعد از رها کردن شستی استارت قطع می شود؟ در مدار خودنگهدار متداول، این اتفاق می تواند به قطع بودن یا اتصال اشتباه کنتاکت کمکی نرمال باز، انتخاب ترمینال نادرست یا ایراد در مسیر فرمان مربوط باشد. نقشه واقعی مدار باید بررسی شود.
- آیا بیمتال از موتور در برابر اتصال کوتاه محافظت می کند؟ بیمتال عمدتا برای حفاظت در برابر اضافه بار حرارتی موتور به کار می رود و نباید به عنوان حفاظت مستقل اتصال کوتاه در نظر گرفته شود. برای این منظور باید وسیله حفاظتی مناسب انتخاب و هماهنگی تجهیزات بررسی شود.
- تنظیم بیمتال باید روی چه عددی باشد؟ تنظیم بیمتال باید با جریان نامی درج شده روی پلاک موتور، محل نصب بیمتال در مدار، شرایط کاری و دستورالعمل سازنده هماهنگ باشد. بدون این اطلاعات نمی توان یک عدد ثابت را برای همه موتورهای سه فاز توصیه کرد.
- آیا می توان برای جلوگیری از قطع بیمتال، مقدار تنظیم آن را افزایش داد؟ خیر، افزایش تنظیم بدون بررسی علت قطع روش ایمنی نیست. ابتدا باید اضافه بار، شرایط تغذیه، وضعیت موتور، تنظیم فعلی و انتخاب تجهیز بررسی شوند. تنظیم نادرست ممکن است حفاظت مورد انتظار را کاهش دهد.
- آیا ولتاژ بوبین کنتاکتور باید با ولتاژ موتور برابر باشد؟ خیر، ولتاژ بوبین به مشخصات مدار فرمان وابسته است و لزوما با ولتاژ موتور یکسان نیست. پیش از سیم کشی باید ولتاژ نامی بوبین و منبع فرمان مشخص شوند.
- آیا مدار فرمان کنتاکتور و بیمتال برای همه موتورهای سه فاز یکسان است؟ خیر. مدار ساده راه اندازی مستقیم تنها یکی از آرایش های متداول است. مدارهای ستاره مثلث، چپ گرد و راست گرد، کنترل اتوماتیک و مدارهای دارای PLC به تجهیزات و منطق کنترلی متفاوتی نیاز دارند.
