MPCB چیست؟ کلید حفاظت موتور چگونه کار می کند و چه تفاوتی با بیمتال و MCCB دارد؟

MPCB چیست؟ اگر در طراحی تابلو برق صنعتی، راه اندازی موتورهای الکتریکی یا انتخاب تجهیزات حفاظتی موتور فعالیت داشته باشید، احتمالا با این سوال روبه رو شده اید که برای حفاظت یک موتور در برابر اضافه بار، اتصال کوتاه، عدم تعادل فاز و خطاهای الکتریکی دقیقا باید از چه تجهیزی استفاده کرد. موتور الکتریکی یکی از مهم ترین اجزای بسیاری از ماشین آلات و خطوط صنعتی است و خرابی آن می تواند علاوه بر هزینه تعمیر، باعث توقف تولید و ایجاد خسارت های جانبی شود.

به همین دلیل، حفاظت موتور فقط به انتخاب یک کلید با آمپراژ مناسب محدود نمی شود و باید مجموعه ای از پارامترهای الکتریکی، نوع بار، جریان نامی موتور، روش راه اندازی، شرایط کاری و هماهنگی تجهیزات حفاظتی در نظر گرفته شود.

در این میان، MPCB یا Motor Protection Circuit Breaker یکی از تجهیزات تخصصی حفاظت موتور است که با هدف حفاظت مدار موتور در برابر شرایطی مانند اضافه بار و اتصال کوتاه طراحی شده است. تولیدکنندگان بزرگ تجهیزات برق صنعتی مانند ABB، Schneider Electric و Siemens نیز MPCB یا تجهیزات هم خانواده آن را به عنوان بخشی از راهکارهای حفاظت و کنترل موتور ارائه می کنند.

برای مثال، ABB کلیدهای حفاظت موتور دستی را با نام Motor Protection Circuit Breaker معرفی کرده و آنها را برای حفاظت در برابر اتصال کوتاه، اضافه بار و خطای فاز به کار می برد. Schneider Electric نیز MPCB را تجهیزی تخصصی برای حفاظت موتور در برابر اضافه بار، اتصال کوتاه و برخی خطاهای مرتبط با فاز معرفی می کند.

اما MPCB چیست؟ آیا همان کلید حرارتی است؟ آیا می توان آن را جایگزین بیمتال کرد؟ تفاوت آن با کلید اتوماتیک یا MCCB چیست؟ آیا MPCB به کنتاکتور برق نیاز دارد؟ برای انتخاب MPCB مناسب یک موتور ۷.۵ کیلووات باید به توان موتور توجه کرد یا جریان درج شده روی پلاک موتور؟ و مهم تر از همه، چه زمانی استفاده از MPCB نسبت به ترکیب تجهیزات مختلف، انتخاب فنی مناسب تری محسوب می شود؟

در این مقاله از نگاه یک تامین کننده و مجموعه فعال در حوزه تجهیزات برق صنعتی، این موضوع را از پایه تا مرحله انتخاب و خرید بررسی می کنیم تا فقط با یک تعریف عمومی مواجه نباشید، بلکه بتوانید تفاوت MPCB با بیمتال، MCCB، کلید حرارتی و فیوز مینیاتوری را درک کنید و هنگام طراحی یا خرید تجهیزات تابلو برق، انتخاب دقیق تری داشته باشید.

MPCB چیست؟

MPCB مخفف Motor Protection Circuit Breaker و به معنای کلید حفاظت موتور است. این تجهیز یک وسیله حفاظتی تخصصی برای مدارهای موتور است که بسته به نوع و مدل می تواند عملکردهایی مانند حفاظت در برابر اضافه بار، اتصال کوتاه و برخی خطاهای مرتبط با فاز را در یک تجهیز ارائه کند. برخلاف یک کلید حفاظتی عمومی که برای طیف گسترده ای از مدارهای الکتریکی استفاده می شود، MPCB با در نظر گرفتن ویژگی های موتور و مدار راه اندازی آن طراحی شده است. به زبان ساده، اگر بخواهیم بدانیم MPCB چیست؟ می توان گفت:

MPCB یک کلید حفاظتی تخصصی برای مدار موتور است که با تنظیم جریان متناسب با موتور، می تواند از موتور و مدار آن در برابر اضافه بار و اتصال کوتاه محافظت کند و در بسیاری از کاربردها بخشی از سیستم راه اندازی و حفاظت موتور را تشکیل دهد.

در بسیاری از ساختارهای صنعتی، MPCB در کنار کنتاکتور قرار می گیرد و یک مدار راه اندازی و حفاظت موتور را تشکیل می دهد. ABB نیز در توضیح Manual Motor Starter به استفاده از MPCB در ترکیب با کنتاکتورها اشاره می کند و Schneider Electric نیز ترکیب تجهیزات حفاظتی و کنترلی موتور را در قالب راهکارهای Motor Starter مطرح کرده است.

بنابراین MPCB را نباید صرفا یک «کلید قطع و وصل» در نظر گرفت. وظیفه اصلی آن در مدار موتور، ایجاد حفاظت متناسب با شرایط کاری موتور است؛ البته سطح و نوع حفاظت دقیقا به مدل تجهیز و مشخصات فنی سازنده بستگی دارد و نمی توان قابلیت های یک مدل را بدون بررسی دیتاشیت به تمام MPCB ها تعمیم داد.

کلید حفاظت موتور چه کاری انجام می دهد؟

برای پاسخ دقیق تر به سوال MPCB چیست؟ باید ببینیم این تجهیز در یک مدار واقعی چه نقشی دارد. موتور هنگام کار جریان مشخصی مصرف می کند که روی پلاک آن درج شده است. اگر موتور برای مدت مشخصی تحت بار بیش از ظرفیت طراحی خود کار کند، جریان افزایش یافته و دمای سیم پیچ ها نیز می تواند بالا برود. ادامه این وضعیت ممکن است باعث کاهش عمر عایق، افزایش دمای موتور و در نهایت آسیب جدی به آن شود.

MPCB با توجه به ساختار خود می تواند جریان مدار موتور را در محدوده مورد نظر کنترل و در شرایط خطا مدار را قطع کند. در مدل های حرارتی-مغناطیسی، بخش حرارتی برای واکنش به اضافه بار و بخش مغناطیسی برای عملکرد سریع تر در برابر جریان های شدید ناشی از اتصال کوتاه مورد استفاده قرار می گیرد. Schneider Electric نیز در معرفی MPCB های خود، حفاظت حرارتی و مغناطیسی و کاربرد آنها در حفاظت موتور را تشریح می کند.  به همین دلیل، یک MPCB مناسب می تواند در یک سیستم حفاظت موتور برای موارد زیر نقش داشته باشد:

البته این جدول یک چارچوب عمومی است و عملکرد دقیق هر MPCB باید از دیتاشیت همان مدل بررسی شود. برای مثال، همه تجهیزات بازار از نظر محدوده جریان، قدرت قطع، حفاظت فاز و ساختار حرارتی-مغناطیسی یکسان نیستند.

چرا حفاظت اختصاصی موتور اهمیت دارد؟

موتور با یک بار مقاومتی ساده تفاوت دارد. هنگام راه اندازی موتور، جریان اولیه می تواند برای مدت کوتاهی به شکل قابل توجهی بیشتر از جریان کاری عادی باشد. همچنین نوع بار متصل به موتور، تعداد دفعات استارت، مدت زمان کار، دمای محیط، تهویه، ارتفاع محل نصب و شرایط مکانیکی دستگاه می توانند بر رفتار موتور تاثیر بگذارند.

به همین دلیل انتخاب تجهیز حفاظتی صرفا بر اساس عدد آمپر ممکن است نتیجه مناسبی نداشته باشد. در تجربه کارشناسی هنگام بررسی تابلوهای صنعتی، یکی از خطاهای رایج این است که کاربر فقط توان موتور را می بیند و بدون بررسی جریان نامی، نوع راه اندازی، قدرت قطع و هماهنگی تجهیزات، یک تجهیز حفاظتی انتخاب می کند. در حالی که انتخاب صحیح باید از پلاک موتور و شرایط واقعی مدار شروع شود.

برای همین، در پروژه هایی که موتور بخش اصلی فرآیند است، باید میان تجهیزات مختلف مانند MPCB، کنتاکتور برق، بیمتال، کلید اتوماتیک و تجهیزات بالادستی هماهنگی وجود داشته باشد. منابع فنی Schneider Electric نیز در بحث حفاظت مدار موتور بر اهمیت هماهنگی بین تجهیزات حفاظتی و کنترلی تاکید می کنند.

MPCB در تابلو برق صنعتی چه نقشی دارد؟

در یک تابلو برق صنعتی ممکن است چندین تجهیز حفاظتی و کنترلی در کنار یکدیگر قرار داشته باشند. برای مثال، یک مسیر موتور می تواند شامل تجهیز حفاظت بالادست، MPCB، کنتاکتور و خود موتور باشد. در چنین ساختاری، هر قطعه وظیفه مشخصی دارد و نباید انتظار داشت یک تجهیز تمام وظایف حفاظتی و کنترلی را به تنهایی انجام دهد. یک ساختار متداول را می توان به شکل زیر تصور کرد:

منبع برق → حفاظت بالادست → MPCB → کنتاکتور → موتور

در این آرایش، MPCB نقش حفاظت اختصاصی مدار موتور را بر عهده می گیرد و کنتاکتور وظیفه قطع و وصل مدار قدرت را در سیستم کنترل انجام می دهد. ABB نیز استفاده از MPCB در ترکیب با کنتاکتورها را برای راه اندازی موتور مطرح کرده است. این موضوع اهمیت زیادی دارد، زیرا در طراحی حرفه ای تابلو برق، هدف فقط خرید یک قطعه نیست؛ بلکه باید هماهنگی حفاظتی، عملکردی و الکتریکی کل مدار بررسی شود.

MPCB برای چه موتورهایی استفاده می شود؟

کاربرد MPCB محدود به یک صنعت خاص نیست. هر جا موتور الکتریکی در یک مدار صنعتی یا تجهیز مکانیکی مورد استفاده قرار گرفته باشد، می توان بسته به مشخصات پروژه، بررسی MPCB را در برنامه حفاظت موتور قرار داد. از جمله کاربردهای رایج می توان به موارد زیر اشاره کرد:

• موتورهای پمپ
• الکتروموتورهای فن و هواکش
• موتورهای کمپرسور
• ماشین آلات صنعتی
• سیستم های تهویه
• نوار نقاله
• دستگاه های بسته بندی
• ماشین آلات تولیدی
• تجهیزات انتقال مواد
• موتورهای مورد استفاده در تابلوهای کنترل صنعتی

در هر یک از این کاربردها، انتخاب MPCB باید متناسب با جریان واقعی موتور، نوع بار، نحوه راه اندازی، تعداد دفعات استارت، شرایط محیطی و مشخصات فنی تجهیز انجام شود.

تفاوت MPCB با بیمتال و MCCB چیست؟

یکی از مهم ترین بخش های این مقاله همین موضوع است؛ زیرا در بازار تجهیزات برق صنعتی، MPCB، بیمتال و MCCB گاهی به اشتباه به جای یکدیگر معرفی می شوند. در حالی که این سه تجهیز از نظر ساختار، هدف طراحی، نحوه استفاده و نقش آنها در مدار تفاوت دارند. به صورت مقدماتی می توان گفت:

بنابراین اگر کاربر بپرسد MPCB چیست؟ و آیا همان بیمتال یا MCCB است، پاسخ کوتاه این است: خیر. ممکن است بخشی از وظایف حفاظتی آنها با هم همپوشانی داشته باشد، اما طراحی و جایگاه آنها در مدار یکسان نیست.

برای مطالعه تخصصی تر درباره بیمتال، می توانید به صفحه بیمتال در سایت XKOREN مراجعه کنید. همچنین در ادامه همین مقاله، تفاوت MPCB با بیمتال و MCCB را به صورت فنی تر و کاربردی تر بررسی خواهیم کرد.

MPCB یا کلید حرارتی؛ آیا این دو یکی هستند؟

در بازار ایران، اصطلاح کلید حرارتی گاهی برای تجهیزاتی به کار می رود که از نظر عملکرد به Motor Protection Circuit Breaker نزدیک هستند. به همین دلیل هنگام جستجوی MPCB چیست؟ ممکن است با عبارت هایی مانند کلید حفاظت موتور، کلید حرارتی موتور، Motor Protection Circuit Breaker یا Motor Circuit Breaker مواجه شوید. اما برای خرید، نباید صرفا بر اساس نام تجاری یا اصطلاح رایج تصمیم گرفت. باید کد فنی، محدوده تنظیم جریان، تعداد پل، قدرت قطع، نوع حفاظت و دیتاشیت سازنده بررسی شود.

در سایت XKOREN نیز دسته بندی اختصاصی کلید حرارتی وجود دارد و در زمان انتخاب تجهیز باید مشخص شود که محصول مورد نظر دقیقا چه ساختار و قابلیت هایی دارد.

تجربه کارشناسان نوآوران ماشین در انتخاب تجهیزات حفاظت موتور

در انتخاب تجهیزات برق صنعتی، تجربه واقعی فقط به شناخت نام برندها محدود نمی شود. یک تجهیز ممکن است از نظر مشخصات روی کاغذ مناسب به نظر برسد، اما اگر جریان آن با موتور هماهنگ نباشد، قدرت قطع آن برای سطح اتصال کوتاه محل کافی نباشد یا با کنتاکتور و سایر تجهیزات مدار هماهنگ انتخاب نشود، انتخاب نهایی می تواند مشکل ایجاد کند.

به همین دلیل در بررسی یک سیستم حفاظت موتور، رویکرد کارشناسی باید از نیاز واقعی مدار شروع شود و سپس به انتخاب محصول برسد. مواردی مانند جریان درج شده روی پلاک موتور، ولتاژ، نوع موتور، نوع بار، روش راه اندازی، تعداد دفعات استارت، محدوده تنظیم تجهیز، قدرت قطع و هماهنگی با سایر تجهیزات باید کنار یکدیگر بررسی شوند.

در همین مسیر، تجهیزات دیگری مانند فیوز مینیاتوری، کلید محافظ جان، کنتاکتور برق، بیمتال، کلید اتوماتیک و اینورتر نیز بسته به ساختار تابلو می توانند نقش های متفاوتی داشته باشند و نباید صرفا به دلیل شباهت ظاهری یا همپوشانی بخشی از عملکردشان با MPCB، جایگزین یکدیگر فرض شوند.

اجزای MPCB و نحوه عملکرد کلید حفاظت موتور

در مرحله اول دیدیم که MPCB چیست؟ و چرا این تجهیز با وجود شباهت هایی که در بخشی از عملکرد با بیمتال، کلید حرارتی و MCCB دارد، دقیقا معادل آنها نیست. برای درک صحیح عملکرد این تجهیز، باید یک قدم جلوتر برویم و ببینیم MPCB در داخل خود چه مکانیزمی دارد و چگونه می تواند شرایط غیرعادی مدار موتور را تشخیص داده و در زمان مناسب مدار را قطع کند.

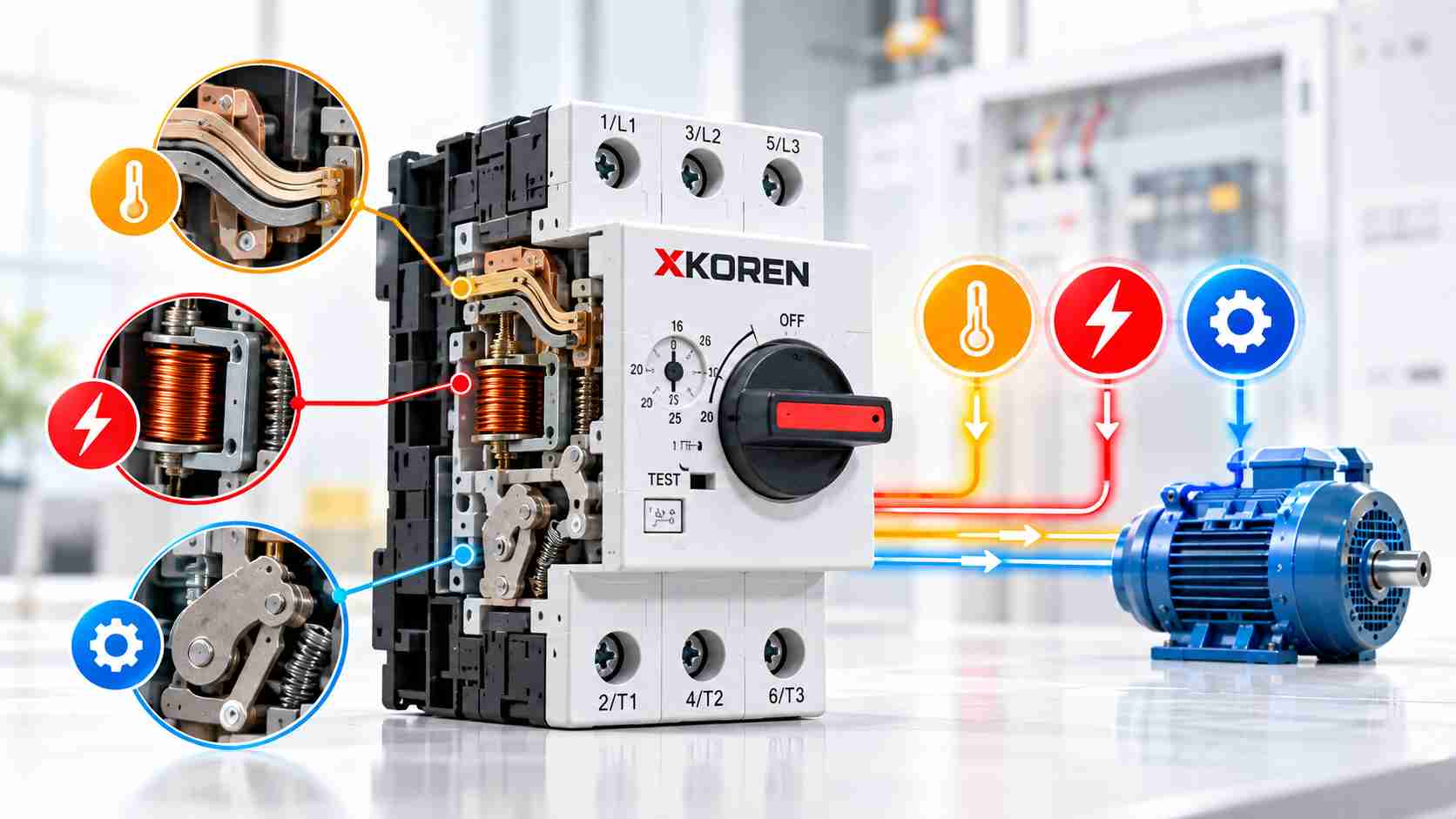

اجزای اصلی MPCB چیست؟

ساختار داخلی MPCB بر اساس مدل و سازنده می تواند متفاوت باشد، اما یک کلید حفاظت موتور معمولا از بخش هایی تشکیل شده است که هر کدام وظیفه مشخصی در حفاظت و کنترل مدار دارند. مهم ترین قسمت ها شامل مکانیزم قطع و وصل، بخش حفاظتی حرارتی، بخش حفاظتی مغناطیسی، ترمینال های ورودی و خروجی، تنظیم جریان و کنتاکت های کمکی یا جانبی در مدل های دارای این قابلیت است.

درک این اجزا کمک می کند بدانیم MPCB چیست؟ و چرا نمی توان آن را صرفا یک کلید معمولی برای قطع و وصل برق دانست. این تجهیز برای کار در مدارهایی طراحی شده که موتور الکتریکی در آنها به عنوان بار اصلی فعالیت می کند و شرایط راه اندازی و اضافه بار موتور باید در فرآیند حفاظت مورد توجه قرار گیرد.

البته وجود و نحوه عملکرد هر قابلیت باید بر اساس دیتاشیت مدل انتخابی بررسی شود. در تجهیزات برق صنعتی، صرفا تشابه ظاهری دو محصول به معنای یکسان بودن مشخصات حفاظتی آنها نیست.

MPCB چگونه در برابر اضافه بار موتور عمل می کند؟

یکی از مهم ترین پاسخ ها به سوال MPCB چیست؟ نحوه برخورد آن با اضافه بار است. موتور الکتریکی برای کار در یک محدوده جریان مشخص طراحی شده است. زمانی که بار مکانیکی موتور افزایش پیدا می کند یا شرایط کاری از محدوده طراحی خارج می شود، جریان مصرفی نیز ممکن است افزایش پیدا کند. اگر این افزایش جریان برای مدت مشخصی ادامه داشته باشد، حرارت ایجاد شده در سیم پیچ ها افزایش پیدا می کند. تداوم این وضعیت می تواند باعث افزایش دمای موتور و کاهش عمر عایق سیم پیچ شود.

در MPCB هایی که دارای حفاظت حرارتی هستند، بخش حرارتی به گونه ای عمل می کند که افزایش جریان در طول زمان را تشخیص داده و در صورت ادامه شرایط اضافه بار، فرمان قطع مدار را صادر کند. این عملکرد با رفتار یک حفاظت صرفا لحظه ای متفاوت است؛ زیرا در اضافه بار، مقدار جریان و مدت زمان عبور آن هر دو اهمیت دارند.

به همین دلیل است که انتخاب MPCB نباید فقط بر اساس عبارت «مثلا ۱۰ آمپر» انجام شود. محدوده تنظیم جریان و مشخصات عملکردی تجهیز باید با جریان واقعی موتور هماهنگ باشد.

MPCB چگونه در برابر اتصال کوتاه عمل می کند؟

اتصال کوتاه با اضافه بار معمولی تفاوت اساسی دارد. در اتصال کوتاه، جریان خطا می تواند در مدت بسیار کوتاهی به مقدار بسیار زیادی برسد. بنابراین مکانیزم حفاظتی باید بتواند بدون انتظار برای گرم شدن بخش حرارتی، مدار را با سرعت مناسب قطع کند. در MPCB های دارای حفاظت مغناطیسی، بخش مغناطیسی برای واکنش سریع به جریان های شدید طراحی شده است. زمانی که جریان خطا از محدوده عملکرد مشخص شده عبور کند، مکانیزم قطع فعال شده و مدار را از منبع جدا می کند.

این ویژگی یکی از تفاوت های مهم بین MPCB و یک بیمتال معمولی است. بیمتال عمدتا برای حفاظت اضافه بار موتور به کار می رود و برای حفاظت اتصال کوتاه به تنهایی کافی نیست؛ در یک مدار استاندارد موتور معمولا حفاظت اتصال کوتاه باید توسط تجهیز مناسب دیگری تامین شود.

بنابراین اگر کاربر بپرسد MPCB چیست؟ و چرا در بعضی مدارها به جای ترکیب چند تجهیز از آن استفاده می شود، یکی از دلایل اصلی می تواند این باشد که یک MPCB مناسب می تواند چند عملکرد حفاظتی را در یک تجهیز تخصصی برای مدار موتور ترکیب کند.

آیا MPCB از موتور در برابر فقدان فاز محافظت می کند؟

در موتورهای سه فاز، وجود هر سه فاز و شرایط متعادل تغذیه اهمیت زیادی دارد. قطع شدن یکی از فازها یا ایجاد شرایط نامتعادل می تواند باعث تغییر وضعیت جریان فازهای دیگر و افزایش فشار حرارتی روی موتور شود. برخی MPCB ها و تجهیزات حفاظت موتور قابلیت تشخیص یا واکنش به شرایط مربوط به فقدان فاز را دارند؛ اما این موضوع را نباید به تمام مدل های موجود در بازار تعمیم داد. قابلیت دقیق حفاظت فاز باید از کاتالوگ و دیتاشیت همان محصول بررسی شود.

این موضوع یکی از نکات مهمی است که در زمان خرید کلید حفاظت موتور باید به آن توجه کرد. اگر یک پروژه به حفاظت مشخصی در برابر فقدان فاز نیاز دارد، صرفا مشاهده عبارت MPCB روی محصول کافی نیست و باید مشخصات فنی آن مدل بررسی شود.

آیا MPCB به کنتاکتور نیاز دارد؟

یکی از سوالات پرتکرار در مورد MPCB چیست؟ این است که آیا کلید حفاظت موتور به تنهایی می تواند موتور را راه اندازی و کنترل کند یا باید در کنار آن کنتاکتور نیز نصب شود. پاسخ به طراحی مدار بستگی دارد، اما در بسیاری از تابلوهای صنعتی، MPCB و کنتاکتور برق در کنار یکدیگر استفاده می شوند؛ زیرا این دو تجهیز وظیفه یکسانی ندارند.

MPCB وظیفه حفاظت مدار موتور را بر عهده دارد، در حالی که کنتاکتور برای قطع و وصل مدار قدرت از طریق مدار فرمان استفاده می شود. به همین دلیل ترکیب این دو تجهیز در بسیاری از مدارهای موتور، ساختاری متداول ایجاد می کند. ساختار ساده یک مدار را می توان این گونه نمایش داد:

منبع برق → حفاظت مدار → MPCB → کنتاکتور → موتور

در چنین ساختاری، اپراتور یا سیستم کنترل می تواند از طریق مدار فرمان، کنتاکتور را کنترل کند، در حالی که MPCB وظیفه حفاظت مدار موتور را انجام می دهد. البته طراحی نهایی مدار باید بر اساس نوع موتور، توان، جریان، روش راه اندازی و الزامات حفاظتی پروژه انجام شود.

تفاوت نقش MPCB و کنتاکتور در مدار موتور

برای جلوگیری از اشتباه در خرید، این دو تجهیز را باید از نظر وظیفه از یکدیگر جدا کنیم:

بنابراین اگر کسی بگوید «برای موتور فقط کنتاکتور بخر»، از نظر طراحی حفاظتی پاسخ کاملی ارائه نکرده است. کنتاکتور یک تجهیز کنترل و قطع و وصل است و نباید وظایف حفاظتی یک MPCB یا سایر تجهیزات حفاظت موتور را به آن نسبت داد.

MPCB + کنتاکتور + موتور چگونه کار می کند؟

برای درک بهتر، یک موتور سه فاز را در نظر بگیرید که قرار است توسط یک تابلو برق صنعتی کنترل شود. در این حالت ابتدا باید مدار قدرت و مدار فرمان از یکدیگر تفکیک شوند. در مدار قدرت، برق سه فاز پس از عبور از تجهیزات حفاظتی به MPCB می رسد و سپس از طریق کنتاکتور به موتور منتقل می شود. در مدار فرمان نیز شستی ها، رله ها، PLC یا سایر تجهیزات کنترلی می توانند وضعیت کنتاکتور را کنترل کنند.

وقتی فرمان استارت صادر می شود، بوبین کنتاکتور فعال شده و کنتاکت های قدرت آن تغییر وضعیت می دهند. در نتیجه انرژی الکتریکی به موتور منتقل می شود. اگر در ادامه شرایطی مانند اضافه بار یا یک خطای شدید مطابق محدوده عملکرد MPCB ایجاد شود، تجهیز حفاظتی می تواند مدار را قطع کند.

این ساختار نشان می دهد که MPCB چیست؟ فقط با یک تعریف لغوی مشخص نمی شود؛ جایگاه آن در معماری کامل مدار موتور است که اهمیت اصلی آن را مشخص می کند.

آیا می توان MPCB را بدون کنتاکتور استفاده کرد؟

بسته به کاربرد، طراحی مدار و نوع MPCB ممکن است استفاده مستقل از آن امکان پذیر باشد، اما MPCB به خودی خود جایگزین تمام تجهیزات کنترل موتور نیست.  اگر فقط هدف ایجاد حفاظت و قطع دستی یک موتور باشد، ممکن است در برخی کاربردها استفاده از MPCB به شکل مستقل مورد بررسی قرار گیرد. اما اگر موتور باید از طریق شستی استارت و استاپ، PLC، سنسور یا سیستم اتوماسیون کنترل شود، معمولا به تجهیزی برای قطع و وصل فرمان پذیر مانند کنتاکتور نیاز خواهد بود.

بنابراین پاسخ صحیح به این سوال که «آیا MPCB بدون کنتاکتور قابل استفاده است؟» به نوع مدار و هدف طراحی بستگی دارد و نمی توان برای تمام پروژه ها یک نسخه یکسان ارائه کرد.

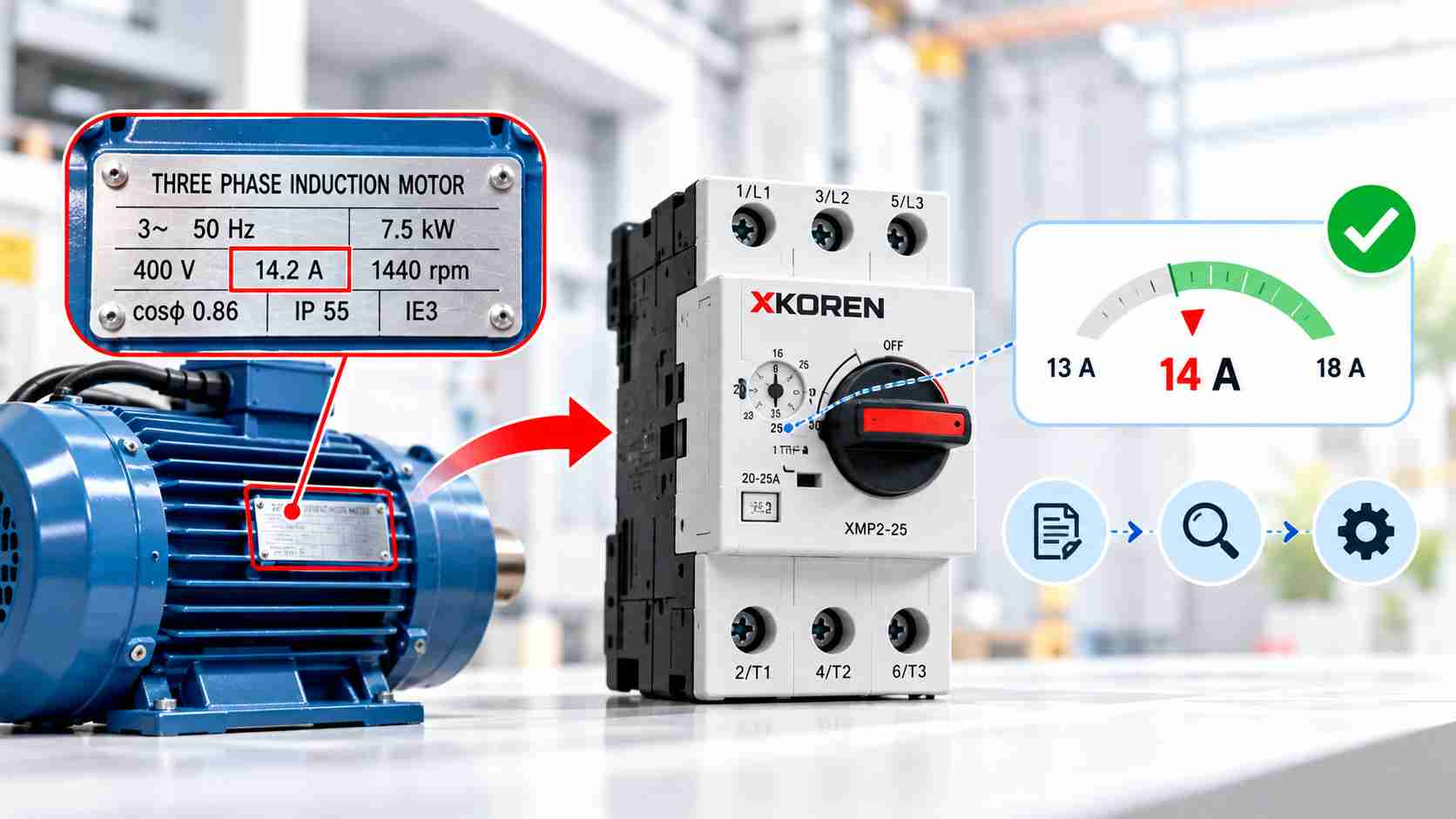

انتخاب آمپراژ MPCB چگونه انجام می شود؟

یکی از حساس ترین مراحل خرید MPCB، انتخاب محدوده جریان مناسب است. اینجا دقیقا جایی است که تجربه فنی اهمیت پیدا می کند؛ زیرا انتخاب بر اساس توان اسمی موتور به تنهایی کافی نیست. اولین اطلاعاتی که باید بررسی شود جریان نامی درج شده روی پلاک موتور است. سپس باید ولتاژ کاری، تعداد فاز، نوع بار، روش راه اندازی، شرایط محیطی و مشخصات MPCB بررسی شود. به عنوان یک مثال آموزشی، برای موتورهای رایج می توان محدوده های تقریبی زیر را مشاهده کرد:

این جدول فقط برای برآورد اولیه است و نباید جایگزین جریان درج شده روی پلاک موتور و دیتاشیت MPCB شود. جریان واقعی موتور به ولتاژ، راندمان، ضریب توان، نوع بار و شرایط کاری وابسته است.

برای مثال، ممکن است دو موتور با توان اسمی یکسان، جریان نامی متفاوتی داشته باشند. بنابراین هنگام خرید، گفتن «MPCB برای موتور ۷.۵ کیلووات می خواهم» اطلاعات کاملی برای انتخاب قطعی نیست. بهتر است عکس پلاک موتور یا حداقل جریان نامی، ولتاژ و نوع اتصال موتور بررسی شود.

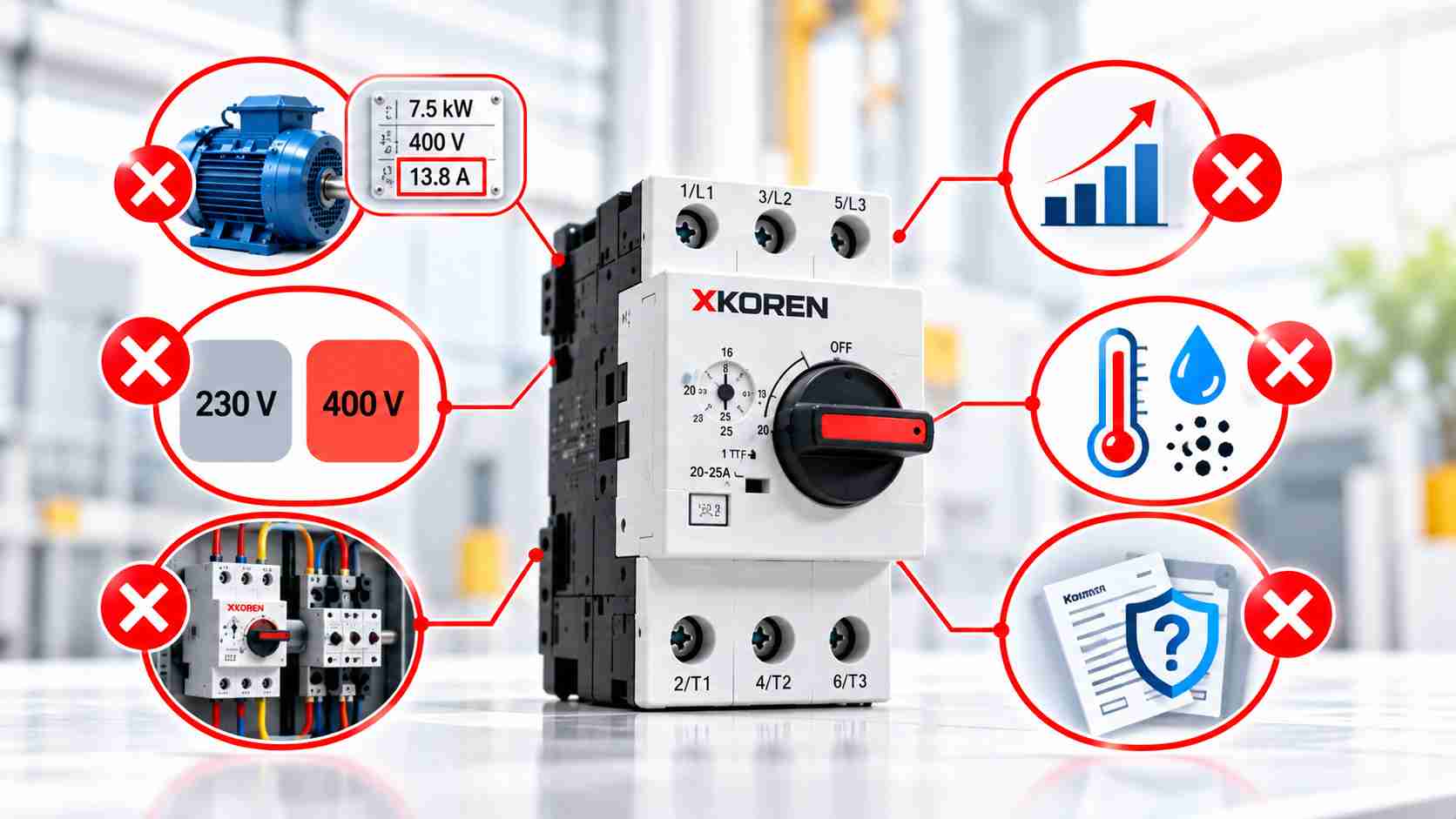

اشتباه مهم در انتخاب MPCB بر اساس آمپر

یکی از اشتباهات رایج این است که کاربر تصور می کند اگر جریان موتور ۱۴ آمپر باشد، باید یک MPCB با عدد ثابت ۱۴ آمپر خریداری کند. در حالی که بسیاری از تجهیزات در قالب محدوده تنظیم جریان عرضه می شوند؛ مثلا ممکن است یک مدل بازه مشخصی را پوشش دهد و امکان تنظیم جریان حفاظتی در همان محدوده وجود داشته باشد. به همین دلیل هنگام انتخاب باید دو عدد را از یکدیگر تفکیک کرد:

• جریان نامی موتور : درج شده روی پلاک موتور و مشخص کننده جریان کاری طراحی شده موتور است.
• محدوده تنظیم MPCB : بازه ای که کلید حفاظت موتور برای تنظیم حفاظت در اختیار کاربر قرار می دهد.

محدوده تنظیم باید با جریان نامی موتور سازگار باشد و تنظیم نهایی نیز مطابق دستورالعمل سازنده و شرایط واقعی موتور انجام شود.

آیا توان موتور برای انتخاب MPCB کافی است؟

خیر. توان موتور یک پارامتر مهم است، اما تنها پارامتر انتخاب نیست. برای انتخاب دقیق MPCB بهتر است حداقل این اطلاعات بررسی شود:

این رویکرد باعث می شود انتخاب MPCB از یک خرید صرفا آمپری به یک انتخاب مهندسی تجهیزات حفاظت موتور تبدیل شود.

ارتباط MPCB با سایر تجهیزات تابلو برق

MPCB معمولا تنها تجهیز موجود در تابلو نیست. یک تابلو صنعتی می تواند مجموعه ای از تجهیزات حفاظتی، کنترلی و قدرت را در کنار یکدیگر داشته باشد. برای مثال، فیوز مینیاتوری ممکن است برای مدارهای فرمان و مصارف عمومی استفاده شود، کلید محافظ جان در کاربردهای لازم برای حفاظت در برابر جریان نشتی قرار گیرد، کنتاکتور وظیفه قطع و وصل موتور را بر عهده بگیرد و یک خازن در یک سیستم اصلاح ضریب توان مورد استفاده قرار گیرد.

در سمت حفاظت بالادست نیز ممکن است کلید اتوماتیک یا تجهیزات دیگر متناسب با ساختار شبکه وجود داشته باشند. اگر موتور نیاز به کنترل سرعت داشته باشد، اینورتر نیز می تواند بخشی از سیستم شود. نکته مهم این است که هیچ کدام از این تجهیزات صرفا به دلیل قرار گرفتن در یک تابلو، جایگزین یکدیگر نیستند. انتخاب صحیح یعنی مشخص کنیم هر تجهیز دقیقا چه وظیفه ای دارد و چگونه باید با سایر تجهیزات هماهنگ شود.

تفاوت MPCB با بیمتال، MCCB، کلید حرارتی و فیوز مینیاتوری

تا اینجا مشخص شد که MPCB چیست؟ و چگونه می تواند به عنوان یک تجهیز تخصصی در مدار حفاظت موتور مورد استفاده قرار گیرد. همچنین دیدیم که انتخاب MPCB فقط بر اساس توان موتور یا عدد آمپر انجام نمی شود و عواملی مانند جریان نامی، محدوده تنظیم، قدرت قطع، نوع بار، روش راه اندازی و هماهنگی با سایر تجهیزات باید در نظر گرفته شوند. اما یکی از مهم ترین سوالاتی که هنگام خرید تجهیزات حفاظت موتور مطرح می شود این است که MPCB چه تفاوتی با بیمتال، کلید حرارتی و MCCB دارد؟ پاسخ به این سوال برای جلوگیری از خرید اشتباه اهمیت زیادی دارد.

در بازار تجهیزات برق صنعتی، شباهت ظاهری برخی تجهیزات باعث می شود گاهی یک تجهیز برای وظیفه ای انتخاب شود که اساسا برای آن طراحی نشده است. به عنوان مثال، بیمتال، MPCB و کلید اتوماتیک همگی می توانند در یک سیستم حفاظت الکتریکی حضور داشته باشند، اما وظایف آنها کاملا یکسان نیست. بنابراین برای انتخاب حرفه ای باید به جای پرسیدن اینکه «کدام تجهیز بهتر است؟»، ابتدا مشخص کنیم مدار به چه نوع حفاظتی نیاز دارد و هر تجهیز دقیقا چه وظیفه ای را بر عهده می گیرد.

تفاوت MPCB و بیمتال چیست؟

یکی از رایج ترین سوالات در زمان انتخاب حفاظت موتور این است که تفاوت MPCB و بیمتال چیست؟ بیمتال یا رله اضافه بار، تجهیزی است که عمدتا برای حفاظت موتور در برابر اضافه بار استفاده می شود. زمانی که جریان موتور برای مدت مشخصی بیش از محدوده تنظیم شده باشد، مکانیزم حرارتی بیمتال تحت تاثیر قرار گرفته و مدار کنترل را به وضعیت تریپ می برد.

MPCB نیز می تواند حفاظت اضافه بار موتور را ارائه کند، اما ساختار آن معمولا شامل حفاظت حرارتی و مغناطیسی است و بسته به مدل، می تواند حفاظت مدار موتور در برابر اتصال کوتاه را نیز در همان تجهیز فراهم کند. به همین دلیل، MPCB و بیمتال از نظر کاربرد همپوشانی دارند، اما دقیقا یک تجهیز با یک وظیفه نیستند.

بنابراین اگر سوال این باشد که MPCB بهتر است یا بیمتال؟ پاسخ را نمی توان بدون شناخت مدار به صورت مطلق بیان کرد. اگر طراحی شما به یک تجهیز تخصصی برای حفاظت مدار موتور در برابر اضافه بار و اتصال کوتاه نیاز داشته باشد، MPCB می تواند گزینه ای مناسب باشد؛ در مقابل، اگر ساختار مدار بر مبنای استفاده از کنتاکتور و رله اضافه بار طراحی شده باشد، بیمتال می تواند نقش حفاظت اضافه بار را بر عهده بگیرد. در واقع تفاوت اصلی در معماری مدار و مجموعه حفاظت است، نه صرفا قیمت یا نام برند.

برای بررسی تجهیزات موجود در سایت، می توانید صفحه بیمتال را نیز مشاهده کنید.

تفاوت MPCB و کلید حرارتی چیست؟

اصطلاح کلید حرارتی در بازار ایران معمولا برای تجهیزاتی به کار می رود که برای حفاظت مدار موتور در برابر اضافه بار و اتصال کوتاه مورد استفاده قرار می گیرند. به همین دلیل در بسیاری از موارد، MPCB و کلید حرارتی از نظر کاربرد به یکدیگر نزدیک هستند.

در واقع، در بسیاری از کاربردهای صنعتی، اصطلاح MPCB به یک Motor Protection Circuit Breaker اشاره دارد و کلید حرارتی موتور نیز می تواند به تجهیزی با همین خانواده عملکردی اطلاق شود. با این حال، برای خرید نباید صرفا بر اساس نام «کلید حرارتی» یا «MPCB» تصمیم گرفت؛ زیرا مشخصات محصولات مختلف از نظر محدوده جریان، قدرت قطع، عملکرد حفاظتی و امکانات جانبی ممکن است متفاوت باشد.

بنابراین اگر فروشنده یا کاربر می پرسد «MPCB چیست؟»، پاسخ صحیح باید همراه با بررسی مشخصات فنی باشد. عبارت MPCB به تنهایی برای تعیین کیفیت یا مناسب بودن یک مدل کافی نیست.

برای خرید و بررسی مدل های موجود، صفحه کلید حرارتی می تواند نقطه شروع مناسبی برای مقایسه محصولات باشد.

تفاوت MPCB و MCCB چیست؟

MCCB یا Molded Case Circuit Breaker یکی از تجهیزات اصلی حفاظت و قطع مدارهای برق فشار ضعیف است. این تجهیز معمولا در مدارهای قدرت با جریان های بالاتر از محدوده بسیاری از MCB ها مورد استفاده قرار می گیرد و بر اساس مدل می تواند قابلیت تنظیم جریان و تنظیم پارامترهای حفاظتی مختلف را داشته باشد. اما MPCB از ابتدا با تمرکز بر مدار موتور طراحی شده است.

به همین دلیل، نمی توان صرفا بر اساس اینکه هر دو تجهیز در برابر اضافه بار و اتصال کوتاه عملکرد حفاظتی دارند، آنها را جایگزین یکدیگر دانست.

برای مثال، ممکن است در یک تابلو برق، MCCB در قسمت ورودی یا خروجی اصلی تابلو قرار گرفته باشد و چندین مدار از آن تغذیه شوند. در مقابل، برای هر موتور می توان یک مدار اختصاصی شامل MPCB و کنتاکتور طراحی کرد.

بنابراین پرسش «MPCB بهتر است یا MCCB؟» نیز پاسخ مطلق ندارد. این دو معمولا برای سطوح متفاوتی از حفاظت و کاربردهای متفاوت انتخاب می شوند.

تفاوت MPCB و فیوز مینیاتوری چیست؟

فیوز مینیاتوری یا MCB یک تجهیز حفاظتی عمومی برای مدارهای الکتریکی است که معمولا در برابر اضافه بار و اتصال کوتاه از مدار محافظت می کند. MCB ها در مدارهای روشنایی، پریز، مدارهای کنترلی و بسیاری از مدارهای عمومی کاربرد دارند. اما MPCB برای شرایط خاص موتور طراحی شده است.

موتور هنگام راه اندازی رفتار متفاوتی نسبت به بسیاری از بارهای معمولی دارد و جریان راه اندازی آن می تواند برای مدت کوتاهی افزایش پیدا کند. به همین دلیل انتخاب تجهیز حفاظتی موتور باید با توجه به ویژگی های موتور انجام شود. به همین دلیل استفاده از یک فیوز مینیاتوری عمومی به جای MPCB همیشه انتخاب مناسبی برای حفاظت تخصصی موتور نیست. مقایسه ساده:

در نتیجه اگر هدف شما حفاظت یک موتور صنعتی است، باید مشخص شود که MCB موجود در مدار دقیقا چه نقشی دارد و آیا حفاظت اختصاصی موتور نیز مورد نیاز است یا خیر.

آیا MPCB جایگزین بیمتال می شود؟

این سوال از نظر فروش و انتخاب محصول اهمیت زیادی دارد، زیرا بسیاری از خریداران زمانی که با MPCB آشنا می شوند، تصور می کنند دیگر نیازی به بیمتال ندارند. در برخی طراحی ها MPCB می تواند بخش مهمی از وظایف حفاظتی مدار موتور را بر عهده بگیرد و به همین دلیل نیاز به یک رله اضافه بار مستقل ممکن است وجود نداشته باشد. اما این به معنی آن نیست که در تمام مدارها باید بیمتال حذف شود. در یک سیستم کلاسیک راه اندازی موتور، ممکن است ساختار به این شکل باشد:

MCCB یا حفاظت بالادست → کنتاکتور → بیمتال → موتور

در طراحی دیگری ممکن است از ساختار:

حفاظت بالادست → MPCB → کنتاکتور → موتور

استفاده شود.

هر دو ساختار می توانند در شرایط مناسب کاربرد داشته باشند، اما انتخاب آنها به طراحی پروژه، تجهیزات موجود، الزامات حفاظتی و مشخصات فنی محصولات بستگی دارد. بنابراین پاسخ دقیق این است:

MPCB می تواند در برخی مدارها جایگزین ترکیب مشخصی از تجهیزات حفاظتی موتور شود، اما نمی توان آن را به صورت عمومی جایگزین بیمتال در تمام مدارها دانست.

آیا MPCB جایگزین MCCB می شود؟

خیر، حداقل نمی توان چنین جایگزینی را به صورت عمومی انجام داد. MCCB معمولا برای حفاظت مدارهای قدرت و فیدرها در سطح وسیع تری استفاده می شود، در حالی که MPCB با تمرکز بر مدار موتور طراحی شده است. در یک تابلو صنعتی ممکن است هر دو تجهیز وجود داشته باشند. برای مثال:

ورودی تابلو → MCCB → شینه → MPCB → کنتاکتور → موتور

در این ساختار، MCCB و MPCB دو سطح متفاوت از حفاظت را ایجاد می کنند و هر کدام وظیفه خود را دارند. به همین دلیل حذف یکی از آنها بدون بررسی طراحی کلی تابلو می تواند هماهنگی حفاظتی سیستم را تحت تاثیر قرار دهد.

MPCB چه زمانی انتخاب مناسبی است؟

برای پاسخ کاربردی به سوال MPCB چیست؟ باید بدانیم در چه شرایطی استفاده از آن منطقی است. MPCB معمولا زمانی ارزش بررسی دارد که یک مدار به صورت اختصاصی برای موتور طراحی شده باشد و طراح بخواهد حفاظت موتور را در یک تجهیز تخصصی و قابل تنظیم پیاده سازی کند. کاربرد آن می تواند در موارد زیر مطرح شود:

• موتورهای سه فاز صنعتی
• پمپ ها
• فن ها
• کمپرسورها
• نوار نقاله ها
• ماشین آلات صنعتی
• سیستم های تهویه
• دستگاه های تولیدی
• تجهیزات انتقال مواد
• تابلوهای کنترل موتور

البته حتی در این کاربردها نیز باید مشخصات موتور و محصول بررسی شود. وجود موتور به تنهایی به معنی الزام استفاده از MPCB نیست.

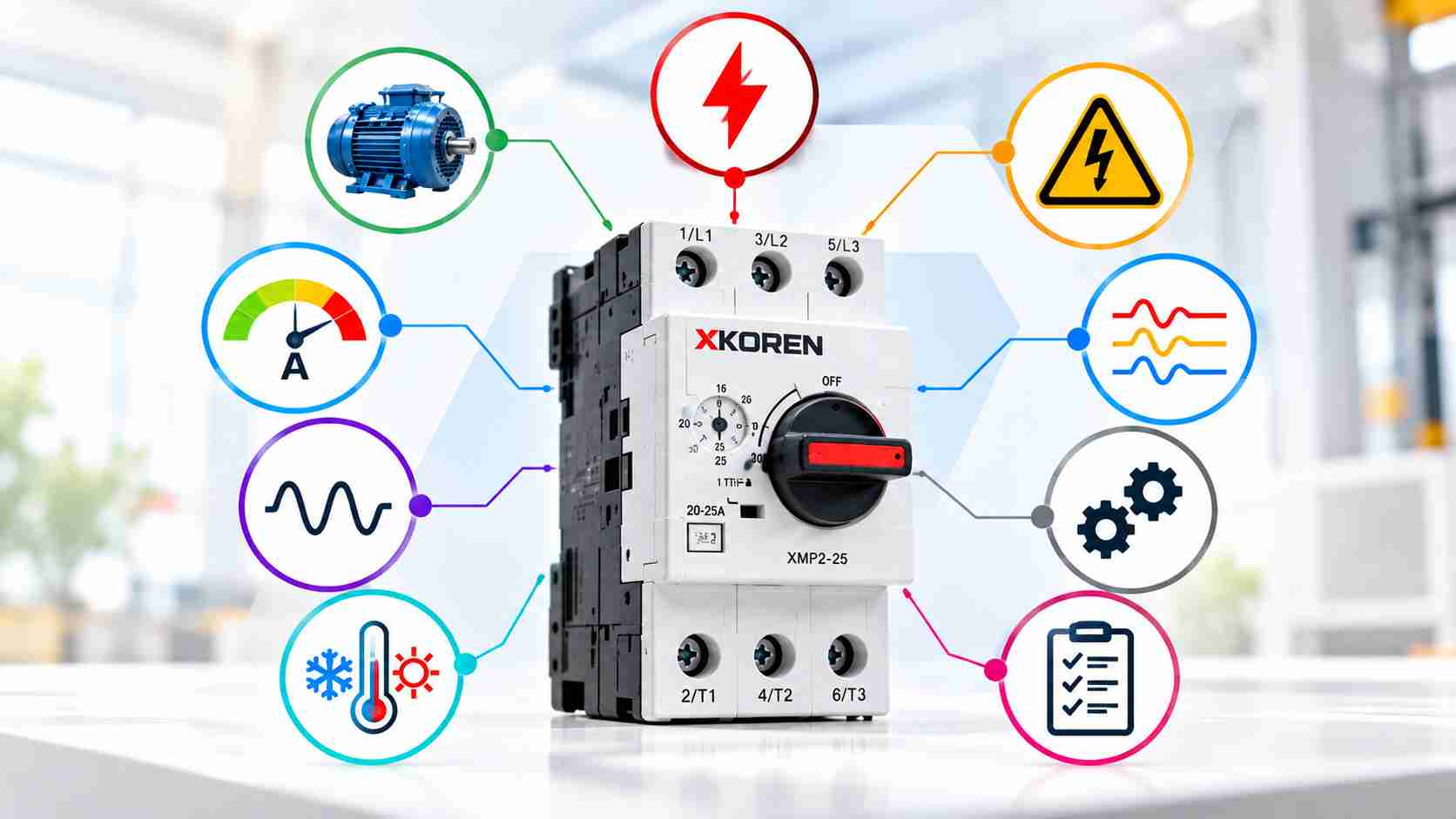

مهم ترین معیارهای انتخاب MPCB

انتخاب MPCB مناسب باید از اطلاعات واقعی موتور شروع شود. به جای اینکه ابتدا برند یا قیمت را انتخاب کنیم و سپس به دنبال کاربرد آن بگردیم، بهتر است فرآیند انتخاب را برعکس کنیم.

۱. جریان نامی موتور

مهم ترین پارامتر، جریان نامی درج شده روی پلاک موتور است. این عدد باید با محدوده تنظیم MPCB هماهنگ باشد.

۲. محدوده تنظیم جریان

MPCB معمولا در محدوده های مشخصی تولید می شود. تجهیزی که محدوده آن با جریان موتور هماهنگ نیست، گزینه مناسبی برای آن موتور نخواهد بود.

۳. قدرت قطع

اگر MPCB دارای حفاظت اتصال کوتاه است، قدرت قطع آن باید با سطح جریان اتصال کوتاه مورد انتظار در محل نصب هماهنگ باشد.

۴. ولتاژ کاری

ولتاژ کاری تجهیز باید با شبکه و موتور مطابقت داشته باشد.

۵. تعداد پل

برای موتورهای سه فاز، معمولا ساختار سه پل مورد بررسی قرار می گیرد؛ اما تعداد پل نهایی باید بر اساس طراحی و مشخصات مدل انتخاب شود.

۶. شرایط راه اندازی

نوع راه اندازی موتور، دفعات استارت و شرایط بار می تواند روی انتخاب تجهیزات حفاظت موتور تاثیر بگذارد.

۷. هماهنگی با کنتاکتور

اگر MPCB در کنار کنتاکتور استفاده می شود، هماهنگی میان دو تجهیز اهمیت زیادی دارد.

۸. شرایط محیطی

دما، گرد و غبار، رطوبت و شرایط نصب می توانند روی انتخاب تجهیز اثرگذار باشند.

جمع بندی مقایسه MPCB، بیمتال، کلید حرارتی و MCCB

اگر بخواهیم تمام این بخش را در یک جدول خلاصه کنیم:

بنابراین اگر هنوز برایتان سوال است که MPCB چیست؟، می توان نتیجه گرفت که MPCB را باید به عنوان یکی از تجهیزات تخصصی حفاظت مدار موتور شناخت؛ تجهیزی که می تواند در طراحی مناسب، حفاظت موتور را ساده تر و یکپارچه تر کند، اما انتخاب آن باید بر اساس مشخصات واقعی موتور و شرایط مدار انجام شود.

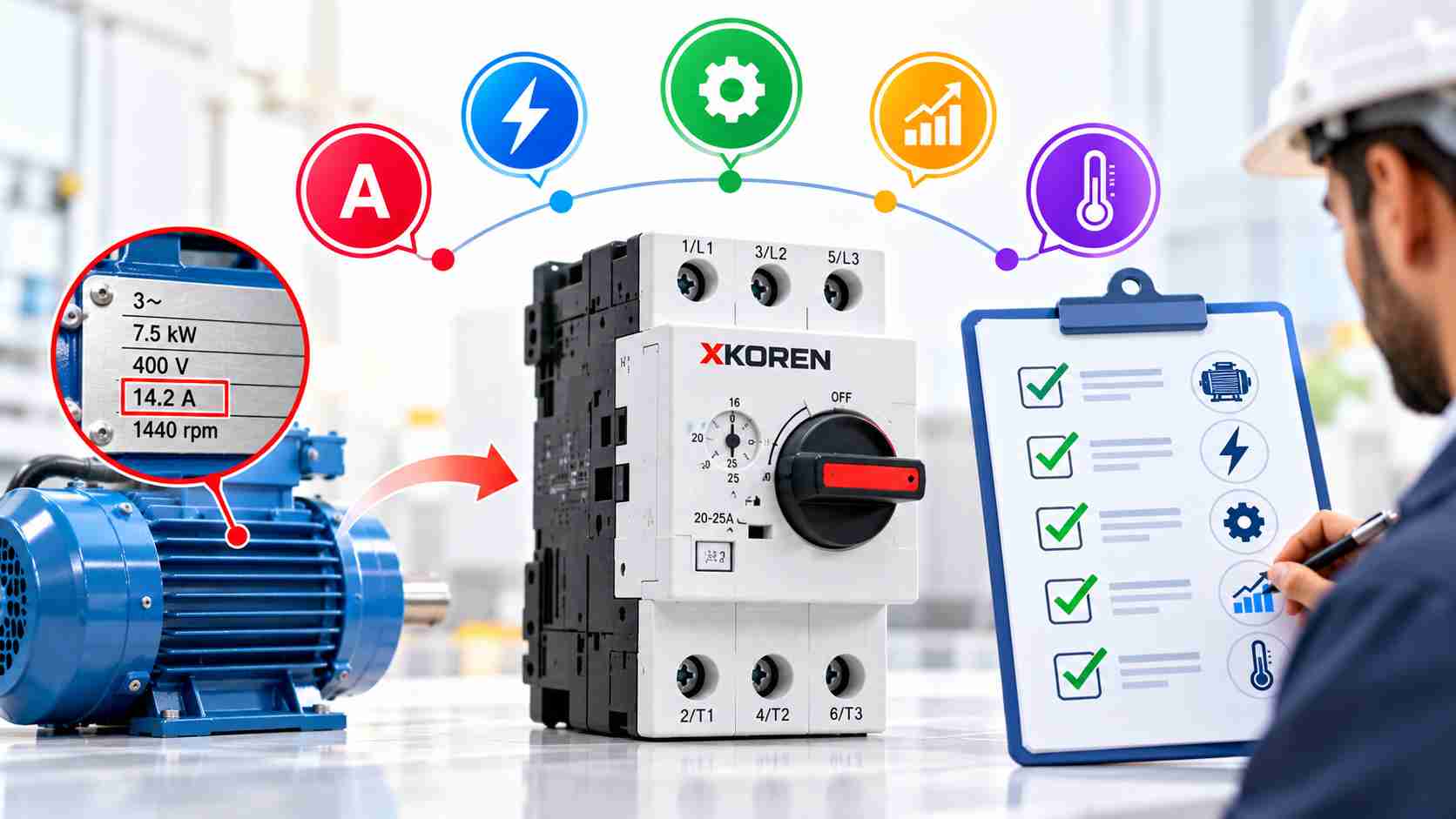

راهنمای خرید MPCB و انتخاب کلید حفاظت موتور مناسب

بعد از بررسی ساختار و عملکرد MPCB و مقایسه آن با بیمتال، کلید حرارتی، MCCB و فیوز مینیاتوری، اکنون به مهم ترین بخش از نظر Search Intent و تبدیل کاربر به مشتری می رسیم: انتخاب و خرید. بسیاری از کاربران وقتی جستجو می کنند MPCB چیست؟ در واقع فقط به دنبال تعریف این تجهیز نیستند؛ آنها می خواهند بدانند برای موتور خود چه مدلی مناسب است، چه آمپراژی باید انتخاب کنند، هنگام خرید به چه مشخصاتی توجه داشته باشند و آیا می توانند MPCB را مستقیما جایگزین تجهیزی مانند بیمتال یا کلید حرارتی کنند یا خیر. بنابراین یک راهنمای حرفه ای باید از تعریف عبور کرده و کاربر را تا مرحله تصمیم گیری فنی همراهی کند.

راهنمای انتخاب MPCB مناسب برای موتور

برای انتخاب MPCB مناسب، بهتر است فرآیند انتخاب را از موتور شروع کنیم، نه از محصول. ابتدا باید اطلاعات پلاک موتور را بررسی کنیم و سپس مشخصات شبکه و شرایط کاری را در نظر بگیریم. جریان نامی موتور، ولتاژ، تعداد فاز، توان، نوع بار، روش راه اندازی، تعداد دفعات استارت و شرایط محیطی از جمله اطلاعاتی هستند که می توانند روی انتخاب کلید حفاظت موتور تاثیر داشته باشند.

در تجربه کارشناسی نوآوران ماشین، یکی از مهم ترین نکات هنگام تامین تجهیزات برق صنعتی این است که مشتری فقط با گفتن «MPCB برای موتور ۷.۵ کیلووات می خواهم» اطلاعات کاملی برای انتخاب در اختیار فروشنده قرار نمی دهد. توان موتور یک نقطه شروع است، اما جریان نامی درج شده روی پلاک موتور اطلاعات مستقیم تری برای انتخاب محدوده تنظیم تجهیز ارائه می کند. به همین دلیل، در خرید حرفه ای بهتر است مشخصات پلاک موتور یا دیتاشیت آن در اختیار کارشناس قرار گیرد.

مراحل پیشنهادی انتخاب MPCB

مرحله اول: جریان نامی موتور را مشخص کنید.
این مقدار معمولا روی پلاک موتور درج می شود و باید مبنای اصلی بررسی محدوده تنظیم MPCB باشد.

مرحله دوم: ولتاژ و تعداد فاز را بررسی کنید.
برای موتورهای سه فاز، مشخصات MPCB باید با شبکه و مدار موتور هماهنگ باشد.

مرحله سوم: محدوده تنظیم MPCB را بررسی کنید.
جریان نامی موتور باید در محدوده تنظیم تجهیز قرار داشته باشد و تنظیم نهایی نیز مطابق دستورالعمل سازنده انجام شود.

مرحله چهارم: قدرت قطع را بررسی کنید.
اگر MPCB مورد نظر دارای حفاظت اتصال کوتاه است، قدرت قطع آن باید با سطح جریان خطای احتمالی در محل نصب هماهنگ باشد.

مرحله پنجم: روش راه اندازی موتور را مشخص کنید.
راه اندازی مستقیم، ستاره مثلث، استفاده از سافت استارتر یا اینورتر می توانند روی طراحی مدار و انتخاب تجهیزات تاثیر بگذارند.

مرحله ششم: هماهنگی MPCB با سایر تجهیزات را بررسی کنید.
اگر تجهیز در کنار کنتاکتور، کلید اتوماتیک یا سایر تجهیزات حفاظتی قرار می گیرد، هماهنگی آنها باید بررسی شود.

جدول انتخاب MPCB بر اساس توان موتور

یکی از سوالات رایج کاربران این است که برای هر توان موتور چه MPCB ای انتخاب کنیم. جدول زیر می تواند یک راهنمای اولیه برای شروع انتخاب باشد، اما انتخاب نهایی باید بر اساس جریان واقعی پلاک موتور و مشخصات مدل MPCB انجام شود.

توجه: مقادیر جدول تقریبی هستند و برای انتخاب قطعی نباید جایگزین پلاک موتور و دیتاشیت سازنده شوند. جریان واقعی به ولتاژ، راندمان، ضریب توان، نوع موتور، نوع بار و شرایط کاری وابسته است.

برای همین اگر موتور شما مثلا ۱۵ کیلووات است، انتخاب MPCB صرفا با نگاه کردن به عدد «۱۵ کیلووات» صحیح نیست. ممکن است دو موتور با توان یکسان، به دلیل تفاوت مشخصات الکتریکی، جریان نامی متفاوتی داشته باشند.

MPCB برای موتور سه فاز چگونه انتخاب می شود؟

بخش زیادی از کاربردهای MPCB در صنعت مربوط به موتورهای سه فاز است. در این موتورها، حفاظت مناسب اهمیت زیادی دارد، زیرا از دست رفتن یک فاز، عدم تعادل جریان یا اضافه بار می تواند شرایط کاری موتور را تغییر دهد.

برای انتخاب MPCB موتور سه فاز، ابتدا باید جریان نامی هر سه فاز و مشخصات پلاک موتور بررسی شود. سپس باید مشخص شود مدل مورد نظر چه نوع حفاظت هایی ارائه می کند و آیا قابلیت مورد نیاز پروژه را دارد یا خیر.

در پروژه های صنعتی بهتر است انتخاب MPCB در کنار بررسی کنتاکتور برق و سایر تجهیزات مدار انجام شود. اگر مدار دارای سیستم کنترل اتوماتیک باشد، هماهنگی مدار قدرت و فرمان اهمیت بیشتری پیدا می کند.

قدرت قطع MPCB چیست و چرا اهمیت دارد؟

یکی از مشخصاتی که گاهی در خرید MPCB نادیده گرفته می شود، قدرت قطع است. این پارامتر نشان می دهد تجهیز در شرایط اتصال کوتاه تا چه سطحی از جریان خطا، طبق استاندارد و شرایط اعلام شده توسط سازنده، قادر به قطع ایمن مدار است.

به عنوان مثال، اگر جریان اتصال کوتاه احتمالی در یک نقطه از شبکه بالا باشد، نمی توان فقط با توجه به جریان نامی موتور یک MPCB انتخاب کرد. تجهیز باید از نظر قدرت قطع نیز با شرایط شبکه سازگار باشد.

بنابراین هنگام خرید MPCB بهتر است مشخصات زیر در کنار هم بررسی شوند:

جریان تنظیمی + ولتاژ کاری + قدرت قطع + تعداد پل + نوع حفاظت + شرایط نصب

این رویکرد به ویژه در تابلوهای صنعتی اهمیت دارد؛ زیرا سطح اتصال کوتاه یک کارگاه کوچک با یک تابلو متصل به شبکه قدرتمند صنعتی یکسان نیست.

آیا MPCB برای همه موتورها مناسب است؟

خیر. پاسخ حرفه ای به سوال MPCB چیست؟ این نیست که «برای هر موتور باید MPCB استفاده شود». انتخاب تجهیز به طراحی مدار بستگی دارد.

در برخی پروژه ها استفاده از MPCB می تواند راهکار مناسبی برای حفاظت اختصاصی موتور باشد. در پروژه های دیگر ممکن است از ترکیب کلید حفاظتی، کنتاکتور و رله اضافه بار استفاده شود. در سیستم هایی که کنترل سرعت مورد نیاز است، اینورتر وارد ساختار مدار می شود و طراحی حفاظت باید با شرایط درایو نیز هماهنگ شود.

بنابراین انتخاب MPCB باید بخشی از طراحی کلی سیستم باشد، نه یک تصمیم جداگانه و مستقل.

MPCB و اینورتر چه تفاوتی دارند؟

این دو تجهیز وظیفه کاملا متفاوتی دارند. MPCB یک تجهیز حفاظتی برای مدار موتور است، در حالی که اینورتر برای کنترل پارامترهایی مانند فرکانس و سرعت موتور استفاده می شود.

به همین دلیل نمی توان گفت «اگر اینورتر داریم، دیگر MPCB لازم نیست» یا برعکس. نوع حفاظت مورد نیاز باید بر اساس معماری سیستم و دستورالعمل سازندگان تجهیزات تعیین شود.

اگر پروژه شما دارای کنترل سرعت موتور است، انتخاب تجهیزات حفاظتی باید با توجه به ساختار ورودی و خروجی اینورتر انجام شود.

MPCB XKOREN؛ هنگام خرید چه مشخصاتی را بررسی کنیم؟

در انتخاب محصولات MPCB XKOREN نیز همان اصل مهم باید رعایت شود: ابتدا مشخصات فنی مورد نیاز پروژه تعیین شود و سپس مدل مناسب انتخاب گردد. برند به تنهایی نمی تواند مشخص کند که یک محصول برای موتور مورد نظر مناسب است. هنگام بررسی یک MPCB از برند XKOREN، بهتر است اطلاعاتی مانند محدوده جریان، ولتاژ کاری، تعداد پل، قدرت قطع، مشخصات حفاظتی، نحوه نصب و سازگاری با سایر تجهیزات مدار بررسی شود.

این موضوع برای جلوگیری از خرید اشتباه اهمیت زیادی دارد. هدف از انتخاب محصول صنعتی صرفا تهیه یک تجهیز با نام برند مشخص نیست؛ بلکه باید محصولی انتخاب شود که از نظر فنی با مدار مورد نظر مطابقت داشته باشد.

در سایت XKOREN، تجهیزات مختلف حفاظت و کنترل موتور در کنار سایر تجهیزات برق صنعتی ارائه می شوند. برای مثال می توانید برای مقایسه ساختار حفاظتی به صفحات کلید حرارتی و بیمتال نیز مراجعه کنید.

قیمت MPCB به چه عواملی بستگی دارد؟

قیمت MPCB یک عدد ثابت نیست و به مشخصات فنی و شرایط تامین محصول بستگی دارد. مهم ترین عوامل تاثیرگذار عبارتند از:

بنابراین مقایسه قیمت MPCB باید بین دو محصول هم رده و هم مشخصات انجام شود. مقایسه صرفا بر اساس آمپر می تواند گمراه کننده باشد.

برای مثال، اگر دو MPCB هر دو محدوده ۹ تا ۱۳ آمپر داشته باشند، اما قدرت قطع، استاندارد، امکانات جانبی یا شرایط فنی آنها متفاوت باشد، صرفا مقایسه عدد قیمت نتیجه دقیقی به دست نمی دهد.

آیا MPCB ارزان تر انتخاب بهتری است؟

در تجهیزات حفاظتی، قیمت باید یکی از پارامترهای تصمیم گیری باشد، نه تنها پارامتر.

یک انتخاب اقتصادی زمانی ارزشمند است که قیمت، مشخصات فنی، کیفیت ساخت، اصالت و نیاز واقعی پروژه همزمان در نظر گرفته شوند. خرید محصولی که ارزان تر است اما محدوده جریان یا قدرت قطع مناسبی برای پروژه ندارد، در نهایت می تواند هزینه بیشتری ایجاد کند.

از طرف دیگر، انتخاب گران ترین محصول نیز لزوما به معنی انتخاب مناسب تر نیست. یک محصول زمانی انتخاب مناسبی است که مشخصات آن با نیاز واقعی مدار هماهنگ باشد.

این همان رویکردی است که در تامین تجهیزات برق صنعتی باید دنبال شود: انتخاب فنی قبل از انتخاب قیمتی.

اشتباهات مهم هنگام خرید MPCB

خرید فقط بر اساس توان موتور

توان موتور اطلاعات مفیدی است اما برای انتخاب نهایی کافی نیست. جریان پلاک موتور باید بررسی شود.

انتخاب محدوده جریان نامناسب

اگر جریان نامی موتور در محدوده قابل تنظیم MPCB قرار نگیرد، تجهیز انتخاب مناسبی نخواهد بود.

بی توجهی به قدرت قطع

در یک شبکه با سطح اتصال کوتاه بالا، قدرت قطع تجهیز اهمیت زیادی دارد.

فرض کردن یکسان بودن تمام کلیدهای حفاظت موتور

دو محصول با ظاهر مشابه ممکن است مشخصات فنی متفاوتی داشته باشند.

جایگزین کردن MPCB و بیمتال بدون بررسی مدار

هر طراحی باید بر اساس وظایف تجهیزات و هماهنگی آنها بررسی شود.

انتخاب بر اساس قیمت

قیمت پایین بدون بررسی مشخصات فنی، معیار کافی برای خرید تجهیزات حفاظتی نیست.

نادیده گرفتن شرایط محیطی

دما، رطوبت، گرد و غبار و شرایط نصب باید در پروژه های صنعتی مورد توجه قرار گیرند.

چرا خرید MPCB از تامین کننده تخصصی اهمیت دارد؟

در تجهیزات برق صنعتی، تامین کننده فقط فروشنده یک قطعه نیست؛ اگر انتخاب محصول نیازمند بررسی فنی باشد، مشاوره قبل از خرید می تواند بخش مهمی از فرآیند تامین باشد.

در تجربه کارشناسان نوآوران ماشین، زمانی که مشتری اطلاعاتی مانند توان موتور، جریان پلاک، ولتاژ، نوع راه اندازی و کاربرد موتور را ارائه می کند، امکان بررسی دقیق تر محصول فراهم می شود. این روش نسبت به انتخاب صرفا بر اساس یک عبارت مانند «MPCB چند آمپر می خواهم» نتیجه دقیق تری ایجاد می کند.

همچنین بررسی هماهنگی MPCB با کنتاکتور برق، بیمتال، کلید اتوماتیک و سایر تجهیزات مدار می تواند از خرید محصول نامتناسب جلوگیری کند.

برای همین در یک خرید حرفه ای، مسیر بهتر این است:

نیاز پروژه → مشخصات موتور → محاسبه و بررسی جریان → تعیین حفاظت مورد نیاز → انتخاب MPCB → بررسی هماهنگی تجهیزات → بررسی قیمت و اصالت → خرید

MPCB XKOREN، تجربه کارشناسی و راهنمای خرید مطمئن

بعد از بررسی عملکرد، تفاوت ها و معیارهای انتخاب، اکنون باید به بخش مهم دیگری از مقاله برسیم: MPCB مناسب را از کجا و چگونه انتخاب کنیم؟ در یک خرید صنعتی، انتخاب برند به تنهایی کافی نیست. یک محصول زمانی می تواند برای پروژه مناسب باشد که مشخصات فنی آن با موتور، مدار و شرایط کاری هماهنگ باشد. به همین دلیل در بررسی MPCB چیست؟ باید میان «شناخت تجهیز»، «انتخاب مدل مناسب» و «خرید محصول مطمئن» تفاوت قائل شویم.

MPCB XKOREN برای چه کاربردهایی مناسب است؟

MPCB XKOREN را می توان در پروژه هایی که به حفاظت اختصاصی مدار موتور نیاز دارند، از نظر فنی بررسی کرد؛ اما انتخاب مدل باید بر اساس مشخصات واقعی موتور و اطلاعات فنی همان محصول انجام شود. موتورهای مورد استفاده در پمپ ها، فن ها، کمپرسورها، نوار نقاله ها، ماشین آلات صنعتی، تجهیزات انتقال مواد و بسیاری از خطوط تولید، هر کدام شرایط کاری متفاوتی دارند و نمی توان یک مدل MPCB را برای تمام آنها مناسب دانست.

در یک انتخاب حرفه ای، ابتدا جریان نامی موتور و محدوده تنظیم محصول بررسی می شود و سپس پارامترهایی مانند ولتاژ، تعداد فاز، قدرت قطع، شرایط نصب و هماهنگی با کنتاکتور مورد توجه قرار می گیرد. این روش باعث می شود انتخاب MPCB XKOREN نیز مانند هر تجهیز برق صنعتی دیگری بر اساس نیاز واقعی پروژه انجام شود، نه صرفا بر اساس نام برند.

از این منظر، XKOREN در سبد تجهیزات برق صنعتی سایت نوآوران ماشین در کنار محصولاتی مانند کلید حرارتی، بیمتال، کنتاکتور برق و کلید اتوماتیک قرار می گیرد و انتخاب نهایی باید بر اساس نقش هر تجهیز در مدار انجام شود.

هنگام خرید MPCB XKOREN چه مشخصاتی را بررسی کنیم؟

هنگام خرید، بهتر است به جای تمرکز روی نام محصول، یک چک لیست فنی داشته باشیم. این کار احتمال انتخاب اشتباه را بسیار کمتر می کند.

بنابراین اگر مشتری فقط بگوید «یک MPCB بیست آمپر می خواهم»، هنوز اطلاعات کافی برای انتخاب قطعی وجود ندارد. باید مشخص شود موتور چه مشخصاتی دارد، شبکه در چه شرایطی کار می کند و تجهیز قرار است دقیقا چه نقشی در مدار داشته باشد.

آیا برند مهم است یا مشخصات فنی؟

برند اهمیت دارد، اما برند به تنهایی معیار انتخاب نیست. این موضوع یکی از اصول مهمی است که در خرید تجهیزات برق صنعتی باید به آن توجه کرد.

ممکن است یک برند در یک گروه محصول عملکرد مناسبی داشته باشد، اما مدل انتخاب شده برای پروژه خاص شما محدوده جریان یا قدرت قطع مورد نیاز را نداشته باشد. در مقابل، ممکن است یک محصول دیگر دقیقا مشخصات فنی مورد نیاز مدار را ارائه کند.

بنابراین روش حرفه ای این است:

نیاز پروژه → مشخصات فنی → مقایسه مدل ها → بررسی برند → بررسی قیمت و تامین → خرید

نه اینکه:

برند → قیمت → انتخاب تصادفی مدل

این تفاوت در تصمیم گیری می تواند تاثیر زیادی روی کیفیت نهایی یک تابلو برق صنعتی داشته باشد.

مقایسه MPCB XKOREN با برندهای دیگر چگونه انجام شود؟

در بازار تجهیزات برق صنعتی ممکن است هنگام جستجوی MPCB با برندهای مختلفی مانند Schneider Electric، ABB، Siemens، LS و سایر تولیدکنندگان مواجه شوید. وجود این برندها باعث می شود سوال «کدام برند بهتر است؟» برای خریدار ایجاد شود؛ اما مقایسه حرفه ای باید میان مدل های هم رده انجام شود. برای مثال، به جای اینکه صرفا بگوییم «برند A بهتر از برند B است»، باید یک مدل مشخص از هر دو برند را از نظر موارد زیر مقایسه کنیم:

• محدوده جریان
• جریان تنظیمی
• قدرت قطع
• ولتاژ کاری
• تعداد پل
• نوع حفاظت
• استانداردهای اعلام شده
• تجهیزات جانبی
• شرایط نصب
• موجودی
• قیمت
• خدمات و تامین قطعه

در نتیجه مقایسه MPCB XKOREN با سایر برندها باید محصول محور باشد، نه صرفا نام محور.

هدف از حضور برندهای مختلف در محتوای سایت نیز این است که کاربری که با جستجوی برندهای شناخته شده وارد صفحه می شود، با معیارهای واقعی انتخاب تجهیزات آشنا شود و سپس بتواند محصولات XKOREN را نیز بر اساس همان معیارها بررسی کند.

چرا انتخاب تامین کننده تخصصی در خرید MPCB اهمیت دارد؟

در تجهیزات عمومی، شاید خرید یک محصول صرفا بر اساس مشخصات روی بسته بندی امکان پذیر باشد؛ اما در تجهیزات صنعتی، شرایط متفاوت است. بسیاری از خریداران در واقع نمی دانند چه محدوده جریانی برای موتورشان مناسب است یا آیا MPCB مورد نظر باید در کنار بیمتال، کنتاکتور یا تجهیزات دیگری قرار بگیرد.

در چنین شرایطی، تامین کننده تخصصی می تواند قبل از فروش محصول، اطلاعات فنی پروژه را بررسی کند. برای مثال، اگر مشتری مشخصات موتور را ارائه کند، می توان ابتدا جریان نامی و شرایط مدار را بررسی کرد و سپس محدوده مناسب محصول را مشخص کرد.

این همان جایی است که تجربه واقعی در بازار تجهیزات برق صنعتی اهمیت پیدا می کند. تجربه فقط به شناخت برندها محدود نیست؛ بلکه شامل شناخت خطاهای رایج در انتخاب، تفاوت کاربرد تجهیزات، شرایط تامین و مشکلاتی است که ممکن است بعد از نصب یک تجهیز نامتناسب ایجاد شود.

تجربه کارشناسان نوآوران ماشین در انتخاب تجهیزات حفاظت موتور

در رویکرد کارشناسی نوآوران ماشین، انتخاب تجهیزات حفاظت موتور باید از نیاز واقعی مدار شروع شود. به همین دلیل هنگام بررسی یک درخواست خرید MPCB، اطلاعاتی مانند توان موتور، جریان نامی، ولتاژ، تعداد فاز، نوع کاربرد و ساختار مدار اهمیت دارند. برای مثال، اگر موتور مربوط به یک پمپ باشد، شرایط کاری آن ممکن است با یک موتور مورد استفاده در نوار نقاله یا کمپرسور متفاوت باشد. تعداد دفعات استارت، بار مکانیکی و نحوه کنترل موتور می تواند روی انتخاب تجهیزات تاثیر بگذارد.

همچنین اگر مدار شامل کنتاکتور برق باشد، هماهنگی آن با تجهیز حفاظتی اهمیت دارد. اگر سیستم دارای کنترل سرعت باشد، وجود اینورتر نیز ساختار مدار را تغییر می دهد. اگر حفاظت بالادست توسط کلید اتوماتیک انجام شود، هماهنگی حفاظتی میان مدار بالادست و شاخه موتور نیز باید در طراحی در نظر گرفته شود.این نگاه باعث می شود انتخاب MPCB صرفا به «خرید یک کلید» تبدیل نشود؛ بلکه بخشی از طراحی و حفاظت صحیح مدار موتور باشد.

MPCB یا بیمتال؛ در زمان خرید کدام را انتخاب کنیم؟

اگر مدار شما بر پایه ترکیب کنتاکتور و رله اضافه بار طراحی شده باشد، بیمتال می تواند وظیفه حفاظت اضافه بار موتور را بر عهده بگیرد و حفاظت اتصال کوتاه نیز توسط تجهیز مناسب دیگری انجام شود.

اما اگر هدف استفاده از یک تجهیز تخصصی حفاظت موتور با عملکردهای حفاظتی مورد نیاز در یک مجموعه واحد باشد، MPCB می تواند گزینه ای باشد که ارزش بررسی دارد.

پس به جای پرسش «MPCB بهتر است یا بیمتال؟»، سوال صحیح تر این است:

مدار من به چه نوع حفاظت موتوری نیاز دارد و کدام ساختار با طراحی، شرایط کاری و تجهیزات موجود سازگارتر است؟

این تغییر نگاه یکی از مهم ترین نکات خرید تجهیزات برق صنعتی است.

قبل از خرید MPCB این ۱۰ سوال را پاسخ دهید

برای جلوگیری از خرید اشتباه، قبل از ثبت سفارش این موارد را مشخص کنید:

1. موتور چند کیلووات است؟
2. جریان نامی موتور روی پلاک چقدر است؟
3. موتور تک فاز است یا سه فاز؟
4. ولتاژ کاری موتور چقدر است؟
5. محدوده تنظیم MPCB مورد نظر چقدر است؟
6. قدرت قطع مورد نیاز مدار چقدر است؟
7. موتور با کنتاکتور راه اندازی می شود؟
8. آیا بیمتال یا تجهیز حفاظتی دیگری از قبل در مدار وجود دارد؟
9. آیا موتور با اینورتر کنترل می شود؟
10. شرایط محیطی و محل نصب چگونه است؟

اگر پاسخ این سوالات مشخص باشد، انتخاب MPCB بسیار دقیق تر خواهد شد.

مسیر خرید MPCB از نوآوران ماشین

فرآیند خرید حرفه ای بهتر است با بررسی نیاز آغاز شود. کاربر می تواند مشخصات موتور یا اطلاعات پروژه را در اختیار مجموعه فروش قرار دهد تا محصول مناسب از نظر جریان و کاربرد بررسی شود. سپس مدل های قابل استفاده از نظر مشخصات فنی، موجودی و قیمت مقایسه می شوند.

در کنار MPCB، در صورت نیاز می توان تجهیزات مکمل مانند کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری و سایر تجهیزات تابلو برق را نیز بر اساس ساختار مدار بررسی کرد.

این روش به ویژه برای خرید پروژه ای اهمیت دارد؛ زیرا در یک تابلو ممکن است چندین تجهیز با یکدیگر کار کنند و انتخاب جداگانه هر قطعه بدون توجه به تجهیزات دیگر، همیشه بهترین روش نیست.

جمع بندی تخصصی؛ MPCB چیست و چه زمانی باید آن را انتخاب کنیم؟

اگر بخواهیم پاسخ نهایی و کوتاهی به سوال MPCB چیست؟ بدهیم، می توان گفت MPCB یا Motor Protection Circuit Breaker یک تجهیز تخصصی برای حفاظت مدار موتور است که بسته به مدل می تواند حفاظت هایی مانند اضافه بار و اتصال کوتاه و در برخی مدل ها قابلیت های حفاظتی مرتبط با فاز را ارائه کند.

مهم ترین تفاوت آن با بیمتال این است که بیمتال عمدتا برای حفاظت اضافه بار موتور استفاده می شود، در حالی که MPCB می تواند مجموعه گسترده تری از وظایف حفاظت مدار موتور را در یک تجهیز ارائه دهد. MCCB نیز اگرچه می تواند برای حفاظت مدارهای قدرت و در طراحی مناسب برای مدارهای موتور مورد استفاده قرار گیرد، اما اساسا یک تجهیز عمومی تر برای حفاظت مدارهای قدرت است.

بنابراین انتخاب MPCB زمانی منطقی است که مشخصات آن با جریان موتور، ولتاژ، قدرت قطع، روش راه اندازی، شرایط محیطی و ساختار کلی مدار هماهنگ باشد. انتخاب صرفا بر اساس قیمت یا عدد آمپر، رویکرد مناسبی برای تجهیزات حفاظتی صنعتی نیست.

نتیجه گیری برای خریداران تجهیزات برق صنعتی

در یک سیستم صنعتی، حفاظت موتور را نباید به یک قطعه منفرد محدود کرد. موتور، کنتاکتور، تجهیز حفاظتی، کابل، مدار فرمان و تجهیزات بالادست باید به عنوان یک مجموعه در نظر گرفته شوند. به همین دلیل پاسخ حرفه ای به سوال MPCB چیست؟ باید فراتر از یک تعریف لغت نامه ای باشد و به کاربر نشان دهد که این تجهیز دقیقا چه نقشی در معماری تابلو برق دارد.

اگر هدف شما خرید MPCB برای یک موتور مشخص است، بهترین نقطه شروع مشخصات پلاک موتور است. با داشتن جریان نامی، ولتاژ، تعداد فاز و اطلاعات مربوط به کاربرد موتور می توان محدوده مناسب را مشخص کرد و سپس مدل های موجود را از نظر مشخصات فنی، قدرت قطع، کیفیت ساخت، اصالت و قیمت مقایسه کرد.

در نهایت، XKOREN در سبد تجهیزات برق صنعتی نوآوران ماشین در کنار محصولاتی مانند بیمتال، کلید حرارتی، کنتاکتور، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان، اینورتر و خازن قرار می گیرد و هدف از ارائه این محصولات، کمک به انتخاب تجهیز متناسب با نیاز واقعی مدار است؛ بنابراین پیشنهاد می شود قبل از خرید، مشخصات موتور و شرایط کاری را بررسی کرده و سپس مدل مناسب را انتخاب کنید.

چگونه قبل از خرید MPCB مشاوره بگیریم؟

اگر برای یک موتور مشخص به دنبال MPCB هستید، بهتر است اطلاعات موتور را قبل از خرید آماده کنید. عکس پلاک موتور، جریان نامی، ولتاژ، توان، تعداد فاز و نوع کاربرد می تواند اطلاعات ارزشمندی برای بررسی اولیه در اختیار کارشناس قرار دهد.

برای مثال، به جای اینکه فقط بگویید:

«یک MPCB برای موتور ۷.۵ کیلووات می خواهم.»

بهتر است اطلاعات کامل تری مانند جریان پلاک، ولتاژ و نوع کاربرد موتور ارائه شود. در این صورت امکان بررسی دقیق تر محدوده جریان و مشخصات تجهیز فراهم می شود.

این روش نه تنها برای MPCB، بلکه برای انتخاب بیمتال، کنتاکتور، کلید حرارتی و کلید اتوماتیک نیز کاربرد دارد.

تجربه نوآوران ماشین در انتخاب تجهیزات برق صنعتی

در تامین تجهیزات برق صنعتی، شناخت محصول تنها یکی از بخش های کار است. بخش مهم تر، شناخت کاربرد محصول و توانایی تشخیص تجهیز مناسب برای هر مدار است. در بررسی درخواست های خرید، اطلاعاتی مانند جریان موتور، توان، ولتاژ، نوع بار و ساختار تابلو می توانند در انتخاب صحیح تجهیزات نقش داشته باشند.

رویکرد کارشناسی به این معناست که قبل از پیشنهاد محصول، مشخص شود کاربر دقیقا به چه نوع حفاظتی نیاز دارد. ممکن است در یک پروژه MPCB گزینه مناسبی باشد، در پروژه دیگر ترکیب کنتاکتور و بیمتال مورد استفاده قرار گیرد و در یک مدار دیگر، تجهیزات حفاظت بالادست مانند MCCB نیز نقش مهمی داشته باشند.

این نگاه، تفاوت میان فروش یک قطعه و تامین تخصصی تجهیزات برق صنعتی است.

راهنمای سریع خرید MPCB

اگر بخواهیم تمام مقاله را به یک چک لیست کوتاه تبدیل کنیم، قبل از خرید این موارد را بررسی کنید:

۱. جریان نامی موتور را از روی پلاک بخوانید.

۲. ولتاژ و تعداد فاز موتور را مشخص کنید.

۳. محدوده تنظیم MPCB را با جریان موتور مقایسه کنید.

۴. قدرت قطع تجهیز را بررسی کنید.

۵. نوع حفاظت ارائه شده توسط مدل را از دیتاشیت بررسی کنید.

۶. روش راه اندازی موتور را مشخص کنید.

۷. هماهنگی MPCB با کنتاکتور و حفاظت بالادست را بررسی کنید.

۸. شرایط محیطی محل نصب را در نظر بگیرید.

۹. مشخصات فنی مدل را با نیاز واقعی پروژه تطبیق دهید.

۱۰. سپس قیمت، موجودی و شرایط تامین را مقایسه کنید.

این فرآیند ساده می تواند بخش قابل توجهی از اشتباهات رایج هنگام خرید کلید حفاظت موتور را کاهش دهد.

سوالات متداول درباره MPCB

۱. MPCB چیست؟ MPCB مخفف Motor Protection Circuit Breaker و به معنای کلید حفاظت موتور است. این تجهیز برای حفاظت مدار موتور در برابر شرایطی مانند اضافه بار و اتصال کوتاه، مطابق مشخصات مدل، استفاده می شود و در برخی مدل ها قابلیت های حفاظتی مرتبط با فاز نیز وجود دارد.

۲. MPCB چه کاربردی دارد؟ MPCB برای حفاظت مدار موتور در کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله، ماشین آلات صنعتی و تجهیزات مختلف دارای موتور الکتریکی مورد استفاده قرار می گیرد.

۳. تفاوت MPCB و بیمتال چیست؟ بیمتال عمدتا برای حفاظت اضافه بار موتور استفاده می شود، در حالی که MPCB می تواند حفاظت اضافه بار و اتصال کوتاه را در یک تجهیز ارائه کند. با این حال قابلیت دقیق هر مدل باید از مشخصات فنی سازنده بررسی شود.

۴. آیا MPCB همان کلید حرارتی است؟ در بازار، MPCB و کلید حرارتی موتور گاهی برای تجهیزات با کاربرد نزدیک به هم استفاده می شوند، اما هنگام خرید باید مشخصات فنی، محدوده جریان، قدرت قطع و قابلیت های دقیق محصول بررسی شود و صرفا بر اساس نام تجهیز تصمیم گیری نشود.

۵. آیا MPCB جایگزین MCCB می شود؟ خیر. MPCB برای حفاظت مدار موتور طراحی شده است، در حالی که MCCB کاربرد گسترده تری در حفاظت مدارهای قدرت دارد. این دو ممکن است در یک تابلو در سطوح مختلف حفاظت در کنار یکدیگر استفاده شوند.

۶. آیا MPCB جایگزین فیوز مینیاتوری است؟ MPCB و MCB برای کاربردهای متفاوتی طراحی می شوند. MPCB روی حفاظت اختصاصی مدار موتور تمرکز دارد، در حالی که فیوز مینیاتوری یک تجهیز حفاظتی عمومی تر برای مدارهای مختلف است.

۷. آیا MPCB به کنتاکتور نیاز دارد؟ بسته به طراحی مدار. در بسیاری از مدارهای صنعتی MPCB در کنار کنتاکتور استفاده می شود؛ MPCB وظیفه حفاظت را بر عهده دارد و کنتاکتور برای قطع و وصل مدار از طریق سیستم فرمان مورد استفاده قرار می گیرد.

۸. برای موتور ۷.۵ کیلووات چه MPCB ای مناسب است؟ نمی توان فقط بر اساس توان موتور یک مدل قطعی معرفی کرد. ابتدا باید جریان نامی موتور از روی پلاک، ولتاژ، تعداد فاز و سایر شرایط کاری بررسی شود و سپس MPCB با محدوده تنظیم مناسب انتخاب شود.

۹. آیا MPCB برای موتور سه فاز مناسب است؟ بله، MPCB ها در مدارهای موتور سه فاز کاربرد گسترده ای دارند؛ اما تعداد پل، محدوده جریان، ولتاژ و قابلیت های حفاظتی باید با مشخصات مدل و موتور مطابقت داشته باشد.

۱۰. قدرت قطع MPCB چیست؟ قدرت قطع نشان دهنده سطح جریان اتصال کوتاهی است که تجهیز، طبق شرایط و استاندارد اعلام شده توسط سازنده، قادر به قطع آن است. این پارامتر باید با شرایط شبکه و جریان اتصال کوتاه احتمالی محل نصب هماهنگ باشد.

۱۱. قیمت MPCB به چه عواملی بستگی دارد؟ محدوده جریان، برند، قدرت قطع، مشخصات حفاظتی، امکانات جانبی، کیفیت ساخت، شرایط تامین، موجودی و وضعیت بازار از عوامل موثر بر قیمت هستند.

۱۲. هنگام خرید MPCB به چه نکاتی توجه کنیم؟ جریان نامی موتور، محدوده تنظیم MPCB، ولتاژ، تعداد پل، قدرت قطع، نوع حفاظت، شرایط محیطی، روش راه اندازی و هماهنگی با سایر تجهیزات از مهم ترین موارد هستند.

۱۳. آیا MPCB برای پمپ و کمپرسور مناسب است؟ MPCB می تواند در مدارهای پمپ، کمپرسور و سایر تجهیزات موتوری مورد استفاده قرار گیرد، اما انتخاب مدل باید بر اساس جریان واقعی موتور و شرایط کاری آن انجام شود.

۱۴. MPCB XKOREN را چگونه انتخاب کنیم؟ ابتدا باید مشخصات موتور و مدار مشخص شود و سپس مدل XKOREN بر اساس محدوده جریان، ولتاژ، قدرت قطع و قابلیت های حفاظتی مورد نیاز بررسی شود. انتخاب نهایی نباید صرفا بر اساس توان موتور یا قیمت انجام شود.

۱۵. MPCB را از کجا بخریم؟ برای خرید MPCB بهتر است از تامین کننده ای استفاده شود که علاوه بر ارائه محصول، امکان بررسی مشخصات موتور و تطبیق مدل با نیاز مدار را داشته باشد. در سایت XKOREN نیز می توانید سایر تجهیزات حفاظت و کنترل موتور را بررسی کنید.
