چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ این سؤال یکی از رایج ترین دغدغه های تکنسین های برق صنعتی، مسئولان نگهداری و تعمیرات کارخانه ها، برق کاران ساختمان و حتی صاحبان کارگاه های تولیدی است. کنتاکتور برق به عنوان یکی از مهم ترین تجهیزات مدار فرمان، وظیفه قطع و وصل ایمن جریان الکتریکی را بر عهده دارد و خرابی آن می تواند باعث توقف کامل خطوط تولید، از کار افتادن موتورهای الکتریکی، خاموش شدن پمپ ها، کمپرسورها، سیستم های تهویه و بسیاری از تجهیزات صنعتی شود. به همین دلیل آشنایی با چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ نه تنها باعث کاهش هزینه های تعمیرات می شود، بلکه از تعویض بی دلیل قطعات سالم نیز جلوگیری می کند.
در بسیاری از مواقع، اپراتور تصور می کند که خود کنتاکتور خراب شده است، در حالی که ایراد اصلی از تجهیزاتی مانند فیوز مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک، خازن، منبع تغذیه، سیم کشی مدار فرمان یا حتی اینورتر است. بنابراین قبل از تعویض هر قطعه، لازم است یک فرآیند اصولی و مرحله به مرحله برای عیب یابی اجرا شود تا علت واقعی خرابی مشخص گردد.
هدف این راهنما ارائه یک روش کاملاً کاربردی برای تکنسین های برق است تا بتوانند بدون نیاز به انتقال تابلو برق به کارگاه تعمیرات، تنها با استفاده از ابزارهایی مانند مولتی متر، تستر ولتاژ، آمپرمتر کلمپی و بررسی ظاهری، منشأ اصلی مشکل را شناسایی کنند. در این مقاله علاوه بر آموزش چگونه عیب کنتاکتور را در محل تشخیص دهیم؟، ارتباط عملکرد کنتاکتور با تجهیزاتی مانند بیمتال، فیوز مینیاتوری، کلید حرارتی، خازن، کلید اتوماتیک و اینورتر نیز بررسی خواهد شد تا دید کاملی نسبت به کل مدار فرمان و قدرت ایجاد شود.

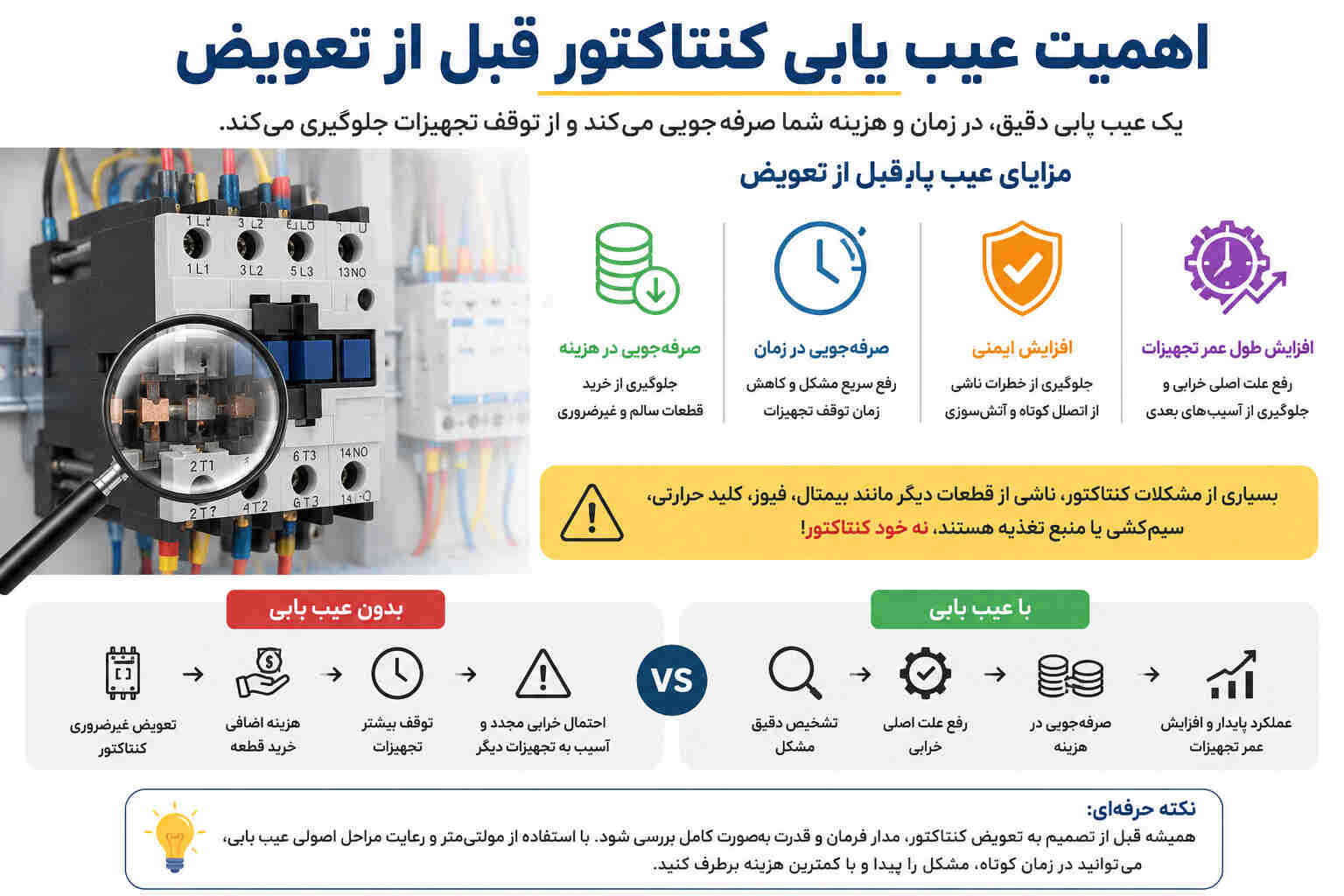

اهمیت عیب یابی کنتاکتور قبل از تعویض
یکی از بزرگ ترین اشتباهاتی که در بسیاری از پروژه های صنعتی مشاهده می شود، تعویض سریع کنتاکتور بدون بررسی دقیق علت خرابی است. این اقدام شاید در نگاه اول زمان توقف دستگاه را کاهش دهد، اما در بسیاری از موارد نه تنها مشکل را برطرف نمی کند، بلکه باعث افزایش هزینه های تعمیرات و حتی آسیب دیدن کنتاکتور جدید نیز می شود.
برای مثال فرض کنید موتور یک پمپ صنعتی روشن نمی شود. تکنسین پس از مشاهده عدم عملکرد کنتاکتور، آن را تعویض می کند. اما چند دقیقه بعد کنتاکتور جدید نیز می سوزد. بررسی دقیق تر نشان می دهد که علت اصلی، اتصال کوتاه در موتور، خرابی بیمتال یا تنظیم اشتباه کلید حرارتی بوده است. در چنین شرایطی، اگر از ابتدا اصول چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ رعایت می شد، هزینه خرید یک کنتاکتور جدید به مجموعه تحمیل نمی شد.
از سوی دیگر، در تابلوهای برق مدرن که از اینورتر، خازن اصلاح ضریب توان، کلید اتوماتیک و تجهیزات حفاظتی مختلف استفاده می شود، عملکرد هر تجهیز بر دیگری تأثیر مستقیم دارد. بنابراین یک عیب ظاهراً ساده در کنتاکتور ممکن است در واقع ناشی از خرابی یکی از تجهیزات جانبی باشد. به همین دلیل تکنسین حرفه ای همیشه کل مدار را بررسی می کند و تنها به مشاهده ظاهری کنتاکتور اکتفا نمی کند.
به طور کلی مزایای عیب یابی صحیح عبارت اند از:
در صنایع بزرگ، اجرای یک فرآیند استاندارد برای تشخیص خرابی کنتاکتور، بخشی از برنامه نگهداری و تعمیرات پیشگیرانه (PM) محسوب می شود و نقش مهمی در افزایش قابلیت اطمینان تجهیزات ایفا می کند.

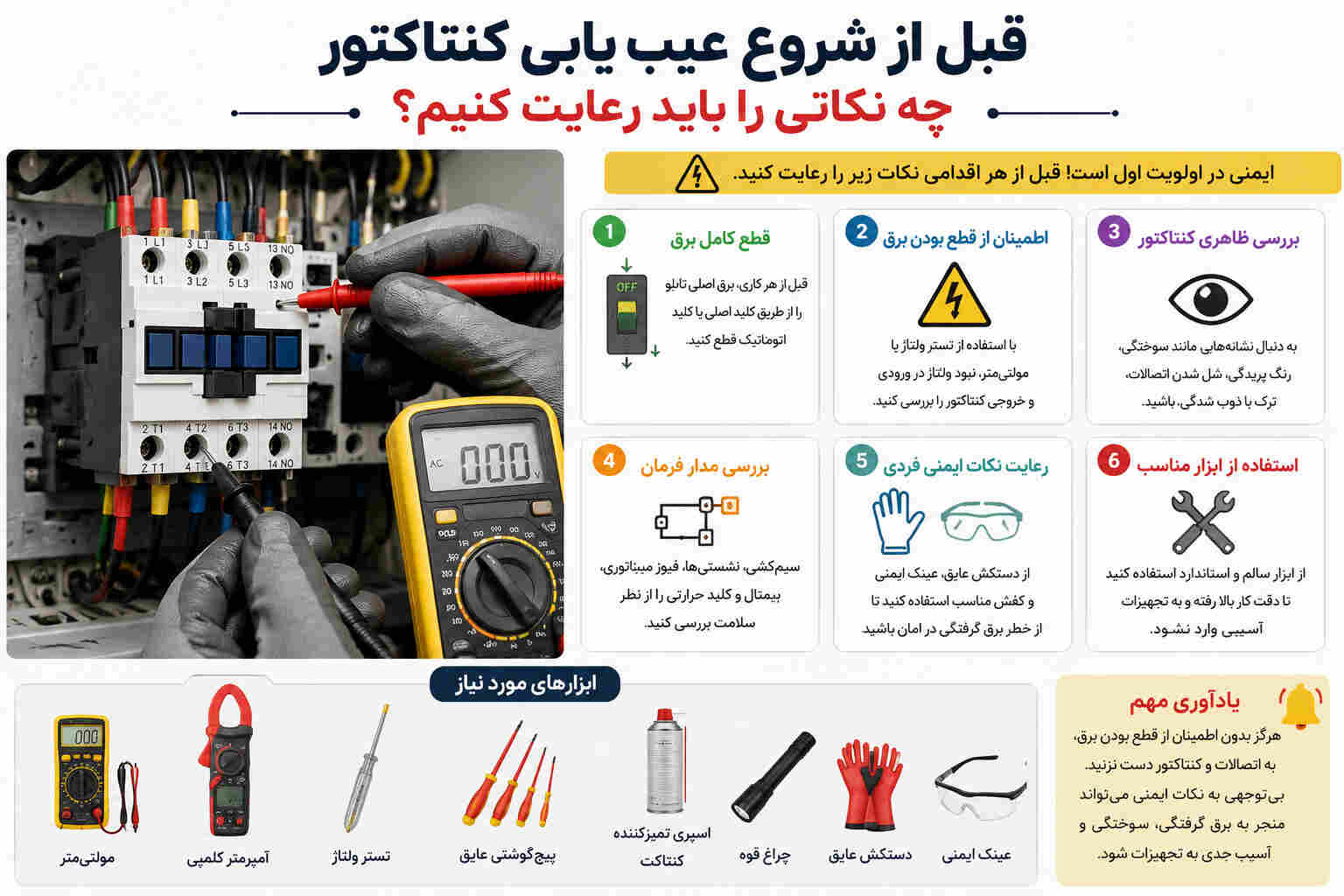

قبل از شروع عیب یابی کنتاکتور چه نکاتی را باید رعایت کنیم؟
قبل از آنکه فرآیند چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ را آغاز کنید، رعایت اصول ایمنی اهمیت بسیار زیادی دارد. بسیاری از تابلوهای برق صنعتی با ولتاژهای ۳۸۰ یا ۴۰۰ ولت کار می کنند و بی توجهی به نکات ایمنی می تواند منجر به برق گرفتگی، سوختگی شدید یا آسیب به تجهیزات شود.
اولین اقدام، قطع کامل برق از طریق کلید اتوماتیک یا کلید حرارتی است. سپس باید با استفاده از مولتی متر یا تستر ولتاژ، نبود ولتاژ روی ترمینال های ورودی و خروجی کنتاکتور بررسی شود. هرگز تنها به خاموش بودن چراغ های تابلو اعتماد نکنید، زیرا ممکن است بخشی از مدار همچنان تحت ولتاژ باشد.
پس از اطمینان از ایمن بودن شرایط، بررسی ظاهری آغاز می شود. تغییر رنگ بدنه، بوی سوختگی، آثار ذوب شدگی، شل شدن پیچ های ترمینال، شکستگی قاب پلاستیکی، تغییر رنگ بوبین و ایجاد دوده روی کنتاکت ها، همگی می توانند نشانه هایی از وجود ایراد باشند. البته وجود این علائم لزوماً به معنای خرابی قطعی کنتاکتور نیست و باید با تست های الکتریکی تکمیل شود. همچنین بهتر است ابزارهای زیر قبل از شروع کار آماده باشند:
- مولتی متر دیجیتال
- آمپرمتر کلمپی
- پیچ گوشتی عایق
- تستر ولتاژ
- اسپری تمیزکننده کنتاکت
- چراغ قوه
- دستکش عایق برق
- عینک ایمنی
استفاده از ابزار مناسب، علاوه بر افزایش دقت در عیب یابی، احتمال آسیب به تجهیزات و بروز خطاهای انسانی را نیز کاهش می دهد.
مراحل گام به گام؛ چگونه عیب کنتاکتور را در محل تشخیص دهیم؟
اگر هدف شما این است که بدون باز کردن کامل تابلو برق و بدون تعویض بی دلیل قطعات، منشأ واقعی خرابی را پیدا کنید، باید یک روند مشخص و استاندارد را دنبال کنید. یکی از اشتباهات رایج در میان افراد کم تجربه این است که به محض روشن نشدن موتور یا عمل نکردن مدار فرمان، کنتاکتور را مقصر می دانند؛ در حالی که در بسیاری از موارد، مشکل از تجهیزاتی مانند فیوز مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک، اینورتر یا حتی سیم کشی مدار فرمان است. بنابراین در پاسخ به این سؤال که چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ باید گفت اولین اصل، حرکت مرحله به مرحله و حذف احتمال خرابی سایر تجهیزات است.
مرحله اول؛ بررسی وضعیت ظاهری کنتاکتور
اولین و سریع ترین روش برای تشخیص ایراد، بررسی دقیق ظاهر کنتاکتور است. بسیاری از خرابی ها قبل از هرگونه اندازه گیری الکتریکی، با مشاهده دقیق قابل تشخیص هستند. در این مرحله موارد زیر را بررسی کنید:
- تغییر رنگ بدنه
- آثار سوختگی
- بوی سوختگی
- ذوب شدن پلاستیک
- شکستگی قاب
- شل بودن ترمینال ها
- تغییر رنگ کنتاکت ها
- وجود گردوغبار یا روغن
گاهی تنها شل بودن یک پیچ ترمینال باعث افزایش مقاومت اتصال می شود. این مقاومت، گرمای زیادی تولید کرده و در نهایت باعث سوختگی کنتاکتور خواهد شد. بسیاری از تکنسین های باتجربه قبل از استفاده از مولتی متر، چند دقیقه زمان برای بررسی ظاهری صرف می کنند و در همین مرحله علت اصلی خرابی را پیدا می کنند.
اگر آثار دوده روی کنتاکت ها مشاهده شود، معمولاً نشان دهنده ایجاد جرقه های مکرر است. این اتفاق می تواند به علت اضافه بار موتور، انتخاب اشتباه ظرفیت کنتاکتور برق، فرسودگی کنتاکت ها یا عملکرد نامناسب بیمتال باشد.
جدول علائم ظاهری و علت احتمالی خرابی
مرحله دوم؛ بررسی ولتاژ ورودی مدار فرمان
اگر ظاهر کنتاکتور سالم باشد، نوبت بررسی مدار فرمان است. در بسیاری از تابلوهای برق، برق ورودی ابتدا از کلید اتوماتیک یا فیوز مینیاتوری عبور می کند و سپس به مدار فرمان می رسد. اگر هر یک از این تجهیزات دچار مشکل شوند، بوبین کنتاکتور هرگز برق دریافت نخواهد کرد. بنابراین باید موارد زیر بررسی شوند:
- وجود ولتاژ در ورودی مدار
- سالم بودن فیوز مینیاتوری
- سالم بودن سیم های فرمان
- سالم بودن شستی استارت
- سالم بودن شستی استوپ
- سالم بودن کنتاکت کمکی بیمتال
گاهی مشاهده می شود که اپراتور تصور می کند کنتاکتور خراب است؛ اما تنها یک فیوز مینیاتوری قطع شده یا یک سیم فرمان از ترمینال جدا شده است.
مرحله سوم؛ اندازه گیری ولتاژ بوبین
یکی از مهم ترین مراحل در پاسخ به سؤال چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ اندازه گیری ولتاژ دو سر بوبین است. بوبین، قلب کنتاکتور محسوب می شود. زمانی که ولتاژ مناسب به آن اعمال شود، میدان مغناطیسی ایجاد کرده و هسته متحرک را جذب می کند. ولتاژ بوبین معمولاً یکی از مقادیر زیر است:
اگر ولتاژ مناسب روی بوبین وجود داشته باشد اما کنتاکتور عمل نکند، احتمال خرابی بوبین بسیار زیاد است. اگر ولتاژ وجود نداشته باشد، باید مدار فرمان بررسی شود.
مرحله چهارم؛ تست مقاومت بوبین با مولتی متر
پس از قطع برق تابلو، مقاومت بوبین اندازه گیری می شود. در این مرحله مولتی متر روی حالت اهم قرار می گیرد. نتیجه اندازه گیری می تواند سه حالت داشته باشد.
حالت اول : مقاومت بی نهایت
این حالت یعنی سیم پیچ قطع شده است. بوبین باید تعویض شود.
حالت دوم : مقاومت صفر
این وضعیت نشان دهنده اتصال کوتاه داخلی بوبین است. در این حالت نیز بوبین قابل استفاده نیست.
حالت سوم : مقاومت طبیعی
در این صورت باید مراحل بعدی بررسی شوند.
مرحله پنجم؛ بررسی عملکرد مکانیکی هسته متحرک
حتی اگر بوبین سالم باشد، ممکن است هسته متحرک گیر کرده باشد. عوامل زیادی باعث گیر کردن هسته می شوند:
- گردوغبار
- زنگ زدگی
- روغن
- شکستگی فنر
- تاب برداشتن هسته
- تغییر شکل قطعات پلاستیکی
در این مرحله، برق قطع شده و هسته متحرک با دست به آرامی فشار داده می شود. حرکت باید کاملاً نرم باشد. اگر حرکت سخت باشد یا گیر کند، احتمال خرابی مکانیکی زیاد است.
مرحله ششم؛ بررسی صدای کنتاکتور
صدای کنتاکتور اطلاعات بسیار مهمی در اختیار تکنسین قرار می دهد. جدول زیر می تواند کمک کننده باشد.
علت وزوز کردن کنتاکتور چیست؟
یکی از سؤالات متداول کاربران این است که چرا کنتاکتور صدای وزوز ایجاد می کند. دلایل رایج عبارت اند از:
- ولتاژ پایین بوبین
- خرابی حلقه اتصال کوتاه هسته
- کثیف بودن هسته
- شل بودن قطعات داخلی
- فرسودگی فنر
- لرزش مکانیکی تابلو
اگر این مشکل برطرف نشود، دمای بوبین افزایش پیدا کرده و در نهایت خواهد سوخت.
مرحله هفتم؛ بررسی کنتاکت های اصلی
کنتاکت های اصلی بیشترین جریان را عبور می دهند. در نتیجه بیشتر از سایر قسمت ها در معرض آسیب قرار دارند. موارد زیر بررسی شوند:
- سوختگی
- خوردگی
- سیاه شدن
- تغییر رنگ
- ذوب شدن
- کاهش سطح تماس
اگر سطح تماس از بین رفته باشد، مقاومت افزایش پیدا می کند. افزایش مقاومت مساوی است با افزایش حرارت. در نتیجه کنتاکتور خیلی زود از بین خواهد رفت.
مرحله هشتم؛ تست کنتاکت های کمکی
کنتاکت های کمکی نقش مهمی در مدار فرمان دارند. خرابی آن ها ممکن است باعث شود:
- موتور روشن نشود.
- مدار خودنگهدار عمل نکند.
- اینترلاک از کار بیفتد.
- مدار استارت متوقف شود.
با مولتی متر باید وضعیت NO و NC بررسی شود. در زمان تحریک بوبین، وضعیت آن ها باید تغییر کند.
مرحله نهم؛ بررسی عملکرد بیمتال
یکی از مهم ترین بخش های فرآیند چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ بررسی بیمتال است. گاهی کنتاکتور کاملاً سالم است اما بیمتال در وضعیت Trip قرار گرفته است. در این شرایط برق مدار فرمان قطع می شود. موارد زیر بررسی شوند:
- دکمه Reset
- تنظیم جریان
- سلامت کنتاکت NC
- عملکرد مکانیکی بیمتال
اگر بیمتال بیش از حد حساس تنظیم شده باشد، حتی در جریان عادی نیز مدار را قطع می کند.
مرحله دهم؛ بررسی کلید حرارتی
در بسیاری از تابلوها به جای بیمتال از کلید حرارتی استفاده می شود. اگر کلید حرارتی Trip کند:
- برق بوبین قطع می شود.
- کنتاکتور جذب نمی کند.
- موتور روشن نخواهد شد.
در این حالت نباید بلافاصله کنتاکتور تعویض شود. ابتدا علت عملکرد کلید حرارتی باید مشخص گردد.
مرحله یازدهم؛ بررسی کلید اتوماتیک
کلید اتوماتیک اولین تجهیز حفاظتی مدار قدرت است. اگر این تجهیز به دلیل اتصال کوتاه یا اضافه جریان عمل کرده باشد، طبیعتاً کنتاکتور نیز بی برق خواهد شد. موارد زیر بررسی شوند:
- وضعیت اهرم
- سلامت ترمینال ها
- جریان نامی
- آثار سوختگی
مرحله دوازدهم؛ بررسی فیوز مینیاتوری
خرابی یا قطع شدن فیوز مینیاتوری یکی از رایج ترین دلایل از کار افتادن مدار فرمان است. اگر فیوز مدار فرمان قطع شده باشد:
- بوبین برق دریافت نمی کند.
- کنتاکتور عمل نمی کند.
- موتور خاموش باقی می ماند.
در چنین شرایطی ابتدا باید علت سوختن فیوز مشخص شود. تعویض فیوز بدون رفع علت، مشکل را دوباره تکرار خواهد کرد.
مرحله سیزدهم؛ بررسی ارتباط کنتاکتور با اینورتر
در سیستم هایی که از اینورتر استفاده می شود، عملکرد کنتاکتور باید مطابق دستورالعمل سازنده باشد. اشتباهات رایج عبارت اند از:
- نصب اشتباه کنتاکتور در خروجی اینورتر
- قطع و وصل مکرر خروجی
- انتخاب ظرفیت نامناسب
- سیم کشی نادرست
این موارد باعث ایجاد خطا در اینورتر و حتی آسیب دیدن IGBTها می شوند.
مرحله چهاردهم؛ بررسی بانک خازنی
در تابلوهای اصلاح ضریب توان، خرابی خازن می تواند باعث عملکرد نامناسب کنتاکتور شود. علائم رایج عبارت اند از:
- صدای شدید
- داغ شدن کنتاکتور
- چسبیدن کنتاکت ها
- جرقه زیاد
در بانک های خازنی باید از کنتاکتور مخصوص خازنی استفاده شود، زیرا این نوع کنتاکتور برای تحمل جریان هجومی اولیه طراحی شده است.
رایج ترین خرابی های کنتاکتور و روش تشخیص آن ها در محل
پس از آنکه مراحل اولیه عیب یابی را انجام دادید، نوبت به بررسی خرابی هایی می رسد که بیشترین فراوانی را در تابلوهای برق صنعتی دارند. تجربه تعمیر و نگهداری تجهیزات برق نشان می دهد که بیش از ۸۰ درصد مشکلات مربوط به کنتاکتور برق در چند گروه مشخص قرار می گیرند. اگر تکنسین این خرابی ها را به خوبی بشناسد، پاسخ به سؤال چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ بسیار ساده تر خواهد شد و در مدت زمان کوتاهی می تواند علت اصلی توقف تجهیزات را پیدا کند.
خرابی اول؛ بوبین کنتاکتور سوخته است
سوختن بوبین یکی از رایج ترین ایرادهایی است که در انواع کنتاکتور مشاهده می شود. بوبین وظیفه ایجاد میدان مغناطیسی برای جذب هسته متحرک را بر عهده دارد و اگر دچار آسیب شود، کنتاکتور دیگر قادر به قطع و وصل مدار نخواهد بود.
علائم خرابی بوبین
- کنتاکتور هیچ عکس العملی نشان نمی دهد.
- صدای جذب هسته شنیده نمی شود.
- بدنه بوبین بسیار داغ است.
- بوی سوختگی احساس می شود.
- مقاومت بوبین با مولتی متر بی نهایت یا صفر است.
دلایل سوختن بوبین
در بسیاری از پروژه ها مشاهده شده است که تکنسین به اشتباه بوبین ۲۲۰ ولت را با ۳۸۰ ولت تغذیه کرده و ظرف چند ثانیه بوبین کاملاً سوخته است. به همین دلیل، قبل از اعمال ولتاژ، همیشه پلاک مشخصات کنتاکتور را بررسی کنید.
خرابی دوم؛ چسبیدن کنتاکت های اصلی
یکی از خطرناک ترین خرابی ها، چسبیدن کنتاکت های اصلی است. در این وضعیت، حتی اگر بوبین از مدار خارج شود، جریان همچنان از کنتاکت عبور می کند و بار الکتریکی خاموش نمی شود.
دلایل چسبیدن کنتاکت ها
- عبور جریان بیش از ظرفیت نامی
- اتصال کوتاه
- جرقه های مکرر
- انتخاب اشتباه ظرفیت کنتاکتور
- استفاده از کنتاکتور معمولی برای بانک خازن
- پایان عمر مفید کنتاکت ها
اگر هنگام قطع فرمان، موتور همچنان روشن باقی بماند، یکی از اولین مواردی که باید بررسی شود، چسبیدن کنتاکت های اصلی است.
خرابی سوم؛ داغ شدن بیش از حد کنتاکتور
یکی از نشانه های مهم در پاسخ به سؤال چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ بررسی دمای بدنه کنتاکتور است. کنتاکتور در حالت عادی مقداری گرما تولید می کند، اما اگر بدنه آن به قدری داغ شود که لمس آن دشوار باشد، باید علت مشخص شود.
دلایل افزایش دما
- شل بودن ترمینال ها
- جریان بالاتر از مقدار نامی
- تهویه نامناسب تابلو
- فرسودگی کنتاکت ها
- کاهش سطح تماس
- ولتاژ نامناسب بوبین
در تابلوهایی که چندین اینورتر، کلید حرارتی و کلید اتوماتیک در کنار یکدیگر نصب شده اند، تهویه مناسب اهمیت دوچندان پیدا می کند. افزایش دمای داخل تابلو می تواند عمر تمامی تجهیزات از جمله کنتاکتور را کاهش دهد.
خرابی چهارم؛ لرزش یا تق تق مداوم کنتاکتور
گاهی کنتاکتور به طور مداوم قطع و وصل می شود و صدایی شبیه تق تق یا لرزش ایجاد می کند.
دلایل احتمالی
- افت ولتاژ مدار فرمان
- خرابی بوبین
- کثیفی هسته متحرک
- شل بودن سیم های فرمان
- خرابی کنتاکت کمکی خودنگهدار
- وجود نویز در مدار فرمان
در این شرایط، تعویض کنتاکتور بدون بررسی مدار فرمان معمولاً مشکل را حل نخواهد کرد.
خرابی پنجم؛ عملکرد نامنظم کنتاکتور
گاهی اوقات کنتاکتور یک بار عمل می کند و بار دیگر عمل نمی کند. این خرابی معمولاً ناشی از یکی از عوامل زیر است:
- شل بودن اتصالات
- قطع و وصل شدن سیم فرمان
- خرابی شستی استارت
- خرابی شستی استوپ
- خرابی کنتاکت کمکی
- افت ولتاژ شبکه
در چنین شرایطی توصیه می شود علاوه بر تست کنتاکتور، مسیر کامل مدار فرمان نیز بررسی شود.
چگونه تشخیص دهیم مشکل از کنتاکتور است یا موتور؟
یکی از رایج ترین اشتباهات در تعمیرات صنعتی، نسبت دادن هرگونه توقف موتور به خرابی کنتاکتور است؛ در حالی که ممکن است موتور دچار اتصال کوتاه، نیم سوز شدن سیم پیچ یا گیرپاژ مکانیکی شده باشد. جدول زیر می تواند در تشخیص اولیه کمک کننده باشد:
چگونه تشخیص دهیم مشکل از بیمتال است؟
در بسیاری از تابلوهای برق، بیمتال به اشتباه به عنوان کنتاکتور خراب شناخته می شود. علائم خرابی بیمتال عبارت اند از:
- مدار فرمان وصل نمی شود.
- کنتاکتور برق دریافت نمی کند.
- دکمه Reset عمل نمی کند.
- جریان تنظیم شده صحیح نیست.
- کنتاکت NC باز مانده است.
اگر پس از ریست کردن بیمتال، مدار دوباره فعال شود، احتمالاً خود کنتاکتور سالم است و باید علت اضافه بار موتور بررسی شود.
چگونه تشخیص دهیم مشکل از فیوز مینیاتوری است؟
فیوز مینیاتوری معمولاً از مدار فرمان محافظت می کند. اگر این تجهیز قطع شده باشد:
- ولتاژ به بوبین نمی رسد.
- کنتاکتور هیچ واکنشی ندارد.
- موتور روشن نمی شود.
در این شرایط نباید فقط فیوز را مجدداً وصل کرد، بلکه باید علت قطع شدن آن، مانند اتصال کوتاه یا اضافه بار، شناسایی و برطرف شود.
چگونه تشخیص دهیم مشکل از کلید حرارتی یا کلید اتوماتیک است؟
در برخی تابلوهای صنعتی، کلید حرارتی و کلید اتوماتیک نقش حفاظت اصلی مدار را بر عهده دارند. اگر هر یک از این تجهیزات عمل کنند، کنتاکتور عملاً بدون برق خواهد ماند. قبل از تعویض کنتاکتور، این موارد را بررسی کنید:
- آیا کلید در وضعیت Trip قرار دارد؟
- آیا امکان ریست کردن کلید وجود دارد؟
- آیا جریان مصرفی موتور بیش از حد مجاز بوده است؟
- آیا اتصال کوتاه در مدار وجود دارد؟
اشتباهات رایج تکنسین ها هنگام عیب یابی کنتاکتور
یکی از عوامل افزایش هزینه های تعمیرات، رعایت نکردن اصول عیب یابی است. برخی اشتباهات متداول عبارت اند از:
- تعویض کنتاکتور بدون اندازه گیری ولتاژ بوبین
- تست نکردن فیوز مینیاتوری و مدار فرمان
- نادیده گرفتن وضعیت بیمتال
- بررسی نکردن کلید حرارتی و کلید اتوماتیک
- انتخاب کنتاکتور با جریان نامناسب
- استفاده از کنتاکتور معمولی برای بانک خازن
- نصب اشتباه کنتاکتور در خروجی اینورتر
- سفت نکردن پیچ های ترمینال پس از سرویس
- تمیز نکردن گردوغبار داخل تابلو
- استفاده از قطعات غیراصل و بی کیفیت

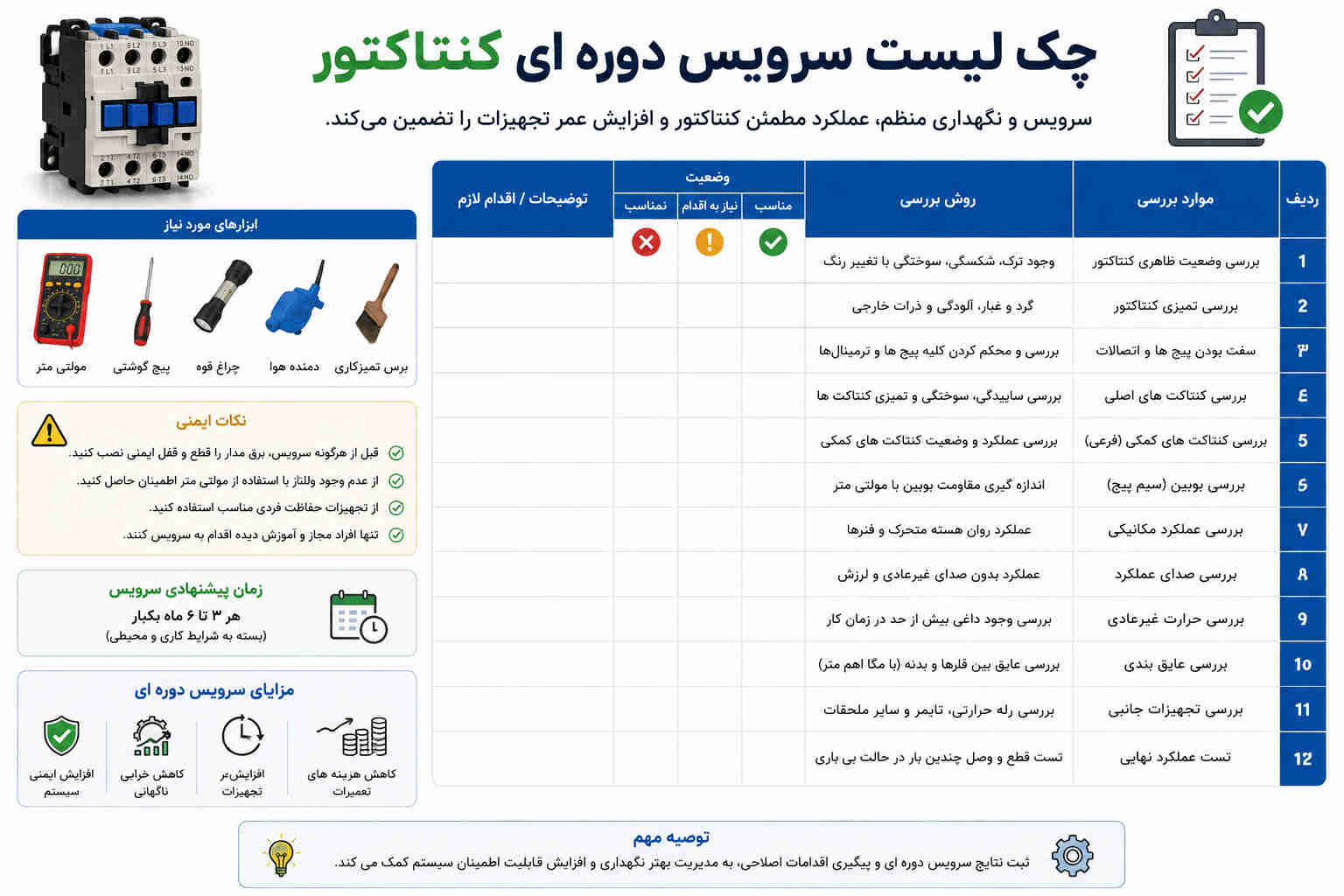

چک لیست سرویس دوره ای کنتاکتور
اجرای یک برنامه نگهداری پیشگیرانه (PM) می تواند عمر کنتاکتور را به طور قابل توجهی افزایش دهد و از توقف ناگهانی تجهیزات جلوگیری کند.

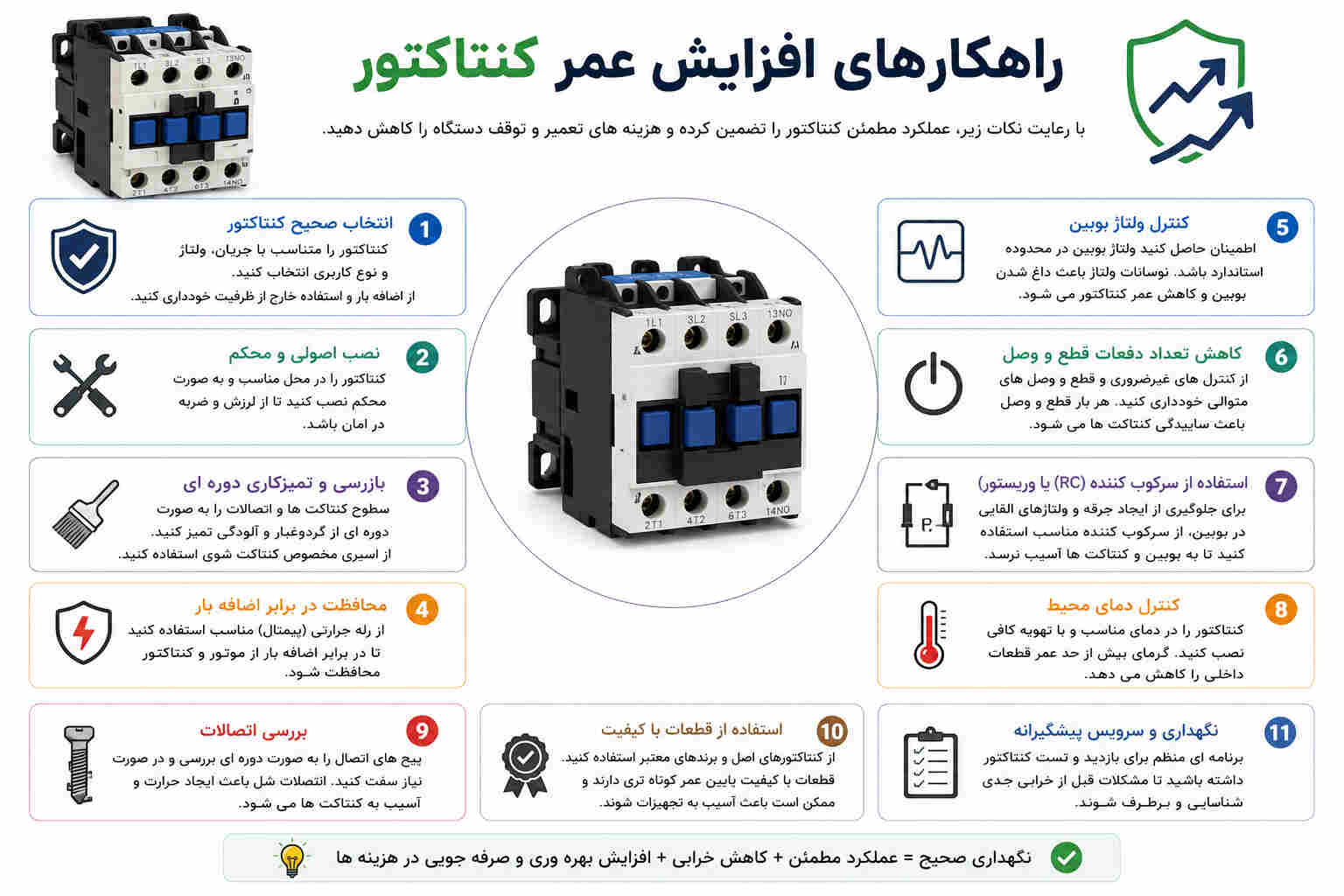

راهکارهای افزایش عمر کنتاکتور
اگر می خواهید کنتاکتور برای سال ها بدون مشکل کار کند، رعایت چند نکته ساده اما مهم ضروری است:
- انتخاب کنتاکتور متناسب با جریان و نوع بار
- استفاده از تجهیزات حفاظتی مناسب مانند فیوز مینیاتوری، بیمتال، کلید حرارتی و کلید اتوماتیک
- جلوگیری از ورود گردوغبار و رطوبت به تابلو
- سفت کردن منظم اتصالات
- استفاده از کنتاکتور مخصوص بانک خازن در سیستم های اصلاح ضریب توان
- رعایت دستورالعمل سازنده هنگام استفاده در کنار اینورتر
- استفاده از برندهای معتبر و دارای خدمات پس از فروش
این اقدامات نه تنها احتمال خرابی را کاهش می دهند، بلکه هزینه های تعمیر و نگهداری را نیز در بلندمدت به شکل محسوسی کم می کنند.
جمع بندی؛ چگونه عیب کنتاکتور را در محل تشخیص دهیم؟
اگر بخواهیم تمام مطالب این مقاله را در چند جمله خلاصه کنیم، باید بگوییم پاسخ سؤال چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ تنها به بررسی خود کنتاکتور محدود نمی شود. یک تکنسین حرفه ای همیشه کل سیستم را به صورت یک مجموعه واحد بررسی می کند؛ زیرا در بسیاری از موارد، آنچه به عنوان خرابی کنتاکتور شناخته می شود، در واقع ناشی از ایراد در فیوز مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک، اینورتر، خازن یا حتی سیم کشی مدار فرمان است.
یک فرآیند اصولی عیب یابی با رعایت نکات ایمنی، بررسی ظاهری، اندازه گیری ولتاژ بوبین، تست مقاومت سیم پیچ، کنترل عملکرد مکانیکی هسته متحرک، بررسی وضعیت کنتاکت های اصلی و کمکی و در نهایت ارزیابی تجهیزات حفاظتی انجام می شود. انجام این مراحل به ترتیب باعث می شود بدون تعویض بی مورد قطعات، علت اصلی خرابی شناسایی شود و زمان توقف تجهیزات صنعتی به حداقل برسد.
همچنین انتخاب صحیح ظرفیت کنتاکتور برق، استفاده از تجهیزات حفاظتی استاندارد، اجرای برنامه سرویس و نگهداری دوره ای، کنترل دمای تابلو برق، محکم بودن اتصالات و استفاده از تجهیزات اصل، نقش بسیار مهمی در افزایش طول عمر کنتاکتور و جلوگیری از خرابی های ناگهانی دارد. در محیط های صنعتی که توقف تولید هزینه های سنگینی ایجاد می کند، داشتن یک برنامه منظم برای بازدید و تست کنتاکتورها می تواند از بسیاری از خرابی های پرهزینه جلوگیری کند.
در نهایت، اگر در هنگام عیب یابی متوجه شدید که کنتاکتور واقعاً دچار خرابی شده و نیاز به تعویض دارد، توصیه می شود از محصولات اصلی و دارای گارانتی استفاده کنید. استفاده از کنتاکتورهای غیراستاندارد یا تقلبی ممکن است در کوتاه مدت هزینه کمتری داشته باشد، اما در بلندمدت باعث افزایش مصرف انرژی، کاهش ایمنی و آسیب دیدن سایر تجهیزات تابلو برق خواهد شد.
خرید کنتاکتور اصل از نمایندگی ایکس کورن در ایران
اگر پس از انجام مراحل چگونه عیب کنتاکتور را در محل تشخیص دهیم؟ مشخص شد که کنتاکتور نیاز به تعویض دارد، انتخاب یک محصول اصل و استاندارد اهمیت بسیار زیادی خواهد داشت. نمایندگی ایکس کورن در ایران با عرضه مستقیم انواع کنتاکتور برق در رنج های مختلف، نیاز صنایع، کارخانه ها، پروژه های ساختمانی، تابلوسازان و پیمانکاران برق را تأمین می کند.
تمامی محصولات ارائه شده با تنوع کامل از نظر جریان نامی، ولتاژ بوبین، تعداد پل و نوع کاربرد عرضه می شوند و امکان انتخاب مناسب برای انواع مدارهای فرمان، راه اندازی موتور، بانک های خازنی، سیستم های دارای اینورتر و سایر کاربردهای صنعتی را فراهم می کنند. کارشناسان فنی این مجموعه نیز آماده ارائه مشاوره تخصصی برای انتخاب مناسب ترین کنتاکتور متناسب با نیاز پروژه هستند تا مشتریان بتوانند با اطمینان بیشتری خرید خود را انجام دهند.
سوالات متداول (FAQ)
۱. مهم ترین نشانه خرابی کنتاکتور چیست؟ اگر کنتاکتور با وجود رسیدن ولتاژ مناسب به بوبین عمل نکند، صدای جذب هسته شنیده نشود یا کنتاکت ها به درستی قطع و وصل نشوند، احتمال خرابی کنتاکتور زیاد است.
۲. آیا هر صدای وزوزی به معنای خرابی کنتاکتور است؟ خیر. صدای وزوز ممکن است به دلیل افت ولتاژ، کثیف بودن هسته متحرک، خرابی حلقه اتصال کوتاه یا شل بودن قطعات داخلی ایجاد شود.
۳. آیا می توان کنتاکتور را بدون باز کردن تابلو برق عیب یابی کرد؟ در بسیاری از موارد، با بررسی ولتاژ، عملکرد مدار فرمان و مشاهده علائم ظاهری می توان بخش زیادی از عیب را تشخیص داد؛ اما برای تست کامل معمولاً لازم است تابلو برق طبق اصول ایمنی باز شود.
۴. چرا بوبین کنتاکتور می سوزد؟ استفاده از ولتاژ نامناسب، افت ولتاژ، کارکرد مداوم، کیفیت پایین بوبین، دمای زیاد محیط و رطوبت از مهم ترین عوامل سوختن بوبین هستند.
۵. چگونه بفهمیم مشکل از بیمتال است یا کنتاکتور؟ اگر بیمتال در وضعیت Trip باشد یا کنتاکت NC آن باز مانده باشد، برق به بوبین نمی رسد. در این حالت ابتدا باید بیمتال بررسی شود و سپس کنتاکتور.
۶. آیا فیوز مینیاتوری می تواند باعث عمل نکردن کنتاکتور شود؟ بله. اگر فیوز مینیاتوری مدار فرمان قطع شده باشد، بوبین برق دریافت نمی کند و کنتاکتور فعال نخواهد شد.
۷. آیا استفاده از کنتاکتور معمولی برای بانک خازنی صحیح است؟ خیر. برای بانک های خازنی باید از کنتاکتور مخصوص خازنی استفاده شود تا جریان هجومی اولیه به کنتاکت ها آسیب وارد نکند.
۸. عمر مفید یک کنتاکتور چقدر است؟ بسته به کیفیت ساخت، شرایط محیطی، تعداد دفعات قطع و وصل و میزان بار، عمر مفید کنتاکتور می تواند از چند صد هزار تا چند میلیون سیکل کاری باشد.
۹. آیا کنتاکتور در مدارهای دارای اینورتر نیز استفاده می شود؟ بله، اما باید مطابق دستورالعمل سازنده اینورتر نصب شود و معمولاً نباید برای قطع و وصل مداوم خروجی اینورتر از آن استفاده کرد.
۱۰. آیا گرم شدن بدنه کنتاکتور طبیعی است؟ گرم شدن جزئی طبیعی است، اما افزایش بیش از حد دما معمولاً نشان دهنده اضافه بار، شل بودن اتصالات یا فرسودگی کنتاکت ها است.
۱۱. آیا می توان فقط بوبین کنتاکتور را تعویض کرد؟ اگر مدل کنتاکتور این امکان را داشته باشد و سایر بخش ها سالم باشند، در بسیاری از موارد تعویض بوبین امکان پذیر و مقرون به صرفه است.
۱۲. آیا تمیز کردن کنتاکت ها عمر کنتاکتور را افزایش می دهد؟ بله، اما این کار باید با مواد مناسب و بدون آسیب رساندن به سطح کنتاکت انجام شود. در صورت فرسودگی شدید، تعویض کنتاکت یا کل کنتاکتور توصیه می شود.
۱۳. بهترین روش پیشگیری از خرابی کنتاکتور چیست؟ اجرای سرویس دوره ای، انتخاب ظرفیت مناسب، استفاده از تجهیزات حفاظتی استاندارد و بازدید منظم از اتصالات و کنتاکت ها.
۱۴. آیا خرابی موتور می تواند باعث آسیب دیدن کنتاکتور شود؟ بله. اضافه بار، اتصال کوتاه یا گیرپاژ موتور می تواند باعث عبور جریان بیش از حد و در نهایت آسیب دیدن کنتاکتور و بیمتال شود.
۱۵. چه زمانی باید کنتاکتور را تعویض کنیم؟ در صورت سوختن بوبین، چسبیدن کنتاکت های اصلی، شکستگی بدنه، کاهش شدید سطح تماس کنتاکت ها یا عدم عملکرد صحیح پس از تعمیر، تعویض کنتاکتور بهترین گزینه است.
