چرا کنتاکتور وزوز می کند؟ این سؤال یکی از رایج ترین پرسش ها در زمان بررسی تابلوهای برق، مدارهای فرمان موتور، تجهیزات صنعتی و سیستم های کنترل الکتریکی است. صدای خفیف و یکنواخت از یک کنتاکتور AC در برخی شرایط می تواند طبیعی باشد، اما زمانی که صدای وزوز شدید، غیرعادی، همراه با لرزش، تق تق یا قطع و وصل مکرر باشد، معمولاً باید آن را به عنوان یک علامت هشدار بررسی کرد. در چنین شرایطی پاسخ به اینکه چرا کنتاکتور وزوز می کند؟ تنها به خود کنتاکتور محدود نمی شود و عواملی مانند ولتاژ بوبین، مدار فرمان، اتصالات، هسته مغناطیسی، آرمیچر، شرایط محیطی و حتی انتخاب نادرست تجهیزات جانبی می توانند در ایجاد این صدا نقش داشته باشند.
کنتاکتور برق یکی از مهم ترین تجهیزات مورد استفاده در مدارهای قدرت و فرمان است و وظیفه آن قطع و وصل کنترل شده بارهای الکتریکی، به ویژه موتورهای الکتریکی، هیترها، سیستم های روشنایی و تجهیزات صنعتی است. زمانی که فرمان وصل صادر می شود، بوبین کنتاکتور انرژی دریافت کرده و میدان مغناطیسی ایجاد می کند. این میدان، قسمت متحرک هسته یا آرمیچر را جذب می کند و باعث تغییر وضعیت کنتاکت ها می شود. اگر این فرآیند به هر دلیل به صورت کامل و پایدار انجام نشود، لرزش مکانیکی و صدای وزوز می تواند ایجاد شود. بنابراین برای پاسخ دقیق به سؤال چرا کنتاکتور وزوز می کند؟ باید عملکرد الکتریکی و مکانیکی کنتاکتور را هم زمان بررسی کرد.
نکته مهم این است که هر صدایی الزاماً به معنی خرابی کنتاکتور نیست. یک کنتاکتور AC ممکن است در زمان کار صدای هوم یا وزوز بسیار خفیفی داشته باشد. این صدا معمولاً زمانی نگران کننده است که نسبت به گذشته افزایش پیدا کرده باشد، شدت آن زیاد باشد، همراه با لرزش محسوس باشد یا کنتاکتور نتواند وضعیت وصل خود را به صورت پایدار حفظ کند. در چنین شرایطی، ادامه کار بدون عیب یابی می تواند باعث افزایش دمای بوبین، فرسایش سریع تر قطعات، آسیب به کنتاکت ها و کاهش عمر مفید کنتاکتور شود.
پاسخ کوتاه به سؤال چرا کنتاکتور وزوز می کند؟
اگر بخواهیم در کوتاه ترین شکل ممکن پاسخ دهیم، چرا کنتاکتور وزوز می کند؟ معمولاً به دلیل جذب ناقص یا ناپایدار آرمیچر توسط میدان مغناطیسی بوبین است. مهم ترین عواملی که می توانند این وضعیت را ایجاد کنند عبارت اند از:
| علت احتمالی | توضیح |
| افت ولتاژ بوبین | ولتاژ کافی برای جذب کامل هسته وجود ندارد |
| ولتاژ اشتباه بوبین | ولتاژ مدار با مشخصات بوبین مطابقت ندارد |
| خرابی بوبین | سیم پیچ نمی تواند میدان مغناطیسی مناسب ایجاد کند |
| کثیفی هسته | ذرات و آلودگی مانع تماس صحیح هسته و آرمیچر می شوند |
| خرابی حلقه سایه زن | عملکرد مغناطیسی کنتاکتور AC دچار اختلال می شود |
| گیرکردن آرمیچر | قسمت متحرک نمی تواند آزادانه حرکت کند |
| شل بودن اتصالات | افت یا ناپایداری ولتاژ مدار فرمان ایجاد می شود |
| فرسودگی مکانیکی | فنر یا اجزای متحرک عملکرد مناسبی ندارند |
| انتخاب نامناسب کنتاکتور | مشخصات کنتاکتور با کاربرد یا مدار سازگار نیست |
بنابراین وقتی با یک کنتاکتور وزوزکننده مواجه می شویم، نباید بدون بررسی آن را تعویض کرد. ممکن است خود کنتاکتور سالم باشد و مشکل از یک اتصال ضعیف، افت ولتاژ، منبع تغذیه یا مدار فرمان ناشی شود.
آیا وزوز کنتاکتور طبیعی است؟
برای تشخیص اینکه چرا کنتاکتور وزوز می کند؟ ابتدا باید میان صدای طبیعی و صدای غیرطبیعی تفاوت قائل شویم. کنتاکتورهای AC به دلیل عملکرد میدان مغناطیسی متناوب می توانند صدای بسیار خفیفی ایجاد کنند. اگر این صدا کم، یکنواخت و بدون لرزش محسوس باشد و عملکرد کنتاکتور نیز کاملاً پایدار باشد، معمولاً نمی توان صرف وجود صدا را نشانه خرابی دانست.
در مقابل، اگر کنتاکتور صدای شدید تولید کند، بدنه یا قسمت متحرک آن بلرزد، صدای تق تق داشته باشد یا صدا همراه با قطع و وصل شدن کنتاکت ها باشد، شرایط متفاوت است. در این وضعیت باید بررسی شود که چرا کنتاکتور وزوز می کند؟ زیرا ممکن است آرمیچر به درستی جذب نشده باشد یا ولتاژ اعمال شده به بوبین ناپایدار باشد.
تغییر ناگهانی صدای کنتاکتور نیز اهمیت زیادی دارد. اگر یک کنتاکتور برای مدت طولانی بدون مشکل کار کرده و سپس صدای آن افزایش پیدا کرده است، احتمال وجود یک مشکل جدید بیشتر می شود. آلودگی، شل شدن اتصالات، فرسودگی مکانیزم، خرابی بوبین یا تغییر شرایط ولتاژ مدار فرمان از جمله مواردی هستند که باید بررسی شوند.
چرا نباید صدای وزوز کنتاکتور را نادیده گرفت؟
اگر علت وزوز به موقع مشخص نشود، مشکل اولیه ممکن است به خرابی های بزرگ تر منجر شود. لرزش مداوم می تواند باعث افزایش استهلاک مکانیکی شود و در شرایط نامناسب، عملکرد کنتاکت ها نیز تحت تأثیر قرار گیرد. از طرف دیگر، اگر مشکل ناشی از افت ولتاژ یا خرابی بوبین باشد، ادامه کار می تواند باعث افزایش حرارت و کاهش عمر سیم پیچ شود.
به همین دلیل، پاسخ صحیح به سؤال چرا کنتاکتور وزوز می کند؟ فقط برای رفع یک صدای آزاردهنده اهمیت ندارد؛ بلکه می تواند به تشخیص زودهنگام یک ایراد در مدار برق و جلوگیری از خرابی های پرهزینه تر کمک کند. عیب یابی اصولی باید از بررسی ساده ترین عوامل مانند ولتاژ و اتصالات شروع شود و سپس به سراغ قسمت های مکانیکی و مغناطیسی کنتاکتور برود.
در ادامه مقاله، مرحله به مرحله بررسی می کنیم که چرا کنتاکتور وزوز می کند؟ چگونه می توان علت را تشخیص داد، چه تست هایی باید انجام شود، چه زمانی تعمیر منطقی است و چه زمانی تعویض کنتاکتور انتخاب مطمئن تری خواهد بود.
کنتاکتور چگونه کار می کند و چرا ممکن است صدا ایجاد کند؟
برای اینکه دقیق تر متوجه شویم چرا کنتاکتور وزوز میکند؟ ابتدا باید بدانیم این تجهیز دقیقاً چگونه عمل می کند. کنتاکتور در اصل یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت از طریق یک مدار فرمان استفاده می شود. برخلاف یک کلید دستی که با حرکت مستقیم دست تغییر وضعیت می دهد، کنتاکتور با دریافت انرژی در بوبین، میدان مغناطیسی ایجاد کرده و از این میدان برای حرکت دادن آرمیچر استفاده می کند. با حرکت آرمیچر، کنتاکت های اصلی تغییر وضعیت داده و مسیر جریان برای مصرف کننده برقرار یا قطع می شود.
ساختار کلی کنتاکتور شامل بوبین، هسته مغناطیسی، آرمیچر یا هسته متحرک، کنتاکت های اصلی، کنتاکت های کمکی، فنرهای مکانیکی و ترمینال های اتصال است. هنگامی که ولتاژ مناسب به دو سر بوبین اعمال می شود، جریان از سیم پیچ عبور کرده و میدان مغناطیسی ایجاد می کند. این میدان آرمیچر را به سمت هسته ثابت می کشد. در نتیجه کنتاکت ها در موقعیت طراحی شده قرار می گیرند و مدار قدرت وصل می شود. وقتی ولتاژ بوبین قطع شود، میدان مغناطیسی از بین رفته و فنر مکانیزم، آرمیچر را به وضعیت اولیه بازمی گرداند.
همین فرآیند الکترومغناطیسی منشأ اصلی صدای خفیف برخی کنتاکتورهاست. Schneider Electric توضیح می دهد که تجهیزات AC دارای مجموعه آهنربا و آرمیچر، به دلیل تغییرات شار مغناطیسی می توانند صدای مشخصی ایجاد کنند و این صدا در حالت عادی الزاماً نشانه خرابی نیست.
اما زمانی که آرمیچر نتواند به طور کامل و پایدار روی هسته قرار بگیرد، مسئله متفاوت می شود. در این حالت نیروهای مغناطیسی و مکانیکی می توانند باعث لرزش قسمت متحرک شوند و نتیجه آن صدایی است که ما به شکل وزوز، هوم یا در موارد شدیدتر به شکل تق تق و لرزش می شنویم. بنابراین اگر بخواهیم از نظر فنی توضیح دهیم چرا کنتاکتور وزوز می کند؟ باید وضعیت بوبین، هسته و مسیر حرکت آرمیچر را هم زمان بررسی کنیم.
نقش بوبین در ایجاد یا جلوگیری از وزوز کنتاکتور
بوبین یکی از مهم ترین اجزای کنتاکتور است و در واقع محرک اصلی سیستم مغناطیسی محسوب می شود. مشخصات بوبین باید با مدار فرمان کاملاً هماهنگ باشد. روی کنتاکتور معمولاً مشخصاتی مانند ولتاژ نامی و نوع جریان بوبین درج می شود و هنگام انتخاب یا تعویض آن باید دقیقاً به همین مشخصات توجه کرد.
اگر بوبین برای ولتاژ مشخصی طراحی شده باشد اما ولتاژ واقعی مدار کمتر از مقدار موردنیاز باشد، ممکن است آرمیچر به اندازه کافی جذب نشود. در این وضعیت کنتاکتور می تواند دچار لرزش و وزوز شود. از طرف دیگر، اعمال ولتاژ بالاتر از مقدار مجاز نیز می تواند باعث افزایش جریان و حرارت بوبین و در نهایت آسیب آن شود. بنابراین مسئله فقط این نیست که «برق به کنتاکتور می رسد یا نه»، بلکه ولتاژ و نوع جریان باید با مشخصات بوبین مطابقت داشته باشد.
Schneider Electric در عیب یابی خرابی بوبین نیز تأکید می کند که کمبود ولتاژ یکی از عوامل مهم مشکلات بوبین است؛ زیرا ممکن است ولتاژ برای جذب اولیه کافی باشد اما برای نگه داشتن مطمئن آرمیچر در وضعیت بسته کافی نباشد.
به همین دلیل اگر کنتاکتور هنگام وصل صدای غیرعادی دارد، یکی از اولین سؤالات متخصص باید این باشد که ولتاژ واقعی دو سر بوبین چقدر است؟ این اندازه گیری می تواند مشخص کند مشکل از خود کنتاکتور است یا از مدار فرمانی که وظیفه تغذیه بوبین را بر عهده دارد.
تفاوت بوبین AC و DC و تأثیر آن بر صدای کنتاکتور
یکی از نکات مهم در پاسخ به سؤال چرا کنتاکتور وزوز می کند؟ توجه به تفاوت بوبین های AC و DC است. این دو نوع بوبین از نظر رفتار الکتریکی یکسان نیستند و نمی توان صرفاً بر اساس عدد ولتاژ، آن ها را جایگزین یکدیگر کرد.
در بوبین AC، جریان و میدان مغناطیسی با فرکانس شبکه تغییر می کنند. به همین دلیل سیستم مغناطیسی کنتاکتور AC معمولاً به شکلی طراحی می شود که بتواند اثر تغییرات میدان را مدیریت کند. در بسیاری از کنتاکتورهای AC، ساختار مغناطیسی شامل حلقه سایه زن یا Shading Ring است که به پایدارتر شدن نیروی مغناطیسی در طول سیکل AC کمک می کند. اگر این قسمت آسیب ببیند، صدای غیرعادی و لرزش می تواند افزایش پیدا کند. Schneider Electric خرابی حلقه سایه زن را یکی از علل شناخته شده صدای بیش از حد کنتاکتورهای AC معرفی کرده است.
در بوبین DC شرایط متفاوت است؛ میدان مغناطیسی ناشی از جریان مستقیم رفتار متفاوتی دارد و طراحی بوبین و مدار کنترل نیز باید متناسب با DC باشد. بنابراین استفاده از بوبین AC در مدار DC یا برعکس، بدون درنظرگرفتن طراحی سازنده، می تواند باعث عملکرد نادرست، افزایش حرارت یا حتی خرابی بوبین شود.
به همین دلیل هنگام خرید کنتاکتور برق فقط نباید به جریان قابل تحمل کنتاکت های قدرت توجه کرد. ولتاژ و نوع بوبین نیز باید با مدار فرمان هماهنگ باشد. برای مثال، یک کنتاکتور ممکن است از نظر آمپراژ برای موتور کاملاً مناسب باشد اما اگر بوبین آن با ولتاژ مدار فرمان سازگار نباشد، عملکرد صحیحی نخواهد داشت.
آرمیچر چه نقشی در ایجاد صدای وزوز دارد؟
آرمیچر قسمت متحرک سیستم مغناطیسی کنتاکتور است. وقتی بوبین انرژی می گیرد، آرمیچر باید بدون گیرکردن و با حرکت مناسب به سمت هسته ثابت کشیده شود. اگر حرکت این قسمت آزاد نباشد، میدان مغناطیسی نمی تواند مکانیزم را در وضعیت مناسب نگه دارد.
برای مثال تصور کنید گردوغبار یا ذرات فلزی روی سطح هسته جمع شده باشند. این ذرات می توانند مانع قرارگیری کامل آرمیچر شوند. در چنین حالتی حتی اگر بوبین سالم باشد و ولتاژ مناسبی دریافت کند، آرمیچر ممکن است در وضعیت مطلوب قرار نگیرد و لرزش ایجاد شود. آلودگی، زنگ زدگی، ناهماهنگی هسته و گیرکردن قطعات متحرک از جمله عواملی هستند که Schneider Electric برای ایجاد صدای بیش از حد کنتاکتور ذکر می کند.
بنابراین در بررسی اینکه چرا کنتاکتور وزوز می کند؟ نباید فقط سیم های متصل به A1 و A2 را بررسی کرد. قسمت مکانیکی نیز به همان اندازه اهمیت دارد.
چرا وزوز کنتاکتور گاهی به شکل تق تق شنیده می شود؟
وزوز و تق تق همیشه دقیقاً یک معنا ندارند. وزوز یکنواخت ممکن است ناشی از لرزش سیستم مغناطیسی باشد، اما اگر صدا به شکل قطع و وصل سریع شنیده شود، احتمال دارد کنتاکتور در اصطلاح دچار Chattering یا چترینگ شده باشد. در این وضعیت کنتاکتور به جای اینکه پس از دریافت فرمان به طور پایدار در حالت وصل باقی بماند، مرتب تلاش می کند وضعیت خود را حفظ کند.
افت ولتاژ مدار فرمان یکی از عوامل مهم چنین وضعیتی است. اگر ولتاژ در محدوده ای باشد که برای عملکرد پایدار بوبین کافی نیست، آرمیچر ممکن است مرتباً جذب و رها شود. نتیجه می تواند صدای سریع و متوالی، لرزش و حتی ایجاد جرقه و استهلاک کنتاکت ها باشد.
این مسئله اهمیت زیادی دارد، زیرا چترینگ صرفاً یک صدای آزاردهنده نیست. قطع و وصل سریع می تواند استهلاک کنتاکت ها را افزایش دهد و در شرایط نامناسب به آسیب جدی تر منجر شود. بنابراین وقتی کاربر می پرسد چرا کنتاکتور وزوز می کند؟ باید مشخص شود که با یک هوم طبیعی مواجه هستیم یا صدای غیرطبیعی ناشی از لرزش و ناپایداری مدار.
رابطه مدار فرمان با صدای کنتاکتور
در بسیاری از مواقع، اشتباه اصلی این است که تعمیرکار مستقیماً سراغ تعویض کنتاکتور می رود، در حالی که مشکل اصلی در مدار فرمان قرار دارد. بوبین ممکن است کاملاً سالم باشد اما به دلیل افت ولتاژ، اتصال نامناسب یا خرابی یکی از تجهیزات کنترل، نتواند عملکرد پایداری داشته باشد.
مدار فرمان می تواند شامل شستی ها، رله ها، PLC، تایمرها، فیوزهای حفاظتی، کنتاکت های کمکی و سایر تجهیزات باشد. در مدارهای موتور نیز ممکن است بیمتال یا کلید حرارتی در مسیر کنترل قرار گرفته باشند. هرگونه ایراد در این بخش ها می تواند باعث تغییر شرایط تغذیه بوبین شود.
به همین دلیل در مراحل بعدی مقاله، عیب یابی را به صورت سیستماتیک انجام خواهیم داد؛ یعنی ابتدا منبع تغذیه و ولتاژ مدار فرمان، سپس بوبین، بعد وضعیت هسته و آرمیچر و در نهایت سایر تجهیزات مرتبط بررسی خواهند شد. این روش کمک می کند مشخص شود چرا کنتاکتور وزوز می کند؟ و از تعویض بی دلیل یک قطعه سالم جلوگیری شود.

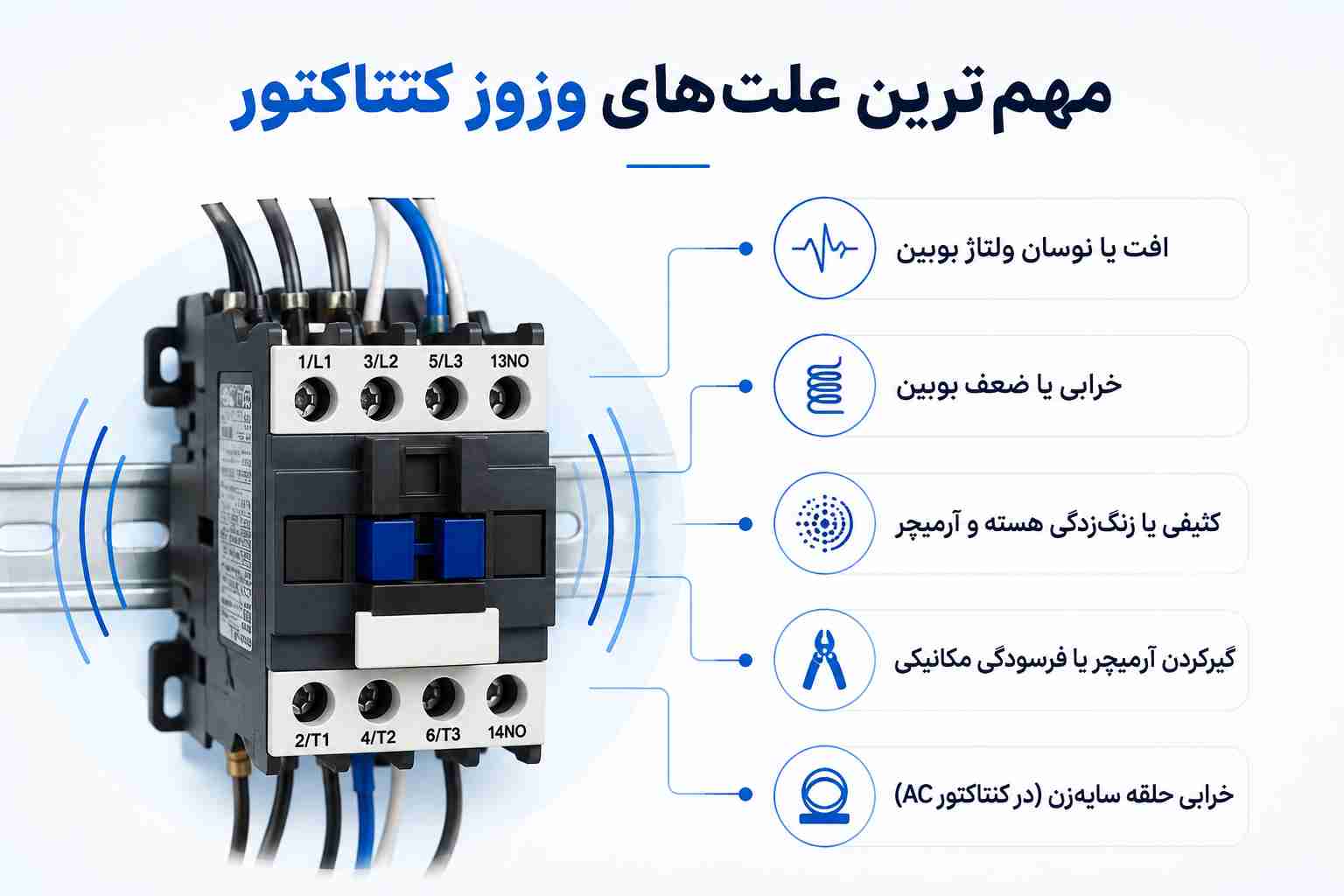

مهم ترین علت های وزوز کنتاکتور
وقتی صحبت از این است که چرا کنتاکتور وزوز می کند؟ نمی توان تنها یک علت را به عنوان پاسخ قطعی معرفی کرد. کنتاکتور یک تجهیز الکترومکانیکی است و عملکرد آن به همکاری صحیح مدار فرمان، بوبین، هسته مغناطیسی، آرمیچر، اتصالات و مکانیزم مکانیکی وابسته است. بنابراین ممکن است دو کنتاکتور که ظاهراً صدای مشابهی دارند، به دو دلیل کاملاً متفاوت دچار وزوز شده باشند. در یک دستگاه علت می تواند افت ولتاژ مدار فرمان باشد، در دستگاه دیگر آلودگی هسته و در موردی دیگر خرابی حلقه سایه زن یا فرسودگی خود کنتاکتور. شناخت این تفاوت اهمیت زیادی دارد، زیرا تعویض مستقیم کنتاکتور بدون پیدا کردن علت اصلی ممکن است مشکل را دوباره ایجاد کند.
۱. افت ولتاژ بوبین؛ یکی از رایج ترین علت های وزوز کنتاکتور
یکی از نخستین مواردی که هنگام بررسی چرا کنتاکتور وزوز می کند؟ باید بررسی شود، ولتاژی است که واقعاً به بوبین می رسد. هر بوبین برای یک محدوده مشخص از ولتاژ طراحی شده است و برای جذب و نگه داشتن آرمیچر به نیروی مغناطیسی مناسب نیاز دارد. اگر ولتاژ در زمان عملکرد کمتر از مقدار موردنیاز باشد، میدان مغناطیسی ممکن است نتواند آرمیچر را به صورت کامل و پایدار در موقعیت صحیح نگه دارد.
افت ولتاژ می تواند دلایل مختلفی داشته باشد. طول زیاد سیم کشی، سطح مقطع نامناسب سیم، شل بودن ترمینال ها، اکسیدشدگی اتصالات، خرابی منبع تغذیه، بار اضافی روی مدار فرمان یا وجود یک تجهیز معیوب در مسیر می تواند باعث شود ولتاژ واقعی بوبین با ولتاژی که روی نقشه یا منبع تغذیه مشاهده می شود متفاوت باشد.
به همین دلیل اگر کنتاکتور وزوز می کند، صرفاً نباید با یک تست ساده در ابتدای مدار نتیجه گیری کرد. ولتاژ باید در محل واقعی بوبین و در شرایطی که کنتاکتور در حال کار است بررسی شود. ممکن است منبع تغذیه مقدار مناسبی نشان دهد اما به دلیل افت در مسیر، ولتاژ کمتری به A1 و A2 برسد.
در چنین شرایطی پاسخ سؤال چرا کنتاکتور وزوز می کند؟ ممکن است اصلاً «خرابی کنتاکتور» نباشد، بلکه مشکل از مدار تغذیه بوبین باشد. این تفاوت در عیب یابی صنعتی بسیار مهم است؛ زیرا تعویض کنتاکتور بدون رفع افت ولتاژ، احتمالاً مشکل را دوباره ایجاد خواهد کرد.
۲. استفاده از بوبین با ولتاژ نامناسب
دومین مورد مهم، انتخاب اشتباه ولتاژ بوبین است. کنتاکتوری که بوبین آن برای یک ولتاژ مشخص طراحی شده، باید در همان شرایط و مطابق مشخصات سازنده استفاده شود. به عنوان مثال، بوبین های 24 ولت، 110 ولت و 220 یا 230 ولت را نمی توان صرفاً به دلیل اینکه جریان موردنظر را تحمل می کنند، جایگزین یکدیگر کرد.
گاهی هنگام تعمیر تابلو برق، خود کنتاکتور از نظر جریان و تعداد کنتاکت ها مناسب انتخاب می شود اما ولتاژ بوبین مورد توجه قرار نمی گیرد. این اشتباه می تواند باعث شود کنتاکتور به درستی جذب نشود، بیش از حد گرم شود یا عملکرد ناپایداری داشته باشد.
بنابراین هنگام پرسش چرا کنتاکتور وزوز می کند؟ یکی از سؤال های مهم این است که آیا ولتاژ درج شده روی بوبین با ولتاژ واقعی مدار فرمان مطابقت دارد یا خیر. علاوه بر مقدار ولتاژ، باید AC یا DC بودن بوبین نیز بررسی شود. استفاده از نوع نامناسب بوبین می تواند عملکرد الکترومغناطیسی کنتاکتور را مختل کند.
۳. خرابی یا نیم سوز شدن بوبین
اگر ولتاژ مدار درست باشد اما کنتاکتور همچنان صدای غیرطبیعی داشته باشد، خود بوبین باید بررسی شود. سیم پیچ بوبین ممکن است در اثر گرمای بیش از حد، اضافه ولتاژ، فرسودگی عایق، شرایط نامناسب کاری یا مشکلات دیگر آسیب دیده باشد.
بوبین معیوب ممکن است نتواند میدان مغناطیسی موردنیاز برای جذب مناسب آرمیچر را ایجاد کند. در نتیجه کنتاکتور به جای عملکرد پایدار، دچار لرزش می شود. در برخی موارد، افزایش غیرعادی دمای بوبین نیز می تواند یک نشانه هشدار باشد.
البته گرم شدن بوبین به تنهایی دلیل قطعی خرابی نیست. بوبین در زمان کار مقداری گرما تولید می کند و میزان گرمایش مجاز باید بر اساس طراحی سازنده و شرایط کاری سنجیده شود. اما اگر گرمای غیرمعمول همراه با وزوز شدید، بوی سوختگی، تغییر رنگ یا عملکرد ناپایدار باشد، بررسی تخصصی ضروری است.
در اینجا یک نکته مهم وجود دارد: اگر بوبین به دلیل افت ولتاژ مدار تحت شرایط نامناسب کار کرده باشد، تعویض بوبین بدون اصلاح مدار فرمان ممکن است باعث خرابی مجدد آن شود. بنابراین هنگام پاسخ به اینکه چرا کنتاکتور وزوز می کند؟ باید علت اولیه و علت ثانویه را از یکدیگر تفکیک کرد.
۴. کثیف بودن سطح هسته و آرمیچر
یکی دیگر از علت های مهم وزوز، وجود آلودگی روی قسمت های مغناطیسی کنتاکتور است. کنتاکتورهای نصب شده در محیط های صنعتی ممکن است در معرض گردوغبار، ذرات فلزی، روغن، رطوبت و آلودگی های مختلف قرار داشته باشند. اگر این ذرات روی سطح هسته یا آرمیچر جمع شوند، ممکن است مانع قرارگیری کامل دو قسمت روی یکدیگر شوند.
این موضوع از نظر مغناطیسی اهمیت زیادی دارد. سیستم مغناطیسی کنتاکتور برای یک وضعیت مشخص طراحی شده است و ایجاد فاصله غیرعادی بین هسته ثابت و آرمیچر می تواند رفتار میدان مغناطیسی را تغییر دهد. نتیجه ممکن است لرزش و ایجاد صدای هوم یا وزوز باشد.
اگر صدای کنتاکتور در محیطی که آلودگی زیادی دارد به تدریج بیشتر شده، بررسی وضعیت هسته و مکانیزم داخلی اهمیت ویژه ای دارد. در این شرایط تمیزکاری صحیح باید طبق دستورالعمل سازنده انجام شود و نباید از روش هایی استفاده کرد که باعث آسیب به سطوح یا اجزای داخلی شوند.
۵. خرابی حلقه سایه زن در کنتاکتورهای AC
در کنتاکتورهای AC، حلقه سایه زن یا Shading Ring یکی از اجزای مهم سیستم مغناطیسی است. این قطعه برای کمک به حفظ نیروی مغناطیسی در زمان تغییرات میدان AC به کار می رود. اگر حلقه سایه زن شکسته، شل یا معیوب شود، ممکن است آرمیچر نتواند عملکرد آرام و پایداری داشته باشد.
در نتیجه، هنگام بررسی اینکه چرا کنتاکتور وزوز می کند؟ اگر ولتاژ بوبین صحیح باشد و مشکل واضحی در سیم کشی مشاهده نشود، ساختار مغناطیسی کنتاکتور نیز باید مورد توجه قرار گیرد.
یکی از نشانه های مهم این مشکل می تواند این باشد که کنتاکتور با وجود دریافت ولتاژ صحیح، همچنان صدای هوم شدید یا لرزش غیرعادی دارد. در این حالت تعمیر یا تعویض قطعه باید مطابق طراحی همان کنتاکتور انجام شود و دستکاری غیراصولی سیستم مغناطیسی توصیه نمی شود.
۶. گیر کردن آرمیچر یا مکانیزم متحرک
آرمیچر باید بتواند بدون اصطکاک غیرعادی و بدون گیرکردن حرکت کند. اگر به دلیل آلودگی، تغییر شکل، فرسودگی، زنگ زدگی یا آسیب مکانیکی، حرکت آرمیچر مختل شود، کنتاکتور ممکن است به درستی جذب نشود.
در چنین شرایطی بوبین انرژی لازم را ایجاد می کند، اما قسمت متحرک نمی تواند به موقعیت نهایی خود برسد. این وضعیت می تواند باعث لرزش، وزوز و حتی قطع و وصل نامناسب کنتاکت ها شود.
یکی از اشتباهات رایج این است که اپراتور صرفاً به صدای کنتاکتور توجه می کند و بلافاصله نتیجه می گیرد که بوبین خراب است. در حالی که اگر حرکت مکانیکی آرمیچر آزاد نباشد، حتی یک بوبین کاملاً سالم نیز نمی تواند عملکرد مناسبی ایجاد کند.
۷. شل بودن ترمینال ها و اتصالات
شل بودن اتصالات یکی از مشکلات ساده اما بسیار مهم در مدارهای برق است. اتصال ضعیف می تواند مقاومت ناخواسته ایجاد کرده و باعث افت ولتاژ شود. اگر این اتفاق در مسیر بوبین رخ دهد، ممکن است کنتاکتور ولتاژ کافی دریافت نکند.
از طرف دیگر، اتصال نامناسب در قسمت های قدرت نیز می تواند باعث ایجاد گرمای اضافی، افت ولتاژ و مشکلات عملکردی شود. بنابراین هنگام بررسی چرا کنتاکتور وزوز می کند؟ باید ترمینال های مدار فرمان و در صورت نیاز مدار قدرت نیز بررسی شوند.
اتصالات باید مطابق گشتاور و دستورالعمل سازنده محکم شوند. سفت کردن بیش از حد نیز لزوماً بهتر نیست؛ زیرا ممکن است به ترمینال یا پیچ آسیب بزند. در سرویس حرفه ای تابلو، بررسی وضعیت اتصالات یکی از اقدامات مهم نگهداری پیشگیرانه است.
۸. نوسان ولتاژ مدار فرمان
گاهی مشکل فقط افت ولتاژ نیست، بلکه ولتاژ مدار فرمان دچار نوسان می شود. اگر ولتاژ به صورت مداوم تغییر کند، میدان مغناطیسی بوبین نیز ممکن است تحت تأثیر قرار بگیرد و کنتاکتور عملکرد پایداری نداشته باشد.
این مشکل می تواند به دلایل مختلفی ایجاد شود؛ از جمله منبع تغذیه نامناسب، بارگذاری بیش از حد مدار فرمان، اتصالات معیوب یا وجود تجهیزات دیگری که در همان مدار قرار گرفته اند.
در تابلوهایی که چندین تجهیز کنترلی از یک منبع تغذیه مشترک استفاده می کنند، بررسی ظرفیت منبع و وضعیت بار اهمیت بیشتری پیدا می کند. گاهی یک ایراد ظاهراً کوچک در مدار فرمان می تواند باعث وزوز یک کنتاکتور کاملاً سالم شود.
۹. فرسودگی قطعات مکانیکی
کنتاکتور یک تجهیز کاملاً الکترونیکی نیست؛ قسمت های مکانیکی متعددی دارد که در طول زمان دچار استهلاک می شوند. فنرها، مکانیزم حرکت آرمیچر و قسمت های متحرک می توانند پس از تعداد زیادی سیکل کاری فرسوده شوند.
فرسودگی ممکن است باعث تغییر مسیر حرکت، کاهش نیروی برگشت یا ایجاد اصطکاک شود. در چنین شرایطی، اگرچه کنتاکتور هنوز کار می کند، اما صدای آن ممکن است افزایش پیدا کند.
اگر کنتاکتوری سال ها در یک خط تولید با تعداد بالای قطع و وصل کار کرده و به تدریج صدای آن بیشتر شده است، احتمال فرسودگی مکانیکی باید جدی گرفته شود. در این مرحله مقایسه هزینه تعمیر، تعویض قطعات و تعویض کامل کنتاکتور اهمیت پیدا می کند.
۱۰. نصب نامناسب یا لرزش مکانیکی تابلو
گاهی علت صدایی که از کنتاکتور شنیده می شود، مستقیماً از سیستم مغناطیسی آن نیست. اگر کنتاکتور یا تجهیزات اطراف آن به درستی روی ریل یا صفحه نصب نشده باشند، لرزش مکانیکی می تواند صدای تولیدشده را تشدید کند.
همچنین اگر تابلو در نزدیکی موتورهای بزرگ، کمپرسورها یا تجهیزات دارای لرزش نصب شده باشد، ارتعاش خارجی ممکن است به اجزای داخلی منتقل شود. در چنین شرایطی باید بررسی کرد که آیا خود کنتاکتور واقعاً وزوز می کند یا بخشی از صدای شنیده شده حاصل تشدید مکانیکی تابلو است.
۱۱. شرایط محیطی نامناسب
دمای بالا، رطوبت، گردوغبار، مواد خورنده و آلودگی صنعتی می توانند عمر و عملکرد کنتاکتور را تحت تأثیر قرار دهند. کنتاکتوری که در محیط نامناسب نصب شده است ممکن است سریع تر دچار خوردگی یا آلودگی شود و مکانیزم آن نیز تحت تأثیر قرار گیرد.
به همین دلیل هنگام تحلیل اینکه چرا کنتاکتور وزوز می کند؟ باید شرایط محیط نصب را نیز در نظر گرفت. یک کنتاکتور در محیط تمیز و کنترل شده ممکن است سال ها عملکرد مناسبی داشته باشد، اما همان تجهیز در محیط بسیار آلوده یا مرطوب نیازمند سرویس و حفاظت بیشتری خواهد بود.
۱۲. انتخاب نادرست کنتاکتور برای کاربرد
گاهی مشکل از خرابی کنتاکتور نیست، بلکه از انتخاب اولیه اشتباه ناشی می شود. کنتاکتور باید بر اساس نوع بار، جریان، ولتاژ، تعداد دفعات قطع و وصل، نوع کاربرد و شرایط محیطی انتخاب شود.
برای مثال، انتخاب یک کنتاکتور صرفاً بر اساس عدد آمپراژ درج شده روی آن کافی نیست. نوع موتور و شرایط راه اندازی نیز اهمیت دارد. در کاربردهای موتوری، طبقه بندی کاری و شرایط واقعی بار باید در نظر گرفته شود.
انتخاب صحیح کنتاکتور برق می تواند احتمال عملکرد نامناسب و استهلاک زودرس را کاهش دهد. در مقابل، انتخاب نادرست ممکن است باعث افزایش حرارت، فرسایش کنتاکت ها و کاهش عمر تجهیز شود؛ حتی اگر کنتاکتور در نگاه اول از نظر جریان نامی مناسب به نظر برسد.

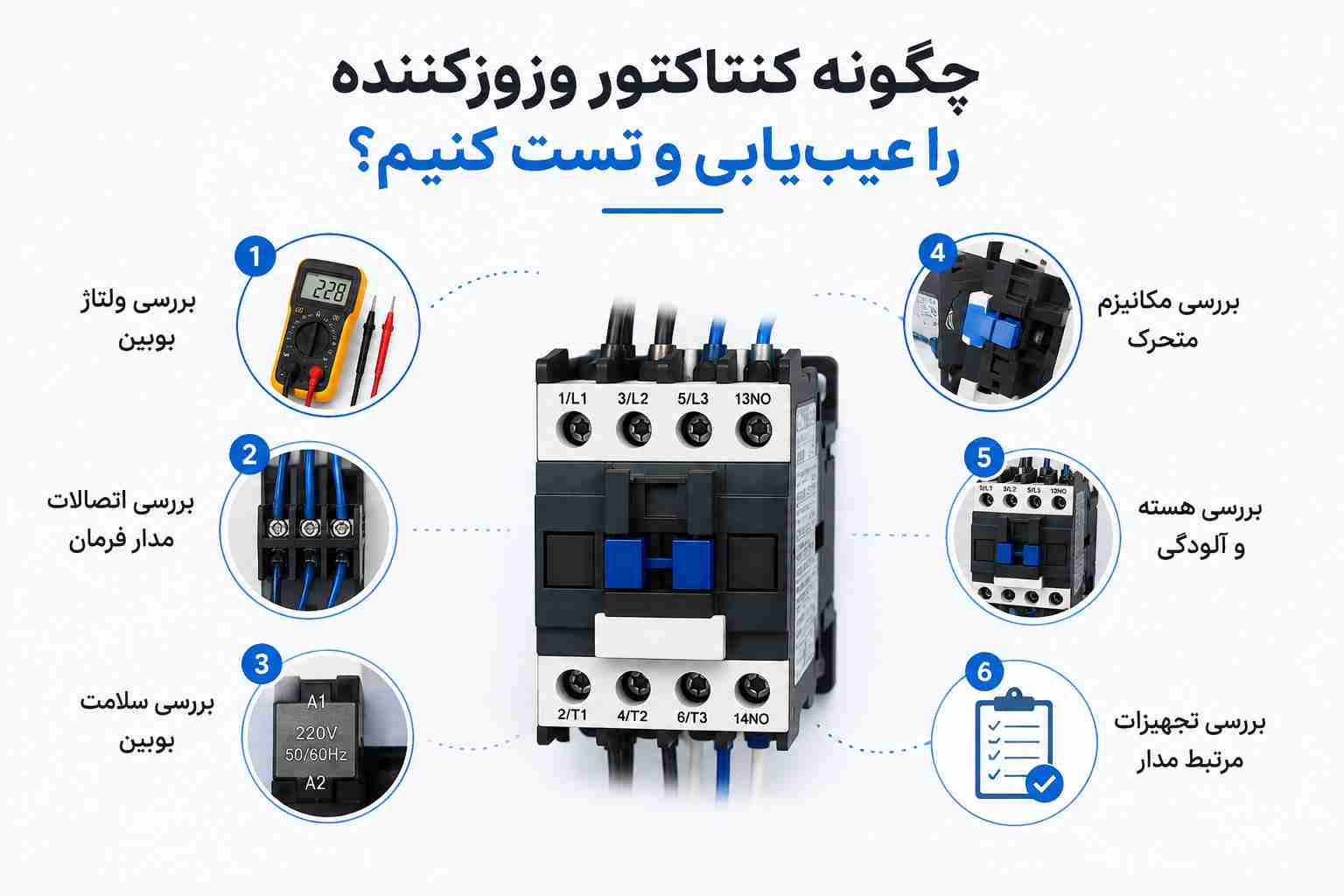

چگونه کنتاکتور وزوزکننده را عیب یابی و تست کنیم؟
بعد از اینکه با علت های مختلف وزوز کنتاکتور آشنا شدیم، مهم ترین مرحله این است که بتوانیم علت واقعی مشکل را پیدا کنیم. بسیاری از کاربران وقتی متوجه می شوند چرا کنتاکتور وزوز می کند؟، اولین راه حل را تعویض کنتاکتور می دانند؛ در حالی که همیشه خود کنتاکتور خراب نیست. ممکن است افت ولتاژ در مدار فرمان، شل بودن یک ترمینال، خرابی یک کلید کنترلی، مشکل منبع تغذیه یا حتی کثیفی هسته باعث ایجاد صدا شده باشد. بنابراین بهترین روش، عیب یابی مرحله ای است؛ یعنی ابتدا موارد ساده و قابل اندازه گیری بررسی شوند و سپس سراغ اجزای داخلی و تخصصی تر برویم.
نکته ایمنی: تست کنتاکتور در تابلو برق می تواند با ولتاژهای خطرناک انجام شود. اندازه گیری روی مدار برق باید توسط فرد دارای صلاحیت فنی و با تجهیزات اندازه گیری مناسب انجام شود. قبل از بازکردن یا لمس قسمت های داخلی، مدار باید طبق اصول ایمنی و دستورالعمل سازنده بی برق و ایمن سازی شود.
مرحله اول؛ مشخص کنید صدای کنتاکتور طبیعی است یا غیرطبیعی
اولین قدم برای پاسخ به سؤال چرا کنتاکتور وزوز می کند؟ این است که خود صدا را ارزیابی کنید. لازم نیست بلافاصله کنتاکتور را باز کنید. ابتدا در حالت عادی به صدای آن گوش دهید و رفتار کنتاکتور را مشاهده کنید.
اگر صدای بسیار خفیف و یکنواختی وجود دارد و کنتاکتور بدون لرزش، قطع و وصل ناخواسته یا افزایش دما کار می کند، احتمال دارد این صدا بخشی از عملکرد طبیعی سیستم مغناطیسی AC باشد. اما اگر صدای کنتاکتور شدید شده، نسبت به گذشته تغییر کرده، همراه با لرزش است یا به شکل تق تق و قطع و وصل سریع شنیده می شود، باید عیب یابی ادامه پیدا کند.
یک نکته مهم این است که تغییر صدا نسبت به گذشته می تواند از شدت صدای مطلق مهم تر باشد. اگر تجهیزی ماه ها با صدای بسیار کم کار کرده و ناگهان صدای آن افزایش یافته است، این تغییر می تواند نشانه یک مشکل جدید باشد.
مرحله دوم؛ مشخصات بوبین را بررسی کنید
پس از بررسی اولیه صدا، مشخصات درج شده روی کنتاکتور را بخوانید. معمولاً اطلاعاتی درباره ولتاژ بوبین، نوع جریان و سایر مشخصات روی بدنه یا پلاک تجهیز درج شده است.
در این مرحله باید مشخص شود بوبین برای چه ولتاژی طراحی شده است. برای مثال، اگر بوبین برای یک ولتاژ مشخص AC طراحی شده باشد، مدار فرمان نیز باید همان شرایط را فراهم کند. همچنین باید مشخص شود که بوبین AC است یا DC.
یکی از پاسخ های مهم به سؤال چرا کنتاکتور وزوز می کند؟، عدم تطابق بین مشخصات بوبین و مدار فرمان است. بنابراین پیش از هرگونه تعمیر، مشخصات واقعی بوبین را با نقشه مدار و ولتاژ تغذیه مقایسه کنید.
در این مرحله حتی یک اشتباه ساده در انتخاب کنتاکتور می تواند مشکل ایجاد کند. ممکن است کنتاکتور از نظر جریان قدرت برای موتور مناسب باشد، اما بوبین آن با ولتاژ مدار فرمان سازگار نباشد.
مرحله سوم؛ ولتاژ دو سر بوبین را بررسی کنید
یکی از مهم ترین تست ها برای فهمیدن اینکه چرا کنتاکتور وزوز می کند؟، اندازه گیری ولتاژ واقعی دو سر بوبین است. در بسیاری از کنتاکتورها، ترمینال های بوبین با A1 و A2 مشخص می شوند، اما همیشه باید علامت گذاری همان مدل را با نقشه یا اطلاعات سازنده تطبیق داد.
اندازه گیری باید در شرایط واقعی کار انجام شود. اگر ولتاژ فقط زمانی اندازه گیری شود که کنتاکتور خاموش است، ممکن است مشکل واقعی دیده نشود. هدف این است که مشخص شود هنگام فرمان وصل، ولتاژ مناسب و پایدار به بوبین می رسد یا خیر.
اگر ولتاژ به طور محسوسی کمتر از مقدار موردنیاز باشد، نباید فوراً کنتاکتور را تعویض کرد. ابتدا باید مسیر مدار فرمان بررسی شود. ممکن است یک ترمینال شل، سیم نامناسب، اتصال اکسیدشده، کلید معیوب یا منبع تغذیه ضعیف باعث افت ولتاژ شده باشد.
در مقابل، اگر ولتاژ صحیح و پایدار است اما کنتاکتور همچنان وزوز شدید دارد، احتمال اینکه مشکل در خود کنتاکتور یا قسمت مکانیکی و مغناطیسی آن باشد بیشتر می شود.
مرحله چهارم؛ اتصالات مدار فرمان را بررسی کنید
پس از اندازه گیری ولتاژ، نوبت به بررسی مسیر تغذیه بوبین می رسد. یک اتصال ضعیف ممکن است در ظاهر سالم باشد اما هنگام عبور جریان، افت ولتاژ ایجاد کند.
ترمینال های مدار فرمان، سیم های ورودی، شستی ها، رله های واسط، کنتاکت های کمکی و سایر تجهیزات موجود در مسیر باید از نظر سلامت بررسی شوند. در تابلوهای صنعتی که سال ها در حال کار هستند، شل شدن اتصالات یا اکسیدشدگی ترمینال ها موضوعی است که نباید نادیده گرفته شود.
اگر در مسیر مدار فرمان از فیوز مینیاتوری استفاده شده است، وضعیت آن نیز باید بررسی شود. البته فیوز مینیاتوری مستقیماً وظیفه جلوگیری از وزوز کنتاکتور را ندارد، اما هرگونه ایراد در تغذیه مدار فرمان می تواند روی عملکرد بوبین اثر بگذارد.
مرحله پنجم؛ بررسی کنید آیا مدار فرمان دچار چترینگ شده است
یکی از نشانه های مهم خرابی مدار فرمان، قطع و وصل سریع کنتاکتور است. اگر کنتاکتور به جای یک صدای یکنواخت، مرتباً تق تق می کند یا به سرعت جذب و رها می شود، احتمال وجود Chattering مطرح است.
در این حالت باید بررسی شود که آیا ولتاژ بوبین پایدار است یا خیر. همچنین تجهیزات فرمان باید مورد بررسی قرار گیرند. برای مثال یک شستی خراب، رله معیوب یا اتصال ناپایدار می تواند فرمان بوبین را مرتباً قطع و وصل کند.
چترینگ از نظر فنی مهم تر از یک وزوز ساده است، زیرا قطع و وصل سریع می تواند باعث افزایش استهلاک کنتاکت ها و ایجاد شرایط نامناسب در مدار قدرت شود.
مرحله ششم؛ وضعیت مکانیکی آرمیچر را بررسی کنید
اگر ولتاژ بوبین صحیح است اما هنوز سؤال چرا کنتاکتور وزوز می کند؟ بدون پاسخ مانده، باید قسمت مکانیکی بررسی شود.
آرمیچر باید بتواند آزادانه حرکت کند و پس از تحریک بوبین، در موقعیت مناسب قرار بگیرد. وجود گردوغبار، ذرات فلزی، زنگ زدگی یا آسیب مکانیکی ممکن است مانع حرکت صحیح آن شود.
در زمان بی برق بودن و پس از ایمن سازی کامل تجهیز، تکنسین می تواند وضعیت مکانیزم را مطابق دستورالعمل سازنده بررسی کند. اگر آرمیچر گیر کرده یا حرکت آن غیرعادی باشد، مشکل می تواند مکانیکی باشد.
در این قسمت نباید از اعمال نیروی زیاد یا دستکاری غیراصولی قطعات استفاده کرد. برخی کنتاکتورها دارای ساختار دقیق و قطعاتی هستند که تغییر موقعیت آن ها می تواند عملکرد تجهیز را مختل کند.
مرحله هفتم؛ سطح هسته و آرمیچر را بررسی کنید
اگر مکانیزم آزادانه حرکت می کند، وضعیت سطوح مغناطیسی باید بررسی شود. وجود آلودگی بین هسته ثابت و آرمیچر می تواند مانع تماس کامل آن ها شود.
این مسئله یکی از علت های شناخته شده صدای بیش از حد کنتاکتور است. Schneider Electric نیز آلودگی، زنگ زدگی و وجود ذرات خارجی روی سطوح مغناطیسی را از عوامل ایجاد صدای غیرطبیعی معرفی می کند.
تمیزکاری باید با روش توصیه شده توسط سازنده انجام شود. استفاده از ابزار نامناسب، سنباده کاری شدید یا ایجاد تغییر در شکل سطح هسته می تواند به عملکرد مغناطیسی آسیب بزند.
مرحله هشتم؛ بوبین را از نظر ظاهری بررسی کنید
پس از بررسی مدار و قسمت مکانیکی، خود بوبین باید مورد توجه قرار گیرد. تغییر رنگ، آثار سوختگی، بوی غیرعادی، تغییر شکل یا علائم حرارت بیش از حد می تواند نشانه وجود مشکل باشد.
در بعضی موارد می توان مقاومت بوبین را نیز با مولتی متر بررسی کرد، اما عدد مقاومت به تنهایی معیار قطعی سلامت بوبین نیست. مقدار مقاومت باید با مشخصات سازنده و نوع بوبین مقایسه شود و تست باید در شرایط ایمن و مطابق دستورالعمل انجام شود.
اگر بوبین مدار باز باشد یا مقاومت آن به شکل غیرعادی با مشخصات مورد انتظار تفاوت داشته باشد، احتمال خرابی وجود دارد. با این حال، نتیجه گیری نهایی باید با توجه به نوع کنتاکتور، ولتاژ نامی و اطلاعات سازنده انجام شود.
مرحله نهم؛ حلقه سایه زن کنتاکتور AC را بررسی کنید
اگر کنتاکتور AC است و ولتاژ بوبین و شرایط مکانیکی مناسب هستند، حلقه سایه زن نیز باید در نظر گرفته شود. خرابی این قسمت می تواند باعث افزایش لرزش و صدای مغناطیسی شود.
این قطعه معمولاً بخشی از ساختار مغناطیسی کنتاکتور است و بررسی یا تعمیر آن باید توسط فرد متخصص انجام شود. اگر حلقه آسیب دیده باشد، بسته به طراحی کنتاکتور ممکن است تعمیر آن امکان پذیر یا از نظر اقتصادی منطقی نباشد و تعویض مجموعه پیشنهاد شود.
مرحله دهم؛ وضعیت کنتاکت ها و مدار قدرت را بررسی کنید
هرچند صدای وزوز معمولاً از سیستم بوبین و هسته ناشی می شود، اما بررسی کلی وضعیت کنتاکتور نیز ضروری است. کنتاکت های قدرت و کمکی باید از نظر سوختگی، فرسودگی، تغییر رنگ یا علائم غیرعادی بررسی شوند.
اگر کنتاکتور علاوه بر وزوز، دچار داغ شدن، جرقه شدید یا چسبیدن کنتاکت ها شده است، ادامه استفاده بدون بررسی تخصصی توصیه نمی شود.
در مدارهای موتور، تجهیزات حفاظتی مانند بیمتال و کلید حرارتی نیز باید بر اساس طراحی مدار بررسی شوند. وجود یک مشکل در مدار حفاظت یا فرمان ممکن است باعث قطع و وصل نامناسب کنتاکتور شود.
جدول عیب یابی سریع کنتاکتور وزوزکننده
| نشانه مشاهده شده | علت محتمل | اولین اقدام |
| وزوز خفیف و ثابت | صدای طبیعی سیستم AC | بررسی لرزش و دما |
| وزوز شدید | مشکل مغناطیسی یا مکانیکی | بررسی ولتاژ و هسته |
| تق تق و قطع وصل سریع | چترینگ یا ناپایداری فرمان | اندازه گیری ولتاژ بوبین |
| داغ شدن بوبین | ولتاژ نامناسب یا خرابی بوبین | بررسی مشخصات و ولتاژ |
| وزوز پس از چند سال کار | فرسودگی یا آلودگی | بررسی مکانیزم |
| وزوز با ولتاژ صحیح | مشکل مکانیکی یا مغناطیسی | بررسی آرمیچر و هسته |
| صدای ناگهانی پس از سرویس | نصب یا مونتاژ نامناسب | بررسی نحوه مونتاژ |
| وزوز همراه با بوی سوختگی | احتمال آسیب جدی | توقف و بررسی تخصصی |
چه زمانی کنتاکتور را تعویض کنیم؟
اگر بوبین، هسته، آرمیچر یا سایر اجزای اصلی دچار آسیب جدی شده باشند، تعمیر همیشه بهترین گزینه نیست. هزینه تعمیر، دسترسی به قطعات یدکی، عمر کنتاکتور، میزان استهلاک و اهمیت تجهیز در خط تولید باید در تصمیم گیری در نظر گرفته شود.
برای مثال اگر یک کنتاکتور قدیمی علاوه بر وزوز، علائم فرسودگی کنتاکت ها، آسیب مکانیکی و ضعف بوبین داشته باشد، تعویض کامل آن ممکن است از نظر اقتصادی و ایمنی منطقی تر از تعمیر چند قسمت مختلف باشد.
در مقابل، اگر مشخص شود مشکل فقط یک اتصال ضعیف یا آلودگی قابل رفع است، تعویض کنتاکتور هیچ ضرورتی ندارد.
بنابراین پاسخ درست به سؤال چرا کنتاکتور وزوز می کند؟ باید قبل از پاسخ به سؤال «آیا کنتاکتور را تعویض کنیم؟» مشخص شود. ابتدا علت باید شناسایی شود و سپس بر اساس شدت خرابی، عمر تجهیز و هزینه تعمیر یا تعویض تصمیم گرفته شود.
تعمیر یا تعویض کنتاکتور وزوزکننده؟ بررسی تخصصی بهترین راه حل
پس از اینکه مشخص شد چرا کنتاکتور وزوز می کند؟، سؤال مهم بعدی این است که آیا می توان مشکل را با سرویس و تعمیر برطرف کرد یا بهتر است کنتاکتور به طور کامل تعویض شود. پاسخ به این سؤال به نوع خرابی، عمر کنتاکتور، میزان استهلاک، وضعیت قطعات داخلی، هزینه تعمیر و اهمیت تجهیز در مدار بستگی دارد. در بعضی موارد، مشکل تنها یک اتصال شل یا آلودگی روی قسمت های مغناطیسی است و با رفع علت، کنتاکتور می تواند دوباره به عملکرد عادی برگردد. در موارد دیگر، خرابی بوبین، آسیب مکانیزم یا فرسودگی شدید کنتاکت ها باعث می شود تعویض کنتاکتور گزینه مطمئن تری باشد.
نکته مهم این است که نباید صرفاً بر اساس صدای وزوز درباره تعمیر یا تعویض تصمیم گرفت. صدای کنتاکتور یک علامت است، نه لزوماً علت خرابی. ابتدا باید مشخص شود چرا کنتاکتور وزوز می کند؟ و سپس بر اساس نتیجه عیب یابی درباره اقدام مناسب تصمیم گرفته شود.
چه زمانی تعمیر کنتاکتور امکان پذیر است؟
اگر علت وزوز یک مشکل ساده و قابل رفع باشد، معمولاً نیازی به تعویض کامل کنتاکتور نیست. برای مثال، اگر یک ترمینال در مدار فرمان شل شده باشد و باعث افت ولتاژ بوبین شده باشد، رفع اتصال و اصلاح سیم کشی می تواند مشکل را برطرف کند. در این حالت تعویض کنتاکتور نه تنها ضروری نیست، بلکه علت اصلی نیز همچنان در صورت اصلاح نشدن مدار باقی خواهد ماند.
همین موضوع درباره آلودگی مکانیکی نیز صدق می کند. اگر کنتاکتور از نظر الکتریکی سالم باشد اما وجود گردوغبار یا ذرات خارجی مانع حرکت صحیح مکانیزم شده باشد، سرویس اصولی می تواند عملکرد تجهیز را بهبود دهد. البته سرویس باید مطابق دستورالعمل سازنده انجام شود و نباید با دستکاری غیرضروری اجزای داخلی همراه باشد.
در بعضی مدل ها نیز امکان تعویض بوبین یا برخی قطعات وجود دارد. اما اینکه تعویض یک قطعه از نظر اقتصادی و فنی منطقی باشد، به مدل کنتاکتور و در دسترس بودن قطعات یدکی بستگی دارد.
چه زمانی تعویض کنتاکتور انتخاب بهتری است؟
اگر کنتاکتور علاوه بر وزوز، نشانه های متعدد فرسودگی داشته باشد، تعویض کامل آن معمولاً تصمیم مطمئن تری است. برای مثال اگر کنتاکت های قدرت به شدت سوخته یا فرسوده باشند، مکانیزم متحرک آسیب دیده باشد، بوبین دچار سوختگی شده باشد یا هسته مغناطیسی آسیب جدی دیده باشد، تعمیر چند قسمت مختلف ممکن است هزینه و زمان بیشتری نسبت به نصب یک کنتاکتور سالم داشته باشد.
در تجهیزات مهم صنعتی، قابلیت اطمینان نیز اهمیت زیادی دارد. اگر خرابی یک کنتاکتور باعث توقف خط تولید یا آسیب به تجهیزات شود، استفاده از قطعه ای که چندین قسمت آن دچار فرسودگی شده است می تواند ریسک بیشتری ایجاد کند.
بنابراین اگر پرسش این باشد که چرا کنتاکتور وزوز می کند؟ و پس از بررسی مشخص شود که چند عامل مختلف در کنتاکتور وجود دارد، باید مجموع شرایط را در نظر گرفت، نه فقط یک قطعه معیوب را.
آیا می توان با روغن کاری کنتاکتور وزوز را برطرف کرد؟
این یکی از نکات مهم در نگهداری کنتاکتورهاست. استفاده خودسرانه از روغن یا روان کننده روی هسته، آرمیچر یا قسمت های داخلی کنتاکتور همیشه توصیه نمی شود و در بسیاری از طراحی ها می تواند باعث جذب گردوغبار یا ایجاد مشکل در عملکرد مکانیزم شود.
اگر علت مشکل گیرکردن مکانیکی باشد، روش صحیح سرویس باید طبق دستورالعمل سازنده انجام شود. نباید صرفاً با تصور اینکه «قطعه خشک شده است» روغن یا اسپری نامناسب روی آن اعمال کرد.
در واقع هدف سرویس، بازگرداندن مکانیزم به شرایط طراحی شده است، نه اضافه کردن مواد مختلف به داخل کنتاکتور. بنابراین اگر نمی دانیم چرا کنتاکتور وزوز می کند؟ بهتر است ابتدا علت مشخص شود و سپس روش سرویس مناسب انتخاب شود.
آیا تمیز کردن کنتاکتور می تواند صدای وزوز را کاهش دهد؟
اگر آلودگی روی هسته یا مکانیزم عامل ایجاد مشکل باشد، تمیزکاری صحیح می تواند مؤثر باشد. گردوغبار و ذرات خارجی ممکن است مانع قرارگیری صحیح آرمیچر روی هسته شوند و در نتیجه لرزش ایجاد کنند.
اما تمیزکاری باید با دقت انجام شود. استفاده از ابزار نامناسب، خراش دادن سطوح مغناطیسی یا آسیب زدن به قطعات ظریف می تواند وضعیت را بدتر کند. همچنین پیش از سرویس داخلی باید تجهیز طبق اصول ایمنی از مدار خارج و کاملاً ایمن شود.
بنابراین تمیزکاری یک راهکار عمومی برای هر نوع وزوز نیست. اگر علت، افت ولتاژ یا خرابی بوبین باشد، تمیزکردن هسته مشکل را حل نخواهد کرد.

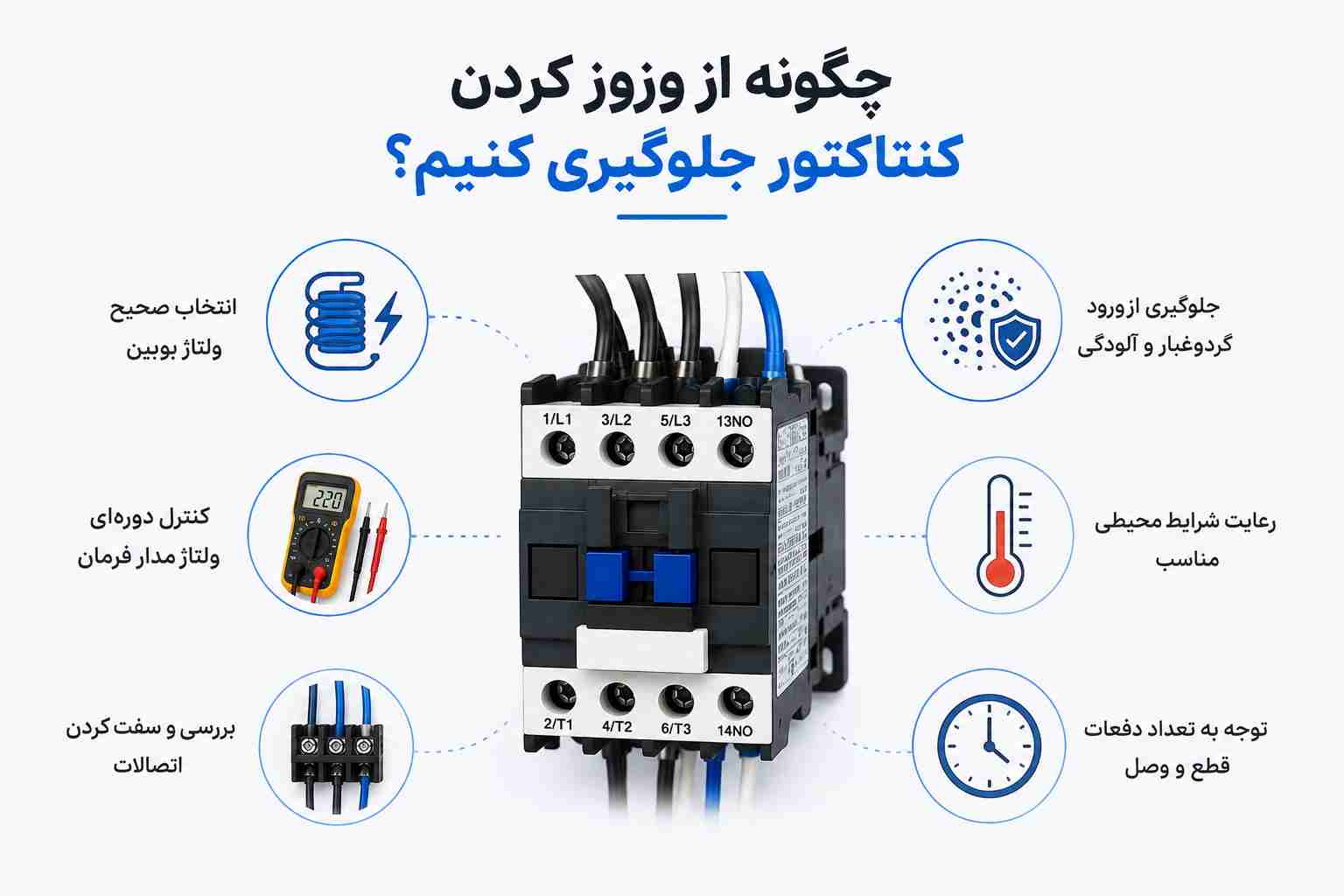

چگونه از وزوز کردن کنتاکتور جلوگیری کنیم؟
پیشگیری همیشه ساده تر و کم هزینه تر از تعمیر خرابی است. اگرچه نمی توان تمام مشکلات کنتاکتور را پیش بینی کرد، اما رعایت چند اصل در انتخاب، نصب و نگهداری می تواند احتمال ایجاد صدای غیرعادی و خرابی زودرس را کاهش دهد.
انتخاب صحیح ولتاژ بوبین
اولین اصل، انتخاب بوبین متناسب با مدار فرمان است. هنگام خرید کنتاکتور باید علاوه بر جریان و توان قابل تحمل، ولتاژ و نوع بوبین نیز بررسی شود.
اگر مدار فرمان 24 ولت است، کنتاکتور باید بوبین مناسب همان سیستم را داشته باشد. در مدارهای 110، 220 یا 230 ولت نیز باید مشخصات دقیق بوبین با مدار تطبیق داده شود. همچنین AC یا DC بودن تغذیه باید مورد توجه قرار گیرد.
انتخاب صحیح بوبین یکی از ساده ترین اقداماتی است که می تواند از بسیاری از مشکلات عملکردی جلوگیری کند.
کنترل دوره ای ولتاژ مدار فرمان
حتی اگر کنتاکتور در ابتدا با ولتاژ مناسب انتخاب شده باشد، شرایط مدار ممکن است در طول زمان تغییر کند. شل شدن اتصالات، فرسودگی سیم کشی، خرابی تجهیزات کنترلی یا مشکلات منبع تغذیه می توانند باعث افت یا نوسان ولتاژ شوند.
به همین دلیل در سرویس های دوره ای تابلوهای مهم، بررسی وضعیت مدار فرمان و ولتاژ بوبین می تواند به تشخیص زودهنگام مشکلات کمک کند.
اگر صدای کنتاکتور به تدریج بیشتر شده باشد، اندازه گیری ولتاژ یکی از تست هایی است که ارزش بالایی دارد.
جلوگیری از ورود گردوغبار و آلودگی
محیط نصب تأثیر زیادی بر عمر تجهیزات الکتریکی دارد. در محیط های صنعتی که گردوغبار، ذرات فلزی، روغن یا رطوبت وجود دارد، باید شرایط حفاظتی تابلو متناسب با محیط انتخاب شود.
تمیز نگه داشتن تابلو، کنترل تهویه و جلوگیری از ورود آلودگی می تواند احتمال تجمع ذرات روی قسمت های حساس کنتاکتور را کاهش دهد.
این موضوع به ویژه در خطوط تولید و کارگاه هایی که ذرات زیادی در هوا وجود دارد اهمیت دارد.
بررسی دوره ای اتصالات
یکی از اقدامات مهم نگهداری پیشگیرانه، بررسی اتصالات است. اتصال ضعیف می تواند باعث ایجاد افت ولتاژ و افزایش حرارت شود. این مسئله ممکن است ابتدا با علائم کوچکی مانند صدای غیرعادی شروع شود و در صورت بی توجهی به مشکلات جدی تر تبدیل شود.
البته بازبینی و سفت کردن اتصالات باید مطابق دستورالعمل تجهیز و با رعایت الزامات ایمنی انجام شود. در تابلوهای صنعتی بهتر است برنامه مشخصی برای بازرسی دوره ای وجود داشته باشد.
توجه به تعداد دفعات قطع و وصل
هر کنتاکتور برای شرایط کاری مشخصی طراحی می شود. تعداد دفعات قطع و وصل، نوع بار و شرایط راه اندازی موتور بر عمر کنتاکتور تأثیر دارند.
اگر کنتاکتور در کاربردی با تعداد بسیار زیاد عملیات سوئیچینگ استفاده شود، استهلاک آن می تواند سریع تر اتفاق بیفتد. در چنین شرایطی انتخاب کنتاکتور مناسب برای نوع بار اهمیت بیشتری پیدا می کند.
بنابراین اگر بعد از مدت زیادی کار متوجه شدید چرا کنتاکتور وزوز می کند؟، سابقه کاری و تعداد سیکل های عملکرد آن نیز باید بررسی شود.
هنگام خرید کنتاکتور برای جلوگیری از وزوز به چه نکاتی توجه کنیم؟
خرید کنتاکتور نباید صرفاً بر اساس قیمت یا عدد آمپراژ انجام شود. یک کنتاکتور مناسب باید با شرایط واقعی مدار هماهنگ باشد. مهم ترین موارد عبارت اند از:
| مشخصه | چرا اهمیت دارد؟ |
| ولتاژ بوبین | برای عملکرد صحیح سیستم مغناطیسی ضروری است |
| AC یا DC بودن بوبین | باید با مدار فرمان مطابقت داشته باشد |
| جریان نامی | باید با نوع و شرایط بار هماهنگ باشد |
| نوع بار | موتور، هیتر، روشنایی و خازن شرایط یکسانی ندارند |
| رده کاری | برای انتخاب صحیح در کاربردهای مختلف اهمیت دارد |
| تعداد کنتاکت های کمکی | باید با نیاز مدار فرمان هماهنگ باشد |
| شرایط محیطی | دما، گردوغبار و رطوبت روی انتخاب اثر دارند |
| کیفیت ساخت | روی طول عمر و قابلیت اطمینان تأثیر دارد |
| قطعات یدکی | در نگهداری بلندمدت اهمیت دارد |
| پشتیبانی و خدمات | برای تجهیزات صنعتی بسیار مهم است |
چرا انتخاب برند مناسب اهمیت دارد؟
کیفیت ساخت کنتاکتور روی عملکرد سیستم مغناطیسی، دوام مکانیکی، کیفیت کنتاکت ها و قابلیت اطمینان کلی تجهیز تأثیر می گذارد. البته انتخاب برند به تنهایی تضمین نمی کند که کنتاکتور هرگز وزوز نکند؛ نصب نادرست، ولتاژ نامناسب یا شرایط کاری نامناسب می تواند حتی یک تجهیز باکیفیت را نیز دچار مشکل کند.
به همین دلیل هنگام خرید باید مجموعه ای از عوامل شامل کیفیت، مشخصات فنی، تناسب با کاربرد، اصالت کالا و خدمات پس از فروش را در نظر گرفت.
برای یک مجموعه صنعتی، دسترسی به قطعات یدکی و پشتیبانی فنی نیز اهمیت دارد؛ زیرا در صورت خرابی، زمان توقف تجهیزات می تواند هزینه بیشتری از قیمت خود کنتاکتور ایجاد کند.
اشتباهات رایج هنگام رفع وزوز کنتاکتور
یکی از رایج ترین اشتباهات، تعویض فوری کنتاکتور است. اگر مشکل از افت ولتاژ یا مدار فرمان باشد، کنتاکتور جدید نیز ممکن است همان علائم را نشان دهد.
اشتباه دوم، نادیده گرفتن صدای غیرعادی است. اگر صدای کنتاکتور نسبت به گذشته تغییر کرده باشد، بهتر است علت آن بررسی شود.
اشتباه سوم، استفاده از بوبین یا کنتاکتور با مشخصات نامتناسب است. شباهت ظاهری دو کنتاکتور به این معنی نیست که می توان آن ها را بدون بررسی مشخصات جایگزین کرد.
اشتباه دیگر، دستکاری غیراصولی هسته و مکانیزم داخلی است. سیستم مغناطیسی کنتاکتور با دقت طراحی شده و تغییر شکل یا وضعیت قطعات می تواند عملکرد تجهیز را مختل کند.
همچنین نباید برای رفع موقت مشکل، تجهیزات حفاظتی مانند بیمتال، کلید حرارتی یا سایر اجزای ایمنی مدار را حذف یا بای پس کرد. چنین اقدامی ممکن است مشکل ظاهری را پنهان کند اما خطر آسیب به موتور و تجهیزات را افزایش دهد.

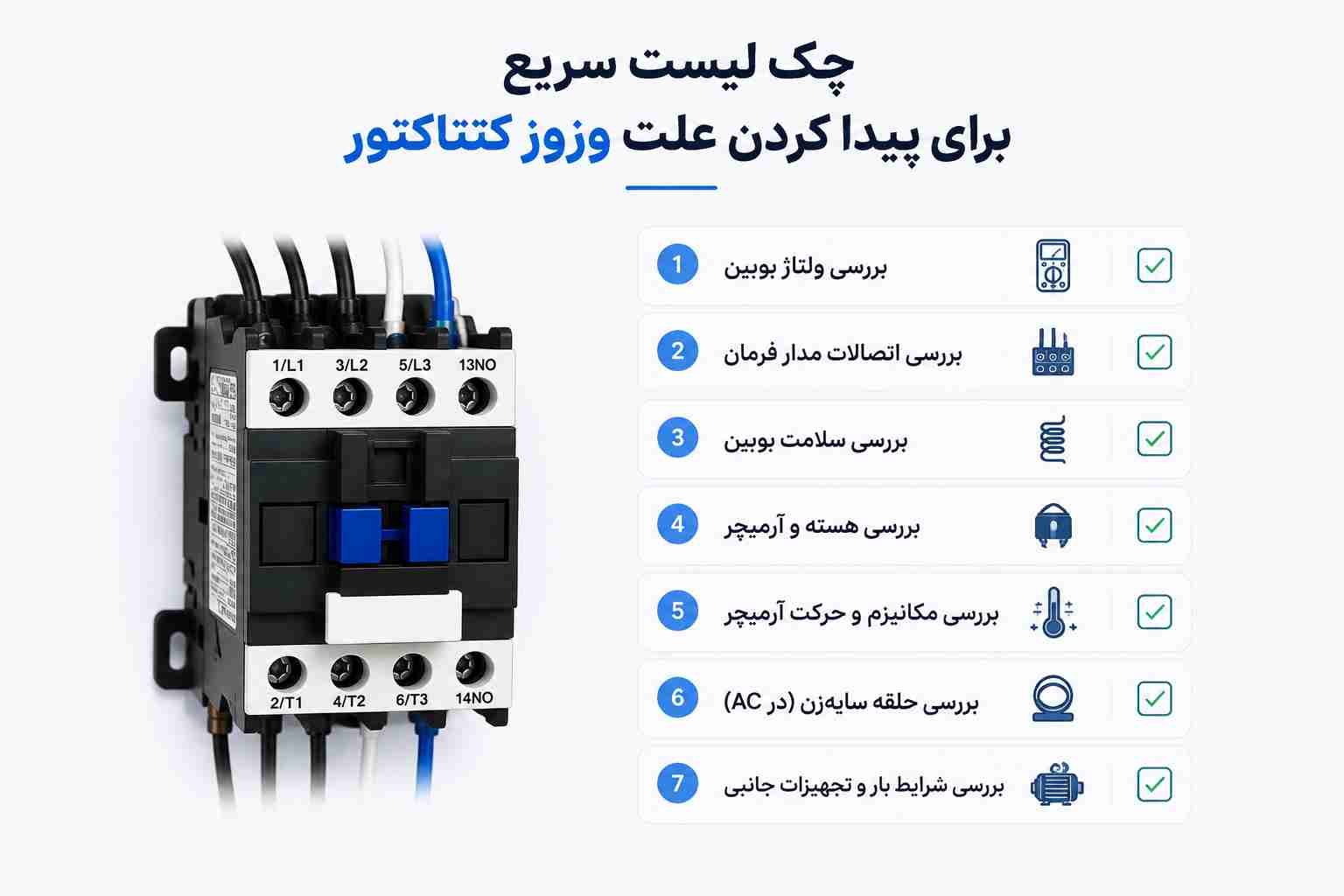

چک لیست سریع برای پیدا کردن علت وزوز کنتاکتور
اگر بخواهیم تمام فرآیند عیب یابی را به یک مسیر کوتاه و کاربردی تبدیل کنیم، هنگام مواجهه با این سؤال که چرا کنتاکتور وزوز می کند؟ می توان مراحل زیر را دنبال کرد:
۱. نوع صدا را بررسی کنید.
مشخص کنید صدا خفیف و یکنواخت است یا شدید، لرزان و همراه با تق تق. صدای تغییرکرده نسبت به گذشته اهمیت بیشتری دارد.
۲. مشخصات بوبین را بخوانید.
ولتاژ نامی و AC یا DC بودن بوبین را بررسی کنید و مطمئن شوید با مدار فرمان مطابقت دارد.
۳. ولتاژ واقعی بوبین را بررسی کنید.
ولتاژ دو سر بوبین باید در شرایط کاری واقعی اندازه گیری شود تا مشخص شود آیا تغذیه کافی و پایدار وجود دارد یا خیر.
۴. اتصالات مدار فرمان را بررسی کنید.
شل بودن ترمینال، اکسیدشدگی، سیم کشی نامناسب و اتصالات ضعیف می توانند باعث افت ولتاژ شوند.
۵. مدار فرمان را بررسی کنید.
شستی، رله، PLC، کنتاکت های کمکی، فیوز مینیاتوری و سایر اجزایی که در مسیر فرمان قرار دارند باید از نظر عملکرد صحیح بررسی شوند.
۶. وضعیت آرمیچر و هسته را بررسی کنید.
وجود آلودگی، زنگ زدگی یا گیرکردن مکانیزم می تواند مانع جذب کامل آرمیچر شود.
۷. وضعیت بوبین را بررسی کنید.
علائم حرارت بیش از حد، سوختگی، بوی غیرعادی یا آسیب ظاهری باید جدی گرفته شوند.
۸. حلقه سایه زن را در کنتاکتور AC بررسی کنید.
اگر ولتاژ و شرایط مکانیکی مناسب هستند اما وزوز شدید باقی مانده، سیستم مغناطیسی باید توسط فرد متخصص بررسی شود.
۹. وضعیت کلی کنتاکتور را ارزیابی کنید.
فرسودگی شدید کنتاکت ها، مکانیزم، فنرها یا سایر قطعات می تواند نشان دهد که تعویض کنتاکتور منطقی تر از تعمیر آن است.
۱۰. تجهیزات اطراف را فراموش نکنید.
بیمتال، کلید حرارتی، کلید اتوماتیک، خازن، اینورتر و سایر تجهیزات باید بر اساس نقشه و نوع مدار بررسی شوند.
این چک لیست باعث می شود عیب یابی از ساده ترین موارد شروع شود و بدون تعویض بی دلیل قطعات، به علت اصلی مشکل برسد.
نمایندگی ایکس کورن در ایران؛ تأمین انواع کنتاکتور برق XKOREN
اگر به دنبال خرید کنتاکتور برق XKOREN برای کاربردهای صنعتی، تابلو برق، مدارهای فرمان و سیستم های مختلف کنترل هستید، نمایندگی ایکس کورن در ایران امکان فروش انواع کنتاکتور برق با برند XKOREN ترکیه را در تنوع های مختلف فراهم می کند. تنوع مدل ها و مشخصات کنتاکتورها این امکان را ایجاد می کند که محصول متناسب با ولتاژ بوبین، جریان، نوع بار و شرایط کاری انتخاب شود.
در هنگام خرید بهتر است علاوه بر قیمت، مشخصات فنی، سازگاری بوبین با مدار فرمان، نوع کاربرد، اصالت کالا و خدمات مربوط به تأمین تجهیزات نیز مورد توجه قرار گیرد. انتخاب صحیح کنتاکتور می تواند از بسیاری از مشکلات عملکردی جلوگیری کند و در کنار نصب و نگهداری اصولی، به افزایش قابلیت اطمینان مدار کمک کند.
سوالات متداول درباره اینکه چرا کنتاکتور وزوز می کند؟
۱. چرا کنتاکتور وزوز می کند؟ چرا کنتاکتور وزوز می کند؟ مهم ترین دلایل آن شامل افت یا نوسان ولتاژ بوبین، انتخاب اشتباه ولتاژ بوبین، خرابی بوبین، کثیفی یا زنگ زدگی هسته، گیرکردن آرمیچر، خرابی حلقه سایه زن در کنتاکتورهای AC و شل بودن اتصالات است. ابتدا باید ولتاژ واقعی دو سر بوبین و سپس وضعیت مکانیکی و مغناطیسی کنتاکتور بررسی شود.
۲. آیا وزوز کنتاکتور طبیعی است؟ صدای بسیار خفیف و یکنواخت در برخی کنتاکتورهای AC می تواند طبیعی باشد. اما اگر صدا شدید، جدید، همراه با لرزش، تق تق، داغ شدن یا قطع و وصل مکرر باشد، باید علت آن بررسی شود.
۳. آیا افت ولتاژ باعث وزوز کنتاکتور می شود؟ بله. افت ولتاژ یکی از علت های مهم وزوز کنتاکتور است. وقتی ولتاژ کافی به بوبین نرسد، آرمیچر ممکن است به طور کامل جذب نشود و در نتیجه لرزش و صدای غیرعادی ایجاد شود.
۴. چگونه ولتاژ بوبین کنتاکتور را بررسی کنیم؟ ابتدا باید ولتاژ نامی بوبین از روی مشخصات کنتاکتور مشخص شود. سپس در شرایط کاری و با رعایت کامل اصول ایمنی، ولتاژ واقعی دو سر بوبین اندازه گیری و با مقدار مورد انتظار مقایسه شود. اگر ولتاژ پایین یا ناپایدار باشد، مدار فرمان و مسیر تغذیه باید بررسی شود.
۵. آیا خرابی بوبین باعث وزوز کنتاکتور می شود؟ بله. اگر بوبین آسیب دیده یا مشخصات الکتریکی آن تغییر کرده باشد، ممکن است نتواند میدان مغناطیسی مناسب برای جذب پایدار آرمیچر ایجاد کند. افزایش غیرعادی دما، بوی سوختگی و تغییر رنگ نیز می توانند از نشانه های مشکل بوبین باشند.
۶. چرا کنتاکتور بعد از مدتی شروع به وزوز می کند؟ اگر کنتاکتور قبلاً بدون مشکل کار می کرده و بعداً صدای آن افزایش یافته است، باید مواردی مانند آلودگی هسته، فرسودگی مکانیکی، شل شدن اتصالات، تغییر ولتاژ مدار فرمان، خرابی بوبین یا آسیب سیستم مغناطیسی بررسی شوند.
۷. آیا کثیفی هسته باعث صدای کنتاکتور می شود؟ بله. وجود گردوغبار، ذرات فلزی، زنگ زدگی یا آلودگی بین سطوح هسته و آرمیچر می تواند مانع قرارگیری صحیح آن ها شود و لرزش و وزوز ایجاد کند.
۸. علت تق تق کردن کنتاکتور چیست؟ تق تق مداوم معمولاً با یک کنتاکتور ناپایدار یا اصطلاحاً Chattering مرتبط است. افت یا نوسان ولتاژ بوبین، مشکل مدار فرمان، اتصال ضعیف یا خرابی مکانیزم می تواند باعث جذب و رهاشدن مکرر کنتاکتور شود.
۹. آیا شل بودن سیم های کنتاکتور می تواند باعث وزوز شود؟ بله. اتصال ضعیف می تواند باعث افت ولتاژ یا ناپایداری مدار شود. اگر این مشکل در مسیر بوبین باشد، عملکرد کنتاکتور تحت تأثیر قرار می گیرد. به همین دلیل بررسی اتصالات یکی از مراحل مهم عیب یابی است.
۱۰. آیا فیوز مینیاتوری باعث وزوز کنتاکتور می شود؟ فیوز مینیاتوری معمولاً علت مستقیم وزوز نیست، اما اگر در مسیر تغذیه مدار فرمان قرار داشته باشد، مشکل در تغذیه یا اتصالات مرتبط با آن می تواند باعث افت ولتاژ بوبین و در نتیجه وزوز کنتاکتور شود.
۱۱. آیا بیمتال می تواند باعث قطع و وصل کنتاکتور شود؟ بله. در مدارهای موتوری، کنتاکت کمکی بیمتال معمولاً در مدار فرمان قرار دارد. اگر بیمتال یا کنتاکت کمکی آن دچار مشکل شود یا شرایط اضافه بار ایجاد شود، ممکن است مدار فرمان کنتاکتور تحت تأثیر قرار گیرد.
۱۲. آیا کلید حرارتی با وزوز کنتاکتور ارتباط دارد؟ به صورت مستقیم معمولاً نه، اما در مدارهایی که کلید حرارتی بخشی از مسیر حفاظت و فرمان است، عملکرد نامناسب آن می تواند باعث قطع فرمان یا ناپایداری مدار کنتاکتور شود. بنابراین باید بر اساس نقشه همان مدار بررسی شود.
۱۳. آیا خازن اصلاح ضریب توان می تواند باعث خرابی کنتاکتور شود؟ بسته به نوع کاربرد، بله. مخصوصاً زمانی که کنتاکتور برای قطع و وصل بانک خازنی استفاده می شود، انتخاب صحیح کنتاکتور و تجهیزات مربوط به مدار خازنی اهمیت زیادی دارد. کنتاکتورهای مخصوص این کاربرد باید مطابق مشخصات سازنده انتخاب شوند.
۱۴. آیا اینورتر می تواند باعث مشکل کنتاکتور شود؟ اگر کنتاکتور در سیستمی همراه با اینورتر استفاده شود، نحوه قرارگیری و فرمان آن اهمیت زیادی دارد. استفاده نادرست از کنتاکتور در سمت خروجی اینورتر یا قطع و وصل نامناسب می تواند به تجهیزات آسیب بزند. طراحی مدار باید مطابق دستورالعمل سازنده انجام شود.
۱۵. چه زمانی کنتاکتور وزوزکننده را تعویض کنیم؟ اگر علت مشکل بوبین، هسته، آرمیچر، حلقه سایه زن یا مکانیزم داخلی باشد و قطعه به شدت فرسوده یا آسیب دیده باشد، تعویض کنتاکتور می تواند منطقی تر باشد. اما اگر مشکل از افت ولتاژ، اتصالات یا مدار فرمان باشد، ابتدا باید علت اصلی اصلاح شود.
بدون دیدگاه
