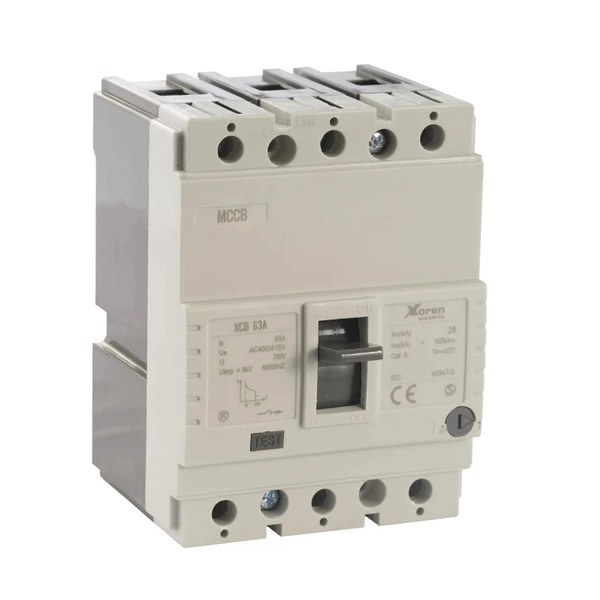

کلید اتوماتیک قابل تنظیم

کلید اتوماتیک قابل تنظیم یکی از مهم ترین و پیشرفته ترین تجهیزات حفاظتی در سیستم های برق صنعتی و نیمه صنعتی محسوب می شود که نقش حیاتی در حفظ ایمنی تجهیزات، افزایش طول عمر شبکه و جلوگیری از خسارت های مالی و جانی ایفا می کند. امروزه با پیچیده تر شدن ساختار شبکه های توزیع برق و افزایش بارهای الکتریکی، استفاده از تجهیزاتی که بتوانند به صورت دقیق و هوشمند شرایط غیرعادی را تشخیص دهند، به یک ضرورت غیرقابل انکار تبدیل شده است و در این میان، کلید اتوماتیک قابل تنظیم جایگاهی ویژه دارد.

کلید اتوماتیک قابل تنظیم به گونه ای طراحی شده است که بتوان پارامترهای حفاظتی آن را متناسب با نیاز واقعی شبکه تنظیم کرد. این ویژگی باعث می شود که برخلاف کلیدهای ساده، عملکرد سیستم نه بیش ازحد حساس باشد و نه آن قدر کند که به تجهیزات آسیب وارد شود. به همین دلیل، کلید اتوماتیک قابل تنظیم در پروژه های صنعتی، تابلوهای برق فشار ضعیف، مراکز داده، موتورخانه ها و حتی ساختمان های بزرگ تجاری کاربرد گسترده ای دارد.

یکی از دلایل اصلی محبوبیت کلید اتوماتیک قابل تنظیم، توانایی آن در حفاظت هم زمان در برابر اضافه بار، اتصال کوتاه و در برخی مدل ها خطای زمین است. این نوع کلید با استفاده از واحدهای تریپ حرارتی، مغناطیسی یا الکترونیکی، می تواند شرایط غیرعادی را به سرعت تشخیص داده و مدار را در زمان مناسب قطع کند. همین دقت عملکرد، تفاوت اصلی کلید اتوماتیک قابل تنظیم با بسیاری از تجهیزات حفاظتی سنتی به شمار می رود.

از منظر ایمنی، کلید اتوماتیک قابل تنظیم نقش بسیار مهمی در کاهش ریسک آتش سوزی و خرابی تجهیزات دارد. اضافه بار طولانی مدت یا اتصال کوتاه ناگهانی می تواند باعث افزایش دما، ذوب شدن عایق ها و در نهایت بروز حوادث جدی شود. اما زمانی که کلید اتوماتیک قابل تنظیم به درستی انتخاب و تنظیم شود، این خطرات به حداقل می رسند و شبکه برق در شرایط پایدار باقی می ماند.

در کنار ایمنی، بهره وری انرژی نیز یکی دیگر از مزایای استفاده از کلید اتوماتیک قابل تنظیم است. تنظیم دقیق پارامترهای حفاظتی باعث می شود قطع مدار تنها در شرایط واقعی خطا انجام شود و از قطع های بی مورد که موجب توقف فرآیندهای صنعتی یا اختلال در عملکرد تجهیزات می شود، جلوگیری گردد. این ویژگی به خصوص در صنایع حساس مانند خطوط تولید، بیمارستان ها و دیتاسنترها اهمیت دوچندان دارد.

از نظر طراحی فنی، کلید اتوماتیک قابل تنظیم در ابعاد، ظرفیت ها و کلاس های مختلفی تولید می شود تا بتواند پاسخگوی نیازهای متنوع پروژه ها باشد. از مدل های کامپکت برای تابلوهای کوچک گرفته تا نمونه های قدرتمند برای جریان های بالا، همگی با هدف ارائه حفاظت مطمئن و قابل تنظیم طراحی شده اند. همین تنوع باعث شده است که کلید اتوماتیک قابل تنظیم به یکی از پرکاربردترین اجزای تابلو برق مدرن تبدیل شود.

تعریف کامل و فنی کلید اتوماتیک قابل تنظیم

به طور کلی، کلید اتوماتیک قابل تنظیم نوعی مدارشکن یا Circuit Breaker است که امکان تنظیم پارامترهای حفاظتی آن توسط کاربر یا مهندس برق وجود دارد. این قابلیت تنظیم باعث می شود که عملکرد کلید دقیقاً مطابق با نیاز شبکه و مشخصات بار الکتریکی تنظیم شود. در بسیاری از پروژه های صنعتی، شرایط بار و مصرف انرژی در طول زمان تغییر می کند و اگر کلید حفاظتی قابلیت تنظیم نداشته باشد، ممکن است یا خیلی زود مدار را قطع کند یا دیر عمل کرده و باعث آسیب به تجهیزات شود. به همین دلیل، استفاده از کلید اتوماتیک قابل تنظیم به مهندسان این امکان را می دهد که حفاظت سیستم را به صورت کاملاً بهینه مدیریت کنند.

یکی از مهم ترین ویژگی های کلید اتوماتیک قابل تنظیم این است که پارامترهایی مانند جریان نامی، زمان تأخیر در قطع و حساسیت عملکرد آن قابل تنظیم است. این تنظیمات معمولاً از طریق پیچ های تنظیم، کلیدهای مکانیکی یا واحدهای الکترونیکی انجام می شود. به کمک این قابلیت ها، مهندسان می توانند عملکرد حفاظتی سیستم را متناسب با نوع مصرف کننده ها، شرایط محیطی و نوع شبکه تنظیم کنند. برای مثال، در یک خط تولید صنعتی که جریان راه اندازی موتور بسیار بالا است، اگر از یک کلید ساده استفاده شود ممکن است کلید به اشتباه مدار را قطع کند؛ اما با استفاده از کلید اتوماتیک قابل تنظیم می توان زمان قطع یا محدوده جریان را به گونه ای تنظیم کرد که از قطع غیرضروری جلوگیری شود.

از نظر ساختاری، کلید اتوماتیک قابل تنظیم شامل چند بخش اصلی است که هرکدام وظیفه مشخصی در عملکرد کلید دارند. این بخش ها شامل واحد قطع کننده، واحد تشخیص جریان، مکانیزم آزادسازی، سیستم خاموش کننده جرقه و همچنین قسمت تنظیمات حفاظتی هستند. ترکیب این اجزا باعث می شود که کلید بتواند در شرایط خطا به سرعت واکنش نشان داده و از آسیب به تجهیزات جلوگیری کند. یکی از ویژگی های مهم این ساختار، قابلیت اطمینان بالا و عمر طولانی در شرایط کاری سخت است.

در بسیاری از تابلوهای برق مدرن، کلید اتوماتیک قابل تنظیم به عنوان یکی از اجزای اصلی سیستم حفاظتی استفاده می شود. این کلیدها معمولاً در ورودی تابلو برق، فیدرهای اصلی یا مدارهای مهم نصب می شوند تا در صورت بروز مشکل، از گسترش خطا در کل شبکه جلوگیری کنند. در پروژه های بزرگ صنعتی، حتی ممکن است چندین کلید اتوماتیک قابل تنظیم در سطوح مختلف شبکه نصب شوند تا یک سیستم حفاظتی چندلایه ایجاد شود.

برای درک بهتر تفاوت عملکرد کلیدها، می توان برخی ویژگی های کلیدهای حفاظتی را در قالب یک جدول مقایسه کرد:

همان طور که در جدول مشاهده می شود، کلید اتوماتیک قابل تنظیم از نظر قابلیت های حفاظتی و انعطاف پذیری عملکرد، برتری قابل توجهی نسبت به بسیاری از کلیدهای ساده دارد. به همین دلیل در بسیاری از پروژه های جدید، استفاده از این نوع کلید به عنوان یک استاندارد در طراحی تابلو برق در نظر گرفته می شود.

کاربرد کلید اتوماتیک قابل تنظیم

یکی از مهم ترین دلایلی که باعث شده کلید اتوماتیک قابل تنظیم به یکی از تجهیزات اصلی در طراحی سیستم های برق تبدیل شود، گستردگی کاربردهای آن در بخش های مختلف صنعتی، تجاری و حتی برخی کاربردهای ساختمانی است. در واقع این نوع کلید به دلیل قابلیت تنظیم دقیق پارامترهای حفاظتی، می تواند در شرایط و محیط های بسیار متنوعی مورد استفاده قرار گیرد. این ویژگی باعث شده است که مهندسان برق و طراحان تابلوهای برق، در بسیاری از پروژه ها استفاده از کلید اتوماتیک قابل تنظیم را به عنوان یک استاندارد ایمنی در نظر بگیرند.

در شبکه های توزیع برق، هر بخش از سیستم نیازمند سطح مشخصی از حفاظت است. اگر حفاظت بیش از حد حساس باشد، مدار ممکن است به صورت غیرضروری قطع شود و باعث توقف فرآیندهای کاری گردد. در مقابل، اگر حفاظت بسیار ضعیف باشد، خطر آسیب دیدن تجهیزات و حتی آتش سوزی افزایش پیدا می کند. در این میان، کلید اتوماتیک قابل تنظیم با امکان تنظیم دقیق جریان و زمان عملکرد، تعادل مناسبی بین ایمنی و بهره وری ایجاد می کند. همین موضوع سبب شده است که کاربرد این کلید در صنایع مختلف روزبه روز گسترده تر شود.

کاربرد در تابلوهای برق صنعتی

یکی از رایج ترین کاربردهای کلید اتوماتیک قابل تنظیم در تابلوهای برق صنعتی است. در کارخانه ها و خطوط تولید، تجهیزات الکتریکی متعددی مانند موتورها، درایوها، کمپرسورها و دستگاه های سنگین وجود دارند که هر کدام جریان و شرایط کاری متفاوتی دارند. در چنین محیط هایی، استفاده از یک کلید ساده نمی تواند پاسخگوی نیاز حفاظتی سیستم باشد.

کاربرد در سیستم های توزیع برق ساختمان های بزرگ

در ساختمان های بزرگ مانند مراکز تجاری، بیمارستان ها، هتل ها و برج های اداری، شبکه توزیع برق بسیار پیچیده است. در چنین ساختمان هایی چندین تابلو برق اصلی و فرعی وجود دارد که هر کدام بخش مشخصی از مصرف کننده ها را تغذیه می کنند. استفاده از کلید اتوماتیک قابل تنظیم در این شبکه ها کمک می کند تا در صورت بروز خطا، تنها همان بخش از شبکه که دچار مشکل شده است از مدار خارج شود و سایر بخش ها همچنان فعال باقی بمانند.

کاربرد در صنایع سنگین

صنایع سنگین مانند فولاد، پتروشیمی، سیمان و معادن از جمله محیط هایی هستند که مصرف انرژی بسیار بالایی دارند. در این صنایع، تجهیزات الکتریکی با جریان های بسیار بالا کار می کنند و کوچک ترین خطا می تواند خسارت های مالی سنگینی به همراه داشته باشد. در چنین شرایطی استفاده از کلید اتوماتیک قابل تنظیم به دلیل دقت بالا و قابلیت تنظیم گسترده، اهمیت ویژه ای پیدا می کند.

کاربرد در سیستم های موتور و درایو

یکی دیگر از کاربردهای مهم کلید اتوماتیک قابل تنظیم در حفاظت از موتورهای الکتریکی است. موتورهای صنعتی معمولاً بخش بزرگی از مصرف انرژی در یک کارخانه را تشکیل می دهند و محافظت صحیح از آن ها اهمیت زیادی دارد. اضافه بار، قفل شدن روتور یا اتصال کوتاه از جمله مشکلاتی هستند که ممکن است برای موتورهای الکتریکی رخ دهند.

با استفاده از کلید اتوماتیک قابل تنظیم می توان پارامترهای حفاظتی را متناسب با توان موتور تنظیم کرد. این کار باعث می شود موتور در برابر اضافه بار محافظت شود و در عین حال، جریان های گذرای طبیعی هنگام راه اندازی باعث قطع مدار نشوند. بسیاری از سیستم های پمپ، فن های صنعتی و کمپرسورها به طور گسترده از این نوع کلید برای حفاظت موتور استفاده می کنند.

کاربرد در مراکز داده و تجهیزات حساس

در مراکز داده (Data Center) و تجهیزات الکترونیکی حساس، قطع ناگهانی برق می تواند باعث از دست رفتن اطلاعات یا ایجاد اختلال در سرویس های حیاتی شود. به همین دلیل سیستم های حفاظتی در این مراکز باید بسیار دقیق و قابل کنترل باشند. کلید اتوماتیک قابل تنظیم با قابلیت تنظیم دقیق زمان قطع و جریان عملکرد، گزینه ای مناسب برای چنین محیط هایی است.

کاربرد در نیروگاه ها و سیستم های توزیع انرژی

نیروگاه ها و پست های توزیع برق نیز از جمله مکان هایی هستند که استفاده از کلید اتوماتیک قابل تنظیم در آن ها بسیار رایج است. در این سیستم ها، مدیریت جریان های بسیار بالا و حفاظت از تجهیزات گران قیمت مانند ترانسفورماتورها اهمیت زیادی دارد. با تنظیم دقیق پارامترهای حفاظتی کلید، می توان از تجهیزات در برابر اضافه بار، اتصال کوتاه و خطاهای شبکه محافظت کرد.

برای درک بهتر گستره کاربردهای کلید اتوماتیک قابل تنظیم، جدول زیر مهم ترین حوزه های استفاده از این تجهیز را نشان می دهد:

مزایا و معایب کلیدهای اتوماتیک قابل تنظیم

یکی از مهم ترین مزایای آن ها قابلیت تنظیم پارامترهای حفاظتی است؛ یعنی کاربر می تواند مقدار جریان اضافه بار، جریان اتصال کوتاه و حتی در برخی مدل ها زمان تأخیر قطع را متناسب با شرایط مدار تنظیم کند. این ویژگی باعث می شود حفاظت مدار دقیق تر و هماهنگ تر با سایر تجهیزات حفاظتی انجام شود و از قطع های غیرضروری جلوگیری گردد. همچنین این کلیدها معمولاً چندبار قابل استفاده هستند؛ یعنی پس از وقوع خطا و رفع مشکل، می توان کلید را دوباره وصل کرد و نیازی به تعویض قطعه مانند فیوز نیست، که این موضوع هزینه های نگهداری را کاهش می دهد.

در کنار این مزایا، کلیدهای قابل تنظیم معایبی نیز دارند. یکی از مهم ترین معایب آن ها قیمت بالاتر نسبت به کلیدهای ساده یا فیوزها است، زیرا ساختار داخلی آن ها پیچیده تر بوده و دارای مکانیزم های تنظیم و واحدهای حفاظتی پیشرفته هستند. همچنین تنظیم نادرست پارامترها می تواند باعث ایجاد مشکل در سیستم حفاظتی شود؛ برای مثال اگر جریان قطع بیش از حد بالا تنظیم شود، ممکن است تجهیزات در برابر اضافه بار به خوبی محافظت نشوند، و اگر خیلی پایین تنظیم شود، کلید به طور مکرر و غیرضروری مدار را قطع می کند. علاوه بر این، این کلیدها معمولاً نیاز به دانش فنی برای تنظیم، نصب و نگهداری دارند و در برخی موارد باید توسط افراد متخصص یا تکنسین های برق تنظیم شوند. همچنین به دلیل داشتن اجزای مکانیکی و الکترونیکی بیشتر، در صورت عدم نگهداری مناسب ممکن است دچار استهلاک یا کاهش دقت عملکرد شوند.

کلیدهای اتوماتیک قابل تنظیم را می توان به شکل زیر در جدول خلاصه کرد:
