دمای مجاز تجهیزات داخل تابلو برق چقدر است؟ این سوال یکی از مهم ترین موضوعات در طراحی، نصب و نگهداری تابلوهای برق صنعتی است؛ زیرا افزایش بیش از حد دما می تواند باعث کاهش عمر عایق ها، اختلال در عملکرد کلیدهای حفاظتی، آسیب دیدن تجهیزات الکترونیکی، خرابی اتصالات و توقف ناخواسته خط تولید شود. از طرف دیگر، پایین بودن دما به تنهایی تضمین کننده عملکرد صحیح تابلو نیست و باید رطوبت، تهویه، شرایط محیطی و مشخصات فنی تجهیزات نیز بررسی شوند.
دمای مجاز تابلو برق و تجهیزات داخل آن یک عدد ثابت برای همه شرایط نیست. محدوده دمای کاری کلید اتوماتیک، فیوز مینیاتوری، کنتاکتور، رله بیمتال، اینورتر صنعتی و خازن ممکن است با یکدیگر متفاوت باشد. علاوه بر این، دمای محیط اطراف تابلو با دمای هوای داخل آن و دمای سطح قطعاتی مانند ترمینال ها، شینه ها و کنتاکت ها یکسان نیست. بنابراین، برای تعیین محدوده مجاز باید به اطلاعات فنی سازنده، شرایط بارگذاری و الزامات طراحی مجموعه توجه کرد.
در این مقاله، با رویکردی کاربردی و تخصصی بررسی می کنیم که دمای مناسب تابلو برق چقدر است، چه عواملی باعث افزایش حرارت می شوند، هر گروه از تجهیزات به چه نکاتی نیاز دارد و چگونه می توان با انتخاب صحیح تجهیزات، طراحی تهویه و نگهداری اصولی، احتمال خرابی ناشی از گرما را کاهش داد.
دمای مجاز تجهیزات داخل تابلو برق چقدر است؟
برای پاسخ دقیق باید میان سه مفهوم تفاوت قائل شویم: دمای محیط اطراف تابلو، دمای هوای داخل تابلو و دمای نقاط مختلف تجهیزات. این سه مقدار می توانند اختلاف قابل توجهی داشته باشند.
در بسیاری از طراحی های تابلو برق فشار ضعیف مطابق شرایط متداول استاندارد IEC 61439، دمای هوای محیط اطراف مجموعه برای کاربردهای داخلی معمولا حداکثر ۴۰ درجه سانتی گراد در نظر گرفته می شود و میانگین ۲۴ ساعته آن نباید از ۳۵ درجه سانتی گراد بیشتر باشد. این مقادیر شرایط مرجع متداول هستند، نه یک حد مطلق برای تمام تابلوها یا تمام قطعات. شرایط ویژه پروژه و مشخصات سازنده می توانند الزامات متفاوتی ایجاد کنند.
دمای داخل تابلو ممکن است به دلیل تلفات حرارتی تجهیزات، جریان عبوری از هادی ها، تراکم قطعات و تهویه ناکافی از دمای محیط بیشتر شود. به همین دلیل، حتی اگر دمای سالن کارخانه مناسب باشد، امکان دارد دمای داخلی یک تابلو پرتراکم از محدوده قابل قبول بعضی تجهیزات فراتر برود. برای تعیین دمای مجاز باید موارد زیر بررسی شوند:
- محدوده دمای محیط مجاز برای تابلو و تجهیزات نصب شده
- دمای مجاز ترمینال ها، اتصالات و هادی ها
- میزان افزایش دمای قطعات نسبت به محیط
- جریان واقعی عبوری و میزان بار هم زمان مدارها
- شرایط نصب، فاصله تجهیزات و امکان گردش هوا
- محدودیت های اعلام شده در دیتاشیت هر محصول
- نیاز به کاهش جریان نامی یا اعمال ضریب اصلاح در دماهای بالا
نکته مهم: دمای مجاز یک قطعه را نباید فقط بر اساس دمای سطح بدنه تعیین کرد. برای مثال، دمای ترمینال یک کلید ممکن است با دمای دسته آن یا هوای داخل تابلو تفاوت زیادی داشته باشد. همچنین، بالا بودن دمای یک نقطه نسبت به نقاط مجاور می تواند نشانه اتصال نامناسب، مقاومت تماسی بالا یا بارگذاری نامتعادل باشد.
تفاوت دمای محیط، دمای داخل تابلو و دمای سطح تجهیزات
برای کنترل حرارت، ابتدا باید بدانیم هر اندازه گیری چه چیزی را نشان می دهد.
دمای محیط اطراف تابلو
این دما مربوط به هوایی است که تابلو در آن نصب شده است. تابلو قرار گرفته در سالن خنک کارخانه با تابلویی که کنار کوره، کمپرسور گرم یا زیر تابش مستقیم آفتاب نصب شده، شرایط حرارتی یکسانی ندارد. اگر دمای محیط بالا باشد، تجهیزات فرصت کمتری برای دفع گرمای تولیدشده خواهند داشت. در این وضعیت ممکن است لازم باشد جریان قابل استفاده بعضی تجهیزات کاهش یابد یا از راهکار خنک کاری مناسب استفاده شود.
دمای هوای داخل تابلو
دمای هوای داخل محفظه معمولا تحت تاثیر تلفات حرارتی قطعات، اندازه تابلو، نحوه چیدمان تجهیزات، وجود منافذ تهویه و عملکرد فن ها قرار دارد. در تابلوهایی که اینورتر، منابع تغذیه، ترانسفورماتور یا تجهیزات پرمصرف نصب شده اند، ممکن است نقاط گرم موضعی ایجاد شوند. به همین دلیل، اندازه گیری دما فقط در یک نقطه، به ویژه نزدیک درب تابلو، همیشه تصویر کاملی از شرایط حرارتی ارائه نمی کند.
دمای ترمینال ها و اتصالات
ترمینال ها، محل اتصال کابل ها، شینه ها و نقاط تماس الکتریکی از بخش هایی هستند که باید با دقت بررسی شوند. عبور جریان از اتصال دارای مقاومت الکتریکی باعث تولید گرما می شود. اگر اتصال شل، آلوده، اکسیدشده یا نامناسب باشد، گرمای موضعی ممکن است حتی در جریان های پایین تر نیز افزایش پیدا کند. در نتیجه، دمای بالای یک اتصال لزوما به معنای گرم بودن بیش از حد کل تابلو نیست؛ ممکن است مشکل به همان نقطه محدود باشد و به بررسی تخصصی نیاز داشته باشد.
دمای مجاز کلید اتوماتیک داخل تابلو برق
کلید اتوماتیک یکی از تجهیزات مهم حفاظتی در تابلوهای برق صنعتی است. این کلید بسته به نوع و واحد حفاظتی خود، می تواند برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه به کار رود. عملکرد حرارتی آن به دمای محیط، جریان عبوری، شرایط نصب، مشخصات ترمینال ها و طراحی داخلی تجهیز وابسته است.
در بسیاری از کلیدهای اتوماتیک، مشخصات و کالیبراسیون حفاظتی بر اساس شرایط مرجع دمایی سازنده تعریف می شوند. اگر دمای محیط یا دمای داخل تابلو از شرایط مرجع بیشتر شود، ممکن است لازم باشد جریان قابل استفاده یا تنظیمات حفاظت بازبینی شود. مقدار دقیق این تغییر به مدل و سری کلید وابسته است و نباید برای همه محصولات یک ضریب یکسان در نظر گرفت.
چرا کلید اتوماتیک بیش از حد گرم می شود؟
مهم ترین دلایل عبارت اند از:
- عبور جریان بالا برای مدت طولانی
- انتخاب کلید نامتناسب با شرایط بار و محیط
- اتصال نامناسب کابل به ترمینال
- آلودگی یا فرسودگی نقاط تماس
- تراکم زیاد تجهیزات در تابلو
- افزایش دمای محیط و تهویه ناکافی
- نصب چند کلید پرمصرف در کنار یکدیگر بدون بررسی شرایط حرارتی
برای بررسی انواع این تجهیزات و مشخصات آنها می توانید به دسته بندی کلید اتوماتیک کمپکت مراجعه کنید.
آیا گرم شدن کلید اتوماتیک همیشه نشانه خرابی است؟
خیر. کلید اتوماتیک در زمان عبور جریان مقداری گرما تولید می کند و گرم شدن آن در محدوده طراحی می تواند طبیعی باشد. با این حال، افزایش غیرعادی دما، بوی سوختگی، تغییر رنگ بدنه، ذوب شدن عایق کابل یا اختلاف دمای زیاد میان ترمینال های مشابه باید جدی گرفته شود.
برای تشخیص، باید جریان بار، دمای محیط، وضعیت اتصال ها و مشخصات فنی همان مدل بررسی شوند. در صورت مشاهده آثار سوختگی یا گرمای غیرعادی، مدار باید توسط فرد متخصص و طبق روش ایمن بررسی شود.
دمای مجاز فیوز مینیاتوری چقدر است؟
فیوز مینیاتوری یا MCB در مدارهای فرعی برای حفاظت در برابر اضافه جریان استفاده می شود. رفتار حرارتی و عملکرد حفاظتی این تجهیز به طراحی داخلی، جریان عبوری، دمای محیط، نحوه نصب و فاصله تجهیزات مجاور وابسته است. برای فیوز مینیاتوری نمی توان یک دمای حداکثری واحد برای تمام مدل ها اعلام کرد. بعضی محصولات در شرایط مرجع مشخص آزمایش می شوند و عملکرد آنها در دماهای بالاتر یا پایین تر ممکن است به ضریب اصلاح نیاز داشته باشد. بنابراین، اطلاعات فنی سازنده باید مبنای انتخاب قرار گیرد.
عوامل افزایش دمای فیوز مینیاتوری
۱. جریان مداوم نزدیک به جریان نامی در محیط گرم
۲. اتصال نامناسب سیم یا شینه به ترمینال
۳. نصب تعداد زیادی فیوز در فضای محدود
۴. نبود گردش هوای مناسب در تابلو
۵. فرسودگی یا آسیب دیدن اتصالات
۶. استفاده از تجهیز نامتناسب با جریان بار و شرایط مدار
اگر یک فیوز مینیاتوری در شرایط مشابه نسبت به فیوزهای مجاور به شکل محسوسی گرم تر است، باید علت اختلاف بررسی شود. تعویض فیوز با مدل دارای جریان نامی بالاتر، بدون بررسی کابل و شرایط مدار، راهکار ایمنی محسوب نمی شود.
دمای مجاز کنتاکتور برق چقدر است؟
کنتاکتور برق برای کنترل و قطع و وصل مدارهای قدرت، به ویژه مدار موتورهای صنعتی، استفاده می شود. این تجهیز دارای کنتاکت های قدرت، بوبین و بخش های عایقی است که هر کدام محدودیت های حرارتی خاص خود را دارند. دمای کاری مجاز کنتاکتور به مدل، نوع کاربرد، جریان بار، رده بهره برداری، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی وابسته است. بنابراین، نمی توان یک عدد ثابت را برای تمام کنتاکتورها به عنوان دمای مجاز اعلام کرد.
چرا کنتاکتور گرم می شود؟
جریان بار بالا: عبور جریان از کنتاکت ها و مسیرهای داخلی باعث تولید گرما می شود. اگر جریان بار با مشخصات کنتاکتور سازگار نباشد، دما می تواند افزایش پیدا کند.
اتصال نامناسب: شل بودن پیچ ترمینال یا کیفیت نامناسب اتصال کابل می تواند مقاومت تماس را افزایش دهد.
قطع و وصل مکرر: تعداد بالای عملیات در واحد زمان ممکن است تلفات و فرسایش کنتاکت ها را افزایش دهد.
مشکل بوبین: ولتاژ نامناسب یا شرایط غیرعادی مدار فرمان می تواند باعث اختلال در عملکرد بوبین و افزایش دما شود.
تهویه ضعیف: گرمای تجهیزات مجاور ممکن است دمای محیط اطراف کنتاکتور را بالا ببرد.
چگونه دمای کنتاکتور را کنترل کنیم؟
- جریان واقعی بار را با مشخصات کنتاکتور مقایسه کنید.
- اتصالات را در شرایط ایمن بررسی کنید.
- ولتاژ بوبین را با مقدار درج شده روی محصول تطبیق دهید.
- شرایط قطع و وصل و رده بهره برداری را بررسی کنید.
- فاصله نصب و گردش هوای اطراف تجهیز را در نظر بگیرید.
- در صورت وجود تغییر رنگ، صدای غیرعادی یا بوی سوختگی، بررسی تخصصی انجام دهید.
دمای مجاز رله بیمتال و کلید حرارتی
رله بیمتال برای حفاظت موتور در برابر اضافه بار استفاده می شود و عملکرد آن می تواند تحت تاثیر شرایط حرارتی محیط قرار گیرد. از آنجا که بخش تشخیص اضافه بار در بسیاری از این تجهیزات ماهیت حرارتی دارد، دمای محیط و نحوه نصب در انتخاب و تنظیم صحیح اهمیت دارند. اگر دمای داخل تابلو بیشتر از شرایط مرجع تجهیز باشد، ممکن است رفتار حفاظتی آن با شرایط طراحی تفاوت پیدا کند. به همین دلیل، باید دستورالعمل سازنده، محدوده تنظیم، جریان نامی موتور و شرایط واقعی نصب بررسی شوند.
کلید حرارتی محافظ موتور نیز بسته به ساختار و مدل، دارای مشخصات کاری و محدودیت های دمایی مخصوص خود است. نباید فرض کرد که تمام کلیدهای حرارتی در دمای محیط یکسان عملکرد کاملا مشابهی دارند.
تفاوت افزایش دمای طبیعی با عملکرد غیرعادی
گرم شدن محدود تجهیزات در زمان عبور جریان می تواند طبیعی باشد؛ اما گرم شدن بیش از حد، قطع مکرر موتور بدون علت مشخص، تغییر رنگ بدنه یا آسیب دیدن عایق ها به بررسی نیاز دارد.
اگر رله بیمتال به طور مکرر عمل می کند، صرفا افزایش محدوده تنظیم آن راهکار مناسبی نیست. ابتدا باید جریان واقعی موتور، بار مکانیکی، دمای محیط، تهویه و صحت انتخاب تجهیزات بررسی شود.
دمای کاری اینورتر صنعتی داخل تابلو برق
اینورتر صنعتی یا درایو کنترل دور موتور، به دلیل وجود قطعات الکترونیکی قدرت، مدارهای کنترلی و سیستم خنک کاری، به شرایط حرارتی مناسب نیاز دارد. افزایش دمای محیط می تواند توان دفع حرارت را کاهش دهد و در برخی مدل ها باعث کاهش جریان قابل استفاده یا فعال شدن هشدار و حفاظت حرارتی شود.
دمای کاری مجاز اینورتر به سازنده، مدل، نوع نصب، فرکانس خروجی، جریان بار، ارتفاع محل نصب، وضعیت فن ها و فاصله های لازم برای گردش هوا وابسته است. بسیاری از درایوها برای محدوده محیطی مشخصی طراحی شده اند، اما این محدوده در تمام محصولات یکسان نیست.
دلایل افزایش دمای اینورتر
تهویه نامناسب تابلو: اگر هوای گرم در اطراف درایو محبوس شود، دمای ورودی هوای خنک کننده بالا می رود.
گرفتگی مسیر هوا: گرد و غبار روی فیلترها، فن ها یا مجاری تهویه می تواند جریان هوا را محدود کند.
بارگذاری بیش از حد: کار در شرایط جریان بالا یا بار سنگین می تواند تلفات حرارتی درایو را افزایش دهد.
فاصله نصب ناکافی: رعایت نکردن فاصله های اعلام شده در دستورالعمل سازنده می تواند گردش هوا را مختل کند.
نصب در نزدیکی منابع گرما: قرار گرفتن درایو کنار ترانسفورماتور، مقاومت ترمز یا سایر منابع حرارتی می تواند دمای محیط آن را افزایش دهد.
چگونه از داغ شدن اینورتر جلوگیری کنیم؟
- فاصله های نصب توصیه شده سازنده را رعایت کنید.
- مسیرهای ورود و خروج هوا را تمیز نگه دارید.
- عملکرد فن ها و فیلترها را به طور دوره ای بررسی کنید.
- دمای هوای ورودی درایو را در شرایط بار واقعی اندازه گیری کنید.
- در صورت نیاز، تهویه یا خنک کاری تابلو را مهندسی کنید.
- هرگونه کاهش جریان مجاز در دمای بالا را از دیتاشیت همان مدل بررسی کنید.
برای انتخاب و بررسی مدل های موجود، دسته بندی اینورتر صنعتی را ببینید. همچنین مقاله راهنمای خرید اینورتر صنعتی برای الکتروموتور درباره معیارهای انتخاب درایو و تناسب آن با موتور اطلاعات بیشتری ارائه می دهد.
دمای مجاز خازن اصلاح ضریب توان چقدر است؟
خازن های اصلاح ضریب توان در تابلوهای بانک خازنی برای کاهش توان راکتیو و بهبود ضریب توان استفاده می شوند. این تجهیزات در حین کار تلفات حرارتی دارند و دمای محیط، ولتاژ شبکه، هارمونیک ها، تهویه و شرایط بهره برداری می توانند بر دمای آنها تاثیر بگذارند. دمای مجاز خازن به نوع محصول، کلاس دمایی، مشخصات سازنده، شرایط نصب و طراحی بانک خازنی وابسته است. بنابراین، تعیین یک دمای واحد برای تمام خازن ها دقیق نیست.
چه عواملی باعث داغ شدن خازن می شوند؟
- دمای بالای هوای داخل تابلو
- تهویه ناکافی محفظه بانک خازنی
- وجود هارمونیک های قابل توجه در شبکه
- انتخاب نامناسب ظرفیت یا ولتاژ نامی خازن
- خرابی تجهیزات مرتبط یا اتصالات نامناسب
- نصب خازن نزدیک منابع گرمایی
دمای بالا می تواند عمر مفید خازن را کاهش دهد و احتمال خرابی آن را افزایش دهد. اگر خازن تغییر شکل داده، نشتی دارد، متورم شده یا بوی غیرعادی تولید می کند، باید طبق دستورالعمل ایمنی از مدار خارج و توسط متخصص بررسی شود.
جدول مقایسه عوامل حرارتی تجهیزات تابلو برق
| تجهیز | عوامل مهم در افزایش دما | مواردی که باید بررسی شوند |
|---|---|---|
| کلید اتوماتیک | جریان بالا، اتصالات، دمای محیط | جریان بار، ترمینال ها، دیتاشیت و شرایط نصب |
| فیوز مینیاتوری | بارگذاری، اتصالات و تراکم تجهیزات | جریان واقعی، دمای محیط و وضعیت اتصالات |
| کنتاکتور | جریان بار، قطع و وصل مکرر، بوبین | رده بهره برداری، جریان، ولتاژ بوبین |
| رله بیمتال | بار موتور و شرایط حرارتی | جریان موتور، تنظیمات و دمای محیط |
| کلید حرارتی | اضافه بار، شرایط نصب و بار موتور | محدوده تنظیم و مشخصات سازنده |
| اینورتر صنعتی | بار بالا، فن معیوب و تهویه ضعیف | دمای ورودی هوا، جریان بار و مسیر خنک کاری |
| خازن اصلاح ضریب توان | دمای محیط، هارمونیک و تهویه | کلاس دمایی، ولتاژ و شرایط بانک خازنی |
| کابل و شینه | جریان، سطح مقطع و اتصالات | ظرفیت جریان، افت ولتاژ و افزایش دمای اتصال |
این جدول برای شناسایی عوامل مهم است و به معنی تعیین یک دمای عددی یکسان برای همه مدل ها نیست. محدوده مجاز هر تجهیز باید از مستندات همان محصول استخراج شود.
استاندارد IEC 61439 چه نقشی در دمای تابلو برق دارد؟
استاندارد IEC 61439 به الزامات مجموعه های کلیدزنی و کنترل فشار ضعیف می پردازد. یکی از موضوعات مهم در طراحی و ارزیابی چنین مجموعه هایی، بررسی افزایش دما در شرایط کاری تعریف شده است. افزایش دما به معنی اختلاف دمای یک نقطه با دمای محیط مرجع است. برای مثال، اگر دمای هوای محیط ۳۰ درجه سانتی گراد و دمای یک نقطه ۵۰ درجه باشد، افزایش دمای آن نقطه ۲۰ کلوین است. این مثال صرفا مفهوم اختلاف دما را توضیح می دهد و به معنی مجاز بودن دمای ۵۰ درجه برای هر قطعه نیست.
در ارزیابی حرارتی تابلو باید شرایط بارگذاری، تلفات قطعات، طراحی محفظه، تهویه، فاصله تجهیزات و دمای مجاز اجزای نصب شده در نظر گرفته شوند. روش بررسی می تواند بر اساس آزمایش، مقایسه با طراحی آزموده شده یا محاسبه مهندسی مناسب انتخاب شود. برای روش محاسبه افزایش دمای داخل محفظه نیز گزارش فنی IEC TR 60890 مرجع مرتبطی است.
چرا نمی توان یک عدد را برای همه تابلوها تعیین کرد؟
دو تابلو با ابعاد یکسان ممکن است شرایط حرارتی متفاوتی داشته باشند. اگر یکی دارای چند اینورتر پرقدرت و دیگری دارای مدارهای کنترلی کم مصرف باشد، مقدار گرمای تولیدشده یکسان نخواهد بود. همچنین، جنس بدنه، محل نصب، تابش خورشید، فاصله از دیوار، دمای محیط و میزان بار هم زمان مدارها بر نتیجه اثر می گذارند.
بنابراین، ارزیابی حرارتی باید با توجه به طراحی واقعی تابلو انجام شود و صرفا به ابعاد محفظه یا توان نامی تجهیزات محدود نباشد.

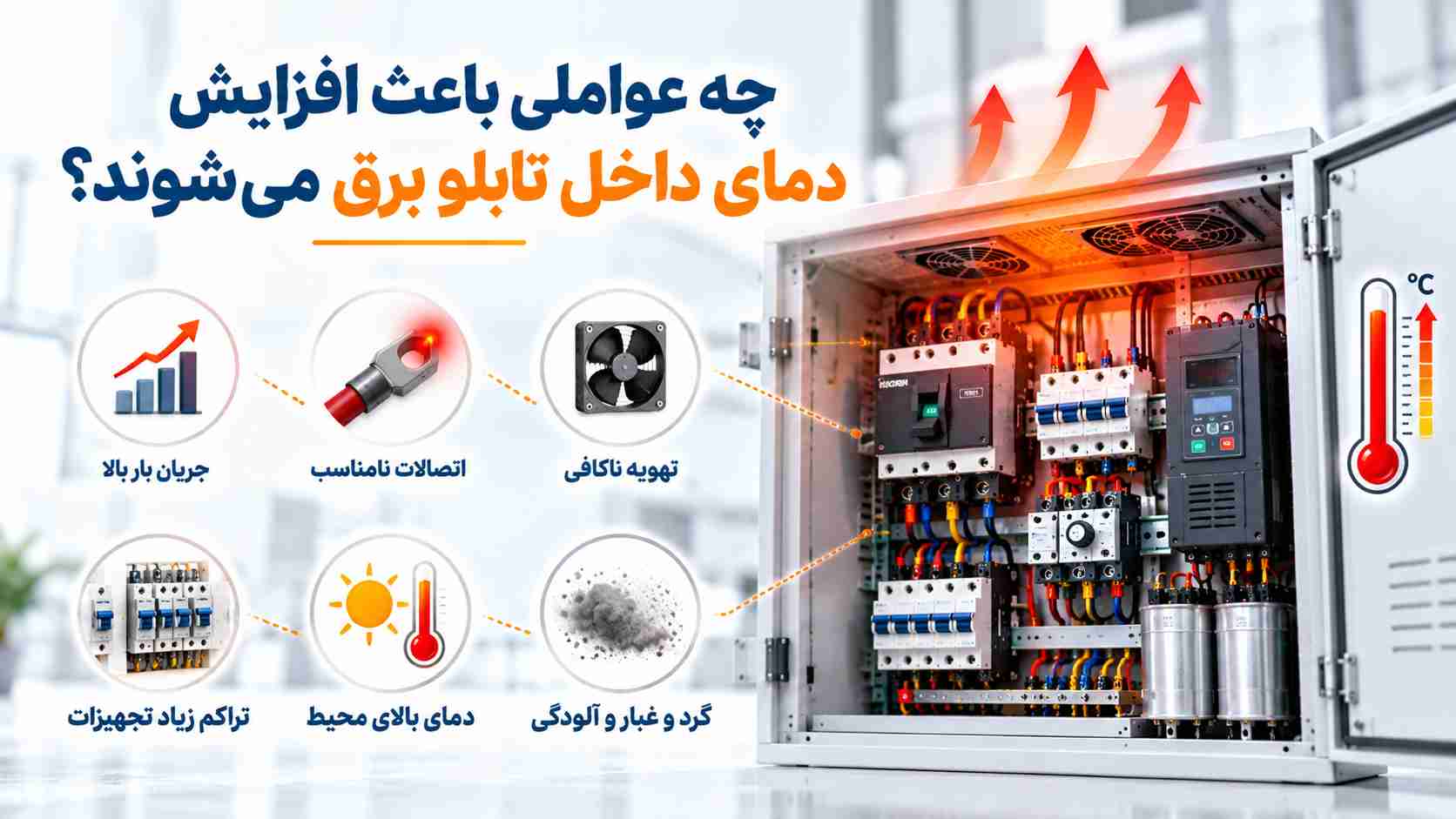

چه عواملی باعث افزایش دمای داخل تابلو برق می شوند؟
۱. جریان بالاتر از مقدار طراحی
با افزایش جریان، تلفات حرارتی در هادی ها و بسیاری از مسیرهای مقاومتی افزایش پیدا می کند. در شرایطی که مقاومت ثابت فرض شود، تلفات اهمی با مربع جریان متناسب است؛ بنابراین افزایش جریان می تواند به رشد قابل توجه گرما منجر شود.
به همین دلیل، انتخاب کابل، شینه و تجهیزات حفاظتی باید با جریان واقعی، شرایط نصب و محدودیت های حرارتی هماهنگ باشد.
۲. اتصالات شل یا معیوب
اتصال شل، خوردگی یا آلودگی سطح تماس می تواند مقاومت اتصال را افزایش دهد. این وضعیت باعث تولید گرمای موضعی می شود و در صورت ادامه یافتن ممکن است به آسیب عایق، تغییر رنگ ترمینال یا خرابی تجهیز منجر شود.
بررسی اتصالات باید در شرایط کاملا ایمن، با رعایت دستورالعمل سازنده و استفاده از ابزار مناسب انجام شود. سفت کردن پیچ ها بدون توجه به گشتاور اعلام شده سازنده نیز ممکن است به ترمینال آسیب برساند.
۳. تهویه نامناسب
تابلو باید بتواند گرمای تولیدشده توسط تجهیزات را به محیط منتقل کند. اگر منافذ هوا مسدود باشند یا فن ها عملکرد مناسبی نداشته باشند، دمای داخل محفظه افزایش می یابد.
در تابلوهای دارای تجهیزات الکترونیکی قدرت، انتخاب روش خنک کاری باید با توجه به تلفات حرارتی و شرایط محیطی انجام شود.
۴. تراکم زیاد تجهیزات
قرار دادن تعداد زیادی تجهیز در فضای محدود ممکن است گردش هوا را کاهش دهد و نقاط گرم موضعی ایجاد کند. رعایت فاصله های نصب و چیدمان توصیه شده سازندگان برای جلوگیری از این وضعیت اهمیت دارد.
۵. دمای بالای محیط نصب
تابلویی که در فضای باز، نزدیک کوره، زیر نور مستقیم خورشید یا در سالن کم تهویه نصب شده است، ممکن است دمای محیط بالاتری داشته باشد. در چنین شرایطی، حتی تجهیزات سالم نیز ممکن است به کاهش جریان مجاز یا خنک کاری بیشتر نیاز داشته باشند.
۶. انتخاب نامناسب تجهیزات
انتخاب تجهیزات بدون بررسی شرایط محیطی، جریان واقعی و محدودیت های دمایی می تواند باعث افزایش احتمال قطع ناخواسته یا کاهش عمر مفید شود. صرفا انتخاب کلید با جریان نامی بالاتر یا اینورتر با توان بیشتر، مشکل حرارتی را به طور خودکار حل نمی کند.
۷. گرد و غبار و آلودگی
تجمع گرد و غبار روی فن ها، فیلترها و مسیرهای تهویه می تواند جریان هوا را محدود کند. آلودگی همچنین ممکن است در شرایط خاص بر عملکرد عایقی تجهیزات تاثیر بگذارد؛ بنابراین برنامه نظافت باید متناسب با محیط و دستورالعمل سازنده باشد.
چگونه دمای داخل تابلو برق را اندازه گیری کنیم؟
برای ارزیابی دمای تابلو، اندازه گیری باید در شرایطی انجام شود که نماینده وضعیت واقعی بهره برداری باشد. اندازه گیری تابلو در حالت بی باری یا بلافاصله پس از روشن شدن ممکن است اطلاعات کافی درباره شرایط پایدار حرارتی ارائه نکند.
اندازه گیری دمای هوای داخل تابلو
از حسگر دمای مناسب برای اندازه گیری هوای داخل محفظه استفاده می شود. بهتر است نقاط مختلف تابلو، به ویژه بخش های بالایی و نواحی نزدیک به منابع گرما، بررسی شوند. محل نصب حسگر باید به گونه ای باشد که دمای واقعی هوا را اندازه بگیرد و تحت تاثیر مستقیم تابش یک قطعه داغ قرار نگیرد.
بررسی نقاط گرم با دوربین حرارتی
دوربین حرارتی می تواند برای شناسایی اختلاف دما در ترمینال ها، شینه ها، کلیدها و اتصالات مفید باشد. با این حال، نتیجه تصویربرداری به شرایط بار، جنس سطح، ضریب گسیلندگی، بازتاب حرارتی و روش اندازه گیری وابسته است. تصویر حرارتی به تنهایی تشخیص قطعی خرابی نیست؛ بلکه ابزاری برای شناسایی نقاط نیازمند بررسی بیشتر محسوب می شود. نتایج باید با جریان بار، سابقه اندازه گیری و شرایط مشابه مقایسه شوند.
مقایسه دمای نقاط مشابه
اگر چند اتصال مشابه جریان تقریبا یکسانی دارند، اختلاف دمای غیرعادی میان آنها می تواند نشانه ای برای بررسی باشد. البته تفاوت ساختار، محل نصب، میزان بار و شرایط انتقال حرارت نیز باید در نظر گرفته شود.
ثبت دما در طول زمان
ثبت دما در دوره های مختلف، به ویژه در بارهای بالا و ساعات گرم روز، به تشخیص روند افزایشی کمک می کند. یک اندازه گیری لحظه ای ممکن است افزایش دمایی را که فقط در شرایط خاص رخ می دهد نشان ندهد. هشدار ایمنی: باز کردن تابلو برق و اندازه گیری روی تجهیزات برق دار می تواند خطر برق گرفتگی و قوس الکتریکی داشته باشد. این کار باید توسط فرد آموزش دیده، با تجهیزات حفاظتی مناسب و طبق روش ایمن محل کار انجام شود.
روش های کاهش دمای تابلو برق صنعتی
انتخاب اندازه مناسب تابلو
ابعاد تابلو باید با تعداد تجهیزات، تلفات حرارتی، روش تهویه و فضای لازم برای سیم کشی سازگار باشد. انتخاب محفظه کوچک صرفا برای کاهش هزینه اولیه می تواند شرایط حرارتی را دشوارتر کند.
استفاده از فن و فیلتر مناسب
فن و فیلتر می توانند به گردش هوا کمک کنند؛ اما انتخاب آنها باید با دمای محیط، میزان گرد و غبار، درجه حفاظت مورد نیاز و حجم گرمای تولیدی هماهنگ باشد. استفاده از فن بدون بررسی مسیر ورود و خروج هوا ممکن است اثر محدودی داشته باشد.
استفاده از تهویه یا خنک کننده صنعتی
در تابلوهای پرتلفات یا محیط های بسیار گرم، ممکن است فن به تنهایی کافی نباشد. در این شرایط، خنک کننده تابلو یا سیستم تهویه کنترل شده می تواند مناسب باشد. انتخاب ظرفیت خنک کاری باید بر اساس محاسبه تلفات حرارتی و شرایط محیط انجام شود.
رعایت فاصله تجهیزات
فاصله نصب توصیه شده درایوها، منابع تغذیه و سایر تجهیزات باید رعایت شود. چیدمان مناسب کمک می کند هوای گرم در اطراف قطعات حساس محبوس نشود.
کنترل بارگذاری و توزیع جریان
تقسیم مناسب بارها، جلوگیری از اضافه بار و بررسی نامتعادلی جریان می تواند به کاهش تنش حرارتی کمک کند. در مدارهای سه فاز، اندازه گیری جریان هر فاز در شرایط واقعی بهره برداری اهمیت دارد.
نگهداری دوره ای
بازرسی فن ها، فیلترها، اتصالات، کابل ها و تجهیزات حفاظتی می تواند مشکلاتی را که به مرور ایجاد می شوند شناسایی کند. دوره نگهداری باید با توجه به محیط، شدت کار و توصیه سازندگان تعیین شود.
بررسی هارمونیک ها
در سیستم هایی که درایوها و بارهای غیرخطی زیادی دارند، هارمونیک ها ممکن است بر تلفات تجهیزات، کابل ها و خازن ها اثر بگذارند. در صورت مشاهده گرمای غیرعادی در بانک خازنی یا هادی ها، بررسی کیفیت توان می تواند ضروری باشد.
آیا با افزایش دما باید جریان نامی تجهیزات را کاهش داد؟
در بسیاری از تجهیزات، جریان قابل استفاده به شرایط حرارتی وابسته است؛ اما میزان کاهش جریان یا Derating برای همه محصولات یکسان نیست. برخی کلیدها، اینورترها و تجهیزات الکترونیکی در محدوده مشخصی از دمای محیط عملکرد نامی دارند. خارج از این محدوده ممکن است لازم باشد جریان بار، تنظیمات یا شرایط نصب تغییر کند. مقدار دقیق باید از جدول ها و دستورالعمل سازنده همان مدل استخراج شود.
برای مثال، اگر یک کلید در محیط گرم تر از شرایط مرجع کار می کند، نباید بدون بررسی مستندات فرض کرد که جریان نامی درج شده روی بدنه در تمام شرایط قابل استفاده است. همین موضوع درباره اینورتر و خازن نیز اهمیت دارد. در عین حال، کاهش جریان مجاز به معنی انتخاب خودکار یک تجهیز با آمپر بالاتر نیست. هر تغییر باید با ظرفیت کابل، حفاظت مدار، جریان اتصال کوتاه و هماهنگی حفاظتی سازگار باشد.
چک لیست کنترل دمای تابلو برق
پیش از تایید عملکرد حرارتی تابلو، موارد زیر را بررسی کنید:
- دمای محیط اطراف تابلو اندازه گیری شده است.
- دمای هوای داخل تابلو در چند نقطه بررسی شده است.
- شرایط اندازه گیری با بار واقعی و پایدار سازگار بوده است.
- جریان واقعی مدارها با مشخصات تجهیزات و کابل ها تطبیق داده شده است.
- اتصالات و ترمینال ها از نظر آثار گرمای غیرعادی بررسی شده اند.
- فاصله نصب و مسیر گردش هوا مطابق دستورالعمل سازندگان است.
- فن ها، فیلترها و مسیرهای تهویه سالم و تمیز هستند.
- محدودیت دمایی و ضرایب اصلاح جریان از دیتاشیت ها استخراج شده اند.
- شرایط محیطی مانند گرد و غبار، رطوبت و تابش خورشید بررسی شده است.
- نقاط گرم و روند تغییرات دما ثبت شده اند.
- در صورت وجود علائم خرابی، بررسی تخصصی و اقدام اصلاحی انجام شده است.
نقش انتخاب تجهیزات مناسب در کنترل دمای تابلو
کنترل دمای تابلو برق از مرحله طراحی و خرید تجهیزات آغاز می شود. تجهیزی که از نظر جریان نامی، شرایط محیطی یا روش نصب با پروژه سازگار نیست، ممکن است حتی در تابلو دارای تهویه مناسب نیز عملکرد مطلوبی نداشته باشد. برای انتخاب درست، لازم است مشخصات بار، جریان واقعی، ولتاژ، دمای محیط، نحوه نصب و محدودیت های سازنده بررسی شوند. در تابلوهای دارای اینورتر یا بانک خازنی، ارزیابی تلفات حرارتی تجهیزات اهمیت بیشتری پیدا می کند.
شرکت نوآوران ماشین در زمینه واردات، تامین و فروش انواع تجهیزات برق صنعتی فعالیت می کند و عرضه کننده محصولات با برند XKOREN است. برای بررسی گروه های مختلف تجهیزات و دریافت اطلاعات درباره محصولات قابل تامین می توانید از صفحه اصلی نوآوران ماشین و فروشگاه سایت بازدید کنید.
جمع بندی
دمای مجاز تجهیزات داخل تابلو برق به نوع قطعه، شرایط محیطی، میزان بار، نحوه نصب و مشخصات سازنده وابسته است. به همین دلیل، نمی توان یک دمای ثابت را برای کلید اتوماتیک، فیوز مینیاتوری، کنتاکتور، رله بیمتال، اینورتر و خازن در نظر گرفت.
برای کنترل حرارت، ابتدا باید دمای محیط و هوای داخل تابلو اندازه گیری شود و سپس دمای نقاط حساس مانند ترمینال ها، اتصالات و مسیرهای جریان بررسی شوند. در ادامه، شرایط بارگذاری، تهویه، فاصله تجهیزات و محدودیت های دمایی اعلام شده در دیتاشیت باید با وضعیت واقعی تابلو تطبیق داده شوند.
انتخاب تجهیزات متناسب، طراحی صحیح محفظه، تهویه مناسب و نگهداری دوره ای می توانند احتمال خرابی ناشی از گرما را کاهش دهند. اگر دمای غیرعادی، بوی سوختگی، تغییر رنگ اتصالات یا قطع مکرر تجهیزات مشاهده می شود، به جای افزایش جریان نامی کلید یا تغییر خودسرانه تنظیمات، باید علت اصلی توسط فرد متخصص شناسایی و برطرف شود.
در نهایت، مبنای تعیین دمای مجاز، مشخصات فنی تجهیز و ارزیابی حرارتی کل تابلو در شرایط واقعی بهره برداری است؛ نه صرفا یک عدد عمومی یا دمای سطح بدنه.
سوالات متداول درباره دمای مجاز تجهیزات داخل تابلو برق
۱. دمای مجاز تجهیزات داخل تابلو برق چند درجه است؟ عدد ثابتی برای همه تجهیزات وجود ندارد. دمای مجاز به نوع تجهیز، مدل، شرایط محیطی، بارگذاری، روش نصب و دستورالعمل سازنده وابسته است. باید دمای محیط، هوای داخل تابلو و نقاط حساس مانند ترمینال ها به صورت جداگانه بررسی شوند.
۲. حداکثر دمای محیط برای تابلو برق چقدر است؟ در شرایط مرجع متداول برای تابلوهای فشار ضعیف داخلی، دمای محیط معمولا از ۴۰ درجه سانتی گراد بیشتر در نظر گرفته نمی شود و میانگین ۲۴ ساعته آن حداکثر ۳۵ درجه است. این مقادیر برای تمام پروژه ها و همه محصولات یکسان نیستند و شرایط ویژه باید جداگانه ارزیابی شود.
۳. آیا دمای ۴۰ درجه داخل تابلو برق خطرناک است؟ صرف مشاهده عدد ۴۰ درجه برای تعیین خطر کافی نیست. باید مشخص شود این عدد مربوط به هوای داخل تابلو، محیط اطراف یا سطح یک قطعه است. سپس مقدار اندازه گیری شده با محدوده مجاز تجهیزات و شرایط طراحی مجموعه مقایسه شود.
۴. چرا کلید اتوماتیک داخل تابلو گرم می شود؟ عبور جریان باعث تولید مقداری گرما می شود؛ اما افزایش غیرعادی ممکن است ناشی از بار بالا، اتصال نامناسب، دمای محیط زیاد، تهویه ضعیف یا فرسودگی قطعات باشد. برای تشخیص، جریان واقعی و شرایط اتصال باید بررسی شوند.
۵. آیا دمای بالای تابلو باعث قطع فیوز مینیاتوری می شود؟ دمای محیط می تواند بر عملکرد حرارتی فیوز مینیاتوری تاثیر بگذارد. در شرایط خاص ممکن است عملکرد آن با شرایط مرجع متفاوت شود. بررسی دیتاشیت، جریان بار، اتصالات و شرایط نصب ضروری است.
۶. دمای بالای تابلو چه تاثیری بر اینورتر دارد؟ افزایش دما می تواند ظرفیت دفع حرارت درایو را کاهش دهد و در برخی مدل ها باعث هشدار، کاهش جریان قابل استفاده یا قطع حفاظتی شود. محدودیت دقیق به مشخصات سازنده و شرایط نصب وابسته است.
۷. آیا فن برای خنک کردن همه تابلوهای برق کافی است؟ خیر. در بعضی تابلوها فن و فیلتر مناسب کافی است؛ اما در تابلوهای پرتلفات یا محیط های بسیار گرم ممکن است به خنک کننده صنعتی نیاز باشد. انتخاب راهکار باید بر اساس محاسبه حرارتی و شرایط محیط انجام شود.
۸. چگونه دمای داخل تابلو برق را اندازه بگیریم؟ می توان از حسگر دما برای بررسی هوای داخل محفظه و از دوربین حرارتی برای شناسایی نقاط گرم استفاده کرد. اندازه گیری باید در شرایط بار واقعی و توسط فرد متخصص انجام شود و نتایج با مشخصات سازنده مقایسه شوند.
۹. آیا گرم شدن ترمینال کلید اتوماتیک طبیعی است؟ عبور جریان می تواند باعث گرم شدن ترمینال شود؛ اما گرمای غیرعادی، اختلاف دمای زیاد با اتصالات مشابه، تغییر رنگ یا بوی سوختگی به بررسی فوری نیاز دارد. علت می تواند اتصال نامناسب، بار بالا یا مشکل تجهیز باشد.
۱۰. چه زمانی باید سیستم خنک کاری تابلو برق را ارتقا داد؟ اگر دمای داخلی در شرایط بهره برداری از محدوده قابل قبول تجهیزات فراتر می رود، هشدارهای حرارتی تکرار می شوند یا نقاط گرم غیرعادی مشاهده می شوند، باید طراحی تهویه و تلفات حرارتی بازبینی شود. ارتقای خنک کاری باید پس از بررسی فنی انجام شود.
