تفاوت فیوز مینیاتوری تیپ B ، C و D + جدول انتخاب برای موتور و روشنایی

تفاوت فیوز مینیاتوری تیپ B، C و D یکی از مهم ترین موضوعات در انتخاب تجهیزات حفاظتی مدارهای الکتریکی است؛ زیرا هر یک از این تیپ ها برای شرایط کاری و نوع خاصی از مصرف کننده ها طراحی شده اند. انتخاب نادرست تیپ فیوز می تواند باعث قطع های ناخواسته مدار، کاهش عملکرد تجهیزات و حتی آسیب به مصرف کننده های الکتریکی شود.

فیوزهای مینیاتوری تیپ B، C و D از نظر میزان تحمل جریان راه اندازی و نحوه عملکرد بخش مغناطیسی با یکدیگر تفاوت دارند. به همین دلیل، فیوز تیپ B معمولاً برای مدارهای روشنایی و بارهای مقاومتی، فیوز تیپ C برای موتورهای الکتریکی، تجهیزات صنعتی و بارهای با جریان راه اندازی متوسط و فیوز تیپ D برای تجهیزات سنگین با جریان هجومی بالا مانند موتورهای بزرگ و ترانسفورماتورها استفاده می شود.

در این مقاله از XKOREN، تفاوت فیوز مینیاتوری تیپ B، C و D را به صورت تخصصی بررسی می کنیم و با ارائه جدول مقایسه، کاربرد هر تیپ، مثال های عملی و نکات انتخاب، به شما کمک می کنیم مناسب ترین فیوز مینیاتوری را برای مدارهای خانگی، صنعتی و تجهیزات الکتریکی انتخاب کنید.

فیوز مینیاتوری چیست و چه وظیفه ای دارد؟

فیوز مینیاتوری یا Miniature Circuit Breaker که به اختصار MCB نامیده می شود، نوعی کلید حفاظتی اتوماتیک است که برای محافظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می شود. این تجهیز به گونه ای طراحی شده که در صورت عبور جریان غیرمجاز، مدار را به صورت خودکار قطع کند تا از آسیب به سیم کشی و تجهیزات جلوگیری شود.

برخلاف فیوزهای قدیمی که پس از سوختن باید تعویض می شدند، فیوزهای مینیاتوری قابلیت استفاده مجدد دارند و پس از رفع مشکل می توان دوباره آن ها را وصل کرد. همین ویژگی باعث شده امروزه استفاده از فیوزهای مینیاتوری در ساختمان های مسکونی، مراکز تجاری، کارخانه ها و تابلوهای صنعتی بسیار رایج شود.

مهم ترین وظایف فیوز مینیاتوری

وظیفه	توضیح
حفاظت در برابر اضافه بار	جلوگیری از عبور جریان بیش از حد مجاز
حفاظت در برابر اتصال کوتاه	قطع سریع مدار هنگام بروز اتصال کوتاه
افزایش ایمنی تجهیزات	جلوگیری از سوختن دستگاه های برقی
محافظت از سیم کشی	کاهش احتمال آتش سوزی در مدار
کنترل و قطع دستی مدار	امکان قطع و وصل دستی برق

ساختار داخلی فیوز مینیاتوری

برای درک بهتر اینکه تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ ابتدا باید با ساختار داخلی این تجهیزات آشنا شویم. فیوزهای مینیاتوری معمولاً از دو بخش حفاظتی اصلی تشکیل شده اند:

1. بخش حرارتی

این قسمت برای حفاظت در برابر اضافه بار طراحی شده است. زمانی که جریان بیشتر از حد مجاز برای مدت مشخصی از مدار عبور کند، بی متال داخلی گرم شده و باعث قطع مدار می شود.

2. بخش مغناطیسی

این بخش وظیفه حفاظت در برابر اتصال کوتاه را دارد. در صورت ایجاد جریان بسیار زیاد و ناگهانی، میدان مغناطیسی ایجادشده باعث عملکرد سریع فیوز می شود.

در واقع تفاوت اصلی میان تیپ B، C و D در حساسیت قسمت مغناطیسی آن ها نسبت به جریان لحظه ای است.

مقایسه کلی فیوز مینیاتوری تیپ B، C و D

فیوز مینیاتوری یک دستگاه حفاظتی است که برای محافظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه استفاده می شود. این فیوز دارای ساختار داخلی شامل کنتاکت های فلزی، سیم یا نوار مقاومتی و اجزای مکانیکی و الکترومغناطیسی است که جریان الکتریکی را از خود عبور می دهند و در صورت افزایش جریان، عمل قطع مدار را انجام می دهند. طراحی داخلی فیوز به گونه ای است که بتواند جریان های نامی را بدون ایجاد مشکل تحمل کند و در شرایط اضافه جریان، مدار را به سرعت قطع نماید تا از آسیب به تجهیزات و کابل ها جلوگیری شود. این عملکرد موجب اطمینان از ایمنی مدار و حفاظت از تجهیزات الکتریکی می شود.

اصلی ترین تفاوت میان این سه تیپ، میزان جریان لحظه ای لازم برای قطع سریع مدار است. هرچه تیپ فیوز بالاتر باشد، تحمل آن در برابر جریان هجومی بیشتر خواهد بود.

جدول مقایسه تیپ های B، C و D

برای درک بهتر تفاوت فیوز مینیاتوری تیپ B، C و D، مهم‌ترین تفاوت این سه نوع فیوز را می‌توان در میزان تحمل جریان راه‌اندازی و کاربرد هر یک مشاهده کرد.

نوع فیوز مینیاتوری	محدوده عملکرد مغناطیسی	کاربرد اصلی	نمونه مصرف کننده
تیپ B	حدود ۳ تا ۵ برابر جریان نامی	مدارهای روشنایی و بارهای مقاومتی با جریان راه اندازی پایین	لامپ LED، روشنایی ساختمان، پریزهای عمومی
تیپ C	حدود ۵ تا ۱۰ برابر جریان نامی	تجهیزات موتوری و بارهای القایی با جریان راه اندازی متوسط	موتور کوچک، پمپ، کمپرسور
تیپ D	حدود ۱۰ تا ۲۰ برابر جریان نامی	تجهیزات صنعتی سنگین با جریان هجومی بالا	موتور بزرگ، ترانسفورماتور، ماشین آلات صنعتی

این جدول به خوبی نشان می دهد که تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ و هر تیپ برای چه نوع مصرفی مناسب تر است.

فیوز مینیاتوری تیپ B چیست؟

فیوز مینیاتوری تیپ B یکی از پرکاربردترین انواع فیوزهای حفاظتی در مدارهای الکتریکی است که برای محافظت از مدارهایی با جریان راه اندازی پایین طراحی شده است. این نوع فیوز زمانی عمل می کند که جریان عبوری از مدار بیش از مقدار مجاز افزایش پیدا کند و با قطع سریع مدار، از سیم کشی و تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت می کند.

مهم ترین ویژگی فیوز مینیاتوری تیپ B، حساسیت مناسب آن نسبت به جریان های لحظه ای است. این فیوز معمولاً در محدوده حدود ۳ تا ۵ برابر جریان نامی خود در بخش مغناطیسی عمل می کند؛ به همین دلیل برای مصرف کننده هایی که هنگام روشن شدن جریان هجومی زیادی ایجاد نمی کنند، گزینه مناسبی محسوب می شود.

کاربردهای رایج فیوز مینیاتوری تیپ B

فیوز تیپ B بیشتر در مدارهایی استفاده می شود که بار الکتریکی آن ها ماهیت مقاومتی دارند یا جریان راه اندازی بسیار کمی ایجاد می کنند. برخی از کاربردهای رایج این نوع فیوز عبارت اند از:

• مدارهای روشنایی ساختمان
• پریزهای برق عمومی
• مدارهای مقاومتی مانند برخی تجهیزات گرمایشی
• تجهیزات الکتریکی با جریان راه اندازی پایین
• مدارهای خانگی و اداری با بار معمولی

مثال کاربردی فیوز تیپ B

برای یک مدار روشنایی LED یا لامپ های معمولی، فیوز مینیاتوری تیپ B معمولاً انتخاب مناسبی است؛ زیرا این تجهیزات هنگام روشن شدن جریان هجومی قابل توجهی ایجاد نمی کنند و نیازی به تحمل جریان راه اندازی بالا ندارند.

در مقابل، استفاده از فیوز تیپ B برای تجهیزاتی مانند موتورهای الکتریکی، پمپ ها یا کمپرسورها ممکن است باعث قطع ناخواسته مدار شود؛ زیرا این تجهیزات در لحظه راه اندازی جریان بیشتری نسبت به حالت عادی مصرف می کنند و معمولاً به فیوزهایی با تحمل جریان هجومی بالاتر مانند تیپ C یا D نیاز دارند.

فیوز مینیاتوری تیپ C چیست؟

فیوز مینیاتوری تیپ C یکی از پرکاربردترین انواع فیوزهای حفاظتی در مدارهای صنعتی و نیمه صنعتی است که برای محافظت از تجهیزاتی طراحی شده است که هنگام راه اندازی، جریان لحظه ای بیشتری نسبت به حالت عادی مصرف می کنند. این نوع فیوز در مقایسه با تیپ B تحمل بالاتری در برابر جریان هجومی اولیه دارد و به همین دلیل برای بسیاری از تجهیزات دارای موتور الکتریکی انتخاب مناسب تری محسوب می شود.

مهم ترین ویژگی فیوز مینیاتوری تیپ C، محدوده عملکرد بخش مغناطیسی آن است. این فیوز معمولاً زمانی عمل می کند که جریان عبوری حدود ۵ تا ۱۰ برابر جریان نامی افزایش پیدا کند. این ویژگی باعث می شود هنگام روشن شدن تجهیزاتی که برای چند لحظه جریان بیشتری نیاز دارند، از قطع ناخواسته مدار جلوگیری شود.

کاربردهای رایج فیوز مینیاتوری تیپ C

فیوز تیپ C بیشتر در مدارهایی استفاده می شود که دارای بارهای القایی یا تجهیزات با جریان راه اندازی متوسط هستند. برخی از کاربردهای رایج این نوع فیوز عبارت اند از:

• موتورهای الکتریکی کوچک و متوسط
• پمپ های آب و تجهیزات پمپاژ
• کمپرسورها
• تابلوهای برق صنعتی
• تجهیزات دارای موتور و بارهای القایی
• ماشین آلات صنعتی با جریان راه اندازی متوسط

در مدارهای موتوری، حفاظت تجهیزات تنها با فیوز مینیاتوری انجام نمی شود. برای جلوگیری از آسیب موتور در برابر اضافه بار و افزایش جریان طولانی مدت، معمولاً از بیمتال (رله اضافه بار حرارتی) نیز در کنار کنتاکتور استفاده می شود تا موتور در شرایط غیرعادی محافظت شود.

مثال کاربردی فیوز تیپ C

هنگام راه اندازی یک موتور الکتریکی، جریان اولیه موتور برای مدت کوتاهی می تواند چند برابر جریان نامی افزایش پیدا کند. اگر از فیوزی با حساسیت بالا مانند تیپ B استفاده شود، ممکن است مدار در لحظه راه اندازی موتور به صورت ناخواسته قطع شود.

فیوز مینیاتوری تیپ C نسبت به تیپ B تحمل بیشتری در برابر این جریان لحظه ای دارد و به همین دلیل برای موتورهای الکتریکی، پمپ ها و تجهیزات صنعتی انتخاب مناسب تری است.

به عنوان مثال، در یک تابلو برق که یک موتور کوچک یا پمپ الکتریکی کنترل می شود، استفاده از فیوز تیپ C می تواند علاوه بر حفاظت مناسب، از قطع های مکرر هنگام روشن شدن دستگاه جلوگیری کند.

فیوز مینیاتوری تیپ D چیست؟

فیوز مینیاتوری تیپ D یکی از انواع فیوزهای حفاظتی است که برای مدارهای دارای جریان راه اندازی بسیار بالا طراحی شده است. این نوع فیوز در مقایسه با تیپ B و C تحمل بیشتری در برابر جریان های لحظه ای دارد و زمانی استفاده می شود که تجهیزات در لحظه شروع به کار، جریان هجومی بسیار زیادی ایجاد می کنند.

مهم ترین ویژگی فیوز مینیاتوری تیپ D، محدوده عملکرد بالاتر بخش مغناطیسی آن است. این فیوز معمولاً در محدوده حدود ۱۰ تا ۲۰ برابر جریان نامی عمل می کند؛ بنابراین می تواند جریان های اولیه شدید را بدون قطع سریع و غیرضروری تحمل کند.

به دلیل این ویژگی، استفاده از فیوز تیپ D در مدارهای معمولی روشنایی یا تجهیزات کم مصرف توصیه نمی شود؛ زیرا حساسیت کمتر آن نسبت به جریان های لحظه ای ممکن است باعث کاهش سطح حفاظت مورد نیاز مدار شود. انتخاب این تیپ باید متناسب با نوع بار، توان تجهیز و شرایط راه اندازی انجام شود.

کاربردهای رایج فیوز مینیاتوری تیپ D

فیوز تیپ D بیشتر در تجهیزات صنعتی سنگین و مدارهایی استفاده می شود که دارای بارهای القایی شدید هستند. در بسیاری از سیستم های صنعتی که از موتورهای الکتریکی و بارهای القایی استفاده می کنند، علاوه بر حفاظت صحیح مدار، بهبود کیفیت توان شبکه نیز اهمیت دارد. استفاده از خازن اصلاح ضریب توان می تواند به کاهش توان راکتیو، بهبود ضریب توان و افزایش بهره وری شبکه برق کمک کند. برخی از کاربردهای رایج آن عبارت اند از:

• موتورهای الکتریکی بزرگ
• ترانسفورماتورها
• تجهیزات صنعتی سنگین
• ماشین آلات صنعتی با توان بالا
• بارهای القایی شدید
• تجهیزاتی که جریان راه اندازی بسیار زیادی دارند

مثال کاربردی فیوز تیپ D

در تجهیزاتی مانند موتورهای صنعتی با توان بالا یا ترانسفورماتورها، جریان هجومی هنگام راه اندازی می تواند چندین برابر جریان نامی افزایش پیدا کند. اگر از فیوزی با تحمل پایین تر استفاده شود، ممکن است مدار در همان لحظه شروع به کار به صورت ناخواسته قطع شود.

فیوز مینیاتوری تیپ D با تحمل جریان راه اندازی بالاتر، اجازه می دهد تجهیز به صورت صحیح راه اندازی شود و در عین حال هنگام بروز خطاهای واقعی، حفاظت لازم را انجام دهد. به عنوان مثال، در یک تابلو برق صنعتی که یک موتور پرقدرت یا تجهیز القایی سنگین کنترل می شود، انتخاب صحیح فیوز تیپ D می تواند از قطع های بی مورد جلوگیری کرده و عملکرد پایدار سیستم را افزایش دهد.

انتخاب تیپ مناسب فیوز مینیاتوری باید بر اساس نوع مصرف کننده و شرایط راه اندازی تجهیز انجام شود. جدول زیر یک راهنمای سریع برای انتخاب تیپ مناسب در کاربردهای مختلف ارائه می دهد.

نوع مصرف کننده	جریان راه اندازی	تیپ پیشنهادی فیوز	دلیل انتخاب
مدار روشنایی، لامپ LED و بارهای مقاومتی	پایین	تیپ B	جلوگیری از قطع غیرضروری در مدارهای معمولی
موتور کوچک، پمپ آب و کمپرسور	متوسط	تیپ C	تحمل جریان اولیه موتور هنگام راه اندازی
موتورهای صنعتی بزرگ، ترانس و تجهیزات سنگین	زیاد	تیپ D	تحمل جریان هجومی بالا بدون قطع ناخواسته

نکته مهم: انتخاب فیوز مینیاتوری فقط بر اساس مقدار آمپر انجام نمی شود؛ نوع تیپ فیوز باید متناسب با ماهیت بار الکتریکی، میزان جریان راه اندازی و شرایط کاری تجهیز انتخاب شود. استفاده از تیپ نامناسب می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت مدار شود.

چگونه بین فیوز مینیاتوری تیپ B، C و D انتخاب کنیم؟

انتخاب صحیح فیوز مینیاتوری فقط به مقدار جریان نامی مدار وابسته نیست، بلکه باید نوع مصرف کننده، میزان جریان راه اندازی و شرایط کاری تجهیز نیز بررسی شود. هر یک از تیپ های B، C و D برای کاربرد مشخصی طراحی شده اند و انتخاب اشتباه می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت مدار شود. برای انتخاب سریع تر می توان از راهنمای زیر استفاده کرد:

اگر مصرف کننده شما روشنایی یا بار معمولی است → فیوز تیپ B

در مدارهایی که جریان راه اندازی پایینی دارند، مانند روشنایی ساختمان، لامپ های LED، پریزهای عمومی و تجهیزات مقاومتی، معمولاً فیوز مینیاتوری تیپ B انتخاب مناسبی است. مثال:
مدار روشنایی یک ساختمان اداری یا مسکونی → فیوز مینیاتوری تیپ B

اگر مصرف کننده شما موتور کوچک یا پمپ است → فیوز تیپ C

برای تجهیزاتی که هنگام روشن شدن جریان اولیه بیشتری نسبت به حالت عادی مصرف می کنند، مانند موتورهای کوچک، پمپ ها و کمپرسورها، استفاده از فیوز تیپ C مناسب تر است. در مدارهای صنعتی، حفاظت موتور تنها به انتخاب فیوز مناسب محدود نمی شود و معمولاً تجهیزات دیگری مانند کنتاکتور برق نیز برای قطع و وصل ایمن مدار قدرت، کنترل عملکرد موتور و افزایش طول عمر تجهیزات مورد استفاده قرار می گیرند.

مثال:
الکتروموتور یک پمپ آب یا یک کمپرسور کوچک → فیوز مینیاتوری تیپ C

اگر مصرف کننده شما موتور صنعتی بزرگ یا ترانسفورماتور است → فیوز تیپ D

در تجهیزات صنعتی سنگین که جریان هجومی هنگام راه اندازی بسیار زیاد است، مانند موتورهای پرقدرت، ترانسفورماتورها و ماشین آلات صنعتی، فیوز تیپ D انتخاب مناسب تری خواهد بود. مثال:
موتور صنعتی با توان بالا یا ترانسفورماتور → فیوز مینیاتوری تیپ D

خلاصه انتخاب فیوز مینیاتوری:

نوع مصرف کننده	تیپ پیشنهادی فیوز
روشنایی و بارهای مقاومتی	تیپ B
موتور کوچک، پمپ و کمپرسور	تیپ C
موتور بزرگ و تجهیزات القایی سنگین	تیپ D

نکته مهم: در پروژه های صنعتی، انتخاب نهایی فیوز باید بر اساس مشخصات فنی تجهیز، جریان نامی، جریان راه اندازی و شرایط شبکه برق انجام شود.

چرا شناخت تفاوت تیپ های فیوز اهمیت دارد؟

شناخت تفاوت تیپ های فیوز مینیاتوری اهمیت زیادی دارد زیرا انتخاب صحیح فیوز می تواند از آسیب دیدن تجهیزات، سوختن کابل ها و حتی بروز حوادث الکتریکی جلوگیری کند. هر تیپ فیوز برای شرایط جریان و بار خاصی طراحی شده است و استفاده نادرست از آن می تواند منجر به قطع مکرر یا حفاظت ناکافی شود. با شناخت درست تیپ ها، می توان فیوزی متناسب با نوع بار، جریان راه اندازی و حساسیت تجهیزات انتخاب کرد تا عملکرد ایمن و پایدار مدار تضمین شود.

بسیاری از افراد تصور می کنند همه فیوزهای مینیاتوری مشابه هم هستند، در حالی که انتخاب اشتباه می تواند مشکلات زیادی ایجاد کند. شناخت اینکه تفاوت فیوز مینیاتوری تیپ B ، C و D به شما کمک می کند تا:

• از قطع بی دلیل برق جلوگیری کنید
• عمر تجهیزات را افزایش دهید
• ایمنی مدار را بالا ببرید
• مصرف انرژی را بهینه کنید
• از سوختن سیم کشی جلوگیری نمایید

در پروژه های صنعتی، انتخاب نادرست تیپ فیوز حتی می تواند باعث توقف خط تولید و خسارت های مالی سنگین شود.

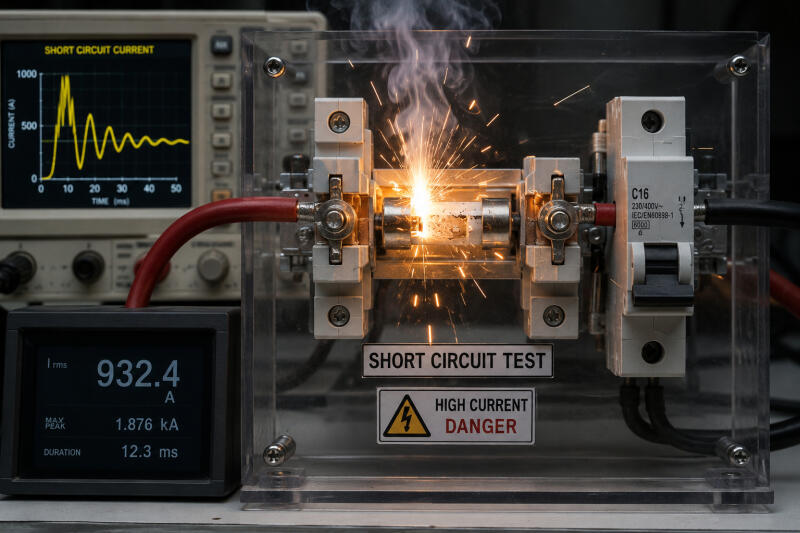

بررسی عملکرد فیوزها در زمان اتصال کوتاه

بررسی عملکرد فیوزها در زمان اتصال کوتاه اهمیت حیاتی در حفاظت از مدارهای الکتریکی دارد. هنگام وقوع اتصال کوتاه، جریان عبوری از فیوز ناگهان افزایش می یابد و از جریان نامی بسیار فراتر می رود. فیوز مینیاتوری با طراحی داخلی خود، شامل المان های حرارتی و الکترومغناطیسی، به سرعت جریان اضافی را شناسایی کرده و مدار را قطع می کند. این عملکرد سریع از آسیب دیدن کابل ها، تجهیزات و دستگاه های متصل به مدار جلوگیری می کند و از بروز خطرات جانی و آتش سوزی ناشی از جریان شدید جلوگیری می کند.

تست ها و آزمایش های کنترل شده نشان می دهند که سرعت و دقت عملکرد فیوز در شرایط اتصال کوتاه، معیار اصلی برای اطمینان از ایمنی و حفاظت صحیح مدار است و انتخاب فیوز با مشخصات مناسب برای هر نوع بار، نقش مهمی در تضمین عملکرد مطمئن سیستم دارد. یکی از مهم ترین وظایف فیوز مینیاتوری، قطع مدار هنگام اتصال کوتاه است. اما تفاوت تیپ ها در سرعت واکنش به جریان ناگهانی مشخص می شود.

تفاوت تیپ های فیوز مینیاتوری در عملکرد فیوزها هنگام اتصال کوتاه به شدت جریان و زمان واکنش مربوط می شود. فیوز تیپ B سریع تر از جریان های اضافی کوچک تر از ۳ تا ۵ برابر جریان نامی خود عکس العمل نشان می دهد و معمولاً برای حفاظت از مدارهای خانگی و تجهیزات حساس استفاده می شود. فیوز تیپ C برای جریان های اضافی ۵ تا ۱۰ برابر جریان نامی طراحی شده و مناسب موتورهای کوچک و بارهایی با جریان هجومی بالا است، زیرا توانایی تحمل جریان های لحظه ای بالا بدون قطع غیرضروری را دارد.

فیوز تیپ D جریان های بسیار بالاتر، معمولاً ۱۰ تا ۲۰ برابر جریان نامی را تحمل می کند و بیشتر در مدارهای صنعتی با موتورهای سنگین و تجهیزات با جریان راه اندازی بالا به کار می رود. این تفاوت ها باعث می شود هر تیپ فیوز در برابر اتصال کوتاه عملکرد مناسب با نیازهای مدار و تجهیزات ارائه دهد و ایمنی و پایداری سیستم را تضمین کند.

انتخاب اشتباه فیوز چه مشکلاتی ایجاد می کند؟

اگر هنوز برایتان سوال است که اهمیت تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ کافی است پیامدهای انتخاب اشتباه را بررسی کنیم.

استفاده از تیپ B برای موتور صنعتی

در این حالت هنگام روشن شدن موتور، فیوز مدام قطع می شود؛ چون موتور جریان استارت بالایی دارد.

استفاده از تیپ D در مدار روشنایی

در این شرایط ممکن است فیوز دیر عمل کند و خطر آسیب به سیم کشی افزایش یابد.

استفاده از تیپ C در تجهیزات بسیار حساس

گاهی تیپ C برای تجهیزات الکترونیکی حساس مناسب نیست و باید از تیپ B استفاده شود.

نحوه انتخاب بهترین تیپ فیوز مینیاتوری

برای انتخاب درست باید چند عامل مهم بررسی شود:

1. نوع بار الکتریکی

بار مقاومتی، القایی یا موتوری بودن تجهیزات اهمیت زیادی دارد.

2. میزان جریان راه اندازی

هرچه جریان استارت بیشتر باشد، باید از تیپ مقاوم تر استفاده شود.

3. حساسیت تجهیزات

تجهیزات حساس نیازمند فیوز سریع تر هستند.

4. شرایط محیطی

دمای محیط، رطوبت و شرایط نصب نیز اهمیت دارند.

آیا می توان تیپ ها را جایگزین هم کرد؟

در بسیاری از موارد نمی توان تیپ های مختلف فیوز مینیاتوری را بدون بررسی شرایط مدار جایگزین یکدیگر کرد، زیرا هر تیپ برای نوع خاصی از بار و میزان جریان راه اندازی طراحی شده است. استفاده از تیپ نامناسب ممکن است باعث قطع مکرر مدار، عملکرد نادرست تجهیزات یا حتی کاهش ایمنی سیستم شود.

به عنوان مثال، اگر فیوزی با حساسیت بالا در مداری با جریان هجومی زیاد استفاده شود، احتمال قطع ناخواسته وجود دارد و در مقابل، استفاده از فیوزی با تحمل جریان بالا در مدارهای حساس می تواند حفاظت کافی را کاهش دهد. به همین دلیل، هنگام جایگزینی تیپ فیوز باید عواملی مانند نوع مصرف کننده، جریان راه اندازی، توان تجهیزات و استانداردهای حفاظتی مدار به دقت بررسی شوند تا عملکرد ایمن و پایدار سیستم حفظ شود.

مهندسان برق معمولاً بر اساس محاسبات دقیق نوع فیوز را انتخاب می کنند.

بررسی کاربرد فیوزهای B ، C و D در ساختمان ها

در ساختمان ها، فیوز مینیاتوری تیپ B بیشتر برای مدارهای روشنایی، پریزهای برق و تجهیزات خانگی استفاده می شود و به دلیل حساسیت بالاتر، محافظت مناسبی برای مصرف کننده های معمولی فراهم می کند. تیپ C در بخش هایی از ساختمان که دارای کولر، پمپ آب، موتورهای کوچک و تجهیزات با جریان راه اندازی متوسط هستند کاربرد دارد و از قطع ناگهانی مدار هنگام استارت دستگاه ها جلوگیری می کند.

همچنین تیپ D معمولاً در بخش های صنعتی یا تاسیساتی ساختمان مانند آسانسور، دستگاه های صنعتی و موتورهای سنگین مورد استفاده قرار می گیرد، زیرا توانایی تحمل جریان های لحظه ای بسیار بالا را دارد و برای تجهیزات پرقدرت گزینه مناسبی محسوب می شود.

کاربرد فیوزهای B ، C و D در صنعت

در صنعت، فیوز مینیاتوری تیپ B بیشتر در مدارهای کنترلی، تجهیزات حساس الکترونیکی و سیستم هایی با جریان راه اندازی پایین استفاده می شود تا از تجهیزات در برابر اضافه جریان به صورت دقیق محافظت کند. تیپ C کاربرد گسترده ای در ماشین آلات صنعتی، الکتروموتورها، کمپرسورها و تجهیزات تولیدی با جریان استارت متوسط دارد و عملکرد پایداری در برابر جریان های لحظه ای ارائه می دهد.

همچنین فیوز تیپ D در صنایع سنگین، موتورهای پرقدرت، دستگاه های جوش، ترانسفورماتورها و تجهیزات با جریان هجومی بالا مورد استفاده قرار می گیرد و به دلیل تحمل بالای جریان اولیه، از قطع ناخواسته مدار در زمان راه اندازی تجهیزات صنعتی جلوگیری می کند.

تاثیر کیفیت فیوز در عملکرد مدار

علاوه بر شناخت تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ باید به کیفیت برند نیز توجه کرد. فیوزهای بی کیفیت ممکن است:

• دیر عمل کنند
• زود خراب شوند
• دقت حفاظتی نداشته باشند
• باعث آسیب به تجهیزات شوند

به همین دلیل انتخاب برند معتبر اهمیت زیادی دارد.

اشتباهات رایج هنگام خرید فیوز مینیاتوری

بسیاری از مشکلاتی که در سیستم های برق ساختمان و صنعت ایجاد می شود، به انتخاب اشتباه تجهیزات حفاظتی مربوط است. یکی از مهم ترین دلایل بروز این مشکلات، نداشتن شناخت کافی درباره تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ است. افراد زیادی تنها بر اساس آمپر فیوز اقدام به خرید می کنند، در حالی که تیپ عملکرد فیوز نیز اهمیت فوق العاده ای دارد.

در ادامه رایج ترین اشتباهات هنگام انتخاب و خرید فیوز مینیاتوری را بررسی می کنیم.

1. انتخاب فیوز فقط بر اساس آمپر

بعضی افراد تصور می کنند اگر جریان نامی مناسب باشد، دیگر نوع تیپ اهمیتی ندارد. این تصور کاملاً اشتباه است؛ زیرا دو فیوز 16 آمپر ممکن است عملکرد کاملاً متفاوتی داشته باشند.

برای مثال:

• فیوز 16 آمپر تیپ B سریع تر عمل می کند
• فیوز 16 آمپر تیپ D جریان هجومی بیشتری را تحمل می کند

بنابراین دانستن اینکه تفاوت فیوز مینیاتوری تیپ B ، C و D چیست؟ نقش کلیدی در انتخاب صحیح دارد.

2. استفاده از تیپ D در ساختمان مسکونی

یکی از اشتباهات خطرناک، استفاده از تیپ D در مدارهای روشنایی و پریزهای خانگی است. این تیپ به دلیل تحمل بالای جریان هجومی، ممکن است در برخی خطاها دیرتر مدار را قطع کند و خطر آسیب به سیم کشی یا آتش سوزی افزایش پیدا کند.

3. استفاده از تیپ B برای موتور

موتورها هنگام استارت جریان زیادی می کشند. اگر برای آن ها تیپ B نصب شود، فیوز دائماً قطع خواهد شد. در چنین شرایطی تیپ C یا D انتخاب مناسب تری است.

4. خرید برندهای بی کیفیت

بعضی فیوزهای ارزان و غیراستاندارد عملکرد دقیقی ندارند. این محصولات ممکن است:

• در زمان لازم عمل نکنند
• زود خراب شوند
• دقت حفاظتی نداشته باشند
• باعث آسیب به تجهیزات شوند

به همین دلیل استفاده از برندهای معتبر اهمیت زیادی دارد.

نکات طلایی نصب فیوز مینیاتوری

نصب اصولی فیوز تأثیر مستقیمی بر عملکرد آن دارد. حتی بهترین فیوز دنیا اگر به درستی نصب نشود، نمی تواند حفاظت مناسبی ارائه دهد.

مهم ترین نکات نصب

نکته	توضیح
انتخاب آمپر مناسب	متناسب با سطح مقطع سیم
انتخاب تیپ صحیح	بر اساس نوع بار
استفاده از تابلو استاندارد	جلوگیری از گرمای اضافی
سفت کردن اتصالات	جلوگیری از جرقه و داغ شدن
تهویه مناسب تابلو	افزایش عمر تجهیزات

بررسی برندهای معتبر فیوز مینیاتوری

بررسی برندهای معتبر فیوز مینیاتوری اهمیت زیادی در افزایش ایمنی و عملکرد پایدار سیستم های الکتریکی دارد، زیرا کیفیت ساخت فیوز مستقیماً بر سرعت قطع جریان، طول عمر تجهیزات و میزان حفاظت مدار تأثیر می گذارد. برندهای معتبر معمولاً از مواد اولیه باکیفیت، کنتاکت های مقاوم و تکنولوژی دقیق در طراحی مکانیزم حفاظتی استفاده می کنند تا فیوز در شرایط اضافه بار و اتصال کوتاه عملکرد مطمئن و سریعی داشته باشد.

همچنین استانداردهای بین المللی، قدرت قطع مناسب، دوام بالا و کاهش احتمال خطای عملکرد از مهم ترین ویژگی های یک برند قابل اعتماد محسوب می شود. انتخاب برند مناسب علاوه بر افزایش ایمنی، باعث کاهش هزینه های تعمیرات، جلوگیری از قطعی های ناخواسته و محافظت بهتر از تجهیزات صنعتی و ساختمانی خواهد شد.

امروزه برندهای مختلفی در بازار تجهیزات برق فعالیت می کنند، اما تنها برخی برندها کیفیت و استاندارد واقعی ارائه می دهند.

ویژگی برندهای معتبر

ویژگی	توضیحات
کیفیت ساخت بالا	استفاده از مواد اولیه مقاوم و قطعات باکیفیت برای افزایش دوام و عملکرد مطمئن
سرعت عملکرد مناسب	قطع سریع مدار در زمان اضافه‌بار یا اتصال کوتاه برای جلوگیری از آسیب تجهیزات
رعایت استانداردها	داشتن استانداردهای معتبر بین‌المللی برای تضمین ایمنی و کیفیت
قدرت قطع بالا	توانایی تحمل و قطع جریان‌های شدید بدون آسیب به فیوز
طول عمر زیاد	عملکرد پایدار در استفاده طولانی‌مدت و کاهش نیاز به تعویض
دقت در عملکرد	جلوگیری از قطع ناخواسته و حفاظت صحیح از مدار
ایمنی بالا	کاهش خطر آتش‌سوزی، آسیب تجهیزات و خطرات الکتریکی
تنوع مدل و تیپ	ارائه انواع تیپ‌های B ، C و D برای کاربردهای مختلف
مقاومت حرارتی مناسب	عملکرد پایدار در دماهای مختلف محیطی و صنعتی
خدمات و پشتیبانی	دسترسی به گارانتی، خدمات پس از فروش و پشتیبانی فنی مناسب

برندهای شناخته شده جهانی

برند	کشور
Schneider Electric	فرانسه
Siemens	آلمان
ABB	سوئیس
LS	کره جنوبی
XKoren	ترکیه

آیا فیوز مینیاتوری نیاز به سرویس دارد؟

بله، بهتر است به صورت دوره ای وضعیت فیوزها بررسی شود.

موارد مهم در بازدید دوره ای

• بررسی داغ شدن فیوز
• کنترل اتصالات
• بررسی تغییر رنگ بدنه
• تست عملکرد کلید
• بررسی صدای غیرعادی

جمع بندی نهایی

در این مقاله به صورت کامل بررسی کردیم که تفاوت فیوز مینیاتوری تیپ B ، C و D و هرکدام چه کاربردی دارند. تیپ B برای مدارهای حساس و روشنایی مناسب است، تیپ C کاربرد عمومی و نیمه صنعتی دارد و تیپ D برای تجهیزات صنعتی سنگین استفاده می شود. انتخاب صحیح تیپ فیوز تأثیر مستقیمی بر ایمنی، طول عمر تجهیزات و عملکرد پایدار سیستم برق دارد.

اگر انتخاب فیوز بدون دانش کافی انجام شود، ممکن است مشکلاتی مانند قطع مداوم برق، آسیب به تجهیزات یا حتی خطرات جدی ایمنی ایجاد شود. به همین دلیل توصیه می شود همیشه پیش از خرید، نوع بار و شرایط مدار به دقت بررسی شود.

نمایندگی XKoren در ایران

برند XKoren به عنوان یکی از برندهای شناخته شده در حوزه تجهیزات برق صنعتی و ساختمانی، انواع فیوز مینیاتوری تیپ B، C و D را با کیفیت بالا و مطابق استانداردهای بین المللی تولید می کند. نمایندگی ایکس کورن XKoren در ایران خدمات فروش، مشاوره تخصصی و پشتیبانی انواع فیوز مینیاتوری را در آمپراژها و مدل های مختلف ارائه می دهد تا مصرف کنندگان بتوانند متناسب با نیاز پروژه های خانگی، تجاری و صنعتی بهترین انتخاب را داشته باشند.

مزایای خرید از نمایندگی ایکس کورن XKoren در ایران

سوالات متداول درباره تفاوت فیوز مینیاتوری تیپ B ، C و D

سوالات متداول درباره تفاوت فیوز مینیاتوری تیپ B، C و D

1. تفاوت فیوز مینیاتوری تیپ B، C و D چیست؟ فیوزهای مینیاتوری تیپ B، C و D از نظر میزان تحمل جریان لحظه ای هنگام اتصال کوتاه و راه اندازی تجهیزات با یکدیگر تفاوت دارند. تیپ B بیشتر برای روشنایی و بارهای مقاومتی، تیپ C برای تجهیزات صنعتی و موتورهای کوچک و تیپ D برای بارهای القایی سنگین استفاده می شود.

2. فیوز مینیاتوری تیپ B برای چه کاربردهایی مناسب است؟ فیوز مینیاتوری تیپ B معمولاً برای مدارهای روشنایی، پریزهای خانگی، تجهیزات الکتریکی با جریان راه اندازی پایین و بارهای مقاومتی استفاده می شود.

3. فیوز مینیاتوری تیپ C چه تفاوتی با تیپ B دارد؟ مهم ترین تفاوت تیپ C و B در میزان تحمل جریان راه اندازی است. فیوز تیپ C می تواند جریان هجومی بیشتری را تحمل کند و برای موتورهای الکتریکی، پمپ ها، کمپرسورها و تجهیزات صنعتی مناسب تر است.

4. فیوز مینیاتوری تیپ D چه کاربردی دارد؟ فیوز مینیاتوری تیپ D برای تجهیزاتی که جریان راه اندازی بسیار بالایی دارند مانند موتورهای صنعتی بزرگ، ترانسفورماتورها و برخی تجهیزات القایی سنگین استفاده می شود.

5. برای موتور الکتریکی از فیوز تیپ B استفاده کنیم یا C؟ در بیشتر کاربردهای موتوری، فیوز تیپ C انتخاب مناسب تری است زیرا موتور هنگام راه اندازی چند برابر جریان نامی خود جریان مصرف می کند و تیپ C تحمل بیشتری نسبت به تیپ B دارد.

6. آیا می توان به جای فیوز تیپ B از تیپ C استفاده کرد؟ در برخی مدارها امکان استفاده از تیپ C وجود دارد، اما انتخاب صحیح باید بر اساس نوع مصرف کننده، جریان نامی مدار، شرایط راه اندازی و استانداردهای حفاظتی انجام شود.

7. برای روشنایی ساختمان چه نوع فیوز مینیاتوری مناسب است؟ برای بیشتر مدارهای روشنایی معمولی، فیوز مینیاتوری تیپ B انتخاب رایجی است زیرا این مدارها جریان راه اندازی بالایی ندارند.

8. تفاوت جریان قطع مغناطیسی فیوزهای B، C و D چیست؟ فیوز تیپ B معمولاً در حدود ۳ تا ۵ برابر جریان نامی، تیپ C حدود ۵ تا ۱۰ برابر و تیپ D حدود ۱۰ تا ۲۰ برابر جریان نامی در بخش مغناطیسی عمل می کند.

9. برای پمپ آب چه تیپ فیوز مینیاتوری مناسب است؟ بسته به توان موتور و جریان راه اندازی، معمولاً فیوز تیپ C برای بسیاری از پمپ های آب مناسب است، اما برای موتورهای بزرگ تر ممکن است نیاز به بررسی دقیق تر باشد.

10. آیا فیوز تیپ D از فیوز تیپ C قوی تر است؟ از نظر تحمل جریان راه اندازی، تیپ D قابلیت تحمل جریان لحظه ای بیشتری دارد؛ اما این به معنی بهتر بودن آن برای همه کاربردها نیست. انتخاب تیپ مناسب باید بر اساس نوع بار انجام شود.

11. چگونه تیپ مناسب فیوز مینیاتوری را انتخاب کنیم؟ برای انتخاب صحیح باید عواملی مانند نوع مصرف کننده، جریان نامی، میزان جریان راه اندازی، شرایط شبکه برق و کاربرد صنعتی یا ساختمانی بررسی شود.

12. برای تابلو برق صنعتی کدام تیپ فیوز مینیاتوری بهتر است؟ در تابلوهای برق صنعتی معمولاً تیپ C کاربرد زیادی دارد، اما برای بارهای سنگین با جریان راه اندازی بالا ممکن است تیپ D انتخاب مناسب تری باشد.

13. تفاوت فیوز مینیاتوری تیپ C و D در موتورهای الکتریکی چیست؟ تیپ D نسبت به تیپ C جریان راه اندازی بیشتری را تحمل می کند و معمولاً برای موتورهای بزرگ تر یا تجهیزاتی که هنگام شروع به کار جریان هجومی زیادی دارند استفاده می شود.

14. آیا انتخاب اشتباه تیپ فیوز می تواند باعث مشکل در مدار شود؟ بله. انتخاب تیپ نامناسب ممکن است باعث قطع های مکرر مدار، عملکرد نادرست حفاظت یا حتی کاهش ایمنی تجهیزات شود.

15. بهترین برند فیوز مینیاتوری برای کاربردهای صنعتی کدام است؟ انتخاب برند به شرایط پروژه، استاندارد مورد نیاز، کیفیت ساخت و نوع کاربرد بستگی دارد. در کاربردهای صنعتی معمولاً باید از برندهای معتبر و دارای استانداردهای لازم استفاده شود.
