راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق یکی از مهم ترین موضوعاتی است که مهندسان برق، تکنسین های تاسیسات، سازندگان تابلو برق و حتی مصرف کنندگان عادی هنگام طراحی یا ارتقای سیستم های الکتریکی با آن مواجه می شوند. انتخاب یک فیوز مینیاتوری مناسب تنها به تعیین آمپراژ محدود نمی شود، بلکه مجموعه ای از عوامل فنی مانند نوع بار، جریان نامی، قدرت قطع، تیپ عملکرد، تعداد پل ها، شرایط محیطی و استانداردهای ایمنی در این انتخاب نقش دارند. به همین دلیل استفاده از یک راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق می تواند از بروز خسارت های مالی، توقف تولید، خرابی تجهیزات و حتی خطرات جانی جلوگیری کند.
فیوز مینیاتوری یا MCB که مخفف Miniature Circuit Breaker است، یکی از پرکاربردترین تجهیزات حفاظتی در سیستم های توزیع برق محسوب می شود. این تجهیز وظیفه دارد در صورت بروز اضافه بار یا اتصال کوتاه، مدار را به سرعت قطع کرده و از سیم ها، کابل ها و تجهیزات الکتریکی محافظت کند. امروزه تقریباً تمامی تابلوهای برق صنعتی، تجاری و مسکونی از کلیدهای مینیاتوری به عنوان یکی از اصلی ترین تجهیزات حفاظتی استفاده می کنند.
اهمیت استفاده از راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق زمانی بیشتر مشخص می شود که بدانیم انتخاب اشتباه این تجهیز می تواند باعث عملکرد نامناسب سیستم حفاظتی شود. برای مثال اگر جریان نامی کلید بیشتر از مقدار مورد نیاز انتخاب شود، حفاظت مدار به درستی انجام نخواهد شد و در صورت بروز اضافه بار، سیم کشی آسیب خواهد دید. از طرف دیگر انتخاب کلیدی با جریان کمتر از مقدار مورد نیاز نیز باعث قطع مکرر مدار و ایجاد اختلال در عملکرد تجهیزات خواهد شد.
به همین دلیل آشنایی کامل با پارامترهای انتخاب کلید مینیاتوری، شناخت انواع مدل ها و درک تفاوت بین تیپ های مختلف، بخش مهمی از راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق محسوب می شود.
کلید مینیاتوری چیست و چه وظیفه ای در تابلو برق دارد؟
پیش از ورود به جزئیات راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق، لازم است ابتدا با عملکرد این تجهیز آشنا شویم. کلید مینیاتوری نوعی تجهیز حفاظتی خودکار است که در مسیر جریان برق قرار می گیرد و هنگام عبور جریان غیرمجاز، مدار را قطع می کند.
اساس عملکرد کلیدهای مینیاتوری بر دو مکانیزم حفاظتی استوار است. مکانیزم اول حفاظت در برابر اضافه بار بوده و توسط بی متال انجام می شود. زمانی که جریان مدار برای مدت مشخصی از حد مجاز بیشتر شود، بی متال گرم شده و باعث قطع مدار می شود. مکانیزم دوم حفاظت در برابر اتصال کوتاه است که توسط واحد مغناطیسی انجام می شود. در این حالت کلید در کسری از ثانیه مدار را قطع می کند تا از آسیب های شدید جلوگیری شود.
در تابلوهای برق، کلید مینیاتوری به عنوان اولین خط دفاعی در برابر خطاهای الکتریکی شناخته می شود. این تجهیز می تواند از تجهیزات زیر محافظت کند:
- کابل ها و سیم های برق
- موتورهای الکتریکی
- تجهیزات روشنایی
- پریزها و مصرف کننده های عمومی
- تجهیزات اتوماسیون صنعتی
- تابلوهای توزیع برق
به همین دلیل در هر راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق تأکید ویژه ای بر انتخاب صحیح این تجهیز وجود دارد.
چرا انتخاب صحیح کلید مینیاتوری اهمیت دارد؟
یکی از مهم ترین بخش های راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق، درک اهمیت انتخاب صحیح این تجهیز است. در بسیاری از پروژه ها مشاهده می شود که تنها بر اساس آمپراژ مصرف کننده، کلید انتخاب می شود؛ در حالی که این روش کاملاً اشتباه است و می تواند منجر به مشکلات جدی شود.
انتخاب صحیح کلید مینیاتوری مزایای متعددی دارد که مهم ترین آن ها عبارت اند از:
افزایش ایمنی سیستم : زمانی که کلید به درستی انتخاب شود، مدار در برابر اضافه بار و اتصال کوتاه محافظت خواهد شد. این موضوع احتمال آتش سوزی و خسارت های ناشی از خطاهای الکتریکی را کاهش می دهد.
افزایش طول عمر تجهیزات : حفاظت مناسب باعث می شود تجهیزات برقی تحت شرایط غیرمجاز قرار نگیرند و در نتیجه طول عمر آن ها افزایش یابد.
کاهش هزینه های تعمیرات: استفاده از راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق موجب می شود تجهیزات گران قیمت از آسیب های ناشی از خطاهای الکتریکی در امان بمانند.
جلوگیری از خاموشی های ناخواسته: انتخاب نادرست کلید مینیاتوری می تواند باعث قطع مکرر برق شود. انتخاب اصولی این مشکل را به حداقل می رساند.

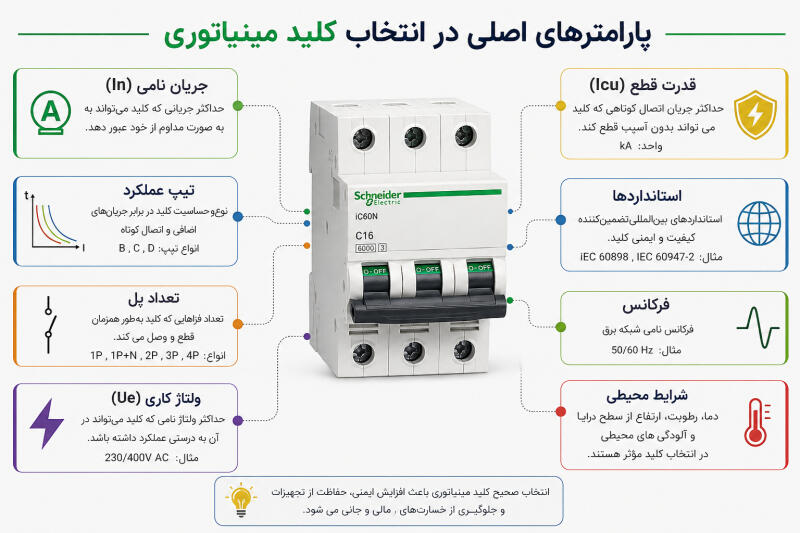

پارامترهای اصلی در انتخاب کلید مینیاتوری
انتخاب کلید مینیاتوری مناسب برای هر تابلو برق نیازمند بررسی دقیق شرایط بهره برداری، ویژگی های مدار و سطح حفاظت مورد نیاز است. یک انتخاب اصولی می تواند نقش مهمی در افزایش ایمنی تجهیزات الکتریکی، جلوگیری از آسیب های ناشی از اضافه بار و اتصال کوتاه، کاهش هزینه های تعمیر و نگهداری و افزایش پایداری شبکه برق ایفا کند.
از سوی دیگر، بی توجهی به معیارهای فنی هنگام انتخاب این تجهیز ممکن است باعث عملکرد نامناسب سیستم حفاظتی، خاموشی های ناخواسته و کاهش طول عمر تجهیزات شود. به همین دلیل توصیه می شود پیش از خرید، نیازهای واقعی پروژه به دقت ارزیابی شده و کلیدی انتخاب شود که بتواند حفاظت مطمئن و عملکرد پایدار را در شرایط مختلف کاری تضمین کند.
در هر راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق باید به پارامترهای فنی زیر توجه ویژه داشت:
| پارامتر | اهمیت |
| جریان نامی (In) | تعیین مقدار جریان مجاز |
| قدرت قطع (Icu) | تحمل جریان اتصال کوتاه |
| تیپ عملکرد | B، C یا D |
| تعداد پل | تک پل تا چهار پل |
| ولتاژ کاری | سازگاری با شبکه برق |
| استانداردها | تضمین کیفیت و ایمنی |
| برند سازنده | کیفیت و دوام محصول |
هر یک از این پارامترها می توانند تأثیر مستقیمی بر عملکرد سیستم حفاظتی داشته باشند و باید در فرآیند انتخاب مورد بررسی قرار گیرند.
جریان نامی کلید مینیاتوری چیست؟
جریان نامی یا Rated Current یکی از مهم ترین معیارها در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق محسوب می شود. این پارامتر نشان دهنده حداکثر جریانی است که کلید می تواند به صورت مداوم از خود عبور دهد بدون آنکه عمل کند.
رایج ترین جریان های نامی موجود در بازار عبارت اند از:
| جریان نامی | کاربرد |
| 6 آمپر | روشنایی |
| 10 آمپر | روشنایی و مصارف سبک |
| 16 آمپر | پریزهای عمومی |
| 20 آمپر | بارهای نیمه سنگین |
| 25 آمپر | تجهیزات صنعتی سبک |
| 32 آمپر | موتورهای کوچک |
| 40 آمپر | تابلوهای فرعی |
| 63 آمپر | تابلوهای اصلی |
انتخاب جریان نامی باید بر اساس سطح مقطع کابل، جریان مصرفی بار و استانداردهای طراحی انجام شود. در یک راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق حرفه ای، هیچ گاه صرفاً بر اساس توان مصرف کننده اقدام به انتخاب کلید نمی شود، بلکه تمامی عوامل حفاظتی نیز در نظر گرفته می شوند.
نقش قدرت قطع در انتخاب کلید مینیاتوری
یکی دیگر از پارامترهای مهم در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق، قدرت قطع یا Breaking Capacity است. این مشخصه نشان می دهد کلید تا چه میزان جریان اتصال کوتاه را می تواند بدون آسیب قطع کند.
رایج ترین قدرت های قطع عبارت اند از:
| قدرت قطع | کاربرد |
| 4.5kA | ساختمان های مسکونی |
| 6kA | پروژه های تجاری |
| 10kA | صنایع سبک |
| 15kA | صنایع سنگین |
هرچه فاصله تابلو برق تا ترانسفورماتور کمتر باشد، جریان اتصال کوتاه افزایش پیدا می کند و نیاز به کلیدهایی با قدرت قطع بالاتر وجود خواهد داشت. به همین دلیل بررسی سطح اتصال کوتاه شبکه یکی از الزامات اصلی راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق است.
انواع تیپ های کلید مینیاتوری و اهمیت آن ها در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق
یکی از مهم ترین بخش های راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق، شناخت تیپ یا منحنی قطع کلید مینیاتوری است. بسیاری از خریداران تنها به جریان نامی توجه می کنند، در حالی که انتخاب تیپ نامناسب می تواند باعث عملکرد اشتباه سیستم حفاظتی شود. تیپ کلید مشخص می کند که در هنگام افزایش ناگهانی جریان، کلید در چه محدوده ای عمل کند.
در واقع همه تجهیزات الکتریکی رفتار یکسانی ندارند. برخی تجهیزات مانند لامپ ها و تجهیزات روشنایی هنگام روشن شدن جریان هجومی کمی دارند، اما تجهیزاتی مانند الکتروموتورها، کمپرسورها، ترانسفورماتورها و دستگاه های جوشکاری در لحظه راه اندازی چندین برابر جریان نامی مصرف می کنند. اگر تیپ کلید متناسب با این شرایط انتخاب نشود، قطع ناخواسته مدار اجتناب ناپذیر خواهد بود.
به همین دلیل در هر راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق باید به انتخاب صحیح تیپ کلید توجه ویژه ای شود.
کلید مینیاتوری تیپ B
تیپ B یکی از پرکاربردترین انواع کلیدهای مینیاتوری در ساختمان های مسکونی است. این نوع کلید در جریان های بین 3 تا 5 برابر جریان نامی عمل می کند. به عنوان مثال اگر یک کلید 16 آمپر تیپ B داشته باشیم، در صورت رسیدن جریان به محدوده تقریبی 48 تا 80 آمپر، بخش مغناطیسی آن فعال خواهد شد.
کاربردهای اصلی تیپ B عبارت اند از:
- سیستم های روشنایی
- مدارهای خانگی
- پریزهای معمولی
- تجهیزات الکترونیکی حساس
- ساختمان های مسکونی
در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق توصیه می شود در مدارهایی که فاقد جریان هجومی قابل توجه هستند، از تیپ B استفاده شود.
کلید مینیاتوری تیپ C
تیپ C پرمصرف ترین نوع کلید مینیاتوری در صنایع و ساختمان های تجاری محسوب می شود. این نوع کلید در محدوده 5 تا 10 برابر جریان نامی عمل می کند. برای نمونه یک کلید 16 آمپر تیپ C در محدوده تقریبی 80 تا 160 آمپر وارد ناحیه قطع مغناطیسی می شود.
کاربردهای اصلی عبارت اند از:
- الکتروموتورها
- پمپ ها
- سیستم های تهویه
- کمپرسورها
- تابلوهای صنعتی
- تجهیزات کارگاهی
به دلیل وجود جریان راه اندازی در این تجهیزات، استفاده از تیپ B معمولاً باعث قطع های مکرر خواهد شد. به همین علت در اغلب پروژه های صنعتی، راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق استفاده از تیپ C را پیشنهاد می کند.
کلید مینیاتوری تیپ D
تیپ D برای بارهایی طراحی شده است که جریان هجومی بسیار بالایی دارند. این کلیدها در محدوده 10 تا 20 برابر جریان نامی عمل می کنند.
کاربردهای اصلی:
- ترانسفورماتورها
- دستگاه های جوش
- موتورهای سنگین
- تجهیزات صنعتی خاص
- ماشین آلات با جریان استارت بالا
در بسیاری از پروژه های صنعتی سنگین، انتخاب تیپ D بخشی مهم از راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق محسوب می شود زیرا استفاده از تیپ های دیگر می تواند منجر به قطع ناخواسته مدار در زمان راه اندازی شود.
مقایسه تیپ های B ، C و D
| نوع کلید | محدوده عملکرد مغناطیسی | کاربرد اصلی |
| B | 3 تا 5 برابر جریان نامی | روشنایی و مصارف خانگی |
| C | 5 تا 10 برابر جریان نامی | موتورهای معمولی و صنایع |
| D | 10 تا 20 برابر جریان نامی | موتورهای سنگین و ترانس ها |
این جدول یکی از مهم ترین بخش های راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق است زیرا بسیاری از خطاهای انتخاب از عدم شناخت همین تیپ ها ناشی می شود.
استانداردهای مهم در خرید کلید مینیاتوری
در هنگام خرید کلید مینیاتوری، توجه به کیفیت ساخت، قابلیت اطمینان، دقت عملکرد و سازگاری محصول با شرایط بهره برداری از اهمیت بسیار زیادی برخوردار است. یک کلید مینیاتوری مناسب باید بتواند در شرایط مختلف کاری عملکردی پایدار و مطمئن ارائه دهد و در زمان بروز خطا به درستی از مدار و تجهیزات محافظت کند.
استفاده از محصولات تولیدشده توسط برندهای معتبر و دارای تاییدیه های لازم، علاوه بر افزایش ایمنی سیستم برق، موجب کاهش هزینه های نگهداری، افزایش طول عمر تجهیزات و جلوگیری از بروز خاموشی های ناخواسته می شود. به همین دلیل بررسی مشخصات فنی، کیفیت تولید و اعتبار سازنده پیش از خرید، نقش مهمی در انتخاب یک کلید مینیاتوری مطمئن و کارآمد دارد.
مهم ترین استانداردهای جهانی عبارت اند از:
| استاندارد | توضیحات |
| IEC 60898 | کاربردهای خانگی و تجاری |
| IEC 60947-2 | کاربردهای صنعتی |
| CE | انطباق با استانداردهای اروپا |
| ISO | تضمین کیفیت تولید |
وجود این استانداردها نشان دهنده رعایت الزامات ایمنی و کیفیت در فرآیند تولید است.
شرایط محیطی و تاثیر آن بر انتخاب کلید مینیاتوری
یکی از نکاتی که معمولاً نادیده گرفته می شود اما در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق اهمیت زیادی دارد، شرایط محیط نصب است.
عوامل زیر باید بررسی شوند:
دمای محیط: افزایش دما می تواند باعث تغییر عملکرد کلید شود. در محیط های گرم معمولاً باید ضریب اصلاح اعمال شود.
رطوبت: در محیط های مرطوب استفاده از تجهیزات با کیفیت بالا اهمیت بیشتری پیدا می کند.
گرد و غبار: تابلوهای نصب شده در محیط های صنعتی باید از درجه حفاظت مناسبی برخوردار باشند.
ارتفاع از سطح دریا: در ارتفاعات بالا قدرت خنک کاری هوا کاهش پیدا می کند و بر عملکرد تجهیزات تاثیر می گذارد.
اشتباهات رایج هنگام خرید کلید مینیاتوری
در ادامه راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق لازم است به برخی اشتباهات متداول اشاره شود.
انتخاب صرفاً بر اساس آمپراژ : بسیاری از افراد تنها جریان نامی را ملاک قرار می دهند و تیپ یا قدرت قطع را بررسی نمی کنند.
استفاده از تیپ B برای موتور: این اشتباه باعث قطع های مکرر هنگام استارت موتور خواهد شد.
انتخاب قدرت قطع پایین: در شبکه هایی با سطح اتصال کوتاه بالا، استفاده از کلیدهای ضعیف خطرناک است.
خرید برندهای بی کیفیت: کیفیت پایین می تواند منجر به عملکرد نامناسب در شرایط خطا شود.
عدم توجه به سطح مقطع کابل: کلید باید از کابل محافظت کند، نه فقط مصرف کننده را.
بهترین برندهای کلید مینیاتوری در بازار
یکی از سوالاتی که همواره در راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق مطرح می شود، انتخاب برند مناسب است. کیفیت ساخت، دقت عملکرد، طول عمر مکانیکی، کیفیت مواد اولیه و رعایت استانداردهای بین المللی از جمله عواملی هستند که برندهای مختلف را از یکدیگر متمایز می کنند.
در بازار ایران برندهای متنوعی از کلیدهای مینیاتوری وجود دارند که هر کدام در بازه قیمتی و سطح کیفی متفاوتی قرار می گیرند. انتخاب بهترین گزینه باید بر اساس نوع پروژه، سطح اهمیت حفاظت و بودجه در دسترس انجام شود.
جدول زیر مقایسه ای کلی از برندهای مطرح بازار ارائه می دهد:
| برند | کیفیت ساخت | کاربرد پیشنهادی |
| XKoren | بسیار بالا | پروژه های صنعتی و ساختمانی |
| Schneider Electric | بسیار بالا | صنایع و پروژه های حساس |
| ABB | بسیار بالا | صنایع سنگین |
| Siemens | بسیار بالا | پروژه های حرفه ای |
| LS Electric | بالا | صنایع و ساختمان |
| Chint | متوسط تا بالا | پروژه های عمومی |
| Hyundai | بالا | مصارف صنعتی و تجاری |
در یک راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق حرفه ای، همواره توصیه می شود علاوه بر قیمت، پارامترهایی مانند خدمات پس از فروش، اصالت کالا و دسترسی به قطعات نیز بررسی شوند.
راهنمای انتخاب کلید مینیاتوری برای تابلو برق خانگی
تابلو برق ساختمان های مسکونی معمولاً شامل مدارهای روشنایی، پریزها، کولر، پکیج و سایر مصرف کننده های عمومی است.
نمونه انتخاب متداول:
| مدار | کلید پیشنهادی |
| روشنایی | B10 |
| پریزها | B16 |
| کولر آبی | C16 |
| پمپ آب | C16 یا C20 |
| کولر گازی | C20 یا C25 |
در این نوع پروژه ها رعایت اصول راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق باعث افزایش ایمنی و جلوگیری از آتش سوزی ناشی از اضافه بار خواهد شد.
راهنمای انتخاب کلید مینیاتوری برای تابلو برق صنعتی
در محیط های صنعتی شرایط کاملاً متفاوت است و انتخاب کلید باید با دقت بیشتری انجام شود.
عوامل مهم:
- توان موتور
- جریان راه اندازی
- تعداد دفعات استارت
- سطح اتصال کوتاه شبکه
- نوع بار
- شرایط محیطی
نمونه انتخاب:
| تجهیز | تیپ پیشنهادی |
| موتور سه فاز | C |
| کمپرسور | C یا D |
| ترانسفورماتور | D |
| دستگاه جوش | D |
| تجهیزات روشنایی | B |
به همین دلیل راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق صنعتی معمولاً پیچیده تر از پروژه های مسکونی است.
تاثیر انتخاب صحیح کلید مینیاتوری بر ایمنی ساختمان
امروزه بخش قابل توجهی از حوادث الکتریکی به دلیل حفاظت نامناسب مدارها رخ می دهد. انتخاب صحیح کلید مینیاتوری باعث می شود:
- احتمال آتش سوزی کاهش یابد.
- کابل ها از آسیب مصون بمانند.
- تجهیزات برقی عمر بیشتری داشته باشند.
- عملکرد شبکه برق پایدارتر شود.
- هزینه های تعمیر و نگهداری کاهش یابد.
به همین دلیل رعایت اصول راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق نه تنها یک انتخاب فنی بلکه یک ضرورت ایمنی محسوب می شود.
نمایندگی Xkoren در ایران
نمایندگی ایکس کورن (XKoren) در ایران با ارائه طیف گسترده ای از کلیدهای مینیاتوری تک پل، دو پل، سه پل و چهار پل در آمپراژها و تیپ های مختلف، نیاز پروژه های ساختمانی، تجاری و صنعتی را پوشش می دهد. محصولات XKoren مطابق استانداردهای بین المللی تولید شده و از کیفیت ساخت بالا، عملکرد دقیق و طول عمر مناسب برخوردار هستند. علاوه بر تامین تجهیزات، خدمات مشاوره فنی، انتخاب محصول، پشتیبانی تخصصی و خدمات پس از فروش نیز توسط شبکه فروش این برند ارائه می شود تا مشتریان بتوانند با اطمینان بیشتری نسبت به خرید کلید مینیاتوری مناسب اقدام کنند.
سوالات متداول راهنمای خرید کلید مینیاتوری مناسب برای تابلو برق
- کلید مینیاتوری تیپ B برای چه کاربردی مناسب است؟ تیپ B بیشتر برای مدارهای روشنایی، پریزها و مصرف کننده هایی با جریان هجومی پایین استفاده می شود.
- کلید مینیاتوری تیپ C چه تفاوتی با تیپ B دارد؟ تیپ C برای بارهایی که جریان راه اندازی بالاتری دارند مانند الکتروموتورها و پمپ ها مناسب تر است.
- قدرت قطع کلید مینیاتوری چیست؟ قدرت قطع نشان می دهد کلید حداکثر چه میزان جریان اتصال کوتاه را می تواند بدون آسیب قطع کند.
- آیا می توان کلید با آمپراژ بالاتر انتخاب کرد؟ خیر. انتخاب آمپراژ بالاتر از مقدار مجاز کابل می تواند باعث کاهش سطح حفاظت و آسیب به سیم کشی شود.
- مهم ترین عامل در انتخاب کلید مینیاتوری چیست؟ جریان نامی، تیپ عملکرد و قدرت قطع سه عامل اصلی در انتخاب کلید مینیاتوری هستند.
- آیا برند کلید مینیاتوری اهمیت دارد؟ بله. کیفیت ساخت و دقت عملکرد برندهای معتبر معمولاً بالاتر بوده و ایمنی بیشتری فراهم می کنند.
