انتخاب فیوز مینیاتوری برای موتور یکی از مهم ترین مراحل طراحی و اجرای مدارهای الکتریکی صنعتی و نیمه صنعتی است، زیرا یک انتخاب اشتباه می تواند باعث آسیب دیدن موتور، افزایش هزینه های تعمیرات، کاهش عمر تجهیزات و حتی ایجاد خطرات جدی در سیستم برق رسانی شود. موتورهای الکتریکی هنگام راه اندازی جریان اولیه بالاتری نسبت به جریان نامی خود مصرف می کنند و همین موضوع باعث می شود انتخاب تجهیزات حفاظتی آن ها نیازمند بررسی دقیق مشخصات فنی موتور، شرایط کاری، نوع بار مکانیکی و نحوه راه اندازی باشد.
در بسیاری از تابلوهای برق صنعتی مشاهده می شود که برای حفاظت موتور تنها به عدد توان موتور توجه شده و بدون محاسبه جریان واقعی، یک فیوز مینیاتوری با آمپراژ نامناسب انتخاب می شود. این روش ممکن است در کوتاه مدت باعث روشن شدن موتور شود، اما در شرایط کاری واقعی مانند افزایش بار، استارت های مکرر، افت ولتاژ یا تغییر شرایط محیطی، حفاظت کافی را ایجاد نمی کند.
به همین دلیل انتخاب فیوز مینیاتوری برای موتور باید بر اساس مجموعه ای از عوامل مانند جریان نامی موتور، جریان راه اندازی، نوع منحنی قطع فیوز، تعداد فازها، نحوه اتصال موتور، استانداردهای حفاظتی و هماهنگی با سایر تجهیزات تابلو برق انجام شود. در یک سیستم اصولی معمولاً فیوز در کنار تجهیزاتی مانند کنتاکتور برق، رله اضافه بار یا بیمتال، کلید حرارتی و تجهیزات کنترل مانند اینورتر استفاده می شود تا حفاظت کامل تری برای موتور فراهم شود.
موتورهای الکتریکی قلب بسیاری از تجهیزات صنعتی هستند و خرابی آن ها می تواند باعث توقف خط تولید، افزایش هزینه های نگهداری و کاهش بهره وری کارخانه شود. به همین دلیل مهندسان برق و متخصصان اتوماسیون صنعتی هنگام طراحی مدار موتور، توجه ویژه ای به انتخاب تجهیزات حفاظتی دارند. یکی از مهم ترین این تجهیزات، فیوز مینیاتوری مناسب است که وظیفه اصلی آن قطع سریع مدار در برابر اتصال کوتاه و جریان های غیرمجاز است.
البته باید توجه داشت که فیوز مینیاتوری به تنهایی تمام حفاظت های مورد نیاز موتور را تأمین نمی کند. برای مثال، در شرایطی مانند گیرپاژ شفت موتور، افزایش تدریجی جریان یا کارکرد طولانی مدت موتور تحت بار اضافه، معمولاً تجهیزاتی مانند بیمتال یا کلید حرارتی عملکرد دقیق تری دارند. بنابراین انتخاب درست ترکیب تجهیزات حفاظتی اهمیت زیادی دارد.
در این مقاله به صورت تخصصی بررسی می کنیم که چگونه باید انتخاب فیوز مینیاتوری برای موتور انجام شود، چه عواملی روی این انتخاب تأثیر دارند، چه تفاوتی میان انواع فیوزها وجود دارد و چگونه می توان مناسب ترین گزینه را برای موتورهای تک فاز و سه فاز انتخاب کرد.
هدف این راهنما ارائه یک مرجع کامل برای برق کاران صنعتی، مهندسان برق، تکنسین های تابلو سازی، مدیران کارخانه ها و افرادی است که قصد خرید یا طراحی سیستم حفاظتی موتورهای الکتریکی را دارند.
فیوز مینیاتوری چیست و چه نقشی در مدار موتور دارد؟
فیوز مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از پرکاربردترین تجهیزات حفاظتی در مدارهای الکتریکی است که برای جلوگیری از آسیب ناشی از اتصال کوتاه و اضافه جریان شدید مورد استفاده قرار می گیرد. این تجهیز با استفاده از مکانیزم حرارتی و مغناطیسی، شرایط غیرعادی جریان را تشخیص داده و در زمان مشخص مدار را قطع می کند.
در مدار موتورهای الکتریکی، جریان مصرفی موتور در هنگام شروع به کار معمولاً چند برابر جریان نامی آن است. این جریان که به آن جریان هجومی یا جریان راه اندازی گفته می شود، برای مدت کوتاهی اتفاق می افتد و یک فیوز نامناسب ممکن است در همین لحظه مدار را قطع کند. به همین دلیل انتخاب نوع فیوز اهمیت بسیار زیادی دارد.
برای مثال، اگر یک موتور سه فاز با توان مشخص به فیوزی با منحنی قطع نامناسب متصل شود، هنگام استارت ممکن است فیوز عمل کرده و باعث توقف موتور شود. از طرف دیگر، انتخاب فیوز با ظرفیت بسیار بالا نیز باعث می شود در زمان بروز خطا، حفاظت کافی ایجاد نشود.
بنابراین انتخاب فیوز مینیاتوری برای موتور تنها انتخاب یک عدد آمپر روی بدنه فیوز نیست، بلکه یک فرآیند مهندسی است که باید شرایط واقعی کار موتور را در نظر بگیرد. در یک مدار استاندارد موتور معمولاً مسیر حفاظت به شکل زیر طراحی می شود:
هماهنگی میان این تجهیزات باعث می شود موتور در شرایط مختلف، بیشترین میزان ایمنی و طول عمر را داشته باشد.
اهمیت انتخاب صحیح فیوز مینیاتوری برای موتور
انتخاب فیوز مینیاتوری برای موتور یکی از بخش های حساس در طراحی تابلوهای برق صنعتی است، زیرا موتورهای الکتریکی برخلاف بسیاری از مصرف کننده های معمولی، رفتار متفاوتی هنگام راه اندازی و کارکرد مداوم دارند. یک موتور در لحظه شروع به حرکت، برای غلبه بر اینرسی مکانیکی و ایجاد گشتاور اولیه، جریانی چند برابر جریان نامی خود از شبکه دریافت می کند. اگر تجهیزات حفاظتی بدون توجه به این شرایط انتخاب شوند، ممکن است مدار در زمان استارت موتور به صورت ناخواسته قطع شود یا در شرایط خطرناک، حفاظت لازم را ارائه ندهد.
در سیستم های صنعتی، هدف از نصب فیوز تنها خاموش کردن مدار در زمان خرابی نیست، بلکه ایجاد یک تعادل میان تأمین انرژی مورد نیاز موتور، جلوگیری از قطع های غیرضروری و محافظت از تجهیزات الکتریکی است. به همین دلیل مهندسان برق هنگام انتخاب فیوز مناسب، علاوه بر توان موتور، پارامترهای مختلفی مانند جریان کاری، نوع بار، تعداد دفعات روشن و خاموش شدن موتور، شرایط محیطی و هماهنگی با سایر تجهیزات مدار را بررسی می کنند.
یک موتور که در یک خط تولید به صورت مداوم کار می کند، شرایط متفاوتی نسبت به موتوری دارد که در یک دستگاه با استارت های متوالی فعالیت دارد. برای مثال، موتور یک پمپ آب، فن صنعتی یا کمپرسور ممکن است جریان راه اندازی متفاوتی نسبت به موتور یک نوار نقاله یا دستگاه پرس داشته باشد. بنابراین نمی توان تنها با مشاهده پلاک موتور، یک نسخه ثابت برای همه کاربردها ارائه کرد.
بررسی جریان نامی موتور در انتخاب فیوز مینیاتوری
اولین و مهم ترین پارامتر در انتخاب فیوز مینیاتوری برای موتور، بررسی جریان نامی موتور است. جریان نامی مقداری است که موتور در شرایط استاندارد و تحت بار مشخص از شبکه دریافت می کند و معمولاً روی پلاک مشخصات موتور درج شده است.
اطلاعاتی که معمولاً روی پلاک موتور مشاهده می شود شامل موارد زیر است:
بسیاری از افراد هنگام خرید تجهیزات حفاظتی فقط به توان موتور توجه می کنند، اما توان به تنهایی معیار مناسبی برای انتخاب فیوز نیست. دو موتور با توان مشابه ممکن است به دلیل تفاوت در راندمان، ضریب توان یا نوع طراحی، جریان های متفاوتی داشته باشند.
به همین دلیل در یک طراحی اصولی ابتدا جریان واقعی موتور مشخص شده و سپس بر اساس آن، ظرفیت فیوز تعیین می شود.
فرمول تقریبی جریان موتور سه فاز به شکل زیر است:
I = P ÷ (√3 × V × Cosφ × η)
که در آن:
- I = جریان موتور بر حسب آمپر
- P = توان موتور بر حسب وات
- V = ولتاژ خط
- Cosφ = ضریب توان
- η = راندمان موتور
البته در پروژه های صنعتی معمولاً علاوه بر محاسبات، جریان درج شده روی پلاک موتور نیز بررسی می شود، زیرا سازنده موتور بر اساس شرایط واقعی کار، مقدار جریان را مشخص کرده است.
تأثیر جریان راه اندازی موتور در انتخاب فیوز
یکی از مهم ترین دلایل اهمیت انتخاب فیوز مینیاتوری برای موتور، موضوع جریان راه اندازی است. زمانی که موتور خاموش است، سیم پیچ های آن مقاومت کمی در برابر جریان دارند و موتور برای ایجاد میدان مغناطیسی اولیه، جریان زیادی دریافت می کند. این جریان ممکن است بین ۵ تا ۸ برابر جریان نامی موتور باشد و در برخی موتورهای خاص حتی بیشتر نیز شود.
به عنوان مثال: فرض کنید یک موتور سه فاز جریان نامی ۱۰ آمپر دارد. هنگام راه اندازی ممکن است جریان لحظه ای آن به ۶۰ آمپر برسد. اگر برای این موتور یک فیوز معمولی با منحنی قطع سریع انتخاب شود، احتمال دارد فیوز در همان لحظه شروع به کار موتور عمل کند. اینجاست که مفهوم منحنی قطع فیوز مینیاتوری اهمیت پیدا می کند.
آشنایی با منحنی قطع فیوزهای مینیاتوری
فیوزهای مینیاتوری بر اساس سرعت عملکرد و میزان تحمل جریان لحظه ای، دارای منحنی های مختلفی هستند. رایج ترین منحنی ها عبارت اند از:
برای بسیاری از موتورهای الکتریکی، استفاده از فیوز تیپ C یا D مناسب تر از تیپ B است، زیرا این فیوزها توانایی تحمل جریان لحظه ای بیشتری دارند. به عنوان نمونه، در یک موتور که چندین بار در روز روشن و خاموش می شود، انتخاب فیوز تیپ B می تواند باعث قطع های ناخواسته شود. در مقابل، استفاده از فیوز تیپ C یا D با توجه به شرایط کاری، عملکرد مطمئن تری ایجاد می کند. البته انتخاب تیپ مناسب باید با توجه به مشخصات موتور، ظرفیت کابل، روش راه اندازی و هماهنگی حفاظتی انجام شود.
رابطه بین توان موتور و ظرفیت فیوز مینیاتوری
یکی از سوالات رایج در حوزه برق صنعتی این است: برای هر موتور چند آمپر فیوز مینیاتوری انتخاب کنیم؟ پاسخ این سوال به عوامل مختلفی بستگی دارد، اما می توان یک جدول تقریبی برای انتخاب اولیه ارائه کرد.
نکته مهم: این جدول یک راهنمای اولیه است و انتخاب نهایی باید بر اساس جریان واقعی پلاک موتور، شرایط محیطی و استانداردهای طراحی انجام شود.

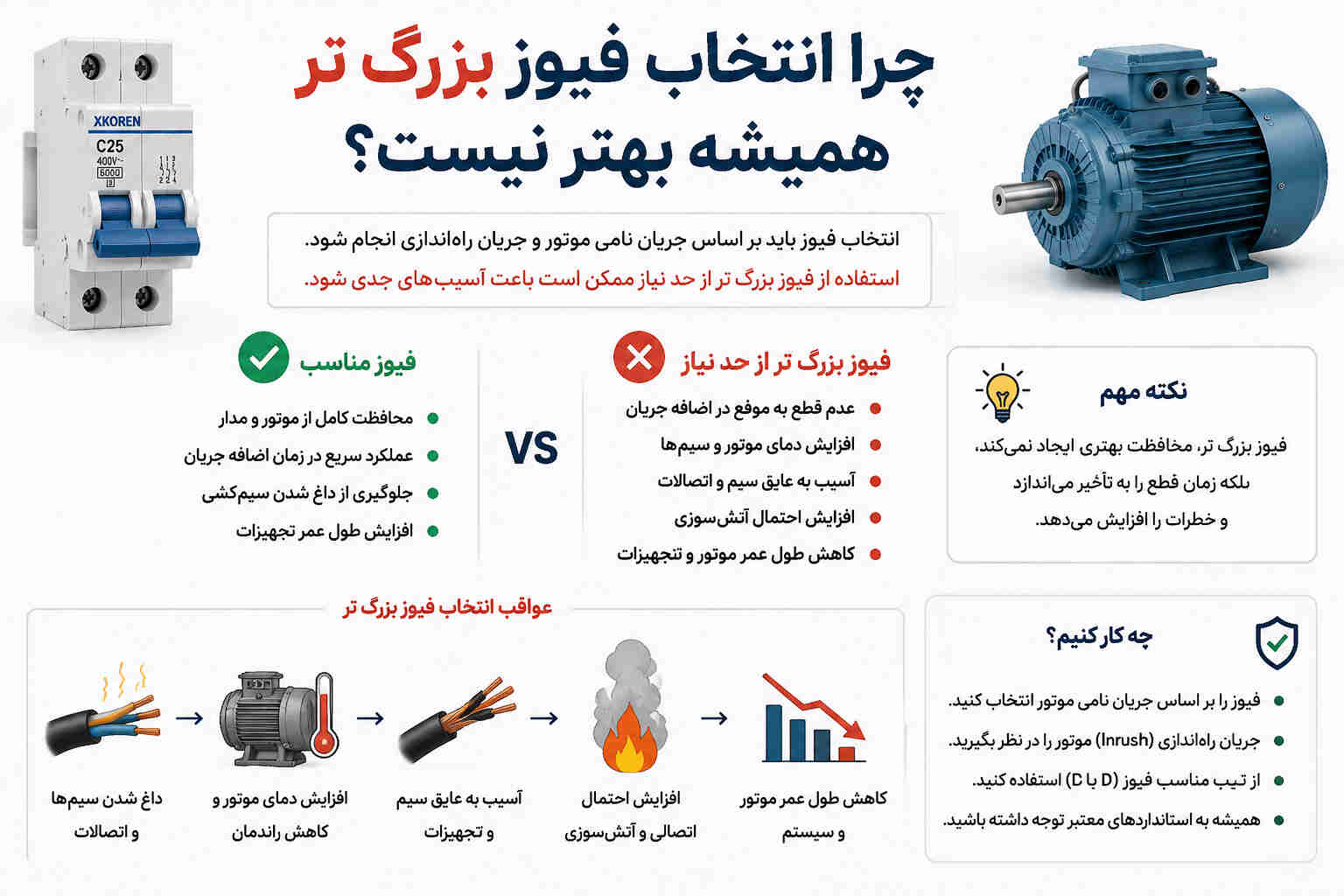

چرا انتخاب فیوز بزرگ تر همیشه بهتر نیست؟
یکی از اشتباهات رایج در انتخاب فیوز مینیاتوری برای موتور این است که تصور کنیم هرچه آمپر فیوز بیشتر باشد، حفاظت بهتر خواهد بود. در واقع انتخاب فیوز با ظرفیت بیش از حد می تواند خطرناک باشد. برای مثال، اگر یک موتور با جریان کاری ۱۰ آمپر به فیوز ۴۰ آمپر متصل شود، در زمان ایجاد مشکل ممکن است فیوز دیرتر عمل کند و جریان غیرمجاز مدت طولانی تری در سیم پیچ موتور عبور کند. نتیجه این اتفاق می تواند شامل موارد زیر باشد:
- افزایش دمای سیم پیچ موتور
- کاهش عمر عایق بندی
- سوختن موتور
- آسیب به کابل ها
- افزایش هزینه تعمیرات
بنابراین فیوز باید به اندازه ای انتخاب شود که هم جریان عادی موتور را تحمل کند و هم در شرایط خطا بتواند سریع عمل کند.
روش دقیق انتخاب فیوز مینیاتوری برای موتورهای تک فاز و سه فاز
انتخاب فیوز مینیاتوری برای موتور در موتورهای تک فاز و سه فاز دارای تفاوت هایی است که توجه به آن ها برای طراحی صحیح مدارهای الکتریکی ضروری است. بسیاری از مشکلاتی که در کارکرد موتورهای صنعتی مشاهده می شود، به دلیل انتخاب اشتباه تجهیزات حفاظتی در ابتدای طراحی مدار اتفاق می افتد. اگرچه اصول کلی حفاظت در هر دو نوع موتور مشابه است، اما تفاوت در ساختار شبکه، مقدار جریان مصرفی و نحوه راه اندازی باعث می شود روش انتخاب فیوز متفاوت باشد.
موتورهای تک فاز معمولاً در تجهیزات کوچک تر مانند پمپ های خانگی و صنعتی سبک، فن ها، کمپرسورها، دستگاه های کارگاهی و تجهیزات خدماتی استفاده می شوند. در مقابل، موتورهای سه فاز بیشتر در صنایع، کارخانه ها، خطوط تولید و ماشین آلات سنگین کاربرد دارند و به دلیل راندمان بالاتر و عملکرد پایدارتر، سهم بسیار زیادی از مصرف انرژی صنعتی را به خود اختصاص داده اند.
در هر دو حالت، هدف اصلی از انتخاب فیوز مینیاتوری برای موتور این است که در زمان بروز خطاهایی مانند اتصال کوتاه، افزایش شدید جریان یا آسیب در مدار، جریان برق در سریع ترین زمان ممکن قطع شود و از آسیب دیدن تجهیزات جلوگیری شود.
انتخاب فیوز برای موتورهای تک فاز
موتورهای تک فاز معمولاً با ولتاژ ۲۲۰ یا ۲۳۰ ولت کار می کنند و جریان مصرفی آن ها نسبت به موتورهای سه فاز بیشتر است، زیرا توان مورد نیاز تنها از یک خط تأمین می شود. برای مثال، یک موتور تک فاز با توان مشابه یک موتور سه فاز، معمولاً جریان بیشتری مصرف می کند. به همین دلیل در انتخاب فیوز باید علاوه بر توان، جریان واقعی موتور بررسی شود. پارامترهای مهم در انتخاب فیوز موتور تک فاز عبارت اند از:
- جریان نامی موتور
- جریان لحظه ای زمان استارت
- نوع بار مکانیکی متصل به موتور
- طول مسیر کابل
- تعداد دفعات روشن و خاموش شدن
- شرایط محیطی نصب
به عنوان مثال، موتور یک پمپ آب ممکن است در هنگام راه اندازی جریان زیادی دریافت کند، زیرا باید حجم مشخصی از سیال را به حرکت درآورد. در چنین شرایطی انتخاب فیوز با منحنی قطع نامناسب می تواند باعث قطع مکرر مدار شود. در بسیاری از کاربردهای تک فاز، فیوزهای تیپ C انتخاب مناسبی هستند، زیرا نسبت به تیپ B تحمل جریان راه اندازی بیشتری دارند.
انتخاب فیوز برای موتورهای سه فاز
موتورهای سه فاز رایج ترین نوع موتور در صنایع هستند و در تجهیزاتی مانند:
- دستگاه های CNC
- کمپرسورها
- پمپ های صنعتی
- نوار نقاله ها
- ماشین آلات تولیدی
- جرثقیل ها
- فن های صنعتی
استفاده می شوند. در موتورهای سه فاز، انتخاب فیوز مینیاتوری برای موتور باید با دقت بیشتری انجام شود، زیرا این موتورها معمولاً دارای توان بالاتر، جریان راه اندازی بیشتر و حساسیت بالاتر نسبت به شرایط شبکه هستند. در یک مدار استاندارد موتور سه فاز معمولاً ساختار حفاظتی به شکل زیر است:
شبکه برق → فیوز مینیاتوری یا کلید حفاظتی → کنتاکتور برق → بیمتال یا کلید حرارتی → موتور
هر کدام از این تجهیزات وظیفه مشخصی دارند.
نقش کنتاکتور برق در مدار موتور
کنتاکتور برق یکی از اجزای مهم در مدارهای فرمان و قدرت موتور است. وظیفه اصلی کنتاکتور، قطع و وصل جریان موتور به وسیله فرمان الکتریکی است. به عبارت ساده، فیوز وظیفه حفاظت را انجام می دهد، اما کنتاکتور وظیفه کنترل روشن و خاموش شدن موتور را بر عهده دارد. استفاده از کنتاکتور باعث می شود:
- موتور از راه دور کنترل شود.
- امکان طراحی مدارهای اتوماتیک فراهم شود.
- تجهیزات کنترلی مانند تایمر، سنسور و PLC به مدار اضافه شوند.
- استهلاک کلیدهای دستی کاهش پیدا کند.
در بسیاری از تابلوهای صنعتی، فیوز مینیاتوری، کنتاکتور برق و تجهیزات حفاظت اضافه بار در کنار یکدیگر کار می کنند تا یک سیستم کامل ایجاد شود.
تفاوت فیوز مینیاتوری و بیمتال در حفاظت موتور
یکی از اشتباهات رایج در طراحی مدار موتور، تصور این است که فیوز مینیاتوری می تواند تمام حفاظت های مورد نیاز موتور را انجام دهد. اما عملکرد فیوز و بیمتال کاملاً متفاوت است.
فرض کنید یک موتور به دلیل خرابی مکانیکی، بار بیشتری تحمل کند. در این شرایط ممکن است جریان موتور کمی بیشتر از مقدار استاندارد شود، اما به اندازه ای نباشد که فیوز عمل کند. در این حالت بیمتال وارد عمل می شود و پس از تشخیص اضافه بار، مدار فرمان کنتاکتور را قطع می کند. به همین دلیل در مدارهای حرفه ای، انتخاب فیوز مینیاتوری برای موتور باید همراه با انتخاب صحیح بیمتال انجام شود.
نقش کلید حرارتی در حفاظت کامل تر موتور
کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یکی دیگر از تجهیزات پرکاربرد برای حفاظت موتور است که ترکیبی از چند عملکرد حفاظتی را ارائه می دهد.
این تجهیز معمولاً شامل:
- حفاظت اتصال کوتاه
- حفاظت اضافه بار
- قابلیت تنظیم جریان
- امکان قطع دستی مدار
است. در بسیاری از پروژه های صنعتی، به جای استفاده جداگانه از فیوز و بیمتال، از کلید حرارتی استفاده می شود؛ مخصوصاً در موتورهایی که نیاز به حفاظت دقیق تر دارند. با این حال، انتخاب بین فیوز مینیاتوری، بیمتال و کلید حرارتی به نوع پروژه، استاندارد طراحی و شرایط بهره برداری بستگی دارد.

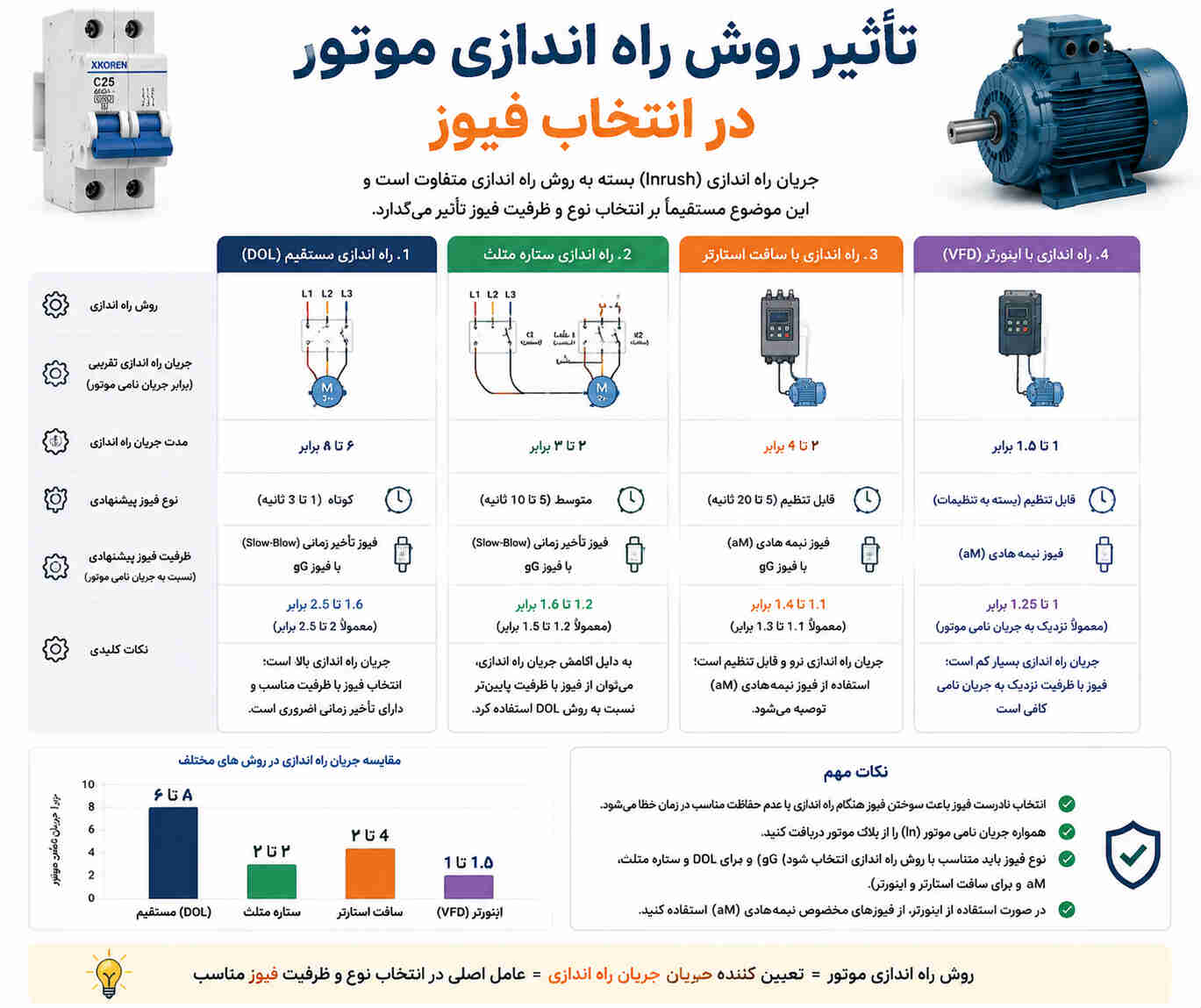

تأثیر روش راه اندازی موتور در انتخاب فیوز
یکی از عوامل مهم در انتخاب فیوز مینیاتوری برای موتور، روش راه اندازی موتور است. موتورها ممکن است به روش های مختلف راه اندازی شوند:
۱. راه اندازی مستقیم (Direct Online) : در این روش موتور مستقیماً به شبکه متصل می شود. این ساده ترین روش است اما بیشترین جریان راه اندازی را ایجاد می کند.
در این حالت معمولاً باید فیوزی انتخاب شود که بتواند جریان اولیه موتور را تحمل کند.
۲. راه اندازی ستاره مثلث : در موتورهای توان بالاتر، برای کاهش جریان اولیه از روش ستاره مثلث استفاده می شود.
در این روش جریان شروع کار کاهش پیدا می کند و شرایط انتخاب تجهیزات حفاظتی متفاوت خواهد بود.
۳. راه اندازی با اینورتر : استفاده از اینورتر یکی از روش های پیشرفته کنترل موتور است. اینورتر علاوه بر کنترل سرعت، امکان کاهش جریان راه اندازی و ایجاد حفاظت های الکترونیکی مختلف را فراهم می کند. در مدارهایی که موتور توسط اینورتر کنترل می شود، هماهنگی بین فیوز، کابل، اینورتر و موتور اهمیت زیادی دارد. انتخاب فیوز برای ورودی اینورتر باید با توجه به جریان ورودی درایو انجام شود، نه فقط جریان پلاک موتور.
نقش خازن در مدارهای موتور
در برخی موتورهای تک فاز، خازن برای ایجاد اختلاف فاز و کمک به راه اندازی موتور استفاده می شود. خرابی یا انتخاب نامناسب خازن می تواند باعث:
- افزایش جریان راه اندازی
- کاهش گشتاور موتور
- گرم شدن سیم پیچ ها
- عملکرد نامناسب حفاظت ها
شود. بنابراین هنگام بررسی انتخاب فیوز مینیاتوری برای موتور باید شرایط کلی مدار بررسی شود و تنها خود فیوز مورد توجه قرار نگیرد.
جدول انتخاب فیوز مینیاتوری برای موتور بر اساس توان، جریان و نوع کاربرد
یکی از پرتکرارترین سوالات در حوزه برق صنعتی این است که برای هر موتور چه فیوز مینیاتوری باید انتخاب کنیم؟ پاسخ دقیق به این سوال نیازمند بررسی اطلاعات پلاک موتور، شرایط کاری و نوع راه اندازی است، اما ارائه یک جدول راهنما می تواند به عنوان نقطه شروع برای انتخاب اولیه مورد استفاده قرار گیرد.
در فرآیند انتخاب فیوز مینیاتوری برای موتور باید توجه داشت که عدد آمپر درج شده روی فیوز نباید صرفاً بر اساس توان موتور انتخاب شود. توان تنها یکی از پارامترهای مؤثر است و عواملی مانند راندمان موتور، ضریب توان، ولتاژ شبکه، نوع بار مکانیکی و جریان لحظه ای راه اندازی نیز تأثیر مستقیم دارند. جدول زیر یک راهنمای عمومی برای موتورهای رایج سه فاز است:
نکته تخصصی: این مقادیر صرفاً جهت انتخاب اولیه هستند. در پروژه های صنعتی واقعی، مقدار نهایی باید بر اساس جریان درج شده روی پلاک موتور و شرایط طراحی تعیین شود.
جدول انتخاب فیوز مینیاتوری برای موتورهای تک فاز
موتورهای تک فاز به دلیل جریان مصرفی بالاتر، نیازمند دقت بیشتری هنگام انتخاب فیوز هستند. جدول زیر یک راهنمای عمومی برای موتورهای تک فاز ۲۲۰ ولت است:
در موتورهای تک فاز، جریان راه اندازی معمولاً نسبت به جریان کاری مقدار قابل توجهی دارد، بنابراین استفاده از فیوز با منحنی مناسب اهمیت زیادی دارد.

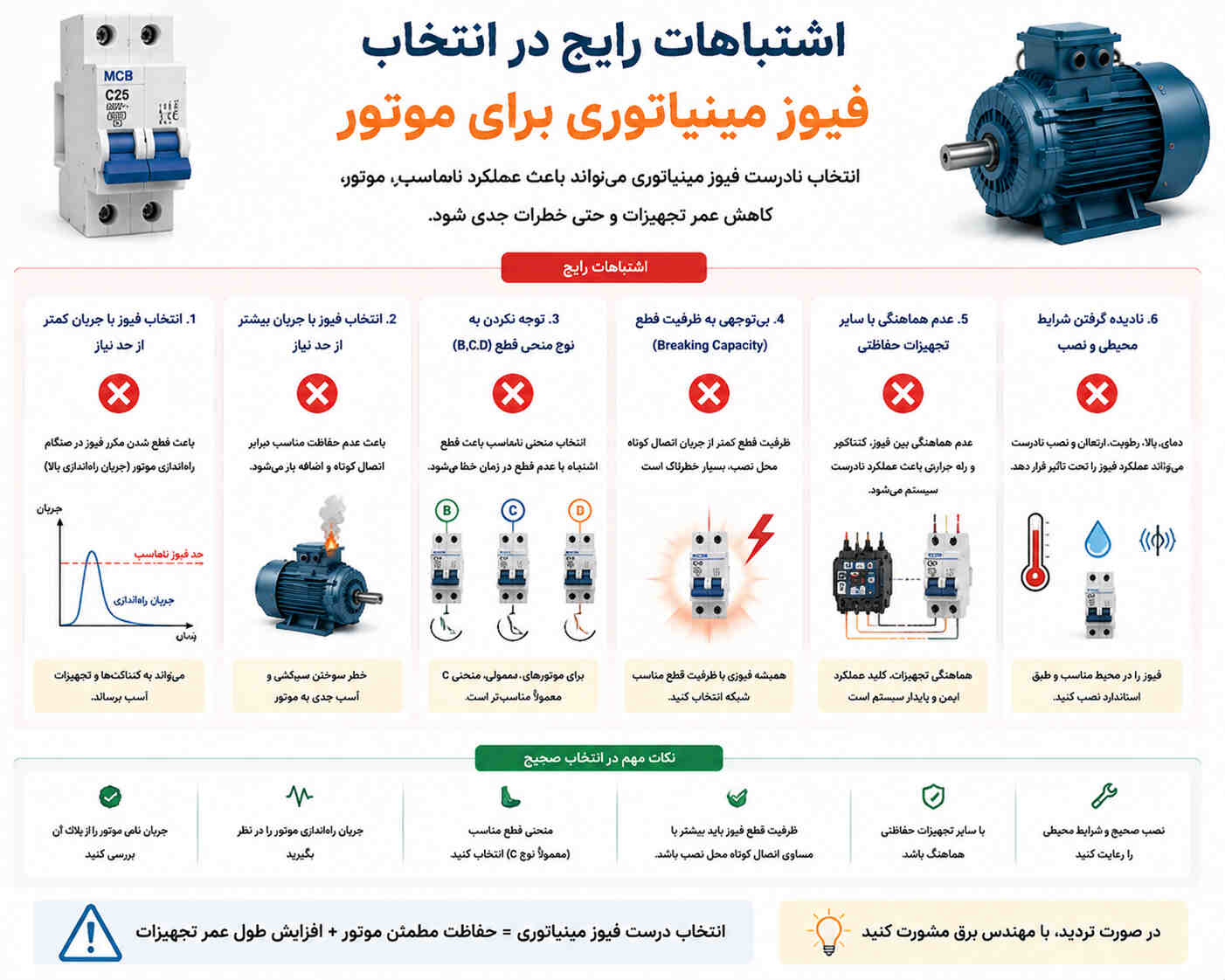

اشتباهات رایج در انتخاب فیوز مینیاتوری برای موتور
بسیاری از خرابی های موتورهای صنعتی نه به دلیل کیفیت پایین موتور، بلکه به دلیل طراحی اشتباه مدار حفاظتی اتفاق می افتند. در ادامه مهم ترین اشتباهات در زمان انتخاب فیوز بررسی می کنیم.
انتخاب فیوز فقط بر اساس توان موتور
یکی از رایج ترین اشتباهات این است که فرد فقط به عدد کیلووات موتور توجه کند. برای مثال ممکن است دو موتور ۵.۵ کیلووات داشته باشیم، اما به دلیل تفاوت در:
- برند موتور،
- راندمان،
- ضریب توان،
- شرایط بار،
جریان مصرفی متفاوتی داشته باشند. بنابراین معیار اصلی باید جریان نامی موتور باشد، نه فقط توان.
استفاده از فیوز تیپ B برای موتورهای صنعتی
فیوزهای تیپ B برای بسیاری از مصرف کننده های مقاومتی مانند روشنایی مناسب هستند، اما برای بسیاری از موتورهای الکتریکی انتخاب مناسبی نیستند. زیرا موتور هنگام شروع به کار جریان زیادی مصرف می کند و ممکن است باعث قطع سریع فیوز شود. در اغلب کاربردهای موتوری، فیوزهای تیپ C یا D عملکرد مناسب تری دارند.
انتخاب فیوز با آمپر بسیار بالا
گاهی برای جلوگیری از قطع شدن مدار، یک فیوز با ظرفیت بالاتر انتخاب می شود. این کار می تواند باعث شود:
- کابل ها بیش از حد گرم شوند،
- موتور دیرتر محافظت شود،
- خطر آتش سوزی افزایش پیدا کند.
فیوز باید با ظرفیت واقعی مدار هماهنگ باشد.
بی توجهی به سطح مقطع کابل
یکی از نکات مهم در انتخاب فیوز مینیاتوری برای موتور، هماهنگی بین فیوز و کابل است. اگر کابل توان عبور جریان مشخصی را داشته باشد، فیوز نباید اجازه عبور جریان بالاتر از ظرفیت کابل را بدهد. به عنوان مثال: کابلی که برای جریان ۲۰ آمپر طراحی شده است، نباید توسط فیوز ۴۰ آمپر محافظت شود.
هماهنگی فیوز مینیاتوری با کلید اتوماتیک
در تابلوهای صنعتی بزرگ، معمولاً علاوه بر فیوز مینیاتوری از کلید اتوماتیک یا MCCB نیز استفاده می شود. کلید اتوماتیک وظیفه حفاظت اصلی مدار را بر عهده دارد و قابلیت تحمل جریان های بالاتر را دارد. در طراحی صحیح باید هماهنگی حفاظتی بین:
- کلید اتوماتیک،
- فیوز مینیاتوری،
- کنتاکتور برق،
- بیمتال،
- موتور
وجود داشته باشد. این هماهنگی باعث می شود در زمان خطا، نزدیک ترین تجهیز حفاظتی وارد عمل شود و کل سیستم دچار خاموشی گسترده نشود.
تأثیر شرایط محیطی در انتخاب فیوز موتور
شرایط نصب موتور نیز روی انتخاب فیوز مینیاتوری برای موتور تأثیرگذار است. برخی عوامل محیطی مهم عبارت اند از:
برای مثال در کارخانه هایی که دمای تابلو برق بالا است، ممکن است نیاز باشد ظرفیت فیوز یا تجهیزات حفاظتی با ضریب اطمینان بیشتری انتخاب شود.
تفاوت فیوز مینیاتوری، کلید حرارتی و بیمتال در حفاظت موتور
یکی از مهم ترین نکات در انتخاب فیوز مینیاتوری برای موتور، شناخت تفاوت بین تجهیزات حفاظتی مختلف است. بسیاری از کاربران و حتی برخی تکنسین ها تصور می کنند که نصب یک فیوز مینیاتوری مناسب می تواند تمام مشکلات حفاظتی موتور را برطرف کند، اما در سیستم های حرفه ای برق صنعتی، هر تجهیز وظیفه مشخصی دارد و برای حفاظت کامل موتور معمولاً ترکیبی از چند تجهیز استفاده می شود.
موتورهای الکتریکی در طول کار ممکن است با شرایط مختلفی مانند اتصال کوتاه، افزایش ناگهانی جریان، اضافه بار مکانیکی، کاهش ولتاژ، قطع یک فاز و افزایش دمای سیم پیچ مواجه شوند. هرکدام از این مشکلات نیازمند نوع خاصی از حفاظت هستند.
فیوز مینیاتوری چه زمانی از موتور محافظت می کند؟
فیوز مینیاتوری یا MCB بیشتر برای حفاظت در برابر اتصال کوتاه و جریان های بسیار بالا طراحی شده است. زمانی که یک خطای شدید در مدار اتفاق بیفتد، مکانیزم مغناطیسی فیوز فعال شده و مدار را در زمان بسیار کوتاهی قطع می کند. مهم ترین وظایف فیوز مینیاتوری:
- جلوگیری از آسیب کابل ها در اثر اتصال کوتاه
- قطع سریع جریان های غیرمجاز
- محافظت اولیه از مدار قدرت
- افزایش ایمنی تابلو برق
اما فیوز مینیاتوری معمولاً برای تشخیص اضافه بارهای طولانی مدت موتور طراحی نشده است. برای مثال اگر یک موتور به دلیل فشار مکانیکی بیش از حد، چند ساعت با جریان بالاتر از مقدار استاندارد کار کند، ممکن است فیوز عمل نکند. در چنین شرایطی تجهیزات دیگری مانند بیمتال یا کلید حرارتی وارد عمل می شوند.
نقش بیمتال در حفاظت موتور
بیمتال یا رله اضافه بار حرارتی یکی از تجهیزات مهم در مدار موتور است که وظیفه اصلی آن محافظت موتور در برابر اضافه بار طولانی مدت است. عملکرد بیمتال بر اساس گرم شدن تیغه های فلزی داخلی آن است. زمانی که جریان عبوری بیشتر از مقدار تنظیم شده باشد، حرارت ایجاد شده باعث تغییر شکل تیغه ها شده و فرمان قطع کنتاکتور برق صادر می شود. بیمتال معمولاً در خروجی کنتاکتور نصب می شود و به صورت مستقیم جریان موتور را کنترل می کند. مزایای استفاده از بیمتال:
- حفاظت دقیق تر موتور در برابر اضافه بار
- قابلیت تنظیم جریان
- جلوگیری از سوختن سیم پیچ موتور
- مناسب برای موتورهای صنعتی
به همین دلیل در بسیاری از تابلوهای صنعتی، ترکیب زیر مشاهده می شود:
فیوز مینیاتوری + کنتاکتور برق + بیمتال + موتور
هرکدام از این تجهیزات یک وظیفه جداگانه دارند.
کلید حرارتی چیست و چه تفاوتی با فیوز دارد؟
کلید حرارتی یا MPCB یکی از کامل ترین تجهیزات حفاظت موتور است که چند عملکرد را به صورت همزمان ارائه می دهد. برخلاف فیوز مینیاتوری که بیشتر برای حفاظت اتصال کوتاه استفاده می شود، کلید حرارتی می تواند:
- اضافه بار را تشخیص دهد،
- اتصال کوتاه را قطع کند،
- جریان موتور را تنظیم کند،
- امکان قطع دستی مدار را فراهم کند.
به همین دلیل در بسیاری از ماشین آلات صنعتی جدید، استفاده از کلید حرارتی به جای ترکیب جداگانه فیوز و بیمتال افزایش یافته است.
جدول مقایسه:
انتخاب فیوز مینیاتوری برای موتور همراه با اینورتر
امروزه بسیاری از موتورهای صنعتی به وسیله اینورتر کنترل می شوند. اینورتر علاوه بر کنترل سرعت، امکان کاهش جریان راه اندازی و مدیریت بهتر عملکرد موتور را فراهم می کند. در مدارهایی که از اینورتر استفاده می شود، فرآیند انتخاب فیوز مینیاتوری برای موتور کمی متفاوت است، زیرا فیوز معمولاً در ورودی اینورتر نصب می شود، نه مستقیماً برای حفاظت خروجی موتور. در این حالت باید موارد زیر بررسی شود:
- جریان ورودی اینورتر
- توان نامی درایو
- ظرفیت اضافه بار اینورتر
- نوع موتور متصل
- شرایط کاری دستگاه
انتخاب اشتباه فیوز در ورودی اینورتر می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت سیستم شود. همچنین باید توجه داشت که خروجی اینورتر به دلیل تولید فرکانس متغیر، شرایط متفاوتی نسبت به برق مستقیم شبکه دارد و حفاظت آن باید مطابق دستورالعمل سازنده اینورتر انجام شود.
نقش خازن در عملکرد موتور و تأثیر آن بر حفاظت مدار
خازن یکی دیگر از قطعاتی است که در برخی موتورهای الکتریکی، مخصوصاً موتورهای تک فاز، نقش مهمی دارد.
وظیفه اصلی خازن در موتورهای تک فاز:
- ایجاد اختلاف فاز برای راه اندازی
- افزایش گشتاور اولیه
- بهبود عملکرد موتور
خرابی خازن می تواند باعث شود موتور:
- سخت روشن شود،
- جریان بیشتری مصرف کند،
- داغ شود،
- عملکرد ناپایداری داشته باشد.
در چنین شرایطی ممکن است تجهیزات حفاظتی مانند فیوز مینیاتوری یا بیمتال نیز زودتر عمل کنند. بنابراین در زمان بررسی مشکل موتور، تنها نباید به فیوز توجه کرد و تمام اجزای مدار باید بررسی شوند.

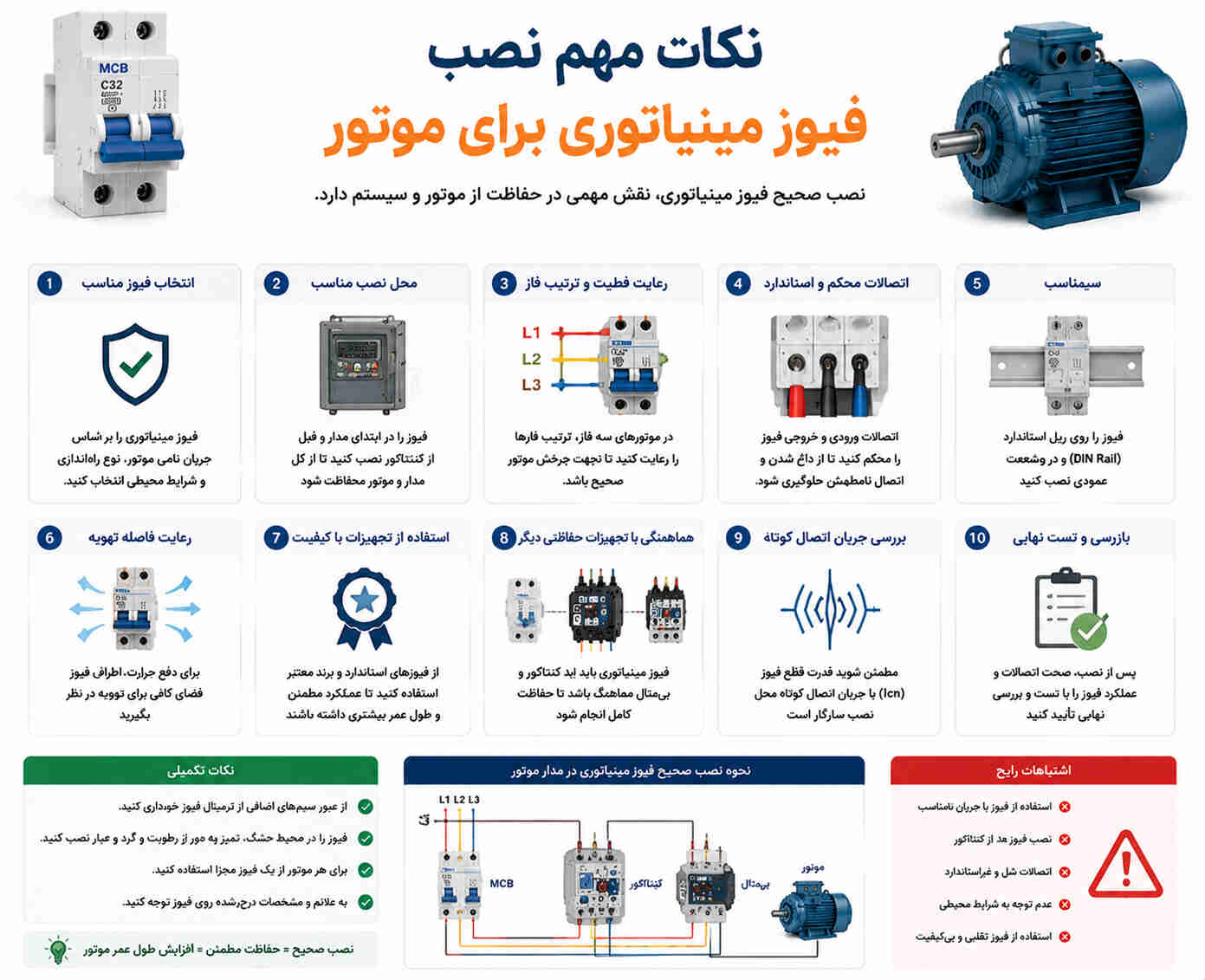

نکات مهم نصب فیوز مینیاتوری برای موتور
حتی بهترین انتخاب فیوز، در صورت نصب اشتباه نمی تواند حفاظت مناسبی ایجاد کند. هنگام نصب باید چند نکته مهم رعایت شود:
۱. بررسی ظرفیت قطع فیوز : فیوز باید توانایی قطع جریان اتصال کوتاه احتمالی شبکه را داشته باشد. این مقدار معمولاً با واحد کیلوآمپر (kA) روی فیوز درج می شود. برای محیط های صنعتی، استفاده از فیوزهایی با ظرفیت قطع مناسب اهمیت زیادی دارد.
۲. هماهنگی فیوز با کابل : یکی از اصول مهم در طراحی مدار این است که: ظرفیت فیوز نباید بیشتر از توان تحمل کابل باشد. انتخاب فیوز بزرگ تر از ظرفیت کابل می تواند باعث داغ شدن سیم ها و آسیب های جدی شود.
۳. توجه به تعداد دفعات استارت موتور : موتورهایی که در طول روز بارها روشن و خاموش می شوند، جریان های راه اندازی بیشتری ایجاد می کنند. در چنین شرایطی باید فیوزی انتخاب شود که تحمل حرارتی و مغناطیسی مناسبی داشته باشد.
تجربه عملی در انتخاب فیوز موتورهای صنعتی
در پروژه های صنعتی، یکی از اشتباهات رایج این است که یک مدل فیوز برای تمام موتورهای کارخانه استفاده شود. در حالی که هر موتور با توجه به نوع کاربری خود شرایط متفاوتی دارد. برای مثال:
- موتور پمپ معمولاً جریان راه اندازی متوسط دارد.
- موتور کمپرسور ممکن است در شروع کار فشار بیشتری تحمل کند.
- موتور نوار نقاله هنگام حرکت اولیه نیاز به گشتاور بالاتری دارد.
- موتور دستگاه های CNC معمولاً همراه با تجهیزات کنترلی مانند اینورتر استفاده می شود.
بنابراین انتخاب فیوز مینیاتوری برای موتور باید بر اساس تجربه، محاسبه و شناخت کاربرد انجام شود، نه صرفاً بر اساس جدول های عمومی.
جمع بندی نکات کلیدی انتخاب فیوز موتور
برای یک انتخاب اصولی باید مراحل زیر انجام شود:
- مشخص کردن نوع موتور (تک فاز یا سه فاز)
- بررسی جریان درج شده روی پلاک موتور
- تعیین نوع بار مکانیکی
- بررسی جریان راه اندازی
- انتخاب منحنی مناسب فیوز (B، C یا D)
- بررسی سطح مقطع کابل
- هماهنگی با کنتاکتور برق، بیمتال یا کلید حرارتی
- بررسی شرایط محیطی نصب
رعایت این مراحل باعث می شود موتور با ایمنی بیشتر کار کند، هزینه تعمیرات کاهش پیدا کند و عمر تجهیزات افزایش یابد.

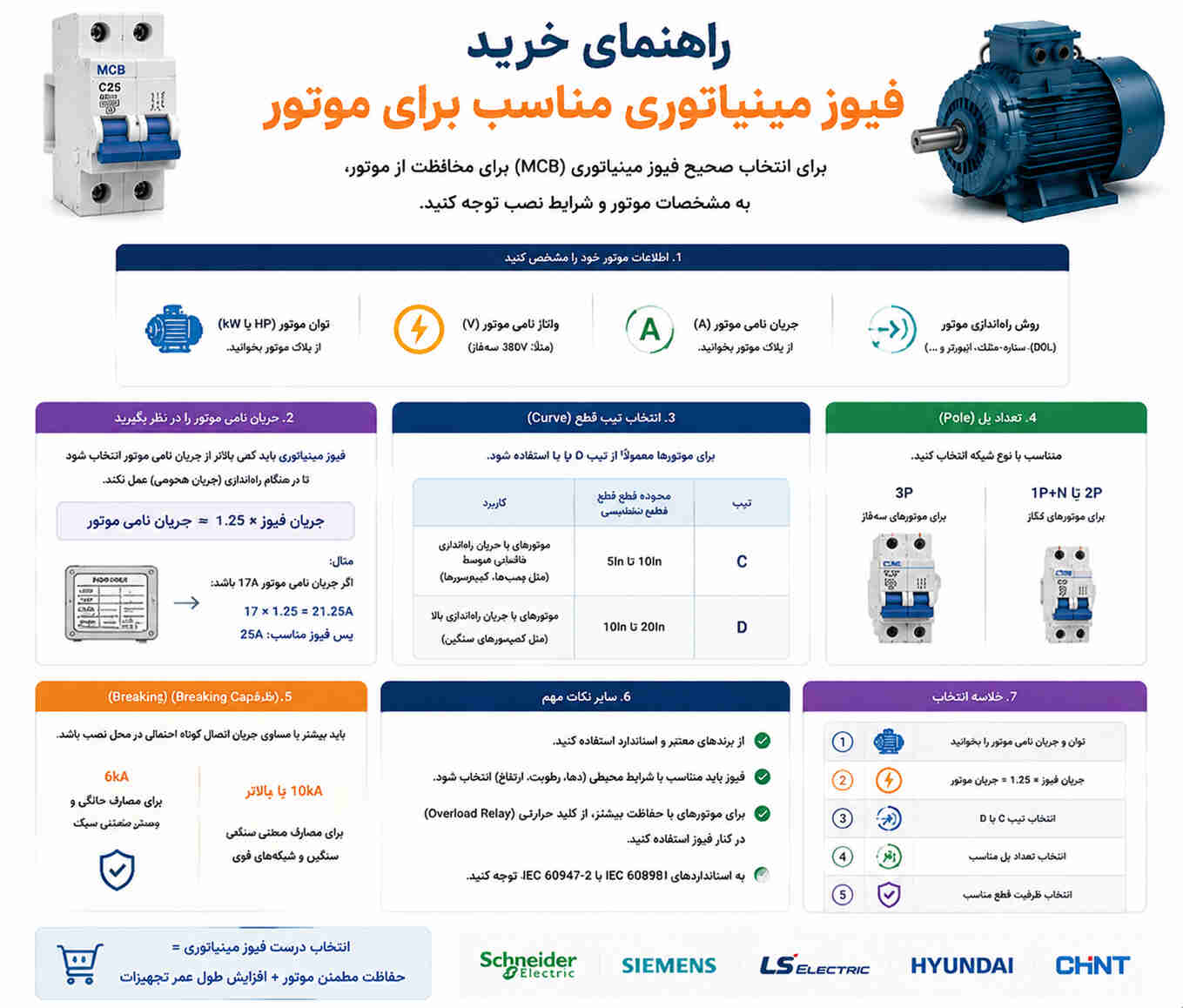

راهنمای خرید فیوز مینیاتوری مناسب برای موتور
بعد از بررسی تمام عوامل فنی، مرحله مهم بعدی انتخاب و خرید فیوز مناسب است. در زمان خرید نباید تنها به قیمت یا آمپراژ درج شده روی محصول توجه کرد، زیرا یک فیوز بی کیفیت یا انتخاب اشتباه می تواند باعث آسیب به موتور، توقف خط تولید و افزایش هزینه های تعمیرات شود. در فرآیند انتخاب فیوز مینیاتوری برای موتور باید چند معیار اصلی بررسی شود تا تجهیز خریداری شده بتواند در شرایط واقعی عملکرد مطمئنی داشته باشد. مهم ترین معیارهای خرید عبارت اند از:
اهمیت انتخاب برند معتبر در فیوز مینیاتوری
فیوز مینیاتوری یک قطعه حفاظتی است و عملکرد صحیح آن در شرایط اضطراری اهمیت زیادی دارد. برخلاف برخی تجهیزات که خرابی آن ها تنها باعث کاهش راندمان می شود، خرابی یک تجهیز حفاظتی می تواند باعث آسیب جدی به موتور، کابل ها و تجهیزات تابلو برق شود. به همین دلیل استفاده از برندهای معتبر در تجهیزات حفاظتی اهمیت زیادی دارد. یک فیوز استاندارد باید:
- سرعت عملکرد مناسبی داشته باشد،
- مشخصات درج شده روی بدنه با عملکرد واقعی آن مطابقت داشته باشد،
- کیفیت مکانیزم داخلی آن تضمین شده باشد،
- در شرایط کاری مختلف پایداری مناسبی داشته باشد.
در پروژه های صنعتی، انتخاب تجهیزات حفاظتی معتبر باعث کاهش خرابی های ناگهانی و افزایش اعتماد به سیستم برق رسانی می شود.
نقش نمایندگی معتبر در خرید فیوز مینیاتوری
یکی از نکات مهم هنگام خرید تجهیزات برق صنعتی، انتخاب تأمین کننده معتبر است. زیرا بازار تجهیزات الکتریکی دارای محصولات متنوعی است و تشخیص محصول اصلی از نمونه های بی کیفیت همیشه ساده نیست. خرید از نمایندگی رسمی مزایایی مانند موارد زیر دارد:
- اطمینان از اصالت کالا
- دریافت مشاوره فنی قبل از خرید
- انتخاب صحیح مدل و آمپراژ
- دسترسی به تنوع محصولات
- پشتیبانی پس از فروش
به خصوص در مواردی مانند انتخاب فیوز مینیاتوری برای موتور، مشاوره تخصصی می تواند از انتخاب اشتباه و هزینه های اضافی جلوگیری کند.
نمایندگی رسمی XKOREN ترکیه در ایران
مجموعه ایکس کورن (XKOREN) به عنوان یکی از برندهای فعال در حوزه تجهیزات برق صنعتی، محصولات متنوعی مانند فیوز مینیاتوری، تجهیزات حفاظتی، کنتاکتور برق، کلیدهای صنعتی و تجهیزات مورد استفاده در تابلوهای برق را ارائه می دهد.
نمایندگی ایکس کورن در ایران، عرضه و فروش انواع فیوز مینیاتوری با برند XKOREN ترکیه را در مدل ها و تنوع های مختلف برای کاربردهای ساختمانی، صنعتی و پروژه های برق انجام می دهد. این مجموعه با ارائه محصولات استاندارد و مشاوره تخصصی، به مصرف کنندگان کمک می کند تا متناسب با نوع مدار، میزان جریان و شرایط کاری، انتخاب دقیق تری داشته باشند.
در انتخاب تجهیزات حفاظتی مانند فیوز مینیاتوری، علاوه بر کیفیت محصول، شناخت صحیح نیاز پروژه اهمیت زیادی دارد و استفاده از محصولات معتبر XKOREN می تواند گزینه ای مناسب برای بسیاری از تابلوهای برق و مدارهای صنعتی باشد.
نتیجه گیری نهایی درباره انتخاب فیوز مینیاتوری برای موتور
انتخاب فیوز مینیاتوری برای موتور یک تصمیم ساده بر اساس مقدار توان موتور نیست، بلکه یک فرآیند فنی است که باید مجموعه ای از پارامترها مانند جریان نامی، جریان راه اندازی، نوع موتور، شرایط کاری، سطح مقطع کابل و هماهنگی تجهیزات حفاظتی بررسی شود.
استفاده از فیوز نامناسب ممکن است باعث قطع های مکرر، کاهش عمر موتور یا حتی آسیب های جدی در سیستم برق شود. در مقابل، انتخاب صحیح فیوز در کنار تجهیزاتی مانند کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک و اینورتر، یک سیستم حفاظتی کامل و قابل اعتماد ایجاد می کند.
برای رسیدن به بهترین نتیجه، توصیه می شود قبل از خرید، مشخصات فنی موتور بررسی شده و انتخاب تجهیزات توسط افراد متخصص انجام شود. یک طراحی اصولی نه تنها ایمنی سیستم را افزایش می دهد، بلکه باعث کاهش هزینه های نگهداری و افزایش طول عمر تجهیزات خواهد شد.
سوالات متداول درباره انتخاب فیوز مینیاتوری برای موتور (FAQ)
۱. برای موتور الکتریکی چه نوع فیوز مینیاتوری مناسب است؟ معمولاً برای بسیاری از موتورهای الکتریکی استفاده از فیوزهای تیپ C یا D مناسب تر است، زیرا این فیوزها توانایی تحمل جریان راه اندازی موتور را دارند. انتخاب نهایی باید بر اساس جریان موتور و شرایط کاری انجام شود.
۲. آیا فیوز مینیاتوری به تنهایی از موتور محافظت می کند؟ خیر. فیوز مینیاتوری بیشتر برای حفاظت اتصال کوتاه کاربرد دارد. برای حفاظت در برابر اضافه بار طولانی مدت معمولاً از بیمتال یا کلید حرارتی نیز استفاده می شود.
۳. چگونه آمپر مناسب فیوز موتور را انتخاب کنیم؟ ابتدا باید جریان نامی موتور از روی پلاک مشخص شود، سپس با توجه به نوع موتور، جریان راه اندازی، نوع بار و شرایط محیطی، ظرفیت مناسب فیوز انتخاب شود.
۴. تفاوت فیوز تیپ C و D برای موتور چیست؟ فیوز تیپ D نسبت به تیپ C جریان راه اندازی بالاتری را تحمل می کند و معمولاً برای موتورهایی با جریان اولیه زیاد استفاده می شود.
۵. آیا می توان برای موتور فیوز آمپر بالاتر انتخاب کرد؟ خیر. انتخاب فیوز بزرگ تر از مقدار مورد نیاز ممکن است باعث کاهش سطح حفاظت و آسیب به کابل یا موتور شود.
۶. نقش بیمتال در مدار موتور چیست؟ بیمتال وظیفه حفاظت موتور در برابر اضافه بار طولانی مدت را دارد و معمولاً همراه با کنتاکتور برق استفاده می شود.
۷. آیا استفاده از کلید حرارتی بهتر از فیوز مینیاتوری است؟ بستگی به نوع پروژه دارد. کلید حرارتی حفاظت کامل تری ارائه می دهد، اما در بسیاری از تابلوها ترکیب فیوز مینیاتوری، کنتاکتور و بیمتال نیز کاربرد گسترده ای دارد.
۸. آیا اینورتر نیاز به فیوز جداگانه دارد؟ بله، معمولاً ورودی اینورتر باید دارای حفاظت مناسب باشد. مقدار فیوز باید بر اساس جریان ورودی اینورتر انتخاب شود.
۹. آیا توان موتور برای انتخاب فیوز کافی است؟ خیر. توان تنها یک معیار اولیه است و جریان نامی موتور مهم ترین پارامتر برای انتخاب صحیح فیوز محسوب می شود.
۱۰. بهترین برند فیوز مینیاتوری برای موتور چیست؟ انتخاب برند به شرایط پروژه بستگی دارد، اما استفاده از برندهای معتبر و دارای استاندارد، باعث افزایش اطمینان و کاهش خرابی سیستم می شود.
بدون دیدگاه
