کلید مینیاتوری چیست؟

کلید مینیاتوری چیست؟ این سوال یکی از پرتکرارترین پرسش ها در حوزه برق صنعتی و ساختمانی است که هم برای تکنسین ها و هم برای کاربران عادی اهمیت زیادی دارد. در واقع، اگر بخواهیم ساده بگوییم، فیوز مینیاتوری یکی از مهم ترین تجهیزات حفاظتی در مدارهای الکتریکی است که وظیفه آن محافظت از سیم کشی، تجهیزات و مصرف کننده ها در برابر اضافه بار و اتصال کوتاه است.

کلید مینیاتوری چیست؟ این وسیله که با نام انگلیسی MCB (Miniature Circuit Breaker) شناخته می شود، به صورت خودکار در شرایط خطرناک مدار را قطع می کند و از بروز خسارات جدی مانند آتش سوزی، سوختن تجهیزات و حتی برق گرفتگی جلوگیری می کند. در دنیای امروز که وابستگی به برق روزبه روز بیشتر می شود، شناخت اینکه کلید مینیاتوری چیست؟ و چگونه کار می کند، نه تنها برای مهندسان بلکه برای صاحبان کسب وکارها و حتی کاربران خانگی نیز ضروری است.

اهمیت استفاده از کلید مینیاتوری در مدارهای الکتریکی

کلید مینیاتوری یکی از مهم ترین تجهیزات حفاظتی در مدارهای الکتریکی است که نقش اساسی در افزایش ایمنی، جلوگیری از آسیب به تجهیزات و کاهش خطرات ناشی از اتصال کوتاه یا اضافه بار ایفا می کند. استفاده از کلید مینیاتوری در سیستم های برق خانگی، صنعتی و تجاری باعث می شود در صورت بروز هرگونه جریان غیرعادی، مدار به صورت خودکار قطع شده و از بروز حوادثی مانند آتش سوزی، سوختن تجهیزات و آسیب به سیم کشی جلوگیری شود.

این کلیدها به دلیل دقت بالا در عملکرد، سرعت قطع مناسب و قابلیت اطمینان زیاد، جایگزین فیوزهای قدیمی شده اند و امروزه در استانداردهای برق کشی مدرن به عنوان یک ضرورت شناخته می شوند. از نظر سئو و کاربرد صنعتی، کلید مینیاتوری به عنوان یک تجهیز کلیدی در تابلوهای برق نقش مهمی در مدیریت انرژی، افزایش طول عمر دستگاه ها و بهینه سازی عملکرد سیستم های الکتریکی دارد. همچنین انتخاب صحیح کلید مینیاتوری با توجه به جریان نامی، نوع بار و شرایط محیطی می تواند تاثیر مستقیم بر کاهش هزینه های تعمیر و نگهداری و افزایش بهره وری سیستم داشته باشد، به همین دلیل استفاده از آن در هر نوع پروژه الکتریکی کاملاً ضروری و اجتناب ناپذیر است.



مزایای اصلی کلید مینیاتوری:

• محافظت در برابر اضافه بار (Overload)
• محافظت در برابر اتصال کوتاه (Short Circuit)
• قابلیت استفاده مجدد (Reset)
• ایمنی بالاتر نسبت به فیوزهای سنتی
• نصب آسان در تابلو برق

به همین دلیل، وقتی می پرسیم کلید مینیاتوری چیست؟ در واقع داریم درباره یکی از حیاتی ترین اجزای ایمنی در سیستم های الکتریکی صحبت می کنیم.

کلید مینیاتوری چگونه کار می کند؟

کلید مینیاتوری (MCB) یک وسیله حفاظتی در مدارهای الکتریکی است که وظیفه اصلی آن قطع جریان در شرایط اضافه‌بار یا اتصال کوتاه می‌باشد. این کلید به‌صورت خودکار و بر اساس دو مکانیزم حرارتی و مغناطیسی عمل می‌کند؛ در حالت اضافه‌بار، جریان بیش از حد باعث گرم شدن یک تیغه فلزی (بی‌متال) شده و با خم شدن آن، مدار قطع می‌شود، اما در حالت اتصال کوتاه، افزایش ناگهانی و شدید جریان باعث فعال شدن بخش مغناطیسی شده و در کسری از ثانیه مدار را قطع می‌کند. این عملکرد سریع و دقیق باعث جلوگیری از آسیب به تجهیزات برقی، کاهش خطر آتش‌سوزی و افزایش ایمنی سیستم‌های برق‌رسانی می‌شود.

این کلیدها از دو مکانیزم اصلی برای تشخیص خطا استفاده می کنند:

1. عملکرد حرارتی (Thermal) : در این حالت، اگر جریان بیش از حد مجاز برای مدت زمان مشخصی از مدار عبور کند، یک نوار بی متال داخل کلید گرم شده و خم می شود. این خم شدن باعث قطع مدار می شود.

2. عملکرد مغناطیسی (Magnetic) : در شرایط اتصال کوتاه، جریان به طور ناگهانی افزایش شدیدی پیدا می کند. در این حالت، یک سیم پیچ مغناطیسی فعال شده و بلافاصله مدار را قطع می کند.

پس اگر بخواهیم دوباره تاکید کنیم که کلید مینیاتوری چیست؟ باید بگوییم دستگاهی است که با ترکیب این دو مکانیزم، حفاظت کامل و سریع را فراهم می کند.

اجزای داخلی کلید مینیاتوری

کلید مینیاتوری (MCB) از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در عملکرد حفاظتی آن دارند. مهم ترین اجزای داخلی آن شامل تیغه بی متال (حرارتی) است که برای تشخیص اضافه بار استفاده می شود و با گرم شدن و خم شدن، مدار را قطع می کند. بخش دیگر سیم پیچ مغناطیسی است که در هنگام اتصال کوتاه با ایجاد میدان مغناطیسی قوی، به سرعت عمل کرده و کلید را قطع می کند.

همچنین داخل آن کنتاکت های ثابت و متحرک قرار دارند که وظیفه قطع و وصل جریان را بر عهده دارند. محفظه جرقه گیر (Arc Chute) نیز برای خاموش کردن جرقه هنگام قطع مدار استفاده می شود تا از آسیب و خطر آتش سوزی جلوگیری کند. علاوه بر این ها، اهرم قطع و وصل دستی برای کنترل کاربر و فنرها و مکانیزم قفل کننده برای عملکرد سریع و دقیق در ساختار کلید به کار رفته اند.

جزء	توضیح
کنتاکت ها	برای قطع و وصل جریان
بی متال	تشخیص اضافه بار
سیم پیچ مغناطیسی	تشخیص اتصال کوتاه
اهرم (Lever)	برای قطع و وصل دستی
محفظه عایق	جلوگیری از انتقال برق به بیرون

این ساختار باعث می شود که وقتی درباره کلید مینیاتوری چیست؟ صحبت می کنیم، در واقع درباره یک سیستم حفاظتی هوشمند و دقیق حرف بزنیم.

تفاوت کلید مینیاتوری با فیوز

تفاوت کلید مینیاتوری (MCB) با فیوز در نوع عملکرد، قابلیت استفاده مجدد و سرعت واکنش آن هاست. فیوز یک قطعه حفاظتی یک بار مصرف است که در صورت عبور جریان بیش از حد، سیم داخلی آن ذوب شده و مدار را قطع می کند؛ بنابراین پس از عمل کردن باید تعویض شود. اما کلید مینیاتوری یک تجهیز قابل استفاده مجدد است که پس از قطع مدار به راحتی با بالا زدن اهرم دوباره قابل راه اندازی است.

از نظر عملکرد، فیوز معمولاً واکنش سریعتری در شرایط اتصال کوتاه دارد، اما کلید مینیاتوری علاوه بر حفاظت در برابر اتصال کوتاه، در برابر اضافه بار نیز به صورت دقیق تر و قابل تنظیم تر عمل می کند. همچنین MCB ایمنی و راحتی بیشتری در استفاده دارد، چون نیازی به تعویض قطعه پس از هر خطا نیست و امکان تشخیص و کنترل وضعیت مدار را ساده تر می کند.

ویژگی	کلید مینیاتوری	فیوز
قابلیت استفاده مجدد	دارد	ندارد
سرعت عملکرد	بالا	متوسط
دقت	بسیار بالا	کمتر
هزینه بلندمدت	اقتصادی	پرهزینه
ایمنی	بیشتر	کمتر

بنابراین وقتی بررسی می کنیم کلید مینیاتوری چیست؟ متوجه می شویم که این تجهیز یک جایگزین پیشرفته و مدرن برای فیوزهای سنتی است.

انواع کلید مینیاتوری بر اساس منحنی عملکرد (تیپ B، C، D)

انواع کلید مینیاتوری بر اساس منحنی عملکرد به سه تیپ اصلی B، C و D تقسیم می‌شوند که هر کدام برای شرایط بار و نوع مصرف متفاوتی طراحی شده‌اند و نقش مهمی در حفاظت از مدارهای الکتریکی دارند. کلید مینیاتوری تیپ B معمولاً برای مصارف خانگی و مدارهای روشنایی استفاده می‌شود، زیرا در برابر اضافه‌بارهای کم و جریان‌های لحظه‌ای سبک مانند راه‌اندازی لامپ‌ها یا وسایل ساده، سریع عمل کرده و مدار را قطع می‌کند.

در مقابل، کلید مینیاتوری تیپ C کاربرد گسترده‌تری در محیط‌های تجاری و صنعتی سبک دارد و برای تجهیزاتی مانند موتورهای کوچک، کولرها و ترانس‌ها مناسب است، چرا که توانایی تحمل جریان‌های هجومی متوسط هنگام استارت را دارد و در عین حال در برابر اتصال کوتاه نیز به‌سرعت واکنش نشان می‌دهد. اما کلید مینیاتوری تیپ D برای بارهای سنگین و تجهیزات صنعتی با جریان راه‌اندازی بالا مانند موتورهای بزرگ، پمپ‌های قدرتمند و ماشین‌آلات صنعتی طراحی شده است و به دلیل تأخیر بیشتر در عملکرد، اجازه می‌دهد جریان‌های هجومی شدید بدون قطع ناخواسته مدار عبور کنند.

انتخاب صحیح بین این سه تیپ کلید مینیاتوری اهمیت زیادی در افزایش ایمنی، جلوگیری از قطع بی‌مورد برق و افزایش عمر تجهیزات الکتریکی دارد و باید بر اساس نوع بار، شرایط بهره‌برداری و استانداردهای حفاظتی انجام شود تا عملکرد سیستم برق‌رسانی بهینه و مطمئن باقی بماند.

دسته بندی انواع کلید مینیاتوری:

تیپ	محدوده قطع جریان	کاربرد
B	3 تا 5 برابر جریان نامی	مصارف خانگی
C	5 تا 10 برابر جریان نامی	مصارف نیمه صنعتی
D	10 تا 20 برابر جریان نامی	مصارف صنعتی سنگین

کلید مینیاتوری تیپ B

کلید مینیاتوری تیپ B یکی از رایج ترین انواع کلیدهای حفاظتی است که برای حفاظت مدارهای روشنایی و مصارف خانگی به کار می رود. این نوع کلید در برابر جریان های اضافه بار و اتصال کوتاه حساسیت بالایی دارد و معمولاً در محدوده ای حدود ۳ تا ۵ برابر جریان نامی خود عمل می کند. به همین دلیل، تیپ B برای مدارهایی که جریان هجومی (Inrush Current) کمی دارند مانند لامپ های روشنایی، پریزهای خانگی و تجهیزات الکترونیکی سبک بسیار مناسب است.

عملکرد سریع و دقیق آن باعث می شود در صورت بروز خطا، مدار در زمان کوتاه قطع شده و از آسیب به سیم کشی و تجهیزات جلوگیری شود. این ویژگی ها کلید مینیاتوری تیپ B را به گزینه ای ایمن و استاندارد برای کاربردهای عمومی و کم ریسک تبدیل کرده است.

ویژگی ها:

• حساسیت بالا به اضافه جریان
• مناسب برای تجهیزات روشنایی
• کاربرد در منازل و ساختمان های اداری

در واقع، وقتی درباره کلید مینیاتوری چیست؟ در مصارف خانگی صحبت می کنیم، معمولاً منظور همین تیپ B است.

کلید مینیاتوری تیپ C

کلید مینیاتوری تیپ C یکی از پرکاربردترین انواع کلیدهای حفاظتی است که بیشتر در مدارهای صنعتی سبک و بارهای نیمه سنگین استفاده می شود. این نوع کلید معمولاً در محدوده ی حدود ۵ تا ۱۰ برابر جریان نامی خود در برابر اتصال کوتاه عمل می کند، بنابراین نسبت به تیپ B تحمل جریان های هجومی بیشتری دارد.

به همین دلیل برای تجهیزاتی مانند موتورهای کوچک، پمپ ها، ترانسفورماتورها، کولرهای گازی و برخی دستگاه های دارای جریان راه اندازی بالا بسیار مناسب است. تیپ C تعادل خوبی بین حساسیت و پایداری دارد؛ یعنی در برابر نوسانات لحظه ای بی دلیل قطع نمی کند، اما در شرایط خطرناک به سرعت مدار را ایمن می سازد. این ویژگی باعث شده که در بسیاری از تابلوهای برق صنعتی و نیمه صنعتی، انتخاب اول مهندسان برق باشد.

ویژگی ها:

• تحمل جریان لحظه ای بیشتر نسبت به تیپ B
• مناسب برای موتورهای کوچک
• کاربرد در کارگاه ها و تابلوهای صنعتی سبک

در بسیاری از پروژه ها، وقتی سوال می شود کلید مینیاتوری چیست؟ پاسخ عملی این است: «تیپ C بهترین انتخاب عمومی است».

کلید مینیاتوری تیپ D

کلید مینیاتوری تیپ D یکی از انواع تخصصی تر کلیدهای حفاظتی است که برای مدارهایی با جریان هجومی بسیار بالا طراحی شده است. این کلید معمولاً در محدوده ی حدود ۱۰ تا ۲۰ برابر جریان نامی خود در برابر اتصال کوتاه عمل می کند، به همین دلیل نسبت به تیپ B و C تأخیر بیشتری در قطع دارد اما در مقابل جریان های لحظه ای شدید دچار قطع ناخواسته نمی شود.

تیپ D بیشتر در تجهیزات صنعتی سنگین مانند موتورهای بزرگ، ترانسفورماتورها با توان بالا، دستگاه های جوشکاری و ماشین آلاتی که در لحظه راه اندازی جریان بسیار زیادی می کشند استفاده می شود. این ویژگی باعث می شود سیستم در زمان استارت دستگاه ها پایدار بماند و تنها در شرایط واقعاً خطرناک مدار را قطع کند. در نتیجه، کلید مینیاتوری تیپ D انتخابی مناسب برای محیط های صنعتی سنگین و بارهای با شوک جریان بالا محسوب می شود.

ویژگی ها:

• مناسب برای موتورهای بزرگ
• استفاده در صنایع سنگین
• تحمل جریان هجومی بالا

اگر تجهیزات شما دارای جریان استارت بالا هستند، در پاسخ به اینکه کلید مینیاتوری چیست؟ باید به سراغ تیپ D بروید.

مقایسه کامل تیپ های مختلف کلید مینیاتوری

برای جمع بندی بهتر اینکه کلید مینیاتوری چیست؟ و کدام نوع مناسب شماست، جدول زیر بسیار کاربردی است:

ویژگی	تیپ B	تیپ C	تیپ D
حساسیت	زیاد	متوسط	کم
کاربرد	خانگی	نیمه صنعتی	صنعتی
تحمل جریان هجومی	کم	متوسط	زیاد
مناسب برای	روشنایی	موتورها	تجهیزات سنگین

انتخاب صحیح کلید مینیاتوری (نکات مهم)

انتخاب صحیح کلید مینیاتوری (MCB) یکی از مهم‌ترین مراحل در طراحی و ایمن‌سازی مدارهای الکتریکی خانگی و صنعتی است که نقش مستقیم در جلوگیری از آسیب به تجهیزات و افزایش ایمنی سیستم برق دارد. برای انتخاب درست کلید مینیاتوری باید به عواملی مانند جریان نامی (آمپر)، نوع منحنی قطع (تیپ B، C یا D)، ظرفیت قطع اتصال کوتاه، ولتاژ کاری و نوع بار مصرفی توجه شود.

به‌طور مثال در مدارهای روشنایی معمولاً از کلید مینیاتوری تیپ B استفاده می‌شود، در حالی که برای موتورهای الکتریکی و بارهای القایی گزینه مناسب‌تر تیپ C یا D است. همچنین محاسبه دقیق جریان مصرفی تجهیزات و در نظر گرفتن ضریب اطمینان باعث می‌شود کلید انتخاب‌شده در برابر اضافه‌بار و اتصال کوتاه عملکرد سریع و مطمئنی داشته باشد. استفاده از کلید مینیاتوری استاندارد و باکیفیت نه‌تنها از آسیب‌های جدی به سیم‌کشی و تجهیزات جلوگیری می‌کند، بلکه باعث افزایش طول عمر سیستم برق و کاهش هزینه‌های تعمیر و نگهداری نیز می‌شود.

در نتیجه، انتخاب اصولی کلید مینیاتوری بر اساس شرایط بار، استانداردهای ایمنی و نوع کاربرد، یک ضرورت اساسی در هر پروژه برق‌کشی محسوب می‌شود و نباید به‌صورت تجربی یا بدون محاسبه انجام شود.

نکات کلیدی در انتخاب:

1. جریان نامی (Ampere Rating)
   باید متناسب با مصرف کننده انتخاب شود.
2. نوع بار (Load Type)
   مقاومتی، القایی یا موتوری بودن بار بسیار مهم است.
3. قدرت قطع (Breaking Capacity)
   میزان تحمل کلید در برابر اتصال کوتاه.
4. تعداد پل ها (Pole)
   تک فاز یا سه فاز بودن مدار.
5. برند و کیفیت ساخت
   نقش مهمی در عملکرد و طول عمر دارد.

پس اگر بخواهیم حرفه ای پاسخ دهیم که کلید مینیاتوری چیست؟ باید بگوییم: تجهیزی که انتخاب درست آن به اندازه عملکردش اهمیت دارد.

انواع کلید مینیاتوری بر اساس تعداد پل

کلیدهای مینیاتوری بر اساس تعداد پل (Pole) به چند دسته تقسیم می شوند که هرکدام برای نوع خاصی از مدارهای تک فاز یا سه فاز استفاده می شوند. کلید مینیاتوری تک پل (1P) برای قطع و وصل یک فاز در مدارهای تک فاز به کار می رود و معمولاً در روشنایی و پریزهای ساده استفاده می شود. کلید دوپل (1P+N یا 2P) هم زمان فاز و نول را قطع می کند و ایمنی بیشتری در مدارهای تک فاز فراهم می سازد.

در مدارهای سه فاز، از کلید سه پل (3P) برای قطع هر سه فاز به صورت هم زمان استفاده می شود که در موتورهای سه فاز و تجهیزات صنعتی کاربرد دارد. همچنین کلید چهارپل (3P+N یا 4P) علاوه بر سه فاز، نول را نیز قطع می کند و در سیستم های حساس تر و تابلوهای برق صنعتی به کار می رود. این دسته بندی باعث می شود انتخاب کلید مینیاتوری متناسب با نوع شبکه و سطح ایمنی مورد نیاز انجام شود.

نوع	توضیح
تک پل (1P)	برای مدارهای تک فاز
دو پل (2P)	قطع همزمان فاز و نول
سه پل (3P)	برای سیستم های سه فاز
چهار پل (4P)	سه فاز + نول

این دسته بندی کمک می کند بهتر درک کنیم که کلید مینیاتوری چیست؟ و چگونه در مدارهای مختلف استفاده می شود.

اشتباهات رایج در انتخاب کلید مینیاتوری

اشتباهات رایج در انتخاب کلید مینیاتوری (MCB) می‌تواند باعث کاهش ایمنی سیستم برق، آسیب به تجهیزات و حتی ایجاد خطرات جدی مانند آتش‌سوزی شود، به همین دلیل شناخت این خطاها اهمیت زیادی دارد. یکی از مهم‌ترین اشتباهات، انتخاب نادرست جریان نامی کلید نسبت به بار مصرفی است؛ به‌طوری که استفاده از کلید با آمپر پایین‌تر از نیاز باعث قطع‌های مکرر و مزاحم می‌شود و انتخاب آمپر بالاتر نیز در زمان اضافه‌بار از مدار محافظت نمی‌کند.

اشتباه رایج دیگر، بی‌توجهی به نوع منحنی عملکرد (تیپ B، C یا D) است که باید متناسب با نوع بار انتخاب شود؛ برای مثال استفاده از تیپ B برای موتورهای الکتریکی می‌تواند باعث عملکرد نادرست کلید شود. همچنین بسیاری از افراد به ظرفیت قطع اتصال کوتاه کلید توجه نمی‌کنند، در حالی که این پارامتر برای حفاظت در برابر جریان‌های شدید بسیار حیاتی است. انتخاب برندهای غیر استاندارد یا بی‌کیفیت، عدم توجه به شرایط محیطی مانند دما و رطوبت، و همچنین نصب غیر اصولی نیز از دیگر اشتباهات رایج در استفاده از کلید مینیاتوری محسوب می‌شود.

در نتیجه، عدم آگاهی یا انتخاب تجربی در این زمینه می‌تواند کل سیستم برق‌کشی را با خطرات جدی مواجه کند، بنابراین انتخاب کلید مینیاتوری باید همیشه بر اساس محاسبات دقیق، استانداردهای فنی و نوع کاربرد انجام شود تا ایمنی و عملکرد پایدار مدار تضمین گردد.

در مسیر شناخت اینکه کلید مینیاتوری چیست؟، دانستن اشتباهات رایج هم بسیار مهم است:

• انتخاب آمپر بالاتر از حد نیاز
• استفاده از تیپ B برای موتور
• بی توجهی به قدرت قطع
• خرید برندهای بی کیفیت
• عدم توجه به شرایط محیطی

این اشتباهات می توانند کل سیستم برق را با مشکل مواجه کنند.

مشخصات فنی کلید مینیاتوری (MCB)

برای اینکه دقیق تر متوجه شویم کلید مینیاتوری چیست؟ باید مشخصات فنی آن را به صورت کامل بررسی کنیم. این مشخصات روی بدنه کلید درج می شوند و هر کدام اطلاعات بسیار مهمی درباره عملکرد و محدوده کاری آن ارائه می دهند.

در واقع، اگر کسی بداند کلید مینیاتوری چیست؟ اما نتواند مشخصات آن را بخواند، در انتخاب و استفاده دچار خطا خواهد شد.

مهم ترین پارامترهای فنی کلید مینیاتوری

در ادامه بررسی اینکه کلید مینیاتوری چیست؟، به مهم ترین پارامترها می پردازیم:

1. جریان نامی (In)

جریان نامی نشان دهنده حداکثر جریانی است که کلید می تواند به صورت دائم از خود عبور دهد بدون اینکه عمل کند.

مقدار	کاربرد
6 آمپر	روشنایی سبک
10 آمپر	مصارف خانگی
16 آمپر	پریزها
20 تا 32 آمپر	تجهیزات صنعتی سبک

پس در پاسخ به اینکه کلید مینیاتوری چیست؟ باید گفت وسیله ای که بر اساس جریان نامی انتخاب می شود.

2. قدرت قطع (Breaking Capacity)

یکی از حیاتی ترین موارد در درک اینکه کلید مینیاتوری چیست؟، قدرت قطع است. این پارامتر نشان می دهد کلید تا چه میزان جریان اتصال کوتاه را می تواند بدون آسیب قطع کند.

مقدار	کاربرد
4.5kA	مصارف خانگی
6kA	نیمه صنعتی
10kA	صنعتی

اگر این پارامتر به درستی انتخاب نشود، کلید در زمان خطا ممکن است آسیب ببیند یا حتی منفجر شود.

3. ولتاژ کاری (Voltage Rating)

ولتاژ کاری نشان می دهد کلید برای چه سطح ولتاژی طراحی شده است.

• 230V → تک فاز
• 400V → سه فاز

در بررسی اینکه کلید مینیاتوری چیست؟ این نکته اهمیت دارد که انتخاب اشتباه ولتاژ می تواند باعث عملکرد نامناسب شود.

4. منحنی قطع (Trip Curve)

همان طور که در مرحله قبل گفتیم، یکی از پاسخ های کلیدی به سوال کلید مینیاتوری چیست؟ همین منحنی قطع است:

• B → مصارف خانگی
• C → عمومی و صنعتی
• D → بارهای سنگین

5. تعداد پل (Pole)

یکی دیگر از پارامترهای مهم در تعریف اینکه کلید مینیاتوری چیست؟، تعداد پل است:

• 1P → تک فاز
• 2P → فاز و نول
• 3P → سه فاز
• 4P → سه فاز + نول

نحوه خواندن اطلاعات روی کلید مینیاتوری (پلاک خوانی)

روی بدنه کلید مینیاتوری (MCB) مجموعه ای از اطلاعات فنی درج می شود که برای انتخاب و استفاده صحیح بسیار مهم است. مهم ترین مورد، جریان نامی (In) است که معمولاً به صورت عددی مثل 6A، 10A، 16A یا 32A نوشته می شود و نشان می دهد کلید در چه جریانی بدون قطع شدن کار می کند. کنار آن معمولاً نوع تیپ (B، C یا D) دیده می شود که مشخص می کند کلید در چه محدوده ای از جریان های اتصال کوتاه عمل می کند.

همچنین مقدار قدرت قطع (kA) مثل 4.5kA یا 6kA روی کلید نوشته می شود که نشان دهنده توان تحمل آن در برابر اتصال کوتاه های شدید است. ولتاژ کاری (مثلاً 230/400V) نیز بیانگر محدوده ولتاژ قابل استفاده است. علاوه بر این، استانداردهای ساخت (مانند IEC) و نمادهای فنی دیگر نیز روی بدنه درج می شوند. آشنایی با این اطلاعات کمک می کند تا کلید مینیاتوری مناسب برای هر مدار به درستی انتخاب و از بروز خطاهای الکتریکی جلوگیری شود.

مثال:

فرض کنید روی یک کلید نوشته شده:

C16 – 6000 – 230/400V

تفسیر:

عبارت	معنی
C	تیپ کلید
16	جریان نامی (16 آمپر)
6000	قدرت قطع (6kA)
230/400V	ولتاژ کاری

این یعنی اگر بدانید کلید مینیاتوری چیست؟، می توانید فقط با یک نگاه کل مشخصات آن را بفهمید.

استانداردهای کلید مینیاتوری

کلیدهای مینیاتوری بر اساس مجموعه ای از استانداردهای بین المللی طراحی و تولید می شوند تا ایمنی، دقت عملکرد و قابلیت اطمینان آن ها تضمین شود. مهم ترین استاندارد در این زمینه IEC 60898 است که مخصوص کلیدهای مینیاتوری مورد استفاده در مصارف خانگی و ساختمان های مسکونی و تجاری سبک می باشد. این استاندارد مشخصاتی مانند جریان نامی، قدرت قطع، منحنی های عملکرد (تیپ B، C و D) و شرایط تست را تعریف می کند.

در کاربردهای صنعتی سنگین تر، استاندارد IEC 60947-2 مورد استفاده قرار می گیرد که مربوط به تجهیزات قطع و وصل صنعتی بوده و الزامات سخت گیرانه تری از نظر تحمل جریان های بالا و قابلیت اطمینان دارد. علاوه بر این، برخی استانداردهای ملی و منطقه ای نیز ممکن است به این دو استاندارد پایه اضافه شوند. رعایت این استانداردها باعث می شود کلید مینیاتوری در شرایط مختلف الکتریکی به صورت ایمن و قابل پیش بینی عمل کند و از تجهیزات و مدارها در برابر خطرات احتمالی محافظت نماید.

مهم ترین استانداردها:

• IEC 60898 → برای مصارف خانگی
• IEC 60947-2 → برای مصارف صنعتی
• استاندارد CE اروپا
• استانداردهای ملی (ISIRI در ایران)

اگر محصولی این استانداردها را نداشته باشد، در پاسخ به اینکه کلید مینیاتوری چیست؟ باید گفت «یک گزینه غیر ایمن» است.

طول عمر کلید مینیاتوری

طول عمر کلید مینیاتوری (MCB) به کیفیت ساخت، شرایط بهره برداری و تعداد دفعات قطع و وصل بستگی دارد. به طور معمول، این کلیدها دارای عمر مکانیکی حدود ۱۰٬۰۰۰ تا ۲۰٬۰۰۰ بار قطع و وصل هستند و عمر الکتریکی آن ها نیز معمولاً بین ۴٬۰۰۰ تا ۱۰٬۰۰۰ بار عملکرد تحت بار در نظر گرفته می شود.

البته در شرایط واقعی، عواملی مانند نوسانات شدید برق، دمای محیط، گرد و غبار، رطوبت و کیفیت نصب می توانند این مقدار را کاهش دهند. اگر کلید در شرایط استاندارد و بدون اضافه بارهای مکرر استفاده شود، می تواند سال ها بدون مشکل کار کند. با این حال، در تابلوهای برق صنعتی توصیه می شود به صورت دوره ای وضعیت کلیدها بررسی شوند تا از عملکرد صحیح و ایمنی مدار اطمینان حاصل شود.

دو نوع عمر برای کلید مینیاتور می توان در نظر گرفت:

• عمر مکانیکی: تعداد دفعات قطع و وصل (مثلاً 20,000 بار)
• عمر الکتریکی: تعداد عملکرد در زیر بار (مثلاً 10,000 بار)

کلیدهای باکیفیت عمر طولانی تری دارند و هزینه نگهداری را کاهش می دهند.

نکات مهم هنگام خرید کلید مینیاتوری

باید به نکات خرید توجه کنیم:

• انتخاب برند معتبر
• توجه به استانداردها
• بررسی اصالت کالا
• تطابق با نیاز پروژه
• خرید از نمایندگی رسمی

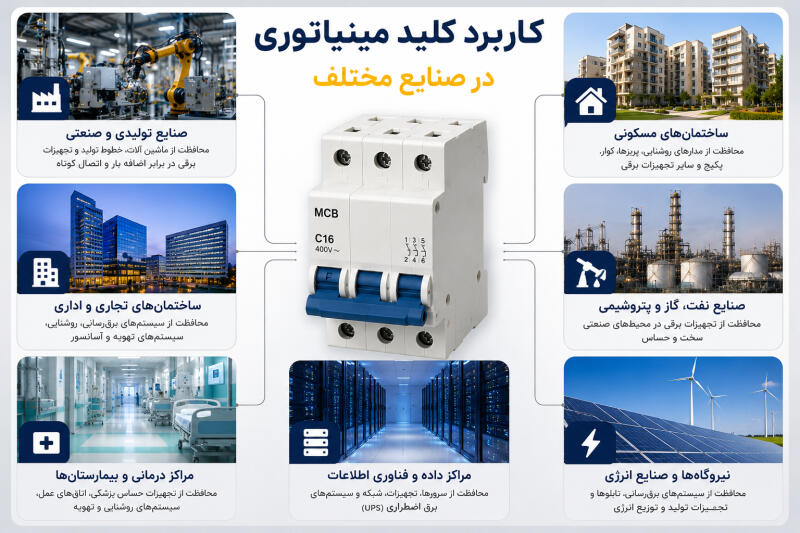

کاربرد کلید مینیاتوری در صنایع مختلف

برای درک کامل اینکه کلید مینیاتوری چیست؟ فقط دانستن تعریف و مشخصات کافی نیست؛ بلکه باید ببینیم این تجهیز در دنیای واقعی دقیقاً کجا و چگونه استفاده می شود. در واقع، وقتی کاربردها را بررسی می کنیم، مفهوم کلید مینیاتوری چیست؟ کاملاً ملموس و عملی می شود. کلیدهای مینیاتوری تقریباً در تمام سیستم های الکتریکی حضور دارند و نقش حیاتی در ایمنی و پایداری شبکه ایفا می کنند.

کاربرد کلید مینیاتوری در ساختمان های مسکونی

یکی از اصلی ترین پاسخ ها به سوال کلید مینیاتوری چیست؟ در حوزه ساختمان های مسکونی دیده می شود. در هر واحد مسکونی، این کلیدها در تابلو برق نصب شده و از مدارهای مختلف محافظت می کنند.

مهم ترین کاربردها:

• حفاظت از مدار روشنایی
• حفاظت از پریزها
• جلوگیری از آتش سوزی ناشی از اتصال کوتاه
• افزایش ایمنی ساکنین

در این بخش، معمولاً از کلیدهای تیپ B استفاده می شود. بنابراین اگر بپرسیم کلید مینیاتوری چیست؟ در خانه، پاسخ یک محافظ قابل اعتماد است.

کاربرد در ساختمان های تجاری و اداری

در ادامه بررسی اینکه کلید مینیاتوری چیست؟ به ساختمان های اداری و تجاری می رسیم. این محیط ها به دلیل داشتن تجهیزات بیشتر، نیاز به حفاظت دقیق تری دارند.

کاربردها:

• حفاظت از سیستم های روشنایی گسترده
• تجهیزات اداری (کامپیوتر، سرورها)
• سیستم های تهویه
• تابلوهای توزیع برق

در این محیط ها معمولاً از تیپ C استفاده می شود تا بتواند جریان های لحظه ای تجهیزات را تحمل کند.

کاربرد در صنایع و کارخانه ها

اگر بخواهیم حرفه ای تر بررسی کنیم کلید مینیاتوری چیست؟، باید وارد حوزه صنعت شویم. در کارخانه ها، این کلیدها نقش بسیار حیاتی دارند.

کاربردهای صنعتی:

• حفاظت از الکتروموتورها
• تابلوهای برق صنعتی
• خطوط تولید
• ماشین آلات سنگین

در این موارد، اغلب از تیپ C و D استفاده می شود. به همین دلیل، وقتی درباره کلید مینیاتوری چیست؟ در صنعت صحبت می کنیم، موضوع بسیار تخصصی تر می شود.

کاربرد در تابلو برق

تابلو برق قلب هر سیستم الکتریکی است. برای درک بهتر اینکه کلید مینیاتوری چیست؟، باید نقش آن در تابلو برق را بدانیم.

وظایف در تابلو:

• تقسیم بار بین مدارها
• حفاظت از هر خط به صورت مجزا
• افزایش ایمنی کل سیستم
• امکان مدیریت و کنترل بهتر برق

تقریباً هیچ تابلو برقی بدون کلید مینیاتوری کامل نیست.

کاربرد در سیستم های خورشیدی (Solar)

یکی از کاربردهای مدرن در پاسخ به اینکه کلید مینیاتوری چیست؟، استفاده در سیستم های خورشیدی است.

کاربردها:

• حفاظت از پنل های خورشیدی
• محافظت از باتری ها
• جلوگیری از اتصال کوتاه در سیستم DC

در اینجا معمولاً از کلیدهای DC استفاده می شود که در مرحله قبل توضیح دادیم.

کاربرد در سیستم های مخابراتی و UPS

در ادامه بررسی اینکه کلید مینیاتوری چیست؟، به تجهیزات حساس می رسیم:

• مراکز داده (Data Center)
• تجهیزات مخابراتی
• سیستم های UPS

در این سیستم ها، کوچک ترین خطا می تواند خسارت بزرگی ایجاد کند، بنابراین استفاده از کلید مناسب بسیار حیاتی است.

کاربرد در تجهیزات الکترونیکی حساس

وقتی دقیق تر بررسی کنیم کلید مینیاتوری چیست؟، می بینیم که حتی در تجهیزات ظریف هم کاربرد دارد:

• آزمایشگاه ها
• تجهیزات پزشکی
• دستگاه های اندازه گیری
• سیستم های کنترلی

در این موارد، دقت عملکرد کلید بسیار مهم است.

مقایسه کاربرد کلید مینیاتوری در بخش های مختلف

حوزه کاربرد	نوع کلید پیشنهادی	اهمیت
مسکونی	تیپ B	ایمنی عمومی
تجاری	تیپ C	پایداری سیستم
صنعتی	تیپ C و D	تحمل بار سنگین
خورشیدی	DC	حفاظت تخصصی
مخابراتی	DC/AC خاص	حساسیت بالا

اشتباهات رایج در کاربرد کلید مینیاتوری

یکی از اشتباهات رایج در کاربرد کلید مینیاتوری (MCB)، انتخاب نادرست جریان نامی است؛ یعنی استفاده از کلیدی با آمپر بالاتر از نیاز مدار که باعث می شود در زمان اضافه بار، کلید عمل نکند و به سیم کشی و تجهیزات آسیب برسد. اشتباه دیگر، استفاده از تیپ نامناسب (B، C یا D) برای نوع بار است؛ مثلاً به کار بردن تیپ B برای موتورهای دارای جریان هجومی بالا می تواند باعث قطع های بی مورد شود. همچنین برخی افراد به اشتباه از کلید مینیاتوری به عنوان کلید قطع و وصل مداوم استفاده می کنند، در حالی که این تجهیزات برای حفاظت طراحی شده اند نه کلیدزنی مکرر.

نصب غیراصولی، عدم رعایت استاندارد سیم کشی و بی توجهی به قدرت قطع (kA) مناسب نیز از خطاهای مهمی است که ایمنی سیستم را کاهش می دهد. در نهایت، نادیده گرفتن سرویس و بررسی دوره ای کلیدها می تواند باعث کاهش عملکرد حفاظتی آن ها در طول زمان شود.

• استفاده از کلید ضعیف برای بار سنگین
• انتخاب اشتباه تیپ
• عدم توجه به محیط نصب
• استفاده از کلید بی کیفیت

تامین و فروش انواع کلید مینیاتوری

در بازار تجهیزات برق صنعتی، انتخاب برند معتبر و خدمات پس از فروش قابل اعتماد اهمیت بسیار زیادی دارد. در همین راستا، نمایندگی رسمی برند XKoren در ایران با ارائه انواع کلید مینیاتوری در رنج های مختلف جریان و کاربرد، توانسته نیاز صنایع، ساختمان ها و پروژه های برق را به صورت کامل پوشش دهد. این مجموعه علاوه بر تأمین محصولات باکیفیت، خدمات تخصصی فروش و پشتیبانی و خدمات پس از فروش کلیدهای مینیاتوری را نیز ارائه می دهد تا کاربران با اطمینان کامل از عملکرد تجهیزات خود استفاده کنند. اگر به دنبال انتخاب مطمئن و حرفه ای هستید، محصولات XKoren می توانند یکی از گزینه های قابل اعتماد در بازار ایران باشند.

سوالات متداول درباره کلید مینیاتوری چیست؟

در این بخش به پرتکرارترین سوالات کاربران درباره اینکه کلید مینیاتوری چیست؟ پاسخ می دهیم تا ابهامات کامل برطرف شود.

1. کلید مینیاتوری چیست و چه کاربردی دارد؟ کلید مینیاتوری چیست؟ یک تجهیز حفاظتی در مدارهای الکتریکی است که برای جلوگیری از آسیب ناشی از اضافه بار و اتصال کوتاه استفاده می شود. این کلید در خانه ها، صنایع و تابلوهای برق کاربرد گسترده دارد.

2. تفاوت کلید مینیاتوری با فیوز چیست؟ فیوز یک بار مصرف است و پس از عمل کردن باید تعویض شود، اما کلید مینیاتوری قابل ریست شدن است و چندین بار قابل استفاده می باشد.

3. چرا کلید مینیاتوری مدام قطع می کند؟ دلایل اصلی شامل اضافه بار، اتصال کوتاه، انتخاب اشتباه آمپر یا خرابی یکی از دستگاه های مصرف کننده است.

4. کلید مینیاتوری تیپ B، C و D چه تفاوتی دارند؟

• B: مناسب مصارف خانگی
• C: مناسب کاربردهای عمومی و موتورهای سبک
• D: مناسب تجهیزات صنعتی سنگین

5. آیا کلید مینیاتوری از برق گرفتگی جلوگیری می کند؟ خیر، کلید مینیاتوری فقط از مدار محافظت می کند. برای حفاظت از جان انسان باید از محافظ جان (RCD) استفاده شود.

6. عمر مفید کلید مینیاتوری چقدر است؟ بسته به کیفیت و شرایط استفاده، معمولاً بین 10 تا 20 سال عمر مفید دارد.
