قدرت قطع کلید اتوماتیک یکی از مهم ترین مشخصات فنی در انتخاب تجهیزات حفاظتی برق صنعتی است. هنگام خرید کلید اتوماتیک کمپکت یا MCCB، فقط بررسی جریان نامی کلید کافی نیست؛ بلکه باید مشخص شود کلید در صورت وقوع اتصال کوتاه، توانایی قطع جریان خطا را در شرایط شبکه مورد نظر دارد یا خیر. دو مشخصه مهم در این زمینه، Icu و Ics هستند که هر کدام مفهوم و کاربرد متفاوتی دارند.
برای مثال، ممکن است دو کلید اتوماتیک با جریان نامی ۲۵۰ آمپر، قدرت قطع نهایی ۳۶ کیلوآمپر داشته باشند؛ اما قدرت قطع سرویس یکی از آنها ۱۸ کیلوآمپر و دیگری ۳۶ کیلوآمپر باشد. این تفاوت می تواند در انتخاب تجهیزات تابلو برق صنعتی، به ویژه در کارخانه هایی که تداوم فعالیت خطوط تولید اهمیت زیادی دارد، موثر باشد.
در این مقاله از سایت XKOREN بررسی می کنیم که قدرت قطع کلید اتوماتیک چیست، Icu و Ics چه تفاوتی دارند، چگونه این مشخصات را از روی کاتالوگ بخوانیم و هنگام انتخاب کلید مناسب برای تابلو برق صنعتی باید چه نکاتی را در نظر بگیریم.
قدرت قطع کلید اتوماتیک چیست؟
قدرت قطع کلید اتوماتیک (Breaking Capacity) به توانایی کلید در قطع جریان اتصال کوتاه در ولتاژ و شرایط آزمون مشخص گفته می شود. این مشخصه معمولا با واحد کیلوآمپر (kA) بیان می شود و نشان می دهد کلید برای قطع چه سطحی از جریان اتصال کوتاه طراحی و آزمایش شده است.
در شرایط عادی، جریان الکتریکی از تجهیزات، کابل ها و مصرف کننده های مدار عبور می کند. اما اگر اتصال کوتاه رخ دهد، جریان ممکن است در مدت بسیار کوتاهی به چندین برابر جریان عادی مدار برسد. در چنین شرایطی، کلید حفاظتی باید بتواند جریان خطا را قطع کند و انرژی ناشی از قوس الکتریکی را در محدوده طراحی خود مدیریت کند.
اگر قدرت قطع کلید برای جریان اتصال کوتاه احتمالی محل نصب کافی نباشد، ممکن است کلید نتواند خطا را به شکل ایمن قطع کند و تجهیزات، کابل ها یا تابلو برق در معرض آسیب جدی قرار بگیرند. به همین دلیل، قدرت قطع یکی از معیارهای اصلی انتخاب کلید اتوماتیک صنعتی است. برای درک بهتر موضوع، باید سه مشخصه را از یکدیگر تفکیک کنیم:
-
جریان نامی (In): جریان نامی کلید در شرایط تعریف شده بهره برداری.
-
قدرت قطع نهایی (Icu): ظرفیت نهایی قطع اتصال کوتاه طبق استاندارد مربوط.
-
قدرت قطع سرویس (Ics): سطح جریان اتصال کوتاهی که کلید در آزمون سرویس قطع می کند و پس از آن باید الزامات عملکردی تعیین شده را برآورده سازد.
بنابراین، اگر روی مشخصات یک کلید اتوماتیک جریان نامی ۲۵۰ آمپر و قدرت قطع ۳۶ کیلوآمپر درج شده باشد، این دو عدد مفهوم یکسانی ندارند. عدد ۲۵۰ آمپر به جریان نامی کلید مربوط است؛ در حالی که ۳۶ کیلوآمپر به قدرت قطع اتصال کوتاه آن در شرایط مشخص اشاره می کند.
Icu چیست؟ آشنایی با قدرت قطع نهایی کلید اتوماتیک
Icu مخفف عبارت Rated Ultimate Short-Circuit Breaking Capacity است و به معنای قدرت قطع نهایی اتصال کوتاه است. این مشخصه در کلیدهای صنعتی مطابق استاندارد IEC 60947-2 تعریف می شود و مقدار آن باید در ولتاژ کاری مشخص کلید بررسی شود. وقتی اتصال کوتاه رخ می دهد، جریان خطا ممکن است به مقدار بسیار زیادی برسد. Icu نشان می دهد کلید در آزمون نهایی استاندارد مربوط، چه سطحی از جریان اتصال کوتاه را می تواند قطع کند. برای مثال، اگر در دیتاشیت یک کلید اتوماتیک مقدار زیر درج شده باشد:
-
جریان نامی: ۲۵۰ آمپر
-
ولتاژ کاری: ۴۰۰ ولت
-
Icu: برابر با ۳۶ کیلوآمپر
یعنی قدرت قطع نهایی اعلام شده برای این کلید در ولتاژ مربوط، ۳۶ کیلوآمپر است. برای استفاده از این مقدار در طراحی، باید مشخصات همان مدل و شرایط اعلام شده توسط سازنده بررسی شود.
نکته مهم: مقدار Icu به تنهایی تضمین نمی کند که کلید پس از قطع یک اتصال کوتاه شدید، بدون بررسی مجدد آماده بهره برداری باشد. پس از رخ دادن خطا، وضعیت کلید باید مطابق دستورالعمل سازنده و شرایط واقعی بررسی شود.
به همین دلیل، هنگام انتخاب کلید اتوماتیک نباید فقط به Icu توجه کرد؛ بلکه باید مقدار Ics را نیز در نظر گرفت.
Ics چیست؟ آشنایی با قدرت قطع سرویس کلید اتوماتیک
Ics مخفف عبارت Rated Service Short-Circuit Breaking Capacity و به معنای قدرت قطع سرویس اتصال کوتاه است. این مشخصه سطحی از جریان اتصال کوتاه را بیان می کند که کلید در توالی آزمون سرویس استاندارد قطع می کند و پس از آزمون نیز باید الزامات عملکردی تعیین شده را برآورده سازد. اهمیت Ics در این است که فقط توانایی قطع جریان اتصال کوتاه مطرح نیست؛ بلکه عملکرد کلید پس از آزمون نیز اهمیت دارد. این موضوع برای تاسیساتی که توقف طولانی مدت آنها هزینه بر است، می تواند در انتخاب تجهیزات موثر باشد.
در بسیاری از کلیدهای اتوماتیک صنعتی، Ics به صورت درصدی از Icu اعلام می شود. برای مثال، ممکن است مقدار آن ۲۵، ۵۰، ۷۵ یا ۱۰۰ درصد Icu باشد. نسبت دقیق به طراحی کلید و مشخصات اعلام شده از سوی سازنده بستگی دارد. اگر Icu یک کلید ۳۶ کیلوآمپر و Ics آن ۱۸ کیلوآمپر باشد، نسبت Ics به Icu برابر با ۵۰ درصد است. اگر هر دو مقدار ۳۶ کیلوآمپر باشند، Ics برابر با ۱۰۰ درصد Icu خواهد بود. البته این اعداد فقط مثال هستند و باید مقادیر واقعی را از دیتاشیت همان محصول استخراج کرد.
تفاوت Icu و Ics چیست؟
تفاوت اصلی Icu و Ics به سطح قدرت قطع اعلام شده و الزامات عملکرد کلید پس از آزمون مربوط است. Icu قدرت قطع نهایی اتصال کوتاه را مشخص می کند، در حالی که Ics به قدرت قطع سرویس و عملکرد کلید پس از توالی آزمون مربوط است.
| مشخصه | Icu | Ics |
|---|---|---|
| نام فارسی | قدرت قطع نهایی | قدرت قطع سرویس |
| نام انگلیسی | Ultimate Breaking Capacity | Service Breaking Capacity |
| واحد | کیلوآمپر (kA) | کیلوآمپر (kA) |
| کاربرد | ارزیابی توانایی نهایی قطع اتصال کوتاه | ارزیابی عملکرد کلید در آزمون سرویس |
| رابطه عددی | مقدار قدرت قطع نهایی | ممکن است کمتر از Icu یا برابر آن باشد |
| اهمیت در خرید | کفایت قدرت قطع برای شرایط شبکه | ارزیابی عملکرد پس از قطع خطا و الزامات تداوم سرویس |
Ics بالاتر می تواند برای تاسیساتی که ادامه فعالیت پس از قطع اتصال کوتاه اهمیت دارد، یک مزیت فنی باشد. با این حال، انتخاب کلید باید بر اساس مجموعه مشخصات فنی، شرایط شبکه و الزامات حفاظتی انجام شود.
آیا Ics همیشه کمتر از Icu است؟
خیر. در برخی کلیدها، Ics کمتر از Icu است؛ اما در بعضی مدل ها این دو مقدار برابر هستند. برای مثال، ممکن است یک کلید Icu برابر ۳۶ کیلوآمپر و Ics برابر ۱۸ کیلوآمپر داشته باشد، در حالی که کلید دیگری با همان Icu، مقدار Ics برابر ۳۶ کیلوآمپر داشته باشد. در نتیجه، نمی توان نسبت ثابتی برای تمام کلیدهای اتوماتیک در نظر گرفت. مشخصات واقعی باید از کاتالوگ یا دیتاشیت سازنده بررسی شود.
تفاوت Icu و Ics با مثال عددی
فرض کنید برای یک تابلو برق صنعتی، دو کلید اتوماتیک با مشخصات زیر در نظر گرفته شده اند. اعداد این جدول فرضی هستند و صرفا برای توضیح تفاوت دو مشخصه ارائه شده اند.
| مشخصه | کلید A | کلید B |
|---|---|---|
| جریان نامی | ۲۵۰ آمپر | ۲۵۰ آمپر |
| ولتاژ کاری | ۴۰۰ ولت | ۴۰۰ ولت |
| Icu | ۳۶ kA | ۳۶ kA |
| Ics | ۱۸ kA | ۳۶ kA |
| نسبت Ics به Icu | ۵۰٪ | ۱۰۰٪ |
در این مثال، هر دو کلید جریان نامی و قدرت قطع نهایی یکسانی دارند؛ اما قدرت قطع سرویس آنها متفاوت است. کلید A دارای Ics برابر ۱۸ کیلوآمپر است. کلید B نیز دارای Ics برابر ۳۶ کیلوآمپر است. بنابراین، کلید B در سطح بالاتری از جریان اتصال کوتاه، الزامات آزمون سرویس را برآورده می کند.
حالا فرض کنیم جریان اتصال کوتاه احتمالی محل نصب ۲۰ کیلوآمپر باشد. این مقدار از Ics کلید A بیشتر است، اما از Icu آن کمتر است. در چنین شرایطی، نمی توان صرفا بر اساس Icu نتیجه گرفت که کلید A پس از قطع خطا حتما آماده ادامه بهره برداری خواهد بود. وضعیت آن باید طبق دستورالعمل سازنده بررسی شود.
در مقابل، مقدار ۲۰ کیلوآمپر از Ics کلید B کمتر است؛ اما این موضوع نیز به تنهایی تمام معیارهای انتخاب را مشخص نمی کند. جریان اتصال کوتاه احتمالی، ولتاژ کاری، هماهنگی حفاظتی و سایر شرایط طراحی باید بررسی شوند. نتیجه مثال: قدرت قطع نهایی و قدرت قطع سرویس هر دو در انتخاب کلید اهمیت دارند، اما نقش یکسانی ندارند. برای انتخاب صحیح باید هر دو مقدار و شرایط واقعی شبکه بررسی شوند.

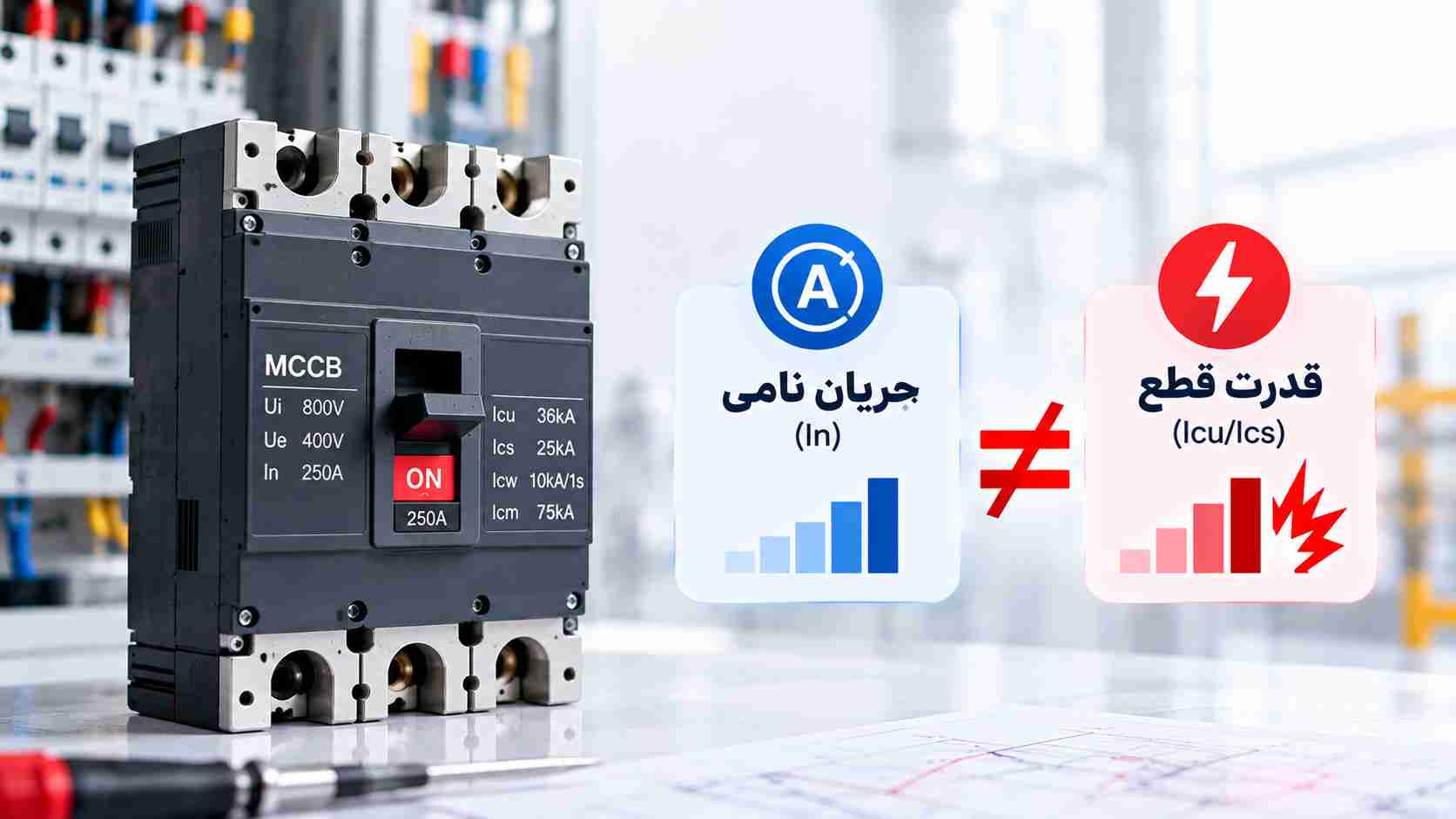

قدرت قطع کلید اتوماتیک با جریان نامی چه تفاوتی دارد؟
یکی از اشتباهات رایج در خرید تجهیزات برق صنعتی، یکسان دانستن جریان نامی و قدرت قطع است. جریان نامی به شرایط عبور جریان در مدار مربوط است، اما قدرت قطع به توانایی کلید در قطع جریان اتصال کوتاه اشاره دارد.
| مشخصه | جریان نامی | قدرت قطع |
|---|---|---|
| نماد متداول | In | Icu و Ics |
| واحد | آمپر (A) | کیلوآمپر (kA) |
| کاربرد | انتخاب کلید متناسب با جریان مدار | انتخاب کلید متناسب با جریان اتصال کوتاه |
| مثال | ۲۵۰ آمپر | Icu برابر ۳۶ کیلوآمپر |
| معیار اصلی | بار، کابل و شرایط بهره برداری | جریان اتصال کوتاه احتمالی و مشخصات شبکه |
برای مثال، یک کلید اتوماتیک ۲۵۰ آمپر لزوما برای هر تابلویی مناسب نیست. ممکن است دو کلید با جریان نامی یکسان، قدرت قطع متفاوتی داشته باشند. بنابراین، انتخاب کلید باید بر اساس جریان بار و جریان اتصال کوتاه احتمالی محل نصب انجام شود.
اگر می خواهید درباره انتخاب جریان مدار و تجهیزات حفاظتی بیشتر بدانید، مقاله راهنمای انتخاب جریان فیوز مینیاتوری را نیز مطالعه کنید. توجه داشته باشید که قواعد انتخاب فیوز مینیاتوری را نباید بدون بررسی به کلید اتوماتیک صنعتی تعمیم داد.
تفاوت قدرت قطع کلید اتوماتیک و فیوز مینیاتوری
فیوز مینیاتوری (MCB) و کلید اتوماتیک کمپکت (MCCB) هر دو برای حفاظت مدار در برابر اضافه جریان و اتصال کوتاه استفاده می شوند؛ اما از نظر محدوده کاربرد، جریان نامی، قابلیت تنظیم و مشخصات قطع تفاوت دارند. در فیوزهای مینیاتوری مطابق استاندارد IEC 60898-1، مشخصه ظرفیت اتصال کوتاه نامی معمولا با Icn بیان می شود. در کلیدهای صنعتی مطابق استاندارد IEC 60947-2، مشخصه های Icu و Ics اهمیت دارند.
بنابراین، هنگام مقایسه دو تجهیز باید استاندارد محصول، ولتاژ کاری و شرایط آزمون را نیز در نظر گرفت. مقایسه صرف اعداد کیلوآمپر، بدون توجه به استاندارد مربوط، ممکن است گمراه کننده باشد. برای بررسی محصولات مرتبط در فروشگاه XKOREN، می توانید از صفحات زیر استفاده کنید:

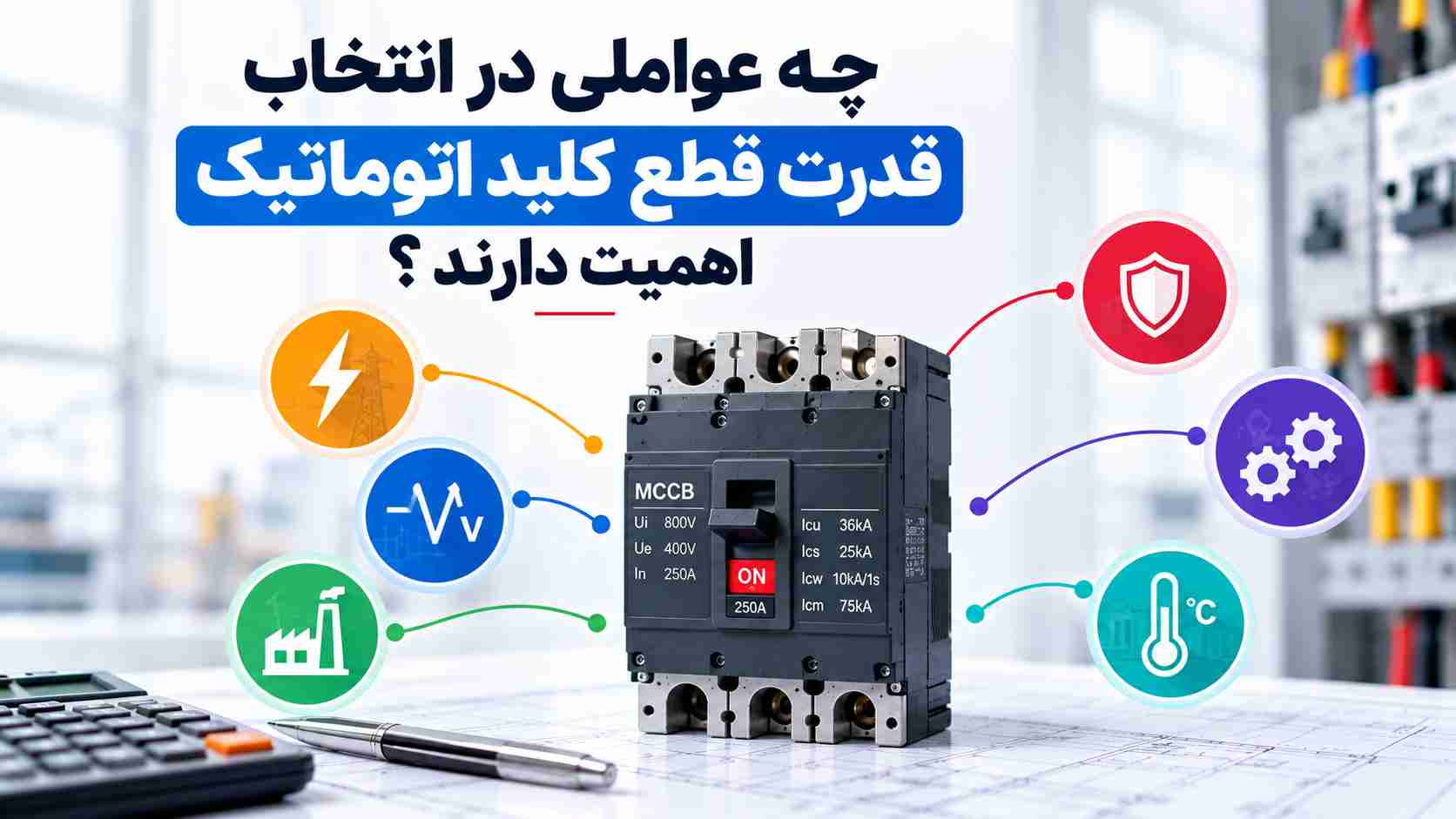

چه عواملی در انتخاب قدرت قطع کلید اتوماتیک اهمیت دارند؟
۱. جریان اتصال کوتاه احتمالی در محل نصب
مهم ترین معیار، جریان اتصال کوتاه احتمالی در نقطه نصب کلید است. این جریان با جریان عادی مصرف کننده تفاوت دارد و به مشخصات منبع تغذیه، امپدانس ترانسفورماتور، طول و سطح مقطع کابل ها و امپدانس مسیر خطا وابسته است. قدرت قطع کلید باید با توجه به جریان اتصال کوتاه محاسبه شده و ضوابط طراحی انتخاب شود. در تابلوهای اصلی نزدیک ترانسفورماتور، جریان اتصال کوتاه احتمالی ممکن است بیشتر از تابلوهای فرعی دورتر باشد؛ اما مقدار دقیق را نمی توان فقط از روی محل نصب حدس زد.
۲. ولتاژ کاری کلید
قدرت قطع اعلام شده برای کلید باید در ولتاژ کاری موردنظر بررسی شود. ممکن است یک مدل در ولتاژهای مختلف، مقادیر قدرت قطع متفاوتی داشته باشد. برای مثال، اگر کلید قرار است در شبکه سه فاز ۴۰۰ ولت استفاده شود، باید مقدار مربوط به همان ولتاژ در دیتاشیت بررسی شود. بیشترین عدد درج شده در کاتالوگ لزوما برای تمام ولتاژها قابل استفاده نیست.
۳. مقدار Ics و اهمیت تداوم سرویس
در کارخانه ها و تاسیساتی که توقف خط تولید هزینه زیادی دارد، مقدار Ics می تواند در انتخاب کلید اهمیت بیشتری پیدا کند. این مشخصه به ارزیابی عملکرد کلید پس از آزمون سرویس اتصال کوتاه کمک می کند. با این حال، Ics بالاتر به تنهایی تضمین کننده تداوم فعالیت کل کارخانه نیست. هماهنگی حفاظتی، کیفیت طراحی تابلو و عملکرد سایر تجهیزات نیز اهمیت دارند.
۴. هماهنگی حفاظتی کلیدها
در یک تاسیسات ممکن است چند کلید در مسیر تغذیه قرار داشته باشند؛ برای مثال، یک کلید اصلی در ورودی تابلو و کلیدهای فرعی برای مدارهای خروجی. هماهنگی حفاظتی به این معناست که تجهیزات حفاظتی به شکلی هماهنگ عمل کنند تا در صورت بروز خطا، در صورت امکان فقط بخش معیوب از مدار جدا شود و سایر بخش های سالم به کار ادامه دهند.
برای بررسی هماهنگی حفاظتی باید منحنی های قطع، تنظیمات حفاظتی، جریان اتصال کوتاه و اطلاعات هماهنگی اعلام شده از سوی سازنده بررسی شوند.
۵. نوع بار و تجهیزات پایین دست
نوع بار، جریان راه اندازی، شرایط بهره برداری و تجهیزات پایین دست نیز در انتخاب کلید تاثیر دارند. برای نمونه، حفاظت مدار موتور ممکن است به ملاحظات متفاوتی نسبت به یک مدار روشنایی یا توزیع عمومی نیاز داشته باشد. در مدارهای موتور، باید نقش کلید اتوماتیک، کلید حرارتی و رله بیمتال به درستی تفکیک شود. برای بررسی محصولات مرتبط، صفحات زیر را ببینید:
این تجهیزات هر کدام وظیفه حفاظتی یا کنترلی مشخصی دارند و جایگزین محاسبه قدرت قطع اتصال کوتاه نیستند.
آیا قدرت قطع بیشتر همیشه به معنای کلید بهتر است؟
خیر. قدرت قطع بالاتر ممکن است برای شرایط اتصال کوتاه شدید ضروری باشد، اما به تنهایی کیفیت کلی کلید یا تناسب آن با یک پروژه را مشخص نمی کند. هنگام مقایسه دو کلید باید علاوه بر Icu و Ics، جریان نامی، ولتاژ کاری، تعداد پل ها، نوع واحد حفاظتی، قابلیت تنظیم، شرایط محیطی، استاندارد محصول و هماهنگی با سایر تجهیزات را نیز در نظر گرفت.
برای مثال، اگر جریان اتصال کوتاه احتمالی یک تابلو ۱۵ کیلوآمپر باشد، کلیدی با قدرت قطع ۲۵ کیلوآمپر ممکن است از نظر این مشخصه کافی باشد؛ اما انتخاب نهایی همچنان به سایر شرایط فنی و ضوابط طراحی بستگی دارد. هدف این نیست که همیشه بزرگ ترین عدد را انتخاب کنیم؛ هدف، انتخاب کلیدی است که در شرایط واقعی نصب، حفاظت موردنیاز را تامین کند.
Icw و Icm چه تفاوتی با Icu و Ics دارند؟
در کاتالوگ برخی کلیدهای صنعتی، علاوه بر Icu و Ics، مشخصه های دیگری مانند Icw و Icm نیز دیده می شوند.
| مشخصه | مفهوم | کاربرد اصلی |
|---|---|---|
| Icu | قدرت قطع نهایی اتصال کوتاه | ارزیابی توانایی نهایی قطع اتصال کوتاه |
| Ics | قدرت قطع سرویس اتصال کوتاه | ارزیابی عملکرد کلید در آزمون سرویس |
| Icw | جریان قابل تحمل کوتاه مدت | ارزیابی تحمل جریان اتصال کوتاه برای مدت مشخص |
| Icm | قدرت وصل اتصال کوتاه | ارزیابی توانایی وصل کلید روی مدار دارای اتصال کوتاه در شرایط تعریف شده |
Icw در کلیدهایی که برای هماهنگی حفاظتی زمانی طراحی شده اند اهمیت دارد؛ زیرا ممکن است لازم باشد کلید برای مدت مشخصی جریان خطا را تحمل کند تا کلید پایین دست فرصت قطع داشته باشد.
Icm نیز به توانایی وصل کلید در شرایط اتصال کوتاه مربوط است و با قدرت قطع یکسان نیست. این مشخصه ها باید مطابق استاندارد و مستندات همان محصول تفسیر شوند.

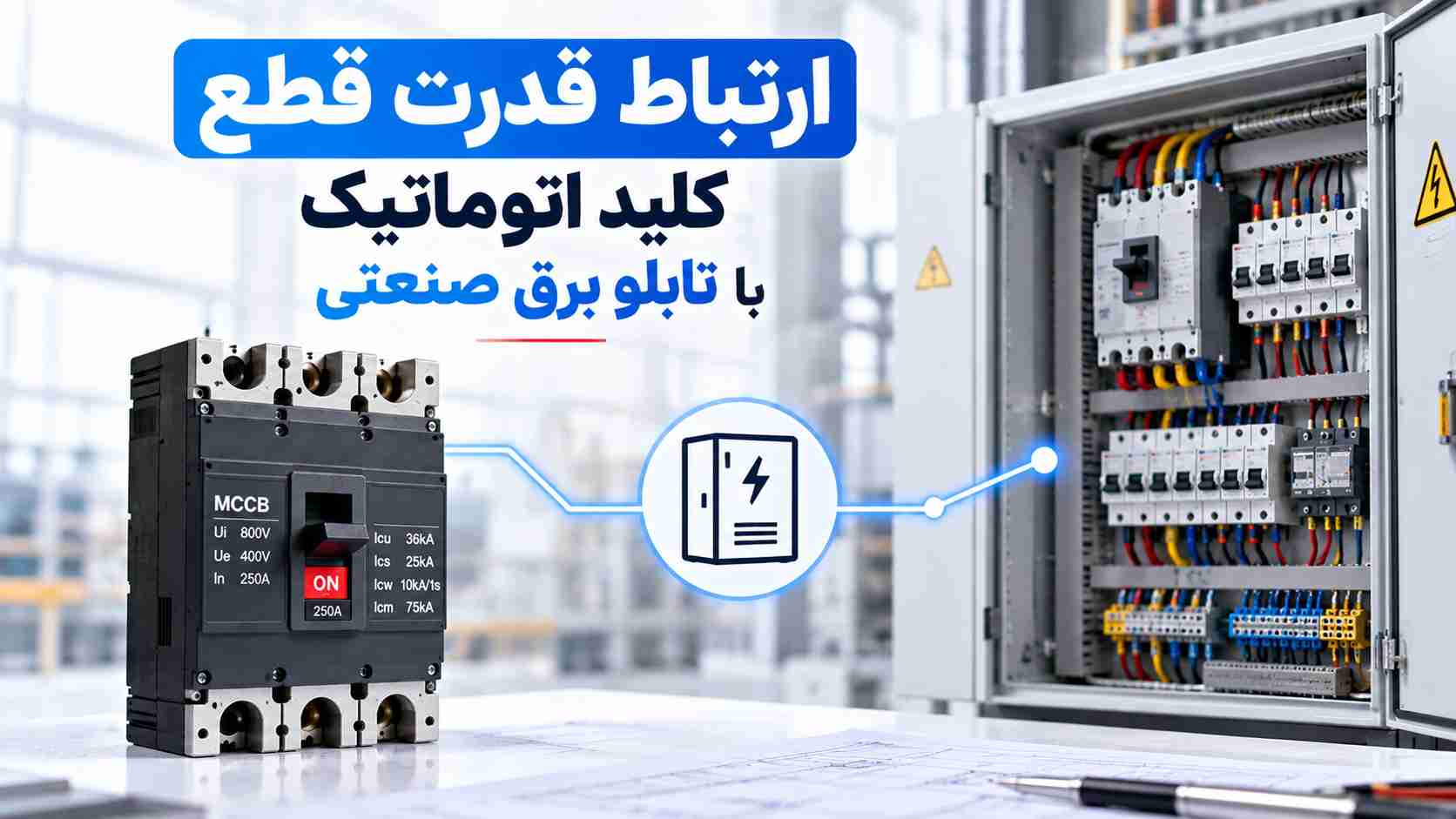

ارتباط قدرت قطع کلید اتوماتیک با تابلو برق صنعتی
قدرت قطع کلید یکی از مشخصات مهم در انتخاب تجهیزات حفاظتی تابلو برق است. در تابلو اصلی، کلید ورودی ممکن است در نقطه ای قرار داشته باشد که جریان اتصال کوتاه احتمالی بالاتری دارد. در تابلوهای فرعی نیز شرایط به محل نصب، مشخصات کابل ها و امپدانس مسیر وابسته است. هنگام انتخاب کلید برای تابلو برق صنعتی، مراحل زیر را در نظر بگیرید:
1. جریان بار و جریان نامی موردنیاز را تعیین کنید.
2. جریان اتصال کوتاه احتمالی در محل نصب را محاسبه یا با روش معتبر ارزیابی کنید.
3. قدرت قطع کلید را در ولتاژ کاری واقعی بررسی کنید.
4. مقدار Ics را با توجه به الزامات تداوم سرویس در نظر بگیرید.
5. هماهنگی حفاظتی کلید اصلی و کلیدهای فرعی را بررسی کنید.
6. تنظیمات حفاظتی، شرایط محیطی و دستورالعمل سازنده را کنترل کنید.
برای آشنایی بیشتر با تجهیزات مورد استفاده در تابلو، مقاله تجهیزات تابلو برق صنعتی و مقاله تابلو برق صنعتی چیست؟ را مطالعه کنید.
اگر در تابلو از اینورتر برای کنترل موتور استفاده می شود، انتخاب کلید حفاظتی باید با دستورالعمل سازنده اینورتر و شرایط اتصال کوتاه شبکه سازگار باشد. برای بررسی محصولات مرتبط می توانید به دسته اینورتر صنعتی مراجعه کنید.
در تابلوهایی که بانک خازنی نیز دارند، هماهنگی تجهیزات حفاظتی و سوئیچینگ خازن باید بر اساس طراحی مجموعه انجام شود. برای مشاهده محصولات مرتبط، دسته خازن را ببینید.
اشتباهات رایج در انتخاب قدرت قطع کلید اتوماتیک
انتخاب کلید فقط بر اساس جریان نامی
ممکن است کلید از نظر جریان نامی با بار سازگار باشد، اما قدرت قطع آن برای جریان اتصال کوتاه محل کافی نباشد. این دو موضوع باید جداگانه بررسی شوند.
فرض کردن اینکه Icu و Ics همیشه برابر هستند
نسبت این دو مقدار به مدل کلید و مشخصات اعلام شده از سوی سازنده بستگی دارد. باید هر دو مقدار از دیتاشیت همان محصول استخراج شوند.
نادیده گرفتن ولتاژ کاری
قدرت قطع کلید را نمی توان بدون توجه به ولتاژ کاری تفسیر کرد. مقادیر مربوط به ولتاژهای مختلف ممکن است متفاوت باشند.
انتخاب قدرت قطع با حدس و تجربه عمومی
تجربه فنی مفید است، اما جایگزین محاسبه جریان اتصال کوتاه یا بررسی مستندات معتبر طراحی نمی شود.
تصور اینکه Ics بالاتر همه مشکلات را حل می کند
Ics بالاتر می تواند قابلیت سرویس پس از قطع خطا را بهبود دهد، اما به تنهایی هماهنگی حفاظتی، حفاظت کابل یا ایمنی کل سیستم را تضمین نمی کند.
نادیده گرفتن مشخصات کلیدهای پایین دست
در سیستم های توزیع، هماهنگی کلیدها اهمیت زیادی دارد. کلید اصلی و کلیدهای فرعی باید با توجه به شرایط شبکه و عملکرد حفاظتی موردنیاز بررسی شوند.
راهنمای سریع انتخاب قدرت قطع کلید اتوماتیک
پیش از انتخاب نهایی، این چک لیست را بررسی کنید:
این چک لیست برای بررسی اولیه است و جایگزین طراحی مهندسی یا محاسبات حفاظت اتصال کوتاه نیست. در پروژه های صنعتی، تصمیم نهایی باید بر اساس اطلاعات معتبر شبکه، دیتاشیت محصول و ضوابط فنی مربوط گرفته شود.
سوالات متداول درباره قدرت قطع کلید اتوماتیک
۱. قدرت قطع کلید اتوماتیک چیست؟ قدرت قطع، حداکثر جریان اتصال کوتاهی است که کلید در ولتاژ و شرایط آزمون مشخص می تواند قطع کند. این مقدار معمولا با کیلوآمپر بیان می شود.
۲. تفاوت Icu و Ics چیست؟ Icu قدرت قطع نهایی اتصال کوتاه و Ics قدرت قطع سرویس اتصال کوتاه است. تفاوت آنها به توالی آزمون استاندارد و الزامات عملکرد کلید پس از قطع خطا مربوط می شود.
۳. آیا Ics همیشه کمتر از Icu است؟ خیر. در بسیاری از مدل ها Ics کمتر از Icu است، اما در برخی کلیدها این دو مقدار برابر هستند. باید مشخصات دقیق محصول بررسی شود.
۴. واحد قدرت قطع کلید اتوماتیک چیست؟ واحد متداول آن کیلوآمپر (kA) است. برای مثال، ۳۶ کیلوآمپر برابر با ۳۶ هزار آمپر از نظر مقدار جریان است؛ اما این عدد مشخصه قطع اتصال کوتاه است، نه جریان قابل عبور پیوسته کلید.
۵. آیا کلید ۲۵۰ آمپر حتما قدرت قطع ۲۵ کیلوآمپر دارد؟ خیر. جریان نامی و قدرت قطع دو مشخصه مستقل هستند. برای تعیین قدرت قطع باید دیتاشیت مدل مشخص بررسی شود.
۶. برای انتخاب کلید اتوماتیک، Icu مهم تر است یا Ics؟ هر دو مهم هستند. Icu باید برای جریان اتصال کوتاه احتمالی محل کافی باشد و Ics نیز با توجه به الزامات عملکرد و تداوم سرویس بررسی شود.
۷. اگر جریان اتصال کوتاه از Ics بیشتر ولی از Icu کمتر باشد، چه اتفاقی می افتد؟ کلید ممکن است بتواند جریان را قطع کند، اما نمی توان صرفا بر اساس Icu نتیجه گرفت که پس از خطا بدون بررسی آماده ادامه بهره برداری است. وضعیت کلید باید مطابق دستورالعمل سازنده ارزیابی شود.
۸. آیا قدرت قطع ۳۶ کیلوآمپر برای همه تابلوهای صنعتی مناسب است؟ خیر. مناسب بودن آن به جریان اتصال کوتاه احتمالی، ولتاژ، مشخصات کلید و شرایط طراحی بستگی دارد. عددی که برای یک تابلو کافی است، ممکن است برای تابلو دیگر کافی نباشد.
۹. تفاوت Icu و Icn چیست؟ Icu مشخصه قدرت قطع نهایی در کلیدهای صنعتی تحت استاندارد IEC 60947-2 است. Icn معمولا برای ظرفیت اتصال کوتاه نامی کلیدهای خانگی و مشابه آن تحت استاندارد IEC 60898-1 استفاده می شود. این مقادیر باید با توجه به استاندارد مربوط تفسیر شوند.
۱۰. Icw در کلید اتوماتیک چیست؟ Icw جریان اتصال کوتاهی است که کلید در شرایط تعریف شده می تواند برای مدت مشخص تحمل کند. این مشخصه در بررسی هماهنگی حفاظتی زمانی اهمیت دارد.
۱۱. Icm چه مفهومی دارد؟ Icm به قدرت وصل اتصال کوتاه مربوط است؛ یعنی توانایی کلید برای وصل شدن روی مدار دارای اتصال کوتاه در شرایط تعریف شده. این مشخصه با قدرت قطع یکسان نیست.
۱۲. آیا قدرت قطع بالاتر همیشه بهتر است؟ قدرت قطع باید با شرایط واقعی پروژه متناسب باشد. مقدار بالاتر ممکن است ضروری باشد، اما به تنهایی کیفیت، عملکرد حفاظتی و تناسب کلید با پروژه را تعیین نمی کند.
۱۳. آیا فیوز مینیاتوری و کلید اتوماتیک صنعتی از مشخصات یکسانی استفاده می کنند؟ نه لزوما. استاندارد محصول و نوع مشخصه اعلام شده می تواند متفاوت باشد. در فیوز مینیاتوری معمولا Icn و در بسیاری از کلیدهای صنعتی Icu و Ics بررسی می شوند.
۱۴. قدرت قطع کلید اتوماتیک چگونه محاسبه می شود؟ ابتدا باید جریان اتصال کوتاه احتمالی در محل نصب با استفاده از مشخصات منبع، ترانسفورماتور، کابل ها و امپدانس مسیر خطا محاسبه یا ارزیابی شود. سپس کلیدی انتخاب می شود که قدرت قطع اعلام شده آن برای شرایط مربوط کافی باشد.
۱۵. هنگام خرید کلید اتوماتیک چه مشخصاتی را بررسی کنیم؟ جریان نامی، ولتاژ کاری، Icu، Ics، تعداد پل، نوع واحد حفاظتی، قابلیت تنظیم، استاندارد، شرایط نصب و هماهنگی با سایر تجهیزات از مشخصات مهم هستند.
