تفاوت کلید محافظ جان تیپ AC، A و B چیست؟

تفاوت کلید محافظ جان تیپ AC، A و B در نوع جریان نشتی است که هر کلید می تواند تشخیص دهد. تیپ AC برای جریان نشتی متناوب سینوسی، تیپ A برای جریان نشتی متناوب سینوسی و مستقیم ضربانی، و تیپ B برای تشخیص طیف گسترده تری از جریان های نشتی، از جمله جریان مستقیم صاف، طراحی شده است. شناخت این تفاوت به انتخاب صحیح تجهیزات حفاظتی در ساختمان ها، کارگاه ها، تابلوهای برق صنعتی و مدارهای دارای تجهیزات الکترونیکی کمک می کند.

هنگام خرید کلید محافظ جان، معمولاً مشخصاتی مانند جریان نامی، حساسیت ۳۰ میلی آمپر یا ۳۰۰ میلی آمپر، تعداد پل و قیمت محصول بیشتر مورد توجه قرار می گیرند. این مشخصات مهم هستند، اما به تنهایی برای انتخاب کلید مناسب کافی نیستند. دو کلید ممکن است جریان نامی و حساسیت یکسانی داشته باشند، ولی به دلیل تفاوت در تیپ، برای مدار مورد نظر عملکرد یکسانی نداشته باشند. اگر نوع جریان نشتی احتمالی با قابلیت تشخیص کلید سازگار نباشد، نمی توان صرفاً به درج عبارت محافظ جان روی بدنه محصول اکتفا کرد.

این موضوع در مدارهای امروزی اهمیت بیشتری پیدا کرده است. بسیاری از تجهیزات برقی، از منابع تغذیه الکترونیکی گرفته تا درایوهای کنترل دور موتور، شارژرها و مبدل های قدرت، ممکن است جریان نشتی با شکل موجی متفاوت از جریان متناوب سینوسی معمولی ایجاد کنند. در چنین شرایطی، انتخاب تیپ مناسب باید با توجه به مشخصات واقعی تجهیز و دستورالعمل سازنده انجام شود.

در این مقاله، تفاوت کلید محافظ جان تیپ AC، A و B را از نظر عملکرد، کاربرد، محدودیت ها و معیارهای خرید بررسی می کنیم. همچنین به تفاوت تیپ کلید با حساسیت جریان نشتی، کاربرد تیپ F، انتخاب محافظ جان برای تابلو برق صنعتی و اشتباهات رایج هنگام خرید می پردازیم تا بتوانید با دید فنی تری محصول مناسب را انتخاب کنید.

کلید محافظ جان چیست و چه وظیفه ای دارد؟

کلید محافظ جان که با نام RCD شناخته می شود، وسیله ای حفاظتی است که اختلاف جریان میان هادی های فعال مدار را بررسی می کند. در شرایط عادی، جریان ورودی و خروجی مدار باید متعادل باشد. اگر بخشی از جریان از مسیری غیرعادی، مانند بدنه هادی یک دستگاه معیوب یا مسیر اتصال به زمین، عبور کند، تعادل جریان تغییر می کند. کلید محافظ جان این اختلاف را تشخیص می دهد و در صورت رسیدن شرایط به محدوده عملکرد خود، مدار را قطع می کند.

هدف از این عملکرد، کاهش خطر برق گرفتگی و کمک به کاهش خطر برخی آتش سوزی های ناشی از جریان نشتی است. البته محافظ جان به تنهایی جایگزین اتصال زمین مناسب، عایق بندی سالم، حفاظت اضافه جریان یا طراحی اصولی مدار نیست. ایمنی الکتریکی زمانی تامین می شود که تجهیزات حفاظتی متناسب با یکدیگر انتخاب و به شکل صحیح نصب شده باشند.

برای مثال، در یک مدار تک فاز، جریان از سیم فاز به مصرف کننده می رسد و از مسیر نول باز می گردد. اگر عایق داخلی دستگاه آسیب ببیند و بخشی از جریان از بدنه یا مسیر دیگری عبور کند، اختلاف جریان ایجاد می شود. محافظ جان می تواند این وضعیت را تشخیص دهد؛ اما عملکرد آن به مشخصات کلید، نوع جریان نشتی، شرایط نصب و آرایش مدار وابسته است.

نکته مهم این است که جریان نشتی همیشه شکل یکسانی ندارد. در بعضی مدارها جریان نشتی متناوب سینوسی است، اما در مدارهای دارای یکسوساز و تجهیزات الکترونیکی ممکن است جریان نشتی مستقیم ضربانی یا شکل موج های پیچیده تری ایجاد شود. همین تفاوت، دلیل اصلی وجود تیپ های گوناگون کلید محافظ جان است.

برای آشنایی بیشتر با ساختار و وظیفه این تجهیز، می توانید مقاله کلید محافظ جان چیست؟ را در سایت XKOREN مطالعه کنید.

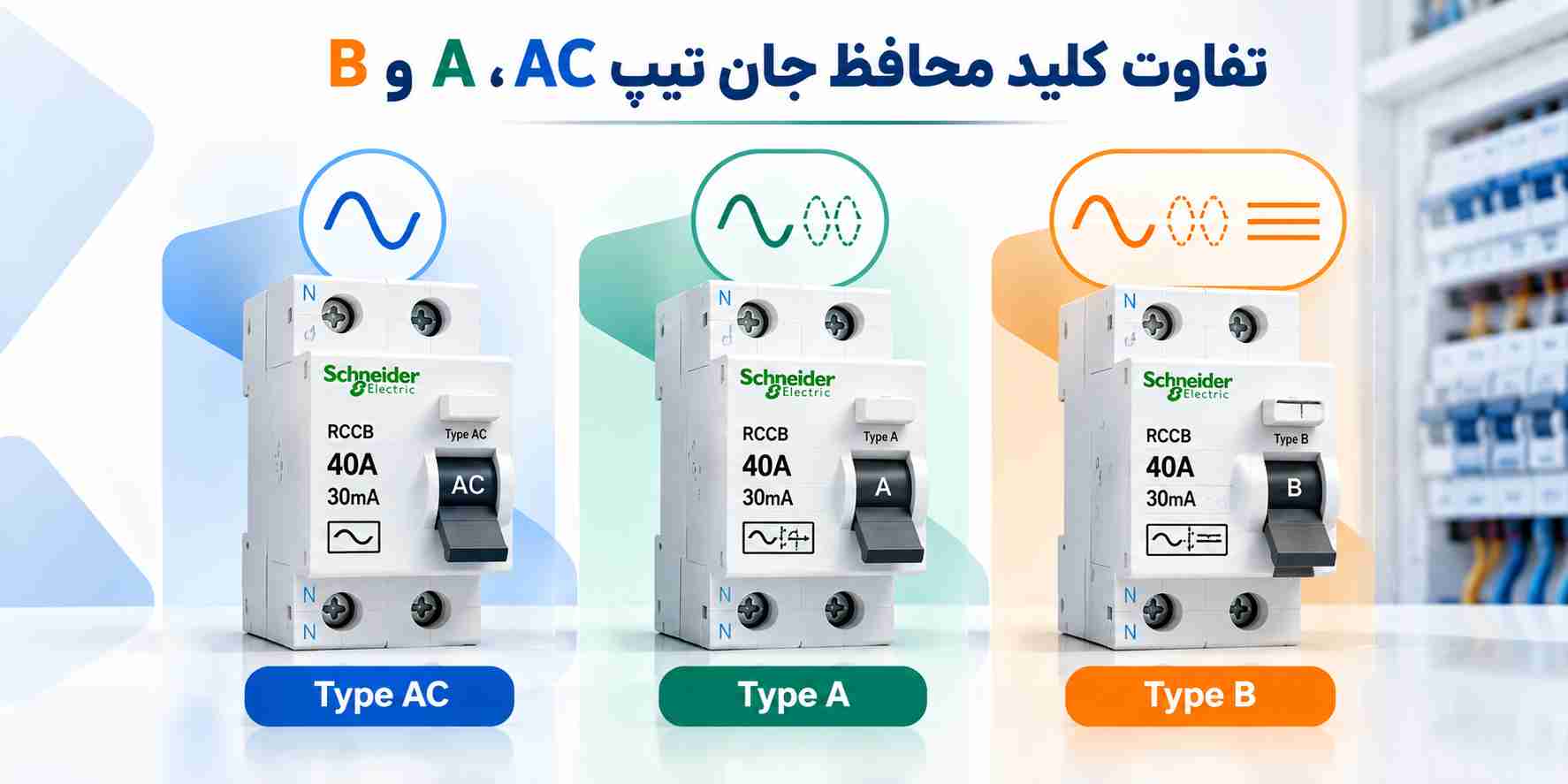

تفاوت کلید محافظ جان تیپ AC، A و B در یک نگاه

تفاوت اصلی این سه تیپ، نوع جریان نشتی قابل تشخیص توسط آنهاست. تیپ AC برای جریان نشتی متناوب سینوسی طراحی شده است. تیپ A علاوه بر این نوع جریان، جریان مستقیم ضربانی را نیز تشخیص می دهد. تیپ B قابلیت تشخیص گسترده تری دارد و برای جریان های نشتی مستقیم صاف نیز، در محدوده تعریف شده در استاندارد و مشخصات محصول، طراحی شده است.

این جدول برای مقایسه اولیه کاربرد دارد و نباید به عنوان مجوزی برای انتخاب خودکار یک تیپ در همه شرایط استفاده شود. برای مثال، وجود اینورتر در یک دستگاه به تنهایی ثابت نمی کند که حتماً تیپ B لازم است. ساختار مبدل، نوع جریان نشتی احتمالی، الزامات سازنده و استانداردهای مرتبط باید بررسی شوند.

همچنین تیپ F در برخی کاربردهای دارای درایوهای تک فاز مطرح است. بنابراین، انتخاب مناسب ممکن است میان تیپ های AC، A، F و B انجام شود. هدف این نیست که همیشه پیشرفته ترین تیپ خریداری شود؛ هدف این است که کلید انتخاب شده با شرایط واقعی مدار هماهنگ باشد.

کلید محافظ جان تیپ AC چیست؟

کلید محافظ جان تیپ AC یکی از انواع RCD است که برای تشخیص جریان نشتی متناوب سینوسی طراحی شده است. در این تیپ، سازوکار تشخیص جریان نشتی بر اساس شکل موجی عمل می کند که در مدارهای متناوب معمولی انتظار می رود. به همین دلیل، استفاده از تیپ AC باید به مدارهایی محدود شود که نوع جریان نشتی احتمالی آنها با قابلیت تشخیص این کلید سازگار باشد.

در بعضی مدارهای ساده روشنایی یا مصرف کننده هایی که ساختار الکترونیکی پیچیده ای ندارند، ممکن است جریان نشتی مورد انتظار از نوع متناوب سینوسی باشد. با این حال، نباید تصور کرد که هر وسیله تک فاز یا هر مصرف کننده خانگی الزاماً با تیپ AC سازگار است. بسیاری از تجهیزات امروزی دارای برد الکترونیکی، یکسوساز یا منبع تغذیه سوئیچینگ هستند و رفتار جریان نشتی آنها می تواند متفاوت باشد.

مزایای کلید محافظ جان تیپ AC

مهم ترین ویژگی تیپ AC، طراحی آن برای تشخیص جریان نشتی متناوب سینوسی است. این تیپ از نظر مفهومی ساختار ساده تری نسبت به تیپ هایی دارد که برای شکل موج های متنوع تر طراحی شده اند و ممکن است برای برخی کاربردهای مشخص گزینه مناسبی باشد. با این حال، سادگی ساختار نباید با مناسب بودن برای همه مدارها اشتباه گرفته شود.

در انتخاب این تیپ، باید به نوع مصرف کننده ها، مشخصات تجهیزات متصل به مدار و الزامات استاندارد توجه کرد. اگر در آینده تجهیزات الکترونیکی جدیدی به مدار اضافه شوند، ممکن است بررسی دوباره نوع محافظ جان ضروری باشد.

محدودیت های کلید محافظ جان تیپ AC

محدودیت مهم تیپ AC این است که برای تشخیص همه انواع جریان نشتی تولیدشده توسط تجهیزات الکترونیکی طراحی نشده است. جریان مستقیم ضربانی و جریان مستقیم صاف از جمله مواردی هستند که باید هنگام انتخاب تیپ مناسب به آنها توجه شود. اگر احتمال ایجاد چنین جریان هایی در مدار وجود داشته باشد، انتخاب تیپ AC بدون بررسی فنی می تواند نامناسب باشد.

برای مثال، اگر در یک مدار از تجهیزی دارای یکسوساز استفاده شود، جریان نشتی احتمالی ممکن است دیگر صرفاً متناوب سینوسی نباشد. در این حالت، باید مشخصات تجهیز و توصیه سازنده بررسی شود تا معلوم شود تیپ AC برای آن کاربرد قابل قبول است یا باید از نوع دیگری استفاده کرد.

در نتیجه، هنگام خرید تیپ AC نباید فقط به قیمت یا جریان نامی توجه کرد. مهم ترین سوال این است که آیا این کلید برای نوع جریان نشتی مورد انتظار در مدار مناسب است یا خیر.

کلید محافظ جان تیپ A چیست؟

کلید محافظ جان تیپ A برای تشخیص جریان نشتی متناوب سینوسی و جریان مستقیم ضربانی طراحی شده است. همین قابلیت اضافه، آن را برای بسیاری از مدارهایی که تجهیزات الکترونیکی دارند به گزینه ای قابل بررسی تبدیل می کند. تفاوت تیپ A با AC صرفاً در نام یا قیمت محصول نیست؛ بلکه به نوع جریان نشتی مربوط می شود که کلید برای تشخیص آن طراحی شده است.

در تجهیزات دارای یکسوساز، منابع تغذیه الکترونیکی و برخی مصرف کننده های دارای کنترل الکترونیکی، ممکن است جریان نشتی شکل موجی داشته باشد که با جریان متناوب سینوسی ساده تفاوت دارد. تیپ A برای تشخیص جریان مستقیم ضربانی نیز طراحی شده است، اما این قابلیت به معنی تشخیص تضمین شده جریان مستقیم صاف نیست.

به همین دلیل، تیپ A در بسیاری از کاربردهای عمومی جدید می تواند نسبت به تیپ AC انتخاب قابل بررسی تری باشد؛ البته مشروط به اینکه مشخصات تجهیز و الزامات طراحی با آن سازگار باشند. این موضوع به ویژه زمانی اهمیت دارد که مدار از چند مصرف کننده با ساختار الکترونیکی متفاوت تشکیل شده باشد.

کاربردهای احتمالی تیپ A

تیپ A ممکن است در مدارهای دارای برخی لوازم خانگی الکترونیکی، منابع تغذیه سوئیچینگ، تجهیزات اداری و مصرف کننده هایی که جریان نشتی مستقیم ضربانی ایجاد می کنند، مناسب باشد. با این حال، تعیین تیپ نهایی باید با توجه به دستورالعمل سازنده و شرایط نصب انجام شود.

برای مثال، یک دستگاه ممکن است در ظاهر تنها با برق تک فاز کار کند، اما در داخل خود از یکسوساز و مدار کنترل الکترونیکی استفاده کند. در چنین وضعیتی، تک فاز بودن تغذیه برای تعیین تیپ محافظ جان کافی نیست. نوع جریان نشتی احتمالی باید بررسی شود.

همچنین نباید تیپ A را به عنوان جایگزین عمومی تیپ B در تمام تجهیزات صنعتی در نظر گرفت. اگر تجهیز بتواند جریان مستقیم صاف ایجاد کند و حفاظت در برابر این جریان لازم باشد، باید بررسی شود که آیا تیپ A برای آن کاربرد کافی است یا خیر.

آیا تیپ A همیشه از تیپ AC بهتر است؟

از نظر گستره جریان های نشتی قابل تشخیص، تیپ A قابلیت بیشتری نسبت به تیپ AC دارد؛ اما «بهتر بودن» در انتخاب تجهیزات حفاظتی به نیاز مدار وابسته است. اگر یک مدار مشخص فقط به تشخیص جریان نشتی متناوب سینوسی نیاز داشته باشد، ممکن است تیپ AC با طراحی آن سازگار باشد. در مدارهایی که جریان مستقیم ضربانی محتمل است، تیپ A می تواند گزینه مناسب تری باشد.

بنابراین، انتخاب نباید تنها بر اساس این تصور انجام شود که هرچه تیپ بالاتر باشد، برای همه شرایط مناسب تر است. استانداردهای قابل اعمال، مشخصات سازنده، حساسیت نامی، جریان نامی و هماهنگی با سایر تجهیزات حفاظتی همگی در تصمیم نهایی نقش دارند.

کلید محافظ جان تیپ B چیست؟

کلید محافظ جان تیپ B برای تشخیص طیف گسترده تری از جریان های نشتی طراحی شده است. این تیپ علاوه بر جریان نشتی متناوب سینوسی و مستقیم ضربانی، جریان مستقیم صاف را نیز در محدوده های تعریف شده در استاندارد و مشخصات محصول تشخیص می دهد. این قابلیت در برخی مدارهای دارای مبدل های الکترونیک قدرت اهمیت زیادی دارد.

در سامانه های صنعتی جدید، ممکن است تجهیزاتی مانند درایو کنترل دور، مبدل فرکانس، منابع تغذیه خاص یا سامانه های تبدیل انرژی وجود داشته باشند که جریان نشتی آنها با شکل موج متناوب سینوسی ساده متفاوت باشد. در برخی از این کاربردها، تیپ B مورد نیاز است؛ اما این موضوع را نمی توان به تمام دستگاه های دارای اینورتر تعمیم داد.

برای تعیین نیاز واقعی، باید اطلاعات فنی سازنده دستگاه بررسی شود. برخی تجهیزات دارای مدارهای داخلی یا روش های نظارتی خاصی هستند که بر انتخاب محافظ جان تاثیر می گذارند. در مقابل، بعضی تجهیزات به دلیل نوع مبدل و احتمال ایجاد جریان مستقیم صاف، به محافظ جان با قابلیت تشخیص مناسب نیاز دارند.

کاربردهای احتمالی تیپ B

تیپ B در برخی کاربردهای زیر قابل بررسی است:

• برخی درایوهای کنترل دور و مبدل های فرکانس، بر اساس توصیه سازنده.

• بعضی سامانه های فتوولتائیک و مبدل های مرتبط با تولید انرژی.

• برخی تجهیزات شارژ خودروهای برقی، متناسب با طراحی شارژر و حفاظت داخلی آن.

• بعضی ماشین آلات صنعتی دارای مبدل های قدرت.

• تجهیزاتی که در مستندات فنی آنها تشخیص جریان مستقیم صاف توسط RCD الزام شده است.

این موارد به معنی نیاز قطعی همه تجهیزات یک گروه به تیپ B نیستند. برای مثال، الزامات مربوط به شارژر خودرو برقی می توانند با توجه به طراحی شارژر و وجود حفاظت تشخیص جریان مستقیم در خود دستگاه متفاوت باشند. به همین ترتیب، همه درایوهای صنعتی نیز الزاماً به یک نوع محافظ جان نیاز ندارند.

چرا تشخیص جریان مستقیم صاف اهمیت دارد؟

در برخی مدارهای الکترونیک قدرت، جریان نشتی ممکن است دارای مولفه مستقیم صاف باشد. اگر سیستم حفاظتی برای چنین شرایطی طراحی نشده باشد، عملکرد مجموعه حفاظتی می تواند با آنچه انتظار می رود تفاوت پیدا کند. در بعضی آرایش ها، جریان مستقیم می تواند بر عملکرد تجهیزات حفاظتی دیگر نیز اثر بگذارد.

به همین دلیل، انتخاب تیپ B صرفاً برای داشتن یک محصول پیشرفته تر نیست؛ بلکه در کاربردهایی مطرح می شود که نوع جریان نشتی و الزامات فنی آن را ایجاب می کنند. استفاده از تیپ نامناسب، یا انتخاب تیپ B بدون توجه به سایر شرایط طراحی، هیچ کدام جایگزین طراحی مهندسی و هماهنگی حفاظتی نیستند.

تفاوت تیپ AC و A از نظر عملکرد

تفاوت اصلی تیپ AC و A به نوع جریان نشتی مربوط می شود که برای تشخیص آن طراحی شده اند. تیپ AC برای جریان متناوب سینوسی در نظر گرفته شده است، در حالی که تیپ A علاوه بر این جریان، جریان مستقیم ضربانی را نیز تشخیص می دهد.

این تفاوت در ظاهر ممکن است جزئی به نظر برسد، اما در مدارهای دارای تجهیزات الکترونیکی اهمیت دارد. شکل موج جریان نشتی به ساختار مصرف کننده وابسته است و نمی توان فقط از روی توان، ولتاژ یا تک فاز بودن دستگاه، نوع آن را مشخص کرد.

برای نمونه، دو مصرف کننده با توان یکسان ممکن است مدارهای داخلی کاملاً متفاوتی داشته باشند. یکی ممکن است ساختار الکتریکی ساده ای داشته باشد و دیگری از یکسوساز و مدار کنترل الکترونیکی استفاده کند. در نتیجه، نیاز حفاظتی این دو دستگاه نیز لزوماً یکسان نیست.

اگر مدار فقط جریان نشتی متناوب سینوسی ایجاد کند، تیپ AC ممکن است متناسب با طراحی باشد. اما اگر احتمال ایجاد جریان مستقیم ضربانی وجود داشته باشد، تیپ A باید به عنوان گزینه ای قابل بررسی در نظر گرفته شود. این تصمیم باید با توجه به استاندارد، دستورالعمل سازنده و طراحی سیستم انجام شود.

تفاوت تیپ A و B از نظر عملکرد

تیپ A جریان نشتی متناوب سینوسی و مستقیم ضربانی را تشخیص می دهد، اما تشخیص جریان مستقیم صاف توسط آن تضمین نمی شود. در مقابل، تیپ B برای تشخیص جریان های نشتی گسترده تری، از جمله جریان مستقیم صاف، طراحی شده است.

این تفاوت در برخی مدارهای دارای مبدل قدرت اهمیت دارد. اگر تجهیز بتواند جریان مستقیم صاف ایجاد کند و طبق طراحی سیستم لازم باشد این نوع جریان نشتی تشخیص داده شود، باید تیپ B یا راهکار حفاظتی مورد تایید سازنده بررسی شود.

با این حال، انتخاب تیپ B نباید تنها با مشاهده عبارت «اینورتر» روی مشخصات دستگاه انجام شود. نوع مبدل، نحوه اتصال، حفاظت های داخلی، جریان نشتی مورد انتظار و دستورالعمل سازنده باید در کنار یکدیگر بررسی شوند. در برخی کاربردها ممکن است تیپ A یا F کافی باشد و در برخی دیگر تیپ B لازم شود.

بهترین روش این است که نوع جریان نشتی و الزام حفاظتی از روی مستندات فنی دستگاه مشخص شود و سپس کلید متناسب انتخاب شود. اگر اطلاعات کافی در دسترس نباشد، بررسی توسط طراح برق یا متخصص حفاظت الکتریکی ضروری است.

تفاوت تیپ های AC، A و B با تیپ F

هنگام بررسی انواع محافظ جان، ممکن است با تیپ F نیز روبه رو شوید. تیپ F برای برخی کاربردهای دارای بارهای الکترونیکی و درایوهای تک فاز طراحی شده و قابلیت های عملکردی تکمیلی نسبت به تیپ A دارد. این تیپ در بعضی مدارهایی مطرح می شود که جریان نشتی آنها ممکن است شامل مولفه هایی با فرکانس های مختلف باشد.

با این حال، تیپ F جایگزین عمومی تیپ B برای تمام کاربردها نیست. تیپ B برای تشخیص جریان مستقیم صاف نیز طراحی شده است؛ در حالی که انتخاب تیپ F باید با توجه به ویژگی های تعریف شده در استاندارد و شرایط واقعی مدار انجام شود.

در نتیجه، نمی توان تیپ ها را فقط بر اساس یک رتبه بندی ساده از ضعیف به قوی انتخاب کرد. هر تیپ برای شرایط مشخصی تعریف شده است و تصمیم نهایی باید از نیاز حفاظتی مدار شروع شود.

تفاوت تیپ محافظ جان با جریان نامی و حساسیت

یکی از اشتباهات رایج هنگام خرید کلید محافظ جان، یکسان دانستن تیپ کلید با جریان نامی یا حساسیت آن است. این مشخصات هر کدام مفهوم جداگانه ای دارند و باید مستقل از یکدیگر بررسی شوند.

جریان نامی کلید چیست؟

جریان نامی، جریانی است که کلید برای عبور آن در شرایط مشخص طراحی شده است. برای مثال، عبارت ۲۵ آمپر یا ۴۰ آمپر روی محصول به جریان نامی اشاره دارد، نه به حساسیت تشخیص جریان نشتی و نه به تیپ AC، A یا B.

جریان نامی باید با جریان مصرفی مدار، شرایط نصب و هماهنگی حفاظتی سازگار باشد. انتخاب جریان نامی بالاتر به تنهایی ایمنی بیشتری ایجاد نمی کند و انتخاب جریان نامی پایین تر از نیاز مدار نیز می تواند باعث محدودیت در بهره برداری یا عملکرد نامناسب شود.

نکته مهم دیگر این است که یک RCCB معمولی الزاماً حفاظت اضافه بار و اتصال کوتاه را فراهم نمی کند. برای این حفاظت ها باید از تجهیزات مناسب استفاده شود یا محصولی انتخاب شود که قابلیت های مورد نیاز را در یک تجهیز ترکیب کرده باشد.

حساسیت جریان نشتی چیست؟

حساسیت نامی جریان نشتی، مقدار اختلاف جریان مشخصی است که کلید بر اساس آن برای عملکرد حفاظتی طراحی شده است. روی بسیاری از محصولات این مشخصه با میلی آمپر بیان می شود. مقادیر ۳۰ میلی آمپر و ۳۰۰ میلی آمپر از جمله مقادیر رایج در کاربردهای مختلف هستند، اما انتخاب میان آنها باید بر اساس هدف حفاظت و استانداردهای قابل اعمال صورت گیرد.

در برخی مدارها، حساسیت ۳۰ میلی آمپر برای حفاظت تکمیلی در برابر برق گرفتگی مطرح است. در برخی کاربردهای دیگر، حساسیت های بالاتر برای اهداف حفاظتی متفاوت استفاده می شوند. نمی توان صرفاً با انتخاب یک حساسیت، همه خطرهای الکتریکی را پوشش داد.

مهم است بدانیم که حساسیت ۳۰ میلی آمپر مشخص نمی کند کلید از تیپ AC است یا A یا B. برای مثال، دو کلید ممکن است هر دو حساسیت ۳۰ میلی آمپر داشته باشند، اما تیپ متفاوتی داشته باشند و برای شکل موج های جریان نشتی یکسانی طراحی نشده باشند.

آیا تیپ B حساسیت بیشتری دارد؟

خیر. تیپ B به نوع جریان نشتی قابل تشخیص مربوط است، نه لزوماً به حساسیت کمتر یا بیشتر. حساسیت نامی و تیپ دو ویژگی مستقل هستند. برای انتخاب درست، باید هر دو مشخصه در کنار جریان نامی، تعداد پل و الزامات مدار بررسی شوند.

به عنوان مثال، ممکن است در یک کاربرد مشخص، کلید تیپ A با حساسیت ۳۰ میلی آمپر مورد نیاز باشد و در کاربردی دیگر تیپ B با حساسیت و مشخصات متفاوت انتخاب شود. این تفاوت به طراحی سیستم مربوط است و نمی توان آن را به یک قاعده عمومی برای تمام مدارها تبدیل کرد.

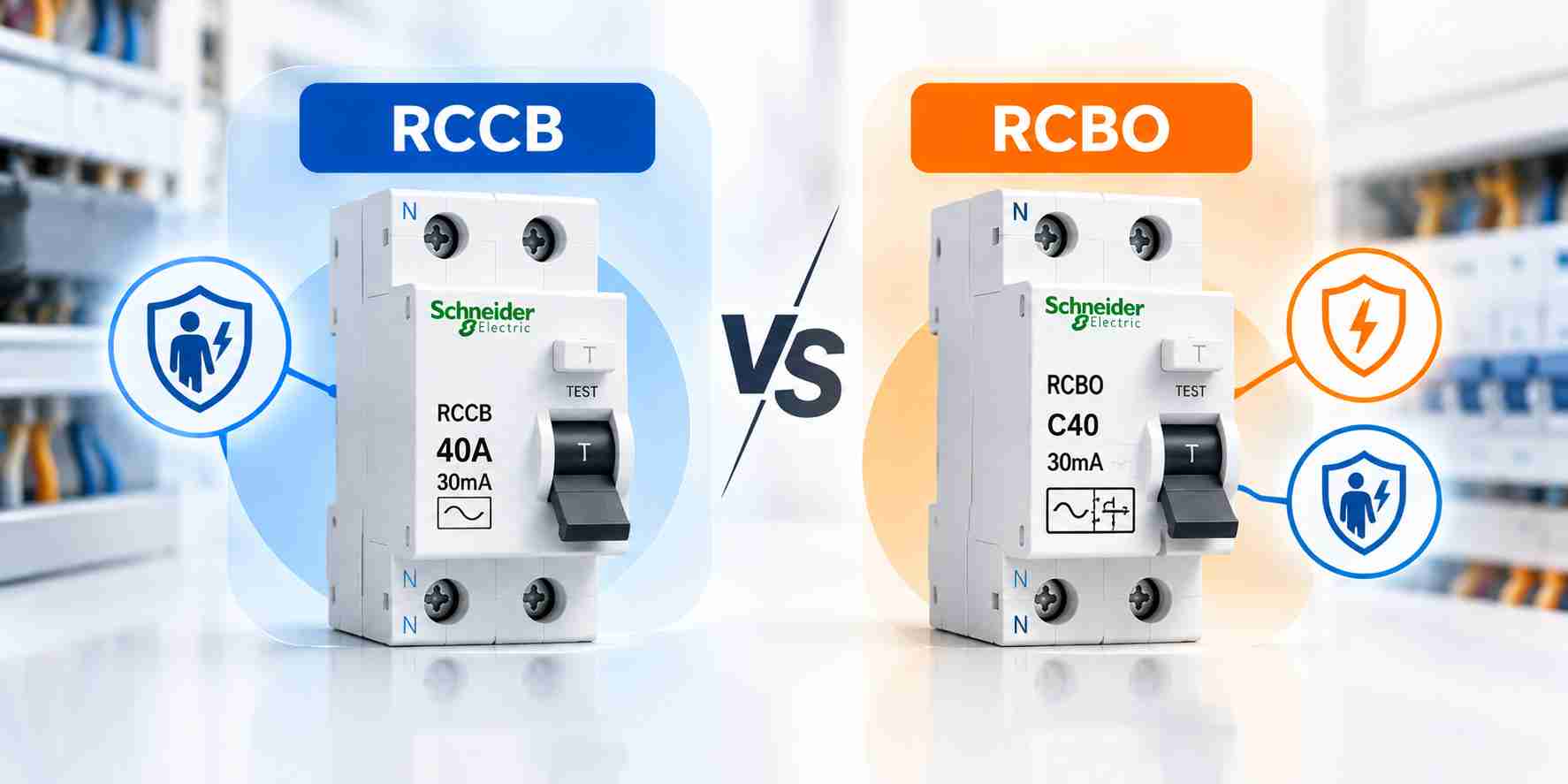

تفاوت RCCB و RCBO در انتخاب محافظ جان

هنگام خرید تجهیزات حفاظتی، علاوه بر تیپ AC، A یا B، باید به ساختار خود کلید نیز توجه کرد. دو اصطلاح رایج در این زمینه RCCB و RCBO هستند. RCCB کلید محافظ جان است که برای تشخیص جریان نشتی و قطع مدار بر اساس شرایط تعریف شده طراحی می شود. این تجهیز به تنهایی حفاظت اضافه بار و اتصال کوتاه را جایگزین نمی کند و باید با تجهیزات حفاظتی مناسب هماهنگ شود.

RCBO ترکیبی از حفاظت جریان نشتی و حفاظت اضافه جریان را در یک تجهیز فراهم می کند. در نتیجه، انتخاب میان RCCB و RCBO به ساختار تابلو، نوع مدار، سطح حفاظت مورد نیاز و الزامات طراحی بستگی دارد. این تفاوت را نباید با تیپ جریان نشتی اشتباه گرفت. RCCB یا RCBO بودن به ساختار و عملکردهای حفاظتی محصول اشاره دارد، در حالی که تیپ AC، A، F یا B نوع جریان نشتی قابل تشخیص را مشخص می کند. هنگام انتخاب محصول باید هر دو موضوع بررسی شوند.

برای آشنایی با تفاوت تجهیزات حفاظتی، مقاله تفاوت MCB، MCCB، RCCB و MPCB می تواند دید روشن تری درباره وظیفه هر تجهیز در تابلو برق ارائه دهد.

برای ساختمان مسکونی کدام تیپ محافظ جان مناسب است؟

برای انتخاب محافظ جان در ساختمان مسکونی، ابتدا باید نوع مصرف کننده ها و الزامات طراحی برق ساختمان مشخص شود. در ساختمان های امروزی، مصرف کننده ها فقط به لامپ ها و وسایل برقی ساده محدود نیستند. بسیاری از تجهیزات دارای برد الکترونیکی، منابع تغذیه سوئیچینگ یا کنترل دور هستند و ممکن است نوع جریان نشتی آنها با تجهیزات قدیمی متفاوت باشد.

در بعضی مدارها تیپ A می تواند گزینه ای مناسب برای بررسی باشد؛ زیرا علاوه بر جریان نشتی متناوب سینوسی، جریان مستقیم ضربانی را نیز تشخیص می دهد. اما این موضوع به معنی آن نیست که برای همه ساختمان ها و تمام مدارها باید یک تیپ ثابت انتخاب شود. نوع مصرف کننده ها، مقررات قابل اعمال، مشخصات سازنده و طراحی سیستم باید تعیین کننده باشند. در انتخاب محافظ جان ساختمان، موارد زیر اهمیت دارند:

• هدف حفاظت و حساسیت مورد نیاز.

• نوع بارها و تجهیزات الکترونیکی متصل به مدار.

• جریان نامی و ظرفیت تجهیزات حفاظتی.

• تعداد پل متناسب با آرایش شبکه.

• هماهنگی با اتصال زمین و سایر تجهیزات حفاظتی.

• کیفیت محصول و انطباق مشخصات آن با استاندارد مربوط.

برای مثال، اگر یک ساختمان دارای تجهیزات خاصی مانند شارژر خودرو برقی، سامانه تولید برق خورشیدی یا دستگاهی با مبدل قدرت باشد، ممکن است لازم شود نوع محافظ جان بر اساس دستورالعمل سازنده آن تجهیز به صورت جداگانه بررسی شود. انتخاب صرفاً بر اساس مسکونی بودن محل، معیار کافی نیست.

برای تابلو برق صنعتی کدام تیپ مناسب تر است؟

در تابلوهای برق صنعتی، انتخاب محافظ جان معمولاً به بررسی دقیق تری نیاز دارد؛ زیرا ممکن است چندین نوع بار در کنار یکدیگر کار کنند. موتورهای الکتریکی، درایوهای کنترل دور، منابع تغذیه صنعتی، تجهیزات اتوماسیون و مبدل های قدرت هر کدام می توانند شرایط متفاوتی از نظر جریان نشتی ایجاد کنند.

در یک مدار صنعتی ساده، ممکن است تیپ A متناسب با نیاز حفاظتی باشد؛ اما در مدار دیگری که احتمال جریان مستقیم صاف وجود دارد، باید تیپ B یا راهکار مشخص شده در مستندات فنی بررسی شود. حتی در یک کارخانه ممکن است برای مدارهای مختلف به راهکارهای حفاظتی متفاوت نیاز باشد. پیش از انتخاب محافظ جان برای تابلو صنعتی، باید مشخص شود:

• چه تجهیزاتی به مدار متصل می شوند؟

• آیا در مدار از درایو کنترل دور یا مبدل قدرت استفاده شده است؟

• سازنده تجهیزات چه نوع محافظ جان را توصیه کرده است؟

• جریان نشتی احتمالی چه شکل موجی دارد؟

• آیا چند محافظ جان در مدار به صورت سری نصب شده اند؟

• چه شرایطی برای قطع ناخواسته یا تداوم کار فرایند وجود دارد؟

• حفاظت اتصال زمین و اضافه جریان چگونه طراحی شده است؟

در تابلوهای صنعتی، قطع ناخواسته مدار می تواند موجب توقف خط تولید یا اختلال در عملکرد ماشین آلات شود. با این حال، جلوگیری از قطع ناخواسته نباید به حذف یا تضعیف حفاظت مورد نیاز منجر شود. راهکار صحیح، انتخاب تجهیز مناسب، طراحی اصولی مدار و هماهنگی میان اجزای حفاظتی است.

برای بررسی تجهیزات مرتبط با طراحی تابلو می توانید از دسته کلیدهای اتوماتیک و دسته کلیدهای مینیاتوری در سایت XKOREN دیدن کنید. این تجهیزات جایگزین انتخاب صحیح محافظ جان نیستند، اما در کنار آن بخشی از مجموعه حفاظتی مدار را تشکیل می دهند.

انتخاب محافظ جان برای مدارهای دارای اینورتر

اینورترها و درایوهای کنترل دور برای تنظیم سرعت یا کنترل عملکرد موتور استفاده می شوند. ساختار الکترونیکی این تجهیزات ممکن است باعث ایجاد جریان های نشتی با شکل موج های متفاوت شود؛ بنابراین، هنگام انتخاب محافظ جان برای آنها باید توصیه سازنده به دقت بررسی شود.

یک اشتباه رایج این است که تصور کنیم هر موتوری که به اینورتر متصل شده، حتماً به تیپ B نیاز دارد. در واقع، نوع درایو، ساختار مبدل، نحوه اتصال و حفاظت های داخلی آن تعیین می کنند که چه تیپی مناسب است. در برخی کاربردها تیپ A یا F ممکن است قابل استفاده باشد و در برخی دیگر تیپ B لازم شود.

نکته دیگر این است که توان موتور به تنهایی نوع جریان نشتی را تعیین نمی کند. دو درایو با توان مشابه ممکن است ساختار متفاوتی داشته باشند و سازنده آنها الزامات حفاظتی متفاوتی اعلام کند. بنابراین، پیش از خرید باید مدل دقیق درایو و دستورالعمل نصب آن بررسی شود.

اگر در حال انتخاب درایو برای یک کاربرد صنعتی هستید، مطالعه مقاله راهنمای خرید اینورتر صنعتی می تواند در شناخت مشخصات مهم این تجهیزات کمک کننده باشد. همچنین مقاله اینورتر چیست و چه کاربردهایی دارد؟ برای آشنایی با ساختار و کاربردهای این دستگاه مفید است.

انتخاب محافظ جان برای شارژر خودرو برقی

شارژرهای خودرو برقی از جمله تجهیزاتی هستند که انتخاب محافظ جان در آنها باید با دقت انجام شود. نوع حفاظت مورد نیاز به طراحی شارژر، استانداردهای قابل اعمال و وجود یا نبود سامانه تشخیص جریان مستقیم در خود دستگاه وابسته است.

به همین دلیل، نمی توان گفت تمام شارژرهای خودرو برقی الزاماً به یک نوع مشخص از محافظ جان نیاز دارند. در برخی طراحی ها، حفاظت داخلی دستگاه بر انتخاب تجهیزات بالادست اثر می گذارد؛ در طراحی های دیگر ممکن است استفاده از محافظ جان با قابلیت تشخیص جریان مستقیم مورد نیاز باشد.

هنگام طراحی مدار شارژر، باید دستورالعمل سازنده، استانداردهای مرتبط با سامانه شارژ و الزامات نصب بررسی شوند. همچنین انتخاب حساسیت، تعداد پل، جریان نامی و هماهنگی با تجهیزات حفاظتی بالادست باید توسط فرد متخصص انجام شود.

این مثال نشان می دهد که انتخاب تیپ محافظ جان صرفاً با دانستن نام دستگاه امکان پذیر نیست. اطلاعات فنی تجهیز و ساختار حفاظتی آن نقش تعیین کننده دارند.

اشتباهات رایج هنگام انتخاب تیپ محافظ جان

بخش مهمی از خطاهای خرید محافظ جان به این دلیل رخ می دهد که چند مشخصه متفاوت با یکدیگر اشتباه گرفته می شوند یا محصول بدون توجه به نوع مصرف کننده انتخاب می شود.

انتخاب کلید فقط بر اساس قیمت

قیمت پایین تر ممکن است در نگاه اول جذاب باشد، اما اگر تیپ کلید با شرایط مدار سازگار نباشد، صرفه جویی اولیه تصمیم مناسبی نخواهد بود. پیش از مقایسه قیمت، باید نوع جریان نشتی، جریان نامی، حساسیت، تعداد پل و استاندارد محصول مشخص شوند. پس از آن می توان گزینه های سازگار را از نظر کیفیت، خدمات و هزینه مقایسه کرد.

تصور اینکه همه محافظ جان ها عملکرد یکسانی دارند

تمام کلیدهای محافظ جان برای تشخیص یکسان همه شکل موج های جریان نشتی طراحی نشده اند. تفاوت تیپ AC، A، F و B از نظر عملکرد اهمیت دارد و نباید هنگام خرید نادیده گرفته شود. ظاهر مشابه دو محصول یا یکسان بودن جریان نامی آنها، به معنی یکسان بودن قابلیت تشخیص جریان نشتی نیست.

انتخاب تیپ B برای تمام مدارهای صنعتی

تیپ B قابلیت تشخیص گسترده تری دارد، اما استفاده از آن در همه مدارهای صنعتی الزام عمومی نیست. در هر پروژه باید نیاز حفاظتی و توصیه سازنده بررسی شود. گاهی یک تیپ دیگر با طراحی مدار سازگار است و گاهی به دلیل احتمال ایجاد جریان مستقیم صاف، تیپ B ضرورت پیدا می کند.

اشتباه گرفتن حساسیت با تیپ کلید

عبارت ۳۰ میلی آمپر درباره حساسیت نامی جریان نشتی است؛ اما تیپ A یا B به نوع جریان نشتی قابل تشخیص مربوط می شود. این دو مشخصه پاسخ دو سوال متفاوت هستند و باید هر دو در انتخاب محصول لحاظ شوند.

بی توجهی به هماهنگی تجهیزات حفاظتی

نصب محافظ جان بدون توجه به کلیدهای بالادست و پایین دست، اتصال زمین و شرایط قطع مدار می تواند باعث عملکرد نامناسب مجموعه حفاظتی شود. اگر چند محافظ جان در یک سیستم نصب شده باشند، هماهنگی و انتخاب مشخصات آنها اهمیت بیشتری پیدا می کند.

اعتماد به نام تجاری بدون بررسی مشخصات محصول

نام برند به تنهایی برای تعیین مناسب بودن یک کلید کافی نیست. مشخصات فنی، استاندارد اعلام شده، شرایط نصب و قابلیت تشخیص جریان نشتی باید بررسی شوند. هنگام خرید نیز بهتر است اطلاعات درج شده روی بدنه و دیتاشیت با نیاز پروژه تطبیق داده شوند.

راهنمای انتخاب و خرید کلید محافظ جان تیپ مناسب

برای خرید کلید محافظ جان، بهتر است مراحل انتخاب به ترتیب انجام شوند. این روش کمک می کند ابتدا نیاز واقعی مدار مشخص شود و سپس محصولات مناسب با یکدیگر مقایسه شوند.

مشخص کردن نوع مصرف کننده

ابتدا فهرست تجهیزات متصل به مدار را تهیه کنید. مشخص کنید مدار شامل روشنایی، پریزها، موتور، منبع تغذیه الکترونیکی، درایو کنترل دور یا مبدل قدرت است. این اطلاعات به تعیین نوع جریان نشتی احتمالی کمک می کنند.

بررسی دستورالعمل سازنده

اگر مدار شامل تجهیز خاصی مانند اینورتر، شارژر خودرو برقی یا مبدل قدرت است، دفترچه فنی آن را بررسی کنید. در بسیاری از موارد، سازنده نوع محافظ جان یا الزامات حفاظت در برابر جریان نشتی را مشخص می کند. این اطلاعات باید مبنای انتخاب قرار گیرند.

تعیین تیپ مناسب

پس از شناخت نوع بار، تیپ مورد نیاز را بررسی کنید. تیپ AC برای جریان نشتی متناوب سینوسی، تیپ A برای جریان متناوب سینوسی و مستقیم ضربانی، تیپ F برای برخی شرایط خاص دارای بارهای الکترونیکی و تیپ B برای طیف گسترده تری از جریان های نشتی، از جمله جریان مستقیم صاف، طراحی شده است.

این توضیحات نقطه شروع انتخاب هستند و برای تصمیم نهایی باید استانداردها و مشخصات محصول نیز بررسی شوند.

تعیین جریان نامی و حساسیت

پس از تعیین تیپ، جریان نامی و حساسیت مناسب را با توجه به مدار و الزامات حفاظتی مشخص کنید. انتخاب این مشخصات باید با طراحی شبکه، جریان بار، هدف حفاظت و سایر تجهیزات هماهنگ باشد. هیچ مقدار ثابتی برای تمام ساختمان ها یا کاربردهای صنعتی مناسب نیست.

بررسی تعداد پل و ولتاژ کاری

تعداد پل کلید باید با آرایش شبکه و نحوه قطع هادی های مورد نیاز هماهنگ باشد. همچنین ولتاژ کاری و مشخصات نصب باید با مدار سازگار باشند. انتخاب تعداد پل صرفاً با توجه به ابعاد تابلو یا قیمت محصول توصیه نمی شود.

بررسی استاندارد و اطلاعات فنی

در نهایت، اطلاعات روی بدنه و دیتاشیت محصول را بررسی کنید. تیپ، جریان نامی، حساسیت، تعداد پل، استاندارد مرتبط و محدودیت های استفاده باید روشن باشند. اگر محصول برای یک کاربرد خاص انتخاب می شود، باید از تطبیق آن با دستورالعمل سازنده تجهیز نیز اطمینان حاصل کرد.
