تابلو برق صنعتی چیست؟ این سوال یکی از اولین پرسش هایی است که هنگام طراحی یک سیستم برق صنعتی، راه اندازی کارخانه، توسعه خطوط تولید یا انتخاب تجهیزات الکتریکی مطرح می شود. تابلو برق صنعتی یکی از مهم ترین بخش های هر مجموعه صنعتی محسوب می شود که وظیفه کنترل، حفاظت، توزیع و مدیریت انرژی الکتریکی را بر عهده دارد. در واقع بدون وجود یک تابلو برق استاندارد و مهندسی شده، عملکرد بسیاری از تجهیزات صنعتی مانند موتورهای الکتریکی، ماشین آلات تولیدی، پمپ ها، کمپرسورها و سیستم های اتوماسیون با مشکلات جدی مواجه خواهد شد.
اگر بخواهیم به زبان ساده توضیح دهیم که تابلو برق صنعتی چیست، می توان گفت تابلو برق صنعتی یک محفظه محافظتی است که مجموعه ای از تجهیزات الکتریکی و کنترلی درون آن نصب می شوند تا برق ورودی را دریافت کرده، آن را بین بخش های مختلف تقسیم کنند و امکان کنترل و حفاظت از مصرف کننده ها را فراهم سازند. اما در کاربردهای حرفه ای، تابلو برق صنعتی تنها یک جعبه فلزی حاوی قطعات نیست؛ بلکه یک سیستم کامل مهندسی است که بر اساس نیاز هر پروژه طراحی و ساخته می شود.
در محیط های صنعتی، برق با توان و جریان بالا مورد استفاده قرار می گیرد و کوچک ترین خطا در سیستم توزیع یا کنترل می تواند خسارت های قابل توجهی ایجاد کند. توقف خط تولید، آسیب دیدن موتورهای گران قیمت، سوختن تجهیزات الکترونیکی و افزایش هزینه های تعمیرات، از جمله مشکلاتی هستند که در صورت طراحی نامناسب تابلو برق ممکن است اتفاق بیفتند. به همین دلیل انتخاب صحیح تجهیزات، رعایت اصول طراحی و استفاده از قطعات استاندارد اهمیت بسیار زیادی دارد.
یک تابلو برق صنعتی حرفه ای باید بتواند چند وظیفه مهم را هم زمان انجام دهد؛ از یک طرف انرژی الکتریکی را به شکل ایمن توزیع کند، از طرف دیگر تجهیزات را در برابر خطاهای الکتریکی محافظت کند و همچنین امکان کنترل بهتر فرآیندهای صنعتی را فراهم سازد.
در ساختار داخلی یک تابلو برق صنعتی معمولاً تجهیزاتی مانند فیوز مینیاتوری، کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک، تجهیزات اندازه گیری، خازن و اینورتر صنعتی استفاده می شوند. هر کدام از این قطعات نقش مشخصی دارند و هماهنگی صحیح میان آن ها باعث افزایش ایمنی، کاهش مصرف انرژی و بهبود عملکرد سیستم می شود.
به عنوان مثال، زمانی که یک موتور صنعتی در یک کارخانه فعالیت می کند، تنها روشن و خاموش کردن آن اهمیت ندارد؛ بلکه باید در برابر اضافه بار، اتصال کوتاه، افزایش دما و نوسانات شبکه نیز محافظت شود. در چنین شرایطی تجهیزاتی مانند بیمتال، کلید حرارتی و کنتاکتور برق در کنار یکدیگر قرار می گیرند تا عملکرد موتور با بالاترین سطح اطمینان انجام شود.
امروزه با توسعه فناوری و افزایش استفاده از سیستم های اتوماسیون صنعتی، نقش تابلوهای برق نیز گسترده تر شده است. تابلوهای مدرن علاوه بر کنترل تجهیزات، قابلیت ارتباط با سیستم های هوشمند، کنترل دور موتور با استفاده از اینورتر صنعتی و مدیریت مصرف انرژی را نیز دارند.
بنابراین زمانی که درباره تابلو برق صنعتی چیست صحبت می کنیم، در حقیقت درباره یکی از مهم ترین بخش های زیرساخت برق در صنایع مختلف صحبت می کنیم؛ سیستمی که اگر به شکل اصولی طراحی شود، می تواند سال ها بدون مشکل وظیفه کنترل و حفاظت تجهیزات را انجام دهد.
تعریف تخصصی تابلو برق صنعتی
تابلو برق صنعتی مجموعه ای از تجهیزات الکتریکی، مکانیکی و کنترلی است که در یک محفظه مشخص نصب می شوند و وظیفه مدیریت انرژی الکتریکی در یک سیستم صنعتی را بر عهده دارند. این تجهیزات معمولاً شامل کلیدهای حفاظتی، تجهیزات فرمان، رله ها، تجهیزات اندازه گیری، ترمینال ها، باسبارها و سیستم های کنترل هستند.
در طراحی تابلو برق صنعتی، هدف اصلی ایجاد یک محیط ایمن برای عملکرد تجهیزات الکتریکی است. تمامی قطعات باید بر اساس میزان جریان، ولتاژ کاری، نوع مصرف کننده و شرایط محیطی انتخاب شوند. برای مثال، تابلو مورد استفاده در یک کارخانه فولاد با دمای بالا و گردوغبار زیاد، نیازمند طراحی متفاوتی نسبت به تابلو مورد استفاده در یک کارگاه کوچک است.
یکی از ویژگی های مهم تابلو برق صنعتی، امکان تفکیک بخش های مختلف سیستم است. به این معنا که در صورت ایجاد مشکل در یک قسمت، سایر بخش ها بتوانند به فعالیت خود ادامه دهند. این موضوع در صنایع بزرگ اهمیت زیادی دارد، زیرا توقف کامل سیستم می تواند خسارت مالی زیادی ایجاد کند. تابلوهای برق صنعتی معمولاً به دو بخش اصلی تقسیم می شوند:
| بخش | وظیفه |
| مدار قدرت | انتقال و کنترل جریان اصلی برق به تجهیزات |
| مدار فرمان | مدیریت عملکرد تجهیزات و ارسال فرمان های کنترلی |
مدار قدرت معمولاً شامل تجهیزاتی مانند کلید اتوماتیک، کنتاکتورهای قدرت و تجهیزات حفاظتی است. در مقابل، مدار فرمان وظیفه کنترل عملکرد سیستم را بر عهده دارد و ممکن است شامل رله ها، PLC، کلیدهای فرمان و تجهیزات کنترلی باشد.
اهمیت استفاده از تابلو برق صنعتی در صنایع
استفاده از تابلو برق صنعتی در محیط های تولیدی و صنعتی فقط یک انتخاب نیست، بلکه یک ضرورت محسوب می شود. هر مجموعه ای که با تجهیزات الکتریکی قدرتمند کار می کند، برای حفظ ایمنی و افزایش بهره وری به یک سیستم کنترل و حفاظت مناسب نیاز دارد.
یکی از مهم ترین مزایای تابلو برق صنعتی، افزایش ایمنی تجهیزات و کارکنان است. جریان های الکتریکی بالا در صنایع می توانند خطرات جدی ایجاد کنند و وجود تجهیزات حفاظتی مناسب باعث کاهش احتمال بروز حادثه می شود.
همچنین تابلو برق صنعتی باعث مدیریت بهتر مصرف انرژی می شود. استفاده از تجهیزاتی مانند خازن برای اصلاح ضریب توان و اینورتر برای کنترل سرعت موتور، می تواند باعث کاهش مصرف برق و افزایش راندمان سیستم شود. از دیگر اهمیت های تابلو برق صنعتی می توان به موارد زیر اشاره کرد:
- افزایش عمر تجهیزات الکتریکی
- کاهش خرابی ماشین آلات
- امکان کنترل دقیق فرآیندها
- ساده تر شدن تعمیرات و عیب یابی
- افزایش نظم در سیستم برق رسانی
- کاهش توقف های ناگهانی خطوط تولید
به همین دلیل، انتخاب و طراحی صحیح تابلو برق صنعتی باید توسط افراد متخصص انجام شود تا سیستم نهایی بتواند پاسخگوی نیازهای واقعی مجموعه باشد.

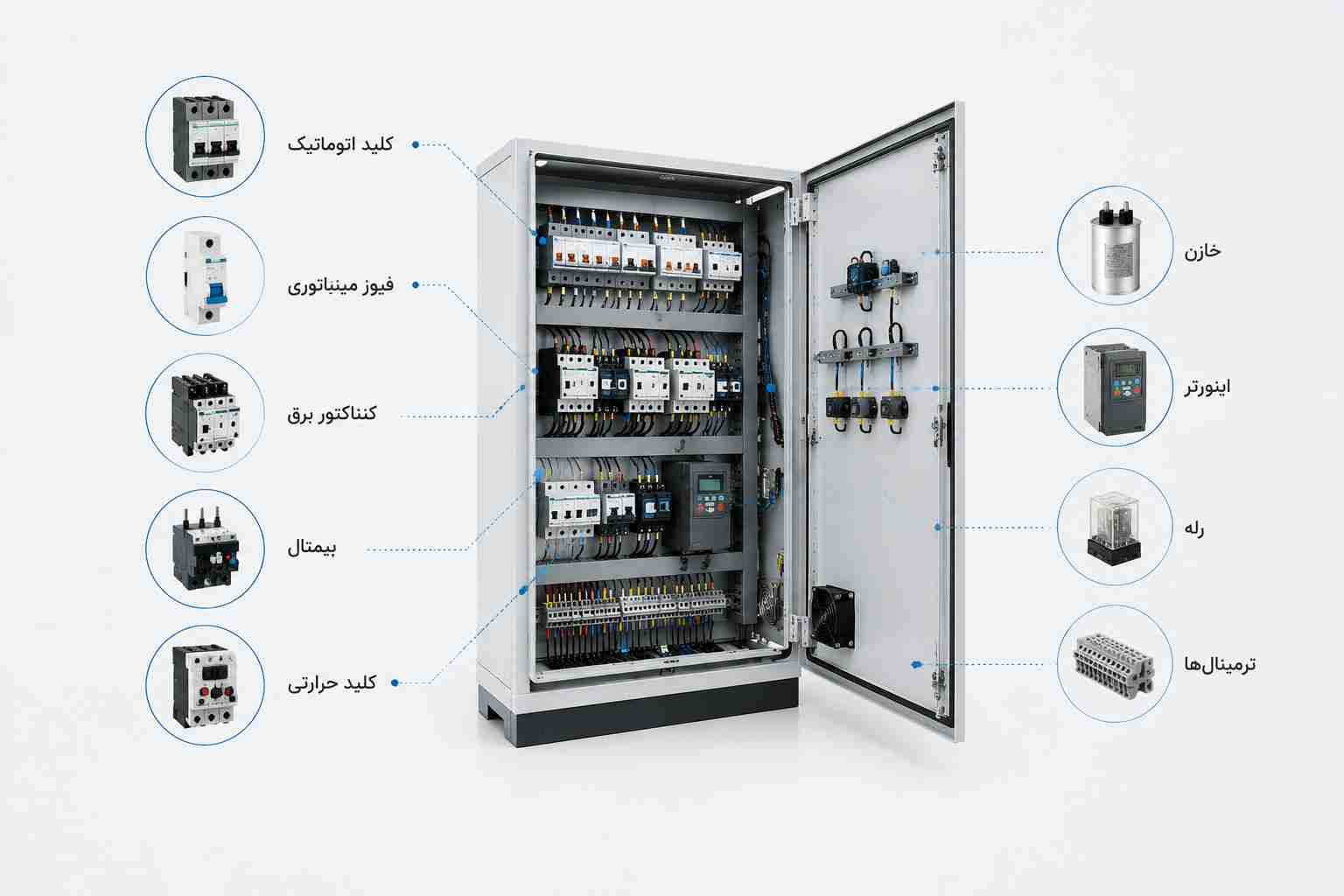

اجزای اصلی تابلو برق صنعتی چیست و چه تجهیزاتی در آن استفاده می شود؟
برای درک بهتر اینکه تابلو برق صنعتی چیست، باید با اجزای تشکیل دهنده آن آشنا شویم. یک تابلو برق صنعتی از مجموعه ای از قطعات الکتریکی و مکانیکی تشکیل شده است که هر کدام وظیفه مشخصی در کنترل، حفاظت و انتقال انرژی الکتریکی دارند. هماهنگی صحیح میان این تجهیزات باعث می شود سیستم برق صنعتی با امنیت بالا و کمترین میزان خطا فعالیت کند.
انتخاب قطعات داخل تابلو برق صنعتی به عوامل مختلفی مانند توان مصرفی تجهیزات، نوع ماشین آلات، شرایط محیطی، میزان جریان عبوری و سطح حفاظت مورد نیاز بستگی دارد. استفاده از قطعات نامناسب یا بی کیفیت می تواند باعث کاهش عمر تجهیزات، افزایش هزینه تعمیرات و حتی توقف خطوط تولید شود. مهم ترین اجزای مورد استفاده در یک تابلو برق صنعتی شامل موارد زیر هستند:
| تجهیز | وظیفه اصلی |
| کلید اتوماتیک | حفاظت مدارهای قدرت در برابر خطاهای شدید |
| فیوز مینیاتوری | حفاظت مدارهای کم مصرف و فرمان |
| کنتاکتور برق | قطع و وصل کنترل شده تجهیزات |
| بیمتال | حفاظت موتور در برابر اضافه بار |
| کلید حرارتی | حفاظت کامل تر موتورهای الکتریکی |
| خازن | اصلاح ضریب توان شبکه |
| اینورتر صنعتی | کنترل سرعت و عملکرد موتور |
| ترمینال ها | اتصال منظم سیم ها و کابل ها |
بدنه و ساختار مکانیکی تابلو برق صنعتی
اولین بخش قابل مشاهده در یک تابلو برق صنعتی، بدنه یا محفظه آن است. این قسمت وظیفه محافظت از تجهیزات داخلی در برابر عوامل محیطی مانند گردوغبار، رطوبت، ضربه و تماس ناخواسته را بر عهده دارد.
بدنه تابلو معمولاً از ورق فولادی ساخته می شود و با پوشش های مقاوم مانند رنگ الکترواستاتیک پوشش داده می شود تا دوام مناسبی در محیط های صنعتی داشته باشد. البته نوع بدنه باید متناسب با محل نصب انتخاب شود.
برای مثال، تابلوهایی که در محیط های مرطوب، فضای باز یا کارخانه هایی با میزان آلودگی بالا نصب می شوند، نیاز به درجه حفاظت بالاتری دارند. استاندارد IP در این زمینه مشخص می کند که بدنه تابلو تا چه اندازه در برابر نفوذ گردوغبار و آب مقاوم است.
طراحی داخلی بدنه نیز اهمیت زیادی دارد. فاصله مناسب بین تجهیزات، مسیر عبور کابل ها، سیستم تهویه و دسترسی آسان برای تعمیرات، از مواردی هستند که در ساخت یک تابلو برق صنعتی استاندارد باید رعایت شوند.
کلید اتوماتیک در تابلو برق صنعتی
کلید اتوماتیک یکی از مهم ترین تجهیزات حفاظتی در بخش قدرت تابلو برق صنعتی محسوب می شود. وظیفه اصلی این قطعه، محافظت از مدار در برابر جریان های غیرعادی مانند اضافه جریان و اتصال کوتاه است.
در صنایع، بسیاری از تجهیزات با توان بالا کار می کنند و در صورت بروز خطا ممکن است جریان بسیار زیادی از مدار عبور کند. کلید اتوماتیک با تشخیص این شرایط، مدار را قطع کرده و از آسیب رسیدن به تجهیزات جلوگیری می کند. انتخاب کلید اتوماتیک باید با توجه به پارامترهایی مانند:
- جریان نامی مدار
- قدرت قطع
- نوع مصرف کننده
- سطح ولتاژ
- شرایط کاری
انجام شود.
در تابلوهای برق صنعتی بزرگ، کلید اتوماتیک معمولاً در قسمت ورودی اصلی تابلو قرار می گیرد تا از کل سیستم محافظت کند.
فیوز مینیاتوری؛ حفاظت بخش های کنترلی و فرعی
فیوز مینیاتوری یکی از تجهیزات پرکاربرد در تابلو برق صنعتی است که برای حفاظت مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه استفاده می شود.
این تجهیز بیشتر در مدارهای فرمان، روشنایی صنعتی، تجهیزات جانبی و بخش هایی که جریان پایین تری دارند کاربرد دارد.
عملکرد فیوز مینیاتوری به این صورت است که در صورت افزایش غیرمجاز جریان، مکانیزم داخلی آن فعال شده و مدار را قطع می کند. این عملکرد ساده اما مهم باعث می شود سیم کشی و تجهیزات متصل به مدار دچار آسیب نشوند.
در هنگام انتخاب فیوز مینیاتوری باید به مواردی مانند جریان کاری، منحنی قطع و نوع مصرف کننده توجه شود. انتخاب اشتباه می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت شود.
کنتاکتور برق و نقش آن در کنترل تجهیزات
کنتاکتور برق یکی از اصلی ترین قطعات کنترلی در تابلوهای برق صنعتی است که برای قطع و وصل تجهیزات الکتریکی با فرمان الکتریکی استفاده می شود.
بسیاری از تجهیزات صنعتی مانند موتورهای سه فاز، پمپ ها، فن ها و سیستم های حرارتی نیازمند جریان های بالا هستند. استفاده مستقیم از کلیدهای دستی برای کنترل این تجهیزات هم خطرناک است و هم باعث کاهش عمر سیستم می شود.
کنتاکتور برق این امکان را فراهم می کند که تجهیزات قدرتمند از طریق مدار فرمان کنترل شوند.
به عنوان مثال، در یک خط تولید صنعتی، اپراتور می تواند با فشردن یک کلید کوچک، فرمان روشن شدن یک موتور چند کیلوواتی را صادر کند و کنتاکتور وظیفه انتقال جریان قدرت را انجام دهد. مزایای استفاده از کنتاکتور در تابلو برق صنعتی عبارت اند از:
- افزایش ایمنی اپراتور
- کنترل آسان تجهیزات
- امکان اتوماسیون فرآیندها
- افزایش عمر کلیدهای کنترلی
بیمتال و حفاظت از موتورهای صنعتی
بیمتال یکی از تجهیزات حفاظتی مهم در مدار موتورهای الکتریکی است. وظیفه اصلی آن جلوگیری از آسیب دیدن موتور در شرایط اضافه بار است.
گاهی اوقات موتور به دلایل مختلف مانند گیر کردن بخش مکانیکی، افزایش فشار کاری یا انتخاب نامناسب ظرفیت، جریان بیشتری از مقدار استاندارد مصرف می کند. ادامه این وضعیت باعث افزایش دمای سیم پیچ موتور و در نهایت سوختن آن می شود. بیمتال با تشخیص افزایش جریان، مدار فرمان کنتاکتور را قطع کرده و موتور را متوقف می کند.
استفاده از بیمتال در تابلو برق صنعتی مخصوصاً برای موتورهای سه فاز یک اقدام ضروری محسوب می شود، زیرا هزینه تعمیر یا تعویض موتورهای صنعتی معمولاً بسیار بالا است.
کلید حرارتی و کاربرد آن در حفاظت موتور
کلید حرارتی یکی دیگر از تجهیزات مهم حفاظتی در تابلو برق صنعتی است که برای محافظت از موتورهای الکتریکی استفاده می شود.
تفاوت اصلی کلید حرارتی با بیمتال این است که کلید حرارتی معمولاً حفاظت کامل تری ارائه می دهد و می تواند در برابر اضافه بار و اتصال کوتاه از موتور محافظت کند.
این تجهیز در بسیاری از ماشین آلات صنعتی کوچک و متوسط مورد استفاده قرار می گیرد، زیرا علاوه بر افزایش ایمنی، باعث ساده تر شدن طراحی مدار نیز می شود.
انتخاب صحیح کلید حرارتی باید بر اساس جریان موتور انجام شود تا در زمان خطا عملکرد مناسبی داشته باشد.
نقش خازن در تابلو برق صنعتی
خازن یکی از تجهیزاتی است که در بسیاری از تابلوهای برق صنعتی برای بهبود کیفیت مصرف انرژی استفاده می شود.
تجهیزات القایی مانند موتورهای الکتریکی باعث ایجاد توان راکتیو در شبکه می شوند. افزایش توان راکتیو می تواند باعث کاهش راندمان سیستم و افزایش هزینه برق شود.
با استفاده از خازن های مناسب در قالب بانک خازنی، ضریب توان اصلاح شده و انرژی الکتریکی به شکل بهینه تری مصرف می شود.
در صنایع بزرگ، استفاده صحیح از خازن می تواند تأثیر قابل توجهی در کاهش هزینه های انرژی داشته باشد.
اینورتر صنعتی؛ کنترل هوشمند موتورهای الکتریکی
اینورتر صنعتی یکی از تجهیزات پیشرفته در تابلو برق صنعتی است که امکان کنترل سرعت و گشتاور موتورهای الکتریکی را فراهم می کند. در روش های سنتی، موتور معمولاً با یک سرعت ثابت کار می کرد؛ اما با استفاده از اینورتر صنعتی می توان سرعت موتور را متناسب با نیاز واقعی فرآیند تغییر داد. مزایای استفاده از اینورتر عبارت اند از:
- کاهش مصرف برق
- کنترل دقیق سرعت موتور
- کاهش ضربه هنگام راه اندازی
- افزایش عمر تجهیزات مکانیکی
- بهبود عملکرد خطوط تولید
امروزه در بسیاری از صنایع مانند پمپ ها، فن ها، خطوط بسته بندی و ماشین آلات تولیدی از اینورتر صنعتی استفاده می شود.
در این بخش با مهم ترین تجهیزات داخلی یک تابلو برق صنعتی آشنا شدیم. همان طور که مشخص است، هر قطعه نقش مشخصی در عملکرد سیستم دارد و انتخاب صحیح آن ها تأثیر مستقیمی بر ایمنی و بهره وری مجموعه خواهد داشت.

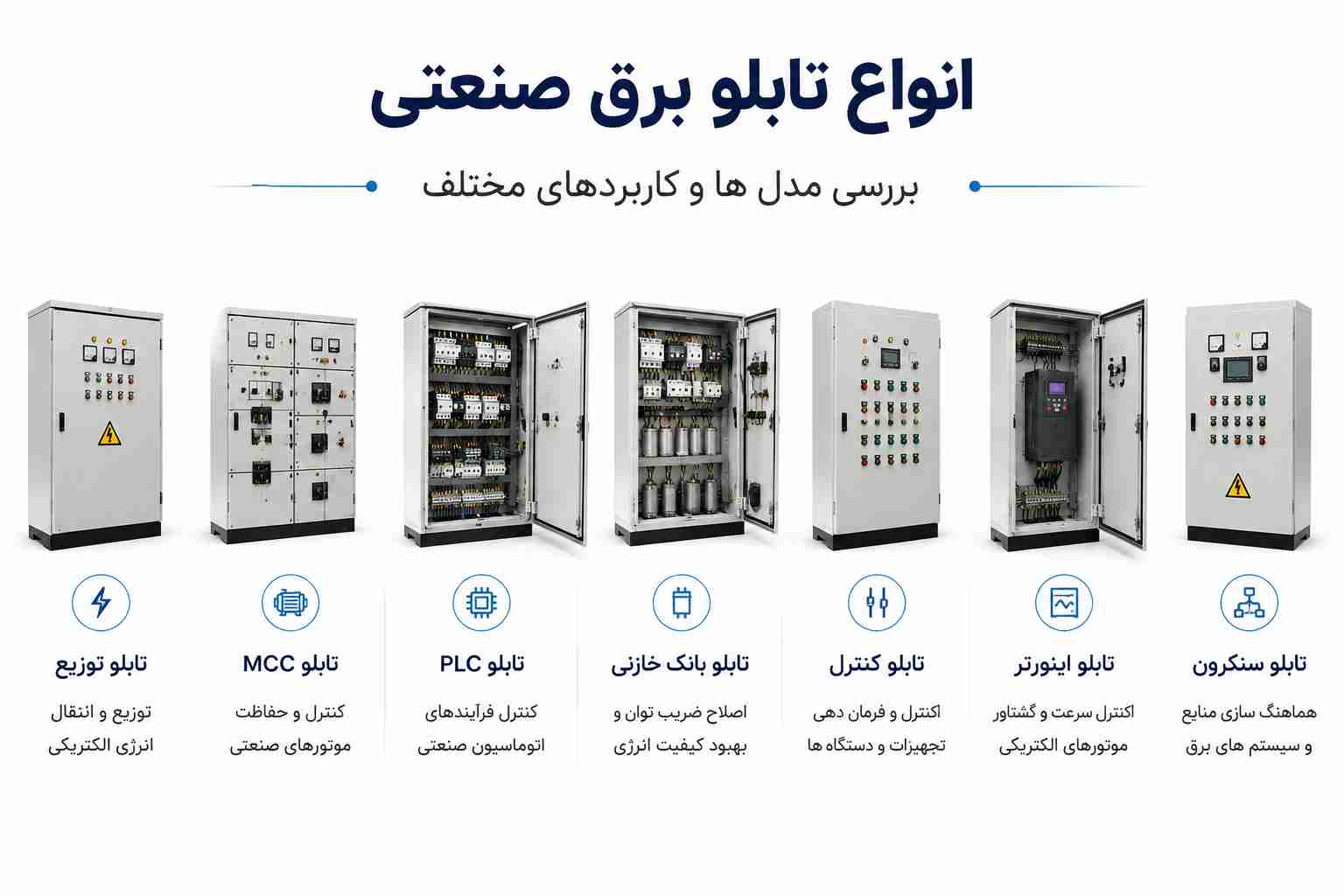

انواع تابلو برق صنعتی چیست؟ بررسی مدل ها و کاربردهای مختلف
بعد از شناخت اینکه تابلو برق صنعتی چیست و آشنایی با تجهیزات داخلی آن، موضوع مهم بعدی بررسی انواع تابلوهای برق صنعتی است. تابلوهای برق صنعتی با توجه به نوع کاربرد، میزان توان مصرفی، تعداد تجهیزات، شرایط محیط نصب و سطح کنترل مورد نیاز، در مدل های مختلفی طراحی و تولید می شوند.
انتخاب نوع مناسب تابلو برق صنعتی تأثیر مستقیمی بر عملکرد سیستم دارد. برای مثال، در یک کارخانه تولیدی که تعداد زیادی موتور الکتریکی فعالیت می کنند، استفاده از یک تابلو کنترل موتور مناسب اهمیت زیادی دارد؛ در حالی که برای توزیع برق بین بخش های مختلف یک مجموعه، تابلو توزیع گزینه مناسب تری خواهد بود.
به همین دلیل، قبل از طراحی یا خرید تابلو برق باید مشخص شود که هدف اصلی آن چیست؛ آیا وظیفه آن توزیع برق است، کنترل موتور، مدیریت فرآیند اتوماتیک یا اصلاح مصرف انرژی؟ مهم ترین انواع تابلو برق صنعتی عبارت اند از:
| نوع تابلو | کاربرد اصلی |
| تابلو توزیع برق | تقسیم انرژی بین بخش های مختلف |
| تابلو MCC | کنترل و حفاظت موتورهای صنعتی |
| تابلو PLC | کنترل فرآیندهای اتوماتیک |
| تابلو بانک خازنی | اصلاح ضریب توان |
| تابلو کنترل | مدیریت فرمان تجهیزات |
| تابلو اینورتر | کنترل سرعت موتور |
| تابلو سنکرون | هماهنگ سازی منابع برق |
تابلو برق توزیع صنعتی
تابلو برق توزیع یکی از رایج ترین انواع تابلو برق صنعتی است که وظیفه اصلی آن دریافت انرژی الکتریکی و تقسیم آن بین مصرف کننده های مختلف است.
در بسیاری از کارخانه ها و مجموعه های صنعتی، برق ورودی ابتدا وارد تابلو توزیع می شود و سپس از طریق خروجی های مختلف به بخش هایی مانند خطوط تولید، تجهیزات روشنایی، سیستم های تهویه و ماشین آلات ارسال می شود.
در این نوع تابلو معمولاً تجهیزات حفاظتی مانند کلید اتوماتیک، فیوز مینیاتوری، تجهیزات اندازه گیری و ترمینال ها نصب می شوند تا هر بخش از شبکه دارای حفاظت مناسب باشد.
مزیت اصلی تابلو توزیع این است که مدیریت سیستم برق را ساده تر می کند. در صورت بروز مشکل در یک بخش، تنها همان قسمت قطع شده و سایر قسمت های مجموعه می توانند به فعالیت خود ادامه دهند.
تابلو MCC چیست و چه کاربردی دارد؟
تابلو MCC یا مرکز کنترل موتور یکی از مهم ترین انواع تابلو برق صنعتی در کارخانه ها و صنایع بزرگ است. وظیفه اصلی این تابلو، کنترل، حفاظت و مدیریت موتورهای الکتریکی است.
در بسیاری از صنایع، تعداد زیادی موتور برای راه اندازی تجهیزات مختلف استفاده می شود. کنترل جداگانه هر موتور علاوه بر دشواری، می تواند خطرات ایمنی ایجاد کند. به همین دلیل از تابلو MCC استفاده می شود تا تمامی تجهیزات موتوری در یک سیستم منظم مدیریت شوند. داخل تابلو MCC معمولاً تجهیزاتی مانند موارد زیر قرار می گیرند:
- کنتاکتور برق
- بیمتال
- کلید حرارتی
- کلیدهای حفاظتی
- رله ها
- تجهیزات اندازه گیری
- اینورتر صنعتی
تابلو MCC باعث می شود اپراتورها بتوانند وضعیت موتورهای مختلف را کنترل کرده و در صورت بروز مشکل، سریع تر عملیات عیب یابی و تعمیر را انجام دهند. از مهم ترین کاربردهای تابلو MCC می توان به موارد زیر اشاره کرد:
- کارخانه های تولیدی
- صنایع فولاد
- صنایع سیمان
- سیستم های پمپاژ
- صنایع نفت و گاز
- خطوط انتقال مواد
تابلو PLC صنعتی
تابلو PLC یکی از پیشرفته ترین انواع تابلو برق صنعتی است که برای کنترل سیستم های اتوماتیک استفاده می شود. در صنایع مدرن، بسیاری از فرآیندها باید با دقت بالا و بدون دخالت مستقیم انسان انجام شوند. در چنین شرایطی PLC مانند مغز سیستم عمل می کند و اطلاعات را از سنسورها دریافت کرده و فرمان های لازم را به تجهیزات ارسال می کند.
برای مثال در یک خط تولید خودکار، PLC می تواند زمان روشن شدن موتورها، ترتیب حرکت تجهیزات، وضعیت سنسورها و عملکرد دستگاه ها را کنترل کند. اجزای اصلی یک تابلو PLC شامل موارد زیر است:
| قطعه | وظیفه |
| PLC | پردازش اطلاعات و اجرای برنامه |
| ماژول ورودی | دریافت سیگنال ها |
| ماژول خروجی | ارسال فرمان به تجهیزات |
| منبع تغذیه | تأمین انرژی سیستم |
| تجهیزات حفاظتی | جلوگیری از آسیب قطعات |
استفاده از تابلو PLC باعث افزایش سرعت تولید، کاهش خطای انسانی و امکان کنترل دقیق فرآیندها می شود.
تابلو بانک خازنی
تابلو بانک خازنی یکی دیگر از انواع تابلو برق صنعتی است که برای بهبود کیفیت مصرف انرژی در کارخانه ها مورد استفاده قرار می گیرد. بسیاری از تجهیزات صنعتی مانند موتورهای الکتریکی، توان راکتیو مصرف می کنند. افزایش توان راکتیو باعث کاهش ضریب توان و افزایش جریان مصرفی شبکه می شود.
تابلو بانک خازنی با استفاده از مجموعه ای از خازن ها، این توان را جبران کرده و باعث بهبود ضریب توان می شود. مزایای استفاده از تابلو بانک خازنی عبارت اند از:
- کاهش مصرف انرژی
- کاهش هزینه برق
- کاهش جریان شبکه
- افزایش راندمان تجهیزات
- بهبود کیفیت برق
در صنایع بزرگ که تعداد زیادی موتور و تجهیزات القایی فعالیت می کنند، استفاده از بانک خازنی اهمیت بیشتری پیدا می کند.
تابلو کنترل صنعتی
تابلو کنترل صنعتی برای مدیریت و فرمان دهی تجهیزات مختلف استفاده می شود. این تابلو ممکن است شامل کلیدهای فرمان، نمایشگرها، رله ها، کنترلرها و تجهیزات ارتباطی باشد.
در سیستم هایی که نیاز به کنترل دستی یا نیمه اتوماتیک دارند، تابلو کنترل نقش رابط بین اپراتور و ماشین آلات را ایفا می کند.
به عنوان مثال، اپراتور می تواند از طریق تابلو کنترل وضعیت روشن یا خاموش بودن تجهیزات، میزان فشار، دما یا عملکرد یک دستگاه را بررسی کند.
تابلو اینورتر صنعتی
تابلو اینورتر یکی از مدل های جدیدتر تابلو برق صنعتی است که برای کنترل دقیق موتورهای الکتریکی استفاده می شود.
در بسیاری از کاربردهای صنعتی، موتور نیاز ندارد همیشه با حداکثر توان کار کند. استفاده از اینورتر صنعتی باعث می شود سرعت موتور بر اساس نیاز واقعی سیستم تنظیم شود.
برای مثال در یک سیستم پمپاژ، زمانی که میزان مصرف کاهش پیدا می کند، اینورتر می تواند سرعت موتور را کاهش دهد و از مصرف انرژی اضافی جلوگیری کند. کاربردهای رایج تابلو اینورتر شامل موارد زیر است:
- پمپ های صنعتی
- فن ها
- نوار نقاله ها
- دستگاه های بسته بندی
- ماشین آلات CNC
تفاوت تابلو برق صنعتی با تابلو برق معمولی
یکی از سوالات رایج کاربران این است که تفاوت تابلو برق صنعتی با تابلوهای معمولی چیست؟ تابلوهای معمولی معمولاً برای کاربردهای ساده مانند توزیع برق ساختمان طراحی می شوند، اما تابلو برق صنعتی برای شرایط سخت تر و تجهیزات پیچیده تر ساخته می شود. مهم ترین تفاوت ها عبارت اند از:
| تابلو برق صنعتی | تابلو برق معمولی |
| مناسب محیط های صنعتی | مناسب ساختمان ها |
| دارای تجهیزات کنترلی پیشرفته | عملکرد ساده تر |
| قابلیت کنترل موتور و ماشین آلات | محدود به مصرف کننده های معمولی |
| تحمل جریان های بالاتر | توان پایین تر |
| امکان اتوماسیون | امکانات محدود |
بنابراین نمی توان از تابلوهای معمولی برای کاربردهای صنعتی سنگین استفاده کرد، زیرا سطح حفاظت و کنترل مورد نیاز صنایع بسیار بالاتر است.
کاربرد تابلو برق صنعتی در صنایع مختلف چیست؟
برای درک کامل تر اینکه تابلو برق صنعتی چیست، باید کاربردهای گسترده آن در صنایع مختلف را بررسی کنیم. تقریباً در هر مجموعه ای که از تجهیزات الکتریکی، موتورهای صنعتی، سیستم های اتوماسیون یا ماشین آلات تولیدی استفاده می شود، وجود یک تابلو برق مناسب ضروری است.
تابلو برق صنعتی مانند مرکز مدیریت انرژی در یک مجموعه عمل می کند و وظیفه دارد جریان برق را به شکل ایمن بین تجهیزات مختلف توزیع کرده، عملکرد دستگاه ها را کنترل کند و در برابر خطاهای احتمالی از سیستم محافظت نماید.
امروزه تقریباً تمامی صنایع بزرگ و کوچک برای افزایش بهره وری، کاهش توقف های ناگهانی و بالا بردن سطح ایمنی از تابلوهای برق صنعتی استفاده می کنند.
کاربرد تابلو برق صنعتی در کارخانه های تولیدی
کارخانه های تولیدی یکی از اصلی ترین مصرف کنندگان تابلو برق صنعتی هستند. در این محیط ها تعداد زیادی دستگاه، موتور، نوار نقاله، سیستم های حرارتی و تجهیزات اتوماتیک به صورت هم زمان فعالیت می کنند.
در چنین شرایطی، مدیریت صحیح برق اهمیت بسیار زیادی دارد. تابلو برق صنعتی باعث می شود هر بخش از خط تولید دارای مدار کنترل و حفاظت مستقل باشد. برای مثال در یک خط تولید، موتورهای مختلف ممکن است توسط کنتاکتور برق کنترل شوند و تجهیزات حفاظتی مانند بیمتال یا کلید حرارتی از آن ها در برابر اضافه بار محافظت کنند. مزایای استفاده از تابلو برق در کارخانه ها عبارت اند از:
- کاهش خطر خرابی تجهیزات
- کنترل بهتر ماشین آلات
- افزایش سرعت عیب یابی
- کاهش زمان توقف تولید
- افزایش ایمنی کارکنان
کاربرد تابلو برق صنعتی در صنایع نفت، گاز و پتروشیمی
صنایع نفت، گاز و پتروشیمی از حساس ترین حوزه هایی هستند که نیاز به سیستم های برق صنعتی پیشرفته دارند. در این صنایع، تجهیزات الکتریکی معمولاً در شرایط سخت محیطی، دمای بالا و محیط های حساس فعالیت می کنند. به همین دلیل تابلوهای برق مورد استفاده باید از نظر کیفیت ساخت، سطح حفاظت و استانداردهای ایمنی در سطح بالایی قرار داشته باشند. در این مجموعه ها معمولاً از تابلوهایی مانند:
- تابلو MCC برای کنترل موتورهای صنعتی
- تابلو PLC برای سیستم های اتوماسیون
- تابلو توزیع برای مدیریت انرژی
استفاده می شود.
کاربرد تابلو برق صنعتی در صنایع غذایی و دارویی
صنایع غذایی و دارویی به دلیل حساسیت فرآیند تولید، نیازمند کنترل دقیق تجهیزات هستند. در این صنایع، دما، سرعت حرکت تجهیزات، زمان بندی فرآیندها و عملکرد دستگاه ها باید با دقت زیادی کنترل شود. استفاده از تابلوهای PLC و کنترل صنعتی باعث می شود فرآیندها با خطای کمتر انجام شوند.
همچنین استفاده از تجهیزات حفاظتی مناسب مانند فیوز مینیاتوری، کلید اتوماتیک و رله های حفاظتی باعث افزایش ایمنی سیستم خواهد شد.
کاربرد تابلو برق صنعتی در سیستم های پمپاژ و تأسیسات
سیستم های پمپاژ یکی از کاربردهای مهم تابلو برق صنعتی هستند. پمپ های آب، فاضلاب، سیستم های انتقال مواد و تجهیزات مشابه معمولاً به موتورهای الکتریکی وابسته هستند. در این کاربردها استفاده از اینورتر صنعتی اهمیت زیادی دارد، زیرا امکان کنترل سرعت موتور و تنظیم میزان دبی را فراهم می کند.
برای مثال در یک سیستم آبرسانی، به جای روشن و خاموش شدن مداوم پمپ، اینورتر می تواند سرعت موتور را بر اساس میزان مصرف تنظیم کند. این کار باعث کاهش مصرف انرژی و افزایش عمر تجهیزات می شود.
کاربرد تابلو برق صنعتی در صنایع فولاد و سیمان
صنایع فولاد و سیمان دارای ماشین آلات سنگین و موتورهای پرقدرت هستند. به همین دلیل سیستم برق رسانی و کنترل در این صنایع باید از بالاترین سطح اطمینان برخوردار باشد. در این صنایع معمولاً از تابلوهای MCC، تابلوهای قدرت و تابلوهای کنترل پیشرفته استفاده می شود. تجهیزاتی مانند:
- کلید اتوماتیک
- کنتاکتورهای قدرت
- کلیدهای حرارتی
- اینورترهای صنعتی
نقش مهمی در عملکرد پایدار این سیستم ها دارند.

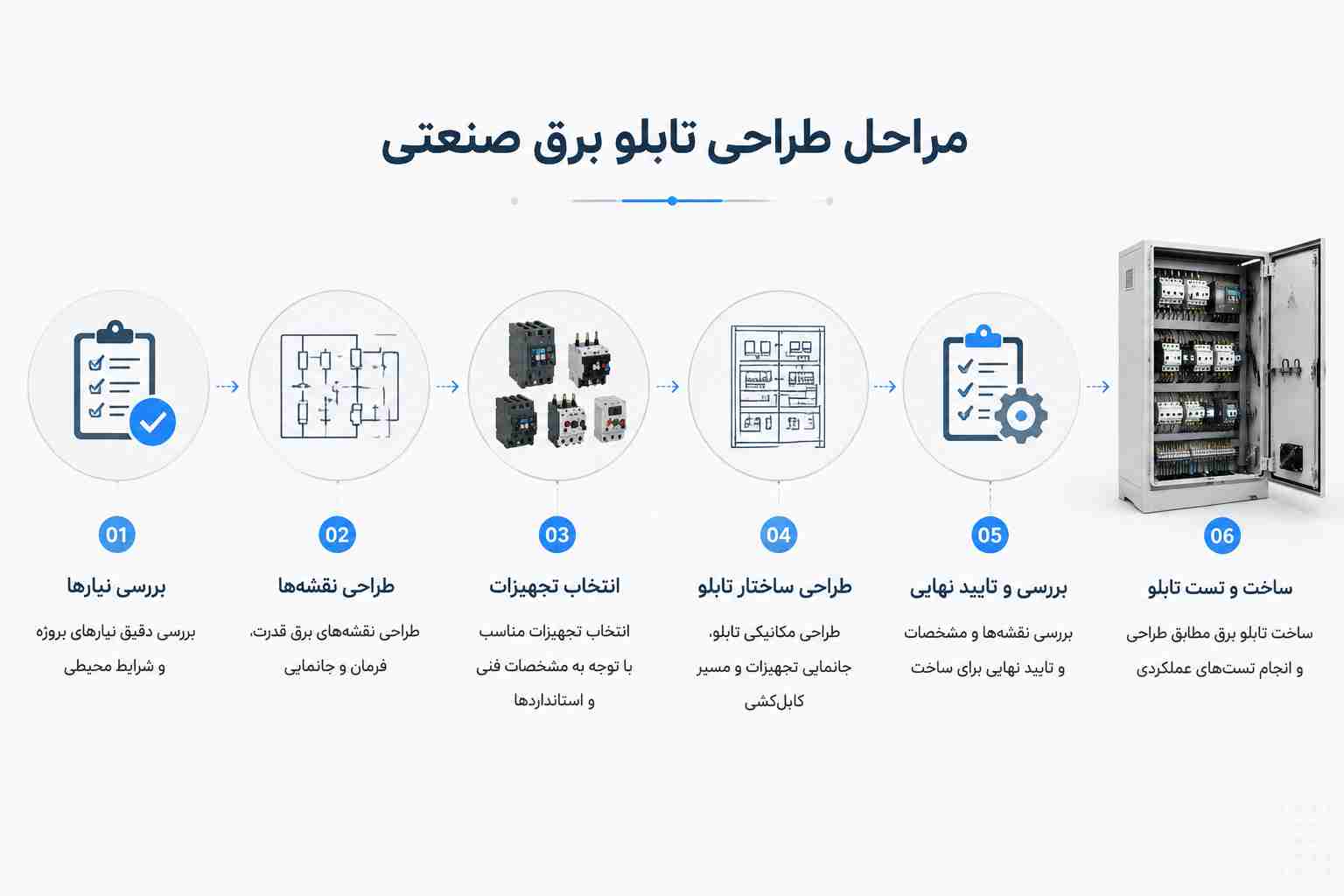

مراحل طراحی تابلو برق صنعتی
طراحی یک تابلو برق صنعتی فرآیندی تخصصی است که باید بر اساس نیاز واقعی پروژه انجام شود. طراحی اصولی باعث افزایش عمر تجهیزات، کاهش هزینه های تعمیرات و عملکرد بهتر سیستم خواهد شد. مراحل اصلی طراحی شامل موارد زیر است:
بررسی نیازهای پروژه
در اولین مرحله باید مشخص شود تابلو چه وظیفه ای دارد و چه تجهیزاتی قرار است توسط آن کنترل شوند. مواردی مانند:
- تعداد موتورها
- توان مصرفی تجهیزات
- ولتاژ ورودی
- شرایط محیط نصب
- نوع کنترل مورد نیاز
بررسی می شوند.
طراحی نقشه های الکتریکی
پس از جمع آوری اطلاعات، نقشه های الکتریکی طراحی می شوند. این نقشه ها مشخص می کنند هر قطعه چگونه به سیستم متصل شود. مهم ترین نقشه ها عبارت اند از:
| نوع نقشه | کاربرد |
| نقشه مدار قدرت | مسیر انتقال انرژی |
| نقشه مدار فرمان | نحوه کنترل تجهیزات |
| نقشه جانمایی | محل نصب قطعات |
| نقشه ترمینال | نحوه اتصال کابل ها |
انتخاب تجهیزات تابلو برق صنعتی
انتخاب قطعات یکی از مهم ترین مراحل طراحی است. هر تجهیز باید متناسب با شرایط کاری انتخاب شود. برای مثال:
- فیوز مینیاتوری باید با جریان مدار هماهنگ باشد.
- کنتاکتور برق باید توان موتور را تحمل کند.
- بیمتال باید متناسب با جریان نامی موتور انتخاب شود.
- کلید حرارتی باید توان حفاظت مورد نیاز را داشته باشد.
- اینورتر باید با توان موتور سازگار باشد.
انتخاب اشتباه هر کدام از این قطعات می تواند باعث کاهش عملکرد سیستم شود.
استانداردهای مهم در تابلو برق صنعتی
رعایت استانداردها یکی از مهم ترین عوامل در کیفیت یک تابلو برق صنعتی است. استانداردها مشخص می کنند طراحی، ساخت و تست تابلو چگونه انجام شود تا ایمنی و عملکرد مناسب تضمین شود. برخی استانداردهای مهم عبارت اند از:
| استاندارد | کاربرد |
| IEC 61439 | استاندارد تابلوهای فشار ضعیف |
| IEC 60204 | ایمنی تجهیزات الکتریکی ماشین آلات |
| IEC 60947 | تجهیزات کلیدزنی و حفاظتی |
| استاندارد IP | میزان مقاومت در برابر نفوذ عوامل محیطی |
رعایت این استانداردها باعث می شود تابلو برق در شرایط واقعی صنعت عملکرد قابل اعتمادی داشته باشد.

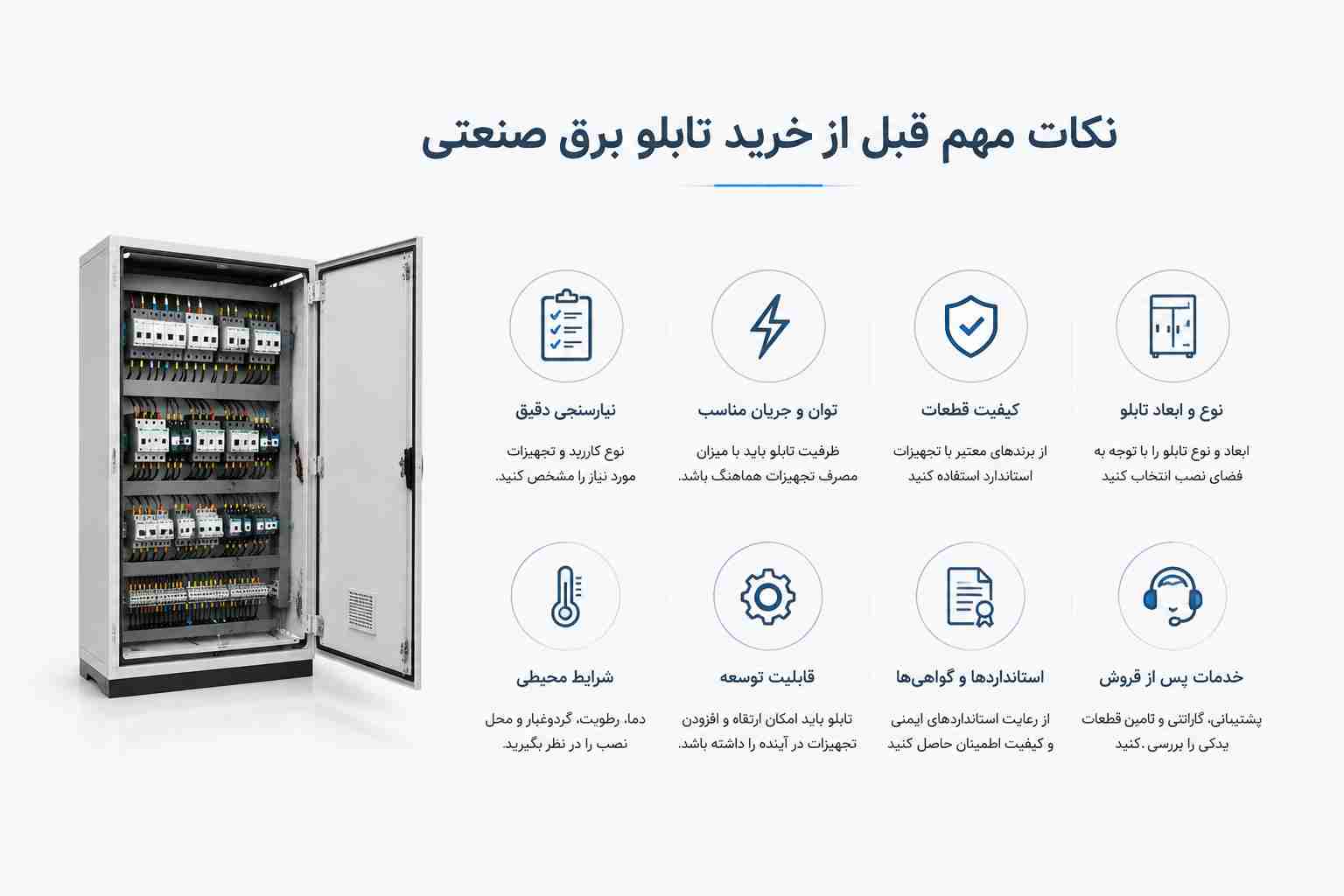

نکات مهم قبل از خرید تابلو برق صنعتی
انتخاب تابلو برق صنعتی مناسب نیازمند بررسی چند عامل مهم است. خرید یک تابلو صرفاً بر اساس قیمت پایین می تواند در آینده هزینه های بیشتری ایجاد کند. مهم ترین نکات هنگام انتخاب عبارت اند از:
- بررسی سابقه سازنده تابلو
- کیفیت تجهیزات داخلی
- استفاده از قطعات استاندارد
- تناسب ظرفیت تابلو با نیاز پروژه
- امکان توسعه در آینده
- وجود نقشه و مستندات فنی
یک تابلو برق استاندارد باید علاوه بر پاسخگویی به نیاز فعلی، امکان تغییر و توسعه سیستم در سال های آینده را نیز داشته باشد.
اشتباهات رایج هنگام انتخاب و استفاده از تابلو برق صنعتی
شناخت اینکه تابلو برق صنعتی چیست تنها به آشنایی با تعریف و اجزای آن محدود نمی شود؛ بلکه باید بدانیم چه اشتباهاتی ممکن است هنگام طراحی، خرید یا استفاده از این تجهیزات رخ دهد. بسیاری از مشکلاتی که در سیستم های برق صنعتی ایجاد می شوند، به دلیل انتخاب نادرست تجهیزات، طراحی غیر اصولی یا بی توجهی به نگهداری دوره ای هستند.

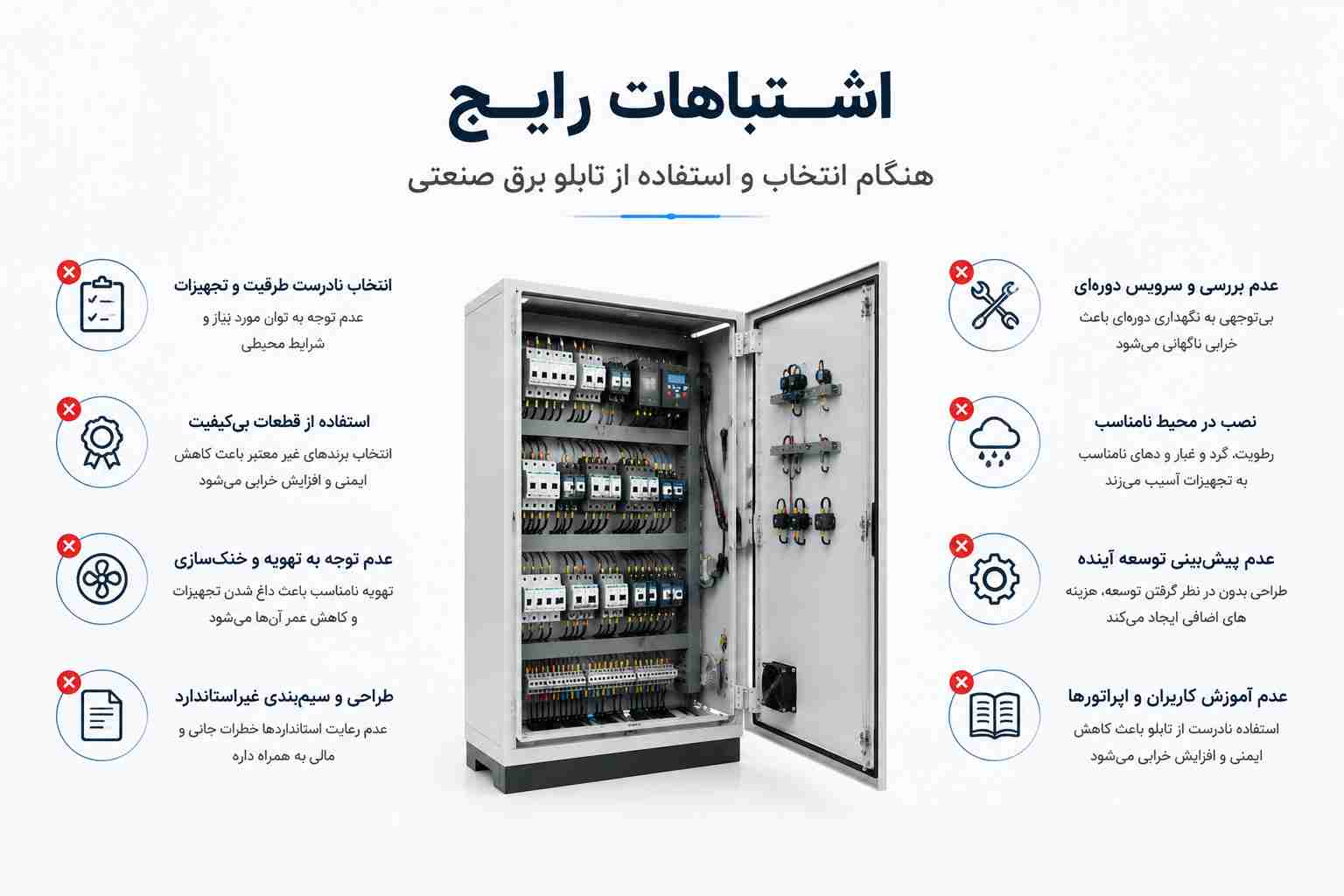

یکی از رایج ترین اشتباهات، انتخاب تابلو برق صرفاً بر اساس قیمت پایین است. ممکن است یک تابلو با هزینه کمتر در ابتدا مقرون به صرفه به نظر برسد، اما استفاده از تجهیزات بی کیفیت یا طراحی نامناسب می تواند در آینده باعث افزایش هزینه تعمیرات، توقف تولید و آسیب به ماشین آلات شود.
اشتباه مهم دیگر، انتخاب تجهیزات بدون توجه به شرایط واقعی کار است. هر قطعه داخل تابلو برق صنعتی باید متناسب با نیاز سیستم انتخاب شود. برای مثال، انتخاب نامناسب کنتاکتور برق برای یک موتور پرقدرت می تواند باعث افزایش حرارت، خرابی کنتاکت ها و کاهش عمر تجهیز شود.
همچنین استفاده از تجهیزات حفاظتی نامناسب مانند بیمتال، کلید حرارتی یا کلید اتوماتیک می تواند سطح ایمنی سیستم را کاهش دهد. تجهیزات حفاظتی باید بر اساس جریان مصرفی، نوع بار و شرایط کاری انتخاب شوند تا در زمان بروز خطا عملکرد صحیحی داشته باشند.
اهمیت نگهداری و سرویس دوره ای تابلو برق صنعتی
حتی بهترین و استانداردترین تابلوهای برق صنعتی نیز نیازمند سرویس و بررسی دوره ای هستند. محیط های صنعتی معمولاً دارای عواملی مانند گردوغبار، تغییرات دما، لرزش و رطوبت هستند که می توانند به مرور زمان روی عملکرد تجهیزات تأثیر بگذارند. برخی اقدامات مهم در نگهداری تابلو برق صنعتی عبارت اند از:
- بررسی سفت بودن اتصالات
- تمیز کردن گردوغبار داخل تابلو
- کنترل دمای تجهیزات
- بررسی سلامت کابل ها
- تست تجهیزات حفاظتی
- کنترل عملکرد فن ها و سیستم تهویه
برای مثال، شل شدن یک اتصال ساده می تواند باعث افزایش مقاومت الکتریکی، تولید گرما و در نهایت سوختن یک قطعه مهم شود. بازرسی دوره ای تجهیزاتی مانند کنتاکتور برق، کلید اتوماتیک، فیوز مینیاتوری و سیستم های حفاظتی باعث می شود مشکلات قبل از تبدیل شدن به خرابی جدی شناسایی شوند.

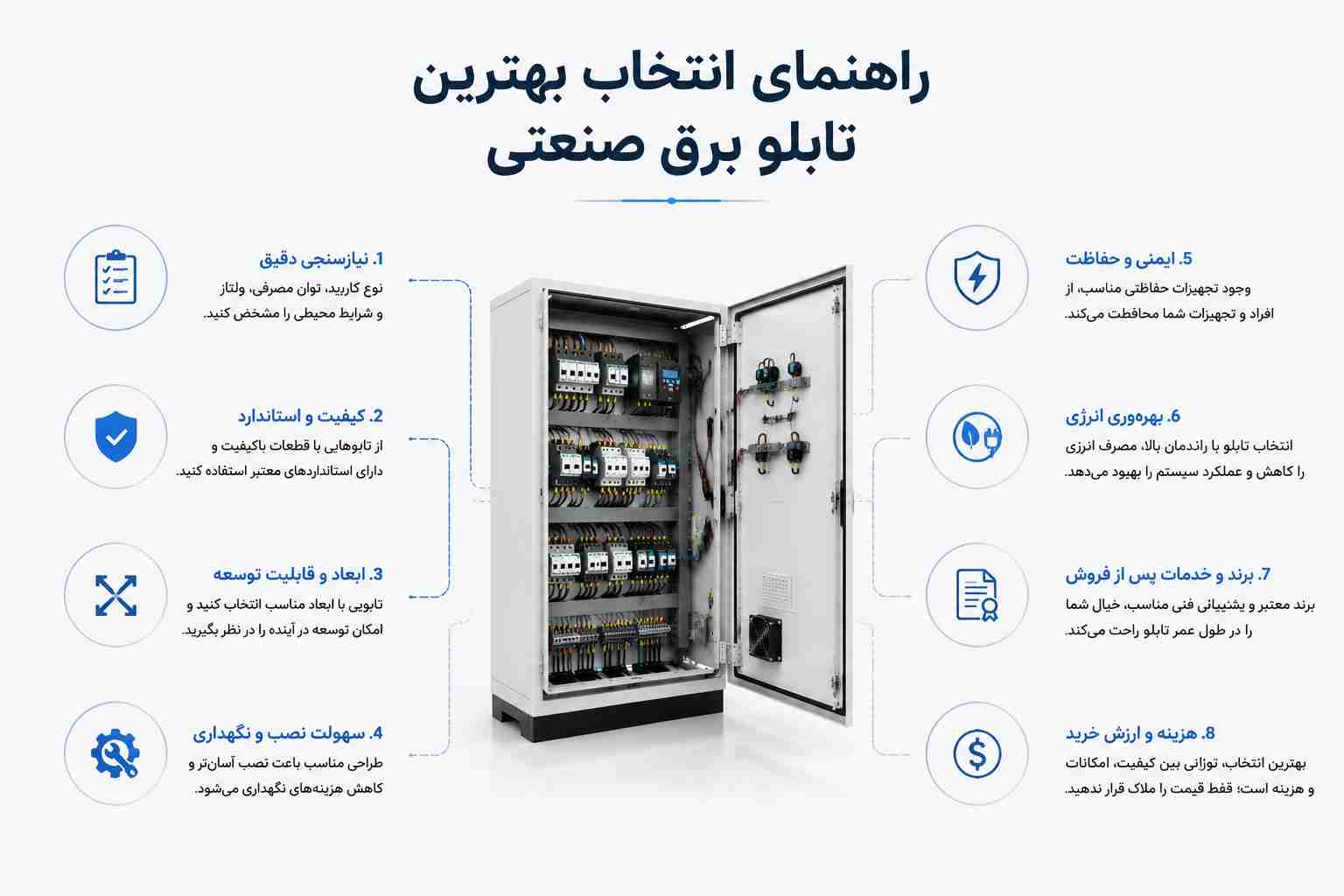

راهنمای انتخاب بهترین تابلو برق صنعتی
برای انتخاب یک تابلو برق مناسب باید چند عامل اصلی بررسی شود:
| معیار انتخاب | اهمیت |
| نوع کاربرد | تعیین ساختار کلی تابلو |
| توان تجهیزات | انتخاب ظرفیت مناسب قطعات |
| شرایط محیطی | تعیین نوع بدنه و حفاظت |
| کیفیت قطعات | افزایش عمر و کاهش خرابی |
| قابلیت توسعه | امکان ارتقای سیستم در آینده |
همچنین بهتر است قبل از خرید، نیازهای پروژه به صورت کامل بررسی شود و از مشاوره متخصصان برق صنعتی استفاده شود. یک تابلو برق صنعتی استاندارد باید علاوه بر عملکرد صحیح، دارای طراحی منظم، نقشه های فنی، تجهیزات مطمئن و قابلیت تعمیرات آسان باشد.
چرا انتخاب تجهیزات برق صنعتی باکیفیت اهمیت دارد؟
تجهیزات داخلی تابلو برق نقش مستقیمی در عملکرد کل سیستم دارند. استفاده از برندهای معتبر باعث افزایش اطمینان، کاهش خرابی و بهبود عملکرد تجهیزات می شود. قطعاتی مانند فیوز مینیاتوری، کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک و اینورتر صنعتی باید از نظر کیفیت ساخت و مشخصات فنی با نیاز پروژه هماهنگ باشند.
در پروژه های صنعتی، هزینه اولیه خرید تجهیزات تنها معیار مهم نیست؛ بلکه هزینه های ناشی از خرابی، توقف تولید و تعمیرات نیز باید در نظر گرفته شود. به همین دلیل بسیاری از مجموعه های صنعتی ترجیح می دهند از تجهیزات استاندارد و قابل اعتماد استفاده کنند.
معرفی نمایندگی Xkoren در ایران
مجموعه ایکس کورن ایران به عنوان نمایندگی ایکس کورن در ایران، فعالیت خود را در زمینه تأمین و فروش تجهیزات برق صنعتی با برند Xkoren ترکیه انجام می دهد. این مجموعه ارائه دهنده انواع تجهیزات مورد استفاده در تابلوهای برق صنعتی شامل انواع کلید مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک و اینورترهای صنعتی در مدل ها و تنوع های مختلف است.
تجهیزات برق صنعتی Xkoren با هدف پاسخگویی به نیاز صنایع مختلف، پروژه های اتوماسیون، تابلو سازان و مجموعه های صنعتی ارائه می شوند. انتخاب تجهیزات مناسب در کنار مشاوره تخصصی می تواند نقش مهمی در افزایش ایمنی، کاهش هزینه های نگهداری و بهبود عملکرد سیستم های برق صنعتی داشته باشد.
سوالات متداول درباره تابلو برق صنعتی چیست؟
1. تابلو برق صنعتی چیست و چه کاربردی دارد؟
تابلو برق صنعتی یک محفظه تخصصی برای نصب و محافظت از تجهیزات الکتریکی، کنترلی و حفاظتی است که وظیفه توزیع برق، کنترل تجهیزات و جلوگیری از آسیب های ناشی از خطاهای الکتریکی را در محیط های صنعتی بر عهده دارد.
2. مهم ترین اجزای تشکیل دهنده تابلو برق صنعتی کدام هستند؟
مهم ترین اجزای تابلو برق صنعتی شامل کلید اتوماتیک، فیوز مینیاتوری، کنتاکتور برق، بیمتال، کلید حرارتی، رله های حفاظتی، ترمینال ها، تجهیزات اندازه گیری، خازن و اینورتر صنعتی هستند که هر کدام وظیفه مشخصی در کنترل و حفاظت سیستم دارند.
3. تفاوت تابلو برق صنعتی با تابلو برق معمولی چیست؟
تابلو برق صنعتی برای کنترل و حفاظت تجهیزات پرقدرت مانند موتورهای الکتریکی، ماشین آلات تولیدی و سیستم های اتوماسیون طراحی می شود، در حالی که تابلوهای معمولی بیشتر برای توزیع برق در ساختمان ها و کاربردهای ساده استفاده می شوند.
4. چرا استفاده از تابلو برق صنعتی در کارخانه ها ضروری است؟
تابلو برق صنعتی باعث افزایش ایمنی، کنترل بهتر تجهیزات، کاهش خرابی ماشین آلات، جلوگیری از توقف خط تولید و مدیریت بهینه مصرف انرژی می شود. در کارخانه ها بدون وجود تابلو برق استاندارد، کنترل تجهیزات پیچیده امکان پذیر نخواهد بود.
5. فیوز مینیاتوری چه نقشی در تابلو برق صنعتی دارد؟
فیوز مینیاتوری وظیفه محافظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه را بر عهده دارد و معمولاً برای حفاظت مدارهای فرمان، تجهیزات جانبی و مصرف کننده های با جریان پایین تر استفاده می شود.
6. کنتاکتور برق در تابلو برق صنعتی چه کاری انجام می دهد؟
کنتاکتور برق یک تجهیز کنترلی است که برای قطع و وصل مدارهای قدرت با فرمان الکتریکی استفاده می شود. این قطعه امکان کنترل ایمن موتورهای صنعتی، پمپ ها، فن ها و تجهیزات پرقدرت را فراهم می کند.
7. وظیفه بیمتال در تابلو برق صنعتی چیست؟
بیمتال برای محافظت از موتورهای الکتریکی در برابر اضافه بار استفاده می شود. زمانی که موتور جریان بیشتری از مقدار استاندارد مصرف کند، بیمتال مدار فرمان را قطع کرده و از آسیب دیدن موتور جلوگیری می کند.
8. تفاوت کلید حرارتی و بیمتال چیست؟
بیمتال بیشتر برای حفاظت حرارتی موتور در برابر اضافه بار استفاده می شود، اما کلید حرارتی معمولاً حفاظت کامل تری ارائه می دهد و می تواند موتور را در برابر اضافه بار و اتصال کوتاه محافظت کند.
9. نقش کلید اتوماتیک در تابلو برق صنعتی چیست؟
کلید اتوماتیک برای حفاظت از مدارهای قدرت در برابر جریان های بالا، اتصال کوتاه و خطاهای الکتریکی استفاده می شود و معمولاً در بخش ورودی یا مسیرهای اصلی تابلو نصب می شود.
10. چرا در تابلو برق صنعتی از خازن استفاده می شود؟
خازن در تابلو برق صنعتی برای اصلاح ضریب توان و کاهش توان راکتیو استفاده می شود. استفاده صحیح از بانک خازنی باعث کاهش مصرف انرژی، کاهش هزینه برق و افزایش راندمان شبکه می شود.
11. اینورتر صنعتی چه کاربردی در تابلو برق دارد؟
اینورتر صنعتی برای کنترل سرعت، شتاب و گشتاور موتورهای الکتریکی استفاده می شود. این تجهیز باعث کاهش مصرف برق، افزایش عمر موتور و کنترل دقیق تر فرآیندهای صنعتی می شود.
12. انواع اصلی تابلو برق صنعتی کدام هستند؟
مهم ترین انواع تابلو برق صنعتی شامل تابلو توزیع، تابلو MCC، تابلو PLC، تابلو کنترل، تابلو بانک خازنی، تابلو اینورتر و تابلوهای سفارشی صنعتی هستند.
13. هنگام خرید تابلو برق صنعتی به چه نکاتی باید توجه کرد؟
هنگام خرید تابلو برق صنعتی باید عواملی مانند نوع کاربرد، توان مصرفی تجهیزات، کیفیت قطعات داخلی، استاندارد ساخت، شرایط محیطی، قابلیت توسعه آینده و تجربه سازنده تابلو بررسی شود.
14. تابلو برق صنعتی هر چند وقت یک بار نیاز به سرویس دارد؟
زمان سرویس تابلو برق صنعتی به شرایط کاری، میزان استفاده و محیط نصب بستگی دارد؛ اما بررسی دوره ای اتصالات، تجهیزات حفاظتی، سیستم تهویه و وضعیت قطعات باید به صورت منظم انجام شود.
15. بهترین برند تجهیزات مورد استفاده در تابلو برق صنعتی کدام است؟
انتخاب برند تجهیزات به نوع پروژه و نیاز سیستم بستگی دارد. استفاده از برندهای معتبر مانند Xkoren ترکیه در تجهیزاتی مانند کلید مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک و اینورتر صنعتی می تواند به افزایش کیفیت و اطمینان سیستم کمک کند.
بدون دیدگاه
