کنتاکتور مناسب برای اینورتر چه مشخصاتی دارد؟

کنتاکتور مناسب اینورتر یکی از تجهیزات مهم در طراحی تابلو برق صنعتی، سیستم های کنترل موتور و مدارهای مجهز به درایو فرکانس متغیر (VFD) است. انتخاب صحیح کنتاکتور می تواند به افزایش قابلیت اطمینان مدار، کاهش استهلاک تجهیزات و جلوگیری از اختلال در عملکرد موتور کمک کند. با این حال، انتخاب کنتاکتور برای مدار دارای اینورتر با انتخاب کنتاکتور در راه اندازی مستقیم موتور تفاوت هایی دارد و نمی توان صرفاً بر اساس توان موتور یا آمپر درج شده روی بدنه کنتاکتور تصمیم گرفت.

اینورتر صنعتی با کنترل فرکانس و ولتاژ خروجی، امکان تنظیم سرعت موتور الکتریکی را فراهم می کند. در چنین سیستمی، کنتاکتور ممکن است در ورودی اینورتر، خروجی اینورتر یا مدار بای پس نصب شود. هر کدام از این محل ها شرایط عملکردی متفاوتی دارند و انتخاب کنتاکتور باید با توجه به محل نصب، جریان کاری، ولتاژ مدار، رده بهره برداری، ولتاژ بوبین و دستورالعمل سازنده انجام شود.

برای مثال، کنتاکتور ورودی اینورتر ممکن است برای قطع و وصل کنترل شده تغذیه در شرایط مشخص استفاده شود؛ اما کنتاکتور خروجی در مسیر بین اینورتر و موتور قرار می گیرد و استفاده نادرست از آن هنگام فعال بودن درایو می تواند مشکلاتی برای سیستم ایجاد کند. به همین دلیل، پیش از خرید باید مشخص شود که کنتاکتور دقیقاً چه وظیفه ای در مدار بر عهده خواهد داشت.

در این راهنما، مشخصات فنی کنتاکتور مناسب اینورتر، نحوه انتخاب جریان نامی، تفاوت کنتاکتور ورودی و خروجی، اهمیت ولتاژ بوبین، رده کاری، اشتباهات رایج و نکات مهم خرید را بررسی می کنیم. همچنین لینک مقالات تخصصی و دسته بندی های مرتبط سایت نوآوران ماشین را در بخش های مناسب قرار داده ایم تا بتوانید اطلاعات فنی بیشتری درباره تجهیزات مورد نیاز تابلو برق به دست آورید.

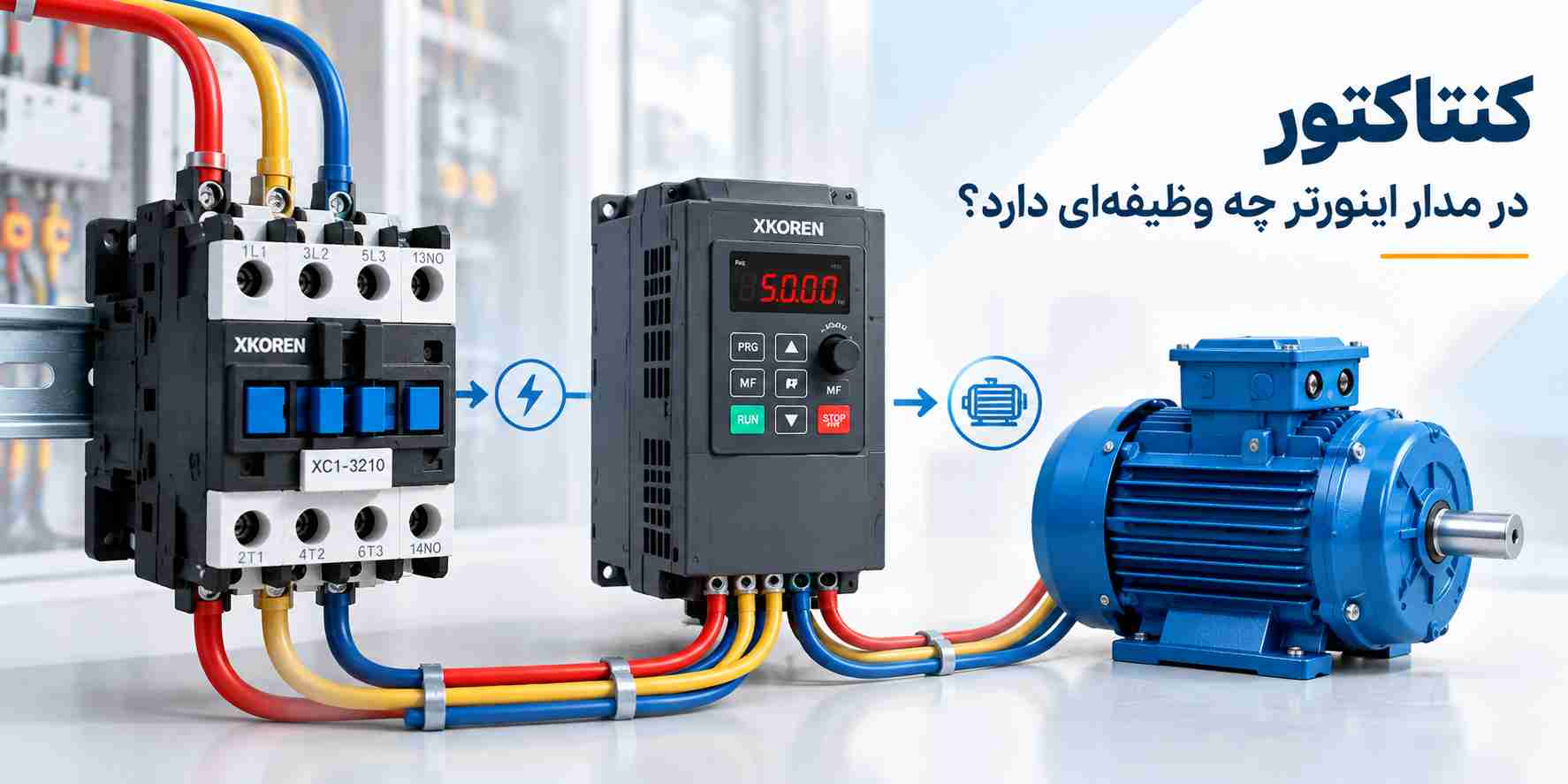

کنتاکتور در مدار اینورتر چه وظیفه ای دارد؟

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای الکتریکی از راه دور استفاده می شود. هنگامی که بوبین کنتاکتور ولتاژ مناسب دریافت می کند، میدان مغناطیسی ایجاد شده باعث حرکت مکانیزم داخلی و تغییر وضعیت کنتاکت ها می شود. با قطع فرمان نیز کنتاکتور، مطابق ساختار خود، به وضعیت اولیه باز می گردد.

در مدارهای مجهز به اینورتر، وظیفه کنتاکتور به محل نصب و نوع طراحی سیستم بستگی دارد. کنتاکتور می تواند برای قطع و وصل تغذیه ورودی در شرایط تعریف شده، جداسازی موتور یا اجرای یک مدار بای پس به کار رود. با این حال، کنتاکتور وظیفه کنترل سرعت موتور را بر عهده ندارد؛ این کار از طریق تنظیمات و فرمان های کنترلی اینورتر انجام می شود.

اگر قصد دارید ابتدا با عملکرد اینورتر آشنا شوید، مقاله اینورتر چیست و چه کاربردهایی در صنعت دارد؟ را مطالعه کنید. همچنین در مطلب راهنمای انتخاب اینورتر صنعتی برای موتور الکتریکی می توانید با معیارهای مهم انتخاب درایو، متناسب با موتور و نوع کاربرد، آشنا شوید.

در یک سیستم استاندارد، فرمان روشن و خاموش شدن عادی موتور معمولاً از طریق ورودی های کنترلی اینورتر صادر می شود. استفاده از کنتاکتور برای قطع و وصل مکرر خروجی درایو، بدون بررسی دستورالعمل سازنده، می تواند به عملکرد صحیح سیستم لطمه بزند. بنابراین، پیش از انتخاب کنتاکتور باید هدف استفاده از آن به طور دقیق مشخص شود.

مهم ترین مشخصات کنتاکتور مناسب اینورتر

انتخاب کنتاکتور مناسب اینورتر به بررسی چند مشخصه فنی نیاز دارد. جریان نامی یکی از این مشخصات است، اما به تنهایی برای تعیین مدل مناسب کافی نیست. ولتاژ کاری، رده بهره برداری، ولتاژ بوبین، محل نصب و شرایط محیطی نیز باید بررسی شوند.

مشخصه	اهمیت در انتخاب کنتاکتور
جریان نامی	باید با شرایط واقعی مدار و رده بهره برداری سازگار باشد.
ولتاژ کاری	باید با ولتاژ مدار قدرت در محل نصب هماهنگ باشد.
ولتاژ بوبین	باید با ولتاژ مدار فرمان مطابقت داشته باشد.
رده بهره برداری	نوع بار و شرایط قطع و وصل مجاز را مشخص می کند.
محل نصب	معیارهای انتخاب کنتاکتور ورودی و خروجی یکسان نیستند.
تعداد دفعات قطع و وصل	بر عمر الکتریکی کنتاکت ها اثر می گذارد.
کنتاکت کمکی	برای اینترلاک، اعلام وضعیت و مدار فرمان کاربرد دارد.
شرایط محیطی	دما، تهویه و نحوه نصب می توانند بر عملکرد اثر بگذارند.

جریان نامی کنتاکتور

جریان نامی یکی از اولین مشخصاتی است که هنگام خرید کنتاکتور بررسی می شود. با این حال، جریان درج شده روی کنتاکتور باید در کنار ولتاژ کاری، رده بهره برداری و شرایط استفاده تفسیر شود. برای مثال، جریان قابل تحمل یک کنتاکتور در رده AC-1 لزوماً با ظرفیت آن در رده AC-3 یکسان نیست.

در کنتاکتور ورودی اینورتر، جریان ورودی درایو و شرایط قطع و وصل اهمیت دارند. در کنتاکتور خروجی، جریان موتور، مشخصات خروجی اینورتر و محدودیت های اعلام شده توسط سازنده باید بررسی شوند. در مدار بای پس نیز کنتاکتور ممکن است در شرایطی با تغذیه مستقیم موتور کار کند؛ بنابراین معیارهای انتخاب آن می تواند با کنتاکتور ورودی درایو متفاوت باشد.

برای انتخاب دقیق جریان نامی، ابتدا پلاک موتور و مشخصات فنی اینورتر را بررسی کنید. سپس محل نصب کنتاکتور و شرایط کاری آن را تعیین کرده و با استفاده از جدول های فنی سازنده، مدل مناسب را انتخاب کنید.

نکته مهم: برای تمام اینورترها و کاربردها نمی توان یک ضریب ثابت برای انتخاب آمپر کنتاکتور در نظر گرفت. انتخاب نهایی باید بر اساس مشخصات واقعی مدار و دستورالعمل سازنده انجام شود.

ولتاژ کاری کنتاکتور

ولتاژ کاری کنتاکتور باید با مدار قدرتی که قرار است قطع و وصل کند سازگار باشد. در بسیاری از تابلوهای برق صنعتی، شبکه سه فاز با ولتاژ نامی ۳۸۰ تا ۴۰۰ ولت استفاده می شود؛ اما این موضوع به معنی قابل استفاده بودن تمام کنتاکتورها در هر مدار سه فاز نیست.

در سمت ورودی اینورتر، ولتاژ شبکه و شرایط تغذیه درایو اهمیت دارند. در سمت خروجی، باید محدودیت های مربوط به خروجی اینورتر و کاربرد مورد نظر بررسی شوند. صرف مشاهده یک عدد ولتاژ روی بدنه کنتاکتور برای تأیید سازگاری آن کافی نیست.

ولتاژ بوبین کنتاکتور

بوبین وظیفه فعال کردن مکانیزم کنتاکتور را بر عهده دارد. ولتاژ بوبین ممکن است ۲۴ ولت DC، ۲۴ ولت AC، ۱۱۰ ولت یا ۲۲۰ تا ۲۳۰ ولت AC باشد. انتخاب ولتاژ مناسب به مدار فرمان و مشخصات مدل کنتاکتور بستگی دارد.

برای مثال، اگر مدار فرمان تابلو با منبع تغذیه ۲۴ ولت DC کار می کند، باید کنتاکتوری انتخاب شود که بوبین آن برای این ولتاژ طراحی شده باشد. اتصال ولتاژ نامناسب ممکن است باعث عمل نکردن کنتاکتور، داغ شدن بوبین یا خرابی آن شود.

در صورتی که فرمان کنتاکتور از خروجی رله اینورتر صادر می شود، ظرفیت کنتاکت خروجی و نوع آن نیز باید بررسی شود. ممکن است برای کنترل بوبین به رله واسط نیاز باشد؛ بنابراین، نباید بدون بررسی مشخصات فنی، بوبین کنتاکتور را مستقیماً به هر خروجی کنترلی متصل کرد.

رده بهره برداری کنتاکتور

رده بهره برداری نشان می دهد کنتاکتور برای چه نوع باری و تحت چه شرایطی از قطع و وصل طراحی شده است. انتخاب رده مناسب اهمیت زیادی دارد، زیرا شرایط کاری یک بار مقاومتی با شرایط قطع و وصل موتور یکسان نیست.

• AC-1: برای بارهای غیرالقایی یا دارای خاصیت القایی ضعیف، مانند برخی بارهای مقاومتی.
• AC-3: برای کاربردهای متداول موتورهای قفس سنجابی، در شرایط تعریف شده در استاندارد.
• AC-4: برای شرایط سخت تر موتور، مانند اینچینگ و برخی عملیات راه اندازی و قطع و وصل خاص.

رده کاری باید متناسب با عملکرد واقعی کنتاکتور انتخاب شود. اگر کنتاکتور در ورودی اینورتر نصب می شود، شرایط قطع و وصل ورودی درایو اهمیت دارد. اگر در مدار بای پس استفاده می شود، باید شرایط کار موتور و مسیر تغذیه نیز بررسی شود.

بنابراین، برای انتخاب کنتاکتور مناسب اینورتر نمی توان فقط به آمپر اسمی اکتفا کرد. رده بهره برداری و شرایط مجاز استفاده باید از کاتالوگ سازنده مشخص شوند.

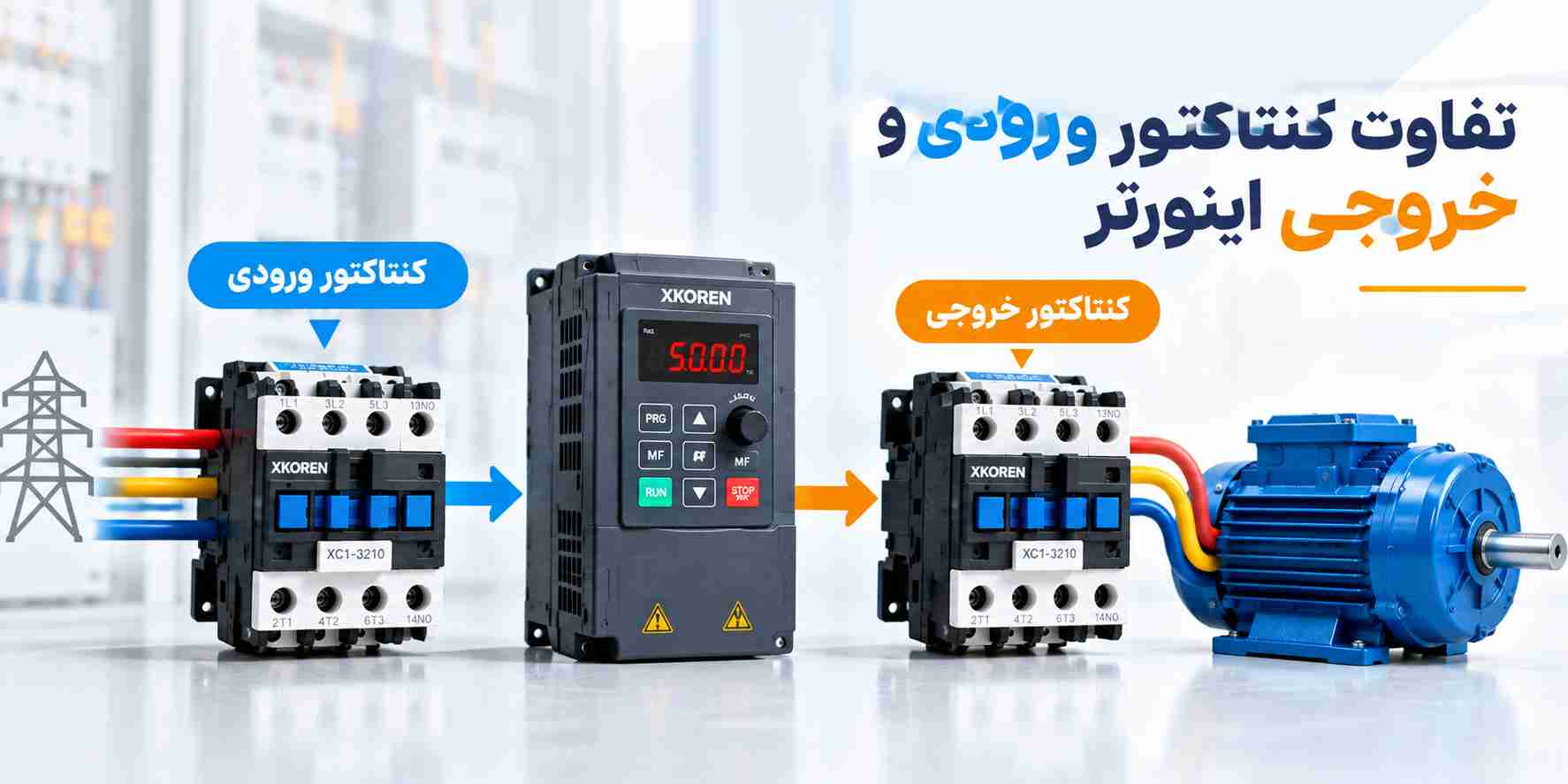

تفاوت کنتاکتور ورودی و خروجی اینورتر

محل نصب کنتاکتور یکی از مهم ترین عوامل در انتخاب آن است. کنتاکتور ورودی و خروجی وظایف متفاوتی دارند و انتخاب آن ها باید بر اساس نقشه مدار و دستورالعمل سازنده انجام شود.

کنتاکتور ورودی اینورتر

کنتاکتور ورودی در مسیر تغذیه برق اینورتر نصب می شود. در صورت نیاز طراحی، این تجهیز می تواند برای قطع و وصل کنترل شده تغذیه در شرایط مشخص مورد استفاده قرار گیرد. با این حال، کنتاکتور ورودی برای همه سیستم های اینورتر الزامی نیست. در بعضی طراحی ها، کلید حفاظتی مناسب وظیفه حفاظت و جداسازی مدار را بر عهده دارد و کنتاکتور فقط زمانی اضافه می شود که نیاز کنترلی یا الزام مشخصی وجود داشته باشد. هنگام انتخاب کنتاکتور ورودی، موارد زیر را بررسی کنید:

• ولتاژ و جریان ورودی نامی اینورتر
• تعداد دفعات قطع و وصل
• ولتاژ بوبین و مشخصات مدار فرمان
• هماهنگی با تجهیزات حفاظتی بالادست
• دمای محیط و شرایط تهویه تابلو
• محدودیت های اعلام شده در دفترچه فنی درایو

کنتاکتور جایگزین کلید حفاظتی مناسب نیست. حفاظت در برابر اضافه جریان و اتصال کوتاه باید با تجهیزات مناسب و بر اساس طراحی مدار تأمین شود.

کنتاکتور خروجی اینورتر

کنتاکتور خروجی در مسیر بین اینورتر و موتور نصب می شود. در بعضی کاربردهای خاص، این تجهیز برای جداسازی موتور یا اجرای مدارهای چند موتوره به کار می رود؛ اما استفاده از آن برای روشن و خاموش کردن عادی موتور در زمان فعال بودن اینورتر، بدون تأیید سازنده، توصیه نمی شود.

خروجی اینورتر با کلیدزنی الکترونیکی تولید می شود. قطع یا وصل کنتاکتور در زمان نامناسب می تواند شرایطی ایجاد کند که برای خروجی درایو مناسب نباشد. در کاربردهای معمول، فرمان شروع و توقف موتور باید از طریق ورودی های کنترلی اینورتر انجام شود.

اگر طراحی به کنتاکتور خروجی نیاز دارد، باید مشخص شود که سازنده اینورتر این کاربرد را مجاز دانسته است یا خیر. همچنین، توالی قطع و وصل، وجود اینترلاک و شرایط توقف موتور باید در نقشه مدار لحاظ شوند.

کنتاکتور در مدار بای پس اینورتر

در برخی سیستم های صنعتی، به ویژه در کاربردهای پمپ و فن، مدار بای پس طراحی می شود تا موتور در شرایط تعریف شده بتواند از مسیری غیر از اینورتر تغذیه شود. چنین مداری ممکن است به کنتاکتورهای متعدد و اینترلاک مناسب نیاز داشته باشد.

در این طراحی، جلوگیری از اتصال هم زمان و ناخواسته خروجی اینورتر به برق مستقیم شبکه اهمیت حیاتی دارد. توالی عملکرد کنتاکتورها باید به گونه ای طراحی شود که حالت های ناسازگار امکان پذیر نباشند.

مدار بای پس برای همه پروژه ها ضروری نیست و طراحی آن باید با توجه به نیاز فرآیند، مشخصات موتور، حفاظت های مورد نیاز و دستورالعمل سازندگان انجام شود.

چگونه آمپر کنتاکتور مناسب اینورتر را انتخاب کنیم؟

برای انتخاب جریان نامی کنتاکتور، ابتدا باید مشخصات موتور و اینورتر را بررسی کنید. سپس با توجه به محل نصب، نوع عملکرد و اطلاعات کاتالوگ سازنده، مدل مناسب را انتخاب کنید.

گام اول: اطلاعات پلاک موتور را بررسی کنید

توان موتور، ولتاژ نامی، جریان نامی، فرکانس، ضریب توان و نوع اتصال از اطلاعات مهم پلاک موتور هستند. جریان نامی موتور یکی از داده های اصلی انتخاب تجهیزات است؛ اما به تنهایی برای تعیین ظرفیت تمام کنتاکتورها کافی نیست.

گام دوم: مشخصات اینورتر را استخراج کنید

مدل دقیق اینورتر، ولتاژ ورودی و خروجی، جریان نامی و محدودیت های اتصال تجهیزات خارجی را بررسی کنید. جریان ورودی درایو ممکن است با جریان خروجی آن یکسان نباشد؛ بنابراین، انتخاب کنتاکتور ورودی فقط بر اساس جریان نامی موتور می تواند اشتباه باشد.

گام سوم: محل نصب کنتاکتور را مشخص کنید

مشخص کنید کنتاکتور در ورودی اینورتر، خروجی آن یا مدار بای پس نصب خواهد شد. هر یک از این کاربردها شرایط کاری متفاوتی دارند و باید با معیارهای مناسب ارزیابی شوند.

گام چهارم: رده بهره برداری را تعیین کنید

رده کاری باید با نوع بار و شرایط قطع و وصل سازگار باشد. مقدار جریان درج شده برای یک رده را نباید بدون بررسی به رده دیگر تعمیم داد.

گام پنجم: شرایط محیطی را در نظر بگیرید

دمای داخل تابلو، تهویه، تراکم تجهیزات، تعداد دفعات عملکرد و نحوه نصب می توانند بر ظرفیت مجاز کنتاکتور اثر بگذارند. در تابلوهای پرتراکم، رعایت دستورالعمل نصب سازنده اهمیت ویژه ای دارد.

گام ششم: هماهنگی تجهیزات حفاظتی را بررسی کنید

کنتاکتور وظیفه قطع و وصل مدار را انجام می دهد و به تنهایی حفاظت کامل در برابر اضافه بار و اتصال کوتاه را تأمین نمی کند. تجهیزات حفاظتی باید با مشخصات موتور، اینورتر و نقشه مدار هماهنگ باشند.

برای آشنایی با انتخاب کنتاکتور در مدارهای موتور، مقاله راهنمای انتخاب کنتاکتور موتور و مطلب انتخاب کنتاکتور برای موتور سه فاز را مطالعه کنید. این مطالب می توانند در شناخت معیارهای انتخاب کنتاکتور در کاربردهای موتور به شما کمک کنند.

آیا برای اینورتر حتماً باید کنتاکتور نصب شود؟

خیر. استفاده از کنتاکتور در مدار اینورتر به نیاز طراحی بستگی دارد. در بسیاری از کاربردها، اینورتر می تواند موتور را از طریق فرمان های کنترلی خود روشن و خاموش کند و نیازی نیست برای هر فرمان توقف، برق قدرت با کنتاکتور قطع شود. کنتاکتور ممکن است در شرایط زیر مورد نیاز باشد:

• نیاز به قطع و وصل کنترل شده تغذیه اینورتر
• وجود الزامات مشخص برای جداسازی مدار
• طراحی سیستم بای پس
• استفاده از چند موتور با سازوکار انتخاب و جداسازی مناسب
• نیازهای خاص کنترلی یا ایمنی که در طراحی تأیید شده اند

در مقابل، نصب کنتاکتور بدون بررسی نیاز واقعی می تواند هزینه و پیچیدگی تابلو را افزایش دهد. قطع و وصل مکرر تغذیه اینورتر ممکن است محدودیت هایی از نظر زمان شارژ مجدد مدار داخلی و تعداد دفعات روشن شدن داشته باشد. برای اطلاع از این محدودیت ها باید دفترچه فنی همان مدل درایو بررسی شود.

اگر هدف فقط توقف عادی موتور است، استفاده از فرمان توقف اینورتر معمولاً راهکار مناسب تری است. اگر هدف جداسازی ایمن برق برای تعمیرات باشد، باید از روش جداسازی و قفل گذاری مورد تأیید مقررات و سازنده استفاده شود؛ زیرا فرمان توقف نرم افزاری به تنهایی لزوماً جداسازی ایمن برق را تضمین نمی کند.

ارتباط کنتاکتور با بیمتال و کلید حرارتی

در مدارهای موتور، انتخاب کنتاکتور باید در کنار تجهیزات حفاظتی بررسی شود. کنتاکتور برای کنترل و قطع و وصل مدار به کار می رود؛ در حالی که بیمتال و کلید حرارتی وظایف حفاظتی مشخصی دارند.

بیمتال یا رله اضافه بار برای تشخیص شرایط اضافه بار موتور استفاده می شود و معمولاً از طریق مدار فرمان باعث قطع کنتاکتور می شود. کلید حرارتی یا محافظ موتور نیز بسته به مدل، برای حفاظت موتور در برابر اضافه بار و اتصال کوتاه طراحی شده است. انتخاب و هماهنگی این تجهیزات باید با مشخصات موتور، اینورتر و نقشه مدار سازگار باشد.

در سیستم دارای اینورتر، نباید بدون بررسی دستورالعمل سازنده، تجهیزات حفاظتی متداول مدار راه اندازی مستقیم را عیناً در خروجی درایو قرار داد. نحوه حفاظت موتور، محل نصب تجهیزات و تنظیمات حفاظتی باید بر اساس طراحی سازنده درایو انجام شود. برای بررسی تجهیزات مرتبط، می توانید به صفحات زیر مراجعه کنید:

• مشاهده انواع کنتاکتور برق
• مشاهده انواع بیمتال
• مشاهده انواع کلید حرارتی
• مشاهده انواع کلید اتوماتیک MCCB
• مشاهده انواع فیوز مینیاتوری
• مشاهده انواع اینورتر صنعتی

برای شناخت بهتر نقش تجهیزات حفاظتی در سیستم های موتور، مقاله حفاظت موتور الکتریکی نیز می تواند مفید باشد. همچنین، برای درک تفاوت عملکرد کنتاکتور و بیمتال، مطلب تفاوت کنتاکتور و بیمتال را مطالعه کنید.

نقش کنتاکت کمکی و مدار فرمان در انتخاب کنتاکتور

در بسیاری از تابلوهای صنعتی، کنتاکتور علاوه بر کنتاکت های اصلی، به کنتاکت های کمکی نیاز دارد. کنتاکت کمکی می تواند وضعیت وصل یا قطع کنتاکتور را به مدار فرمان اعلام کند، در مدارهای اینترلاک مورد استفاده قرار گیرد یا برای جلوگیری از عملکرد هم زمان دو کنتاکتور ناسازگار به کار رود.

برای نمونه، در یک مدار بای پس ممکن است کنتاکت های کمکی در مدار فرمان نقش مهمی در جلوگیری از وصل هم زمان کنتاکتور بای پس و مسیر اینورتر داشته باشند. تعداد، نوع و آرایش کنتاکت های کمکی باید بر اساس نقشه فرمان و نیاز واقعی سیستم تعیین شود.

هنگام انتخاب کنتاکتور مناسب اینورتر، موارد زیر را نیز بررسی کنید:

• تعداد کنتاکت های کمکی باز و بسته
• قابلیت نصب کنتاکت کمکی اضافی
• سازگاری بوبین با مدار فرمان
• نیاز به اینترلاک مکانیکی یا الکتریکی
• تعداد دفعات عملکرد در شرایط واقعی کار

این مشخصات در تابلوهای اتوماسیون و مدارهای چند کنتاکتوره اهمیت ویژه ای دارند؛ زیرا انتخاب نادرست می تواند عملکرد مدار فرمان را مختل کند یا مانع اجرای صحیح توالی عملکرد تجهیزات شود.

اشتباهات رایج هنگام انتخاب کنتاکتور مناسب اینورتر

انتخاب صرفاً بر اساس آمپر

یکی از اشتباهات متداول، انتخاب کنتاکتور فقط بر اساس جریان نامی موتور است. جریان باید در کنار رده بهره برداری، محل نصب، ولتاژ کاری و شرایط قطع و وصل بررسی شود.

استفاده از کنتاکتور خروجی برای روشن و خاموش کردن روزمره موتور

قطع و وصل خروجی اینورتر در زمان فعال بودن درایو می تواند باعث اختلال یا آسیب شود. برای کنترل عادی موتور بهتر است از فرمان های کنترلی خود اینورتر استفاده شود، مگر اینکه سازنده کاربرد خاصی را مجاز دانسته باشد.

نادیده گرفتن ولتاژ بوبین

ولتاژ بوبین باید با مدار فرمان تطبیق داشته باشد. انتخاب اشتباه ممکن است باعث عمل نکردن یا خرابی کنتاکتور شود.

فرض اینکه کنتاکتور جایگزین حفاظت است

کنتاکتور به تنهایی جایگزین کلید حفاظتی مناسب، حفاظت موتور یا تجهیزات حفاظت اتصال کوتاه نیست. این تجهیزات باید با توجه به نوع مدار و مشخصات سازنده انتخاب شوند.

نصب کنتاکتور بدون بررسی دفترچه اینورتر

محدودیت های نصب تجهیزات در سمت ورودی یا خروجی ممکن است بین مدل های مختلف متفاوت باشند. پیش از تصمیم گیری باید دفترچه فنی همان مدل بررسی شود.

بی توجهی به تعداد دفعات قطع و وصل

اگر کنتاکتور در طول روز بارها عمل کند، عمر الکتریکی و ظرفیت عملکردی آن اهمیت بیشتری پیدا می کند. باید مدلی انتخاب شود که با شرایط واقعی کار سازگار باشد.

انتخاب تجهیزات بدون بررسی هماهنگی مدار

در سیستم های مجهز به اینورتر، هماهنگی میان کنتاکتور، کلید حفاظتی، تجهیزات حفاظت موتور و مدار فرمان اهمیت دارد. انتخاب جداگانه هر قطعه بدون بررسی عملکرد کل سیستم می تواند مشکلاتی در زمان بهره برداری ایجاد کند.

چک لیست نهایی خرید کنتاکتور برای اینورتر

پیش از خرید، اطلاعات زیر را جمع آوری کنید تا انتخاب مدل دقیق تر و سریع تر انجام شود.

اطلاعات مورد نیاز	پرسش برای بررسی
نوع کاربرد	کنتاکتور برای ورودی، خروجی یا بای پس اینورتر است؟
مدل اینورتر	سازنده و مدل دقیق درایو چیست؟
جریان و ولتاژ	مشخصات ورودی درایو و جریان موتور چقدر است؟
رده بهره برداری	کنتاکتور برای چه نوع بار و عملیاتی استفاده می شود؟
ولتاژ بوبین	مدار فرمان از چه ولتاژی استفاده می کند؟
تعداد دفعات عملکرد	کنتاکتور در ساعت یا روز چند بار قطع و وصل می شود؟
مدار حفاظتی	چه کلیدها و تجهیزات حفاظتی در مدار نصب شده اند؟
شرایط محیطی	دما، تهویه و شرایط نصب تابلو چگونه است؟
کنتاکت کمکی	چه تعداد کنتاکت کمکی باز یا بسته لازم است؟

با جمع آوری این اطلاعات می توان مدل مناسب را بر اساس کاتالوگ سازنده بررسی کرد و از خرید کنتاکتور نامتناسب با کاربرد جلوگیری کرد.

چرا انتخاب صحیح کنتاکتور در کنار اینورتر اهمیت دارد؟

کنتاکتور بخشی از یک سیستم کنترلی و حفاظتی است و عملکرد صحیح آن به هماهنگی با سایر تجهیزات وابسته است. انتخاب مناسب می تواند قابلیت اطمینان مدار را افزایش دهد، از قطع و وصل ناخواسته جلوگیری کند و به افزایش عمر تجهیزات کمک کند. در مقابل، انتخاب نادرست ممکن است هزینه تعمیرات را افزایش دهد یا موجب توقف خط تولید شود.

در پروژه های صنعتی، بهتر است انتخاب کنتاکتور بر اساس اطلاعات واقعی موتور و اینورتر انجام شود، نه صرفاً بر اساس تجربه یک پروژه دیگر. حتی دو موتور با توان یکسان ممکن است به دلیل جریان نامی، نوع بار، شرایط راه اندازی و نحوه استفاده از اینورتر، به بررسی های متفاوتی نیاز داشته باشند.

نوآوران ماشین، تأمین کننده تجهیزات برق صنعتی و عرضه کننده محصولات با برند XKOREN، امکان بررسی و تهیه تجهیزات مورد نیاز تابلوهای برق صنعتی را فراهم می کند. برای مشاهده محصولات می توانید به صفحه کنتاکتور برق و  اینورتر صنعتی مراجعه کنید. همچنین، از طریق فروشگاه نوآوران ماشین می توانید سایر تجهیزات مرتبط با برق صنعتی را بررسی کنید.

سوالات متداول درباره کنتاکتور مناسب اینورتر

1. کنتاکتور مناسب اینورتر چه مشخصاتی باید داشته باشد؟ جریان و ولتاژ کاری متناسب، رده بهره برداری مناسب، ولتاژ بوبین سازگار با مدار فرمان و قابلیت عملکرد در شرایط محیطی پروژه از مشخصات اصلی هستند. محل نصب کنتاکتور و دستورالعمل سازنده اینورتر نیز باید بررسی شوند.
2. آیا آمپر کنتاکتور باید از آمپر موتور بیشتر باشد؟ نمی توان یک قاعده ثابت را برای همه کاربردها بیان کرد. انتخاب باید بر اساس جریان کاری، رده بهره برداری، محل نصب و جدول های فنی سازنده انجام شود. صرفاً بزرگ تر بودن آمپر کنتاکتور تضمین نمی کند که مدل انتخاب شده مناسب باشد.
3. آیا کنتاکتور ورودی اینورتر ضروری است؟ خیر، در همه سیستم ها ضروری نیست. ضرورت آن به نیازهای کنترل، جداسازی، هماهنگی حفاظتی و دستورالعمل سازنده درایو بستگی دارد.
4. آیا می توان کنتاکتور را بین اینورتر و موتور نصب کرد؟ در برخی کاربردهای خاص امکان پذیر است، اما باید با دستورالعمل سازنده سازگار باشد. قطع و وصل کنتاکتور خروجی در زمان فعال بودن اینورتر برای کنترل عادی موتور توصیه نمی شود؛ معمولاً باید از فرمان های کنترلی خود درایو استفاده کرد.
5. برای بوبین کنتاکتور اینورتر چه ولتاژی مناسب است؟ ولتاژ مناسب به مدار فرمان بستگی دارد. باید مشخص شود مدار از ۲۴ ولت DC، ۲۴ ولت AC، ۱۱۰ ولت، ۲۲۰ تا ۲۳۰ ولت AC یا ولتاژ دیگری استفاده می کند و سپس کنتاکتور سازگار انتخاب شود.
6. آیا کنتاکتور از موتور در برابر اضافه بار محافظت می کند؟ کنتاکتور به تنهایی تجهیز حفاظت اضافه بار نیست. حفاظت موتور باید با استفاده از امکانات حفاظتی اینورتر و تجهیزات مناسب دیگر، بر اساس طراحی مدار و دستورالعمل سازنده انجام شود.
7. آیا یک کنتاکتور برای تمام اینورترها مناسب است؟ خیر. مدل اینورتر، جریان و ولتاژ، محل نصب کنتاکتور، رده بهره برداری و شرایط عملکرد باید بررسی شوند. برای انتخاب نهایی به مشخصات فنی دقیق هر دو تجهیز نیاز است.
8. هنگام خرید کنتاکتور مناسب اینورتر چه اطلاعاتی به فروشنده بدهیم؟ مدل اینورتر، جریان و توان موتور، ولتاژ مدار، محل نصب کنتاکتور، ولتاژ بوبین و تعداد دفعات قطع و وصل را اعلام کنید. اگر کنتاکتور برای بای پس یا خروجی اینورتر استفاده می شود، نقشه مدار و دستورالعمل سازنده نیز اهمیت دارند.
