حفاظت موتور الکتریکی یکی از مهم ترین بخش های طراحی تابلو برق و سیستم های صنعتی است. الکتروموتورها در زمان راه اندازی، کار مداوم، تغییر بار و شرایط غیر عادی شبکه در معرض عواملی مانند اضافه بار، اتصال کوتاه، قطع فاز، عدم تعادل جریان، گیرپاژ و افزایش دما قرار می گیرند و اگر تجهیزات حفاظتی متناسب با نوع موتور و شرایط کاری انتخاب نشوند، احتمال آسیب دیدن سیم پیچی، کاهش عمر موتور، توقف خط تولید و افزایش هزینه تعمیرات بالا می رود.
در یک سیستم اصولی، حفاظت موتور فقط به یک تجهیز محدود نمی شود. بسته به نوع موتور، توان، جریان نامی، روش راه اندازی و ساختار تابلو ممکن است تجهیزاتی مانند کنتاکتور برق، بیمتال، MPCB، کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان و اینورتر در کنار یکدیگر یا در ساختارهای متفاوت مورد استفاده قرار گیرند. بنابراین انتخاب تجهیزات حفاظت موتور باید بر اساس عملکرد واقعی هر تجهیز انجام شود، نه صرفا بر اساس آمپراژ یا برند.
حفاظت موتور الکتریکی چیست؟
حفاظت موتور الکتریکی مجموعه ای از روش ها و تجهیزات است که برای جلوگیری یا محدود کردن آسیب های ناشی از شرایط غیر عادی مانند اضافه بار، اتصال کوتاه، خطای فاز، افزایش دما و برخی خطاهای الکتریکی و مکانیکی به کار می رود.
هدف اصلی حفاظت موتور این نیست که موتور را در برابر هر نوع خطایی با یک تجهیز واحد محافظت کنیم؛ بلکه باید برای هر نوع خطر، تجهیزی انتخاب شود که وظیفه آن را به درستی انجام دهد. برای مثال، بیمتال عمدتا برای حفاظت در برابر اضافه بار موتور استفاده می شود، در حالی که حفاظت اتصال کوتاه به تجهیز دیگری نیاز دارد. از طرف دیگر، کنتاکتور وظیفه اصلی قطع و وصل و کنترل مدار قدرت را بر عهده دارد و به تنهایی تجهیز حفاظت اضافه بار محسوب نمی شود.
به همین دلیل، در طراحی یک مدار موتور باید میان کنترل، حفاظت اضافه بار، حفاظت اتصال کوتاه و سایر حفاظت های مورد نیاز تفاوت قائل شد.
چرا حفاظت موتور اهمیت دارد؟
موتورهای صنعتی معمولا بخش مهمی از تجهیزات تولید، پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات را تشکیل می دهند. خرابی یک موتور فقط هزینه تعمیر یا تعویض خود موتور را ایجاد نمی کند؛ در بسیاری از خطوط صنعتی توقف موتور می تواند باعث توقف بخشی از فرآیند تولید شود.
انتخاب صحیح تجهیزات حفاظتی می تواند در کاهش ریسک آسیب سیم پیچی، جلوگیری از ادامه کار موتور در شرایط نامناسب و افزایش قابلیت اطمینان تابلو برق موثر باشد. البته میزان حفاظت مورد نیاز به نوع موتور، طراحی مدار و شرایط کاری بستگی دارد و نمی توان یک ترکیب ثابت را برای تمام موتورها تجویز کرد.
برای آشنایی کامل تر با ساختار تجهیزات حفاظتی، مقاله انواع تجهیزات حفاظتی تابلو برق صنعتی؛ راهنمای کامل انتخاب نیز می تواند مرجع مناسبی باشد.

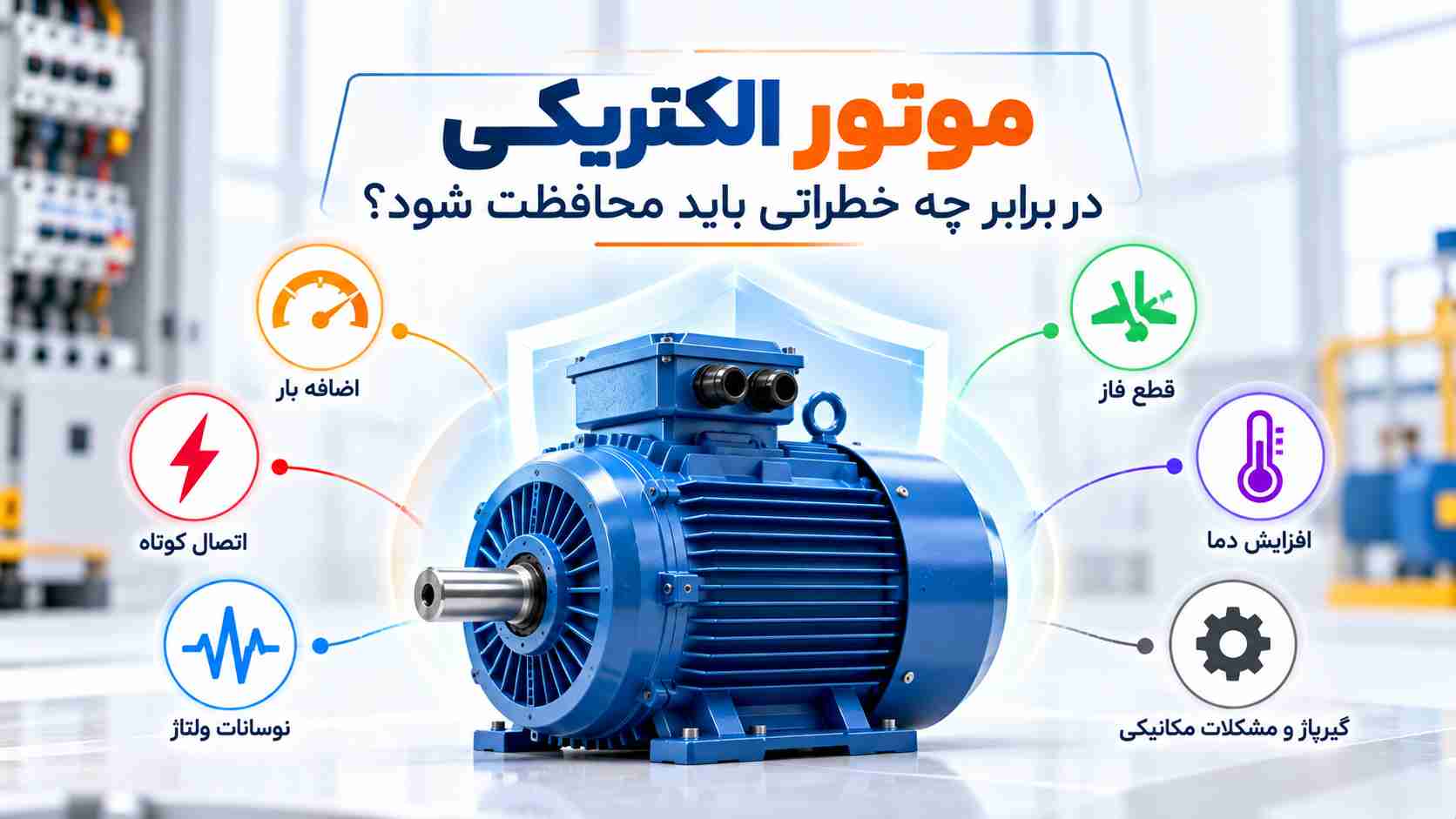

موتور الکتریکی در برابر چه خطراتی باید محافظت شود؟
یکی از مهم ترین نکات در حفاظت موتور این است که ابتدا نوع خطر را شناسایی کنیم. مهم ترین شرایطی که معمولا در طراحی حفاظت موتور مورد توجه قرار می گیرند عبارتند از:
| خطر | اثر احتمالی | تجهیزات مرتبط |
|---|---|---|
| اضافه بار | افزایش جریان و دمای موتور | بیمتال، MPCB، کلید حرارتی |
| اتصال کوتاه | جریان بسیار شدید و آسیب مدار | کلید اتوماتیک، فیوز و تجهیزات حفاظت اتصال کوتاه |
| قطع فاز | افزایش جریان در فازهای باقی مانده و داغ شدن موتور | تجهیزات حفاظت مناسب موتور |
| عدم تعادل فازها | افزایش دما و کاهش عملکرد موتور | رله ها و تجهیزات حفاظتی متناسب |
| گیرپاژ | افزایش جریان و فشار حرارتی | بیمتال، MPCB یا ساختار حفاظتی مناسب |
| افزایش دما | کاهش عمر عایق و سیم پیچی | حفاظت حرارتی متناسب با موتور |
| نوسانات و شرایط نامناسب ولتاژ | اختلال در عملکرد و افزایش تنش موتور | تجهیزات حفاظتی و کنترلی مناسب |
نکته مهم این است که همه این تجهیزات عملکرد یکسانی ندارند و نمی توان مثلا بیمتال را جایگزین کلید حفاظت اتصال کوتاه یا کنتاکتور را جایگزین تجهیزات حفاظتی کرد.
حفاظت موتور در برابر اضافه بار
اضافه بار زمانی اتفاق می افتد که موتور برای مدت مشخصی بیشتر از شرایط طراحی خود تحت بار قرار گیرد. در این حالت جریان موتور افزایش پیدا می کند و اگر وضعیت ادامه پیدا کند، دمای سیم پیچی بالا می رود. بیمتال یکی از تجهیزات متداول برای حفاظت موتور در برابر اضافه بار است. این تجهیز با توجه به افزایش جریان و اثر حرارتی آن عمل می کند و در صورت تشخیص شرایط اضافه بار، مدار فرمان را تغییر می دهد تا موتور از مدار خارج شود؛ در ساختارهای رایج این کار از طریق قطع مدار فرمان کنتاکتور انجام می شود.
برای انتخاب صحیح بیمتال، جریان نامی موتور از روی پلاک اهمیت زیادی دارد. محدوده تنظیم بیمتال باید با جریان واقعی موتور و شرایط کاری آن هماهنگ باشد.
برای مطالعه تخصصی تر می توانید به مقاله بی متال چیست و چطور از مدار حفاظت می کند؟ مراجعه کنید.
حفاظت موتور در برابر اتصال کوتاه
اتصال کوتاه با اضافه بار عادی تفاوت دارد و معمولا با افزایش بسیار سریع جریان همراه است. بنابراین تجهیزی که برای اضافه بار طراحی شده، لزوما نمی تواند به تنهایی حفاظت اتصال کوتاه را تامین کند. در یک مدار موتور ممکن است حفاظت اتصال کوتاه توسط فیوز یا کلید حفاظتی مناسب در بخش بالادست مدار انجام شود. در برخی ساختارها نیز MPCB یا کلید حرارتی می تواند قابلیت حفاظت در برابر اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب کند؛ البته انتخاب نهایی باید بر اساس مشخصات فنی تجهیز و طراحی مدار انجام شود.
اگر در انتخاب بین تجهیزات مختلف تردید دارید، مقاله تفاوت MCB، MCCB، RCCB و MPCB چیست؟ راهنمای انتخاب کلید حفاظتی دید مناسبی برای مقایسه وظایف این تجهیزات ارائه می دهد.
حفاظت موتور در برابر قطع فاز و عدم تعادل فاز
در موتورهای سه فاز، قطع شدن یکی از فازها یا ایجاد عدم تعادل قابل توجه میان فازها می تواند باعث افزایش جریان در فازهای باقی مانده و افزایش دمای موتور شود. ادامه کار موتور در چنین شرایطی می تواند به سیم پیچی آسیب بزند. نوع حفاظت مورد نیاز در این شرایط به طراحی سیستم بستگی دارد. در پروژه های صنعتی باید مشخص شود که تجهیز حفاظتی مورد استفاده چه خطاهایی را تشخیص می دهد و آیا حفاظت مورد نیاز موتور را پوشش می دهد یا خیر.
بنابراین هنگام خرید تجهیزات حفاظت موتور، فقط عبارت هایی مانند «محافظ موتور» یا «آمپراژ» کافی نیست و باید مشخصات فنی و عملکرد واقعی محصول بررسی شود.

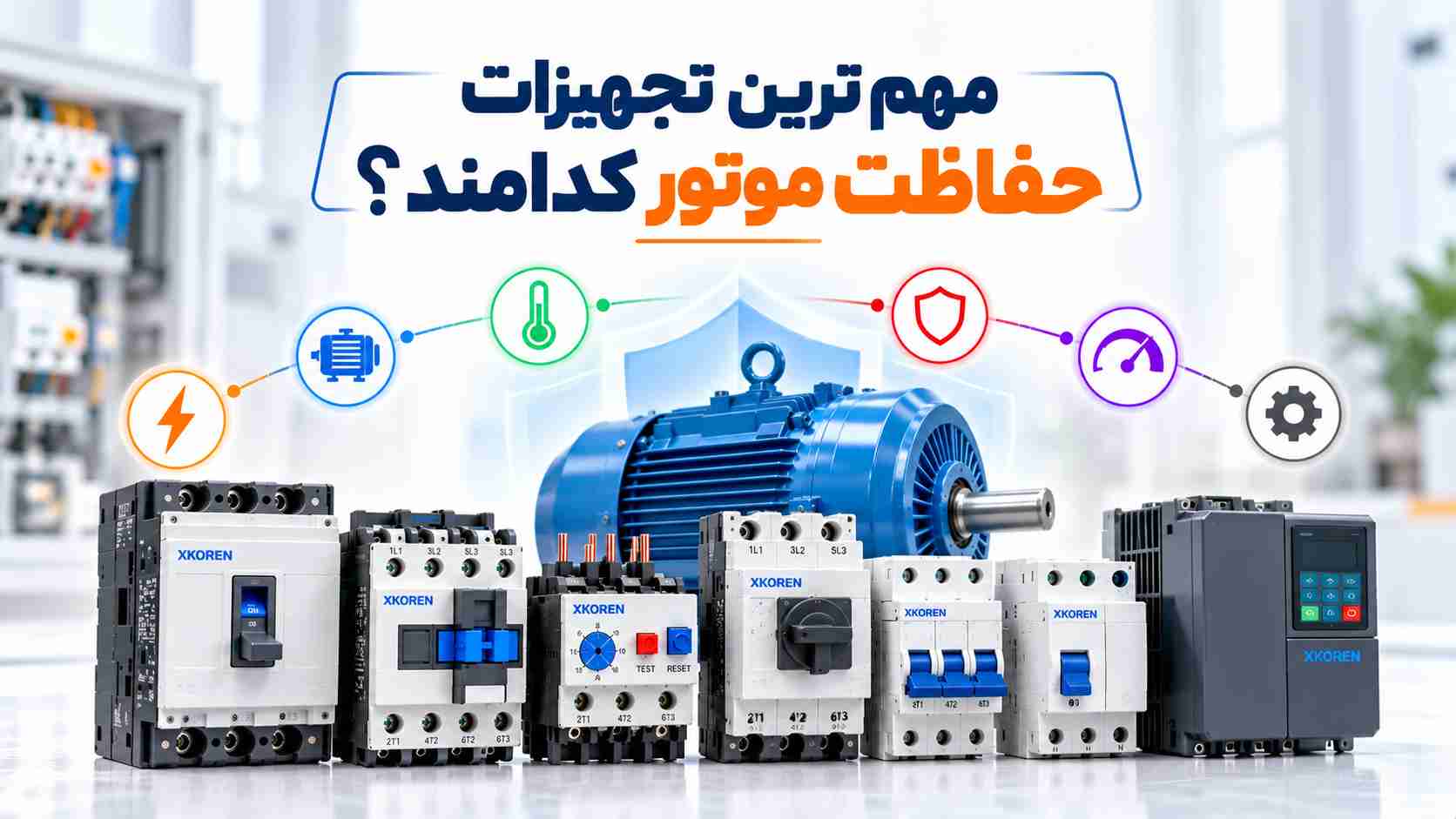

مهم ترین تجهیزات حفاظت موتور کدامند؟
در تابلوهای برق صنعتی تجهیزات مختلفی می توانند در کنترل و حفاظت مدار موتور نقش داشته باشند. مهم ترین آنها عبارتند از:
1. بیمتال
بیمتال یا رله اضافه بار برای حفاظت موتور در برابر اضافه بار استفاده می شود. در مدارهای متداول، بیمتال در کنار کنتاکتور قرار می گیرد و از طریق کنتاکت کمکی خود می تواند مدار فرمان را در شرایط اضافه بار قطع کند.
2. MPCB
MPCB چیست؟ MPCB یا کلید حفاظت موتور، تجهیزی است که برای حفاظت اختصاصی مدار موتور طراحی شده و بسته به مدل می تواند حفاظت هایی مانند اضافه بار و اتصال کوتاه را در یک تجهیز ارائه کند.
برای مطالعه کامل تر، مقاله MPCB چیست؟ کلید حفاظت موتور چگونه کار می کند و چه تفاوتی با بیمتال و MCCB دارد؟ را ببینید.
3. کلید حرارتی
کلید حرارتی در ساختارهای متداول حفاظت موتور می تواند حفاظت اضافه بار و اتصال کوتاه را در یک تجهیز ترکیب کند. محدوده تنظیم جریان، قدرت قطع و سایر مشخصات باید با موتور و مدار هماهنگ باشد.
4. کنتاکتور
کنتاکتور عمدتا برای قطع و وصل و کنترل مدار قدرت استفاده می شود. بنابراین نباید آن را به تنهایی به عنوان تجهیز حفاظت اضافه بار موتور در نظر گرفت.
5. کلید اتوماتیک
کلید اتوماتیک یا MCCB معمولا در بخش های اصلی تابلو و مدارهای با جریان بالاتر برای حفاظت در برابر اضافه جریان و اتصال کوتاه مورد استفاده قرار می گیرد.
6. فیوز مینیاتوری
فیوز مینیاتوری بیشتر برای حفاظت مدارهای فرعی در برابر اضافه جریان کاربرد دارد. انتخاب تیپ و جریان آن برای مدارهای دارای موتور باید با توجه به جریان راه اندازی و شرایط مدار انجام شود.
7. کلید محافظ جان
کلید محافظ جان با هدف تشخیص جریان نشتی و افزایش ایمنی در برابر برخی خطرات ناشی از نشتی جریان استفاده می شود. این تجهیز جایگزین حفاظت اضافه بار یا اتصال کوتاه موتور نیست.
8. اینورتر
اینورتر صنعتی علاوه بر کنترل سرعت و فرکانس موتور، در برخی سیستم ها قابلیت های حفاظتی و کنترلی متناسب با مدل خود دارد. با این حال نباید صرفا به دلیل وجود این قابلیت ها، تمام تجهیزات حفاظتی دیگر را بدون بررسی طراحی مدار حذف کرد.
نقش کنتاکتور در حفاظت و کنترل موتور
کنتاکتور در بسیاری از مدارهای موتور به عنوان تجهیز اصلی قطع و وصل مدار قدرت استفاده می شود. مدار فرمان می تواند با استفاده از شستی، PLC یا سایر تجهیزات، بوبین کنتاکتور را کنترل کند و در نتیجه مدار قدرت موتور را وصل یا قطع نماید. اما یک نکته بسیار مهم وجود دارد: کنتاکتور به تنهایی حفاظت اضافه بار موتور را تامین نمی کند.
به همین دلیل در ساختار کلاسیک راه اندازی موتور ممکن است مسیر قدرت به صورت کلی شامل حفاظت اولیه، کنتاکتور، بیمتال و موتور باشد. در مدار فرمان نیز کنتاکت حفاظتی بیمتال می تواند در مسیر بوبین کنتاکتور قرار گیرد تا هنگام اضافه بار، فرمان قطع صادر شود.
برای بررسی دقیق این موضوع مقاله تفاوت کنتاکتور و بیمتال چیست؟ آیا هر دو برای حفاظت موتور لازم هستند؟ را مطالعه کنید.
بیمتال چه نقشی در حفاظت موتور دارد؟
بیمتال بیشتر برای تشخیص و حفاظت در برابر اضافه بار موتور استفاده می شود. انتخاب آن باید بر اساس جریان نامی موتور و محدوده تنظیم تجهیز انجام شود. برای مثال، اگر جریان نامی موتور روی پلاک مشخص شده باشد، نمی توان صرفا بر اساس توان موتور یک بیمتال را انتخاب کرد و از شرایط واقعی موتور صرف نظر کرد. ولتاژ، جریان نامی، شرایط بار، روش راه اندازی و اطلاعات سازنده نیز می توانند در انتخاب نهایی موثر باشند.
بنابراین آمپراژ بیمتال باید با محدوده جریان موتور هماهنگ باشد، نه اینکه صرفا برابر با آمپراژ کنتاکتور انتخاب شود.
MPCB، بیمتال و کلید حرارتی چه تفاوتی دارند؟
این سه تجهیز در بسیاری از پروژه ها با یکدیگر اشتباه گرفته می شوند، در حالی که ساختار و کاربرد آنها دقیقا یکسان نیست.
| تجهیز | کاربرد اصلی | اضافه بار | اتصال کوتاه | نیاز به کنتاکتور |
|---|---|---|---|---|
| بیمتال | حفاظت اضافه بار موتور | ✓ | به تنهایی خیر | معمولا در مدارهای متداول بله |
| MPCB | حفاظت اختصاصی مدار موتور | ✓ | بسته به مدل ✓ | بسته به طراحی |
| کلید حرارتی | حفاظت موتور | ✓ | ✓ در ساختار مناسب | بسته به طراحی |
| کنتاکتور | کنترل و قطع و وصل | به تنهایی خیر | خیر | خود تجهیز کنترل کننده است |
| MCCB | حفاظت مدار اصلی | ✓ بسته به تنظیمات | ✓ | بسته به طراحی |
بنابراین پاسخ به سوال «بیمتال بهتر است یا MPCB؟» به نوع طراحی مدار بستگی دارد. اگر ساختار مدار بر پایه کنتاکتور و رله اضافه بار باشد، بیمتال می تواند انتخاب مناسبی باشد؛ در ساختارهایی که حفاظت اختصاصی مدار موتور با یک تجهیز مورد نیاز است، MPCB می تواند گزینه مناسب تری باشد.
آیا برای هر موتور به کنتاکتور و بیمتال نیاز داریم؟
خیر. این یکی از مهم ترین نکات در طراحی حفاظت موتور است. در یک مدار کلاسیک ممکن است از کنتاکتور + بیمتال + حفاظت اتصال کوتاه استفاده شود. در مدار دیگری ممکن است MPCB + کنتاکتور مورد استفاده قرار گیرد و در بعضی طراحی ها نیز ساختار متفاوتی به کار رود. بنابراین قبل از خرید باید مشخص شود:
- موتور چه توانی دارد؟
- جریان نامی موتور چقدر است؟
- تک فاز است یا سه فاز؟
- روش راه اندازی چیست؟
- آیا کنترل از طریق کنتاکتور انجام می شود؟
- حفاظت اتصال کوتاه چگونه انجام می شود؟
- آیا موتور با اینورتر کار می کند؟
- شرایط محیطی و بار موتور چگونه است؟

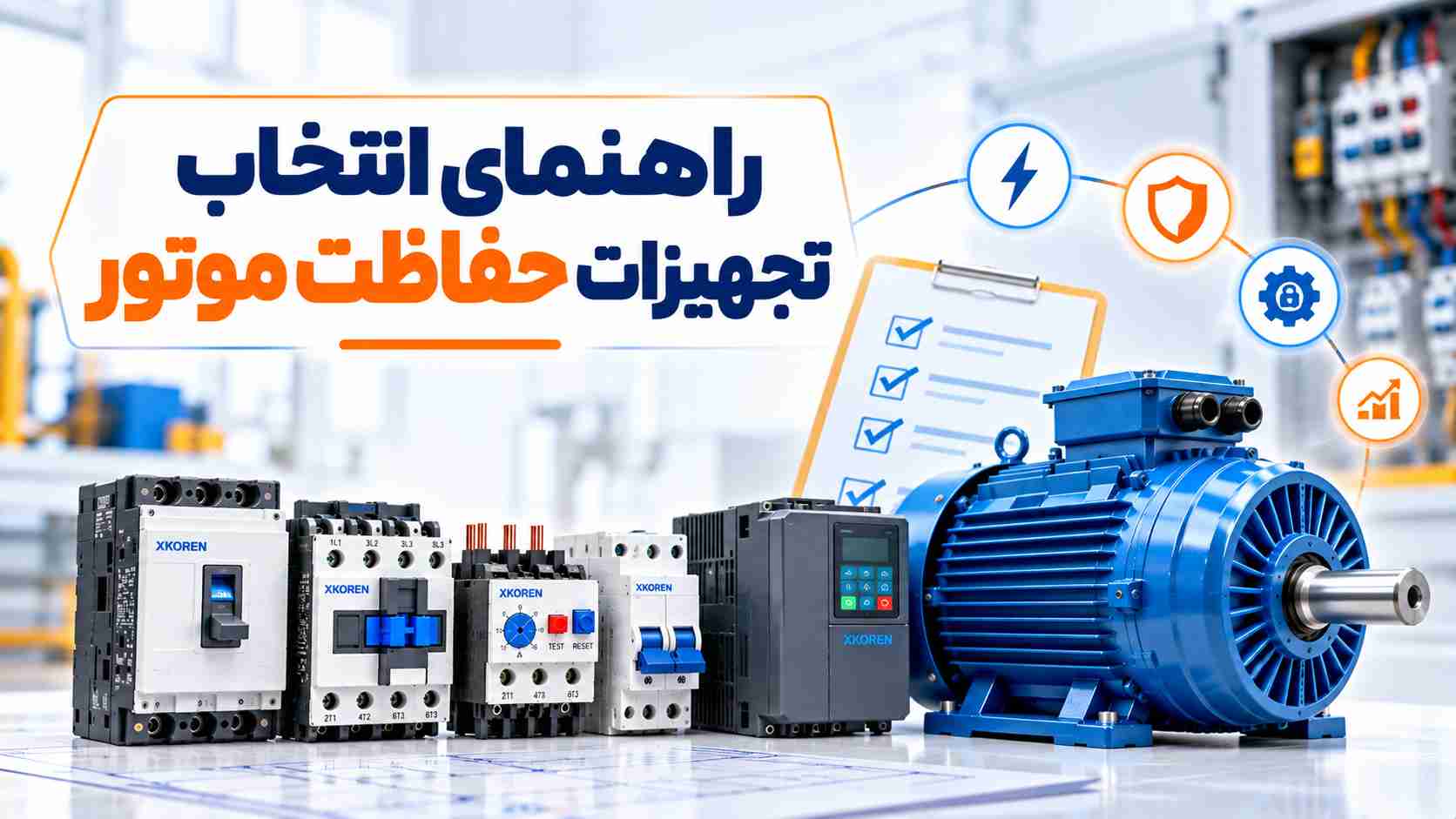

راهنمای انتخاب تجهیزات حفاظت موتور
برای انتخاب تجهیزات حفاظت موتور، اولین و مهم ترین مرجع پلاک موتور است. جریان نامی، ولتاژ، توان، فرکانس، تعداد فاز و سایر اطلاعات پلاک باید بررسی شوند. پس از آن باید نوع حفاظت مورد نیاز مشخص شود. در مرحله بعد، جریان و مشخصات فنی تجهیزات انتخاب می شوند.
| مورد بررسی | اهمیت در انتخاب |
|---|---|
| جریان نامی موتور | تعیین محدوده حفاظتی |
| توان موتور | کمک به برآورد اولیه |
| ولتاژ | هماهنگی با مدار قدرت |
| تعداد فاز | انتخاب تجهیز متناسب |
| نوع بار | تعیین شرایط کاری |
| روش راه اندازی | انتخاب ساختار کنترل و حفاظت |
| رده کاری کنتاکتور | به ویژه برای موتور اهمیت دارد |
| محدوده تنظیم بیمتال | هماهنگی با جریان موتور |
| قدرت قطع | اهمیت در حفاظت اتصال کوتاه |
| شرایط محیطی | دما، گردوغبار و شرایط نصب |
نکته: توان موتور به تنهایی معیار دقیقی برای انتخاب آمپراژ تجهیزات نیست. جریان نامی درج شده روی پلاک و اطلاعات فنی سازنده باید در اولویت باشند.
جدول تقریبی انتخاب حفاظت موتور بر اساس توان
جدول زیر صرفا برای یک برآورد اولیه است و جایگزین اطلاعات پلاک موتور و دیتاشیت سازنده نمی شود.
| توان تقریبی موتور | جریان تقریبی سه فاز | محدوده نمونه بیمتال/MPCB |
|---|---|---|
| 0.75 kW | حدود 1.5 تا 2 A | 1.6–2.5 A |
| 1.5 kW | حدود 3 تا 4 A | 2.5–4 A |
| 2.2 kW | حدود 4.5 تا 5 A | 4–6.3 A |
| 3 kW | حدود 5.5 تا 6.5 A | 5.5–8 A |
| 4 kW | حدود 7 تا 8 A | 6.3–10 A |
| 5.5 kW | حدود 10 تا 11 A | 9–13 A |
| 7.5 kW | حدود 14 تا 15 A | 13–18 A |
| 11 kW | حدود 20 تا 22 A | 20–25 A |
| 15 kW | حدود 27 تا 30 A | 25–32 A |
| 22 kW | حدود 40 تا 43 A | 40–50 A |
| 30 kW | حدود 53 تا 57 A | 50–63 A |
این اعداد تقریبی هستند و جریان واقعی به ولتاژ، راندمان، ضریب توان، طراحی موتور و شرایط بار بستگی دارد. در پروژه واقعی، انتخاب نهایی باید بر اساس پلاک موتور، کاتالوگ سازنده، شرایط راه اندازی، هماهنگی حفاظتی و مشخصات تجهیزات انجام شود.
حفاظت موتور سه فاز چگونه انجام می شود؟
در موتورهای سه فاز معمولا ابتدا باید جریان نامی هر سه فاز و شرایط شبکه بررسی شود. سپس ساختار حفاظت و کنترل بر اساس کاربرد موتور تعیین می شود. در یک ساختار متداول ممکن است مسیر قدرت شامل حفاظت اتصال کوتاه، کنتاکتور و بیمتال باشد. در طراحی دیگر ممکن است MPCB یا کلید حرارتی نقش بیشتری در حفاظت موتور داشته باشد.
در هر دو حالت، نکته مهم هماهنگی تجهیزات با یکدیگر است. انتخاب یک کنتاکتور با آمپراژ بالا بدون توجه به رده کاری، یا انتخاب بیمتال صرفا بر اساس عدد آمپراژ، لزوما به معنی طراحی صحیح نیست.
برای انتخاب کنتاکتور موتور سه فاز، مقاله انتخاب کنتاکتور برای موتور سه فاز نیز می تواند مورد استفاده قرار گیرد.
نقش اینورتر در حفاظت و کنترل موتور
اینورتر علاوه بر کنترل سرعت موتور، امکان کنترل دقیق تر شرایط کاری را در بسیاری از کاربردها فراهم می کند. کاهش سرعت، تنظیم فرکانس و کنترل شتاب و توقف از جمله کاربردهای اصلی آن هستند. با این حال انتخاب اینورتر باید با موتور و نوع بار هماهنگ باشد. برای مثال، انتخاب اینورتر برای پمپ، فن و کمپرسور می تواند شرایط متفاوتی داشته باشد.
برای اطلاعات بیشتر درباره کاربردهای این تجهیز می توانید مقاله اینورتر چیست و چه کاربردی در صنعت دارد؟ را مطالعه کنید.
اشتباهات رایج در انتخاب تجهیزات حفاظت موتور
یکی از اشتباهات رایج، انتخاب تمام تجهیزات فقط بر اساس آمپراژ است. دو تجهیز با جریان نامی مشابه ممکن است به دلیل تفاوت در رده کاری، قدرت قطع، نوع بار، ولتاژ بوبین یا محدوده تنظیم، برای یک کاربرد عملکرد یکسانی نداشته باشند. اشتباه دیگر، تصور این است که بیمتال به تنهایی می تواند حفاظت کامل موتور را انجام دهد. بیمتال برای اضافه بار طراحی شده و حفاظت اتصال کوتاه باید توسط ساختار حفاظتی مناسب تامین شود.
انتخاب کنتاکتور صرفا بر اساس آمپراژ نیز اشتباه است. نوع بار و رده کاری کنتاکتور، به ویژه در کاربرد موتور، اهمیت زیادی دارد. همچنین نباید کلید محافظ جان را جایگزین حفاظت اضافه بار یا اتصال کوتاه کرد؛ وظیفه اصلی این تجهیز تشخیص جریان نشتی است.
چه زمانی کنتاکتور و بیمتال انتخاب مناسبی هستند؟
اگر موتور به کنترل قطع و وصل مکرر، مدار فرمان، شستی، PLC یا سایر روش های کنترل نیاز داشته باشد و حفاظت اضافه بار نیز به صورت مجزا طراحی شود، ترکیب کنتاکتور و بیمتال می تواند راهکار مناسبی باشد. در این ساختار، کنتاکتور وظیفه کنترل مدار قدرت را انجام می دهد و بیمتال شرایط اضافه بار را تشخیص می دهد. در صورت اضافه بار، کنتاکت حفاظتی بیمتال می تواند مدار فرمان را قطع کند تا کنتاکتور مدار موتور را از مدار خارج کند.
در مقابل، اگر هدف استفاده از یک تجهیز اختصاصی برای حفاظت موتور باشد، ممکن است MPCB یا کلید حرارتی گزینه مناسب تری باشد؛ البته این موضوع باید بر اساس طراحی واقعی مدار بررسی شود.
چه زمانی استفاده از MPCB منطقی تر است؟
MPCB برای مدارهایی طراحی شده که حفاظت اختصاصی موتور اهمیت دارد و بسته به مدل می تواند چند عملکرد حفاظتی را در یک تجهیز ترکیب کند. مهم ترین مزیت این ساختار می تواند کاهش تعداد تجهیزات مجزا در بخش حفاظت موتور و ایجاد یک ساختار منسجم تر باشد. با این حال MPCB لزوما جایگزین کنتاکتور نیست، زیرا وظیفه کنتاکتور کنترل قطع و وصل مدار است.
بنابراین در برخی مدارها MPCB + کنتاکتور می تواند ساختار مناسبی باشد و در برخی مدارها حفاظت اتصال کوتاه + کنتاکتور + بیمتال انتخاب شود.
تجهیزات حفاظت موتور XKOREN
در انتخاب تجهیزات حفاظت موتور، علاوه بر مشخصات فنی، کیفیت ساخت، سازگاری تجهیزات، تامین قطعات و دسترسی به اطلاعات فنی اهمیت دارد. در مجموعه تجهیزات XKOREN می توان دسته های مختلفی مانند کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان و اینورتر را بررسی کرد.
برای مثال، اگر هدف شما حفاظت اضافه بار موتور باشد، بررسی دسته بیمتال می تواند شروع مناسبی باشد. برای مدارهایی که به کنترل قطع و وصل موتور نیاز دارند نیز می توان محصولات دسته کنتاکتور برق را بررسی کرد.
در صورتی که ساختار حفاظتی مورد نظر شما بر اساس حفاظت موتور با یک تجهیز اختصاصی باشد، دسته کلید حرارتی نیز قابل بررسی است.
تجربه کارشناسان نوآوران ماشین در انتخاب حفاظت موتور
در انتخاب تجهیزات حفاظت موتور، یک نسخه ثابت برای همه پروژه ها وجود ندارد. تجربه کارشناسی زمانی ارزشمند است که مشخصات واقعی موتور، شرایط بار و ساختار تابلو قبل از پیشنهاد تجهیز بررسی شود.
به همین دلیل در زمان انتخاب کنتاکتور، بیمتال یا MPCB بهتر است اطلاعاتی مانند توان موتور، جریان نامی، ولتاژ، تک فاز یا سه فاز بودن، نوع بار، روش راه اندازی و شرایط کاری در اختیار کارشناس قرار گیرد. این اطلاعات کمک می کند تجهیزی انتخاب شود که علاوه بر داشتن آمپراژ مناسب، از نظر عملکرد و هماهنگی با سایر اجزای مدار نیز انتخاب قابل قبولی باشد.
در نوآوران ماشین نیز مسیر انتخاب تجهیزات باید بر پایه همین اطلاعات فنی انجام شود؛ به ویژه زمانی که قرار است چند تجهیز مانند کنتاکتور، بیمتال و تجهیزات حفاظت اتصال کوتاه در یک تابلو با یکدیگر هماهنگ شوند.
راهنمای سریع انتخاب تجهیزات حفاظت موتور
اگر بخواهیم کل فرآیند را خلاصه کنیم، ترتیب منطقی انتخاب به این صورت است:
1. پلاک موتور را بررسی کنید.
توان، جریان، ولتاژ، فرکانس و تعداد فاز را مشخص کنید.
2. نوع خطرات احتمالی را مشخص کنید.
اضافه بار، اتصال کوتاه، قطع فاز، عدم تعادل و سایر شرایط را در نظر بگیرید.
3. ساختار مدار را مشخص کنید.
مشخص کنید موتور با کنتاکتور، MPCB، اینورتر یا ساختار دیگری کنترل می شود.
4. تجهیز حفاظتی مناسب را انتخاب کنید.
بیمتال، MPCB، کلید حرارتی، MCCB، MCB یا سایر تجهیزات را بر اساس وظیفه آنها انتخاب کنید.
5. هماهنگی تجهیزات را بررسی کنید.
جریان، رده کاری، قدرت قطع، ولتاژ و سازگاری مکانیکی و الکتریکی تجهیزات باید بررسی شود.
6. مشخصات سازنده را کنترل کنید.
در نهایت دیتاشیت و مشخصات مدل واقعی باید معیار انتخاب نهایی باشد.
جمع بندی؛ بهترین روش حفاظت موتور چیست؟
حفاظت موتور الکتریکی یک فرآیند چندبخشی است و نمی توان آن را به انتخاب یک کلید یا رله محدود کرد. بیمتال وظیفه اصلی حفاظت در برابر اضافه بار را دارد، کنتاکتور برای کنترل و قطع و وصل مدار قدرت استفاده می شود، MPCB و کلید حرارتی می توانند در ساختار مناسب حفاظت اختصاصی موتور را فراهم کنند و کلیدهای اتوماتیک و فیوزها نیز بسته به طراحی مدار برای حفاظت در برابر اضافه جریان و اتصال کوتاه به کار می روند.
بنابراین بهترین انتخاب، تجهیزی نیست که صرفا آمپراژ بالاتر یا قیمت پایین تری داشته باشد؛ بلکه تجهیزی است که با جریان نامی موتور، نوع بار، روش راه اندازی، شرایط محیطی، ساختار تابلو و سایر تجهیزات حفاظتی هماهنگ باشد.
برای بررسی بیشتر تجهیزات می توانید دسته های کنتاکتور برق، بیمتال، کلید حرارتی، کلید اتوماتیک، فیوز مینیاتوری، کلید محافظ جان و اینورتر را در سایت XKOREN بررسی کنید و در صورت نیاز، مشخصات موتور و شرایط مدار را برای انتخاب دقیق تر در اختیار کارشناسان نوآوران ماشین قرار دهید.
سوالات متداول درباره حفاظت موتور الکتریکی
1. حفاظت موتور الکتریکی چیست؟ مجموعه ای از تجهیزات و روش ها برای جلوگیری یا محدود کردن آسیب ناشی از اضافه بار، اتصال کوتاه، خطاهای فازی، افزایش دما و سایر شرایط غیر عادی موتور است.
2. بهترین تجهیز برای حفاظت موتور چیست؟ پاسخ واحدی وجود ندارد. بسته به طراحی مدار ممکن است بیمتال، MPCB، کلید حرارتی، کلید اتوماتیک یا ترکیبی از چند تجهیز استفاده شود.
3. آیا بیمتال از موتور در برابر اتصال کوتاه محافظت می کند؟ بیمتال به طور معمول تجهیز اصلی حفاظت اتصال کوتاه نیست و برای حفاظت اضافه بار استفاده می شود.
4. آیا کنتاکتور از موتور محافظت می کند؟ کنتاکتور وظیفه اصلی قطع و وصل و کنترل مدار را دارد و به تنهایی حفاظت اضافه بار موتور را تامین نمی کند.
5. بیمتال بهتر است یا MPCB؟ به طراحی مدار بستگی دارد. بیمتال برای ساختارهای کنتاکتور و رله اضافه بار مناسب است و MPCB برای حفاظت اختصاصی مدار موتور می تواند گزینه مناسبی باشد.
6. آیا MPCB جایگزین کنتاکتور می شود؟ خیر، لزوما نه. MPCB نقش حفاظتی دارد و کنتاکتور برای کنترل قطع و وصل مدار استفاده می شود.
7. آیا کلید حرارتی برای حفاظت موتور مناسب است؟ بسته به مدل، کلید حرارتی می تواند حفاظت اضافه بار و اتصال کوتاه موتور را فراهم کند و باید مشخصات فنی آن با موتور و مدار هماهنگ باشد.
8. برای انتخاب بیمتال چه چیزی مهم تر است؟ جریان نامی موتور و محدوده تنظیم بیمتال از مهم ترین معیارها هستند؛ شرایط کاری و سازگاری با کنتاکتور نیز باید بررسی شود.
9. آیا آمپراژ کنتاکتور و بیمتال باید برابر باشد؟ خیر. کنتاکتور بر اساس نوع بار و رده کاری انتخاب می شود و بیمتال بر اساس جریان نامی و محدوده حفاظتی موتور.
10. آیا فیوز مینیاتوری برای موتور کافی است؟ بستگی به طراحی مدار دارد. تیپ، جریان، قدرت قطع و جریان راه اندازی موتور باید بررسی شود و ممکن است حفاظت تخصصی موتور نیز مورد نیاز باشد.
11. کلید محافظ جان چه نقشی در حفاظت موتور دارد؟ کلید محافظ جان برای تشخیص جریان نشتی و افزایش ایمنی سیستم استفاده می شود و جایگزین حفاظت اضافه بار موتور نیست.
12. آیا اینورتر از موتور محافظت می کند؟ اینورتر می تواند بسته به مدل قابلیت های حفاظتی و کنترلی داشته باشد، اما طراحی کامل حفاظت موتور باید بر اساس مشخصات اینورتر و کل مدار انجام شود.
13. برای موتور سه فاز چگونه تجهیزات حفاظتی انتخاب کنیم؟ ابتدا جریان و مشخصات موتور از روی پلاک بررسی می شود و سپس کنتاکتور، بیمتال یا تجهیز حفاظتی بر اساس جریان، نوع بار، رده کاری و شرایط مدار انتخاب می شوند.
14. آیا توان موتور برای انتخاب تجهیزات کافی است؟ خیر. توان فقط یک معیار اولیه است و جریان نامی درج شده روی پلاک موتور و اطلاعات سازنده اهمیت بیشتری دارند.
15. تجهیزات حفاظت موتور XKOREN را از کجا بررسی کنیم؟ می توانید دسته های تجهیزات برق صنعتی XKOREN را در سایت بررسی کنید و برای انتخاب دقیق تر، مشخصات موتور و شرایط مدار را در اختیار کارشناسان نوآوران ماشین قرار دهید.
