تفاوت کلید ایزولاتور و کلید اتوماتیک چیست؟ این سوال یکی از موضوعات مهم هنگام طراحی تابلو برق صنعتی و انتخاب تجهیزات قطع و وصل مدار است. هر یک از این تجهیزات وظیفه مشخصی دارند و باید متناسب با شرایط مدار انتخاب شوند. اگرچه کلید ایزولاتور و کلید اتوماتیک ممکن است از نظر ظاهر، ابعاد یا محل نصب شباهت زیادی داشته باشند، اما عملکرد و کاربرد آنها یکسان نیست.
کلید ایزولاتور برای جدا کردن ایمن یک بخش از مدار و فراهم کردن شرایط مناسب برای تعمیر و نگهداری استفاده می شود؛ در حالی که کلید اتوماتیک، علاوه بر قابلیت قطع و وصل دستی، در صورت برخورداری از حفاظت مناسب می تواند هنگام بروز اضافه جریان یا اتصال کوتاه، مدار را به صورت خودکار قطع کند.
در این مقاله، تفاوت عملکرد، ساختار، کاربرد، قابلیت قطع زیر بار، سطح حفاظت، استانداردها و معیارهای خرید این دو تجهیز را بررسی می کنیم. همچنین توضیح می دهیم چه زمانی استفاده از ایزولاتور کافی نیست، چرا ممکن است هر دو تجهیز در یک تابلو برق مورد نیاز باشند و برای انتخاب صحیح آنها باید چه مشخصات فنی را در نظر گرفت.
تفاوت کلید ایزولاتور و کلید اتوماتیک در یک نگاه
مهم ترین تفاوت کلید ایزولاتور و کلید اتوماتیک در وظیفه اصلی آنها است: ایزولاتور برای جداسازی مدار و ایجاد نقطه ایمن برای تعمیرات به کار می رود، اما کلید اتوماتیک برای قطع و وصل مدار و حفاظت خودکار در برابر خطاهایی مانند اضافه جریان و اتصال کوتاه طراحی می شود. البته باید توجه داشت که قابلیت قطع زیر بار و قابلیت ایزوله کردن ایمن، به نوع دقیق تجهیز، مشخصات درج شده روی آن و دستورالعمل سازنده بستگی دارد. هر کلیدی که ظاهری شبیه کلید قطع و وصل دارد، لزوما برای همه این وظایف مناسب نیست.
| معیار مقایسه | کلید ایزولاتور | کلید اتوماتیک |
|---|---|---|
| وظیفه اصلی | جداسازی ایمن مدار | قطع و وصل و حفاظت خودکار |
| عملکرد خودکار هنگام اضافه جریان | در ایزولاتور معمولی وجود ندارد | در صورت برخورداری از واحد حفاظتی مناسب وجود دارد |
| حفاظت در برابر اتصال کوتاه | به تنهایی حفاظت اتصال کوتاه فراهم نمی کند | در محدوده قدرت قطع و مشخصات حفاظتی خود می تواند مدار را قطع کند |
| حفاظت در برابر اضافه بار | ندارد | در مدل های دارای حفاظت اضافه بار فراهم می شود |
| قطع زیر بار | فقط در مدل های دارای رده و ظرفیت مناسب | متناسب با نوع، رده و مشخصات کلید |
| کاربرد متداول | جداسازی تجهیزات برای تعمیر و نگهداری | حفاظت فیدرها، کابل ها و تجهیزات |
| عملکرد در زمان خطا | به صورت خودکار مدار را قطع نمی کند | در صورت وجود حفاظت مرتبط، به خطا پاسخ می دهد |
| قابلیت قفل در وضعیت قطع | در بسیاری از مدل ها وجود دارد؛ باید بررسی شود | در برخی مدل ها یا با تجهیزات جانبی امکان پذیر است |
| انتخاب بر اساس | ولتاژ، جریان، شرایط جداسازی و نوع کاربرد | جریان نامی، قدرت قطع، مشخصات حفاظتی و شرایط مدار |
نکته مهم این است که عبارت «کلید اتوماتیک» می تواند به تجهیزات مختلفی مانند کلید مینیاتوری یا کلید اتوماتیک کمپکت اشاره کند. بنابراین در زمان خرید باید نوع دقیق تجهیز و مشخصات فنی آن مشخص باشد.

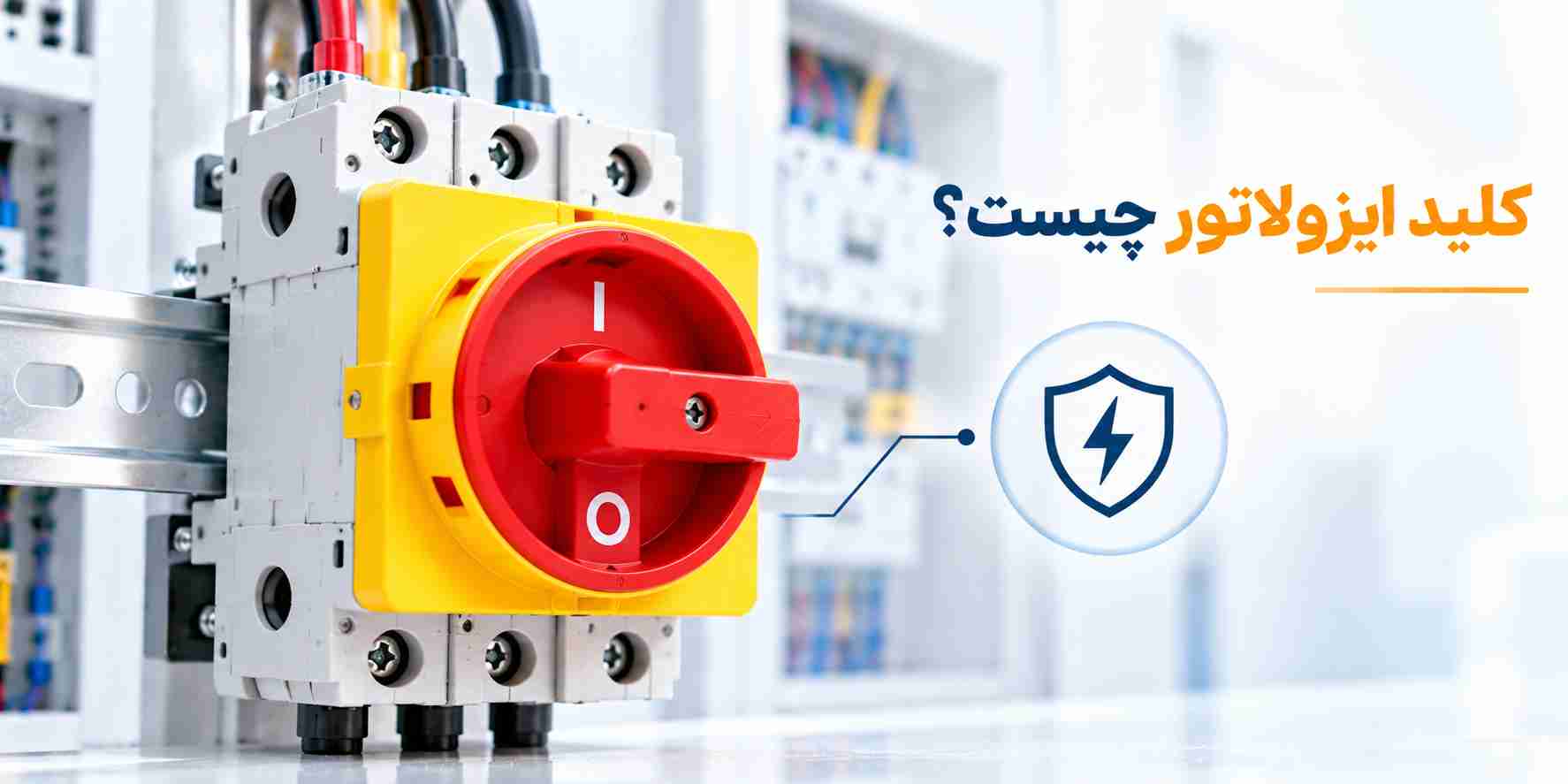

کلید ایزولاتور چیست؟
کلید ایزولاتور یا Isolator Switch تجهیزی است که برای جدا کردن یک بخش از مدار الکتریکی از منبع تغذیه استفاده می شود. هدف اصلی آن ایجاد شرایط مناسب برای بازرسی، تعمیر، سرویس یا نگهداری تجهیزات است؛ به گونه ای که بتوان مدار مورد نظر را از منبع انرژی جدا کرد و احتمال وصل ناخواسته آن را کاهش داد.
ایزولاتور معمولا به صورت دستی عمل می کند و در نوع معمولی خود، واحد حفاظتی برای تشخیص اضافه بار یا اتصال کوتاه ندارد. به همین دلیل نمی توان از آن به عنوان جایگزین کلید حفاظتی استفاده کرد. برای مثال، در یک تابلو برق صنعتی ممکن است موتور، پمپ، فن یا دستگاهی وجود داشته باشد که به سرویس دوره ای نیاز دارد. ایزولاتور مناسب می تواند نقطه جداسازی مشخصی برای آن تجهیز فراهم کند تا پس از قطع صحیح مدار، اقدامات ایمنی لازم انجام شوند.
وظایف اصلی کلید ایزولاتور
جداسازی مدار برای تعمیرات: مهم ترین کاربرد ایزولاتور، جدا کردن تجهیز از منبع تغذیه برای انجام عملیات تعمیر و نگهداری است.
ایجاد نقطه قطع مشخص: ایزولاتور به اپراتور یا تکنسین کمک می کند محل جداسازی مدار را مشخص کند. در برخی مدل ها، وضعیت قطع و وصل به صورت واضح نمایش داده می شود.
کاهش خطر وصل ناخواسته: در مدل های دارای قابلیت قفل، می توان کلید را در وضعیت قطع قفل کرد تا احتمال وصل مجدد ناخواسته هنگام تعمیرات کاهش پیدا کند. این ویژگی باید متناسب با الزامات ایمنی محل کار استفاده شود.
جداسازی بخشی از سیستم: در تابلوهای برق، ماشین آلات و سیستم های صنعتی می توان از ایزولاتور برای جداسازی یک بخش مشخص از تجهیزات استفاده کرد؛ البته طراحی مدار باید تمام منابع انرژی احتمالی را در نظر بگیرد.
آیا ایزولاتور می تواند زیر بار قطع شود؟
پاسخ به نوع ایزولاتور بستگی دارد. ایزولاتور معمولی که صرفا برای جداسازی طراحی شده است، نباید مانند یک کلید قطع بار مورد استفاده قرار گیرد. در مقابل، تجهیزی که به عنوان کلید جداکننده زیر بار یا Switch-Disconnector طراحی و مشخصات آن برای قطع جریان بار مناسب اعلام شده است، می تواند در محدوده شرایط نامی خود وظیفه قطع و وصل بار را انجام دهد.
این تفاوت بسیار مهم است؛ زیرا نام های تجاری یا اصطلاحات رایج بازار همیشه مرز فنی بین ایزولاتور، کلید جداکننده زیر بار و کلید قطع و وصل را به روشنی نشان نمی دهند. هنگام خرید باید پلاک، دیتاشیت، رده بهره برداری و دستورالعمل سازنده بررسی شود.
انواع کلید ایزولاتور
ایزولاتورها را می توان بر اساس ساختار، نوع جریان، شیوه نصب و کاربرد دسته بندی کرد.
ایزولاتور دستی: با استفاده از دسته یا مکانیزم مکانیکی قطع و وصل می شود و برای جداسازی مدار در نقاط مشخص کاربرد دارد.
ایزولاتور قابل نصب روی درب تابلو: دسته آن روی درب تابلو قرار می گیرد و از طریق مکانیزم مناسب به کلید داخل تابلو متصل می شود. این ساختار امکان دسترسی راحت تر اپراتور را فراهم می کند.
ایزولاتور ریلی یا تابلوئی: بسته به طراحی و جریان نامی، در تابلوهای توزیع یا کنترل نصب می شود. روش نصب باید با مشخصات محصول سازگار باشد.
ایزولاتور جریان مستقیم (DC): در کاربردهایی مانند برخی سیستم های خورشیدی یا مدارهای DC استفاده می شود. انتخاب آن باید با توجه به ولتاژ DC، جریان، تعداد پل ها و توانایی قطع مدار در شرایط تعریف شده انجام شود. کلید مناسب جریان متناوب لزوما برای جریان مستقیم مناسب نیست.
کلید جداکننده زیر بار: این تجهیز علاوه بر ایجاد جداسازی، برای قطع و وصل جریان بار در محدوده مشخص طراحی شده است. با این حال، وجود قابلیت قطع بار به معنای حفاظت خودکار در برابر اتصال کوتاه نیست؛ مگر آنکه ترکیب تجهیز و حفاظت آن به طور مشخص چنین قابلیتی داشته باشد.

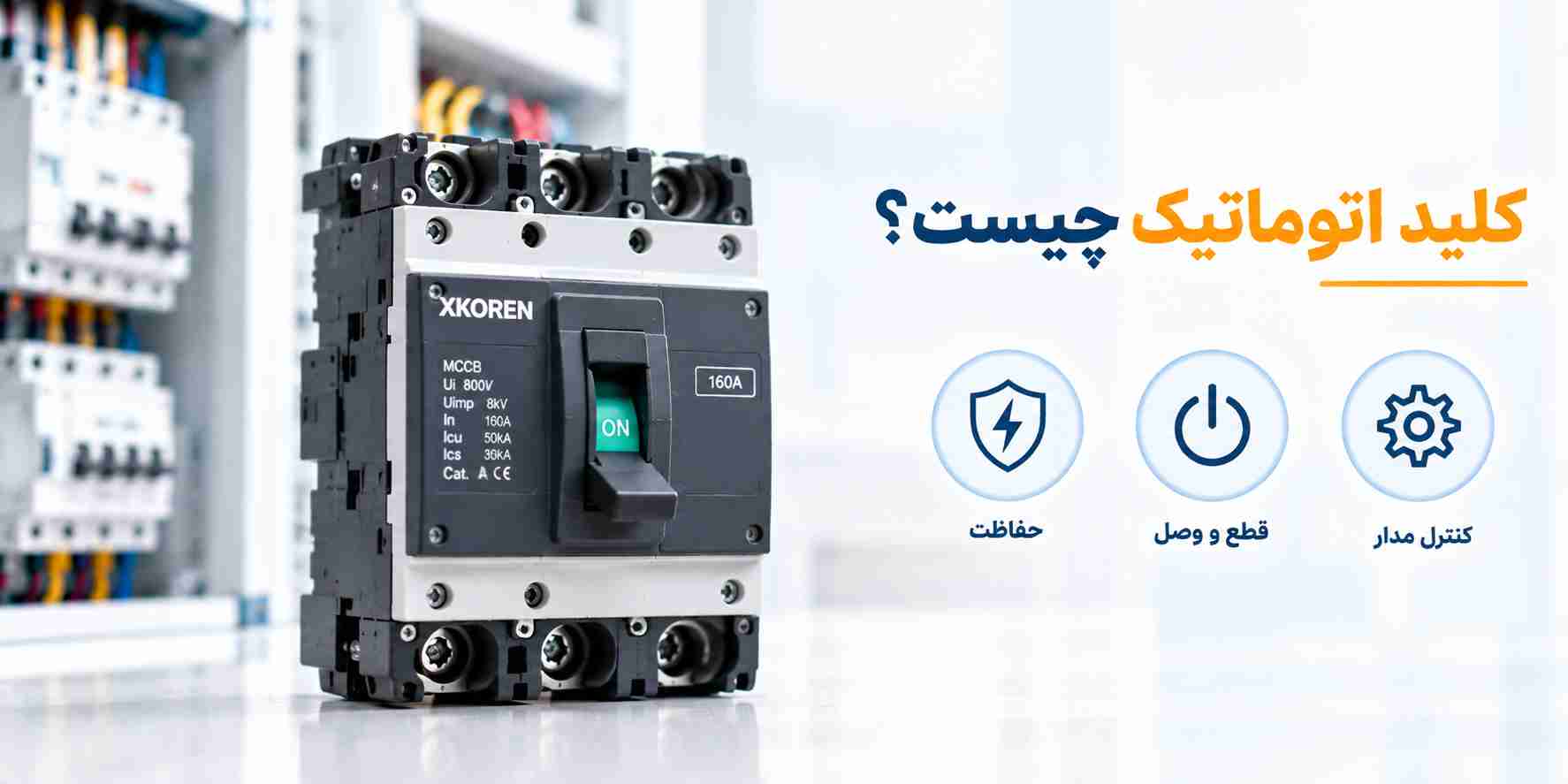

کلید اتوماتیک چیست؟
کلید اتوماتیک یا Circuit Breaker تجهیزی برای قطع و وصل مدار الکتریکی است که در مدل های حفاظتی می تواند هنگام تشخیص شرایط غیرعادی، مدار را به صورت خودکار قطع کند. این شرایط ممکن است شامل اضافه بار یا اتصال کوتاه باشد؛ اما نوع حفاظت و محدوده عملکرد به طراحی کلید و واحد حفاظتی آن بستگی دارد.
برای مثال، در یک مدار تغذیه موتور، اگر جریان برای مدت مشخصی از محدوده مجاز عبور کند، حفاظت اضافه بار می تواند مدار را قطع کند. در صورت وقوع اتصال کوتاه نیز کلید دارای قدرت قطع مناسب باید بتواند جریان خطا را در محدوده تعیین شده قطع کند. کلید اتوماتیک معمولا امکان قطع و وصل دستی نیز دارد؛ با این حال، صرف داشتن دسته قطع و وصل به این معنی نیست که هر مدل برای تمام کاربردها یا همه دفعات قطع و وصل مناسب است.
وظایف اصلی کلید اتوماتیک
حفاظت در برابر اضافه بار: در مدل های دارای این قابلیت، اگر جریان از حد مجاز عبور کند و شرایط قطع فراهم شود، کلید مدار را قطع می کند. تنظیمات و منحنی عملکرد باید با بار و کابل هماهنگ باشند.
حفاظت در برابر اتصال کوتاه: کلید باید برای جریان اتصال کوتاه احتمالی محل نصب و شرایط شبکه مناسب باشد. قدرت قطع کلید یکی از معیارهای مهم این انتخاب است.
قطع و وصل مدار: کلید اتوماتیک امکان کنترل دستی مدار را نیز فراهم می کند. با این حال، برای کاربردهای دارای قطع و وصل بسیار مکرر باید نوع تجهیز و تعداد مجاز عملیات بررسی شود.
محدود کردن گسترش خطا: انتخاب درست کلید و هماهنگی آن با سایر تجهیزات حفاظتی می تواند به محدود کردن اثر خطا در مدار کمک کند.
هماهنگی با سیستم حفاظت: کلید باید با سطح مقطع کابل، جریان بار، جریان اتصال کوتاه احتمالی و سایر تجهیزات حفاظتی هماهنگ باشد. انتخاب صرفا بر اساس آمپر نامی، برای تضمین ایمنی کافی نیست.
انواع رایج کلید اتوماتیک
کلید مینیاتوری (MCB): برای حفاظت مدارهای فرعی در برابر اضافه جریان استفاده می شود. انتخاب آن به جریان نامی، مشخصات منحنی قطع، قدرت قطع و شرایط مدار وابسته است.
کلید اتوماتیک کمپکت (MCCB): در مدارهای توزیع و کاربردهای صنعتی استفاده می شود و بسته به مدل می تواند محدوده جریان نامی، قدرت قطع و امکانات تنظیم حفاظتی متفاوتی داشته باشد.
کلید اتوماتیک هوایی (ACB): در برخی ورودی های اصلی و سیستم های توزیع با جریان های بالا به کار می رود. انتخاب آن به جریان نامی، قدرت قطع، تنظیمات حفاظتی و طراحی شبکه وابسته است.
کلید حرارتی محافظ موتور (MPCB): برای حفاظت موتور در محدوده کاربرد و مشخصات تعریف شده خود استفاده می شود. این تجهیز از نظر وظیفه و طراحی با کلید اتوماتیک عمومی تفاوت دارد و نباید بدون بررسی مشخصات، جایگزین هر نوع کلید دیگری شود.
برای آشنایی با دسته بندی تجهیزات حفاظت مدار می توانید مقاله انواع تجهیزات حفاظتی تابلو برق صنعتی را مطالعه کنید.

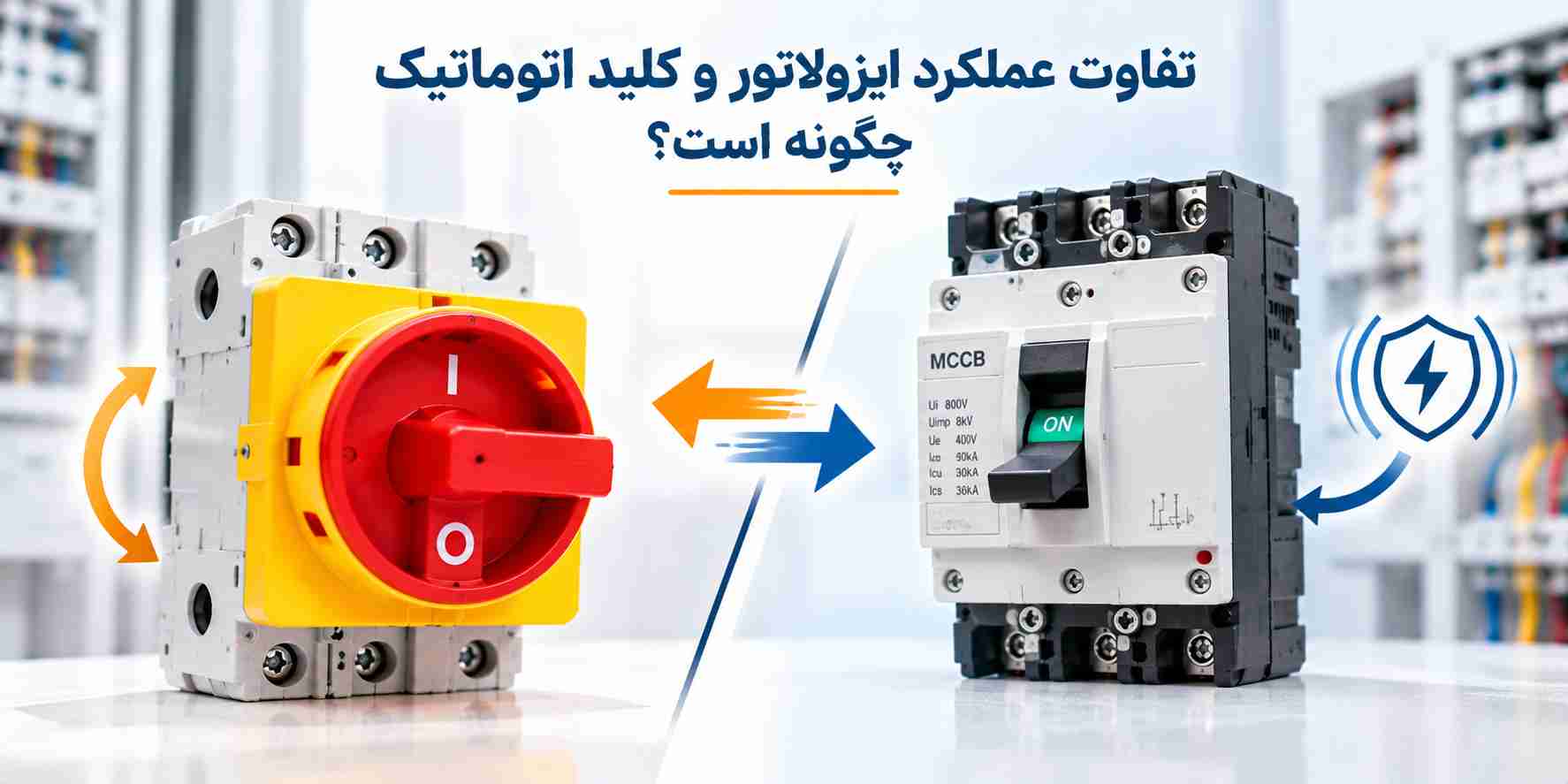

تفاوت عملکرد ایزولاتور و کلید اتوماتیک چگونه است؟
تفاوت این دو تجهیز را بهتر است از زاویه عملکرد در شرایط عادی، زمان تعمیرات و هنگام وقوع خطا بررسی کنیم.
عملکرد در شرایط عادی
در شرایط عادی، هر دو تجهیز ممکن است در وضعیت وصل قرار داشته باشند و جریان از مدار عبور کند. با این حال، وظیفه اصلی آنها متفاوت است. کلید اتوماتیک حفاظتی وضعیت جریان را از نظر عملکرد واحد حفاظتی بررسی می کند و در صورت تشخیص خطای تعریف شده می تواند فرمان قطع صادر کند. ایزولاتور معمولی چنین عملکرد حفاظتی خودکاری ندارد و برای جداسازی عمدی مدار استفاده می شود.
عملکرد هنگام اضافه بار
اگر جریان یک مدار بیش از مقدار مجاز شود، کلید اتوماتیک دارای حفاظت اضافه بار می تواند مطابق منحنی عملکرد خود مدار را قطع کند. ایزولاتور معمولی جریان را اندازه گیری نمی کند و اضافه بار را تشخیص نمی دهد؛ بنابراین به تنهایی نمی تواند حفاظت اضافه بار را فراهم کند.
عملکرد هنگام اتصال کوتاه
اتصال کوتاه ممکن است جریان بسیار بالایی ایجاد کند. کلید اتوماتیک باید قدرت قطع کافی برای شرایط اتصال کوتاه محل نصب داشته باشد و مطابق مشخصات خود جریان خطا را قطع کند. ایزولاتور به تنهایی برای قطع جریان اتصال کوتاه طراحی نشده است. حتی اگر یک ایزولاتور بتواند جریان اتصال کوتاه را برای مدت مشخص تحمل کند، این ویژگی به معنی توانایی قطع آن جریان نیست. تحمل جریان خطا و قطع جریان خطا دو مشخصه متفاوت هستند.
عملکرد هنگام تعمیر و نگهداری
در زمان تعمیرات، مهم است که بخش مورد نظر به صورت ایمن از منابع انرژی جدا شود و امکان وصل ناخواسته کاهش یابد. ایزولاتور مناسب می تواند نقطه جداسازی مشخصی فراهم کند. در برخی نصب ها، کلید اتوماتیک نیز ممکن است قابلیت ایزولاسیون داشته باشد، اما این قابلیت باید از روی مشخصات، علامت گذاری و دستورالعمل سازنده تایید شود؛ نباید صرفا از ظاهر یا نام کلید نتیجه گیری کرد.
همچنین قطع کلید به تنهایی جایگزین تمام مراحل ایمنی نیست. پیش از شروع کار باید منابع تغذیه دیگر، برق برگشتی، انرژی ذخیره شده و سایر خطرات احتمالی بررسی شوند و بی برقی مدار با روش و ابزار مناسب تایید شود.
جدول تخصصی مقایسه کلید ایزولاتور و کلید اتوماتیک
| ویژگی فنی | کلید ایزولاتور معمولی | کلید اتوماتیک حفاظتی |
|---|---|---|
| تشخیص اضافه بار | ندارد | در صورت وجود حفاظت مربوطه دارد |
| تشخیص اتصال کوتاه | ندارد | در صورت وجود حفاظت مربوطه دارد |
| قطع خودکار مدار هنگام خطا | ندارد | در محدوده مشخصات حفاظتی دارد |
| قطع دستی مدار | بله، مطابق شرایط نامی | بله |
| قطع جریان بار | فقط اگر برای این کار طراحی و رتبه بندی شده باشد | مطابق مشخصات و رده کاربرد کلید |
| تحمل جریان اتصال کوتاه | مطابق مشخصات تحمل اعلام شده | تابع قدرت قطع و مشخصات کلید |
| ایجاد جداسازی ایمن | در صورت طراحی و علامت گذاری مناسب | فقط در صورت تایید قابلیت ایزولاسیون مدل مربوطه |
| قابلیت قفل در وضعیت قطع | وابسته به مدل | وابسته به مدل و تجهیزات جانبی |
| نیاز به تجهیز حفاظتی مکمل | معمولا بله، برای حفاظت مدار | ممکن است به حفاظت های مکمل متناسب با کاربرد نیاز داشته باشد |
| کاربرد متداول | تعمیرات، سرویس و جداسازی | حفاظت فیدر، کابل و تجهیزات |
این جدول برای مقایسه کلی است. مشخصات واقعی هر مدل باید از دیتاشیت و استاندارد مرتبط با همان محصول استخراج شود.
آیا کلید ایزولاتور می تواند جایگزین کلید اتوماتیک شود؟
در حالت معمول، خیر. اگر مدار به حفاظت خودکار در برابر اضافه بار یا اتصال کوتاه نیاز داشته باشد، ایزولاتور معمولی به تنهایی این نیاز را برآورده نمی کند. فرض کنید یک دستگاه صنعتی با کابلی تغذیه می شود که باید در برابر اضافه جریان محافظت شود. نصب ایزولاتور در مسیر تغذیه ممکن است امکان جداسازی دستی دستگاه را فراهم کند؛ اما اگر جریان غیرعادی رخ دهد، ایزولاتور معمولی به طور خودکار مدار را قطع نخواهد کرد. بنابراین باید حفاظت مناسب در جای درست مدار طراحی شود.
در برخی تجهیزات، کلید جداکننده با فیوز یا واحد حفاظتی ترکیب می شود. در چنین حالتی، قابلیت حفاظت به اجزای حفاظتی و طراحی مجموعه وابسته است، نه صرفا به عنوان «ایزولاتور». به همین دلیل، هنگام بررسی تجهیز باید مشخص شود آیا محصول تنها وظیفه جداسازی دارد یا ترکیبی از جداسازی، قطع زیر بار و حفاظت را ارائه می کند.
آیا کلید اتوماتیک می تواند جایگزین ایزولاتور شود؟
گاهی بله، اما نه در همه شرایط. بعضی کلیدهای اتوماتیک دارای قابلیت جداسازی مطابق استاندارد و علامت گذاری سازنده هستند و ممکن است برای این وظیفه نیز به کار روند. با این حال، این قابلیت را نباید برای همه کلیدها فرض کرد. برای تصمیم گیری باید موارد زیر بررسی شوند:
- آیا سازنده کلید، قابلیت ایزولاسیون را برای مدل مورد نظر اعلام کرده است؟
- آیا وضعیت قطع کلید به شکل قابل اعتماد قابل تشخیص است؟
- آیا امکان قفل کردن کلید در وضعیت قطع وجود دارد یا باید از تجهیزات جانبی استفاده شود؟
- آیا روش جداسازی با استانداردهای قابل اعمال و دستورالعمل ایمنی محل کار سازگار است؟
- آیا همه منابع انرژی و مسیرهای احتمالی برگشت برق شناسایی شده اند؟
در محیط های صنعتی، انتخاب تجهیز باید بر اساس ارزیابی خطر و الزامات تعمیر و نگهداری انجام شود. اگر جداسازی محلی و قفل پذیر لازم است، نصب ایزولاتور اختصاصی می تواند راهکار مناسبی باشد؛ حتی اگر در بالادست مدار، کلید اتوماتیک حفاظتی وجود داشته باشد.
چرا در برخی تابلوهای برق به هر دو تجهیز نیاز است؟
کلید اتوماتیک و ایزولاتور دو وظیفه متفاوت دارند و در بسیاری از طراحی ها می توانند مکمل یکدیگر باشند. کلید اتوماتیک برای حفاظت مدار در برابر خطاهای تعریف شده انتخاب می شود. ایزولاتور نیز امکان جداسازی یک بخش از تجهیزات را برای سرویس یا تعمیر فراهم می کند. برای مثال، در یک خط تولید ممکن است کلید اتوماتیک در بخش توزیع برق نصب شود و یک ایزولاتور قفل پذیر در نزدیکی دستگاه قرار گیرد تا جداسازی محلی برای تعمیرات امکان پذیر باشد.
البته این آرایش برای تمام تابلوها اجباری نیست. نیاز واقعی به نوع تجهیزات، ساختار شبکه، الزامات ایمنی، دستورالعمل سازندگان و استانداردهای پروژه بستگی دارد.
نمونه کاربرد در مدار موتور صنعتی
فرض کنید یک موتور سه فاز، پمپ یا فن در یک کارخانه نصب شده است. در طراحی مدار باید حفاظت مناسب موتور و کابل فراهم شود. کلید حفاظتی متناسب با جریان بار و جریان اتصال کوتاه احتمالی انتخاب می شود. در صورت نیاز به جداسازی محلی برای تعمیرات، ایزولاتور مناسب نیز در نقطه ای قرار می گیرد که امکان قطع ایمن منبع تغذیه دستگاه را فراهم کند.
در این مثال، ایزولاتور جای حفاظت موتور را نمی گیرد و کلید اتوماتیک نیز بدون بررسی قابلیت های خود، به طور خودکار جایگزین تمام الزامات جداسازی نمی شود.
تفاوت کلید ایزولاتور و کلید اتوماتیک از نظر استاندارد
استاندارد مربوط به تجهیز، یکی از راه های تشخیص نوع وظیفه و الزامات عملکرد آن است. در تجهیزات فشار ضعیف صنعتی، استانداردهای خانواده IEC 60947 برای انواع تجهیزات کلیدزنی و حفاظتی کاربرد دارند. به طور کلی، IEC 60947-3 به کلیدها، جداکننده ها، کلیدهای جداکننده زیر بار و ترکیب های مرتبط می پردازد؛ در حالی که IEC 60947-2 به کلیدهای اتوماتیک اختصاص دارد. با این حال، برای انتخاب محصول نهایی باید ویرایش قابل اعمال استاندارد، مشخصات درج شده روی محصول و مدارک سازنده بررسی شوند.
در زمان خرید به نام استاندارد روی محصول بسنده نکنید. باید مشخص شود تجهیز برای چه ولتاژ و جریانی طراحی شده، آیا برای قطع بار مناسب است، چه مشخصاتی برای تحمل یا قطع جریان خطا دارد و آیا قابلیت جداسازی مورد نیاز پروژه را فراهم می کند.

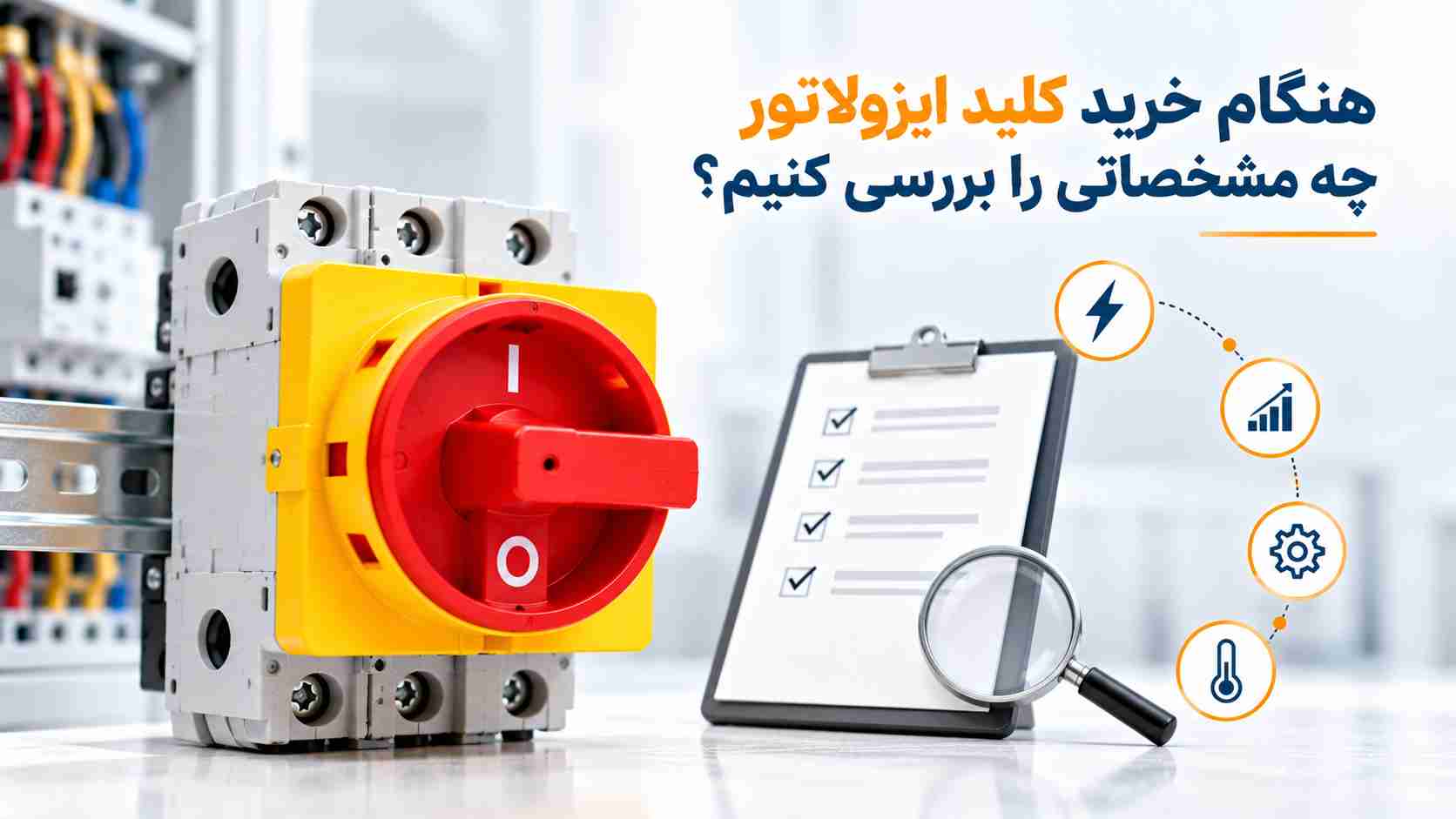

هنگام خرید کلید ایزولاتور چه مشخصاتی را بررسی کنیم؟
انتخاب ایزولاتور فقط بر اساس آمپر درج شده روی بدنه کافی نیست. مشخصات زیر باید با شرایط واقعی مدار هماهنگ باشند.
جریان نامی
جریان نامی ایزولاتور باید با جریان عبوری و شرایط بهره برداری مدار سازگار باشد. دمای محیط، روش نصب، محفظه و شرایط تهویه می توانند بر عملکرد حرارتی تجهیز اثر بگذارند؛ بنابراین باید ضرایب و محدودیت های اعلام شده از سوی سازنده بررسی شوند.
ولتاژ کاری
ولتاژ کاری ایزولاتور باید با ولتاژ مدار سازگار باشد. در کاربردهای جریان مستقیم، توجه به مشخصات اختصاصی DC اهمیت ویژه ای دارد؛ زیرا قابلیت قطع جریان مستقیم را نمی توان از رتبه بندی جریان متناوب نتیجه گرفت.
تعداد پل ها
تعداد پل ها باید متناسب با نوع شبکه و تعداد هادی هایی باشد که لازم است طبق طراحی مدار جدا شوند. انتخاب تعداد پل صرفا بر اساس تعداد فازها کافی نیست و باید هادی های زنده، نحوه اتصال زمین و الزامات سیستم بررسی شوند.
قابلیت قطع زیر بار
اگر قرار است تجهیز در شرایطی استفاده شود که جریان بار برقرار است، باید مشخصات آن برای قطع و وصل بار مناسب باشد. ایزولاتور معمولی را نباید بدون بررسی به عنوان کلید جداکننده زیر بار به کار برد.
قابلیت قفل در وضعیت قطع
برای کاربردهای تعمیر و نگهداری، امکان قفل کردن ایزولاتور در وضعیت قطع می تواند اهمیت زیادی داشته باشد. در زمان خرید باید مشخص شود این قابلیت به صورت داخلی وجود دارد یا به دسته و تجهیزات جانبی نیاز دارد.
شرایط نصب و محیط
درجه حفاظت محفظه، دمای محیط، رطوبت، گرد و غبار، ارتعاش، نحوه نصب و فضای در دسترس باید متناسب با محل بهره برداری بررسی شوند. اگر ایزولاتور در فضای باز یا محیط صنعتی سخت نصب می شود، شرایط محیطی باید در انتخاب لحاظ شوند.

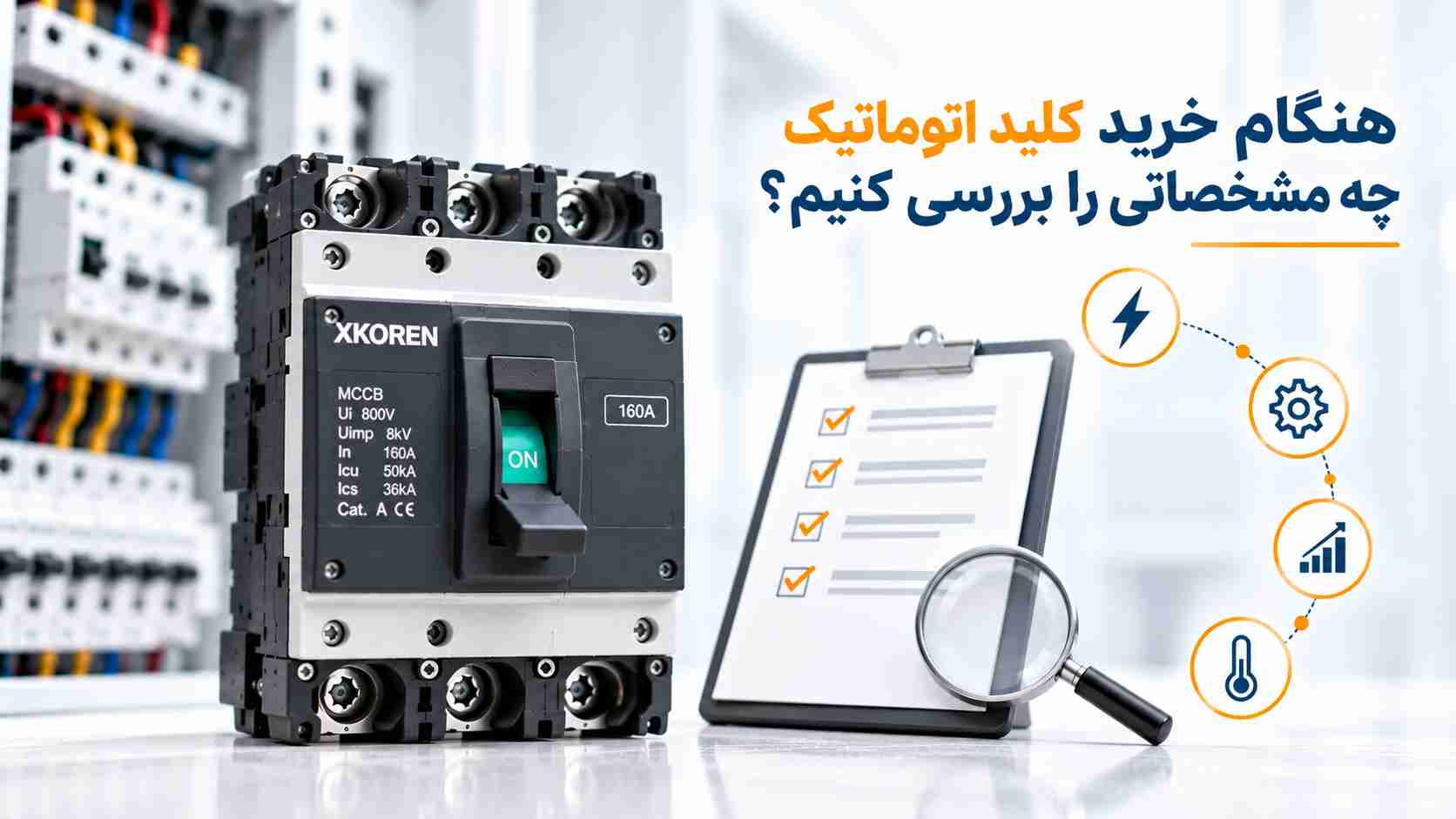

هنگام خرید کلید اتوماتیک چه مشخصاتی را بررسی کنیم؟
برای انتخاب کلید اتوماتیک، علاوه بر جریان نامی، باید مشخصات حفاظتی و شرایط شبکه بررسی شوند. کلیدی که آمپر مناسبی دارد، ممکن است به دلیل قدرت قطع ناکافی یا تنظیمات نامناسب، انتخاب درستی برای مدار نباشد.
جریان نامی و جریان بار
جریان نامی کلید باید با جریان طراحی مدار، ظرفیت کابل و شرایط کار هماهنگ باشد. در انتخاب کلیدهای قابل تنظیم نیز محدوده و مقدار تنظیم حفاظت باید با طراحی مدار سازگار باشد.
قدرت قطع اتصال کوتاه
قدرت قطع یکی از معیارهای مهم انتخاب کلید اتوماتیک است. این مشخصه باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. انتخاب کلید با قدرت قطع کمتر از مقدار مورد نیاز می تواند ایمنی مدار را به خطر بیندازد.
نوع و تنظیمات حفاظت
باید مشخص شود کلید به چه نوع حفاظت هایی مجهز است؛ برای مثال، حفاظت حرارتی و مغناطیسی یا واحد حفاظتی الکترونیکی. وجود، محدوده تنظیم و منحنی عملکرد این حفاظت ها باید متناسب با بار و الزامات هماهنگی حفاظتی انتخاب شوند.
ولتاژ کاری و تعداد پل ها
ولتاژ نامی کلید، نوع شبکه و تعداد پل ها باید با مدار مورد نظر هماهنگ باشند. در شبکه های خاص یا کاربردهای DC، استفاده از کلید نامناسب می تواند خطرناک باشد؛ بنابراین مشخصات اختصاصی کاربرد باید بررسی شوند.
هماهنگی با کابل و سایر تجهیزات
کلید باید با سطح مقطع کابل، جریان بار، جریان اتصال کوتاه و تجهیزات حفاظتی دیگر هماهنگ باشد. اگر چند تجهیز حفاظتی در مسیر وجود دارند، هماهنگی و انتخاب پذیری آنها نیز باید بر اساس اطلاعات سازنده و طراحی مدار بررسی شود.
قابلیت ایزولاسیون
اگر قرار است کلید اتوماتیک علاوه بر حفاظت، برای جداسازی ایمن نیز استفاده شود، باید قابلیت ایزولاسیون آن برای مدل مورد نظر از مدارک سازنده تایید شود. این ویژگی را نباید صرفا از ظاهر کلید یا امکان حرکت دسته آن نتیجه گرفت.
برای بررسی یکی از گروه های اصلی این تجهیزات می توانید به دسته بندی کلید اتوماتیک کمپکت مراجعه کنید.
تفاوت کلید ایزولاتور، کلید اتوماتیک و کلید مینیاتوری
در بازار تجهیزات برق صنعتی، گاهی ایزولاتور با کلید اتوماتیک یا کلید مینیاتوری اشتباه گرفته می شود. هر سه تجهیز ممکن است برای قطع مدار استفاده شوند، اما وظایف آنها متفاوت است.
کلید مینیاتوری (MCB) نوعی کلید حفاظتی است که معمولا در مدارهای فرعی برای حفاظت در برابر اضافه جریان به کار می رود. کلید اتوماتیک کمپکت (MCCB) نیز برای کاربردهای مختلف توزیع و حفاظت صنعتی استفاده می شود و مشخصات جریان نامی، قدرت قطع و امکانات حفاظتی آن به مدل وابسته است. ایزولاتور معمولی اما برای ایجاد نقطه جداسازی مدار طراحی شده و به خودی خود حفاظت اضافه بار یا اتصال کوتاه فراهم نمی کند.
| تجهیز | کاربرد اصلی | حفاظت خودکار اضافه جریان | نکته انتخاب |
|---|---|---|---|
| ایزولاتور معمولی | جداسازی مدار | ندارد | قابلیت جداسازی و شرایط قطع را بررسی کنید |
| کلید مینیاتوری | حفاظت مدارهای فرعی | معمولا دارد | جریان نامی، منحنی قطع و قدرت قطع مهم هستند |
| کلید اتوماتیک کمپکت | حفاظت و قطع و وصل مدارهای صنعتی | بسته به مدل و واحد حفاظتی | قدرت قطع، تنظیمات و هماهنگی حفاظتی مهم هستند |
| کلید جداکننده زیر بار | قطع و وصل بار و جداسازی | به تنهایی ندارد | رده بهره برداری و مشخصات قطع بار را بررسی کنید |
اگر می خواهید تفاوت کلیدهای حفاظتی متداول را با جزئیات بیشتری بشناسید، مقاله تفاوت MCB، MCCB، RCCB و MPCB می تواند برای درک نقش هر گروه مفید باشد.
کاربرد کلید ایزولاتور در تابلو برق صنعتی
ایزولاتور در بخش هایی از سیستم استفاده می شود که لازم است یک مدار یا تجهیز برای سرویس و نگهداری از منبع انرژی جدا شود. نمونه های متداول شامل ورودی برخی دستگاه ها، ماشین آلات، پمپ ها، فن ها و بخش های مشخصی از تابلوهای برق است.
در انتخاب ایزولاتور برای تابلو برق باید جریان، ولتاژ، تعداد پل ها، روش نصب، قابلیت قفل، شرایط محیطی و امکان قطع بار بررسی شوند. همچنین باید مشخص شود که ایزولاتور تنها برای جداسازی استفاده می شود یا به دلیل طراحی خاص محصول، قابلیت قطع و وصل بار نیز دارد.
وجود ایزولاتور به معنی بی نیاز شدن مدار از حفاظت نیست. مدار همچنان باید حفاظت مناسب در برابر اضافه جریان و اتصال کوتاه داشته باشد و نحوه جداسازی باید با طراحی و الزامات ایمنی سازگار باشد.
کاربرد کلید اتوماتیک در تابلو برق صنعتی
کلیدهای اتوماتیک در ورودی تابلو، فیدرهای توزیع، خطوط تغذیه تجهیزات و مدارهای صنعتی به کار می روند. وظیفه دقیق هر کلید به نوع آن و مشخصات واحد حفاظتی وابسته است. برای مثال، در ورودی اصلی یک تابلو ممکن است کلیدی با جریان نامی و قدرت قطع متناسب با شبکه نصب شود. در مدارهای فرعی نیز کلیدهای حفاظتی متناسب با بار و کابل مورد استفاده قرار می گیرند. طراحی مناسب باید علاوه بر جریان نامی، شرایط اتصال کوتاه و هماهنگی با حفاظت های پایین دست را نیز در نظر بگیرد.
در یک تابلو استاندارد، صرف نصب کلید اتوماتیک با آمپر بالا به معنای حفاظت کامل نیست. قدرت قطع، تنظیمات، نوع بار و هماهنگی با کابل ها و سایر تجهیزات اهمیت دارند.

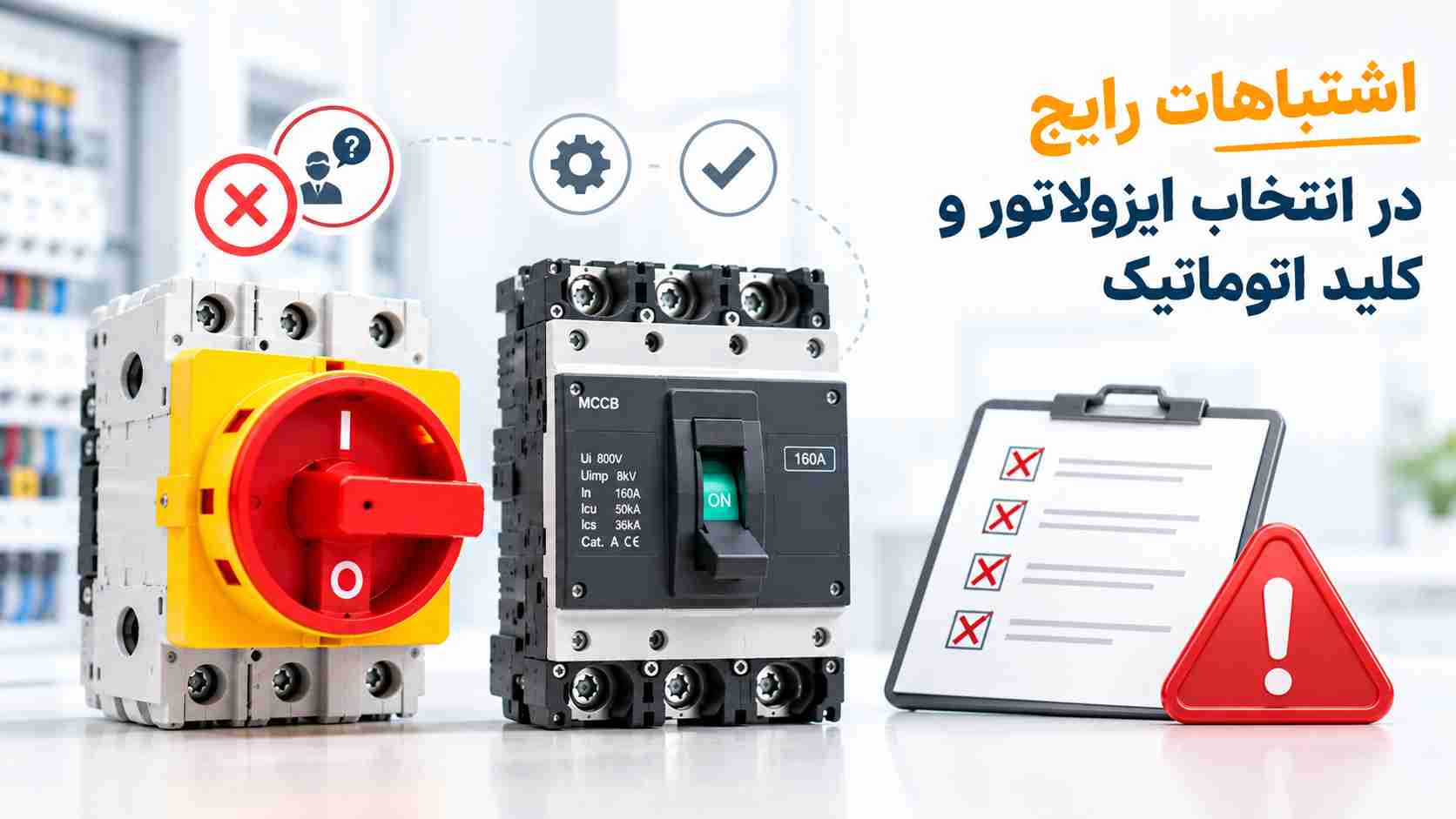

اشتباهات رایج در انتخاب ایزولاتور و کلید اتوماتیک
اشتباه گرفتن جداسازی با حفاظت
یکی از خطاهای رایج این است که تصور شود ایزولاتور می تواند به تنهایی از مدار در برابر اتصال کوتاه یا اضافه بار محافظت کند. ایزولاتور معمولی چنین وظیفه ای ندارد و حفاظت باید با تجهیز مناسب فراهم شود.
انتخاب فقط بر اساس جریان نامی
جریان نامی به تنهایی معیار کافی برای انتخاب نیست. در کلید اتوماتیک، قدرت قطع و مشخصات واحد حفاظتی نیز اهمیت دارند. در ایزولاتور، قابلیت جداسازی، شرایط قطع بار و مشخصات تحمل جریان خطا باید بررسی شوند.
فرض اینکه همه ایزولاتورها زیر بار قابل قطع هستند
برخی تجهیزات برای جداسازی در شرایط بدون بار طراحی شده اند، در حالی که کلیدهای جداکننده زیر بار می توانند در محدوده مشخصات خود جریان بار را قطع کنند. این دو را نباید بدون بررسی مشخصات محصول یکسان فرض کرد.
فرض اینکه هر کلید اتوماتیک برای ایزولاسیون مناسب است
قابلیت ایزولاسیون باید برای مدل مشخص تایید شود. اگر جداسازی ایمن و قفل پذیر مورد نیاز است، مشخصات سازنده و الزامات محل کار باید بررسی شوند.
بی توجهی به جریان اتصال کوتاه
انتخاب کلید اتوماتیک با قدرت قطع نامناسب ممکن است باعث شود تجهیز در زمان خطا نتواند وظیفه خود را به شکل ایمن انجام دهد. جریان اتصال کوتاه احتمالی محل نصب باید در طراحی لحاظ شود.
نادیده گرفتن شرایط محیطی
دمای بالا، گرد و غبار، رطوبت و شرایط نصب می توانند بر عملکرد تجهیزات اثر بگذارند. انتخاب باید با شرایط واقعی محیط هماهنگ باشد.
بی توجهی به قفل و روش تعمیرات
در محیط های صنعتی، امکان جداسازی مطمئن و جلوگیری از وصل ناخواسته می تواند بخشی از الزامات ایمنی باشد. بهتر است نیاز به قفل پذیری و جداسازی محلی از ابتدا در طراحی دیده شود.
چک لیست نهایی انتخاب کلید ایزولاتور یا کلید اتوماتیک
پیش از خرید، به پرسش های زیر پاسخ دهید:
- هدف اصلی تجهیز حفاظت مدار است یا جداسازی برای تعمیرات؟
- ولتاژ کاری و جریان طراحی مدار چقدر است؟
- آیا تجهیز باید جریان بار را قطع و وصل کند؟
- در صورت انتخاب کلید اتوماتیک، جریان اتصال کوتاه احتمالی و قدرت قطع مورد نیاز مشخص شده است؟
- آیا حفاظت اضافه بار و اتصال کوتاه به شکل مناسب فراهم می شود؟
- آیا قابلیت ایزولاسیون کلید از مدارک سازنده تایید شده است؟
- آیا لازم است تجهیز در وضعیت قطع قفل شود؟
- تعداد پل ها و نوع جریان AC یا DC با مدار سازگار است؟
- شرایط محیطی و روش نصب بررسی شده اند؟
- هماهنگی تجهیز با کابل ها و سایر حفاظت های مدار بررسی شده است؟
- آیا نقشه مدار و دستورالعمل سازنده در دسترس هستند؟
اگر پاسخ این پرسش ها مشخص باشد، انتخاب تجهیز با دقت بیشتری انجام می شود و احتمال خرید مدلی که از نظر ظاهری مناسب است اما وظیفه مورد نیاز را انجام نمی دهد، کاهش پیدا می کند.
از کجا تجهیزات مرتبط را بررسی کنیم؟
برای انتخاب تجهیزات برق صنعتی، بهتر است مشخصات فنی هر گروه را با نیاز مدار تطبیق دهید. در سایت XKOREN می توانید دسته بندی های مرتبط را بررسی کنید:
- مشاهده کلیدهای اتوماتیک کمپکت
- مشاهده فیوزهای مینیاتوری
- مشاهده تجهیزات حفاظتی موتور و کلیدهای حرارتی
- مشاهده سایر تجهیزات برق صنعتی در فروشگاه
پیش از انتخاب نهایی، مشخصات جریان و ولتاژ، قدرت قطع، نوع حفاظت، شرایط نصب و الزامات جداسازی را بررسی کنید. اگر اطلاعات فنی پروژه کامل نیست، انتخاب تجهیز صرفا از روی نام یا آمپر درج شده روی بدنه می تواند به عملکرد نامناسب مدار منجر شود.
واردات و فروش انواع تجهیزات برق صنعتی
شرکت نوآوران ماشین در زمینه واردات، تامین و فروش انواع تجهیزات برق صنعتی فعالیت می کند و با هدف پاسخگویی به نیاز صنایع، کارخانجات، پیمانکاران برق و سازندگان تابلو برق، مجموعه ای از تجهیزات مورد نیاز برای کنترل، حفاظت و توزیع انرژی الکتریکی را عرضه می کند. محصولات قابل تامین شامل انواع کلید اتوماتیک، کلید مینیاتوری، کلید حرارتی، کنتاکتور برق، رله بیمتال، کلید محافظ جان، اینورتر صنعتی، خازن اصلاح ضریب توان و سایر تجهیزات مرتبط با برق صنعتی است.
نوآوران ماشین همچنین عرضه کننده محصولات با برند XKOREN بوده و تلاش می کند با ارائه اطلاعات فنی، راهنمایی در انتخاب تجهیزات متناسب با نیاز پروژه و تامین محصولات مورد نیاز مشتریان، به انتخاب آگاهانه و بهینه سازی عملکرد سیستم های برق صنعتی کمک کند. برای دریافت اطلاعات بیشتر درباره محصولات و بررسی تجهیزات مورد نیاز پروژه خود، می توانید به فروشگاه نوآوران ماشین مراجعه کنید یا با کارشناسان این مجموعه تماس بگیرید.
سوالات متداول درباره تفاوت کلید ایزولاتور و کلید اتوماتیک
- تفاوت اصلی کلید ایزولاتور و کلید اتوماتیک چیست؟ ایزولاتور برای جداسازی مدار و فراهم کردن شرایط مناسب تعمیر و نگهداری استفاده می شود؛ اما کلید اتوماتیک حفاظتی می تواند در صورت تشخیص اضافه جریان یا اتصال کوتاه، مدار را به صورت خودکار قطع کند. قابلیت های دقیق به نوع و مشخصات تجهیز وابسته است.
- آیا کلید ایزولاتور از اتصال کوتاه جلوگیری می کند؟ خیر. ایزولاتور معمولی واحد حفاظتی برای تشخیص و قطع خودکار اتصال کوتاه ندارد. برای حفاظت مدار باید از تجهیزات حفاظتی مناسب استفاده شود.
- آیا می توان از ایزولاتور به جای کلید اتوماتیک استفاده کرد؟ در صورتی که مدار به حفاظت خودکار اضافه بار یا اتصال کوتاه نیاز داشته باشد، ایزولاتور معمولی جایگزین کلید اتوماتیک نیست. انتخاب تجهیز باید بر اساس وظیفه مورد نیاز و طراحی مدار انجام شود.
- آیا کلید اتوماتیک می تواند نقش ایزولاتور را داشته باشد؟ برخی مدل های کلید اتوماتیک قابلیت ایزولاسیون دارند، اما این ویژگی باید از روی مشخصات و علامت گذاری سازنده تایید شود. نباید آن را برای تمام مدل ها فرض کرد.
- آیا ایزولاتور قابلیت قطع زیر بار دارد؟ ایزولاتور معمولی ممکن است برای قطع جریان بار طراحی نشده باشد. کلید جداکننده زیر بار یا Switch-Disconnector، در صورت داشتن مشخصات مناسب، می تواند جریان بار را در محدوده نامی قطع کند. برای تشخیص نوع تجهیز باید دیتاشیت و رده بهره برداری بررسی شود.
- چرا در یک تابلو برق از ایزولاتور و کلید اتوماتیک به صورت همزمان استفاده می شود؟ زیرا این دو وظایف متفاوتی دارند. کلید اتوماتیک حفاظت مدار را فراهم می کند و ایزولاتور می تواند نقطه جداسازی مشخصی برای سرویس و تعمیرات ایجاد کند. نیاز به استفاده از هر دو به طراحی مدار و الزامات ایمنی وابسته است.
- آیا جریان نامی ایزولاتور و کلید اتوماتیک باید برابر باشد؟ الزام عمومی برای برابر بودن جریان نامی آنها وجود ندارد. هر تجهیز باید با توجه به وظیفه خود، جریان کاری، شرایط نصب، هماهنگی حفاظتی و مشخصات سازنده انتخاب شود.
- در سیستم های خورشیدی، ایزولاتور با کلید اتوماتیک چه تفاوتی دارد؟ در سیستم های خورشیدی، ایزولاتور برای جداسازی بخش هایی از مدار DC به کار می رود، در حالی که کلید حفاظتی مناسب برای قطع جریان خطا استفاده می شود. هر دو تجهیز باید برای ولتاژ و جریان مستقیم و شرایط آرایش مدار رتبه بندی شده باشند. انتخاب تجهیزات AC برای مدار DC بدون تایید سازنده صحیح نیست.
- برای انتخاب کلید اتوماتیک چه اطلاعاتی لازم است؟ جریان بار، ولتاژ، نوع شبکه، جریان اتصال کوتاه احتمالی، سطح مقطع کابل، نوع بار و نیازهای حفاظتی از اطلاعات اصلی هستند. در کلیدهای قابل تنظیم، محدوده تنظیم و هماهنگی حفاظتی نیز باید بررسی شوند.
- هنگام خرید ایزولاتور چه اطلاعاتی باید به فروشنده بدهیم؟ ولتاژ و جریان مدار، نوع جریان AC یا DC، تعداد پل ها، محل نصب، نیاز به قطع زیر بار، قابلیت قفل و شرایط محیطی را اعلام کنید. اگر نقشه مدار یا مشخصات تجهیز وجود دارد، ارائه آن به انتخاب دقیق تر کمک می کند.
جمع بندی
تفاوت کلید ایزولاتور و کلید اتوماتیک به وظیفه اصلی آنها برمی گردد. ایزولاتور برای جداسازی ایمن مدار و فراهم کردن شرایط مناسب تعمیر و نگهداری طراحی می شود، در حالی که کلید اتوماتیک حفاظتی برای قطع و وصل و حفاظت خودکار مدار در برابر خطاهای تعریف شده به کار می رود.
ایزولاتور معمولی جایگزین حفاظت اضافه بار و اتصال کوتاه نیست. از سوی دیگر، قابلیت ایزولاسیون کلید اتوماتیک نیز باید برای مدل مشخص تایید شود. در بسیاری از کاربردهای صنعتی، این دو تجهیز می توانند مکمل یکدیگر باشند؛ اما انتخاب نهایی باید با توجه به مشخصات شبکه، نوع بار، شرایط نصب، استانداردهای قابل اعمال و دستورالعمل سازنده انجام شود.
برای انتخاب مطمئن، ابتدا مشخص کنید به حفاظت خودکار نیاز دارید، به جداسازی برای تعمیرات، یا به هر دو. سپس جریان نامی، ولتاژ کاری، قدرت قطع، قابلیت قطع بار، تعداد پل ها و شرایط محیطی را بررسی کنید. این روش از انتخاب تجهیز صرفا بر اساس ظاهر یا آمپر نامی جلوگیری می کند و به طراحی ایمن تر و قابل اطمینان تر تابلو برق کمک می کند.
توصیه فنی: اگر برای یک پروژه صنعتی مشخص بین ایزولاتور و کلید اتوماتیک مردد هستید، نقشه مدار، مشخصات منبع تغذیه، بار، کابل و جریان اتصال کوتاه را بررسی کنید و انتخاب نهایی را با استانداردهای مربوط و مدارک سازنده تطبیق دهید.
بدون دیدگاه
