تفاوت کلید هوایی و کلید اتوماتیک کمپکت یکی از مهم ترین موضوعاتی است که مهندسان برق، طراحان تابلوهای توزیع، پیمانکاران پروژه های صنعتی و مدیران نگهداری تجهیزات الکتریکی با آن مواجه هستند. انتخاب صحیح میان این دو تجهیز حفاظتی تأثیر مستقیمی بر ایمنی شبکه برق، حفاظت از تجهیزات، کاهش هزینه های تعمیرات و افزایش پایداری سیستم خواهد داشت. بسیاری از کاربران هنگام خرید تجهیزات برق صنعتی تنها به جریان نامی توجه می کنند، در حالی که شناخت دقیق تفاوت کلید هوایی و کلید اتوماتیک کمپکت می تواند از بروز بسیاری از مشکلات فنی و اقتصادی در آینده جلوگیری کند.
در پروژه های صنعتی بزرگ، مراکز داده، کارخانه ها، ساختمان های تجاری و شبکه های توزیع برق، استفاده از تجهیزات حفاظتی مناسب اهمیت بسیار زیادی دارد. کلیدهای هوایی و کلیدهای اتوماتیک کمپکت هر دو وظیفه حفاظت از مدار در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی را بر عهده دارند اما ساختار، قابلیت ها، محدوده جریان، امکانات حفاظتی و کاربردهای آن ها تفاوت های قابل توجهی با یکدیگر دارد. به همین دلیل آشنایی کامل با تفاوت کلید هوایی و کلید اتوماتیک کمپکت برای انتخاب صحیح و اقتصادی کاملاً ضروری است.
در این مقاله به صورت جامع و تخصصی تمامی جنبه های تفاوت کلید هوایی و کلید اتوماتیک کمپکت را بررسی خواهیم کرد تا بتوانید متناسب با نیاز پروژه خود بهترین تصمیم را اتخاذ کنید.
کلید هوایی چیست؟
کلید هوایی یا Air Circuit Breaker که به اختصار ACB نیز نامیده می شود یکی از مهم ترین تجهیزات حفاظتی در سیستم های توزیع برق فشار ضعیف است. این کلیدها معمولاً در تابلوهای اصلی برق و در نقاطی که جریان های بسیار بالا وجود دارد مورد استفاده قرار می گیرند. نام کلید هوایی از این موضوع گرفته شده است که خاموش کردن جرقه الکتریکی در هنگام قطع مدار توسط هوا انجام می شود.
کلیدهای هوایی معمولاً در ورودی اصلی تابلوهای برق صنعتی، پست های توزیع، مراکز داده، بیمارستان ها، مجتمع های تجاری بزرگ و کارخانه های سنگین نصب می شوند. این تجهیزات به دلیل قدرت قطع بسیار بالا و امکانات حفاظتی پیشرفته، نقش حیاتی در حفظ امنیت شبکه برق ایفا می کنند.
یکی از مهم ترین ویژگی های کلید هوایی قابلیت تنظیم دقیق پارامترهای حفاظتی است. کاربران می توانند مقادیر مختلف مربوط به اضافه بار، اتصال کوتاه و خطاهای لحظه ای را متناسب با نیاز سیستم تنظیم کنند. همین موضوع باعث شده است که کلیدهای هوایی در پروژه های حساس و بزرگ به عنوان یکی از اصلی ترین تجهیزات حفاظتی شناخته شوند.
از طرف دیگر امکان نصب انواع تجهیزات جانبی، سیستم های مانیتورینگ، واحدهای حفاظتی دیجیتال و قابلیت ارتباط با سیستم های اتوماسیون صنعتی از دیگر مزایای مهم این کلیدها محسوب می شود. به همین دلیل هنگام بررسی تفاوت کلید هوایی و کلید اتوماتیک کمپکت باید به سطح امکانات حفاظتی و مدیریتی هر یک توجه ویژه ای داشت.

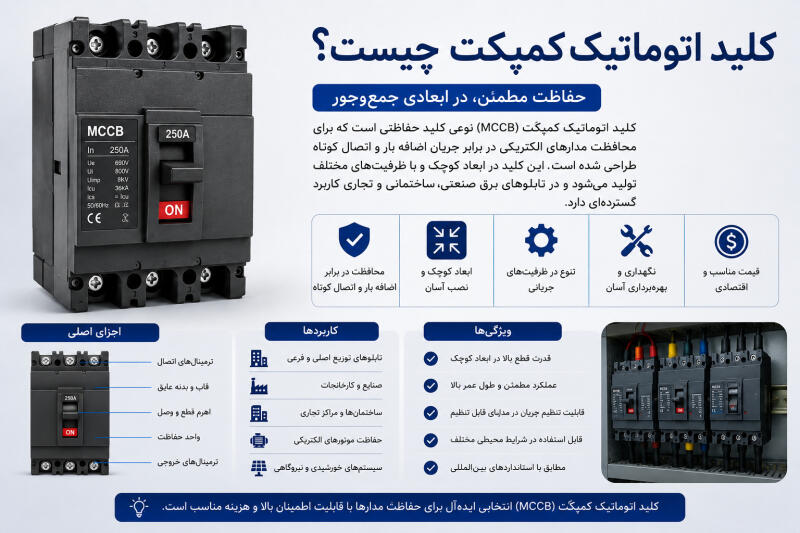

کلید اتوماتیک کمپکت چیست؟
کلید اتوماتیک کمپکت یا Molded Case Circuit Breaker که با نام MCCB شناخته می شود یکی از پرکاربردترین تجهیزات حفاظتی در شبکه های برق فشار ضعیف است. این کلیدها به گونه ای طراحی شده اند که ضمن اشغال فضای کمتر، حفاظت مناسبی در برابر اضافه بار و اتصال کوتاه ارائه دهند.
بدنه کلید اتوماتیک کمپکت از مواد عایق مقاوم ساخته می شود و تمامی اجزای حفاظتی در داخل این محفظه قرار دارند. همین ویژگی باعث شده است که این کلیدها ابعاد کوچکتری نسبت به کلیدهای هوایی داشته باشند و در بسیاری از تابلوهای برق صنعتی و ساختمانی مورد استفاده قرار گیرند.
کلیدهای کمپکت در بازه گسترده ای از جریان ها تولید می شوند و برای حفاظت از فیدرها، موتورهای الکتریکی، خطوط توزیع و مصرف کننده های مختلف کاربرد دارند. در بسیاری از پروژه ها به دلیل قیمت اقتصادی تر و نصب آسان تر، انتخاب اول مهندسان برق محسوب می شوند.
اگرچه کلیدهای کمپکت از نظر قابلیت های حفاظتی در سطح بسیار مطلوبی قرار دارند اما در پروژه های بسیار بزرگ و جریان های بالا معمولاً کلیدهای هوایی گزینه مناسب تری هستند. این موضوع یکی از اصلی ترین موارد تفاوت کلید هوایی و کلید اتوماتیک کمپکت به شمار می رود.
مهم ترین تفاوت کلید هوایی و کلید اتوماتیک کمپکت
برای درک بهتر تفاوت کلید هوایی و کلید اتوماتیک کمپکت ابتدا باید ساختار کلی هر دو تجهیز را بشناسیم. هرچند هر دو برای حفاظت از مدار طراحی شده اند اما فلسفه طراحی آن ها متفاوت است.
کلید هوایی برای جریان های بسیار بالا، حفاظت های پیچیده و سیستم های توزیع اصلی طراحی شده است. در مقابل کلید کمپکت برای کاربردهای عمومی تر، فیدرهای فرعی و حفاظت تجهیزات مصرف کننده مورد استفاده قرار می گیرد.
جدول زیر دید اولیه مناسبی از تفاوت کلید هوایی و کلید اتوماتیک کمپکت ارائه می دهد:
| ویژگی | کلید هوایی (ACB) | کلید اتوماتیک کمپکت (MCCB) |
| محدوده جریان | بسیار بالا | متوسط تا بالا |
| ابعاد | بزرگ تر | کوچک تر |
| قابلیت تنظیم حفاظتی | بسیار پیشرفته | متوسط تا پیشرفته |
| قدرت قطع | بسیار زیاد | مناسب |
| قیمت | بالاتر | اقتصادی تر |
| تعمیر و نگهداری | امکان سرویس پذیری بالا | محدودتر |
| محل نصب | ورودی اصلی تابلو | فیدرها و خروجی ها |
| امکانات ارتباطی | گسترده | محدودتر |
این جدول تنها بخشی از تفاوت این دو کلید را نشان می دهد و در ادامه مقاله هر یک از این موارد را به صورت تخصصی بررسی خواهیم کرد.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر ساختار فیزیکی
یکی از مهم ترین معیارهای مقایسه این دو تجهیز، ساختار فیزیکی آن ها است. کلیدهای هوایی به دلیل استفاده در جریان های بالا دارای ابعاد بزرگ تر، کنتاکت های قدرتمندتر و مکانیزم قطع پیچیده تری هستند. این کلیدها معمولاً به صورت کشویی یا ثابت تولید می شوند و امکان خارج کردن آن ها از تابلو برای تعمیرات و سرویس وجود دارد.
در مقابل کلیدهای کمپکت طراحی فشرده تری دارند. تمام اجزای داخلی در یک محفظه عایق قرار گرفته و فضای بسیار کمتری اشغال می کنند. همین موضوع باعث شده است که در تابلوهای برق با محدودیت فضا کاربرد گسترده ای داشته باشند.
از نظر وزن نیز کلیدهای هوایی معمولاً چندین برابر سنگین تر از کلیدهای کمپکت هستند. در پروژه هایی که فضای نصب محدود است یا تعداد زیادی کلید باید در تابلو نصب شود، این تفاوت اهمیت بیشتری پیدا می کند.
بنابراین یکی از اصلی ترین موارد تفاوت کلید هوایی و کلید اتوماتیک کمپکت به ساختار فیزیکی، ابعاد، وزن و نحوه نصب آن ها مربوط می شود.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر محدوده جریان
یکی دیگر از مهم ترین فاکتورهای انتخاب، جریان نامی تجهیز است. کلیدهای هوایی معمولاً برای جریان های بسیار بالا طراحی می شوند و در تابلوهای اصلی برق مورد استفاده قرار می گیرند. این کلیدها قادرند جریان های بسیار سنگین را تحمل کرده و در صورت وقوع خطا مدار را به صورت ایمن قطع کنند.
در مقابل کلیدهای کمپکت بیشتر برای حفاظت خطوط فرعی و تجهیزات مصرف کننده کاربرد دارند. اگرچه امروزه برخی مدل های پیشرفته کمپکت نیز در جریان های بالا تولید می شوند اما همچنان در پروژه های عظیم صنعتی، کلید هوایی انتخاب اصلی محسوب می شود.
به همین دلیل هنگام بررسی تفاوت کلید هوایی و کلید اتوماتیک کمپکت باید ظرفیت جریان مورد نیاز پروژه به دقت محاسبه شود تا انتخابی مطمئن و اقتصادی انجام گیرد.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر قدرت قطع اتصال کوتاه
یکی از مهم ترین معیارهایی که هنگام بررسی تفاوت کلید هوایی و کلید اتوماتیک کمپکت باید مورد توجه قرار گیرد، قدرت قطع یا Breaking Capacity است. قدرت قطع به حداکثر جریان اتصال کوتاهی گفته می شود که کلید قادر است بدون آسیب دیدن و بدون ایجاد خطر برای تجهیزات و اپراتورها قطع کند.
در سیستم های توزیع برق صنعتی، به ویژه در کارخانه های بزرگ، نیروگاه ها، مراکز داده و پروژه های زیرساختی، جریان اتصال کوتاه ممکن است به مقادیر بسیار بالایی برسد. در چنین شرایطی استفاده از تجهیزی که توانایی قطع ایمن این جریان ها را داشته باشد کاملاً ضروری است.
کلیدهای هوایی معمولاً دارای قدرت قطع بسیار بالاتری نسبت به کلیدهای کمپکت هستند. به همین دلیل در ورودی اصلی تابلوهای برق که بیشترین احتمال وقوع جریان های سنگین اتصال کوتاه وجود دارد، استفاده از کلید هوایی رایج تر است. در مقابل کلیدهای کمپکت اگرچه دارای قدرت قطع مناسبی هستند اما عمدتاً برای فیدرهای خروجی و مدارهای فرعی مورد استفاده قرار می گیرند.
از دیدگاه مهندسی، انتخاب کلیدی با قدرت قطع کمتر از جریان اتصال کوتاه شبکه می تواند منجر به خسارات سنگین، انفجار تجهیزات و توقف کامل فرآیند تولید شود. به همین دلیل یکی از اساسی ترین معیارهای تفاوت کلید هوایی و کلید اتوماتیک کمپکت همین توانایی مدیریت خطاهای شدید شبکه است.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر حفاظت های قابل تنظیم
امروزه سیستم های توزیع برق تنها به قطع ساده مدار محدود نمی شوند. مهندسان برق نیاز دارند پارامترهای مختلف حفاظتی را متناسب با شرایط پروژه تنظیم کنند تا هماهنگی حفاظتی مناسبی بین تجهیزات مختلف ایجاد شود.
در این زمینه تفاوت کلید هوایی و کلید اتوماتیک کمپکت کاملاً مشهود است. کلیدهای هوایی معمولاً به واحدهای حفاظتی پیشرفته مجهز هستند و امکان تنظیم دقیق پارامترهای مختلف را فراهم می کنند.
برخی از مهم ترین حفاظت های قابل تنظیم در کلیدهای هوایی عبارت اند از:
- حفاظت اضافه بار بلندمدت
- حفاظت اتصال کوتاه کوتاه مدت
- حفاظت اتصال کوتاه لحظه ای
- حفاظت خطای زمین
- حفاظت افت ولتاژ
- حفاظت افزایش ولتاژ
- حفاظت عدم تعادل فاز
- حفاظت توان معکوس
در مقابل کلیدهای کمپکت نیز دارای قابلیت های حفاظتی هستند اما معمولاً دامنه تنظیمات آن ها محدودتر است. البته مدل های الکترونیکی پیشرفته کمپکت تا حد زیادی این فاصله را کاهش داده اند اما همچنان کلید هوایی در پروژه های حساس برتری محسوسی دارد.
به همین دلیل در بسیاری از پروژه های بزرگ، مهندسان برای دستیابی به Selectivity یا هماهنگی حفاظتی بهتر، از کلیدهای هوایی در سطوح بالاتر شبکه استفاده می کنند.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر قابلیت تعمیر و نگهداری
یکی از موضوعاتی که در بسیاری از پروژه ها کمتر مورد توجه قرار می گیرد، قابلیت سرویس پذیری تجهیزات است. در واقع هزینه واقعی یک تجهیز تنها به قیمت خرید آن محدود نمی شود بلکه هزینه های تعمیرات، نگهداری و طول عمر نیز اهمیت فراوانی دارند.
در بررسی تفاوت کلید هوایی و کلید اتوماتیک کمپکت مشاهده می شود که کلیدهای هوایی از این نظر مزیت قابل توجهی دارند. بسیاری از اجزای داخلی این کلیدها قابل تعویض هستند و امکان انجام سرویس های دوره ای برای آن ها وجود دارد.
مزایای سرویس پذیری کلید هوایی عبارت اند از:
- امکان تعویض کنتاکت ها
- امکان تعویض واحد حفاظتی
- قابلیت تست عملکرد بدون قطع کامل سیستم
- امکان تعمیر قطعات مکانیکی
- افزایش طول عمر تجهیز
در مقابل کلیدهای کمپکت معمولاً به صورت یکپارچه طراحی می شوند و در صورت بروز خرابی جدی، تعویض کامل تجهیز اقتصادی تر از تعمیر آن خواهد بود.
این موضوع یکی از مهم ترین دلایلی است که باعث می شود در پروژه های صنعتی بزرگ و زیرساخت های حیاتی، کلیدهای هوایی انتخاب شوند.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر طول عمر
طول عمر تجهیزات حفاظتی تأثیر مستقیمی بر هزینه های بهره برداری و قابلیت اطمینان سیستم دارد. هرچه تعداد دفعات قطع و وصل، استقامت مکانیکی و استقامت الکتریکی یک تجهیز بیشتر باشد، هزینه های نگهداری شبکه کاهش پیدا می کند.
کلیدهای هوایی به دلیل طراحی صنعتی تر معمولاً تعداد عملیات مکانیکی بسیار بیشتری را تحمل می کنند. این کلیدها برای سال ها کار مداوم در شرایط سخت طراحی شده اند.
در بسیاری از مدل های صنعتی، تعداد دفعات عملکرد مکانیکی کلید هوایی چندین برابر کلید کمپکت است. همین موضوع باعث می شود در پروژه هایی که قطع و وصل مکرر وجود دارد، استفاده از کلید هوایی منطقی تر باشد.
در مقابل کلیدهای کمپکت نیز عمر مفید قابل قبولی دارند اما معمولاً برای کاربردهای عمومی تر طراحی شده اند. بنابراین در مقایسه طول عمر، تفاوت کلید هوایی و کلید اتوماتیک کمپکت به نفع کلیدهای هوایی خواهد بود.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر امکانات مانیتورینگ
صنعت برق به سمت دیجیتالی شدن و هوشمندسازی حرکت می کند. امروزه بسیاری از تابلوهای برق مدرن به سیستم های مانیتورینگ و کنترل از راه دور مجهز هستند.
در این حوزه نیز تفاوت کلید هوایی و کلید اتوماتیک کمپکت کاملاً محسوس است.
کلیدهای هوایی پیشرفته معمولاً امکان نمایش اطلاعات زیر را دارند:
- جریان هر فاز
- ولتاژ شبکه
- توان مصرفی
- انرژی مصرفی
- ضریب قدرت
- فرکانس شبکه
- تاریخچه خطاها
- تعداد دفعات عملکرد
- وضعیت سلامت کلید
بسیاری از مدل ها از پروتکل های ارتباطی صنعتی پشتیبانی می کنند و می توانند به سیستم های اسکادا و اتوماسیون متصل شوند.
در مقابل کلیدهای کمپکت در مدل های پایه فاقد چنین امکاناتی هستند. البته نمونه های الکترونیکی جدید قابلیت های ارتباطی مناسبی دارند اما همچنان کلیدهای هوایی امکانات گسترده تری ارائه می دهند.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر قیمت
هزینه خرید همواره یکی از مهم ترین عوامل تصمیم گیری در پروژه های صنعتی است. در این زمینه تفاوت کلید هوایی و کلید اتوماتیک کمپکت بسیار چشمگیر است.
به طور کلی قیمت کلیدهای هوایی به دلایل زیر بیشتر است:
- قدرت قطع بالاتر
- تجهیزات حفاظتی پیشرفته تر
- قابلیت تنظیم گسترده تر
- امکانات مانیتورینگ
- ساختار مکانیکی پیچیده تر
- طول عمر بیشتر
در مقابل کلیدهای کمپکت گزینه ای اقتصادی تر محسوب می شوند و در بسیاری از پروژه ها می توانند نیازهای حفاظتی را با هزینه کمتری تأمین کنند.
البته باید توجه داشت که انتخاب صرفاً بر اساس قیمت می تواند در بلندمدت هزینه های بیشتری ایجاد کند. در واقع انتخاب صحیح باید بر اساس نیاز واقعی پروژه انجام شود.

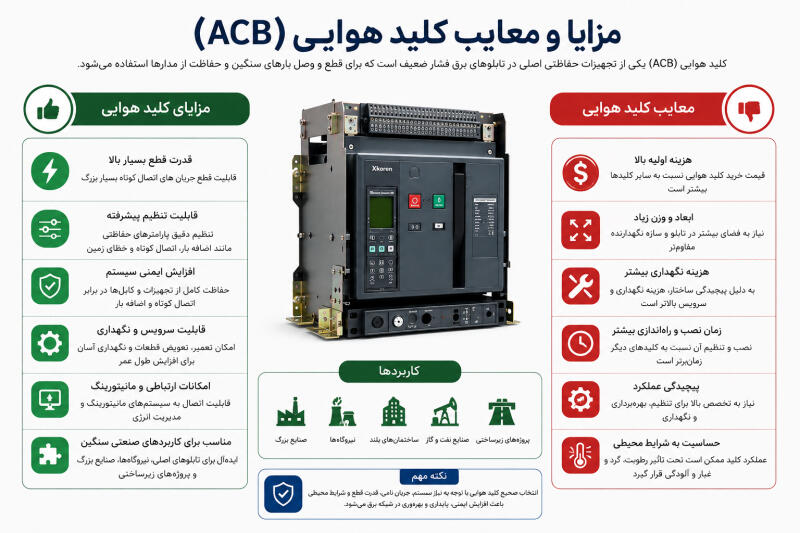

مزایای و معایب کلید هوایی
مزایای کلید هوایی
پس از بررسی تفاوت کلید هوایی و کلید اتوماتیک کمپکت بهتر است مزایای کلید هوایی را به صورت مستقل نیز مرور کنیم.
مهم ترین مزایای کلید هوایی
- قدرت قطع بسیار بالا
- قابلیت تنظیم کامل حفاظت ها
- امکان ارتباط با سیستم های هوشمند
- طول عمر زیاد
- قابلیت تعمیر و سرویس
- مناسب برای جریان های بالا
- هماهنگی حفاظتی پیشرفته
- امکان نصب تجهیزات جانبی متنوع
- قابلیت مانیتورینگ آنلاین
این مزایا باعث شده اند کلیدهای هوایی به انتخاب اصلی تابلوهای برق اصلی تبدیل شوند.
معایب کلید هوایی
هیچ تجهیزی بدون محدودیت نیست و کلیدهای هوایی نیز نقاط ضعفی دارند.
مهم ترین معایب کلید هوایی
- قیمت بالاتر
- ابعاد بزرگ تر
- وزن بیشتر
- نیاز به فضای نصب بیشتر
- هزینه نگهداری بالاتر
به همین دلیل استفاده از آن ها در همه پروژه ها توجیه اقتصادی ندارد.

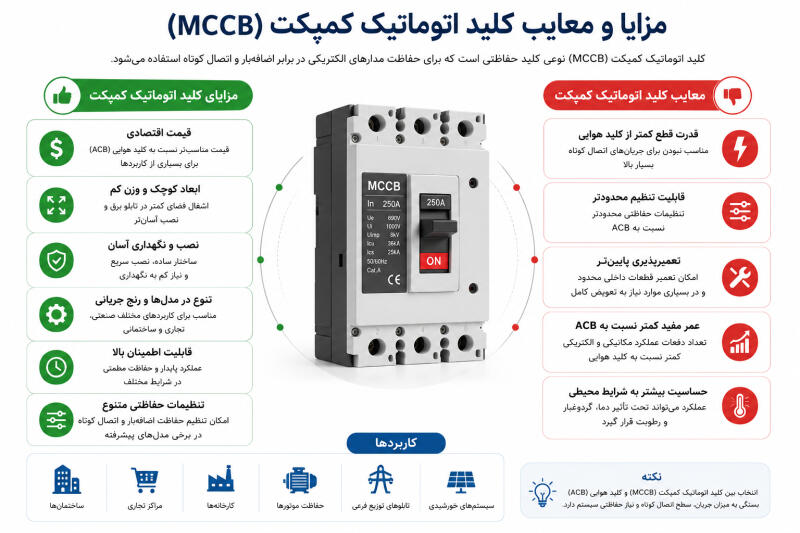

مزایا و معایب کلید اتوماتیک کمپکت
مزایای کلید اتوماتیک کمپکت
کلیدهای کمپکت به دلیل ترکیب مناسب قیمت و عملکرد، سهم بزرگی از بازار تجهیزات حفاظتی را در اختیار دارند.
مهم ترین مزایای کلید کمپکت
- قیمت مناسب
- نصب آسان
- ابعاد کوچک
- تنوع بالا
- دسترسی آسان
- نیاز کمتر به فضای تابلو
- مناسب برای اکثر کاربردهای صنعتی و ساختمانی
معایب کلید اتوماتیک کمپکت
در کنار مزایا، برخی محدودیت ها نیز وجود دارد.
مهم ترین معایب کلید کمپکت
- قدرت قطع کمتر نسبت به ACB
- قابلیت تنظیم محدودتر
- امکانات مانیتورینگ کمتر
- تعمیرپذیری محدود
- طول عمر کمتر نسبت به کلید هوایی
چه زمانی کلید هوایی انتخاب بهتری است؟
در شرایط زیر معمولاً کلید هوایی بهترین گزینه محسوب می شود:
- ورودی اصلی تابلو برق
- کارخانه های بزرگ
- مراکز داده
- بیمارستان ها
- صنایع نفت و گاز
- نیروگاه ها
- پروژه های زیرساختی بزرگ
- سیستم های با جریان اتصال کوتاه بالا
در چنین کاربردهایی مزایای کلید هوایی هزینه اولیه بیشتر آن را توجیه می کند.
چه زمانی کلید اتوماتیک کمپکت انتخاب مناسب تری است؟
اگرچه در بسیاری از پروژه های بزرگ صنعتی کلید هوایی به عنوان گزینه اصلی شناخته می شود، اما این موضوع به معنای برتری مطلق آن در تمام کاربردها نیست. در حقیقت بخش قابل توجهی از شبکه های توزیع برق صنعتی و ساختمانی توسط کلیدهای اتوماتیک کمپکت حفاظت می شوند و در بسیاری از موارد استفاده از MCCB انتخابی منطقی تر و اقتصادی تر خواهد بود.
زمانی که جریان مورد نیاز مدار در محدوده عملکرد کلیدهای کمپکت قرار داشته باشد و سطح خطای احتمالی شبکه نیز از قدرت قطع کلید فراتر نرود، استفاده از کلید کمپکت می تواند ضمن تأمین حفاظت مناسب، هزینه های پروژه را به شکل قابل توجهی کاهش دهد. علاوه بر این، در تابلوهایی که محدودیت فضا وجود دارد، ابعاد کوچک تر کلیدهای کمپکت یک مزیت مهم محسوب می شود.
به طور معمول در موارد زیر استفاده از MCCB توصیه می شود:
- فیدرهای خروجی تابلوهای اصلی
- تابلوهای توزیع فرعی
- حفاظت خطوط تغذیه موتور
- تابلوهای ساختمانی
- مراکز تجاری متوسط
- سیستم های روشنایی صنعتی
- تابلوهای کنترل فرآیند
- ماشین آلات صنعتی
در چنین کاربردهایی معمولاً تفاوت کلید هوایی و کلید اتوماتیک کمپکت از نظر اقتصادی اهمیت بیشتری پیدا می کند و کلید کمپکت می تواند بهترین نسبت میان هزینه و عملکرد را ارائه دهد.
مقایسه کلید هوایی و کلید اتوماتیک کمپکت در طراحی تابلو برق
یکی از مهم ترین موضوعاتی که مهندسان برق هنگام طراحی تابلوهای توزیع در نظر می گیرند، هماهنگی حفاظتی میان تجهیزات مختلف است. در واقع هدف این است که هنگام وقوع خطا تنها نزدیک ترین کلید به محل خطا عمل کند و کل شبکه از مدار خارج نشود.
در این زمینه تفاوت کلید هوایی و کلید اتوماتیک کمپکت اهمیت ویژه ای پیدا می کند. معمولاً در یک تابلو برق صنعتی، کلید هوایی در ورودی اصلی قرار می گیرد و چندین کلید کمپکت در خروجی ها نصب می شوند. این ساختار باعث می شود در صورت وقوع خطا در یکی از خطوط فرعی، ابتدا کلید کمپکت همان بخش عمل کند و نیازی به قطع کل برق مجموعه نباشد.
این نوع طراحی مزایای متعددی دارد:
- افزایش پایداری شبکه
- کاهش خاموشی های ناخواسته
- حفاظت بهتر از تجهیزات
- کاهش هزینه های توقف تولید
- سهولت عیب یابی
به همین دلیل در بسیاری از پروژه های صنعتی بزرگ، کلید هوایی و کلید کمپکت نه به عنوان رقیب بلکه به عنوان مکمل یکدیگر مورد استفاده قرار می گیرند.

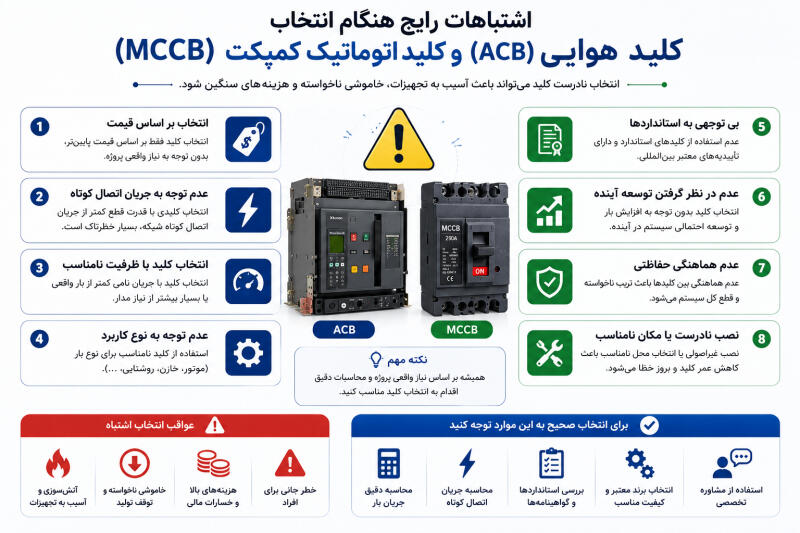

اشتباهات رایج هنگام انتخاب کلید هوایی و کلید اتوماتیک کمپکت
یکی از دلایل اصلی بروز مشکلات در شبکه های برق صنعتی، انتخاب نادرست تجهیزات حفاظتی است. بسیاری از خریداران بدون بررسی دقیق شرایط پروژه اقدام به انتخاب کلید می کنند و همین موضوع در آینده هزینه های سنگینی ایجاد می کند.
انتخاب بر اساس قیمت: یکی از رایج ترین اشتباهات، تصمیم گیری صرفاً بر اساس قیمت است. برخی کاربران به دلیل هزینه اولیه کمتر به سراغ کلید کمپکت می روند، در حالی که پروژه آن ها به کلید هوایی نیاز دارد.
عدم توجه به جریان اتصال کوتاه: قدرت قطع کلید باید همواره از حداکثر جریان اتصال کوتاه شبکه بیشتر باشد. نادیده گرفتن این موضوع می تواند خطرات جدی به همراه داشته باشد.
عدم بررسی توسعه آینده پروژه: در بسیاری از پروژه ها ظرفیت تولید یا مصرف برق در آینده افزایش پیدا می کند. انتخاب کلید بدون در نظر گرفتن توسعه آتی می تواند منجر به تعویض زودهنگام تجهیزات شود.
عدم توجه به شرایط محیطی : دما، رطوبت، گردوغبار و شرایط نصب تأثیر مستقیمی بر عملکرد کلید دارند. انتخاب تجهیزات بدون در نظر گرفتن این عوامل می تواند عمر مفید سیستم را کاهش دهد.
تفاوت کلید هوایی و کلید اتوماتیک کمپکت در صنایع مختلف
نیازهای حفاظتی هر صنعت با صنعت دیگر متفاوت است. به همین دلیل انتخاب میان این دو تجهیز باید بر اساس شرایط واقعی بهره برداری انجام شود.
| صنعت | تجهیز پیشنهادی |
| صنایع فولاد | کلید هوایی |
| پتروشیمی | کلید هوایی |
| نیروگاه | کلید هوایی |
| مراکز داده | کلید هوایی |
| کارخانه های متوسط | ترکیب ACB و MCCB |
| ساختمان های اداری | MCCB |
| مجتمع های تجاری | MCCB |
| صنایع غذایی | ترکیبی |
| خطوط تولید | MCCB |
| تابلوهای موتور | MCCB |
این جدول نشان می دهد که تفاوت کلید هوایی و کلید اتوماتیک کمپکت تنها به مشخصات فنی محدود نمی شود و نوع کاربرد نیز نقش مهمی در انتخاب دارد.
راهنمای انتخاب کلید مناسب برای پروژه
برای انتخاب صحیح میان این دو تجهیز بهتر است مراحل زیر انجام شود:
مرحله اول: محاسبه جریان بار
ابتدا باید جریان واقعی مصرف کننده ها محاسبه شود.
مرحله دوم: محاسبه جریان اتصال کوتاه
سطح اتصال کوتاه شبکه باید به دقت مشخص شود.
مرحله سوم: بررسی فضای تابلو
ابعاد تابلو و محدودیت های نصب باید بررسی شوند.
مرحله چهارم: تعیین سطح حفاظت مورد نیاز
نوع حفاظت های مورد نیاز پروژه مشخص شود.
مرحله پنجم: بررسی بودجه
هزینه خرید، نصب و نگهداری مورد ارزیابی قرار گیرد.
مرحله ششم: بررسی توسعه آینده
ظرفیت توسعه پروژه در سال های آینده در نظر گرفته شود.
با رعایت این مراحل می توان بهترین انتخاب را میان کلید هوایی و کلید کمپکت انجام داد.
جمع بندی نهایی تفاوت کلید هوایی و کلید اتوماتیک کمپکت
اگر بخواهیم مهم ترین تفاوت کلید هوایی و کلید اتوماتیک کمپکت را در یک جمله بیان کنیم، می توان گفت کلید هوایی برای حفاظت پیشرفته، جریان های بالا و تابلوهای اصلی طراحی شده است؛ در حالی که کلید اتوماتیک کمپکت راهکاری اقتصادی، فشرده و کارآمد برای حفاظت مدارهای فرعی و بسیاری از کاربردهای صنعتی و ساختمانی محسوب می شود.
کلیدهای هوایی دارای قدرت قطع بالاتر، قابلیت تنظیم گسترده تر، امکانات مانیتورینگ بیشتر، طول عمر بالاتر و قابلیت سرویس پذیری مناسب تری هستند. در مقابل کلیدهای کمپکت قیمت پایین تر، ابعاد کوچک تر و نصب آسان تری دارند.
بنابراین هیچ کدام را نمی توان به صورت مطلق برتر دانست و انتخاب نهایی باید بر اساس شرایط فنی، اقتصادی و عملیاتی پروژه انجام شود.
فروش کلید هوایی و کلید اتوماتیک کمپکت Xkoren در ایران
نمایندگی ایکس کورن Xkoren در ایران با ارائه مجموعه ای کامل از تجهیزات برق صنعتی، امکان تأمین انواع کلید هوایی و کلید اتوماتیک کمپکت را در رنج های مختلف جریانی فراهم کرده است. محصولات این برند با بهره گیری از استانداردهای روز صنعت برق، قابلیت استفاده در پروژه های صنعتی، ساختمانی، تجاری و زیرساختی را دارند.
علاوه بر تأمین تجهیزات، خدمات مشاوره فنی، انتخاب محصول، پشتیبانی تخصصی و خدمات پس از فروش نیز برای مشتریان ارائه می شود تا کاربران بتوانند متناسب با نیاز پروژه خود مناسب ترین کلید هوایی یا کلید اتوماتیک کمپکت را انتخاب کنند. تنوع گسترده محصولات Xkoren موجب شده است که مهندسان و پیمانکاران بتوانند برای انواع تابلوهای برق فشار ضعیف راهکار مناسبی در اختیار داشته باشند.
سوالات متداول درباره تفاوت کلید هوایی و کلید اتوماتیک کمپکت
- کلید هوایی بهتر است یا کلید اتوماتیک کمپکت؟ هیچ کدام به صورت مطلق بهتر نیستند. انتخاب میان این دو تجهیز به جریان شبکه، سطح اتصال کوتاه، نوع پروژه و بودجه بستگی دارد.
- مهم ترین تفاوت کلید هوایی و کلید اتوماتیک کمپکت چیست؟ مهم ترین تفاوت در قدرت قطع، امکانات حفاظتی، قابلیت تنظیم و محدوده کاربرد آن ها است.
- آیا می توان به جای کلید هوایی از کلید کمپکت استفاده کرد؟ تنها در صورتی که مشخصات فنی شبکه اجازه دهد. در پروژه های بزرگ معمولاً جایگزینی کلید هوایی با کلید کمپکت توصیه نمی شود.
- کلید هوایی در کدام قسمت تابلو نصب می شود؟ معمولاً در ورودی اصلی تابلوهای برق و نقاطی که جریان بالایی وجود دارد نصب می شود.
- کلید اتوماتیک کمپکت بیشتر در چه کاربردهایی استفاده می شود؟ برای حفاظت فیدرها، خطوط توزیع، موتورهای الکتریکی و تابلوهای فرعی کاربرد گسترده ای دارد.
- آیا کلیدهای هوایی قابلیت مانیتورینگ دارند؟ بله، بسیاری از مدل های جدید امکان اندازه گیری پارامترهای شبکه و ارتباط با سیستم های اتوماسیون را فراهم می کنند.
- عمر کلید هوایی بیشتر است یا کلید کمپکت؟ در شرایط یکسان، کلیدهای هوایی معمولاً عمر مکانیکی و الکتریکی بیشتری دارند.
- قیمت کلید هوایی بیشتر است یا کلید کمپکت؟ به دلیل امکانات بیشتر، قدرت قطع بالاتر و ساختار پیشرفته تر، قیمت کلیدهای هوایی معمولاً بالاتر است.
