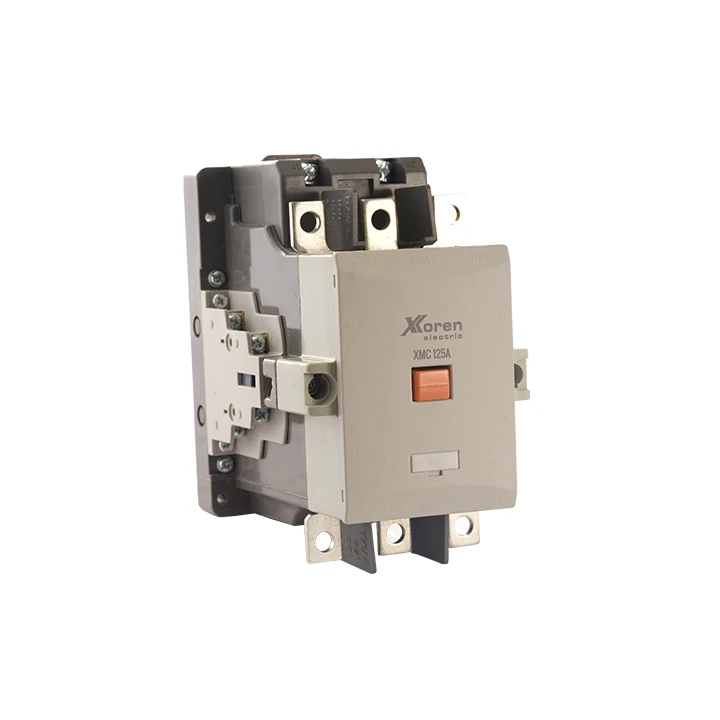

کنتاکتور 180 آمپرکنتاکتور برق

کنتاکتور 180 آمپر یکی از مهم ترین تجهیزات کلیدزنی در سیستم های برق صنعتی و نیمه صنعتی است که نقش اساسی در کنترل، قطع و وصل جریان های بالا ایفا می کند. زمانی که در یک تابلو برق صنعتی نیاز به کنترل موتورهای سه فاز با توان بالا، سیستم های تهویه صنعتی، کمپرسورها، پمپ های سنگین یا خطوط تولید وجود داشته باشد، استفاده از یک تجهیز مطمئن و قدرتمند ضروری است؛

در چنین شرایطی انتخاب صحیح کنتاکتور می تواند تضمین کننده ایمنی، دوام و عملکرد پایدار کل سیستم باشد. این تجهیز الکترومکانیکی با قابلیت تحمل جریان بالا و طراحی مهندسی شده، به گونه ای ساخته شده که بتواند در شرایط کاری سخت، دفعات کلیدزنی بالا و بارهای القایی سنگین عملکرد قابل اعتماد ارائه دهد.

در بسیاری از پروژه های صنعتی، مهندسان برق هنگام طراحی تابلو به دنبال تجهیزی هستند که علاوه بر تحمل جریان نامی بالا، دارای عمر مکانیکی و الکتریکی طولانی، قابلیت نصب آسان، سازگاری با تجهیزات حفاظتی و امکان استفاده از لوازم جانبی مانند بیمتال و کنتاکت کمکی باشد. کنتاکتور 180 آمپر دقیقاً در همین نقطه وارد عمل می شود و به عنوان یکی از گزینه های پرکاربرد در رنج جریان های بالا شناخته می شود. در این مقاله قصد داریم به صورت جامع و مرحله به مرحله تمام جنبه های فنی، کاربردی و اقتصادی این تجهیز را بررسی کنیم تا هنگام خرید یا انتخاب، دیدی کاملاً تخصصی و حرفه ای داشته باشید.

کنتاکتور چیست و چرا مدل 180 آمپر اهمیت دارد؟

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدار قدرت با استفاده از یک مدار فرمان کم جریان طراحی شده است. عملکرد اصلی آن بر پایه میدان مغناطیسی ایجادشده توسط بوبین است که باعث جذب هسته متحرک و در نتیجه بسته شدن کنتاکت های قدرت می شود. زمانی که جریان بوبین قطع شود، فنر بازگشت باعث جدا شدن کنتاکت ها و قطع مدار می شود.

اما چرا کنتاکتور 180 آمپر اهمیت ویژه ای دارد؟ دلیل اصلی آن محدوده جریان کاری آن است. جریان 180 آمپر در دسته جریان های بالا محسوب می شود و معمولاً در کاربردهای زیر مشاهده می شود:

• موتورهای سه فاز با توان بالا (مثلاً بالای 90 کیلووات بسته به ولتاژ)
• خطوط تولید صنعتی
• سیستم های تهویه مطبوع صنعتی
• آسانسورهای صنعتی سنگین
• کمپرسورهای بزرگ
• تابلوهای توزیع با بارهای ترکیبی سنگین

در چنین کاربردهایی، استفاده از یک تجهیز ضعیف تر می تواند باعث گرم شدن بیش از حد، جوش خوردن کنتاکت ها و در نهایت آسیب به تجهیزات شود. بنابراین انتخاب کنتاکتور 180 آمپر مناسب، نقش کلیدی در افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری دارد.

ساختار داخلی کنتاکتور 180 آمپر

برای درک بهتر عملکرد کنتاکتور 180 آمپر لازم است با اجزای داخلی آن آشنا شویم. این تجهیز از بخش های زیر تشکیل شده است:

1️⃣ بوبین (Coil)

بوبین بخش فرمان کنتاکتور است که با دریافت ولتاژ (معمولاً 24، 110، 220 یا 380 ولت AC/DC) میدان مغناطیسی ایجاد می کند. کیفیت بوبین در عملکرد پایدار کنتاکتور 180 آمپر نقش بسیار مهمی دارد، زیرا در صورت افت ولتاژ یا نوسان شدید، عملکرد کل سیستم تحت تأثیر قرار می گیرد.

2️⃣ هسته ثابت و متحرک

این دو بخش فلزی با ایجاد میدان مغناطیسی به یکدیگر جذب می شوند و باعث حرکت مکانیکی کنتاکت ها می گردند.

3️⃣ کنتاکت های قدرت

کنتاکت های اصلی که جریان 180 آمپر از آن ها عبور می کند، معمولاً از آلیاژهای مقاوم در برابر جرقه و حرارت ساخته می شوند. کیفیت این بخش تعیین کننده عمر الکتریکی کنتاکتور 180 آمپر است.

4️⃣ کنتاکت های کمکی

برای مدار فرمان و ارسال سیگنال استفاده می شوند و معمولاً به صورت NO یا NC هستند.

5️⃣ محفظه عایق

بدنه ای مقاوم در برابر حرارت و ضربه که از پلیمرهای صنعتی ساخته می شود.

مشخصات فنی کنتاکتور 180 آمپر

در جدول زیر مشخصات رایج یک کنتاکتور 180 آمپر استاندارد صنعتی را مشاهده می کنید (مقادیر بسته به برند ممکن است متفاوت باشند):

مشخصه فنی	مقدار معمول
جریان نامی (AC-3)	180 آمپر
ولتاژ کاری	تا 690 ولت
توان قابل کنترل در 400V	حدود 90 تا 110 کیلووات
تعداد پل	3 پل
ولتاژ بوبین	24/110/220/380 ولت
عمر مکانیکی	بیش از 10 میلیون بار
عمر الکتریکی	بیش از 1 میلیون بار
کلاس حفاظتی	IP20 یا بالاتر

این مشخصات نشان می دهد که کنتاکتور 180 آمپر برای کاربردهای سنگین صنعتی طراحی شده و توانایی تحمل بارهای بزرگ را دارد.

نحوه عملکرد کنتاکتور 180 آمپر در مدار صنعتی

زمانی که ولتاژ به بوبین اعمال می شود، میدان مغناطیسی ایجاد شده باعث جذب هسته متحرک می گردد. در این حالت، کنتاکت های قدرت بسته شده و جریان اصلی از آن عبور می کند. در کاربردهای موتور سه فاز، این عمل باعث راه اندازی موتور می شود. هنگام قطع ولتاژ بوبین، فنر بازگرداننده، هسته را به حالت اولیه برمی گرداند و کنتاکت ها باز می شوند.

در کاربردهایی که نیاز به استارت مستقیم (DOL)، ستاره-مثلث یا مدار چپگرد-راستگرد وجود دارد، معمولاً از چند کنتاکتور 180 آمپر به صورت ترکیبی استفاده می شود. این مسئله نشان دهنده اهمیت این تجهیز در طراحی های پیشرفته صنعتی است.

کاربردهای کنتاکتور 180 آمپر در صنایع مختلف

در سیستم های برق صنعتی، زمانی که جریان مصرفی بالا و نیاز به کنترل مکرر مدار وجود داشته باشد، استفاده از کنتاکتور 180 آمپر به یکی از انتخاب های اصلی مهندسان برق تبدیل می شود. این تجهیز به دلیل ظرفیت تحمل جریان بالا و قابلیت کلیدزنی مداوم، در بسیاری از پروژه های صنعتی، کارخانجات تولیدی و سیستم های اتوماسیون استفاده می شود. در واقع هرجا که موتورهای پرقدرت یا بارهای سنگین الکتریکی وجود داشته باشد، احتمال زیادی وجود دارد که در طراحی تابلو برق از کنتاکتور 180 آمپر استفاده شده باشد. این تجهیز علاوه بر کنترل ایمن جریان، امکان اتوماسیون فرآیندها را نیز فراهم می کند و به همین دلیل در بسیاری از خطوط تولید مدرن نقش کلیدی دارد.

استفاده در موتورهای سه فاز صنعتی

یکی از رایج ترین کاربردهای کنتاکتور 180 آمپر در راه اندازی و کنترل موتورهای سه فاز با توان بالا است. موتورهای صنعتی در بسیاری از کارخانه ها وظیفه راه اندازی تجهیزات سنگین مانند نوار نقاله ها، آسیاب ها، دستگاه های پرس و کمپرسورها را بر عهده دارند. این موتورها هنگام استارت جریان زیادی مصرف می کنند و نیاز به تجهیزی دارند که بتواند بدون آسیب دیدن، این جریان را کنترل کند.

در چنین شرایطی کنتاکتور 180 آمپر به عنوان یک کلید قدرت مطمئن عمل می کند. این کنتاکتور در مدارهای استارت مستقیم، مدارهای ستاره مثلث و همچنین مدارهای معکوس کننده جهت چرخش موتور مورد استفاده قرار می گیرد. انتخاب صحیح کنتاکتور 180 آمپر در این نوع کاربردها باعث کاهش استهلاک موتور و افزایش طول عمر تجهیزات صنعتی می شود.

کاربرد در سیستم های تهویه صنعتی (HVAC)

در سیستم های تهویه مطبوع صنعتی مانند چیلرها، برج های خنک کننده و هواسازهای بزرگ نیز از کنتاکتور 180 آمپر استفاده می شود. این سیستم ها معمولاً دارای موتورهای بزرگ فن و کمپرسور هستند که برای راه اندازی و کنترل آن ها نیاز به تجهیزات قدرت قابل اعتماد وجود دارد.

استفاده از کنتاکتور 180 آمپر در تابلو برق سیستم های HVAC باعث می شود کنترل روشن و خاموش شدن کمپرسورها به صورت ایمن و دقیق انجام شود. همچنین این کنتاکتور می تواند در کنار تجهیزات حفاظتی مانند بیمتال و رله حرارتی از موتور در برابر اضافه بار محافظت کند.

استفاده در پمپ های صنعتی و سیستم های آبرسانی

پمپ های صنعتی که در تأسیسات بزرگ، پالایشگاه ها، نیروگاه ها و ایستگاه های پمپاژ آب استفاده می شوند، معمولاً دارای توان بالا هستند. در چنین سیستم هایی کنتاکتور 180 آمپر وظیفه کنترل روشن و خاموش شدن موتور پمپ را بر عهده دارد.

به دلیل اینکه پمپ ها در بسیاری از مواقع به صورت مداوم کار می کنند، انتخاب یک کنتاکتور 180 آمپر با کیفیت بالا اهمیت زیادی دارد. این تجهیز باید بتواند در طول زمان و تحت بارهای سنگین عملکرد پایدار داشته باشد تا از توقف ناگهانی سیستم جلوگیری شود.

استفاده در خطوط تولید کارخانه ها

در خطوط تولید خودکار که در صنایع مختلف مانند صنایع غذایی، فولاد، پتروشیمی و بسته بندی استفاده می شوند، کنترل تجهیزات مختلف توسط تابلوهای برق صنعتی انجام می شود. در این تابلوها اغلب چندین کنتاکتور 180 آمپر برای کنترل موتورهای بزرگ، هیترهای صنعتی یا تجهیزات مکانیکی مورد استفاده قرار می گیرد.

وجود کنتاکتور 180 آمپر در این سیستم ها باعث می شود امکان کنترل مرکزی تجهیزات فراهم شود و همچنین در صورت بروز خطا، مدار به سرعت قطع گردد تا از آسیب به دستگاه ها جلوگیری شود.

راهنمای انتخاب کنتاکتور 180 آمپر

انتخاب صحیح کنتاکتور 180 آمپر یکی از مهم ترین مراحل طراحی تابلو برق صنعتی است. اگر کنتاکتور با توجه به شرایط واقعی بار انتخاب نشود، ممکن است در مدت کوتاهی دچار خرابی شود یا حتی باعث آسیب به سایر تجهیزات گردد. برای انتخاب درست باید چند عامل مهم را در نظر گرفت.

توجه به نوع بار (AC1 – AC3 – AC4)

یکی از مهم ترین پارامترها در انتخاب کنتاکتور 180 آمپر نوع بار الکتریکی است. کنتاکتورها بر اساس استانداردهای بین المللی در دسته های مختلفی طبقه بندی می شوند.

نوع کاربرد	توضیح
AC1	بارهای مقاومتی مانند هیترها
AC2	موتورهای روتور سیم پیچی
AC3	موتورهای قفس سنجابی (رایج ترین کاربرد)
AC4	استارت و توقف سریع موتور

در بیشتر کاربردهای صنعتی، کنتاکتور 180 آمپر در کلاس کاری AC3 استفاده می شود، زیرا این کلاس برای راه اندازی موتورهای سه فاز استاندارد طراحی شده است.

انتخاب بر اساس توان موتور

یکی دیگر از معیارهای مهم در انتخاب کنتاکتور 180 آمپر توان موتور است. به طور معمول این کنتاکتور می تواند موتورهایی با توان بالا را کنترل کند. جدول زیر یک راهنمای تقریبی ارائه می دهد.

ولتاژ شبکه	توان قابل کنترل
380 ولت	حدود 90 تا 110 کیلووات
400 ولت	حدود 100 کیلووات
500 ولت	حدود 110 کیلووات

این مقادیر بسته به برند و شرایط کاری ممکن است کمی متفاوت باشند، اما در بیشتر موارد کنتاکتور 180 آمپر برای موتورهای صنعتی بزرگ انتخاب مناسبی محسوب می شود.

انتخاب ولتاژ بوبین

بوبین کنتاکتور 180 آمپر می تواند با ولتاژهای مختلفی کار کند. انتخاب ولتاژ مناسب به طراحی مدار فرمان بستگی دارد.

ولتاژهای رایج بوبین عبارت اند از:

24 ولت

110 ولت

220 ولت

380 ولت

در بسیاری از تابلوهای صنعتی، بوبین کنتاکتور 180 آمپر با ولتاژ 220 ولت یا 24 ولت استفاده می شود.

شرایط محیطی نصب

یکی دیگر از موارد مهم هنگام انتخاب کنتاکتور 180 آمپر شرایط محیطی محل نصب است. عواملی مانند دمای محیط، میزان رطوبت، وجود گردوغبار یا لرزش می توانند بر عملکرد کنتاکتور تأثیر بگذارند. در محیط های صنعتی سنگین معمولاً از تابلوهای با تهویه مناسب استفاده می شود تا عمر کنتاکتور 180 آمپر افزایش یابد.

در پروژه هایی که بارهای القایی سنگین وجود دارد، انتخاب صحیح کنتاکتور 180 آمپر باعث کاهش جرقه، جلوگیری از آسیب به موتور و افزایش پایداری شبکه برق داخلی کارخانه می شود.
