علائم خرابی خازن بانک خازنی

علائم خرابی خازن بانک خازنی یکی از مهم ترین موضوعاتی است که در سیستم های برق صنعتی باید به صورت جدی بررسی شود؛ زیرا خرابی یا کاهش عملکرد خازن های بانک اصلاح ضریب توان می تواند باعث افزایش مصرف انرژی، کاهش راندمان تجهیزات، بالا رفتن جریان شبکه و ایجاد هزینه های اضافی برای واحدهای صنعتی شود. بسیاری از کارخانه ها زمانی متوجه مشکل بانک خازنی می شوند که ضریب توان کاهش پیدا کرده، تجهیزات حفاظتی شروع به قطع کردن کرده اند یا دمای تابلو برق به شکل غیرعادی افزایش یافته است؛ در حالی که اگر نشانه های اولیه خرابی به موقع شناسایی شوند، می توان از آسیب های گسترده تر جلوگیری کرد.

خازن های بانک خازنی وظیفه جبران توان راکتیو در شبکه برق را بر عهده دارند. تجهیزات صنعتی مانند موتورهای الکتریکی، پمپ ها، کمپرسورها، دستگاه های CNC و بسیاری از ماشین آلات دارای سیم پیچ، علاوه بر توان اکتیو، مقدار قابل توجهی توان راکتیو مصرف می کنند. وجود این توان راکتیو باعث افزایش جریان عبوری از کابل ها، ترانسفورماتورها و تجهیزات توزیع برق می شود. به همین دلیل در بسیاری از واحدهای صنعتی از بانک خازنی برای اصلاح ضریب توان و کاهش فشار روی شبکه استفاده می شود.

اما زمانی که خازن ها به دلایل مختلف مانند افزایش دما، اضافه ولتاژ، وجود هارمونیک، انتخاب اشتباه ظرفیت، کیفیت پایین محصول یا نصب نادرست دچار مشکل شوند، عملکرد بانک اصلاح ضریب توان کاهش پیدا می کند. در این شرایط شناخت علائم خرابی خازن بانک خازنی اهمیت زیادی دارد؛ زیرا بسیاری از خرابی ها به صورت تدریجی اتفاق می افتند و قبل از از کار افتادن کامل خازن، نشانه هایی از خود نشان می دهند.

یکی از اشتباهات رایج در محیط های صنعتی این است که خرابی بانک خازنی تنها زمانی جدی گرفته می شود که یکی از خازن ها کاملاً بسوزد یا تابلو برق دچار مشکل شود. در حالی که افزایش دمای غیرعادی، کاهش ظرفیت خازن، تغییر مقدار ضریب توان، صدای غیرمعمول، افزایش جریان مصرفی و قطع شدن مکرر تجهیزات حفاظتی می توانند از اولین هشدارهای وجود مشکل باشند.

تشخیص صحیح علائم خرابی خازن بانک خازنی نیازمند شناخت عملکرد تمام اجزای این سیستم است. بانک خازنی فقط شامل چند خازن نیست؛ بلکه مجموعه ای از تجهیزات شامل رگولاتور ضریب توان، کنتاکتور برق، فیوزهای حفاظتی، کلیدهای قطع و وصل، کابل ها و تجهیزات اندازه گیری است که باید هماهنگ با یکدیگر کار کنند.

به عنوان مثال، اگر کنتاکتور برق مخصوص خازنی انتخاب مناسبی نداشته باشد، جریان هجومی هنگام وصل شدن خازن می تواند باعث سوختگی کنتاکت ها و کاهش عمر خازن شود. همچنین اگر تجهیزات حفاظتی مانند فیوز مینیاتوری، کلید حرارتی یا کلید اتوماتیک به درستی انتخاب نشده باشند، در زمان بروز خطا نمی توانند حفاظت مناسبی ایجاد کنند.

از طرف دیگر، استفاده گسترده از تجهیزات الکترونیک قدرت مانند اینورترها باعث شده موضوع هارمونیک ها در شبکه های صنعتی اهمیت بیشتری پیدا کند. هارمونیک های ایجاد شده توسط این تجهیزات می توانند جریان عبوری از خازن را افزایش داده و باعث گرم شدن بیش از حد و خرابی زودهنگام آن شوند.

در این مقاله به صورت تخصصی بررسی می کنیم که علائم خرابی خازن بانک خازنی چیست، چرا این خرابی ها اتفاق می افتند، چگونه می توان سلامت خازن صنعتی را بررسی کرد و چه روش هایی برای افزایش عمر بانک اصلاح ضریب توان وجود دارد.

بانک خازنی چیست و چرا سلامت آن اهمیت دارد؟

بانک خازنی مجموعه ای از چند خازن صنعتی است که به صورت موازی در شبکه برق نصب می شوند تا توان راکتیو مورد نیاز مصرف کننده ها را تأمین کنند. هدف اصلی این سیستم، بهبود ضریب توان و کاهش جریان اضافی در شبکه است.

ضریب توان پایین باعث می شود تجهیزات برق برای انتقال همان مقدار توان مفید، جریان بیشتری از شبکه دریافت کنند. افزایش جریان علاوه بر بالا بردن تلفات انرژی، باعث گرم شدن کابل ها، افزایش فشار روی ترانسفورماتورها و کاهش راندمان کلی سیستم می شود.

بانک خازنی با تولید توان راکتیو مورد نیاز بارهای القایی، این مشکل را کاهش می دهد. اما عملکرد صحیح آن کاملاً وابسته به سلامت خازن ها و تجهیزات جانبی است.

یک خازن صنعتی سالم باید بتواند در شرایط کاری مشخص، ظرفیت نامی خود را حفظ کند. عواملی مانند دمای زیاد، اضافه ولتاژ، جریان بیش از حد و آلودگی های محیطی می توانند باعث کاهش تدریجی عملکرد آن شوند. به همین دلیل بررسی دوره ای علائم خرابی خازن بانک خازنی بخشی مهم از نگهداری پیشگیرانه تجهیزات برق صنعتی محسوب می شود.

اجزای اصلی یک بانک خازنی صنعتی

جزء	وظیفه
خازن صنعتی	تولید توان راکتیو و اصلاح ضریب توان
رگولاتور	کنترل ورود و خروج پله های خازنی
کنتاکتور برق	قطع و وصل کردن خازن ها
فیوز حفاظتی	محافظت در برابر اضافه جریان
کلید اتوماتیک	حفاظت اصلی مدار
کابل و شینه	انتقال جریان بین تجهیزات

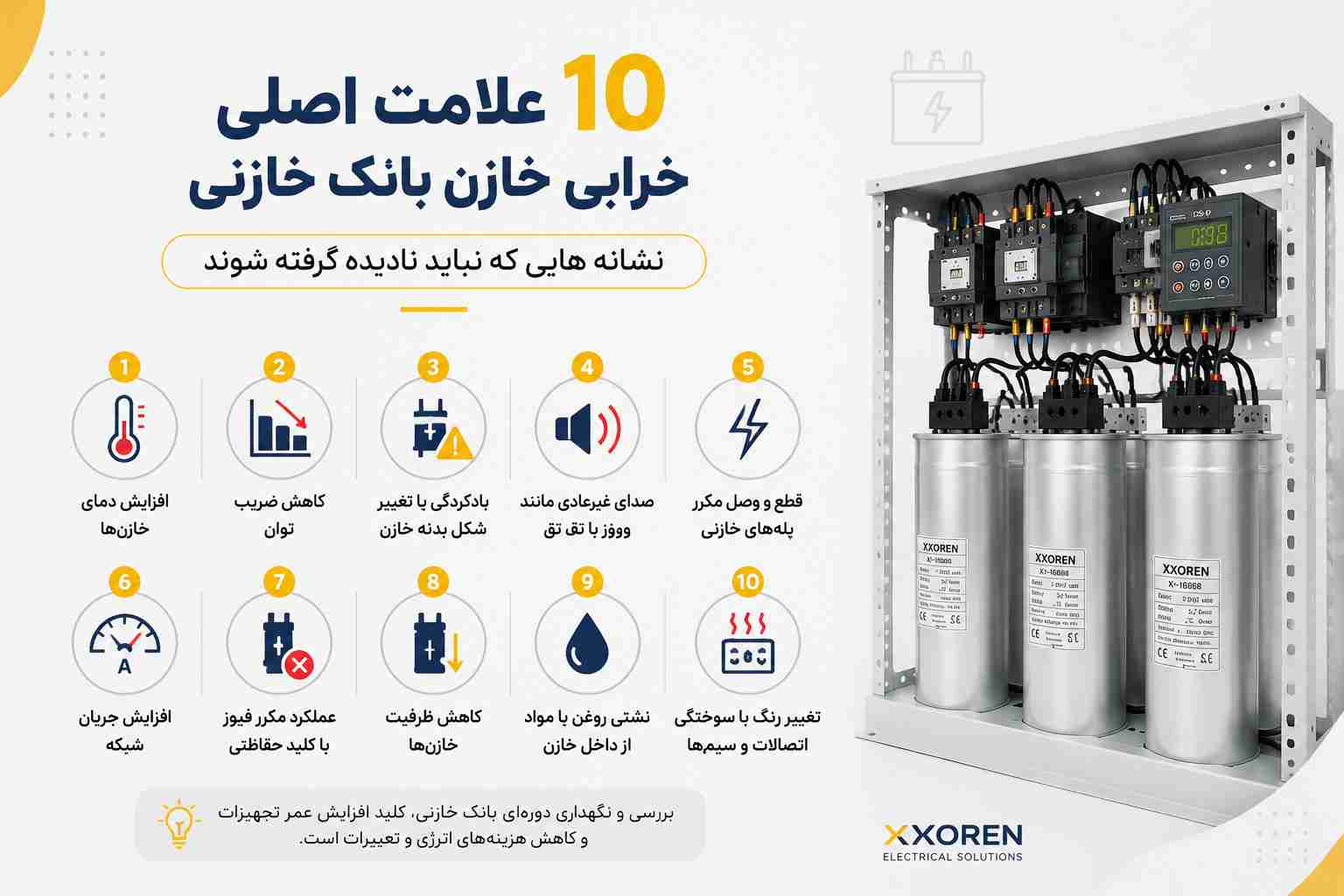

۱۰ علامت اصلی خرابی خازن بانک خازنی؛ نشانه هایی که نباید نادیده گرفته شوند

شناخت دقیق علائم خرابی خازن بانک خازنی به متخصصان برق صنعتی کمک می کند قبل از ایجاد خسارت های سنگین، مشکل را شناسایی و برطرف کنند. بسیاری از خازن های صنعتی قبل از خرابی کامل، نشانه هایی از کاهش عملکرد خود نشان می دهند. این نشانه ها ممکن است در ابتدا بسیار جزئی باشند، اما بی توجهی به آن ها می تواند باعث آسیب به سایر تجهیزات تابلو برق، افزایش هزینه انرژی و کاهش پایداری شبکه شود.

در ادامه مهم ترین نشانه های خرابی خازن بانک خازنی را بررسی می کنیم.

۱. کاهش ضریب توان شبکه؛ اولین هشدار خرابی بانک خازنی

یکی از مهم ترین علائم خرابی خازن بانک خازنی کاهش مقدار ضریب توان یا Cos φ در شبکه برق است. وظیفه اصلی بانک خازنی، جبران توان راکتیو و نزدیک کردن ضریب توان به مقدار استاندارد است. بنابراین زمانی که عملکرد خازن ها کاهش پیدا کند، اولین تأثیر آن معمولاً در مقدار ضریب توان مشاهده می شود.

برای مثال، ممکن است یک کارخانه در گذشته با استفاده از بانک خازنی به ضریب توان مناسبی دست پیدا کرده باشد، اما به مرور زمان و با کاهش ظرفیت تعدادی از خازن ها، مقدار ضریب توان افت کند. در این شرایط شبکه برق مجبور است توان راکتیو بیشتری دریافت کند که نتیجه آن افزایش جریان مصرفی و بالا رفتن تلفات خواهد بود. دلایل کاهش ضریب توان می تواند شامل موارد زیر باشد:

• کاهش ظرفیت واقعی خازن ها
• خارج شدن یک یا چند پله بانک خازنی از مدار
• خرابی کنتاکتور برق
• تنظیم نبودن رگولاتور بانک
• افزایش بارهای القایی در کارخانه

برای تشخیص این مشکل باید مقدار ضریب توان توسط کنترلر بانک خازنی، کنتورهای دیجیتال یا آنالایزر کیفیت توان بررسی شود.

۲. افزایش دمای غیرعادی خازن ها

افزایش دما یکی از رایج ترین علائم خرابی خازن بانک خازنی است. خازن های صنعتی در محدوده دمایی مشخصی طراحی شده اند و کارکرد طولانی مدت در دمای بالا می تواند باعث تخریب مواد عایقی داخلی و کاهش عمر مفید آن ها شود. دلایل افزایش دمای خازن عبارتند از:

• وجود هارمونیک در شبکه
• تهویه نامناسب تابلو
• خرابی فن خنک کننده
• عبور جریان بیش از مقدار استاندارد
• نصب خازن در محیط گرم

در بسیاری از کارخانه ها، دمای بالای تابلو برق یکی از عواملی است که بدون توجه باقی می ماند. حتی اگر تمام تجهیزات الکتریکی سالم باشند، افزایش دمای محیط می تواند عمر خازن را به میزان قابل توجهی کاهش دهد. برای بررسی این موضوع می توان از دوربین حرارتی استفاده کرد. اگر یکی از خازن ها نسبت به سایر خازن های مشابه دمای بیشتری داشته باشد، احتمال وجود مشکل داخلی یا اضافه جریان در آن وجود دارد.

۳. بادکردگی یا تغییر شکل ظاهری بدنه خازن

یکی از واضح ترین علائم خرابی خازن بانک خازنی تغییر شکل فیزیکی بدنه آن است. خازن های صنعتی معمولاً دارای سیستم های ایمنی داخلی هستند که در شرایط غیرعادی از ایجاد خطر جلوگیری می کنند، اما در صورت افزایش بیش از حد فشار داخلی، بدنه ممکن است دچار تورم یا تغییر شکل شود. دلایل ایجاد بادکردگی شامل:

• اضافه ولتاژ طولانی مدت
• افزایش دمای شدید
• خرابی دی الکتریک داخلی
• جریان بیش از حد
• پایان عمر کاری خازن

خازنی که دچار تغییر شکل ظاهری شده است نباید بدون بررسی در مدار باقی بماند؛ زیرا احتمال خرابی کامل و آسیب به تجهیزات مجاور وجود دارد.

۴. ایجاد صدای غیرعادی از داخل بانک خازنی

خازن های سالم معمولاً عملکردی بی صدا دارند. ایجاد صداهایی مانند وزوز، لرزش یا صدای غیرمعمول از داخل تابلو می تواند یکی از علائم خرابی خازن بانک خازنی باشد. این صدا ممکن است به دلایل مختلف ایجاد شود:

• ارتعاش صفحات داخلی خازن
• وجود تخلیه های الکتریکی داخلی
• مشکل در اتصالات
• خرابی کنتاکتور برق

گاهی صدای ایجاد شده بسیار ضعیف است و فقط توسط تکنسین های باتجربه قابل تشخیص خواهد بود. مقایسه صدای مراحل مختلف بانک خازنی می تواند به پیدا کردن خازن معیوب کمک کند.

۵. سوختگی یا تغییر رنگ در ترمینال های خازن

یکی دیگر از نشانه های مهم خرابی، مشاهده آثار حرارتی در محل اتصال خازن است. مواردی مانند:

• سیاه شدن ترمینال
• تغییر رنگ کابل
• ذوب شدن روکش سیم
• بوی سوختگی داخل تابلو

نشان دهنده وجود مشکل در مسیر اتصال هستند. شل بودن پیچ های ترمینال یکی از دلایل رایج این مشکل است. زمانی که اتصال مناسب نباشد، مقاومت محل اتصال افزایش پیدا کرده و گرمای زیادی تولید می شود. این گرما به مرور می تواند باعث آسیب به خازن، کنتاکتور و حتی تجهیزات حفاظتی شود.

۶. قطع شدن مکرر فیوز یا کلیدهای حفاظتی

قطع شدن مداوم تجهیزات حفاظتی مانند فیوز مینیاتوری، کلید حرارتی یا کلید اتوماتیک می تواند یکی از نشانه های وجود مشکل در بانک خازنی باشد. البته این موضوع همیشه به معنی خرابی مستقیم خازن نیست و ممکن است عوامل دیگری مانند موارد زیر باعث قطع حفاظت شوند:

• انتخاب اشتباه رنج حفاظتی
• اتصال کوتاه در مدار
• خرابی کنتاکتور
• جریان هجومی بیش از حد
• مشکل کابل کشی

برای تشخیص صحیح باید جریان مصرفی مدار اندازه گیری شود و عملکرد تمام تجهیزات بررسی گردد.

۷. کاهش ظرفیت واقعی خازن

یکی از خرابی های پنهان خازن های صنعتی، کاهش ظرفیت بدون تغییر ظاهری است. در این حالت ممکن است خازن کاملاً سالم به نظر برسد، اما مقدار واقعی ظرفیت آن کمتر از مقدار درج شده روی پلاک باشد. این مشکل یکی از مهم ترین علائم خرابی خازن بانک خازنی است، زیرا باعث می شود بانک نتواند توان راکتیو مورد نیاز را تأمین کند. برای بررسی ظرفیت باید از تجهیزات تخصصی مانند LCR متر استفاده شود. مقدار اندازه گیری شده باید با مقدار نامی روی پلاک خازن مقایسه شود.

۸. افزایش جریان مصرفی بانک خازنی

افزایش جریان یکی دیگر از نشانه هایی است که باید جدی گرفته شود. هر خازن بر اساس ظرفیت و ولتاژ کاری خود، جریان مشخصی دارد. اگر جریان اندازه گیری شده بیشتر از مقدار استاندارد باشد، دلایل احتمالی شامل:

• وجود هارمونیک
• اضافه ولتاژ
• خرابی داخلی خازن
• انتخاب نامناسب ظرفیت

خواهد بود. در شبکه هایی که تعداد زیادی اینورتر یا تجهیزات الکترونیکی قدرت وجود دارد، بررسی هارمونیک ها اهمیت بیشتری پیدا می کند.

۹. عملکرد غیرطبیعی رگولاتور بانک خازنی

رگولاتور وظیفه دارد بر اساس مقدار توان راکتیو مورد نیاز، پله های مختلف خازنی را وارد یا خارج مدار کند. اگر رگولاتور دائماً فرمان قطع و وصل صادر کند اما ضریب توان اصلاح نشود، احتمال وجود مشکل در خازن ها یا مدار قدرت وجود دارد. برخی نشانه های خرابی یا تنظیم نادرست رگولاتور:

• قطع و وصل سریع پله ها
• نمایش اشتباه ضریب توان
• روشن ماندن دائمی یک مرحله
• عدم تشخیص بار

۱۰. کاهش عمر سایر تجهیزات تابلو برق

خرابی خازن بانک خازنی تنها روی خود خازن تأثیر نمی گذارد. زمانی که بانک اصلاح ضریب توان عملکرد مناسبی نداشته باشد، فشار بیشتری به تجهیزات دیگر وارد می شود. نتایج احتمالی:

• افزایش جریان کابل ها
• گرم شدن کلید اتوماتیک
• کاهش عمر کنتاکتور برق
• افزایش فشار روی ترانسفورماتور
• افزایش مصرف انرژی

به همین دلیل بررسی علائم خرابی خازن بانک خازنی باید بخشی از برنامه نگهداری کل سیستم برق صنعتی باشد.

جدول خلاصه علائم خرابی خازن بانک خازنی

علامت خرابی	روش بررسی	اهمیت
کاهش ضریب توان	بررسی Cos φ	بسیار بالا
افزایش دما	دوربین حرارتی	بالا
بادکردگی بدنه	بازدید ظاهری	بسیار بالا
صدای غیرعادی	بررسی عملکرد	متوسط
سوختگی ترمینال	بازدید اتصال	بالا
افت ظرفیت	تست LCR	بسیار بالا
افزایش جریان	آمپرمتر کلمپی	بالا

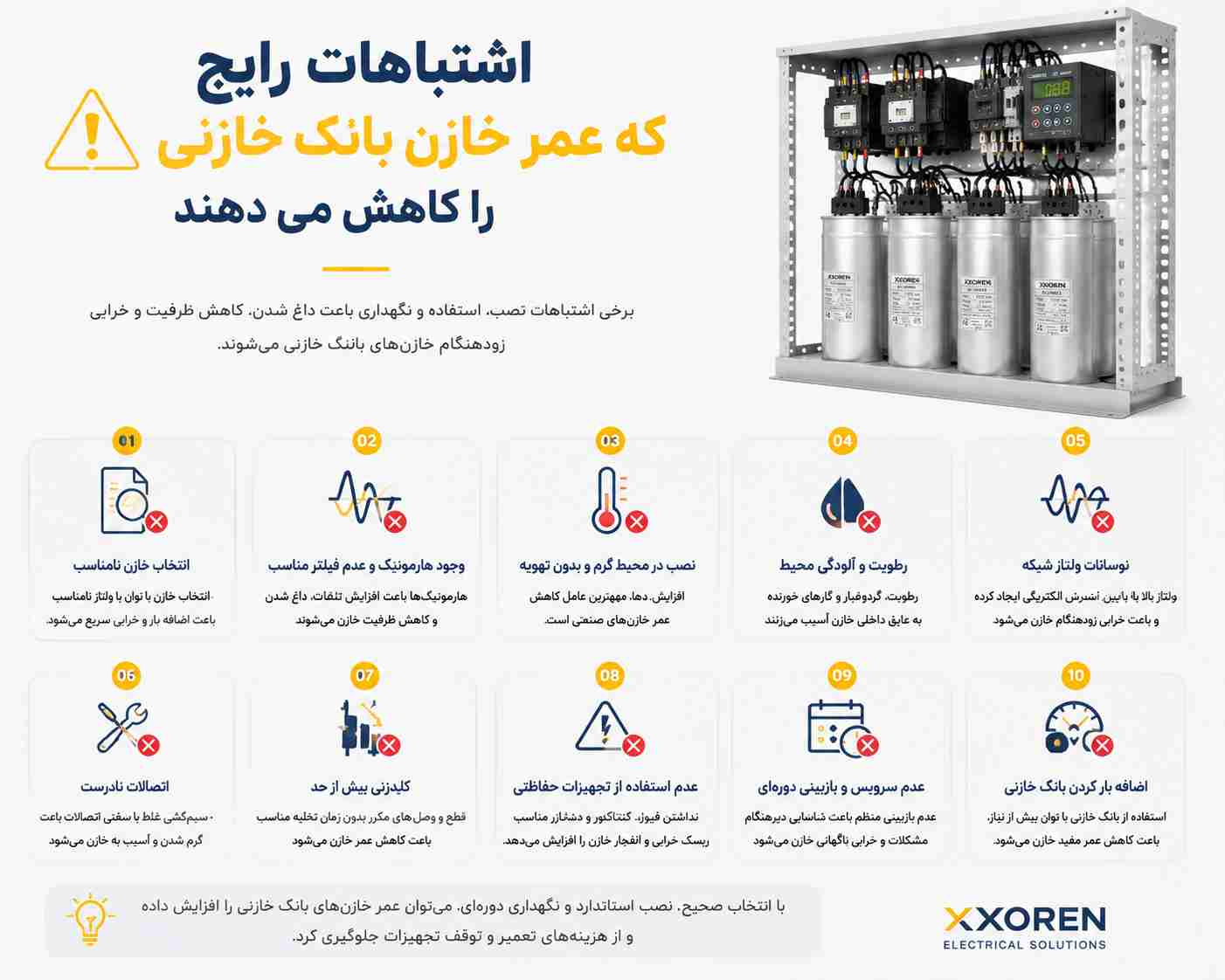

دلایل اصلی خرابی خازن بانک خازنی؛ ۱۰ عامل مهم که باعث کاهش عمر خازن صنعتی می شوند

شناخت علائم خرابی خازن بانک خازنی تنها زمانی ارزشمند است که علت ایجاد این مشکلات نیز به درستی شناخته شود. بسیاری از خرابی های خازن صنعتی به صورت ناگهانی اتفاق نمی افتند، بلکه نتیجه مجموعه ای از عوامل الکتریکی، حرارتی، محیطی و خطاهای طراحی هستند که در طول زمان باعث کاهش عملکرد خازن می شوند.

یک خازن بانک خازنی ممکن است در ظاهر سالم باشد، اما در اثر شرایط نامناسب کاری به تدریج ظرفیت خود را از دست بدهد. به همین دلیل در سیستم های برق صنعتی، علاوه بر بررسی نشانه های خرابی، باید عواملی که باعث ایجاد علائم خرابی خازن بانک خازنی می شوند نیز کنترل شوند.

در ادامه مهم ترین دلایل خرابی خازن های صنعتی را بررسی می کنیم.

۱. افزایش بیش از حد دمای کاری خازن

دما یکی از مهم ترین عوامل تأثیرگذار بر عمر خازن های صنعتی است. هر خازن برای کار در محدوده دمایی مشخصی طراحی شده است و افزایش دما باعث سرعت گرفتن فرآیند فرسودگی داخلی آن می شود.

در ساختار داخلی خازن از مواد عایقی استفاده شده است که در برابر حرارت حساس هستند. افزایش مداوم دما باعث کاهش کیفیت این مواد، افزایش فشار داخلی و در نهایت کاهش ظرفیت خازن خواهد شد.  عوامل ایجاد دمای بالا در بانک خازنی عبارتند از:

• تهویه نامناسب تابلو برق
• خرابی فن های خنک کننده
• نصب تابلو در محیط گرم
• فاصله کم بین تجهیزات
• عبور جریان بیشتر از مقدار نامی

در بسیاری از پروژه های صنعتی، تنها نصب خازن با کیفیت کافی نیست؛ بلکه شرایط نصب و خنک کاری نیز باید استاندارد باشد.

۲. وجود هارمونیک های مخرب در شبکه برق

یکی از مهم ترین دلایل خرابی زودهنگام خازن ها در صنایع مدرن، وجود هارمونیک است. امروزه تجهیزات زیادی مانند:

• اینورترها
• درایوهای کنترل سرعت
• UPS
• منابع تغذیه سوئیچینگ
• تجهیزات الکترونیکی قدرت

در کارخانه ها استفاده می شوند. این تجهیزات می توانند شکل موج جریان را تغییر داده و باعث ایجاد هارمونیک شوند. هارمونیک ها باعث افزایش جریان عبوری از خازن می شوند. افزایش جریان نیز باعث بالا رفتن دما و کاهش عمر خازن خواهد شد. در چنین شرایطی، صرفاً تعویض خازن مشکل را حل نمی کند؛ بلکه باید کیفیت توان شبکه بررسی و در صورت نیاز از تجهیزات اصلاحی مانند راکتور دتونینگ استفاده شود.

۳. اضافه ولتاژ و نوسانات شبکه

خازن ها برای یک سطح ولتاژ مشخص طراحی می شوند. اگر ولتاژ شبکه بیش از مقدار استاندارد باشد، فشار زیادی به لایه های عایقی داخلی وارد خواهد شد. اضافه ولتاژ ممکن است در اثر عوامل مختلفی ایجاد شود:

• مشکلات شبکه برق
• قطع و وصل تجهیزات بزرگ
• سوئیچینگ بارهای سنگین
• تنظیم نبودن تجهیزات حفاظتی

قرار گرفتن طولانی مدت خازن در شرایط اضافه ولتاژ باعث کاهش عمر آن شده و یکی از عوامل ایجاد علائم خرابی خازن بانک خازنی خواهد بود. برای جلوگیری از این مشکل باید خازن با ولتاژ مناسب انتخاب شود و وضعیت شبکه به صورت دوره ای بررسی گردد.

۴. انتخاب اشتباه ظرفیت خازن

یکی از اشتباهات رایج در طراحی بانک خازنی، انتخاب ظرفیت نامناسب است. اگر ظرفیت خازن کمتر از نیاز واقعی شبکه باشد:

• ضریب توان اصلاح نمی شود.
• خازن مدت بیشتری تحت فشار کار می کند.
• تعداد دفعات سوئیچینگ افزایش پیدا می کند.

اگر ظرفیت بیش از حد انتخاب شود:

• احتمال اضافه جبران توان راکتیو افزایش می یابد.
• عملکرد شبکه ناپایدار می شود.
• فشار بیشتری به تجهیزات وارد می شود.

انتخاب ظرفیت مناسب باید بر اساس اندازه گیری واقعی بار و تحلیل شرایط مصرف انجام شود.

۵. استفاده از کنتاکتور نامناسب برای بانک خازنی

کنتاکتور برق مورد استفاده در بانک خازنی باید مخصوص کار با خازن طراحی شده باشد. هنگام وصل شدن خازن، جریان لحظه ای بسیار زیادی ایجاد می شود که به آن جریان هجومی گفته می شود. کنتاکتورهای معمولی ممکن است توانایی تحمل این شرایط را نداشته باشند. استفاده از کنتاکتور نامناسب باعث مشکلات زیر می شود:

• سوختگی کنتاکت ها
• افزایش دمای مدار
• ایجاد جرقه
• کاهش عمر خازن

بنابراین انتخاب صحیح تجهیزات سوئیچینگ، نقش مهمی در جلوگیری از ایجاد علائم خرابی خازن بانک خازنی دارد.

۶. نصب نادرست و اشتباهات سیم کشی

حتی بهترین خازن صنعتی نیز در صورت نصب نادرست می تواند دچار خرابی شود. برخی خطاهای رایج عبارتند از:

• استفاده از کابل با سطح مقطع نامناسب
• سفت نکردن اتصالات
• اشتباه در اتصال فازها
• رعایت نکردن فاصله استاندارد تجهیزات
• نصب در محیط نامناسب

شل بودن یک اتصال کوچک می تواند باعث ایجاد حرارت بالا و آسیب تدریجی به تجهیزات شود.

۷. انتخاب نامناسب تجهیزات حفاظتی

تجهیزات حفاظتی نقش مهمی در افزایش طول عمر بانک خازنی دارند. تجهیزاتی مانند:

• فیوز مینیاتوری
• کلید حرارتی
• کلید اتوماتیک

باید بر اساس جریان واقعی و شرایط کاری بانک انتخاب شوند. اگر حفاظت کمتر از مقدار مورد نیاز باشد، هنگام بروز خطا تجهیزات آسیب می بینند. اگر حفاظت بیش از حد حساس باشد نیز باعث قطع های غیرضروری خواهد شد. تنظیم صحیح حفاظت، یکی از بخش های مهم طراحی یک تابلو بانک خازنی استاندارد است.

۸. تعداد زیاد دفعات قطع و وصل خازن ها

بانک های خازنی که دائماً در حال قطع و وصل هستند، فشار بیشتری را تحمل می کنند. هر بار ورود خازن به مدار باعث ایجاد جریان هجومی می شود. اگر زمان تأخیر بین قطع و وصل رعایت نشود، خازن ممکن است قبل از تخلیه کامل دوباره وارد مدار شود. این موضوع باعث افزایش تنش الکتریکی و کاهش عمر خازن خواهد شد. تنظیم صحیح رگولاتور بانک خازنی می تواند تعداد سوئیچینگ های غیرضروری را کاهش دهد.

۹. کیفیت پایین خازن صنعتی

کیفیت ساخت خازن تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. خازن های صنعتی استاندارد باید دارای ویژگی هایی مانند:

• تحمل اضافه ولتاژ مناسب
• کیفیت بالای مواد عایقی
• مقاومت حرارتی مناسب
• قابلیت کار مداوم صنعتی

باشند. استفاده از محصولات بی کیفیت ممکن است هزینه اولیه را کاهش دهد، اما در بلندمدت باعث افزایش هزینه تعمیرات و توقف تجهیزات خواهد شد.

۱۰. نبود برنامه نگهداری و سرویس دوره ای

یکی از مهم ترین دلایل ایجاد علائم خرابی خازن بانک خازنی، عدم بررسی دوره ای وضعیت تجهیزات است. بسیاری از خرابی ها اگر در مراحل اولیه شناسایی شوند، به راحتی قابل کنترل هستند. مواردی که باید در سرویس دوره ای بررسی شوند:

مورد بررسی	هدف
دمای خازن	جلوگیری از آسیب حرارتی
ظرفیت خازن	تشخیص افت عملکرد
اتصالات	جلوگیری از گرم شدن
ضریب توان	بررسی عملکرد بانک
کنتاکتورها	جلوگیری از خرابی سوئیچینگ
تجهیزات حفاظتی	اطمینان از حفاظت صحیح

جمع بندی عوامل خرابی خازن بانک خازنی

عامل اصلی	نتیجه احتمالی
دمای بالا	کاهش عمر خازن
هارمونیک	افزایش جریان و حرارت
اضافه ولتاژ	خرابی عایق داخلی
ظرفیت نامناسب	کاهش راندمان
نصب اشتباه	آسیب اتصالات
حفاظت نامناسب	افزایش خسارت

روش های تست و عیب یابی خازن بانک خازنی؛ چگونه سلامت خازن صنعتی را بررسی کنیم؟

پس از شناخت علائم خرابی خازن بانک خازنی و بررسی دلایل ایجاد این مشکلات، مرحله مهم بعدی تشخیص دقیق وضعیت خازن ها است. در بسیاری از موارد، خرابی خازن به صورت ظاهری مشخص نیست و ممکن است یک خازن از بیرون کاملاً سالم به نظر برسد، اما در عملکرد داخلی خود دچار کاهش ظرفیت، افزایش جریان نشتی یا ضعف عایقی شده باشد.

به همین دلیل برای تشخیص صحیح، نباید تنها به بررسی ظاهری اکتفا کرد. یک روش اصولی عیب یابی باید مجموعه ای از بررسی های چشمی، اندازه گیری های الکتریکی و تحلیل عملکرد کل بانک خازنی را شامل شود.

در تعمیرات حرفه ای برق صنعتی، زمانی که علائم خرابی خازن بانک خازنی مشاهده می شود، ابتدا باید مشخص شود مشکل از خود خازن است یا از تجهیزات جانبی مانند کنتاکتور برق، رگولاتور، فیوزهای حفاظتی، کابل ها یا کلیدهای قطع و وصل.

۱. بررسی ظاهری خازن و تابلو بانک خازنی

اولین مرحله در عیب یابی، انجام یک بازدید دقیق ظاهری است. این روش ساده است اما می تواند بسیاری از مشکلات اولیه را مشخص کند. در این بررسی باید موارد زیر کنترل شوند:

• تغییر شکل بدنه خازن
• بادکردگی یا تورم قسمت بالایی خازن
• نشتی مواد داخلی
• سوختگی ترمینال ها
• تغییر رنگ کابل ها
• شل بودن پیچ های اتصال
• وجود گردوغبار یا رطوبت داخل تابلو

وجود هر کدام از این موارد می تواند نشان دهنده شرایط غیرعادی باشد. برای مثال، اگر ترمینال یک خازن تغییر رنگ داده باشد، احتمال دارد مشکل از اتصال ضعیف یا افزایش دمای محل اتصال باشد، نه الزاماً خرابی داخلی خازن.

۲. تست ظرفیت خازن با LCR متر

یکی از دقیق ترین روش ها برای بررسی سلامت خازن صنعتی، اندازه گیری ظرفیت واقعی آن است. روی بدنه هر خازن مقدار ظرفیت اسمی درج شده است. این مقدار معمولاً بر حسب میکروفاراد (µF) مشخص می شود. در تست ظرفیت، مقدار اندازه گیری شده باید با مقدار درج شده روی پلاک مقایسه شود.

اگر ظرفیت خازن کاهش قابل توجهی پیدا کرده باشد، یعنی خازن دیگر توانایی تولید توان راکتیو مورد نیاز را ندارد. به عنوان مثال، اگر یک خازن صنعتی با ظرفیت مشخص پس از مدتی کارکرد، مقدار قابل توجهی از ظرفیت خود را از دست بدهد، ممکن است رگولاتور بانک همچنان فرمان وصل آن را صادر کند، اما ضریب توان شبکه به مقدار مطلوب نرسد. این نوع خرابی یکی از مهم ترین علائم خرابی خازن بانک خازنی محسوب می شود، زیرا بدون تجهیزات اندازه گیری به راحتی قابل مشاهده نیست.

۳. اندازه گیری جریان هر پله خازنی

یکی دیگر از روش های مهم عیب یابی، اندازه گیری جریان مصرفی هر مرحله از بانک خازنی است. هر خازن بر اساس ظرفیت و ولتاژ کاری خود باید جریان مشخصی داشته باشد. اگر جریان یک پله با سایر پله ها تفاوت زیادی داشته باشد، احتمال وجود مشکل وجود دارد. دلایل افزایش جریان می تواند شامل موارد زیر باشد:

• وجود هارمونیک
• اضافه ولتاژ
• کاهش کیفیت خازن
• اتصال اشتباه
• انتخاب نامناسب ظرفیت

برای انجام این تست معمولاً از آمپرمتر کلمپی استفاده می شود. مقایسه جریان پله های مشابه یکی از روش های کاربردی برای پیدا کردن خازن مشکوک است.

۴. بررسی ولتاژ کاری خازن

یکی دیگر از مراحل مهم تست، اندازه گیری ولتاژ دو سر خازن است. اگر ولتاژ واقعی شبکه بیشتر از مقدار طراحی شده برای خازن باشد، فشار زیادی به ساختار داخلی آن وارد می شود. در این بررسی باید موارد زیر کنترل شود:

• مقدار ولتاژ سه فاز
• تعادل ولتاژ بین فازها
• وجود نوسانات شدید
• هماهنگی ولتاژ خازن با شبکه

انتخاب خازن با ولتاژ نامی پایین تر از شرایط واقعی شبکه، یکی از دلایل رایج کاهش عمر خازن ها است.

۵. تست مقاومت عایقی خازن

برای بررسی وضعیت عایق داخلی خازن می توان از تست مقاومت عایقی استفاده کرد. این تست معمولاً با دستگاه مگااهم متر انجام می شود و میزان سلامت لایه های عایقی را مشخص می کند. کاهش مقاومت عایقی می تواند نشانه مشکلاتی مانند:

• نفوذ رطوبت
• فرسودگی عایق داخلی
• آسیب حرارتی
• خرابی تدریجی ساختار خازن

باشد. این نوع تست بیشتر در تعمیرات تخصصی و بررسی های دوره ای کارخانه ها انجام می شود.

۶. بررسی عملکرد کنتاکتور برق بانک خازنی

گاهی اوقات چیزی که به عنوان علائم خرابی خازن بانک خازنی شناخته می شود، در واقع از خرابی کنتاکتور برق ایجاد شده است. کنتاکتورهای مورد استفاده در بانک خازنی باید مخصوص جریان های هجومی باشند. استفاده از کنتاکتور معمولی می تواند باعث کاهش عمر آن شود. مواردی که باید بررسی شوند:

• سلامت کنتاکت های قدرت
• وجود آثار سوختگی
• صدای غیرعادی هنگام عملکرد
• چسبیدن کنتاکت ها
• افزایش دمای بدنه

اگر کنتاکتور نتواند خازن را به درستی وارد مدار کند، حتی یک خازن سالم نیز عملکرد مناسبی نخواهد داشت.

۷. بررسی رگولاتور بانک خازنی

رگولاتور وظیفه کنترل پله های مختلف بانک خازنی را دارد. خرابی یا تنظیم اشتباه آن می تواند باعث عملکرد نامناسب سیستم شود. برخی مشکلات رایج رگولاتور:

• عدم تشخیص صحیح بار
• قطع و وصل مداوم پله ها
• نمایش اشتباه ضریب توان
• روشن ماندن دائمی یک مرحله

قبل از تعویض خازن باید اطمینان حاصل شود که مشکل از سیستم کنترل نیست.

۸. بررسی تجهیزات حفاظتی بانک خازنی

تجهیزات حفاظتی باید در فرآیند عیب یابی بررسی شوند. این تجهیزات شامل:

• فیوز مینیاتوری
• کلید حرارتی
• کلید اتوماتیک
• تجهیزات حفاظتی حرارتی

هستند.

برای مثال، اگر فیوز مینیاتوری مرتب قطع کند، باید مشخص شود دلیل آن خرابی خازن است یا انتخاب نادرست فیوز، اتصال کوتاه یا جریان هجومی بالا. همچنین تنظیمات کلید حرارتی و کلید اتوماتیک باید با شرایط واقعی مدار هماهنگ باشد.

۹. استفاده از دوربین حرارتی برای تشخیص نقاط داغ

ترموگرافی یا تصویربرداری حرارتی یکی از روش های مدرن برای شناسایی مشکلات بانک خازنی است. این روش بدون خاموش کردن سیستم می تواند نقاطی که دمای غیرعادی دارند را مشخص کند. نقاطی که باید بررسی شوند:

• بدنه خازن ها
• اتصالات کابل
• کنتاکتور برق
• شینه ها
• تجهیزات حفاظتی

افزایش دما معمولاً یکی از اولین نشانه های ایجاد مشکل است.

۱۰. بررسی کیفیت توان شبکه

در صنایع بزرگ، تنها تست خود خازن کافی نیست. باید شرایط کلی شبکه نیز بررسی شود. پارامترهایی مانند:

• هارمونیک کل (THD)
• نوسانات ولتاژ
• عدم تعادل فازها
• تغییرات بار

می توانند روی عملکرد بانک خازنی تأثیر بگذارند. وجود تجهیزات مانند اینورتر بدون بررسی کیفیت توان می تواند باعث ایجاد شرایطی شود که حتی خازن های با کیفیت نیز زودتر خراب شوند.

جدول روش های تست خازن بانک خازنی

روش تست	ابزار مورد نیاز	هدف
بازدید ظاهری	بررسی چشمی	تشخیص آسیب های فیزیکی
تست ظرفیت	LCR متر	بررسی افت ظرفیت
اندازه گیری جریان	آمپرمتر کلمپی	بررسی عملکرد واقعی
تست ولتاژ	مولتی متر صنعتی	کنترل شرایط کاری
تست عایقی	مگااهم متر	بررسی سلامت عایق
ترموگرافی	دوربین حرارتی	پیدا کردن نقاط داغ

نکته مهم در عیب یابی خازن بانک خازنی

یکی از اشتباهات رایج در تعمیرات برق صنعتی این است که با مشاهده اولین نشانه، سریعاً خازن تعویض شود. در حالی که علائم خرابی خازن بانک خازنی ممکن است نتیجه مشکلات دیگری مانند خرابی کنتاکتور برق، تنظیم نبودن رگولاتور، وجود هارمونیک، انتخاب نادرست تجهیزات حفاظتی یا شرایط نامناسب نصب باشد. عیب یابی حرفه ای باید کل سیستم را بررسی کند تا علت اصلی مشکل مشخص شود. تنها در این صورت می توان از تکرار خرابی و هزینه های اضافی جلوگیری کرد.

راهکارهای افزایش عمر خازن بانک خازنی و جلوگیری از خرابی زودهنگام

پس از شناخت علائم خرابی خازن بانک خازنی، دلایل ایجاد مشکل و روش های تست و عیب یابی، مهم ترین موضوع، پیشگیری از خرابی و افزایش طول عمر تجهیزات است. در محیط های صنعتی، هزینه تعویض خازن تنها بخشی از خسارت واقعی است؛ زیرا خرابی بانک خازنی می تواند باعث کاهش راندمان شبکه، افزایش مصرف انرژی، آسیب به تجهیزات جانبی و حتی توقف خط تولید شود.

به همین دلیل، نگهداری اصولی بانک خازنی باید به عنوان بخشی از برنامه تعمیرات پیشگیرانه مجموعه در نظر گرفته شود. یک بانک خازنی که به درستی طراحی، نصب و سرویس شود، می تواند سال ها عملکرد پایدار داشته باشد.

در ادامه مهم ترین راهکارهای افزایش عمر خازن صنعتی و جلوگیری از ایجاد علائم خرابی خازن بانک خازنی را بررسی می کنیم.

۱. انتخاب صحیح ظرفیت بانک خازنی قبل از نصب

یکی از مهم ترین عوامل مؤثر بر عمر خازن، انتخاب درست ظرفیت آن در مرحله طراحی است. بسیاری از مشکلاتی که بعداً به عنوان علائم خرابی خازن بانک خازنی مشاهده می شوند، ریشه در انتخاب اشتباه اولیه دارند. ظرفیت بانک خازنی باید بر اساس شرایط واقعی شبکه تعیین شود، نه بر اساس حدس یا اطلاعات ناقص. برای انتخاب مناسب باید موارد زیر بررسی شود:

• توان مصرفی مجموعه
• مقدار توان راکتیو موجود
• نوع تجهیزات مصرف کننده
• تعداد موتورهای فعال
• میزان تغییرات بار در ساعات مختلف

اگر ظرفیت بانک کمتر از مقدار مورد نیاز باشد، خازن ها دائماً تحت فشار قرار می گیرند. همچنین اگر ظرفیت بیش از حد انتخاب شود، احتمال ایجاد اضافه جبران و مشکلات کنترلی افزایش پیدا می کند.

۲. کنترل و کاهش دمای تابلو بانک خازنی

دما یکی از مهم ترین عوامل کاهش عمر تجهیزات الکتریکی است. افزایش دمای مداوم باعث تخریب تدریجی مواد عایقی داخل خازن شده و ظرفیت آن را کاهش می دهد. برای کنترل دمای بانک خازنی باید:

• سیستم تهویه تابلو بررسی شود.
• فن ها به صورت دوره ای کنترل شوند.
• مسیر گردش هوا باز باشد.
• گردوغبار روی فیلترها پاک شود.
• فاصله استاندارد بین تجهیزات رعایت شود.

در محیط های صنعتی گرم، استفاده از سیستم تهویه مناسب اهمیت بیشتری دارد، زیرا افزایش دما می تواند باعث ظاهر شدن سریع تر علائم خرابی خازن بانک خازنی شود.

۳. استفاده از خازن مناسب برای شرایط شبکه

هر شبکه برق شرایط خاص خود را دارد. در برخی صنایع به دلیل وجود تجهیزات الکترونیک قدرت، میزان هارمونیک بالا است و استفاده از خازن معمولی ممکن است باعث خرابی زودهنگام شود. در چنین شرایطی باید از خازن هایی استفاده شود که برای شبکه های دارای اعوجاج مناسب هستند. قبل از انتخاب خازن باید بررسی شود:

• آیا در شبکه اینورتر وجود دارد؟
• میزان THD جریان و ولتاژ چقدر است؟
• آیا نیاز به راکتور دتونینگ وجود دارد؟
• نوع بار صنعتی چیست؟

انتخاب صحیح خازن متناسب با شرایط واقعی شبکه، یکی از مهم ترین عوامل افزایش عمر بانک اصلاح ضریب توان است.

۴. استفاده از کنتاکتور مخصوص خازنی

کنتاکتور برق مورد استفاده در بانک خازنی باید قابلیت تحمل جریان هجومی را داشته باشد. هنگام وصل شدن خازن به شبکه، جریان لحظه ای زیادی ایجاد می شود که می تواند به کنتاکتورهای معمولی آسیب بزند. استفاده از کنتاکتور نامناسب باعث:

• سوختگی کنتاکت ها
• افزایش حرارت
• ایجاد جرقه
• کاهش عمر خازن

خواهد شد. بنابراین در طراحی تابلو بانک خازنی باید از تجهیزات مناسب و هماهنگ استفاده شود.

۵. انجام سرویس های دوره ای و منظم

یکی از ساده ترین و مؤثرترین روش های جلوگیری از خرابی، داشتن برنامه نگهداری منظم است. بازرسی دوره ای باید شامل موارد زیر باشد:

مورد بررسی	هدف
ظاهر خازن	تشخیص بادکردگی یا آسیب
دمای تجهیزات	جلوگیری از خرابی حرارتی
اتصالات	جلوگیری از گرم شدن
ظرفیت خازن	تشخیص افت عملکرد
ضریب توان	بررسی عملکرد بانک
کنتاکتورها	کنترل سلامت سوئیچینگ

سرویس دوره ای باعث می شود مشکلات کوچک قبل از تبدیل شدن به خرابی بزرگ شناسایی شوند.

۶. بررسی و محکم کردن اتصالات

اتصالات ضعیف یکی از دلایل رایج ایجاد حرارت در تابلوهای برق هستند. شل بودن پیچ ترمینال ها باعث افزایش مقاومت محل اتصال شده و گرمای زیادی تولید می کند. این گرما می تواند به خازن، کابل و تجهیزات اطراف آسیب وارد کند. در برنامه نگهداری باید:

• پیچ های ترمینال بررسی شوند.
• آثار تغییر رنگ کنترل شود.
• کابل های آسیب دیده تعویض شوند.
• محل اتصال ها تمیز نگه داشته شوند.

۷. کنترل هارمونیک های شبکه

در کارخانه هایی که از تجهیزات دارای اینورتر استفاده می شود، بررسی هارمونیک اهمیت زیادی دارد. هارمونیک باعث افزایش جریان عبوری از خازن شده و یکی از عوامل مهم ایجاد علائم خرابی خازن بانک خازنی است. برای کنترل این مشکل می توان از روش های زیر استفاده کرد:

• آنالیز کیفیت توان شبکه
• استفاده از فیلترهای مناسب
• نصب راکتورهای اصلاحی
• انتخاب خازن مناسب

نادیده گرفتن هارمونیک ها می تواند باعث شود حتی خازن های با کیفیت نیز عمر کوتاهی داشته باشند.

۸. انتخاب مناسب تجهیزات حفاظتی

حفاظت صحیح از بانک خازنی باعث جلوگیری از آسیب های شدید می شود. تجهیزاتی مانند:

• فیوز مینیاتوری
• کلید حرارتی
• کلید اتوماتیک

باید بر اساس جریان واقعی مدار انتخاب شوند. اگر تجهیزات حفاظتی کوچک تر از نیاز انتخاب شوند، ممکن است دائماً قطع کنند. اگر بیش از حد بزرگ انتخاب شوند، هنگام بروز خطا نمی توانند حفاظت مناسبی ایجاد کنند. هماهنگی بین خازن و تجهیزات حفاظتی یکی از اصول مهم طراحی تابلو برق استاندارد است.

۹. جلو‎گیری از رطوبت و آلودگی محیطی

محیط نصب بانک خازنی تأثیر زیادی بر عمر آن دارد. رطوبت، گردوغبار، روغن و مواد خورنده می توانند باعث کاهش کیفیت عایق ها و ایجاد مشکلات الکتریکی شوند. برای جلوگیری از این مشکل:

• درجه حفاظت تابلو مناسب انتخاب شود.
• درب تابلو کاملاً بسته باشد.
• فیلترهای هوا تمیز شوند.
• شرایط محیطی بررسی شود.

۱۰. ثبت اطلاعات و بررسی روند عملکرد بانک خازنی

یکی از روش های حرفه ای نگهداری تجهیزات، ثبت اطلاعات عملکردی است. پارامترهایی که بهتر است ثبت شوند:

• مقدار ضریب توان
• دمای تابلو
• جریان هر پله
• تعداد دفعات قطع و وصل
• تاریخ سرویس ها

با بررسی این اطلاعات می توان تغییرات تدریجی عملکرد را شناسایی کرد و قبل از ایجاد خرابی جدی اقدام کرد.

چک لیست نگهداری دوره ای بانک خازنی

فعالیت	دوره پیشنهادی
بازدید ظاهری	ماهانه
بررسی دما	ماهانه
کنترل اتصالات	دوره ای
تست ظرفیت خازن	سالانه یا طبق شرایط کاری
بررسی هارمونیک	هنگام تغییر بار شبکه
سرویس کنتاکتورها	دوره ای

اشتباهات رایج که عمر خازن بانک خازنی را کاهش می دهند

برخی خطاها در طراحی یا نگهداری باعث می شوند علائم خرابی خازن بانک خازنی زودتر ظاهر شوند. مهم ترین اشتباهات عبارتند از:

• انتخاب خازن بدون بررسی شرایط شبکه
• استفاده از کنتاکتور معمولی
• بی توجهی به هارمونیک ها
• عدم سرویس دوره ای
• نصب بانک در محیط گرم
• استفاده از تجهیزات حفاظتی نامناسب
• بی توجهی به تغییرات ضریب توان

تفاوت خرابی خازن بانک خازنی با خرابی سایر تجهیزات تابلو برق

یکی از چالش های مهم در عیب یابی سیستم های برق صنعتی این است که بسیاری از مشکلات، نشانه های مشابهی دارند. برای مثال کاهش ضریب توان، افزایش جریان، گرم شدن تابلو یا قطع شدن تجهیزات حفاظتی همیشه به معنی خرابی مستقیم خازن نیست. گاهی مشکل اصلی از کنتاکتور برق، فیوز مینیاتوری، بیمتال، کلید حرارتی، کلید اتوماتیک یا حتی تجهیزات الکترونیکی مانند اینورتر ایجاد می شود.

به همین دلیل، هنگام مشاهده علائم خرابی خازن بانک خازنی باید کل سیستم بررسی شود و تنها به تعویض خازن اکتفا نشود. یک عیب یابی اصولی باعث کاهش هزینه های تعمیرات، جلوگیری از خرابی مجدد و افزایش عمر تجهیزات برق صنعتی خواهد شد.

تفاوت خرابی خازن با خرابی کنتاکتور برق

کنتاکتور برق یکی از مهم ترین اجزای بانک خازنی است که وظیفه وارد کردن یا خارج کردن پله های خازنی از مدار را بر عهده دارد. در صورتی که کنتاکتور دچار مشکل شود، ممکن است علائمی مشابه خرابی خازن مشاهده شود، مانند:

• کاهش عملکرد بانک خازنی
• اصلاح نشدن ضریب توان
• قطع و وصل غیرعادی مراحل بانک
• ایجاد صدای غیرطبیعی

نشانه های خرابی کنتاکتور:

نشانه	علت احتمالی
سوختگی کنتاکت ها	جریان هجومی بالا
صدای وزوز	مشکل سیم پیچ یا هسته
افزایش دما	مقاومت بالای اتصال
قطع و وصل ناقص	خرابی مکانیکی

برای تشخیص، باید بررسی شود که آیا هنگام فرمان رگولاتور، ولتاژ به خازن می رسد یا خیر. اگر فرمان وجود دارد اما خازن وارد مدار نمی شود، احتمال خرابی کنتاکتور بیشتر است.

تفاوت خرابی خازن با مشکل فیوز مینیاتوری

فیوز مینیاتوری وظیفه حفاظت مدار در برابر اضافه جریان و اتصال کوتاه را بر عهده دارد. قطع شدن مکرر فیوز مینیاتوری یکی از مواردی است که ممکن است به اشتباه به عنوان علائم خرابی خازن بانک خازنی در نظر گرفته شود. دلایل قطع فیوز می تواند شامل موارد زیر باشد:

• اتصال کوتاه در مدار
• انتخاب اشتباه جریان نامی فیوز
• جریان هجومی بالا
• خرابی خازن
• مشکل در کابل کشی

برای تشخیص صحیح باید جریان واقعی مدار اندازه گیری شود و مشخص شود آیا جریان کاری از محدوده مجاز بیشتر است یا خیر. انتخاب فیوز مینیاتوری مناسب برای بانک خازنی اهمیت زیادی دارد، زیرا خازن هنگام وصل شدن جریان لحظه ای بالایی ایجاد می کند.

تفاوت خرابی بیمتال با خرابی خازن بانک خازنی

بیمتال یا رله اضافه بار بیشتر برای حفاظت موتورهای الکتریکی استفاده می شود، اما عملکرد آن می تواند در برخی مدارهای صنعتی با نشانه های مشابه خرابی خازن اشتباه گرفته شود. زمانی که بیمتال عمل می کند، معمولاً نشان دهنده عبور جریان بیش از حد است. دلایل عملکرد بیمتال می تواند شامل موارد زیر باشد:

• اضافه بار واقعی
• تنظیم اشتباه جریان
• مشکل در مدار قدرت
• خرابی تجهیزات متصل

اگر بیمتال بدون دلیل مشخص قطع می کند، باید ابتدا مقدار جریان واقعی بررسی شود.

تفاوت خرابی خازن با مشکل کلید حرارتی

کلید حرارتی یکی دیگر از تجهیزات حفاظتی مدارهای صنعتی است که برای محافظت در برابر اضافه جریان استفاده می شود. قطع شدن کلید حرارتی ممکن است ناشی از خرابی خازن باشد، اما عوامل دیگری نیز می توانند باعث آن شوند:

• تنظیم نادرست رنج حرارتی
• افزایش جریان شبکه
• اتصال کوتاه
• گرم شدن بیش از حد تابلو

بنابراین هنگام بررسی علائم خرابی خازن بانک خازنی باید عملکرد کلید حرارتی نیز کنترل شود.

تفاوت خرابی خازن با خرابی کلید اتوماتیک

کلید اتوماتیک یا MCCB نقش مهمی در حفاظت اصلی مدار دارد. این تجهیز در برابر جریان های بالا و اتصال کوتاه از سیستم محافظت می کند. اگر کلید اتوماتیک دچار مشکل شود، ممکن است نشانه هایی مانند:

• قطع ناگهانی مدار
• گرم شدن محل اتصال
• کاهش پایداری سیستم

ایجاد شود. در چنین شرایطی، تعویض خازن بدون بررسی کلید اتوماتیک ممکن است مشکل اصلی را برطرف نکند.

تأثیر اینورتر بر خرابی خازن بانک خازنی

یکی از موضوعات مهم در صنایع جدید، ارتباط بین اینورتر و بانک خازنی است. اینورترها برای کنترل سرعت موتورهای الکتریکی استفاده می شوند، اما به دلیل ساختار الکترونیکی خود می توانند باعث ایجاد هارمونیک در شبکه شوند. هارمونیک ها باعث افزایش جریان عبوری از خازن می شوند و در نتیجه:

• دمای خازن افزایش پیدا می کند.
• عمر خازن کاهش می یابد.
• ظرفیت خازن سریع تر افت می کند.

در کارخانه هایی که تعداد زیادی اینورتر فعال وجود دارد، قبل از طراحی یا توسعه بانک خازنی باید کیفیت توان شبکه بررسی شود.

جدول مقایسه خرابی تجهیزات مختلف تابلو برق

تجهیز	نشانه خرابی	روش تشخیص
خازن بانک خازنی	افت ظرفیت، کاهش ضریب توان، افزایش دما	تست ظرفیت و جریان
کنتاکتور برق	سوختگی، صدای غیرعادی	بررسی کنتاکت ها
فیوز مینیاتوری	قطع مکرر	اندازه گیری جریان
بیمتال	قطع اضافه بار	بررسی تنظیمات
کلید حرارتی	قطع غیرعادی	تست عملکرد
کلید اتوماتیک	قطع ناگهانی	بررسی حفاظت
اینورتر	ایجاد هارمونیک	آنالیز کیفیت توان

جمع بندی مقاله علائم خرابی خازن بانک خازنی

علائم خرابی خازن بانک خازنی می توانند از نشانه های ساده ای مانند افزایش دما و کاهش ضریب توان شروع شوند و در صورت بی توجهی به مشکلات جدی مانند سوختن کامل خازن، آسیب به تجهیزات تابلو برق و افزایش هزینه های انرژی منجر شوند. مهم ترین نکته در نگهداری بانک خازنی این است که خرابی ها معمولاً بدون دلیل اتفاق نمی افتند. عواملی مانند انتخاب اشتباه ظرفیت، دمای بالا، وجود هارمونیک، نصب نادرست، استفاده از تجهیزات حفاظتی نامناسب و کیفیت پایین قطعات می توانند زمینه ایجاد مشکل را فراهم کنند.

بررسی دوره ای خازن ها، اندازه گیری ظرفیت، کنترل جریان، بررسی اتصالات، کنترل دمای تابلو و استفاده از تجهیزات استاندارد، بهترین روش برای افزایش عمر بانک اصلاح ضریب توان است. یک سیستم برق صنعتی زمانی عملکرد پایدار خواهد داشت که تمام اجزای آن از جمله خازن، کنتاکتور برق، تجهیزات حفاظتی و سیستم کنترل به صورت هماهنگ انتخاب و نگهداری شوند.

معرفی Xkoren؛ تأمین کننده خازن های صنعتی استاندارد در ایران

مجموعه Xkoren به عنوان نمایندگی رسمی فروش محصولات برند XKOREN ترکیه در ایران، انواع خازن های صنعتی مورد استفاده در بانک های اصلاح ضریب توان را در ظرفیت ها و مشخصات مختلف ارائه می کند. انتخاب صحیح خازن صنعتی بر اساس شرایط شبکه، نوع بار مصرفی، میزان هارمونیک و نیاز واقعی پروژه، نقش مهمی در کاهش علائم خرابی خازن بانک خازنی و افزایش طول عمر تجهیزات دارد.

Xkoren با ارائه محصولات استاندارد و مشاوره تخصصی در زمینه تجهیزات برق صنعتی، امکان انتخاب مناسب خازن، تجهیزات حفاظتی و قطعات مرتبط با تابلوهای برق را برای صنایع مختلف فراهم می کند.

سوالات متداول درباره علائم خرابی خازن بانک خازنی (FAQ)

۱. مهم ترین علائم خرابی خازن بانک خازنی چیست؟ مهم ترین نشانه ها شامل کاهش ضریب توان، افزایش دمای خازن، بادکردگی بدنه، کاهش ظرفیت، صدای غیرعادی، افزایش جریان و قطع شدن مکرر تجهیزات حفاظتی است.

۲. چگونه بفهمیم خازن بانک خازنی خراب شده است؟ با بررسی ظاهری، اندازه گیری ظرفیت با LCR متر، تست جریان مصرفی، بررسی دما و کنترل عملکرد بانک می توان سلامت خازن را مشخص کرد.

۳. آیا کاهش ضریب توان همیشه نشانه خرابی خازن است؟ خیر. کاهش ضریب توان می تواند به دلیل افزایش بارهای القایی، تنظیم نبودن رگولاتور یا خرابی تجهیزات جانبی نیز ایجاد شود.

۴. عمر مفید خازن صنعتی چقدر است؟ عمر خازن به کیفیت ساخت، دمای کاری، شرایط شبکه، میزان هارمونیک و نحوه نگهداری بستگی دارد، اما استفاده صحیح می تواند عمر آن را چندین سال افزایش دهد.

۵. چرا خازن بانک خازنی داغ می شود؟ دلایل اصلی شامل هارمونیک، اضافه جریان، تهویه نامناسب، اضافه ولتاژ و خرابی داخلی خازن است.

۶. آیا وجود اینورتر باعث خرابی خازن بانک خازنی می شود؟ اینورتر به صورت مستقیم باعث خرابی نمی شود، اما هارمونیک ایجاد شده توسط آن می تواند باعث افزایش جریان و کاهش عمر خازن شود.

۷. آیا می توان خازن خراب را تعمیر کرد؟ در بیشتر موارد، تعویض خازن خراب گزینه مطمئن تر و اقتصادی تر است؛ زیرا خرابی داخلی معمولاً قابل تعمیر استاندارد نیست.

۸. هر چند وقت یک بار باید بانک خازنی بررسی شود؟ بسته به شرایط کاری، معمولاً بازدیدهای دوره ای ماهانه و تست های تخصصی در بازه های مشخص توصیه می شود.

۹. نقش کنتاکتور برق در عمر خازن چیست؟ کنتاکتور مناسب باعث کاهش آسیب ناشی از جریان هجومی شده و عمر خازن را افزایش می دهد.

۱۰. بهترین روش جلوگیری از خرابی خازن بانک خازنی چیست؟ طراحی صحیح، انتخاب خازن استاندارد، کنترل دما، بررسی هارمونیک، سرویس دوره ای و استفاده از تجهیزات حفاظتی مناسب بهترین روش ها هستند.
